INFORMAZIONI DI SICUREZZA
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubriooppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo- stare il pilota dalla propria posizione normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare u
na pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e co mfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 6-21 per
le specifiche dei pneum atici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.

Rimuovere dal motociclo tutti gli ogget- ti non ancorati.

Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.

Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
stamento.

Innestare una marcia (per i modelli con
cambio manuale).

Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste
ultime sfreghino
contro le parti verniciate durante il tra-
sporto.

La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
32D-9-H9.book 4 ページ ２０１１年８月２日　火曜日　午後４時５６分

2-1
12
DESCRIZIONE
HAU10410

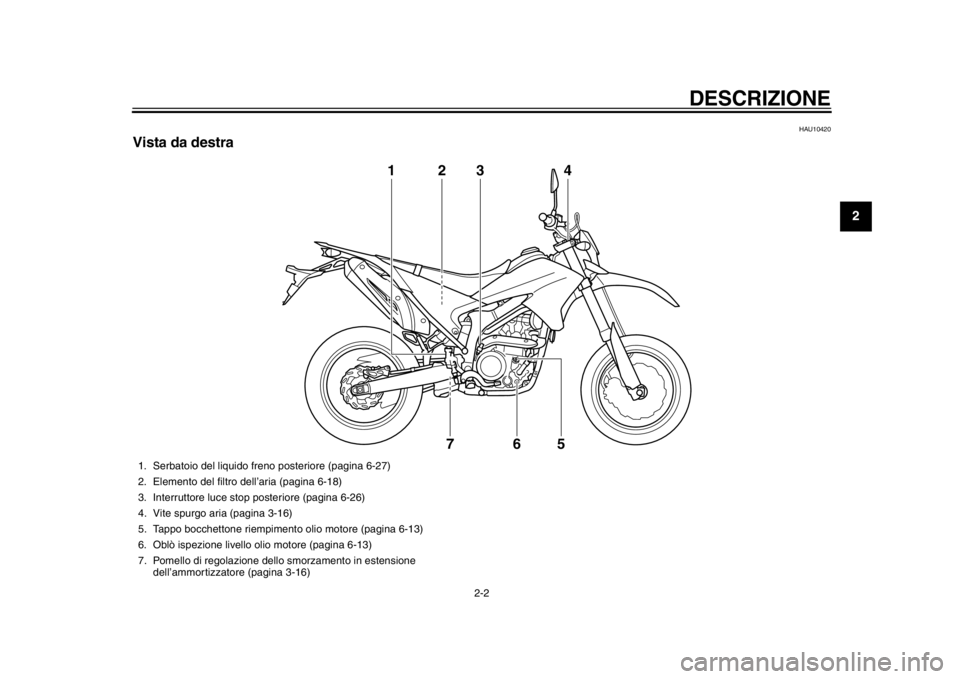

Vista da sinistra
4
5
1
2, 3
67
8
9
1. Vite di regolazione smorzament o in estensione della forcella
(pagina 3-14)
2. Scatola fusibili (pagina 6-36)
3. Serbatoio liquido refrigerante (pagina 6-15)
4. Vite di regolazione dello smorzamento in compressione
dell’ammortizzatore (pagina 3-16)
5. Batteria (pagina 6-34)
6. Fusibile principale (pagina 6-36) 7. Kit di attrezzi in
dotazione (pagina 6-2)
8. Portacasco (pagina 3-14)
9. Vite di regolazione dello smor zamento in compressione della
forcella (pagina 3-14)
32D-9-H9.book 1 ページ ２０１１年８月２日　火曜日　午後４時５６分

DESCRIZIONE
2-2
23
4
5
6
7
8
9
HAU10420

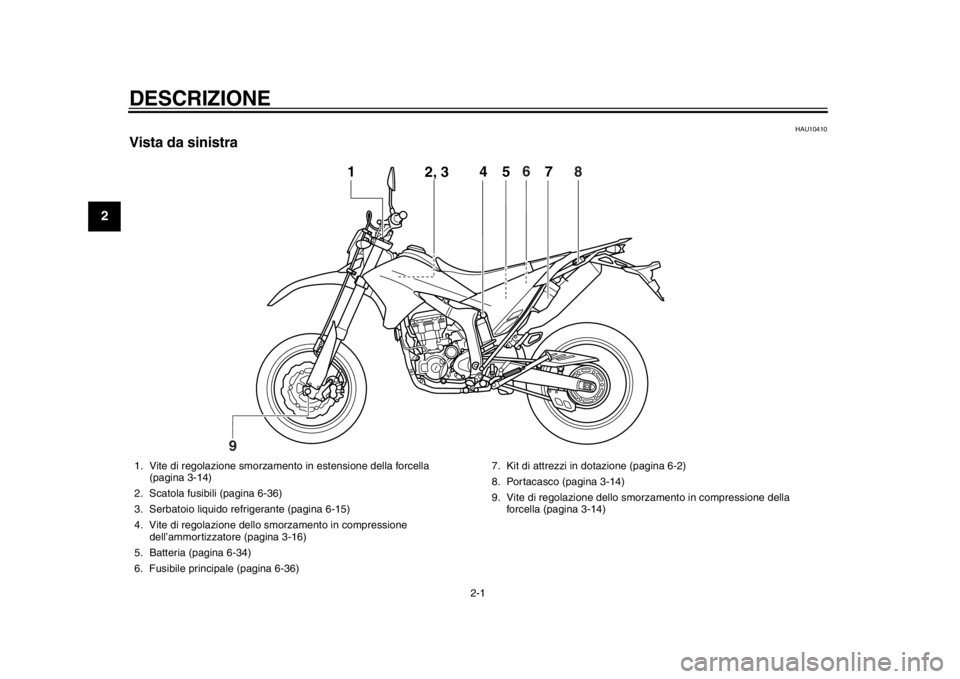

Vista da destra
3
4
12
65
7
1. Serbatoio del liquido freno posteriore (pagina 6-27)
2. Elemento del filtro dell’aria (pagina 6-18)
3. Interruttore luce stop posteriore (pagina 6-26)
4. Vite spurgo aria (pagina 3-16)
5. Tappo bocchettone riempimento olio motore (pagina 6-13)
6. Oblò ispezione livello olio motore (pagina 6-13)
7. Pomello di regolazione dello smorzamento in estensione
dell’ammortizzatore (pagina 3-16)
32D-9-H9.book 2 ページ ２０１１年８月２日　火曜日　午後４時５６分

DESCRIZIONE
2-3
12
3
4
5
6
7
8
9
HAU10430

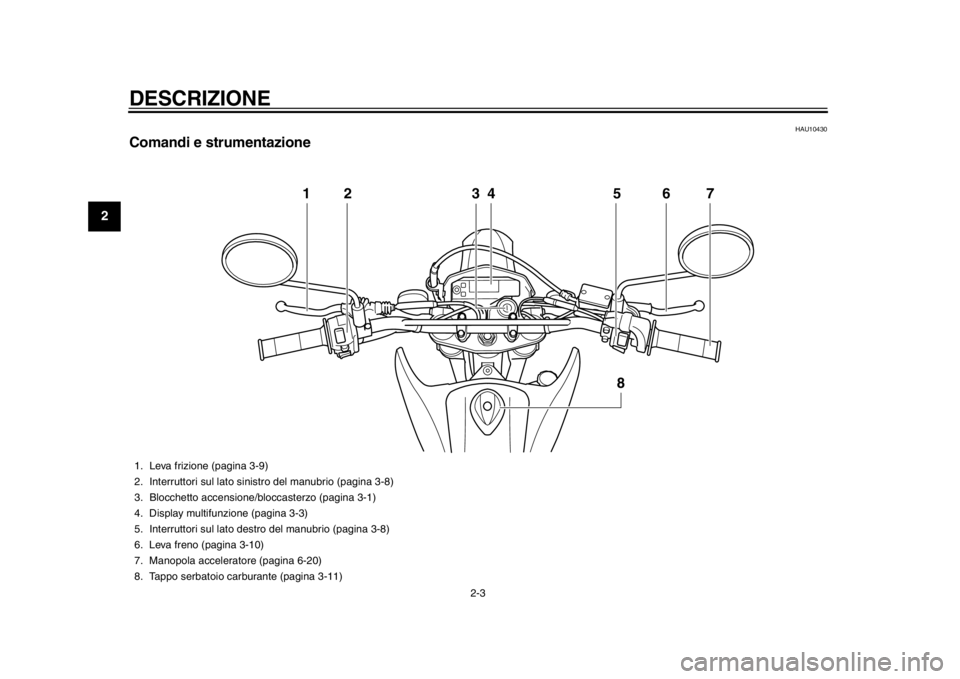

Comandi e strumentazione
12345 6
8
7
1. Leva frizione (pagina 3-9)
2. Interruttori sul lato sinistro del manubrio (pagina 3-8)
3. Blocchetto accensione/bl occasterzo (pagina 3-1)
4. Display multifunzione (pagina 3-3)
5. Interruttori sul lato destro del manubrio (pagina 3-8)
6. Leva freno (pagina 3-10)
7. Manopola acceleratore (pagina 6-20)
8. Tappo serbatoio carburante (pagina 3-11)
32D-9-H9.book 3 ページ ２０１１年８月２日　火曜日　午後４時５６分

3-1
234
5
6
7
8
9
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
HAU10460
Blocchetto di accensione/
bloccasterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU38530
ON (aperto)
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino aquando la chiave non viene girata su “OFF”,
anche se il motore si arresta.
HAU10661
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU10683
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È pos
sibile sfilare la chia-
ve. Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia- ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.12
32D-9-H9.book 1 ページ ２０１１年８月２日　火曜日　午後４時５６分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
1
23
4
5
6
7
8
9
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
HAU49391
Spie d’avvertimento e di
segnalazione
HAU11020
Spia indicatore di direzione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori di
direzione viene spostato a sinistra o destra.
HAU11060
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11352
Spia livello carburante “ ”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 2.1 L
(0.55 US gal, 0.46 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11446
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si surri-
scalda. Se questo acca de, arrestare imme-
diatamente il motore e lasciarlo raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
1. Premere.
2. Svoltare.12
1. Spia temperatura liquido refrigerante “ ”
2. Spia livello carburante “ ”
3. Spia marcia in folle “ ”
4. Spia indicatore di direzione “ ”
5. Spia luce abbagliante “ ”
6. Spia guasto motore “ ”
1 234
56
32D-9-H9.book 2 ページ ２０１１年８月２日　火曜日　午後４時５６分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
234
5
6
7
8
9
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-re se si sta surriscaldando.NOTA
Per i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante nel
radiatore.

Se il motore si surriscalda, vedere pa-gina 6-46 per ulteriori istruzioni.
HAU11534
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di autodia-
gnosi da un concessionario Yamaha.
(Vedere pagina 3-8 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi. Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU45276

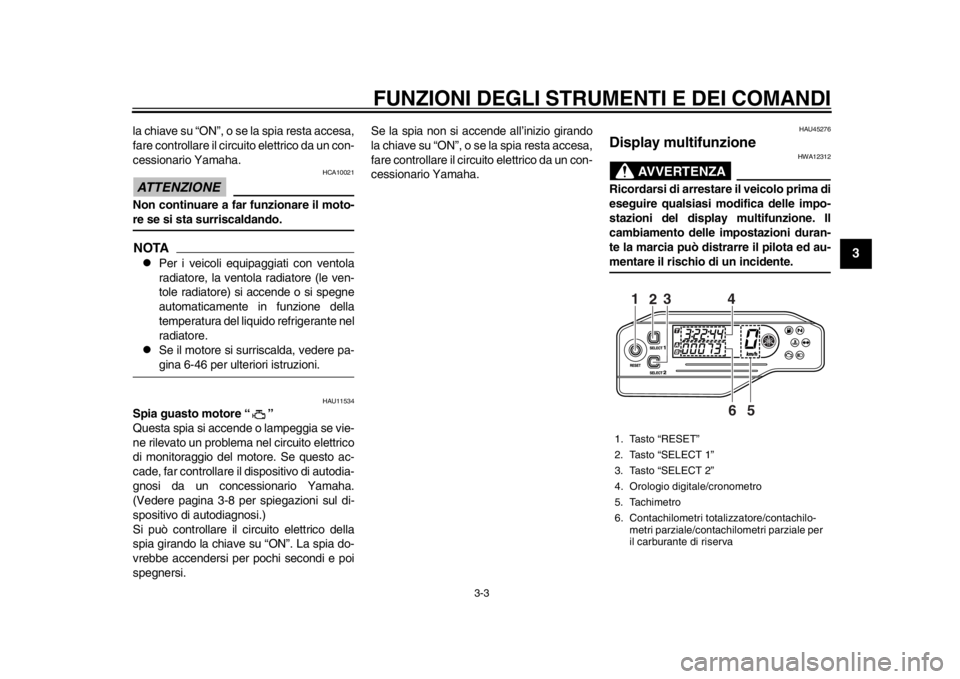

Display multifunzione
AVVERTENZA
HWA12312
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-mentare il rischio di un incidente.1. Tasto “RESET”
2. Tasto “SELECT 1”
3. Tasto “SELECT 2”
4. Orologio digitale/cronometro
5. Tachimetro
6. Contachilometri totalizzatore/contachilo-
metri parziale/contachilometri parziale per
il carburante di riserva
123
4
5
6
32D-9-H9.book 3 ページ ２０１１年８月２日　火曜日　午後４時５６分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
1
23
4
5
6
7
8
9
NOTA
Si può regolare il display multifunzione
sulla modalità base o la modalità misu-
razione.

Il contachilometri parziale A si resetta
automaticamente a zero quando si
passa dalla modalità base alla modali-tà misurazione o viceversa.
Modalità base:

un tachimetro

un totalizzatore contachilometri

due contachilometri parziali (che indi- cano la distanza percorsa dopo l’ulti-
mo azzeramento)

un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)

un orologio digitale

un dispositivo di autodiagnosi
Modalità misurazione:

un tachimetro

un contachilometri parziale compen-
sazione distanza (che mostra la di-
stanza percorsa totalizzata
dall’azzeramento e che può venire ca-
librata per fornire una lettura più preci-
sa del contachilometri parziale)

un cronometro (che indica il tempo to-
talizzato dall’inizio della misurazione
cronometro)

un dispositivo di autodiagnosi
NOTA
Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT 1”,
“SELECT 2” e “RESET”.

Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno e poi spariranno, per pro-
vare il circui to elettrico.

Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con- tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT 2”
fino a quando il display cambia dopo
aver girato la chiave su “ON”.
Modalità base
Modalità totalizzatore contachilometri e
contachilometri parzialePremere il tasto “SELECT 2” per alternare
sul display la modalità totalizzatore conta-
chilometri e le modalità contachilometri par-
ziale A e B nel seguente ordine:
totalizzatore contachilometri  contachilo-
metri parziale A  contachilometri parziale
B  totalizzatore contachilometri

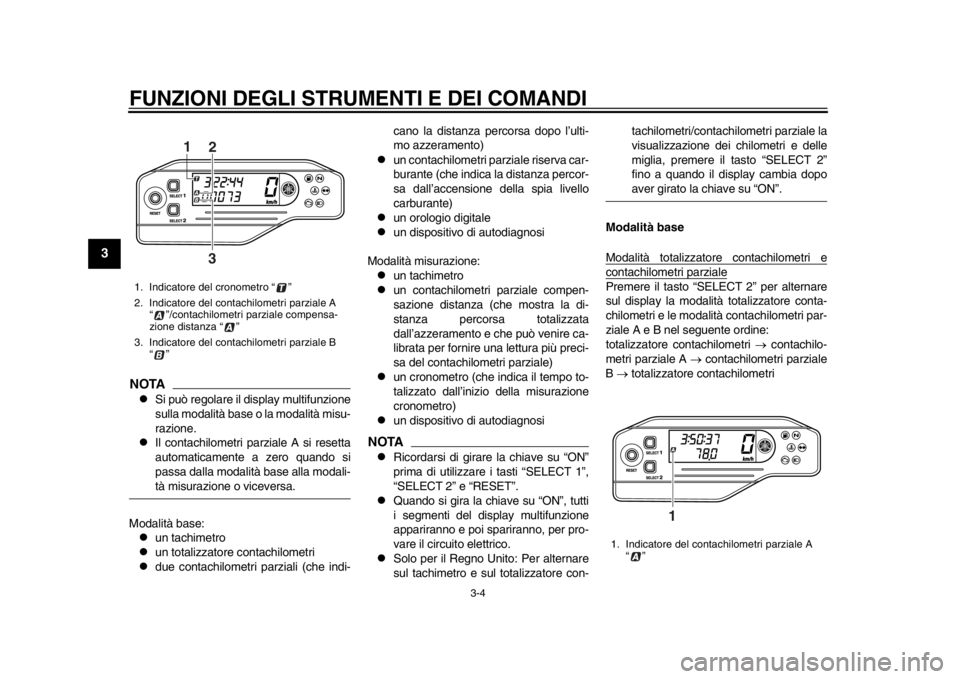

1. Indicatore del cronometro “ ”
2. Indicatore del cont achilometri parziale A
“ ”/contachilometri parziale compensa-
zione distanza “ ”
3. Indicatore del cont achilometri parziale B
“”
1
3
2

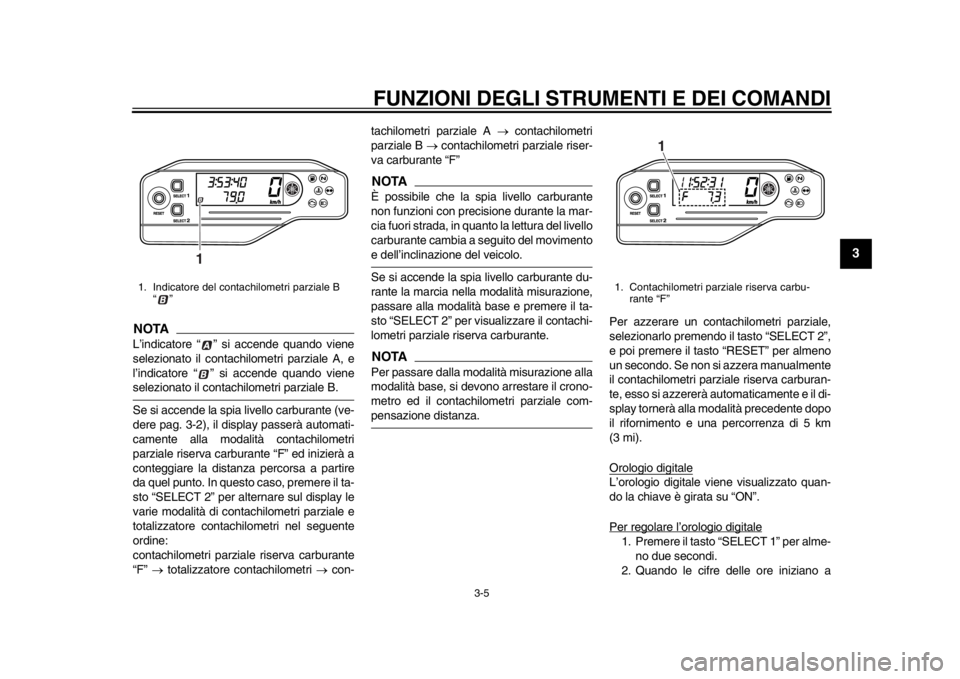

1. Indicatore del contachilometri parziale A “”
1
32D-9-H9.book 4 ページ ２０１１年８月２日　火曜日　午後４時５６分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
234
5
6
7
8
9
NOTAL’indicatore “ ” si accende quando viene
selezionato il contachilometri parziale A, e
l’indicatore “ ” si accende quando vieneselezionato il contachilometri parziale B.
Se si accende la spia livello carburante (ve-
dere pag. 3-2), il display passerà automati-
camente alla modalità contachilometri
parziale riserva carburante “F” ed inizierà a
conteggiare la distanza percorsa a partire
da quel punto. In questo caso, premere il ta-
sto “SELECT 2” per alternare sul display le
varie modalità di contachilometri parziale e
totalizzatore contachilometri nel seguente
ordine:
contachilometri parziale riserva carburante
“F”  totalizzatore contachilometri  con- tachilometri parziale A
 contachilometri
parziale B  contachilometri parziale riser-
va carburante “F”
NOTAÈ possibile che la spia livello carburante
non funzioni con precisione durante la mar-
cia fuori strada, in quanto la lettura del livello
carburante cambia a seguito del movimentoe dell’inclinazione del veicolo.
Se si accende la spia livello carburante du-
rante la marcia nella modalità misurazione,
passare alla modalità base e premere il ta-
sto “SELECT 2” per visualizzare il contachi-
lometri parziale riserva carburante.NOTAPer passare dalla modalità misurazione alla
modalità base, si devono arrestare il crono-
metro ed il contachilometri parziale com-pensazione distanza. Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT 2”,
e poi premere il tasto “RESET” per almeno
un secondo. Se non si azzera manualmente
il contachilometri parzia
le riserva carburan-
te, esso si azzererà automaticamente e il di-
splay tornerà alla modalità precedente dopo
il rifornimento e una percorrenza di 5 km
(3 mi).
Orologio digitale
L’orologio digitale viene visualizzato quan-
do la chiave è girata su “ON”.
Per regolare l’orologio digitale1. Premere il tasto “SELECT 1” per alme- no due secondi.
2. Quando le cifre delle ore iniziano a
1. Indicatore del contachilometri parziale B “”
1
1. Contachilometri parziale riserva carbu-rante “F”
1
32D-9-H9.book 5 ページ ２０１１年８月２日　火曜日　午後４時５６分

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
1
23
4
5
6
7
8
9
lampeggiare, premere uno dei tasti di
selezione per regolare le ore.
3. Premere il tasto “RESET”, e le cifre dei minuti inizieranno a lampeggiare.
4. Premere uno dei tasti di selezione per
regolare i minuti.
5. Premere il tasto “RESET”, e la cifra dei secondi inizierà a lampeggiare.
6. Premere uno dei tasti di selezione per portare a zero le cifre dei secondi.
7. Premere il tasto “RESET” per almeno
due secondi, e poi rilasciarlo per avvia-
re l’orologio digitale.
NOTA
Quando si regola l’orologio digitale,
premere il tasto “SELECT 1” per au-
mentare le cifre o “SELECT 2” per di-
minuire le cifre. Premendo e tenendo
premuto uno dei due tasti, le cifre au-
menteranno o diminuiranno in modo
continuativo fino al rilascio del tasto.

Se non si preme il tasto “RESET” entro
30 secondi, l’orologio digitale non vie-
ne regolato e ritorna all’orario prece-dente.
Passaggio dalla modalità base alla mo-
dalità misurazione
Con il totalizzatore contachilometri selezio-
nato, premere il tasto “SELECT 1” e “SE- LECT 2” contemporaneamente per almeno
due secondi per passare alla modalità mi-
surazione.
Passaggio dalla moda
lità misurazione
alla modalità base
NOTAIl cronometro deve essere arrestato primadi passare alla modalità base.
1. Controllare che il cronometro non stia funzionando. Se il cronometro sta fun-
zionando, arrestarlo premendo con-
temporaneamente il tasto “SELECT 1”
e “SELECT 2”.
2. Premere contemporaneamente il tasto “SELECT 1” e “SELECT 2” per almeno
due secondi per passare alla modalità
base.
Modalità misurazione (per il cronome-
tro)
Quando è selezionata la modalità misura-
zione, viene visualizzato il cronometro che
può venire avviato manualmente o automa-
ticamente.

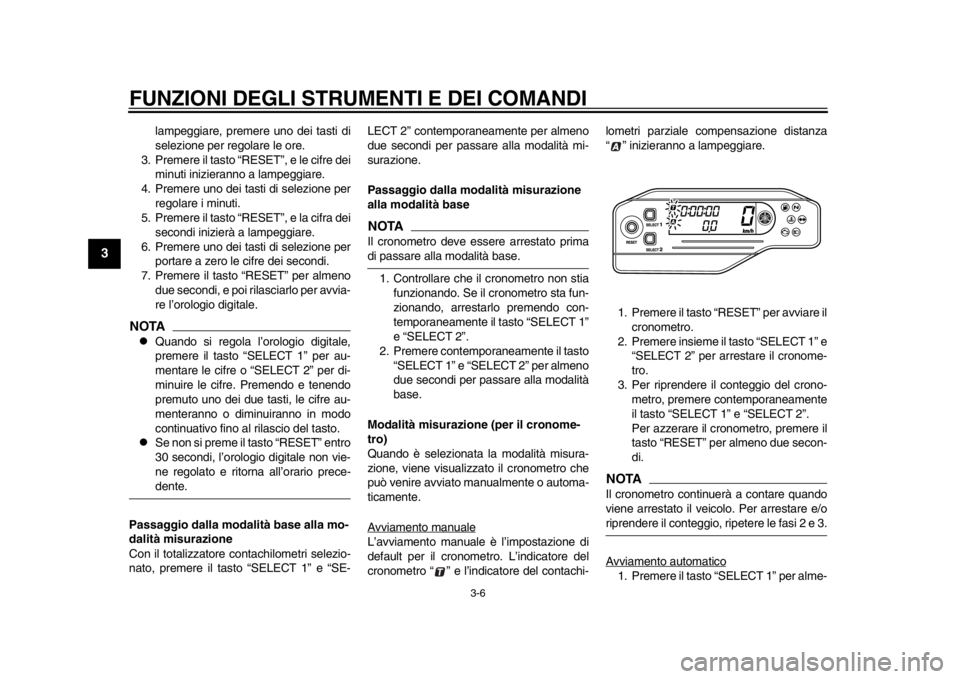

Avviamento manualeL’avviamento manuale è l’impostazione di
default per il cronometro. L’indicatore del
cronometro “ ” e l’indicatore del contachi- lometri parziale compensazione distanza
“ ” inizieranno a lampeggiare.
1. Premere il tasto “RESET” per avviare il cronometro.
2. Premere insieme il tasto “SELECT 1” e “SELECT 2” per arrestare il cronome-
tro.
3. Per riprendere il conteggio del crono- metro, premere contemporaneamente
il tasto “SELECT 1” e “SELECT 2”.
Per azzerare il cronometro, premere il
tasto “RESET” per almeno due secon-
di.
NOTAIl cronometro contin uerà a contare quando
viene arrestato il veicolo. Per arrestare e/oriprendere il conteggio, ripetere le fasi 2 e 3.
Avviamento automatico1. Premere il tasto “SELECT 1” per alme-
32D-9-H9.book 6 ページ ２０１１年８月２日　火曜日　午後４時５６分
