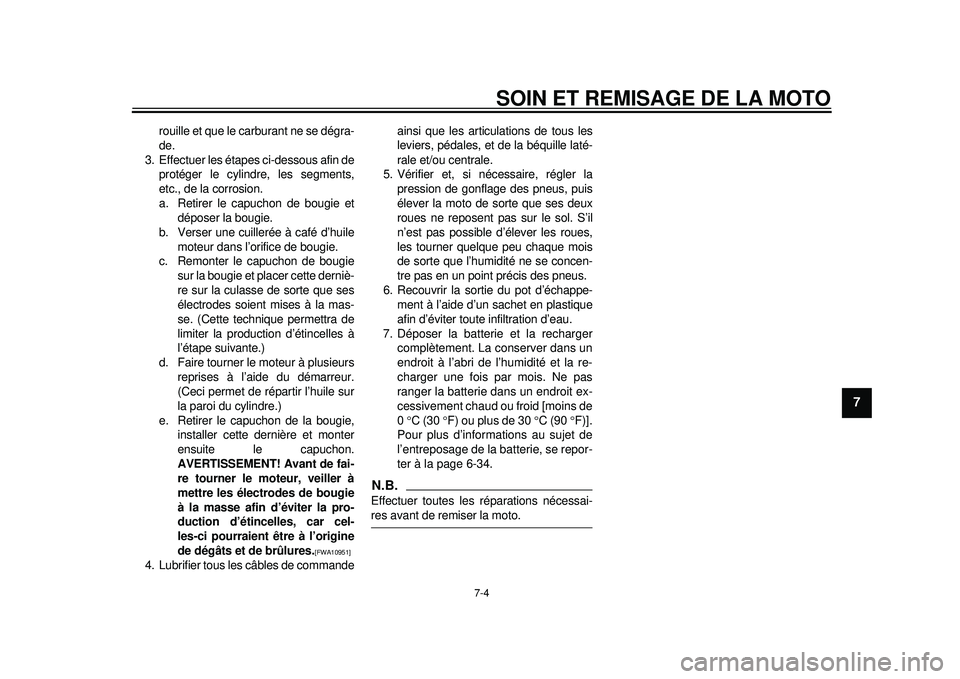

SOIN ET REMISAGE DE LA MOTO
7-4
2
3
4
5
678
9
rouille et que le carburant ne se dégra-
de.
3. Effectuer les étapes ci-dessous afin de protéger le cylindre, les segments,
etc., de la corrosion.
a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile
moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette derniè-
re sur la culasse de sorte que ses
électrodes soient mises à la mas-
se. (Cette technique permettra de
limiter la production d’étincelles à
l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
e. Retirer le capuchon de la bougie, installer cette dernière et monter
ensuite le capuchon.
AVERTISSEMENT! Avant de fai-
re tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car cel-
les-ci pourraient être à l’origine
de dégâts et de brûlures.
[FWA10951]

4. Lubrifier tous les câbles de commande ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas
ranger la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 C (30 F) ou plus de 30 C (90 F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-34.
N.B.Effectuer toutes les réparations nécessai-res avant de remiser la moto.
32D-9-F9.book 4 ページ ２０１１年８月２日　火曜日　午後１２時５分

8-1
1
2
3
4
5
6
78
9

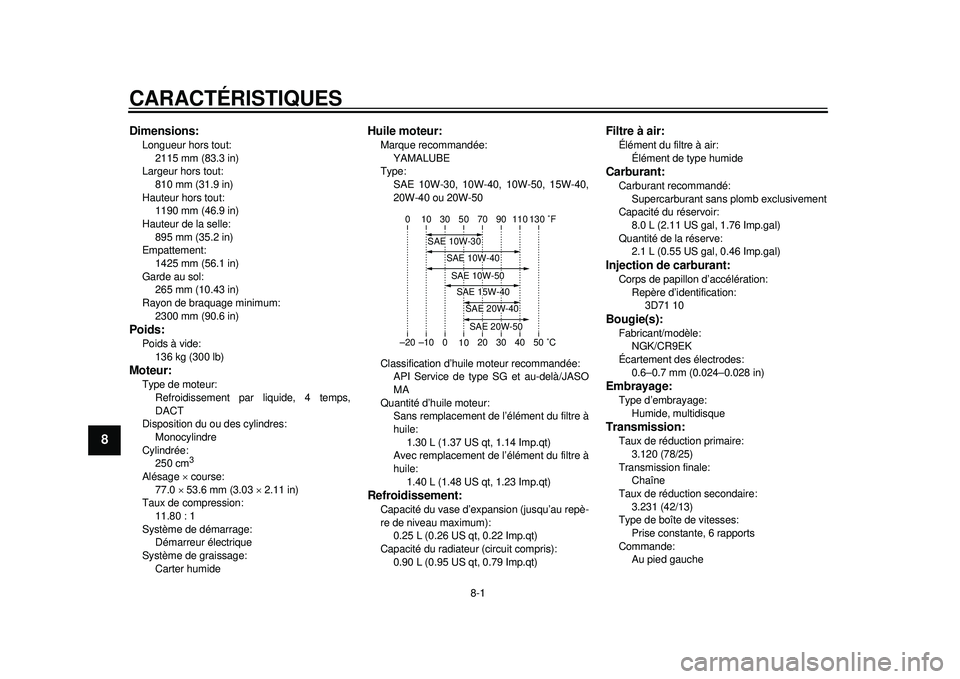

CARACTÉRISTIQUES
FAU50915
Dimensions:Longueur hors tout: 2115 mm (83.3 in)
Largeur hors tout: 810 mm (31.9 in)
Hauteur hors tout: 1190 mm (46.9 in)
Hauteur de la selle:
895 mm (35.2 in)
Empattement: 1425 mm (56.1 in)
Garde au sol: 265 mm (10.43 in)
Rayon de braquage minimum:
2300 mm (90.6 in)Poids:Poids à vide: 136 kg (300 lb)Moteur:Type de moteur: Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Monocylindre
Cylindrée: 250 cm
3
Alésage  course:
77.0  53.6 mm (3.03  2.11 in)
Taux de compression: 11.80 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée: YAMALUBE
Type: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 ou 20W-50
Classification d’huile moteur recommandée: API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur: Sans remplacement de l’élément du filtre à
huile: 1.30 L (1.37 US qt, 1.14 Imp.qt)
Avec remplacement de l’élément du filtre à
huile: 1.40 L (1.48 US qt, 1.23 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacité du radiateur (circuit compris): 0.90 L (0.95 US qt, 0.79 Imp.qt)
Filtre à air:Élément du filtre à air: Élément de type humideCarburant:Carburant recommandé: Supercarburant sans plomb exclusivement
Capacité du réservoir:
8.0 L (2.11 US gal, 1.76 Imp.gal)
Quantité de la réserve: 2.1 L (0.55 US gal, 0.46 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 3D71 10Bougie(s):Fabricant/modèle: NGK/CR9EK
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage: Humide, multidisqueTransmission:Taux de réduction primaire:
3.120 (78/25)
Transmission finale: Chaîne
Taux de réduction secondaire: 3.231 (42/13)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande: Au pied gauche
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
32D-9-F9.book 1 ページ ２０１１年８月２日　火曜日　午後１２時５分

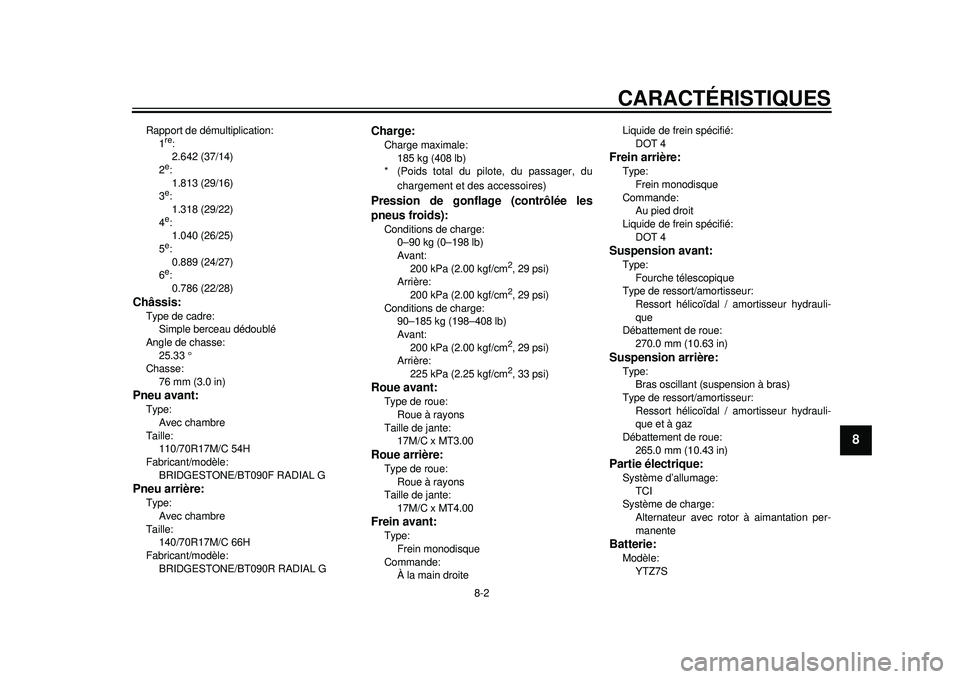

CARACTÉRISTIQUES
8-2
2
3
4
5
6
789
Rapport de démultiplication:1
re:
2.642 (37/14)
2e: 1.813 (29/16)
3e:
1.318 (29/22)
4e: 1.040 (26/25)
5e: 0.889 (24/27)
6e:
0.786 (22/28)
Châssis:Type de cadre: Simple berceau dédoublé
Angle de chasse:
25.33 
Chasse: 76 mm (3.0 in)Pneu avant:Type:
Avec chambre
Taille: 110/70R17M/C 54H
Fabricant/modèle: BRIDGESTONE/BT090F RADIAL GPneu arrière:Type: Avec chambre
Taille: 140/70R17M/C 66H
Fabricant/modèle:
BRIDGESTONE/BT090R RADIAL G
Charge:Charge maximale: 185 kg (408 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge: 0–90 kg (0–198 lb)
Avant: 200 kPa (2.00 kgf/cm
2, 29 psi)
Arrière: 200 kPa (2.00 kgf/cm2, 29 psi)
Conditions de charge: 90–185 kg (198–408 lb)
Avant: 200 kPa (2.00 kgf/cm2, 29 psi)
Arrière: 225 kPa (2.25 kgf/cm2, 33 psi)
Roue avant:Type de roue:
Roue à rayons
Taille de jante: 17M/C x MT3.00Roue arrière:Type de roue:
Roue à rayons
Taille de jante: 17M/C x MT4.00Frein avant:Type:
Frein monodisque
Commande: À la main droite Liquide de frein spécifié:
DOT 4
Frein arrière:Type: Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type: Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement de roue:
270.0 mm (10.63 in)Suspension arrière:Type: Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrauli-
que et à gaz
Débattement de roue:
265.0 mm (10.43 in)Partie électrique:Système d’allumage: TCI
Système de charge:
Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle: YTZ7S
32D-9-F9.book 2 ページ ２０１１年８月２日　火曜日　午後１２時５分

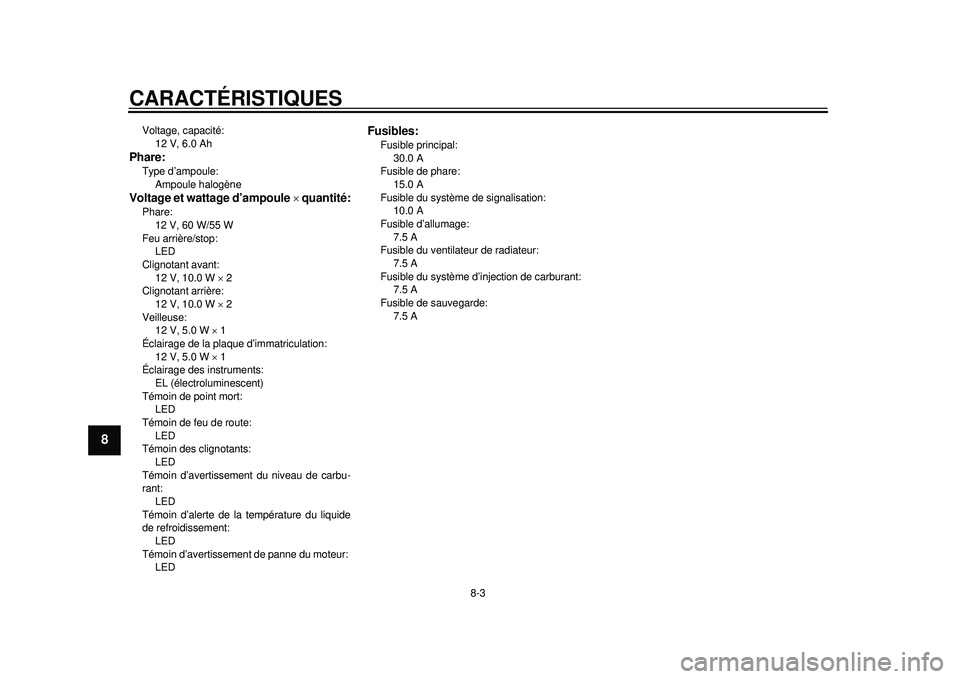

CARACTÉRISTIQUES
8-3
1
2
3
4
5
6
78
9
Voltage, capacité: 12 V, 6.0 AhPhare:Type d’ampoule: Ampoule halogèneVoltage et wattage d’ampoule  quantité:Phare:
12 V, 60 W/55 W
Feu arrière/stop: LED
Clignotant avant: 12 V, 10.0 W  2
Clignotant arrière:
12 V, 10.0 W  2
Veilleuse: 12 V, 5.0 W  1
Éclairage de la plaque d’immatriculation: 12 V, 5.0 W  1
Éclairage des instruments:
EL (électroluminescent)
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de carbu-
rant: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur: LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare: 15.0 A
Fusible du système de signalisation: 10.0 A
Fusible d’allumage:
7.5 A
Fusible du ventilateur de radiateur: 7.5 A
Fusible du système d’injection de carburant: 7.5 A
Fusible de sauvegarde:
7.5 A
32D-9-F9.book 3 ページ ２０１１年８月２日　火曜日　午後１２時５分

9-1
2
3
4
5
6
7
89

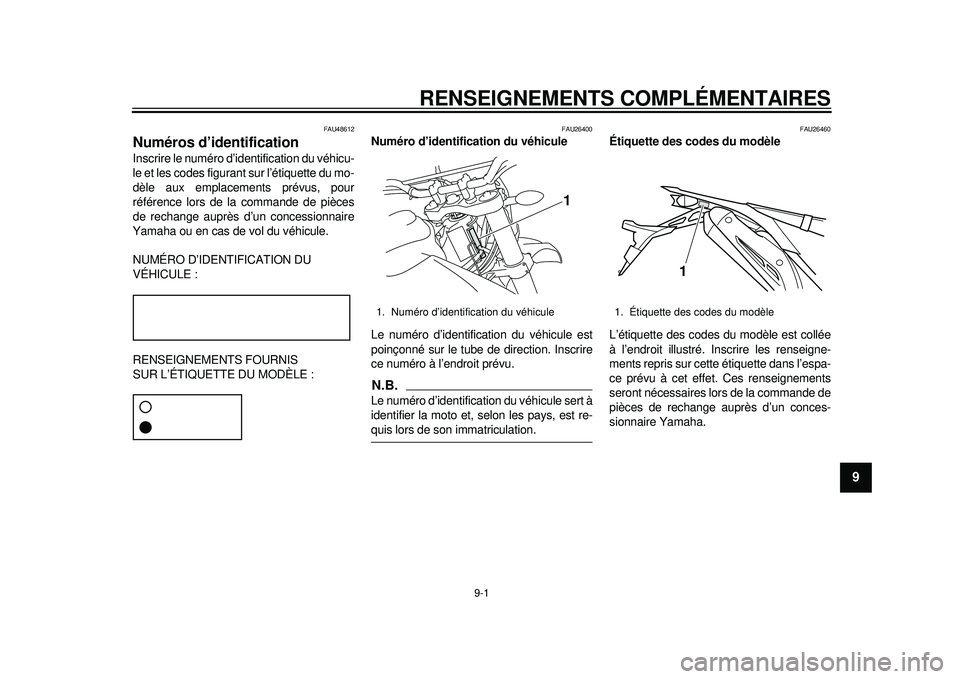

RENSEIGNEMENTS COMPLÉMENTAIRES
FAU48612
Numéros d’identification Inscrire le numéro d’identification du véhicu-
le et les codes figurant sur l’étiquette du mo-
dèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS
SUR L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26460
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’endroit illustré. Inscrire les renseigne-
ments repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseignements
seront nécessaires lors de la commande de
pièces de rechange aupr ès d’un conces-
sionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Étiquette des codes du modèle
1
32D-9-F9.book 1 ページ ２０１１年８月２日　火曜日　午後１２時５分

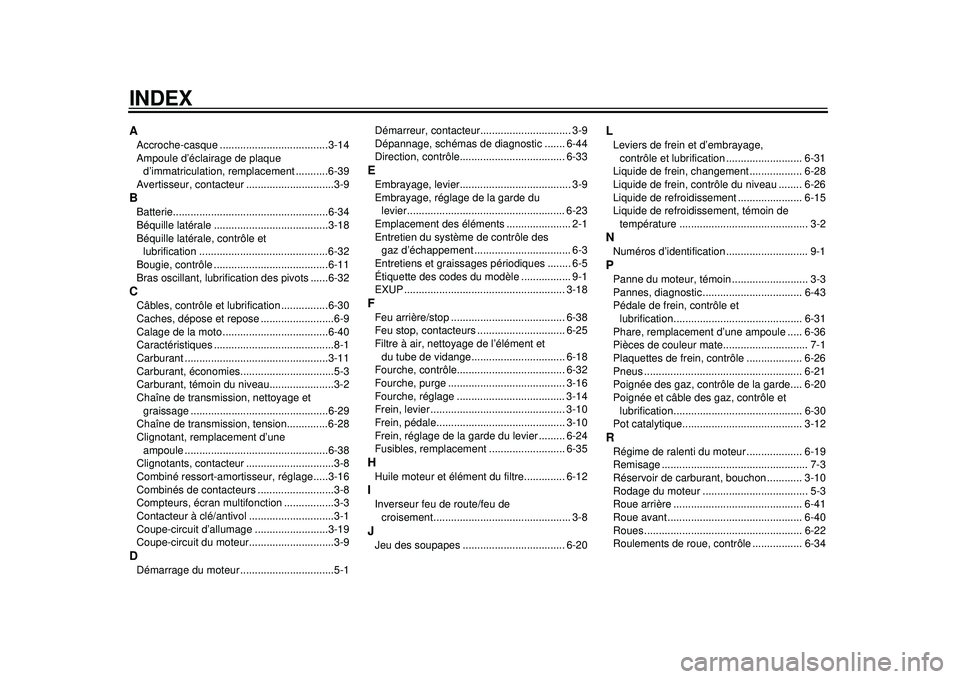

INDEXAAccroche-casque .....................................3-14
Ampoule d’éclairage de plaque d’immatriculation, remplacement ...........6-39
Avertisseur, contacteur ..............................3-9BBatterie.....................................................6-34
Béquille latérale .......................................3-18
Béquille latérale, contrôle et lubrification ............................................6-32
Bougie, contrôle .......................................6-11
Bras oscillant, lubrific ation des pivots ......6-32CCâbles, contrôle et lubrification ................6-30
Caches, dépose et repose .........................6-9
Calage de la moto ....................................6-40
Caractéristiques .........................................8-1
Carburant .................................................3-11
Carburant, économies................................5-3
Carburant, témoin du niveau......................3-2
Chaîne de transmission, nettoyage et
graissage ...............................................6-29
Chaîne de transmission, tension..............6-28
Clignotant, remplacement d’une ampoule .................................................6-38
Clignotants, contacteur ..............................3-8
Combiné ressort-amorti sseur, réglage.....3-16
Combinés de contacteurs ..........................3-8
Compteurs, écran multifonction .................3-3
Contacteur à clé/antivol .............................3-1
Coupe-circuit d’allumage .........................3-19
Coupe-circuit du moteur.............................3-9DDémarrage du moteur ................................5-1 Démarreur, contacteur............................... 3-9
Dépannage, schémas de diagnostic ....... 6-44
Direction, contrôle.................................... 6-33
EEmbrayage, levier...................................... 3-9
Embrayage, réglage de la garde du
levier...................................................... 6-23
Emplacement des éléments ...................... 2-1
Entretien du système de contrôle des
gaz d’échappement ................................. 6-3
Entretiens et graissages périodiques ........ 6-5
Étiquette des codes du modèle ................. 9-1
EXUP ....................................................... 3-18FFeu arrière/stop ....................................... 6-38
Feu stop, contacteurs .............................. 6-25
Filtre à air, nettoyage de l’élément et
du tube de vidange................................ 6-18
Fourche, contrôle..................................... 6-32
Fourche, purge ........................................ 3-16
Fourche, réglage ..................................... 3-14
Frein, levier .............................................. 3-10
Frein, pédale............................................ 3-10
Frein, réglage de la garde du levier ......... 6-24
Fusibles, remplacement .......................... 6-35HHuile moteur et élément du filtre.............. 6-12IInverseur feu de route/feu de
croisement............................................... 3-8JJeu des soupapes ................................... 6-20
LLeviers de frein et d’embrayage, contrôle et lubrification .......................... 6-31
Liquide de frein, changement .................. 6-28
Liquide de frein, contrôle du niveau ........ 6-26
Liquide de refroidissement ...................... 6-15
Liquide de refroidissement, témoin de température ............................................ 3-2NNuméros d’identification ............................ 9-1PPanne du moteur, témoin .......................... 3-3
Pannes, diagnostic .................................. 6-43
Pédale de frein, contrôle et lubrification............................................ 6-31
Phare, remplacement d’une ampoule ..... 6-36
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-26
Pneus ...................................................... 6-21
Poignée des gaz, contrôle de la garde.... 6-20
Poignée et câble des gaz, contrôle et lubrification............................................ 6-30
Pot catalytique......................................... 3-12RRégime de ralenti du moteur ................... 6-19
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-10
Rodage du moteur .................................... 5-3
Roue arrière ............................................ 6-41
Roue avant .............................................. 6-40
Roues ...................................................... 6-22
Roulements de roue, contrôle ................. 6-34
32D-9-F9.book 2 ページ ２０１１年８月２日　火曜日　午後１２時５分

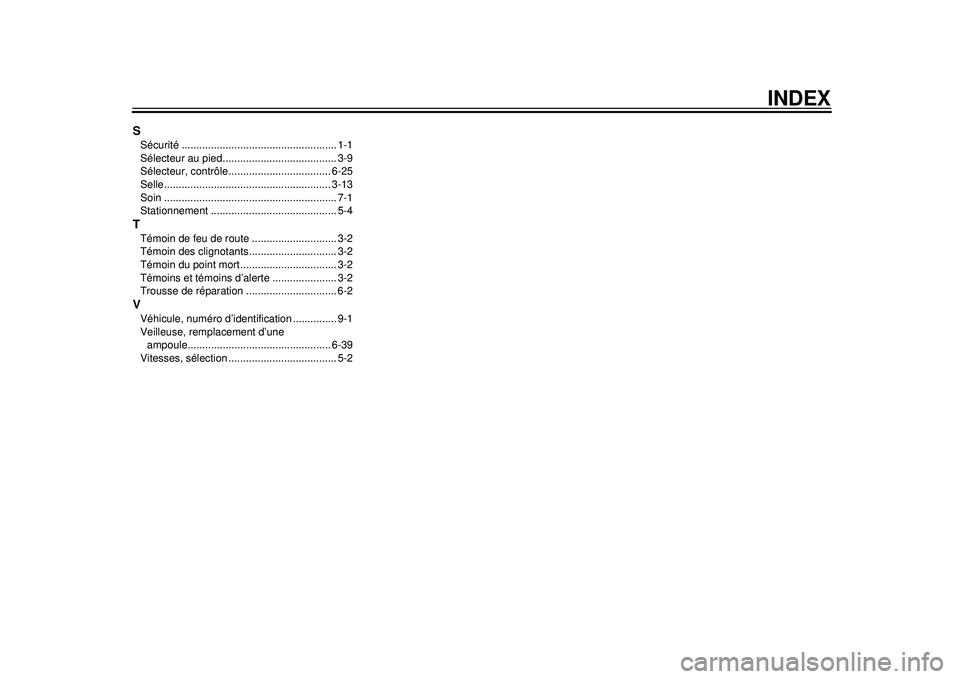

INDEX
SSécurité ..................................................... 1-1
Sélecteur au pied....................................... 3-9
Sélecteur, contrôle................................... 6-25
Selle......................................................... 3-13
Soin ........................................................... 7-1
Stationnement ........................................... 5-4TTémoin de feu de route ............................. 3-2
Témoin des clignotants.............................. 3-2
Témoin du point mort................................. 3-2
Témoins et témoins d’alerte ...................... 3-2
Trousse de réparation ............................... 6-2VVéhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une ampoule................................................. 6-39
Vitesses, sélection ..................................... 5-2
32D-9-F9.book 3 ページ ２０１１年８月２日　火曜日　午後１２時５分

32D-9-F9.book 4 ページ ２０１１年８月２日　火曜日　午後１２時５分

IMPRIMÉ SUR PAPIER RECYCLÉPRIN\fED IN JAPAN20\b\b.08-0.\b×\b !
(F)
