YAMAHA WR 250X 2014 Manuale de Empleo (in Spanish)

1-4
1
INFORMACIÓN RELATIVA A LA SEGURIDAD
por Yamaha ni modificaciones no recomen-
dadas específicamente por Yamaha, inclu-
so si las vende e instala un concesionario
Yamaha.
Repuestos, accesorios y modificacio-
nes no originales
Aunque algunos productos no originales
pueden tener un diseño y una calidad simi-
lares a los accesorios originales Yamaha,
debe tener presente que algunos de estos
accesorios no originales o modificaciones
no resultan adecuados debido a la posibili-
dad de que representen un peligro para us-
ted u otras personas. La instalación de
productos no originales o las modificacio-
nes realizadas en su vehículo que alteren
su diseño o sus características de funciona-
miento pueden representar, para usted y
otras personas, un peligro de daños perso-
nales graves o un accidente mortal. Es us-
ted responsable de los daños personales
relacionados con la alteración del vehículo.
Cuando instale accesorios, tenga en cuenta
las recomendaciones siguientes, así como
las que se facilitan en el apartado “Carga”.
No instale nunca accesorios o lleve
carga que puedan afectar a las presta-
ciones de la motocicleta. Revise cui-
dadosamente el accesorio antes de
utilizarlo, a fin de cerciorarse de que de ningún modo reduzca la distancia
al suelo ni el ángulo de inclinación, ni
limite el recorrido de la suspensión, el
recorrido de la dirección o el funciona-
miento de los mandos ni obstaculice
las luces o reflectores.
Los accesorios montados en el ma-
nillar o en la zona de la horquilla de-
lantera pueden crear inestabilidad
por distribución de peso inadecua-
da o alteraciones aerodinámicas.
Se debe limitar al máximo el núme-
ro de accesorios montados en el
manillar o en la zona de la horquilla
delantera y tales accesorios debe-
rán ser lo más ligeros posible.
Los accesorios voluminosos o gran-
des pueden afectar gravemente a la
estabilidad de la motocicleta por
sus efectos aerodinámicos. La mo-
tocicleta puede adquirir una tenden-
cia a levantarse por efecto del
viento de frente o hacerse inestable
con viento de costado. Estos acce-
sorios, asimismo, pueden provocar
inestabilidad al adelantar o ser ade-
lantado por vehículos de gran tama-
ño.
Algunos accesorios pueden obligar al conductor a desplazarse de su
posición normal de conducción. Esta posición inadecuada limita la li-
bertad de movimiento del conductor
y puede limitar su capacidad de
control; por tanto, no se recomien-
dan tales accesorios.

Tenga cuidado al añadir accesorios
eléctricos. Si los accesorios eléctricos
superan la capacidad del sistema
eléctrico de la motocicleta puede pro-
ducirse una avería
eléctrica, la cual
puede provocar el apagado de las lu-
ces o la pérdida de potencia del motor,
con el consiguiente peligro.
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega la motocicleta han sido diseñados
conforme a las prestaciones de la misma y
para aportar la combinación óptima de ma-
nejabilidad, frenada y confort. Es posible
que otros neumáticos, llantas, medidas y
combinaciones no resulten adecuados.
Consulte en la página 6-21 las especifica-
ciones de los neumáticos e información adi-
cional sobre su sustitución.
Transporte de la motocicleta
Asegúrese de seguir la s instrucciones si-
guientes antes de transportar la motocicleta
en otro vehículo.

Retire cualquier elemento suelto de la
32D-9-SB.book 4 ページ ２０１３年７月１８日　木曜日　午後２時３０分

1-5
INFORMACIÓN RELATIVA A LA SEGURIDAD
1
motocicleta.

Compruebe que el grifo de gasolina
(en caso pertinente) está en la posi-
ción “OFF” y que no hay fugas de com-
bustible.

Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.

Ponga una marcha (para modelos con
transmisión manual).

Asegure la motocicleta con sujeciones
o correas adecuadas fijadas a piezas
sólidas de la motocicleta, como el bas-
tidor o la brida triple de la horquilla su-
perior delantera (y no, por ejemplo, los
manillares montados en goma, los in-
termitentes o cualquier pieza que pu-
diera romperse). Elija la ubicación de
las correas con detenimiento para evi-
tar que generen fricción y rayen las su-
perficies pintadas durante el
transporte.

Si es posible, la suspensión debería
estar comprimida en parte mediante
las sujeciones, para que la motocicleta
no rebote excesivamente durante el
transporte.
32D-9-SB.book 5 ページ ２０１３年７月１８日　木曜日　午後２時３０分

2-1
12
DESCRIPCIÓN
SAU10411

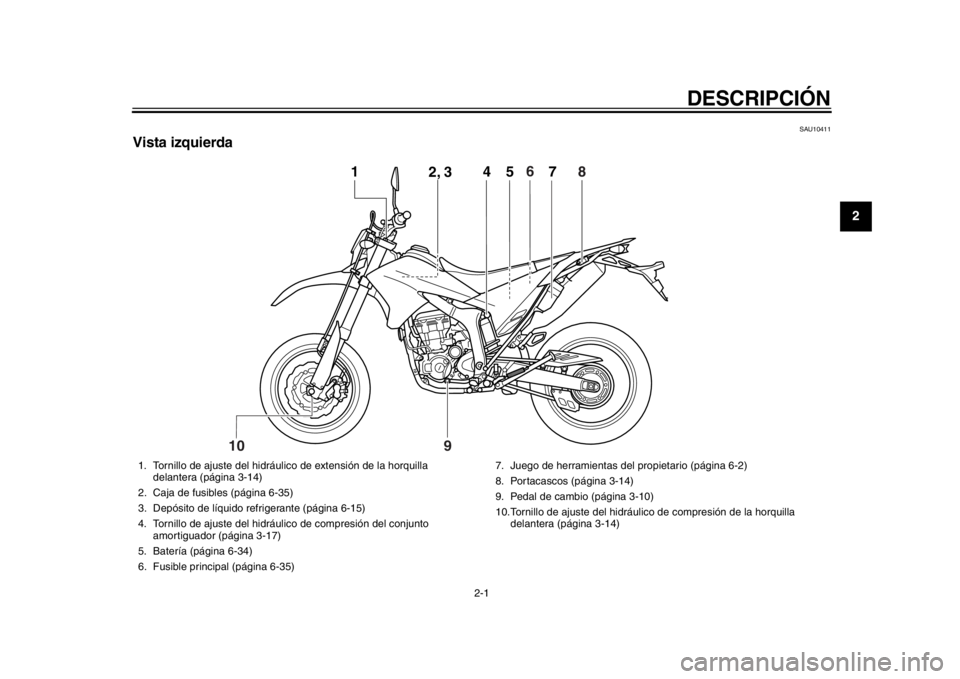

Vista izquierda
4
5
1
2, 3
67
8
10
9
1. Tornillo de ajuste del hidráu lico de extensión de la horquilla
delantera (página 3-14)
2. Caja de fusibles (página 6-35)
3. Depósito de líquido refrigerante (página 6-15)
4. Tornillo de ajuste del hidráu lico de compresión del conjunto
amortiguador (página 3-17)
5. Batería (página 6-34)
6. Fusible principal (página 6-35) 7. Juego de herramientas del propietario (página 6-2)
8. Portacascos (página 3-14)
9. Pedal de cambio (página 3-10)
10.Tornillo de ajuste del hidráulic
o de compresión de la horquilla
delantera (página 3-14)
32D-9-SB.book 1 ページ ２０１３年７月１８日　木曜日　午後２時３０分

DESCRIPCIÓN
2-2
12
3
4
5
6
7
8
9
SAU10421

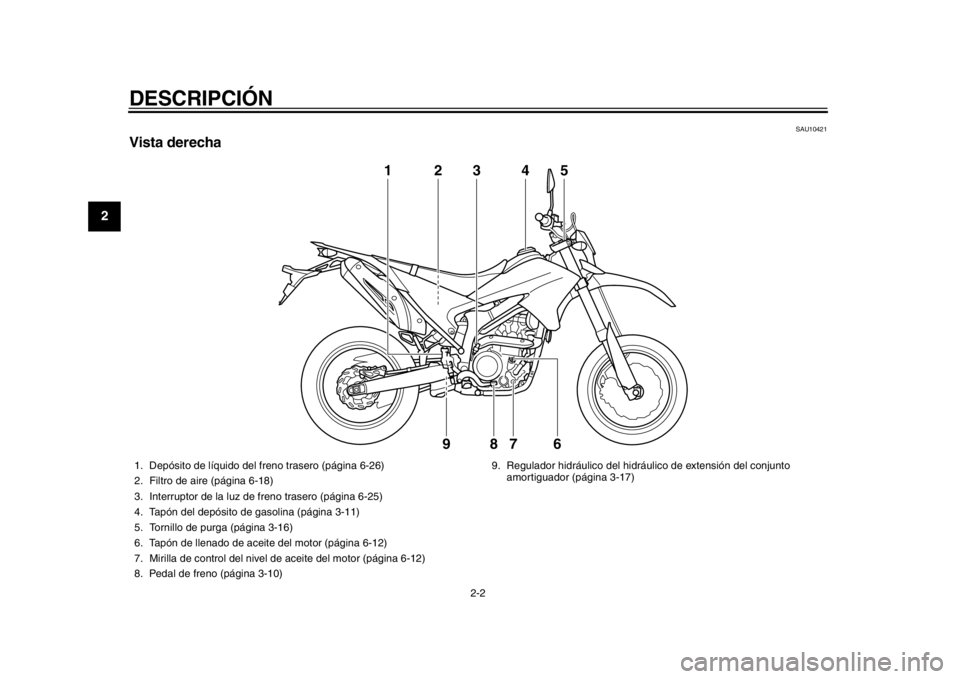

Vista derecha
3
5
4
12
7
86
9
1. Depósito de líquido del freno trasero (página 6-26)
2. Filtro de aire (página 6-18)
3. Interruptor de la luz de freno trasero (página 6-25)
4. Tapón del depósito de gasolina (página 3-11)
5. Tornillo de purga (página 3-16)
6. Tapón de llenado de aceite del motor (página 6-12)
7. Mirilla de control del nivel de aceite del motor (página 6-12)
8. Pedal de freno (página 3-10) 9. Regulador hidráulico
del hidráulico de extensión del conjunto
amortiguador (página 3-17)
32D-9-SB.book 2 ページ ２０１３年７月１８日　木曜日　午後２時３０分

DESCRIPCIÓN
2-3
23
4
5
6
7
8
9
SAU10431

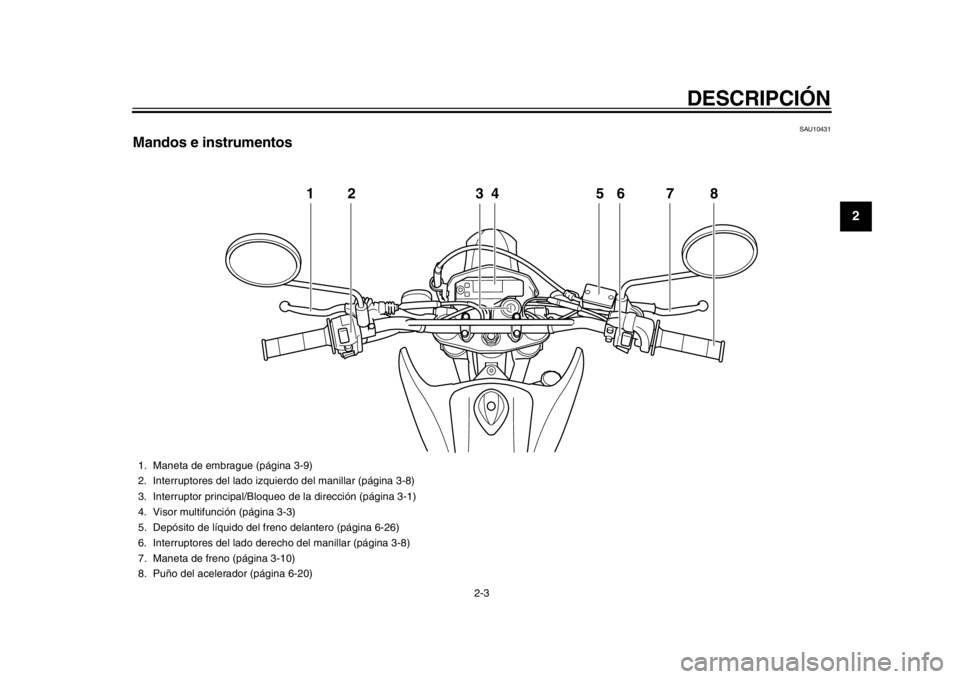

Mandos e instrumentos
12346 7
5
8
1. Maneta de embrague (página 3-9)
2. Interruptores del lado izqui erdo del manillar (página 3-8)
3. Interruptor principal/Bloqueo de la dirección (página 3-1)
4. Visor multifunción (página 3-3)
5. Depósito de líquido del freno delantero (página 6-26)
6. Interruptores del lado der echo del manillar (página 3-8)
7. Maneta de freno (página 3-10)
8. Puño del acelerador (página 6-20)
32D-9-SB.book 3 ページ ２０１３年７月１８日　木曜日　午後２時３０分

3-1
1
23
4
5
6
7
8
9
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10462

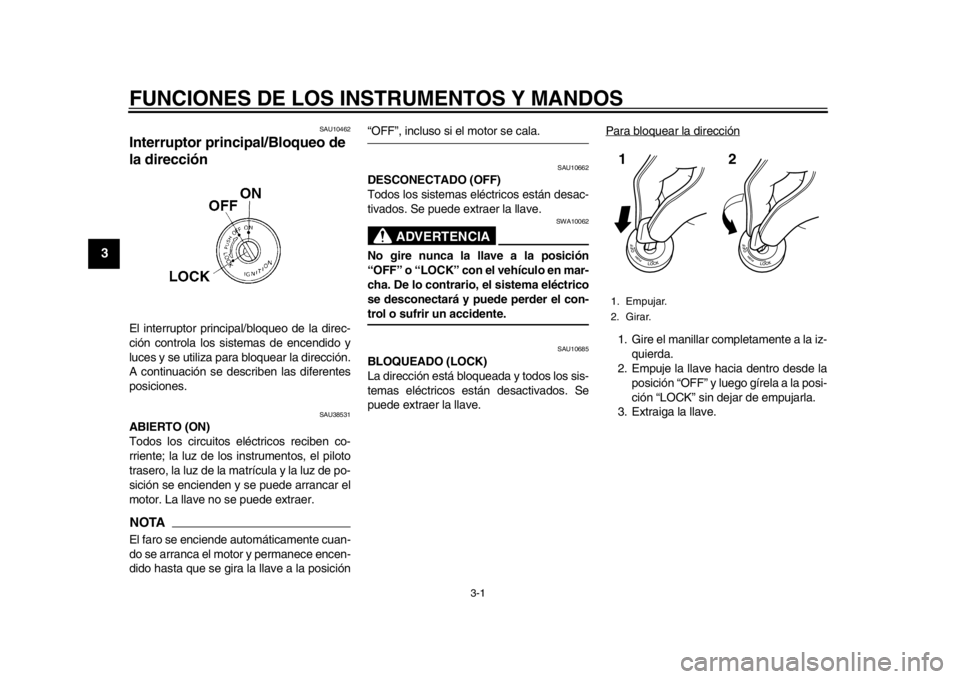

Interruptor principal/Bloqueo de
la direcciónEl interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU38531
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTAEl faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición
“OFF”, incluso si el motor se cala.
SAU10662
DESCONECTADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
ADVERTENCIA
SWA10062
No gire nunca la llave a la posición
“OFF” o “LOCK” con el vehículo en mar-
cha. De lo contrario, el sistema eléctrico
se desconectará y puede perder el con-trol o sufrir un accidente.
SAU10685
BLOQUEADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave. Para bloquear la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.1. Empujar.
2. Girar.12
32D-9-SB.book 1 ページ ２０１３年７月１８日　木曜日　午後２時３０分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
234
5
6
7
8
9

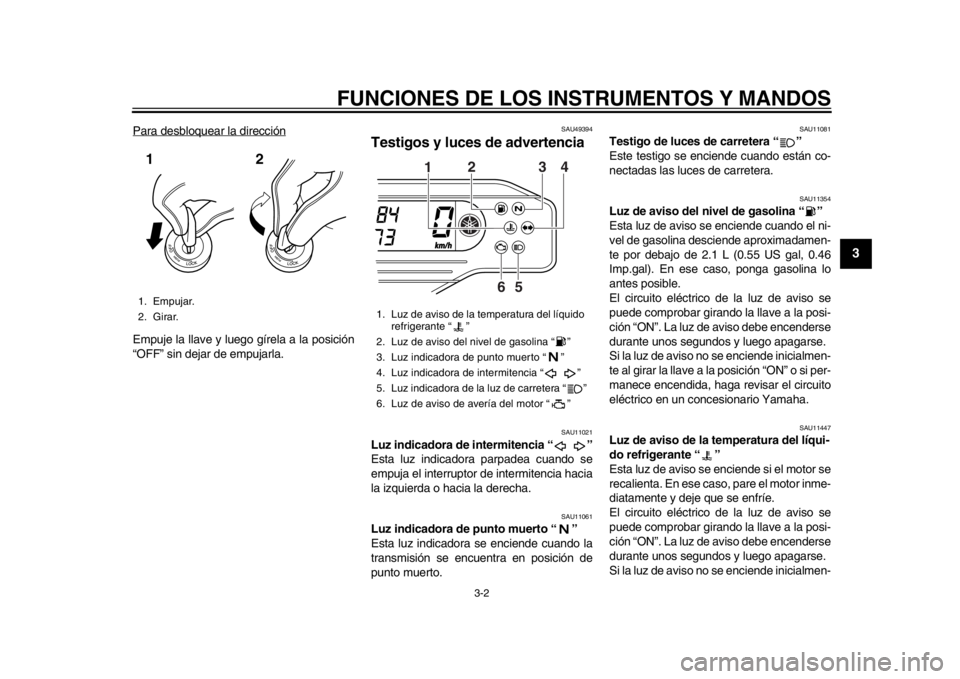

Para desbloquear la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
SAU49394
Testigos y luces de advertencia
SAU11021
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
SAU11061
Luz indicadora de punto muerto “ ”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11081
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11354
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximadamen-
te por debajo de 2.1 L (0.55 US gal, 0.46
Imp.gal). En ese caso, ponga gasolina lo
antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU11447
Luz de aviso de la temperatura del líqui-
do refrigerante “ ”
Esta luz de aviso se enciende si el motor se
recalienta. En ese caso, pare el motor inme-
diatamente y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encenderse
durante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
1. Empujar.
2. Girar.12
1. Luz de aviso de la temperatura del líquido refrigerante “ ”
2. Luz de aviso del nivel de gasolina “ ”
3. Luz indicadora de punto muerto “ ”
4. Luz indicadora de intermitencia “ ”
5. Luz indicadora de la luz de carretera “ ”
6. Luz de aviso de avería del motor “ ”
1 234
56
32D-9-SB.book 2 ページ ２０１３年７月１８日　木曜日　午後２時３０分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
1
23
4
5
6
7
8
9
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito

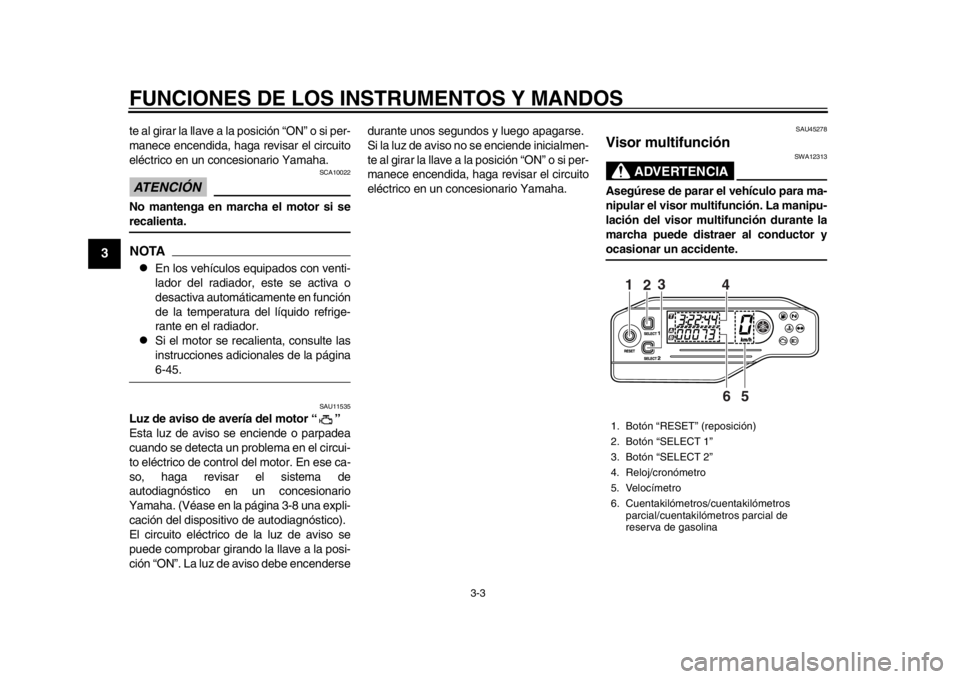

eléctrico en un concesionario Yamaha.ATENCIÓN
SCA10022
No mantenga en marcha el motor si serecalienta.NOTA
En los vehículos equipados con venti-
lador del radiador, este se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante en el radiador.

Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-45.
SAU11535
Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende o parpadea
cuando se detecta un problema en el circui-
to eléctrico de control del motor. En ese ca-
so, haga revisar el sistema de
autodiagnóstico en un concesionario
Yamaha. (Véase en la página 3-8 una expli-
cación del dispositivo de autodiagnóstico).
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encendersedurante unos segundos y luego apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si per-
manece encendida, haga revisar el circuito
eléctrico en un concesionario Yamaha.
SAU45278
Visor multifunción
ADVERTENCIA
SWA12313
Asegúrese de parar el vehículo para ma-
nipular el visor multifunción. La manipu-
lación del visor multifunción durante la
marcha puede distraer al conductor yocasionar un accidente.1. Botón “RESET” (reposición)
2. Botón “SELECT 1”
3. Botón “SELECT 2”
4. Reloj/cronómetro
5. Velocímetro
6. Cuentakilómetros/cuentakilómetros
parcial/cuentakilómetros parcial de
reserva de gasolina
123
4
5
6
32D-9-SB.book 3 ページ ２０１３年７月１８日　木曜日　午後２時３０分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
234
5
6
7
8
9
NOTA
El visor multifunción se puede utilizar
en la modalidad básica o en la modali-
dad de medición.

El cuentakilómetros parcial A se pone
a cero automáticamente cuando se
cambia de modalidad básica a modali-dad de medición y viceversa.
Modalidad básica:

un velocímetro

un cuentakilómetros

dos cuentakilómetros parciales (que indican la distancia recorrida desde
que se pusieron a cero por última vez)

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)

un reloj

un dispositivo de autodiagnóstico
Modalidad de medición:

un velocímetro

un cuentakilómetros parcial con com-
pensación de distancia (que muestra
la distancia acumulada recorrida des-
de que se puso a cero y que se puede
calibrar para proporcionar una indica-
ción más precisa)

un cronómetro (que indica el tiempo
acumulado desde que se pone en
marcha el cronómetro)

un dispositivo de autodiagnóstico
NOTA
Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT 1”, “SELECT 2” y “RESET”.

Al girar la llave a la posición “ON”, para
comprobar los circuitos eléctricos to-
dos los segmentos del visor multifun-
ción aparecen y luego desaparecen.

Solo para el Reino Unido: para cam-
biar la indicación del velocímetro y del cuentakilómetros/cuentakilómetros
parcial entre kilóme
tros y millas, pulse
el botón “SELECT 2” hasta que la indi-
cación cambie, después de girar la lla-
ve a la posición “ON”.
Modalidad básica
Modos cuentakilómetros y cuentakilóme-
tros parcialPulse el botón “SELECT 2” para cambiar la
indicación entre cuentakilómetros y cuenta-
kilómetros parciales A y B en el orden si-
guiente:
cuentakilómetros  cuentakilómetros par-
cial A  cuentakilómetr os parcial B 
cuentakilómetros

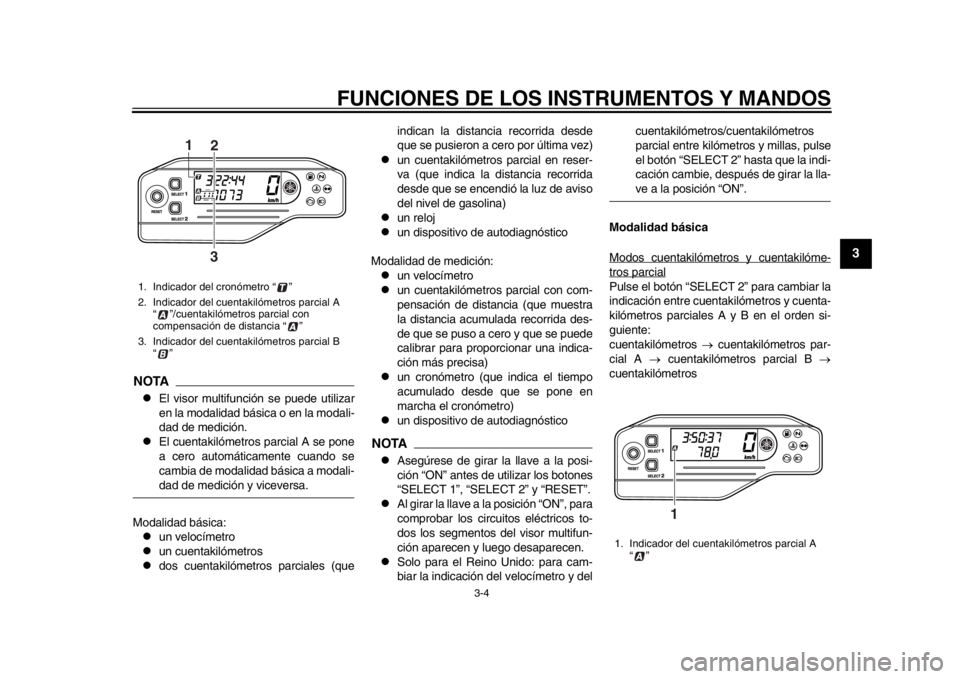

1. Indicador del cronómetro “ ”
2. Indicador del cuentak ilómetros parcial A
“ ”/cuentakilómetros parcial con
compensación de distancia “ ”
3. Indicador del cuentak ilómetros parcial B
“”
1
3
2
1. Indicador del cuentak ilómetros parcial A
“”
1
32D-9-SB.book 4 ページ ２０１３年７月１８日　木曜日　午後２時３０分

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
1
23
4
5
6
7
8
9
NOTACuando se selecciona el cuentakilómetros
parcial A se ilumina el indicador “ ” y cuan-
do se selecciona el cuentakilómetros par-cial B se ilumina el indicador “ ”.
Si se enciende la luz de aviso del nivel de
gasolina (véase la página 3-2), la indicación
cambia automáticamente a cuentakilóme-
tros parcial en reserva de gasolina “F” y em-
pieza a contar la distancia recorrida desde
ese punto. En ese caso, pulse el botón “SE-
LECT 2” para cambiar la indicación entre
las diferentes funciones de cuentakilóme-
tros parciales y cuentakilómetros en el or-
den siguiente:
cuentakilómetros parcial en reserva de ga-
solina “F”  cuentakilómetros  cuentaki- lómetros parcial A
 cuentakilómetros
parcial B  cuentakilómetros parcial en re-
serva de gasolina “F”
NOTAEs posible que la luz de aviso del nivel de
gasolina no funcione con precisión cuando
se circula por caminos, ya que la medición
del nivel de gasolina varía con el movimien-to y la inclinación del vehículo.
Si se activa la luz de aviso del nivel de ga-
solina durante la marcha con la modalidad
de medición seleccionada, cambie a la mo-
dalidad básica y pulse el botón “SELECT 2”
para mostrar el cuentakilómetros parcial en
reserva.NOTAPara cambiar de modalidad básica a moda-
lidad de medición el cronómetro y el cuen-
takilómetros parcial con compensación dedistancia tienen que estar parados. Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT 2” y seguidamente pulse el botón
“RESET” durante al menos un segundo. Si
no pone a cero de forma manual el cuenta-
kilómetros parcial en reserva de gasolina,
este se pondrá a cero automáticamente y
se restablecerá la visualización del modo
anterior después de repost
ar y de recorrer 5
km (3 mi).
Reloj
Cuando la llave de contacto se gira a la po-
sición “ON”, se visualiza el reloj.
Para poner el reloj en hora1. Pulse el botón “SELECT 1” durante al menos dos segundos.

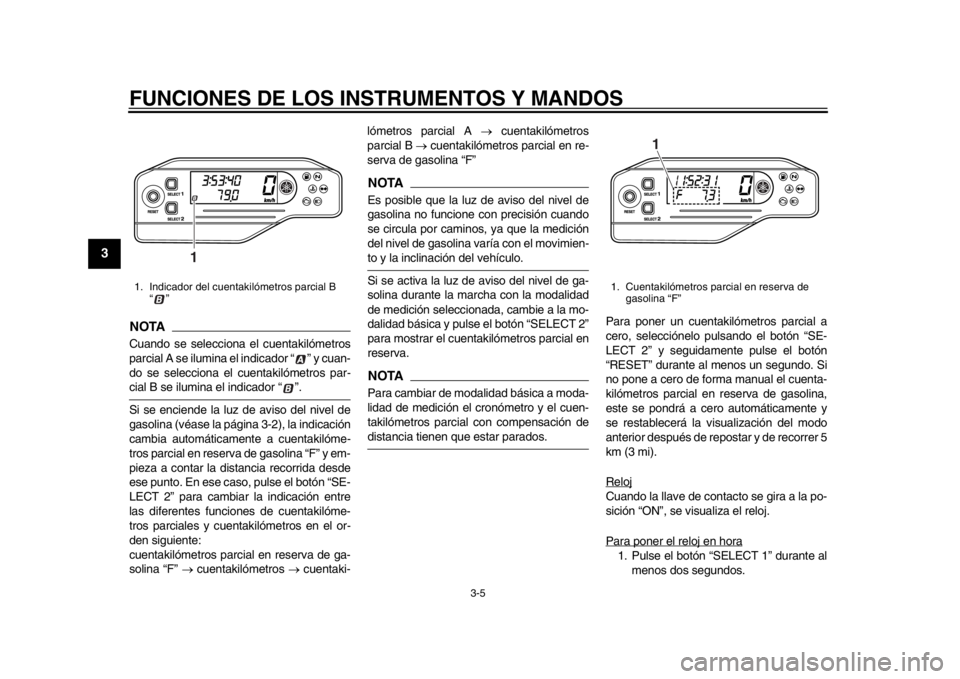

1. Indicador del cuentak ilómetros parcial B
“”
1
1. Cuentakilómetros parcial en reserva de gasolina “F”
1
32D-9-SB.book 5 ページ ２０１３年７月１８日　木曜日　午後２時３０分
