YAMAHA WR 400F 2002 Owners Manual

5 - 28
CHAS
FOURCHE AVANT

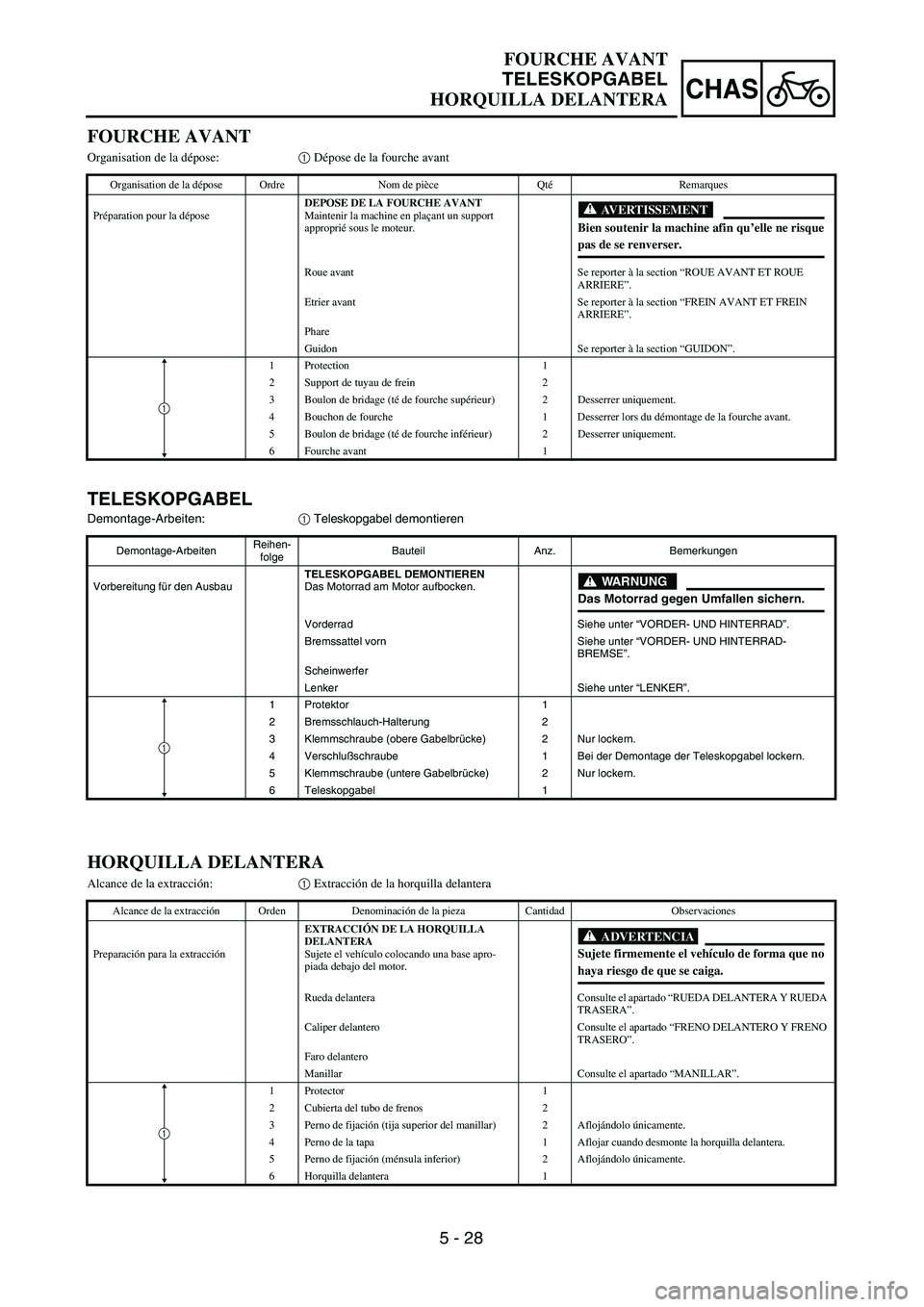

Organisation de la dépose:1 Dépose de la fourche avant
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DE LA FOURCHE AVANT
Maintenir la machine en plaçant un support
approprié sous le moteur.
Roue avant Se reporter à la section “ROUE AVANT ET ROUE
ARRIERE”.
Etrier avant Se reporter à la section “FREIN AVANT ET FREIN
ARRIERE”.
Phare
Guidon Se reporter à la section “GUIDON”.
1 Protection 1
2 Support de tuyau de frein 2
3 Boulon de bridage (té de fourche supérieur) 2 Desserrer uniquement.
4 Bouchon de fourche 1 Desserrer lors du démontage de la fourche avant.
5 Boulon de bridage (té de fourche inférieur) 2 Desserrer uniquement.
6 Fourche avant 1
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
1
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
TELESKOPGABEL
Demontage-Arbeiten:1 Teleskopgabel demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den AusbauTELESKOPGABEL DEMONTIEREN
Das Motorrad am Motor aufbocken.
Vorderrad Siehe unter “VORDER- UND HINTERRAD”.
Bremssattel vorn Siehe unter “VORDER- UND HINTERRAD-
BREMSE”.
Scheinwerfer
Lenker Siehe unter “LENKER”.
1 Protektor 1
2 Bremsschlauch-Halterung 2
3 Klemmschraube (obere Gabelbrücke) 2 Nur lockern.
4 Verschlußschraube 1 Bei der Demontage der Teleskopgabel lockern.
5 Klemmschraube (untere Gabelbrücke) 2 Nur lockern.
6 Teleskopgabel 1
WARNUNG
Das Motorrad gegen Umfallen sichern.
1
HORQUILLA DELANTERA
Alcance de la extracción:1 Extracción de la horquilla delantera
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
Preparación para la extracciónEXTRACCIÓN DE LA HORQUILLA
DELANTERA
Sujete el vehículo colocando una base apro-
piada debajo del motor.
Rueda delantera Consulte el apartado “RUEDA DELANTERA Y RUEDA
TRASERA”.
Caliper delantero Consulte el apartado “FRENO DELANTERO Y FRENO
TRASERO”.
Faro delantero
Manillar Consulte el apartado “MANILLAR”.
1 Protector 1
2 Cubierta del tubo de frenos 2
3 Perno de fijación (tija superior del manillar) 2 Aflojándolo únicamente.
4 Perno de la tapa 1 Aflojar cuando desmonte la horquilla delantera.
5 Perno de fijación (ménsula inferior) 2 Aflojándolo únicamente.
6 Horquilla delantera 1
ADVERTENCIA
Sujete firmemente el vehículo de forma que no
haya riesgo de que se caiga.
1

5 - 29
CHASFRONT FORK
EC558000

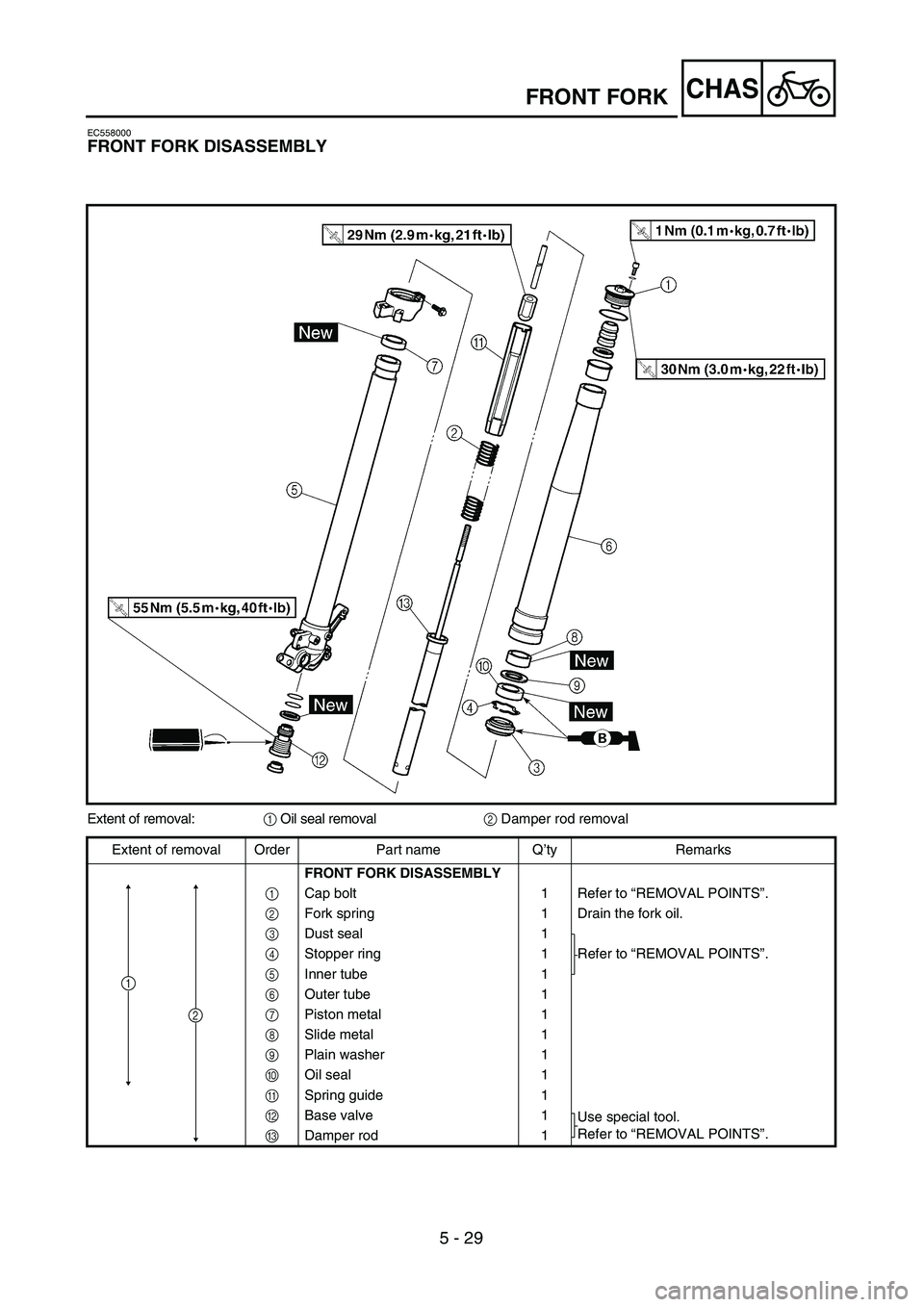

FRONT FORK DISASSEMBLY
Extent of removal:1 Oil seal removal2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”. 4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Plain washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1
Use special tool.
Refer to “REMOVAL POINTS”.
C Damper rod 1
1
2

5 - 29
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
TELESKOPGABEL DEMONTIEREN
Demontage-Arbeiten:1 Dichtring demontieren2 Dämpferrohr demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIEREN
1Verschlußschraube 1 Siehe unter “AUSBAU”.
2Gabelfeder 1 Das Gabelöl ablassen.
3Staubschutzring 1
Siehe unter “AUSBAU”. 4Sicherungsring 1
5Gleitrohr 1
6Standrohr 1
7Kolbenbuchse 1
8Gleitbuchse 1
9Beilagscheibe 1
0Dichtring 1
AFedersitz 1
BLuftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
CDämpferrohr 1
2
1
DEMONTAGE DE LA FOURCHE AVANT
Organisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE DE LA FOURCHE AVANT
1Boulon capuchon 1 Se reporter à “POINTS DE DEPOSE”.
2Ressort de fourche 1 Vidanger d’huile de fourche.
3Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4Bague d’arrêt1
5Tube interne 1
6Tube externe 1
7Bague coulissante de piston 1
8Bague antifriction 1
9Rondelle ordinaire 1
0Bague d’étanchéité1
AGuide de ressort 1
BSoupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
CTige d’amortisseur 1
2
1
DESMONTAJE DE LA HORQUILLA DELANTERA
Alcance de la extracción:1 Extracción del retén de aceite2 Extracción de la barra amortiguadora
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DE LA HORQUILLA
DELANTERA
1Perno de la tapa 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2Resorte de la horquilla 1 Drene el aceite de la horquilla.
3Guardapolvos 1
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 4Aro de tope 1
5Tubo interno 1
6Tubo externo 1
7Metal del pistón1
8Metal deslizante 1
9Arandela plana 1
0Retén de aceite 1
AGuía del resorte 1
BVálvula base 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
CBarra amortiguadora 1
2
1

5 - 30
CHASFRONT FORK
EC556000

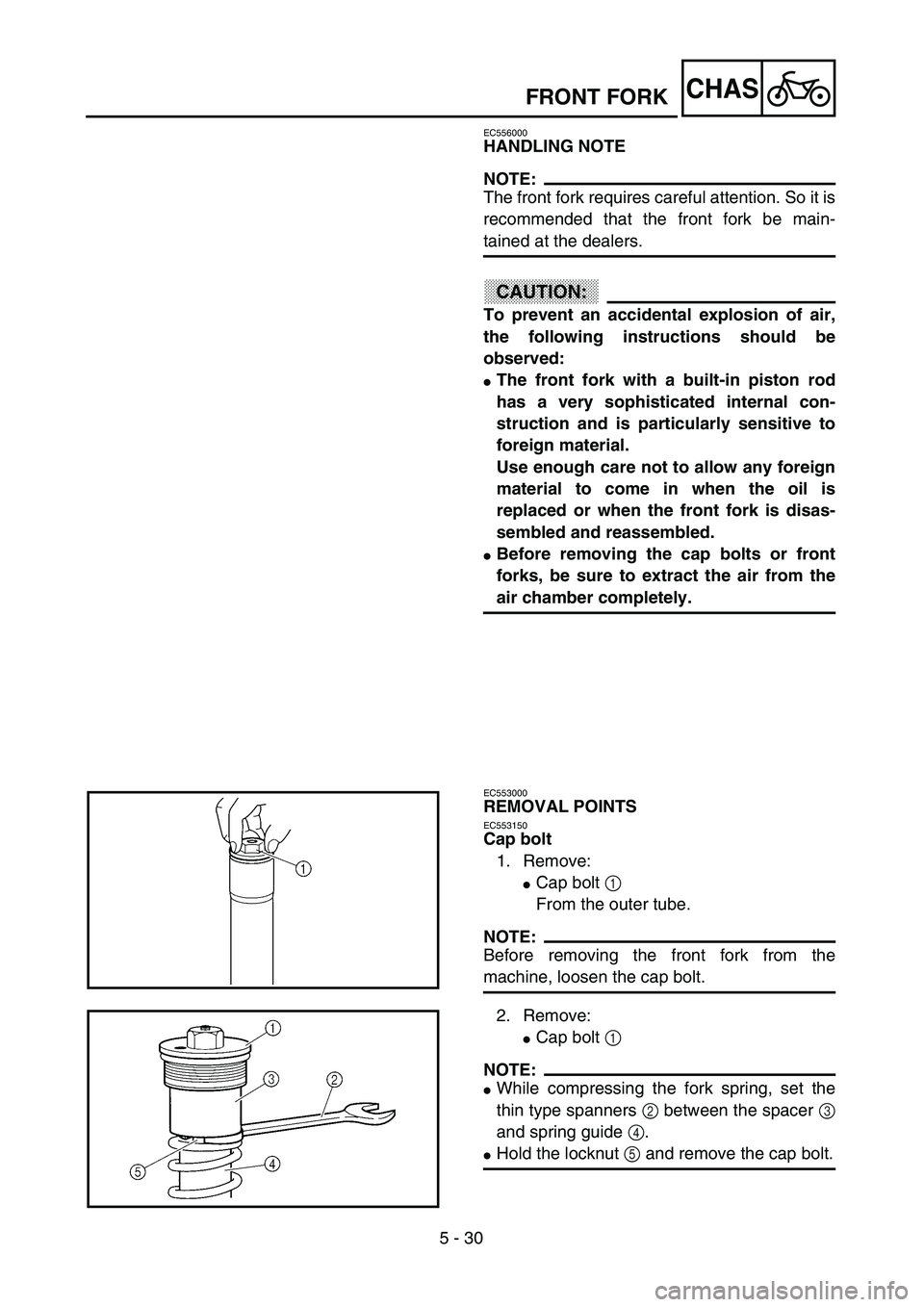

HANDLING NOTE
NOTE:
The front fork requires careful attention. So it is
recommended that the front fork be main-
tained at the dealers.
CAUTION:
To prevent an accidental explosion of air,
the following instructions should be
observed:
The front fork with a built-in piston rod
has a very sophisticated internal con-
struction and is particularly sensitive to
foreign material.
Use enough care not to allow any foreign
material to come in when the oil is
replaced or when the front fork is disas-
sembled and reassembled.
Before removing the cap bolts or front
forks, be sure to extract the air from the
air chamber completely.
EC553000
REMOVAL POINTS
EC553150
Cap bolt
1. Remove:
Cap bolt 1
From the outer tube.
NOTE:
Before removing the front fork from the
machine, loosen the cap bolt.
2. Remove:
Cap bolt 1
NOTE:
While compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
Hold the locknut 5 and remove the cap bolt.

5 - 30
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert beson-
dere Aufmerksamkeit und sollte am
besten vom Yamaha-Händler gewar-
tet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust
und damit verbundene Gefahren
zu vermeiden, unbedingt folgen-
de Hinweise beachten.
Der feine Teleskopgabel-Mecha-
nismus ist sehr auf Fremdstoffe
anfällig.
Deshalb beim Gabelölwechsel
sowie bei der Demontage und -
Montage darauf achten, daß
keine Fremdstoffe in die Tele-
skopgabel eindringen.
Vor dem Lösen der Verschluß-
schrauben unbedingt die Luft
aus den Gabelbeinen vollstän-
dig ablassen.
AUSBAU
Verschlußschraube
1. Demontieren:
Verschlußschraube 1
(vom Standrohr)
HINWEIS:
Die Verschlußschrauben vor der Te-
leskopgabel-Demontage lockern.
2. Demontieren:
Verschlußschraube 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegenhal-
ten und die Verschlußschraube lö-
sen. REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soi-
gneuse attention. Il est donc recom-
mandé de la faire entretenir chez le
revendeur.
ATTENTION:
Pour éviter une explosion accidentelle,
les instructions suivantes doivent être
observées:
La construction interne d’une four-
che avant à tige de piston incorpo-
rée est très sophistiquée et est
particulièrement sensible aux subs-
tances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
Avant de dévisser les boulons capu-
chons ou d’enlever la fourche avant,
être sûr d’avoir complètement
extrait l’air du réservoir d’air.
POINTS DE DEPOSE
Boulon capuchon
1. Déposer:
Boulon capuchon 1
Du tube externe.
N.B.:
Avant de démonter la fourche avant de la
machine, desserrer le boulon capuchon.
2. Déposer:
Boulon capuchon 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
Maintenir le contre-écrou 5 et retirer
le boulon capuchon.NOTA DE MANEJO
NOTA:
La horquilla delantera requiere una aten-
ción especial. Por ello, recomendamos
que el mantenimiento de la horquilla
delantera se realice en el concesionario.
PRECAUCION:
Para evitar una explosión accidental,
tenga en cuenta las siguientes instruc-
ciones:
La horquilla delantera, con una
varilla del pistón incorporada, tiene
una construcción interna muy sofis-
ticada que es especialmente sensible
a los materiales extraños.
Tenga especial cuidado en que no
penetre ningún material extraño
cuando cambie el aceite o cuando
desmonte la horquilla delantera y la
monte nuevamente.
Antes de extraer los pernos de la
tapa o las horquillas delanteras, ase-
gúrese de extraer completamente el
aire de la cámara de aire.
PUNTOS DE EXTRACCIÓN
Perno de la tapa
1. Extraer:
Perno de la tapa 1
Desde el tubo externo.
NOTA:
Antes de extraer la horquilla delantera
del vehículo, afloje el perno de la tapa.
2. Extraer:
Perno de la tapa 1
NOTA:
Mientras comprime el resorte de la
horquilla, coloque una llave inglesa
delgada 2 entre el separador 3 y la
guía del resorte 4.
Sujete la contratuerca 5 y extraiga el
perno de la tapa.

5 - 31
CHAS
EC553201

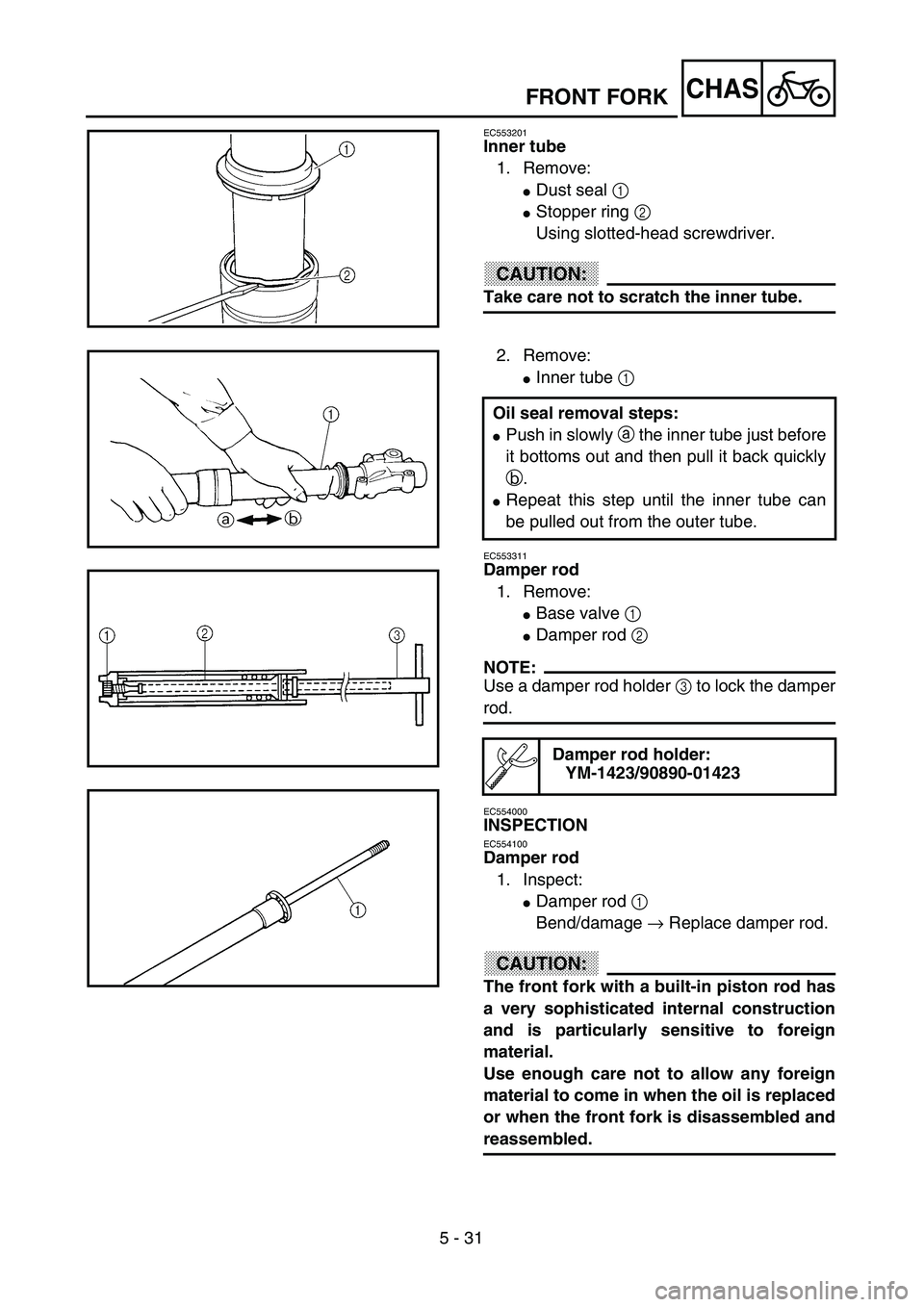

Inner tube
1. Remove:
Dust seal 1
Stopper ring 2
Using slotted-head screwdriver.
CAUTION:
Take care not to scratch the inner tube.
2. Remove:
Inner tube 1
EC553311
Damper rod
1. Remove:
Base valve 1
Damper rod 2
NOTE:
Use a damper rod holder 3 to lock the damper
rod.
EC554000
INSPECTION
EC554100
Damper rod
1. Inspect:
Damper rod 1
Bend/damage → Replace damper rod.
CAUTION:
The front fork with a built-in piston rod has
a very sophisticated internal construction
and is particularly sensitive to foreign
material.
Use enough care not to allow any foreign
material to come in when the oil is replaced
or when the front fork is disassembled and
reassembled.Oil seal removal steps:
Push in slowly a the inner tube just before
it bottoms out and then pull it back quickly
b.
Repeat this step until the inner tube can
be pulled out from the outer tube.
Damper rod holder:
YM-1423/90890-01423
FRONT FORK

5 - 31
CHAS
Gleitrohr
1. Demontieren:
Staubschutzring 1
Sicherungsring 2
Einen Schlitzschraubendre-
her verwenden.
ACHTUNG:
Das Gleitrohr nicht beschädigen.
2. Demontieren:
Gleitrohr 1
Arbeitsschritte
Standrohr langsam in das Gleit-
rohr hineinschieben a und kurz
vor dem Anschlag rasch zurück-
ziehen b.
Vorgang wiederholen, bis das
Standrohr sich vom Gleitrohr
trennt.
Dämpferrohr
1. Demontieren:
Luftventil 1
Dämpferrohr 2
HINWEIS:
Das Dämpferrohr mit dem Dämpfer-
rohr-Halter 3 festhalten.
PRÜFUNG
Dämpferrohr
1. Kontrollieren:
Dämpferrohr 1
Verbiegung/Beschädigung
→ Erneuern.
ACHTUNG:
Die Kolbenstange und der gesam-
te interne Teleskopgabel-Mecha-
nismus sind sehr empfindlich ge-
gen Fremdkörper.
Beim Zerlegen und Zusammenbau
der Teleskopgabel darauf achten,
daß keinerlei Fremdkörper in das
Gabelöl gelangen.
Dämpferrohr-Halter
YM-1423/90890-01423
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
Tube interne
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
ATTENTION:
Faire attention à ne pas rayer le tube
interne.
2. Déposer:
Tube interne 1
Etapes de la dépose de la bague
d’étanchéité:
Enfoncer lentement a le tube
interne jusqu’à ce qu’il soit presque
en butée puis le retirer rapidement
b.
Répéter cette opération jusqu’à ce
que le tube interne puisse être
enlevé du tube externe.
Tige d’amortisseur
1. Déposer:
Soupape de base 1
Tige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur
3 pour bloquer la tige d’amortisseur.
CONTROLE
Tige d’amortisseur
1. Contrôler:
Tige d’amortisseur 1
Courbure/endommagement →
Changer la tige d’amortisseur.
ATTENTION:
La construction interne d’une four-
che avant à tige de piston incorporée
est très sophistiquée et est particuliè-
rement sensible aux substances étran-
gères.
Faire suffisamment attention à ne pas
laisser pénétrer de substances étran-
gères lorsque l’huile est remplacée ou
lorsque la fourche avant est démontée
ou remontée.
Poignée de tige d’amortis-
seur:
YM-1423/90890-01423
Tubo interno
1. Extraer:
Guardapolvos 1
Aro de tope 2
Con un destornillador de
cabeza ranurada.
PRECAUCION:
Tenga cuidado de no arañar el tubo
interno.
2. Extraer:
Tubo interno 1
Pasos de extracción del retén de
aceite:
Empuje hacia adentro lentamente el
tubo interno a justo antes de que
toque el fondo y después sáquelo
rápidamente b.
Repita este paso hasta que el tubo
interno pueda extraerse del tubo
externo.
Barra amortiguadora
1. Extraer:
Válvula base 1
Barra amortiguadora 2
NOTA:
Utilice un soporte de la barra amortigua-
dora 3 para bloquear la barra amorti-
guadora.
INSPECCIÓN
Barra amortiguadora
1. Inspeccionar:
Barra amortiguadora 1
Deformación/daños → Reem-
plazar la barra amortiguadora.
PRECAUCION:
La horquilla delantera, con una vari-
lla del pistón incorporada, tiene una
construcción interna muy sofisticada
que es especialmente sensible a los
materiales extraños.
Tenga especial cuidado en que no
penetre ningún material extraño
cuando cambie el aceite o cuando des-
monte la horquilla delantera y la
monte nuevamente.
Soporte de la barra amor-
tiguadora:
YM-1423/90890-01423

5 - 32
CHAS
EC554200

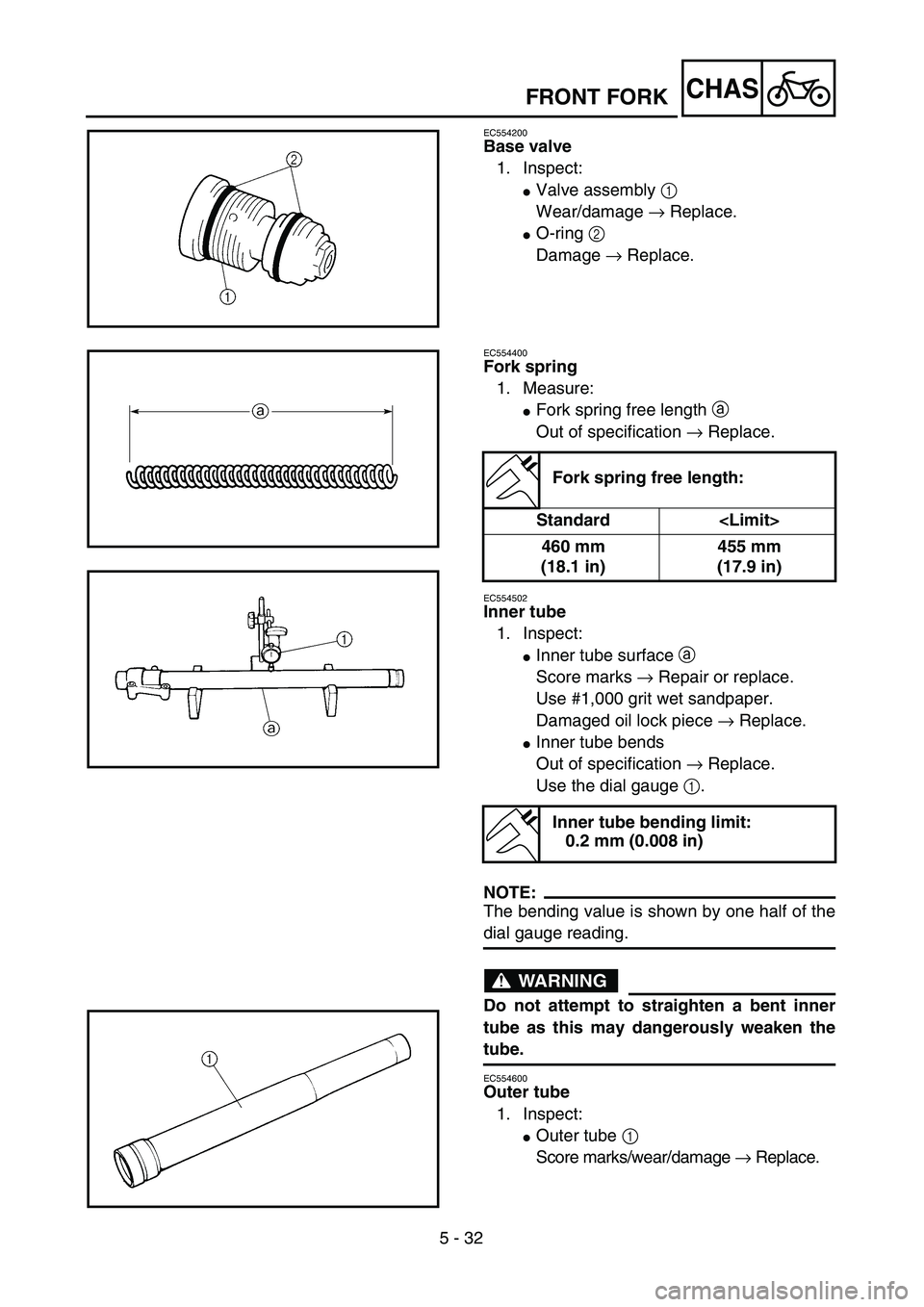

Base valve
1. Inspect:
Valve assembly 1
Wear/damage → Replace.
O-ring 2
Damage → Replace.
EC554400
Fork spring
1. Measure:
Fork spring free length a
Out of specification → Replace.
EC554502
Inner tube
1. Inspect:
Inner tube surface a
Score marks → Repair or replace.
Use #1,000 grit wet sandpaper.
Damaged oil lock piece → Replace.
Inner tube bends
Out of specification → Replace.
Use the dial gauge 1.
NOTE:
The bending value is shown by one half of the
dial gauge reading.
WARNING
Do not attempt to straighten a bent inner
tube as this may dangerously weaken the
tube.
EC554600
Outer tube
1. Inspect:
Outer tube 1
Score marks/wear/damage → Replace.
Fork spring free length:
Standard
460 mm
(18.1 in)455 mm
(17.9 in)
Inner tube bending limit:
0.2 mm (0.008 in)
FRONT FORK

5 - 32
CHAS
Luftventil
1. Kontrollieren:
Luftventil 1
Verschleiß/Beschädigung →
Erneuern.
O-Ring 2
Beschädigung → Erneuern.
Gabelfeder
1. Messen:
Ungespannte Länge der Ga-
belfeder a
Unvorschriftsmäßig →
Erneuern.
Gleitrohr
1. Kontrollieren:
Gleitrohr a
Riefen → Instand setzen
oder erneuern.
Naßschleifpapier der Kör-
nung 1.000 verwenden.
Dämpferrohrbuchse
beschädigt → Erneuern.
Standrohrverbiegung
Unvorschriftsmäßig →
Erneuern.
Eine Meßuhr 1 verwenden.
HINWEIS:
Die Verbiegung entspricht der Hälfte
der Meßuhr-Anzeige.
WARNUNG
Niemals versuchen, ein verzoge-
nes Standrohr zu richten, weil da-
durch seine Stabilität verloren
geht.
Standrohr
1. Kontrollieren:
Standrohr 1
Riefen/Verschleiß/Beschä-
digung → Erneuern.
Ungespannte Länge der
Gabelfeder
Standard
460 mm 455 mm
Max. Standrohrverbie-
gung
0,2 mm
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
Soupape de base
1. Contrôler:
Ensemble clapet 1
Usure/endommagement →
Changer.
Joint torique 2
Endommagement → Changer.
Ressort de fourche
1. Mesurer:
Longueur libre de ressort de
fourche a
Hors spécification → Changer.
Tube interne
1. Contrôler:
Tube interne a
Rayures → Réparer ou rempla-
cer.
Utiliser du papier de verre
humide n˚ 1.000.
Butée hydraulique endomma-
gée → Changer.
Déformations de tube interne
Hors spécification → Changer.
Utiliser le comparateur 1.
N.B.:
La valeur de courbure est indiquée par la
moitié de la valeur du comparateur à
cadran.
AVERTISSEMENT
Ne pas tenter de redresser un tube
interne tordu, car cela risquerait de
l’affaiblir dangereusement.
Tube externe
1. Contrôler:
Tube externe 1
Rayures/usure/endommage-
ment → Changer.
Longueur libre de ressort
de fourche:
Standard
460 mm
(18,1 in)455 mm
(17,9 in)
Limite de déformation de
tube interne:
0,2 mm (0,008 in)
Válvula base
1. Inspeccionar:
Conjunto de la válvula 1
Desgaste/daños → Reempla-
zar.
Junta tórica 2
Daños → Reemplazar.
Resorte de la horquilla
1. Medir:
Longitud libre del resorte de la
horquilla a
Fuera de especificaciones →
Reemplazar.
Tubo interno
1. Inspeccionar:
Superficie del tubo interno a
Marcas de muescas → Reparar
o reemplazar.
Utilice papel esmeril húmedo
de grado 1.000.
Pieza de bloqueo del aceite
dañada → Reemplazar.
Deformaciones del tubo
interno
Fuera de especificaciones →
Reemplazar.
Utilice el calibre de cuadrantes
1.
NOTA:
El valor de deformación se indica como
la mitad del valor de la lectura del cali-
bre de cuadrantes.
ADVERTENCIA
No intente enderezar un tubo interno
deformado ya que podría debilitarlo
peligrosamente.
Tubo externo
1. Inspeccionar:
Tubo externo 1
Marcas de muestras/desgaste/
daños → Reemplazar.
Longitud libre del resorte
de la horquilla:
Estándar
460 mm
(18,1 in)455 mm
(17,9 in)
Límite de deformación del
tubo interno:
0,2 mm (0,008 in)

5 - 33
CHAS
EC554700

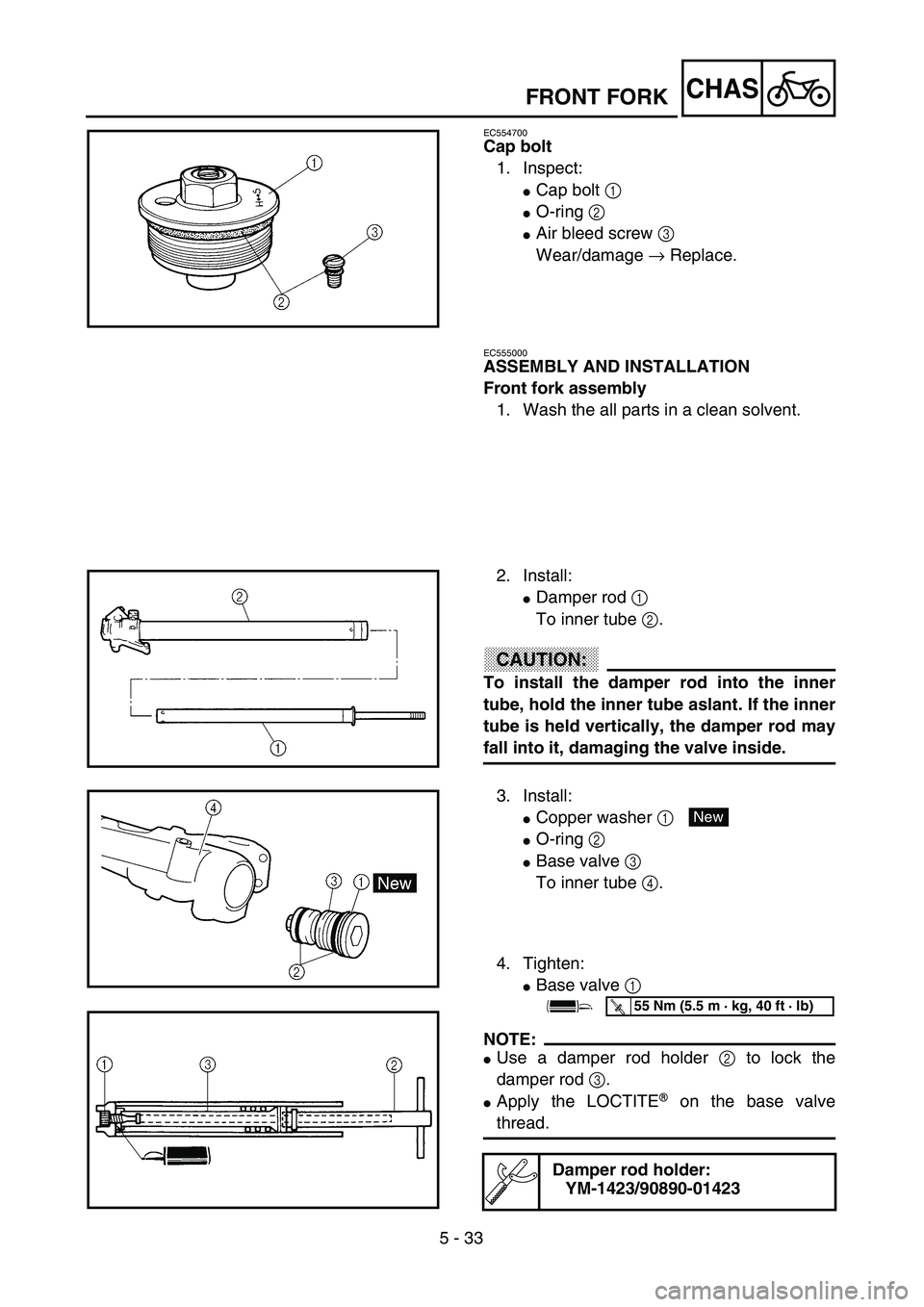

Cap bolt
1. Inspect:
Cap bolt 1
O-ring 2
Air bleed screw 3
Wear/damage → Replace.
FRONT FORK
EC555000
ASSEMBLY AND INSTALLATION
Front fork assembly
1. Wash the all parts in a clean solvent.
2. Install:
Damper rod 1
To inner tube 2.
CAUTION:
To install the damper rod into the inner
tube, hold the inner tube aslant. If the inner
tube is held vertically, the damper rod may
fall into it, damaging the valve inside.
3. Install:
Copper washer 1
O-ring 2
Base valve 3
To inner tube 4.
4. Tighten:
Base valve 1
NOTE:
Use a damper rod holder 2 to lock the
damper rod 3.
Apply the LOCTITE® on the base valve
thread.
Damper rod holder:
YM-1423/90890-01423
New
T R..55 Nm (5.5 m · kg, 40 ft · lb)
