CHAPTER 3
REGULAR INSPECTION AND
ADJUSTMENTS
MAINTENANCE INTERVALS
................... 3-1
PRE-OPERATION INSPECTION
AND MAINTENANCE
............................... 3-4
ENGINE
..................................................... 3-5
CHASSIS
................................................. 3-26
ELECTRICAL
.......................................... 3-47
CHAPTER 4
ENGINE
SEAT, FUEL TANK
AND SIDE COVERS
................................. 4-1
EXHAUST PIPE AND SILENCER
............ 4-2
RADIATOR
................................................ 4-4
CARBURETOR
......................................... 4-8
CAMSHAFTS
.......................................... 4-21
CYLINDER HEAD
................................... 4-28
VALVES AND VALVE SPRINGS
........... 4-32
CYLINDER AND PISTON
....................... 4-41
CLUTCH (WR426F)
................................ 4-48
CLUTCH (WR400F)
................................ 4-55
OIL FILTER, WATER PUMP
AND CRANKCASE COVER (RIGHT)
.... 4-62
BALANCER
............................................ 4-69
OIL PUMP
............................................... 4-72
KICK AXLE AND SHIFT SHAFT
............ 4-76
CDI MAGNETO
....................................... 4-83
ENGINE REMOVAL
................................ 4-87
CRANKCASE AND CRANKSHAFT
....... 4-92
TRANSMISSION, SHIFT CAM
AND SHIFT FORK
................................ 4-101

2 - 2
SPEC

GENERAL SPECIFICATIONS (WR426F)
Oil capacity:
Engine oil
Periodic oil change 1.5 L (1.32 Imp qt, 1.59 US qt)
With oil filter replacement 1.6 L (1.41 Imp qt, 1.69 US qt)
Total amount 1.7 L (1.50 Imp qt, 1.80 US qt)
Coolant capacity (including all routes): 1.2 L (1.06 Imp qt, 1.27 US qt)
Air filter: Wet type element
Fuel:
Type Premium unleaded fuel with a research octane
number of 95 or higher. (Except for AUS)
Unleaded fuel only (For AUS)
Tank capacity 12 L (2.64 Imp gal, 3.17 US gal)
(For USA, CDN)
8.0 L (1.76 Imp gal, 2.11 US gal)
(Except for USA, CDN)
Reserve 1.6 L (0.35 Imp gal, 0.42 US gal)
(For USA, CDN)
1.4 L (0.31 Imp gal, 0.37 US gal)
(Except for USA, CDN)
Carburetor:
Type FCR-MX39
Manufacturer KEIHIN
Spark plug:
Type/manufacturer CR8E/NGK
U24ESR-N/DENSO
Gap 0.7 ~ 0.8 mm (0.028 ~ 0.031 in)
Clutch type: Wet, multiple-disc
Transmission:
Primary reduction system Gear
Primary reduction ratio 62/21 (2.952)
Secondary reduction system Chain drive
Secondary reduction ratio 50/14 (3.571)
Transmission type Constant mesh, 5-speed
Operation Left foot operation
Gear ratio: 1st 29/12 (2.416)
2nd 26/15 (1.733)
3rd 21/16 (1.312)
4th 21/20 (1.050)
5th 21/25 (0.840)
Chassis:
Frame type Semi double cradle
Caster angle 27.8˚
Trail 123 mm (4.84 in)

2

2 - 10
SPEC

MAINTENANCE SPECIFICATIONS (WR426F)
Item Standard
Lubrication chart:
Pressure feed
Splashed scavenge
Oil strainer
Oil pan Oil pump rotor 2
Oil pump rotor 1
Oil tank
Oil filter
Check ball
Cylinder head
Crank pinPiston pinPiston
Drive axleMain axleTransmission gears
Camshaft
Valve lifter

2 - 27
SPECMAINTENANCE SPECIFICATIONS (WR400F)
Item Standard
Lubrication chart:
Pressure feed
Splashed scavenge
Oil strainer
Oil pan Oil pump rotor 2
Oil pump rotor 1
Oil tank
Oil filter
Check ball
Cylinder head
Crank pinPiston pinPiston
Drive axleMain axleTransmission gears
Camshaft
Valve lifter

2 - 4
CARACTERISTIQUES D’ENTRETIEN (WR426F)
SPEC

CARACTERISTIQUES D’ENTRETIEN (WR426F)
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 95,00 à 95,01 mm
(3,7402 à 3,7406 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission “A” 31,7 à 31,8 mm
(1,2480 à 1,2520 in)31,6 mm
(1,244 in)
“B” 22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Echappement “A” 31,2 à 31,3 mm
(1,2283 à 1,2323 in)31,1 mm
(1,224 in)
“B” 22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

2 - 14
CARACTERISTIQUES D’ENTRETIEN (WR426F)SPEC
Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de jante avant 21 ´ 1,60/aluminum ----
Taille/matériau de jante arrière 18 ´ 2,15/aluminum ----
Limite de voile de jante
Radial ---- 2,0 mm (0,08 in)
Latéral ---- 2,0 mm (0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 maillons + attache ----
Flèche de la chaîne 40 à 50 mm (1,6 à 2,0 in) ----
Longueur de chaîne (10 maillons) ----150,1 mm (5,91 in)
Frein à disque avant:
Diamètre extérieur ´ épaisseur 250 ´ 3,0 mm (9,84 ´ 0,12 in) 250 ´ 2,5 mm
(9,84 ´ 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1 mm (0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) ´ 2 ----
Type de liquide de frein DOT n˚4 ----
Frein à disque arrière:
Diamètre extérieur ´ épaisseur 240 ´ 4,0 mm (9,45 ´ 0,16 in) 240 ´ 3,5 mm
(9,45 ´ 0,14 in)
Limite de flèche ----0,15 mm (0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diamètre intérieur de maître-cylindre 12,7 mm (0,500 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) ´ 1 ----
Type de liquide de frein DOT n˚4 ----
Levier de frein et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(hauteur en dessous le haut du repose-pied)5 mm (0,20 in) ----
Jeu de levier d’embrayage (au pivot du levier) 2 à 4 mm (0,08 à 0,16 in) ----
Jeu à la poignée d’accélération 3 à 5 mm (0,12 à 0,20 in) ----Article Standard Limite

2 - 21
CARACTERISTIQUES D’ENTRETIEN (WR400F)SPEC
CARACTERISTIQUES D’ENTRETIEN (WR400F)
MOTEUR
Article Standard Limite
Culasse:
Limite de déformation ---- 0,05 mm
(0,002 in)
Cylindre:
Alésage 92,00 à 92,01 mm
(3,6220 à 3,6224 in)----
Limite d’ovalisation ---- 0,05 mm
(0,002 in)
Arbre à cames:
Méthode d’entraînement Transmission par chaîne (gauche) ----
Diamètre intérieur de chapeau 22,000 à 22,021 mm
(0,8661 à 0,8670 in)----
Diamètre extérieur d’arbre à cames 21,967 à 21,980 mm
(0,8648 à 0,8654 in)----
Jeu entre arbre à cames et chapeau 0,020 à 0,054 mm
(0,0008 à 0,0021 in)0,08 mm
(0,003 in)
Dimensions de came
Admission “A” 31,7 à 31,8 mm
(1,248 à 1,252 in)31,6 mm
(1,244 in)
“B” 22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Echappement “A” 31,2 à 31,3 mm
(1,2283 à 1,2323 in)31,1 mm
(1,224 in)
“B” 22,95 à 23,05 mm
(0,9035 à 0,9075 in)22,85 mm
(0,900 in)
Limite de voile d’arbre à cames ---- 0,03 mm
(0,0012 in)
A
B

2 - 31
CARACTERISTIQUES D’ENTRETIEN (WR400F)SPEC
Roue:
Type de roue avant Roue à rayons ----
Type de roue arrière Roue à rayons ----
Taille/matériau de jante avant 21 ´ 1,60/aluminum ----
Taille/matériau de jante arrière 18 ´ 2,15/aluminum ----
Limite de voile de jante
Radial ---- 2,0 mm (0,08 in)
Latéral ---- 2,0 mm (0,08 in)
Chaîne de transmission:
Type/fabricant DID520VM/DAIDO ----
Nombre de maillons 113 maillons + attache ----
Flèche de la chaîne 40 à 50 mm (1,6 à 2,0 in) ----
Longueur de chaîne (10 maillons) ----150,1 mm (5,91 in)
Frein à disque avant:
Diamètre extérieur ´ épaisseur 250 ´ 3,0 mm (9,84 ´ 0,12 in) 250 ´ 2,5 mm
(9,84 ´ 0,10 in)
Epaisseur de plaquette 4,4 mm (0,17 in) 1 mm (0,04 in)
Diamètre intérieur de maître-cylindre 11,0 mm (0,433 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) ´ 2 ----
Type de liquide de frein DOT n˚4 ----
Frein à disque arrière:
Diamètre extérieur ´ épaisseur 240 ´ 4,0 mm (9,45 ´ 0,16 in) 240 ´ 3,5 mm
(9,45 ´ 0,14 in)
Limite de flèche ----0,15 mm (0,006 in)
Epaisseur de plaquette 6,4 mm (0,25 in) 1,0 mm (0,04 in)
Diamètre intérieur de maître-cylindre 12,7 mm (0,500 in) ----
Diamètre intérieur de cylindre d’étrier 27,0 mm (1,063 in) ´ 1 ----
Type de liquide de frein DOT n˚4 ----
Levier de frein et pédale de frein:
Position du levier de frein 95 mm (3,74 in) ----
Hauteur de la pédale de frein
(hauteur en dessous le haut du repose-pied)5 mm (0,20 in) ----
Jeu de levier d’embrayage (au pivot du levier) 2 à 4 mm (0,08 à 0,16 in) ----
Jeu à la poignée d’accélération 3 à 5 mm (0,12 à 0,20 in) ----Article Standard Limite

3 - 1
INSP
ADJ

MAINTENANCE INTERVALS
EC300000
REGULAR INSPECTION AND ADJUSTMENTS
MAINTENANCE INTERVALS
The following schedule is intended as a general guide to maintenance and lubrication. Bear in mind
that such factors as weather, terrain, geographical location, and individual usage will alter the
required maintenance and lubrication intervals. If you are a doubt as to what intervals to follow in
maintaining and lubricating your machine, consult your Yamaha dealer.
ItemAfter
break-inEvery
race
Every
third
or
500 km
(300 mi)Every
fifth
or
1,000 km
(600 mi)
As re-
quiredRemarks
ENGINE OIL
Replace
cc
OIL FILTER
Clean
cc
VALVES
Check the valve clearances.
Inspect
Replace
cc
c
c
The engine must be cold.
Check the valve seats and
valve stems for wear.
VALVE SPRINGS
Inspect
Replace
c
c
Check the free length and
the tilt.
VALVE LIFTERS
Inspect
Replace
c
c
Check for scratches and
wear.
CAMSHAFTS
Inspect
Replace
c
c
Inspect the camshaft sur-
face.
CAMSHAFT SPROCKETS
Inspect
Replace
c
c
Check for wear on the
teeth and for damage.
PISTON
Inspect
Clean
Replace
cc
c
c
Inspect crack
Remove carbon
PISTON RING
Inspect
Replace
c
cc
Check ring end gap
PISTON PIN
Inspect
Replace
c
c
CYLINDER HEAD
Inspect and clean
c
Remove carbon
Change gasket
CYLINDER
Inspect and clean
Replace
c
c
Inspect score marks
Inspect wear
CLUTCH
Inspect and adjust
Replace
cc
c
Inspect housing, friction
plate, clutch plate and
spring
TRANSMISSION
Inspect
Replace bearing
c
c


3

4 - 64
ENG

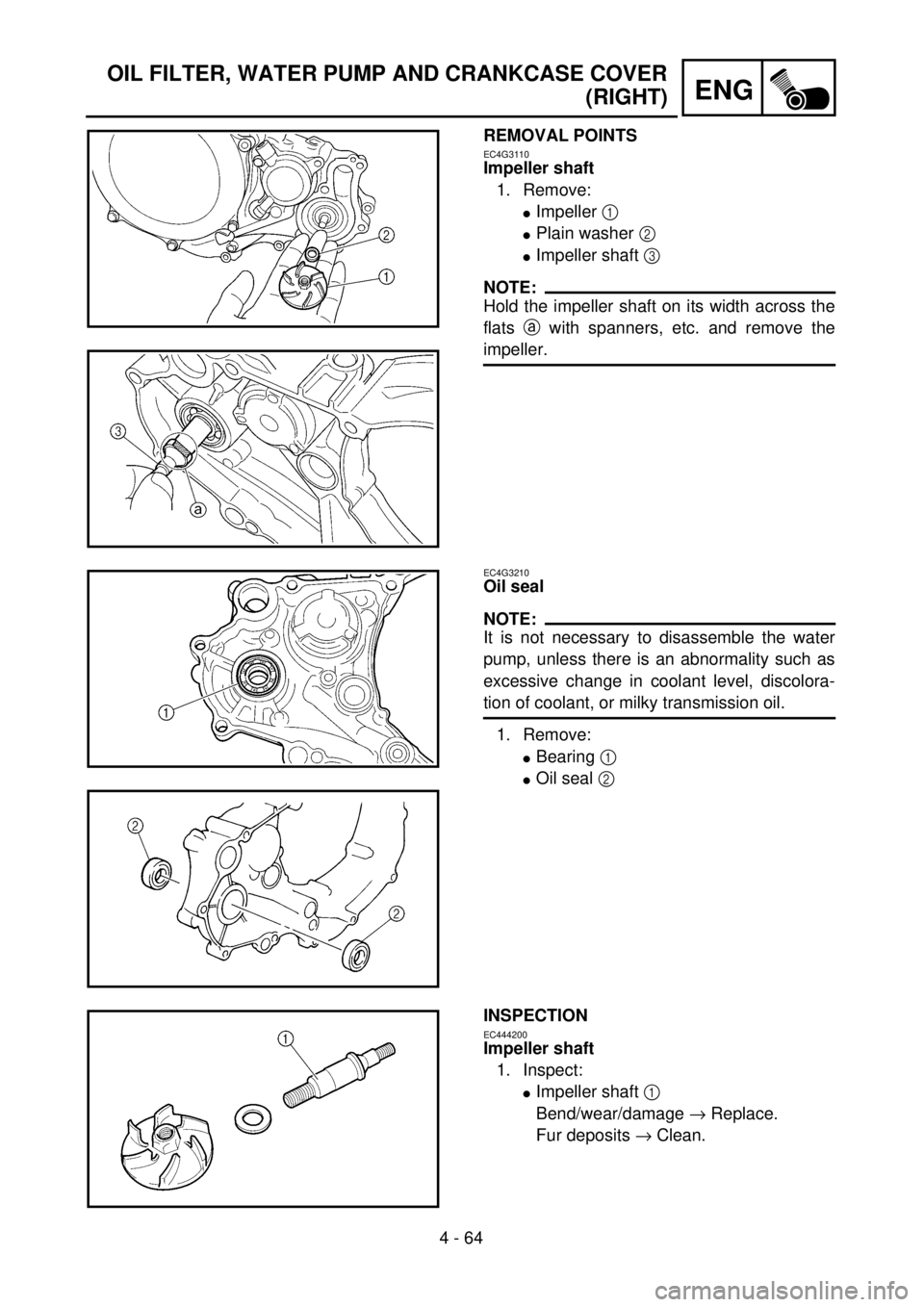

OIL FILTER, WATER PUMP AND CRANKCASE COVER
(RIGHT)
REMOVAL POINTS
EC4G3110
Impeller shaft
1. Remove:
lImpeller 1
lPlain washer 2
lImpeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
lBearing 1
lOil seal 2
INSPECTION
EC444200
Impeller shaft
1. Inspect:
lImpeller shaft 1
Bend/wear/damage ® Replace.
Fur deposits ® Clean.
