2 - 15
WARTUNGSDATEN (WR426F)SPEC
HINWEIS:
1. Die Ringmutter mit ca. 38 Nm (3,8 m • kg) festziehen, dann um eine Drehung lösen.
2. Die Ringmutter schließlich mit 7 Nm (0,7 m • kg) festziehen. Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg
Obere Gabelbrücke und Standrohr M8 × 1,25 4 23 2,3
Untere Gabelbrücke und Standrohr M8 × 1,25 4 20 2,0
Obere Gabelbrücke und Lenkkopf M24 × 1,0 1 145 14,5
Lenkerhalterung (oben) M8 × 1,25 4 28 2,8
Ringmutter M28 × 1,0 1 Siehe HINWEIS.
Teleskopgabel und Verschlußschraube M48 × 1,0 2 30 3,0
Teleskopgabel und Luftventil M30 × 1,0 2 55 5,5
Verschlußschraube und Dämpferrohr (Teleskopgabel) M12 × 1,25 2 29 2,9
Entlüftungsschraube (Teleskopgabel) und Verschluß-
schraubeM5 × 0,8 2 1 0,1
Teleskopgabel und Protektor M6 × 1,0 6 10 1,0
Instrumentenkabelhalter und Schutz M5 × 0,8 2 4 0,4
Teleskopgabel und Bremsschlauchhalterung M6 × 1,0 2 10 1,0
Teleskopgabel und Schlauchabdeckung M8 × 1,25 1 16 1,6
Teleskopgabel und Schlauchabdeckung M6 × 1,0 1 7 0,7
Gasseilzugkappe M5 × 0,8 2 4 0,4
Kupplungshebel-Halterung M5 × 0,8 2 4 0,4
Kupplungshebel-Halterung M6 × 1,0 1 2 0,2
Dekom pressionshebel-Halferung M5 × 0,8 2 4 0,4
Lichtschalter M4 × 0,7 2 2 0,2
Hauptbremszylinder vorn und Halterung M6 × 1,0 2 9 0,9
Bremsflüssigkeitsbehälterdeckel vorn M4 × 0,7 2 2 0,2
Handbremshebel-Halterung (Schraube) M6 × 1,0 1 6 0,6
Handbremshebel-Halterung (Mutter) M6 × 1,0 1 6 0,6
Handbremshebelpositions-Sicherungsmutter M6 × 1,0 1 5 0,5
Schlauchführung (Frontbremsschlauch) M5 × 0,8 2 4 0,4
Hohlschraube (Hauptbremszylinder vorn) M10 × 1,25 1 30 3,0
Hohlschraube (Bremssattel vorn) M10 × 1,25 1 30 3,0
Bremssattel vorn und Teleskopgabel M8 × 1,25 2 23 2,3
Bremssattel (vorn und hinten) und Bremsklotzstiftstopfen M10 × 1,0 1 3 0,3
Bremsbelag-Haltestift (Bremssattel vorn und hinten) M10 × 1,0 1 18 1,8
Entlüftungsschraube (Bremssattel vorn und hinten) M8 × 1,25 1 6 0,6
Vorderachse und Mutter M16 × 1,5 1 105 10,5
Vorderachs-Halterung M8 × 1,25 4 23 2,3
Bremsscheibe vorn und Radnabe M6 × 1,0 6 12 1,2
Bremsscheibe hinten und Radnabe M6 × 1,0 6 14 1,4
Fußbremshebel-Halterung M8 × 1,25 1 26 2,6
Hauptbremszylinder hinten und Rahmen M6 × 1,0 2 10 1,0
Bremsflüssigkeitsbehälter hinten und Rahmen
M6 × 1,0 1 10 1,0
Hohlschraube (Bremssattel hinten)
M10 × 1,25 1 30 3,0
Hohlschraube (Hauptbremszylinder hinten) M10 × 1,25 1 30 3,0
Hinterachse und Mutter M20 × 1,5 1 125 12,5

2 - 19
ALLGEMEINE TECHNISCHE DATEN (WR400F)SPEC
Kraftstoff
Sorte Bleifreies Superbenzin mit einer Oktanzahl von
mind. 95
Tankinhalt 8,0 L
Reserve 1,4 L
Vergaser
Modell/Hersteller FCR-MX39/KEIHIN
Zündkerze
Modell/Hersteller CR8E/NGK
U24ESR-N/DENSO
Elektrodenabstand 0,7–0,8 mm
Kupplungsbauart Mehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Zahnrad
Primärübersetzung 62/21 (2,952)
Sekundärantrieb Kettenantrieb
Sekundärübersetzung 50/14 (3,571)
Getriebe klauengeschaltetes 5-Gang-Getriebe
Schaltung Fußschalthebel (links)
Untersetzungsverhältnis: 1. Gang 29/12 (2,416)
2. Gang 26/15 (1,733)
3. Gang 21/16 (1,312)
4. Gang 21/20 (1,050)
5. Gang 21/25 (0,840)
Fahrwerk
Rahmenbauart Scheifenrohrrahmen mit geteiltem Unterzug
Lenkkopfwinkel 27,8˚
Nachlauf 123 mm
Reifen
Bauart Schlauchreifen
Dimension vorn 90/90-21 54R
hinten 130/90-18 69R
Reifenluftdruck (vorn und hinten) 100 kPa (1,0 bar)
Bremsanlage
vorn Bauart Einscheibenbremse
Betätigung Handbremshebel (rechts)
hinten Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Radaufhängung
vorn Teleskopgabel
hinten Monocross-Schwinge

2 - 31
WARTUNGSDATEN (WR400F)SPEC
Räder
Bauart: Vorderrad Speichenrad ----
Hinterrad Speichenrad ----
Felgendimension/-material
Vorderrad 21 × 1,60/Aluminium ----
Hinterrad 18 × 2,15/Aluminium ----
Max. Felgenschlag
Höhenschlag ---- 2,0 mm
Seitenschlag ---- 2,0 mm
Antriebskette
Typ (Hersteller) DID520VM (DAIDO) ----
Anzahl der Kettenglieder 113 + Kettenschloß----
Kettendurchhang 40–50 mm ----
Länge von 10 Antriebsketten-
gliedern----150,1 mm
Vorderradbremse
Bremsscheibe: Durchmesser ×
Stärke250 × 3,0 mm 250 × 2,5 mm
Bremsbelagstärke 4,4 mm 1,0 mm
Hauptbremszylinder-Durchmesser 11,0 mm ----
Bremszylinder-Durchmesser 27,0 mm × 2 ----
Bremsflüssigkeit DOT 4 ----
Hinterradbremse:
Bremsscheibe: Durchmesser ×
Stärke245 × 4,0 mm 245 × 3,5 mm
Max. Bremsscheibenverzug ----0,15 mm
Bremsbelagstärke 6,4 mm 1,0 mm
Hauptbremszylinder-Durchmesser 12,7 mm ----
Bremszylinder-Durchmesser 27,0 mm × 1 ----
Bremsflüssigkeit DOT 4 ----
Hand- und Fußbremshebel
Handbremshebelposition 95 mm ----
Fußbremshebelposition
(Abstand zur Fußrasten-Oberkante)5 mm ----
Kupplungszugspiel (Hebelende) 8–13 mm ----
Gaszugspiel am Drehgriff 3–5 mm ---- Bauteil Spezifikation Grenzwert

2 - 32
WARTUNGSDATEN (WR400F)SPEC
HINWEIS:
1. Die Ringmutter mit ca. 38 Nm (3,8 m • kg) festziehen, dann um eine Drehung lösen.
2. Die Ringmutter schließlich mit 7 Nm (0,7 m • kg) festziehen. Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg
Obere Gabelbrücke und Standrohr M8 × 1,25 4 23 2,3
Untere Gabelbrücke und Standrohr M8 × 1,25 4 20 2,0
Obere Gabelbrücke und Lenkkopf M24 × 1,0 1 145 14,5
Lenkerhalterung (oben) M8 × 1,25 4 28 2,8
Ringmutter M28 × 1,0 1 Siehe HINWEIS.
Teleskopgabel und Verschlußschraube M48 × 1,0 2 30 3,0
Teleskopgabel und Luftventil M30 × 1,0 2 55 5,5
Verschlußschraube und Dämpferrohr (Teleskopgabel) M12 × 1,25 2 29 2,9
Entlüftungsschraube (Teleskopgabel) und Verschluß-
schraubeM5 × 0,8 2 1 0,1
Teleskopgabel und Protektor M6 × 1,0 6 10 1,0
Instrumentenkabelhalter und Schutz M5 × 0,8 2 4 0,4
Teleskopgabel und Bremsschlauchhalterung M6 × 1,0 2 10 1,0
Teleskopgabel und Schlauchabdeckung M8 × 1,25 1 16 1,6
Teleskopgabel und Schlauchabdeckung M6 × 1,0 1 7 0,7
Gasseilzugkappe M5 × 0,8 2 4 0,4
Kupplungshebel-Halterung M5 × 0,8 2 4 0,4
Kupplungshebel-Halterung M6 × 1,0 1 2 0,2
Dekom pressionshebel-Halferung M5 × 0,8 2 4 0,4
Lichtschalter M4 × 0,7 2 2 0,2
Hauptbremszylinder vorn und Halterung M6 × 1,0 2 9 0,9
Bremsflüssigkeitsbehälterdeckel vorn M4 × 0,7 2 2 0,2
Handbremshebel-Halterung (Schraube) M6 × 1,0 1 6 0,6
Handbremshebel-Halterung (Mutter) M6 × 1,0 1 6 0,6
Handbremshebelpositions-Sicherungsmutter M6 × 1,0 1 5 0,5
Schlauchführung (Frontbremsschlauch) M5 × 0,8 2 4 0,4
Hohlschraube (Hauptbremszylinder vorn) M10 × 1,25 1 30 3,0
Hohlschraube (Bremssattel vorn) M10 × 1,25 1 30 3,0
Bremssattel vorn und Teleskopgabel M8 × 1,25 2 23 2,3
Bremssattel (vorn und hinten) und Bremsklotzstiftstopfen M10 × 1,0 1 3 0,3
Bremsbelag-Haltestift (Bremssattel vorn und hinten) M10 × 1,0 1 18 1,8
Entlüftungsschraube (Bremssattel vorn und hinten) M8 × 1,25 1 6 0,6
Vorderachse und Mutter M16 × 1,5 1 105 10,5
Vorderachs-Halterung M8 × 1,25 4 23 2,3
Bremsscheibe vorn und Radnabe M6 × 1,0 6 12 1,2
Bremsscheibe hinten und Radnabe M6 × 1,0 6 14 1,4
Fußbremshebel-Halterung M8 × 1,25 1 26 2,6
Hauptbremszylinder hinten und Rahmen M6 × 1,0 2 10 1,0
Bremsflüssigkeitsbehälter hinten und Rahmen
M6 × 1,0 1 10 1,0
Hohlschraube (Bremssattel hinten)
M10 × 1,25 1 30 3,0
Hohlschraube (Hauptbremszylinder hinten) M10 × 1,25 1 30 3,0
Hinterachse und Mutter M20 × 1,5 1 125 12,5

INSP
ADJ
WARTUNGSINTERVALLE UND SCHMIERDIENST
* markiert: Für USA
BREMSEN
Hand- und Fußbremshebelposition
einstellen
Drehpunkte schmieren
Bremsscheibe prüfen
Bremsflüssigkeitsstand, auf Undich-
tigkeit prüfen
Bremsscheiben-, Bremssattel-,
Hauptbremszylinder-Schrauben und
Hohlschrauben nachziehen
Bremsbeläge erneuern
Bremsflüssigkeit erneuern
●
●
●
●
●●
●
●
●
●
●
●
Jedes Jahr
TELESKOPGABEL
Prüfen und einstellen
Öl wechseln
Dichtringe wechseln
●
●●
●
●
Teleskopgabelöl “01” ver-
wenden.
GABELDICHTRING UND STAUBMAN-
SCHETTE
Reinigen und schmieren
●●Lithiumfett verwenden.
FEDERBEIN
Prüfen und einstellen
Schmieren
Nachziehen
●
●●
●●
(Nach
Fahren im
Regen)
●Molybdändisulfidfett ver-
wenden.
KETTENSCHUTZ UND -ROLLEN
Prüfen
●●
SCHWINGE
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
UMLENK- UND ÜBERTRAGUNGS-
HEBEL
Prüfen, schmieren und nachziehen
●●
Molybdändisulfidfett ver-
wenden.
LENKKOPF
Spiel prüfen und nachziehen
Reinigen und schmieren
Lager erneuern
●●
●
●
Lithiumfett verwenden.
RÄDER, REIFEN
Reifenluftdruck und Speichenspan-
nung kontrollieren, auf Felgenschlag
und Reifenverschleiß prüfen
Kettenrad-Schrauben nachziehen
Lager prüfen
Lager erneuern
Schmieren
●
●●
●
●
●●
Lithiumfett verwenden.
GASDREHGRIFF UND -ZUG
Seilzugführung und -befestigung prü-
fen
Schmieren
Überprüfen und säubern (Gasseilzug)
●
●
●●
●
●Spezial-Seilzugschmier-
mittel oder Motoröl ver-
wenden.
Den Gasseilzug an der
Vergaserseite auf
Schmutz und Verschleiß
überprüfen. BezeichnungNach
dem
Ein-
fahrenNach
jedem
RennenJedes
dritte
oder alle
500 kmJedes
fünfte
oder alle
1.000 kmNach
BedarfBemerkungen
3 - 3

INSP
ADJ
NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
1. Demontieren:
Sitzbank
2. Abziehen:
Rücklicht-Steckverbinder 1
3. Ausbauen:
Luftfiltergehäusedeckel 2
4. Ausbauen:
Schraube 1
Scheibe 2
Luftfittereinsatz 3
Filtergerüst 4
5. Reinigen:
Luftfittereinsatz
(in Lösungsmittel)
HINWEIS:
Den Luftfittereinsatz nach dem Reini-
gen ausdrücken.
ACHTUNG:
Den Filterschaumstoff vorsich-
tig ausdrükken, nicht wringen.
Überschüssige Lösungsmittel-
reste im Filterschaumstoff kön-
nen Startschwierigkeiten zur
Folge haben.
6. Kontrollieren:
Luftfittereinsatz
Beschädigung → Erneuern.
7. Auftragen:
Schaumstoff-Luftfilter- oder
Motoröl
(auf den Luftfittereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken. Der
Filtereinsatz soll lediglich feucht,
nicht triefend naß sein.
8. Montieren:
Filtergerüst 1
HINWEIS:
Die Nase a am Filtergerüst auf die
Bohrung b am Luftfittereinsatz aus-
richten. 1. Déposer:
Selle
2. Déconnecter:
Le connecteur 1 de la lampe
arrière.
3. Déposer:
Le couvercle 2 du boîtier du
filtre à air.
4. Déposer:
Boulon de fixation 1
Rondelle 2
Elément du filtre à air 3
Guide de filtre 4
5. Nettoyer:
Elément du filtre à air
Les nettoyer avec du dissol-
vant.
N.B.:
Une fois l’entretien terminé, éliminer ce
qui reste de solvant en serrant l’élément.
ATTENTION:
Ne pas tordre l’élément en l’esso-
rant.
Un excès de dissolvant sur l’élément
risque de rendre la mise en marche
du moteur plus difficile.
6. Contrôler:
Elément du filtre à air
Endommagement → Changer.
7. Appliquer:
Huile de filtre à air en mousse
ou huile de mélange du moteur
Sur l’élément.
N.B.:
Eliminer l’excédent d’huile. L’élément
doit être humide mais non pas dégoutter.
8. Monter:
Guide de filtre 1
N.B.:
Aligner la projection a située sur le
guide du filtre avec l’orifice b situé sur
l’élément du filtre à air.
3 - 13
1. Extraer:
Asiento
2. Desconectar:
Conectores del cable del piloto
trasero 1
3. Extraer:
Tapa de la carcasa del filtro de
aire 2
4. Extraer:
Perno de acoplamiento 1
Arandela 2
Elemento del filtro de aire 3
Guía del filtro 4
5. Limpiar:
Elemento del filtro de aire
Limpiar con disolvente.
NOTA:
Después de realizar la limpieza, extraiga
el disolvente restante presionando el ele-
mento.
PRECAUCION:
No retuerza el elemento al presio-
nar.
Si quedan demasiados restos de
disolvente en el filtro, podría provo-
car un arranque insuficiente.
6. Inspeccionar:
Elemento del filtro de aire
Daños → Reemplazar.
7. Aplicar:
Aceite para filtro de aire de
espuma o aceite de mezcla de
motor
Al elemento.
NOTA:
Elimine el exceso de aceite. El elemento
debe estar húmedo pero no chorreando.
8. Instalar:
Guía del filtro 1
NOTA:
Alinee la parte saliente a de la guía del
filtro con el orificio b del elemento del
filtro de aire.

INSP
ADJ
3 - 21

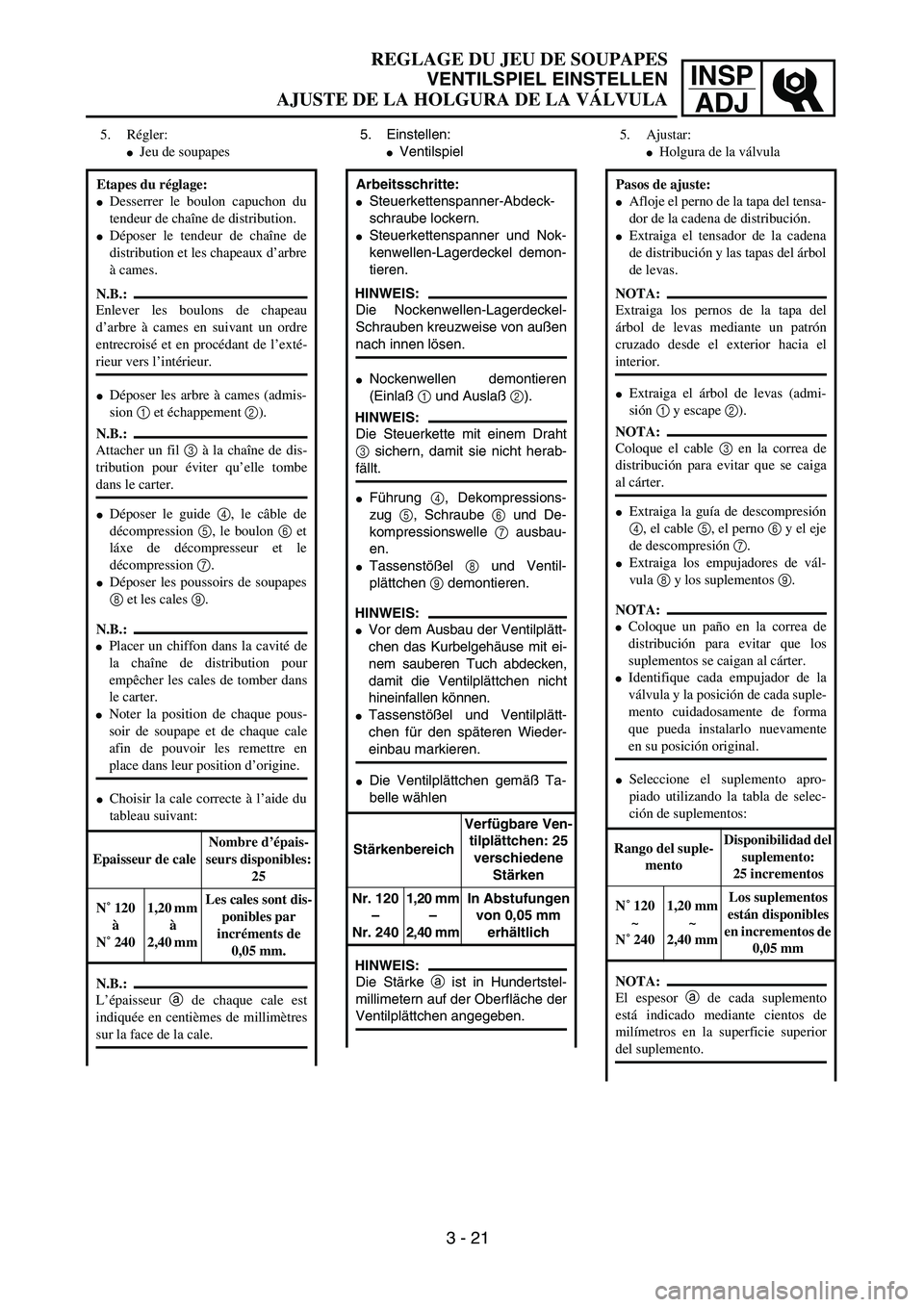

REGLAGE DU JEU DE SOUPAPES
VENTILSPIEL EINSTELLEN
AJUSTE DE LA HOLGURA DE LA VÁLVULA
5. Einstellen:
Ventilspiel
Arbeitsschritte:
Steuerkettenspanner-Abdeck-
schraube lockern.
Steuerkettenspanner und Nok-
kenwellen-Lagerdeckel demon-
tieren.
Nockenwellen demontieren
(Einlaß 1 und Auslaß 2).
Führung 4, Dekompressions-
zug 5, Schraube 6 und De-
kompressionswelle 7 ausbau-
en.
Tassenstößel 8 und Ventil-
plättchen 9 demontieren.
Die Ventilplättchen gemäß Ta-
belle wählen
StärkenbereichVerfügbare Ven-
tilplättchen: 25
verschiedene
Stärken
Nr. 120
–
Nr. 2401,20 mm
–
2,40 mmIn Abstufungen
von 0,05 mm
erhältlich
HINWEIS:
Die Nockenwellen-Lagerdeckel-
Schrauben kreuzweise von außen
nach innen lösen.
HINWEIS:
Die Steuerkette mit einem Draht
3 sichern, damit sie nicht herab-
fällt.
HINWEIS:
Vor dem Ausbau der Ventilplätt-
chen das Kurbelgehäuse mit ei-
nem sauberen Tuch abdecken,
damit die Ventilplättchen nicht
hineinfallen können.
Tassenstößel und Ventilplätt-
chen für den späteren Wieder-
einbau markieren.
HINWEIS:
Die Stärke a ist in Hundertstel-
millimetern auf der Oberfläche der
Ventilplättchen angegeben. 5. Régler:
Jeu de soupapes
Etapes du réglage:
Desserrer le boulon capuchon du
tendeur de chaîne de distribution.
Déposer le tendeur de chaîne de
distribution et les chapeaux d’arbre
à cames.
Déposer les arbre à cames (admis-
sion 1 et échappement 2).
Déposer le guide 4, le câble de
décompression 5, le boulon 6 et
láxe de décompresseur et le
décompression 7.
Déposer les poussoirs de soupapes
8 et les cales 9.
Choisir la cale correcte à l’aide du
tableau suivant:
Epaisseur de caleNombre d’épais-
seurs disponibles:
25
N˚ 120
à
N˚ 2401,20 mm
à
2,40 mm Les cales sont dis-
ponibles par
incréments de
0,05 mm.
N.B.:
Enlever les boulons de chapeau
d’arbre à cames en suivant un ordre
entrecroisé et en procédant de l’exté-
rieur vers l’intérieur.
N.B.:
Attacher un fil 3 à la chaîne de dis-
tribution pour éviter qu’elle tombe
dans le carter.
N.B.:
Placer un chiffon dans la cavité de
la chaîne de distribution pour
empêcher les cales de tomber dans
le carter.
Noter la position de chaque pous-
soir de soupape et de chaque cale
afin de pouvoir les remettre en
place dans leur position d’origine.
N.B.:
L’épaisseur a de chaque cale est
indiquée en centièmes de millimètres
sur la face de la cale. 5. Ajustar:
Holgura de la válvula
Pasos de ajuste:
Afloje el perno de la tapa del tensa-
dor de la cadena de distribución.
Extraiga el tensador de la cadena
de distribución y las tapas del árbol
de levas.
Extraiga el árbol de levas (admi-
sión 1 y escape 2).
Extraiga la guía de descompresión
4, el cable 5, el perno 6 y el eje
de descompresión 7.
Extraiga los empujadores de vál-
vula 8 y los suplementos 9.
Seleccione el suplemento apro-
piado utilizando la tabla de selec-
ción de suplementos:
Rango del suple-
mentoDisponibilidad del
suplemento:
25 incrementos
N˚ 120
~
N˚ 2401,20 mm
~
2,40 mmLos suplementos
están disponibles
en incrementos de
0,05 mm
NOTA:
Extraiga los pernos de la tapa del
árbol de levas mediante un patrón
cruzado desde el exterior hacia el
interior.
NOTA:
Coloque el cable 3 en la correa de
distribución para evitar que se caiga
al cárter.
NOTA:
Coloque un paño en la correa de
distribución para evitar que los
suplementos se caigan al cárter.
Identifique cada empujador de la
válvula y la posición de cada suple-
mento cuidadosamente de forma
que pueda instalarlo nuevamente
en su posición original.
NOTA:
El espesor a de cada suplemento
está indicado mediante cientos de
milímetros en la superficie superior
del suplemento.

INSP
ADJ
PARTIE CYCLE/PURGE DE L’AIR DU SYSTEME DE FREINAGE
FAHRWERK/HYDRAULISCHE BREMSANLAGE ENTLÜFTEN
CHASIS/PURGA DEL AIRE DEL SISTEMA DE FRENOS
FAHRWERK
HYDRAULISCHE BREMSANLAGE
ENTLÜFTEN
WARNUNG
Die Anlage muß entlüftet werden,
wenn:
die Anlage zerlegt wurde,
ein Schlauch gelöst oder erneu-
ert wurde,
der Flüssigkeitsstand sehr nied-
rig ist,
die Anlage nicht einwandfrei
funktioniert.
Eine nicht korrekt durchgeführte
Entlüftung kann zur Verminderung
der Bremsleistung führen.
1. Demontieren:
Ausgleichsbehälterdeckel
Membran
Protektor (Hinterradbremse)
2. Entlüften:
Bremsflüssigkeit
ÅVorn
ıHinten
Arbeitsschritte
a. Ausgleichsbehälter mit der
empfohlenen Bremsflüssigkeit
befüllen. Darauf achten, daß
keine Flüssigkeit verschüttet
wird und der Ausgleichsbehäl-
ter nicht überläuft.
b. Membran einsetzen.
c. Durchsichtigen Kunststoff-
schlauch 2 fest auf Entlüf-
tungsschraube 1 aufstecken.
d. Freies Schlauchende in Auf-
fangbehälter führen.
e. Hand- bzw. Fußbremshebel
mehrmals langsam betätigen.
f. Handbremshebel ziehen bzw.
Fußbremshebel drücken und
in dieser Stellung halten.
g. Entlüftungsschraube lockern
und Hand- bzw. Fußbrems-
hebel bis zum Anschlag
bewegen.
h. Entlüftungsschraube festzie-
hen, danach Hand- bzw. Fuß-
bremshebel loslassen.
T R..
Entlüftungsschraube
6 Nm (0,6 m • kg)
i. Schritte (e) bis (h) solange
wiederholen, bis sich keine
Luftblasen mehr im Kunst-
stoffschlauch befinden.
PARTIE CYCLE
PURGE DE L’AIR DU SYSTEME
DE FREINAGE
AVERTISSEMENT
Purger le système de freinage si:
Le système a été démonté.
Un tuyan de frein a été desserré ou
deposé.
Le liquide de frein est très bas.
Le frein fonctionne mal.
Si le système de freinage n’est pas cor-
rectement purgé, cela peut se traduire
par une dangereuse perte d’efficacité
de freinage.
1. Déposer:
Capuchon de maître-cylindre
Diaphragme
Protecteur (frein arrière)
2. Purger:
Liquide de frein
ÅAvant
ıArrière
Etapes de purge de l’air:
a. Ajouter du liquide de frein cor-
rect dans le réservoir.
b. Mettre en place le diaphragme.
Prendre garde à ne pas renverser
ou faire déborder le réservoir.
c. Connecter hermétiquement le
tuyau transparent en matière
plastique 2, à la vis de purge 1
de l’étrier.
d. Mettre l’autre extrémité du
tuyau dans un récipient.
e. Actionner légèrement plusieurs
fois le levier ou la pédale de
frein.
f. Appuyer sur le levier ou la
pédale de frein et le maintenir
dans cette position.
g. Desserrer la vis de purge et lais-
ser le levier ou la pédale
s’enfoncer sur toute sa course.
h. Resserrer la vis de purge quand
le levier ou la pédale a atteint sa
limite.
Relâcher ensuite le levier ou la
pédale.
T R..
Vis de purge:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Refaire le opérations (e) à (h)
jusqu’à l’élimination totale des
bulles d’air du système.
3 - 26
CHASIS
PURGA DEL AIRE DEL SISTEMA
DE FRENOS
ADVERTENCIA
Purgue el sistema de frenos cuando:
Se haya desmontado el sistema.
Se haya aflojado o extraído un tubo
del freno.
El líquido de frenos esté muy bajo.
Falle el sistema de frenado.
Si el sistema de frenos no se purga
adecuadamente, puede ocurrir una
pérdida de la capacidad de frenado
muy peligrosa.
1. Extraer:
Tapa del cilindro principal
Diafragma
Protector (freno trasero)
2. Purgar:
Líquido de frenos
ÅDelantero
ıTrasero
Pasos de purga del aire:
a. Añada el líquido de frenos reco-
mendado en el depósito.
b. Instale el diafragma. Tenga cui-
dado en no derramar líquido de
frenos y permitir que se des-
borde el depósito.
c. Conecte un tubo de plástico lim-
pio 2 bien ajustado al tornillo
de purga del caliper 1.
d. Conecte el otro extremo del tubo
al recipiente.
e. Vaya accionando despacio la
palanca o el pedal del freno
varias veces.
f. Levante la palanca o empuje el
pedal. Mantenga la palanca o el
pedal en esa posición.
g. Afloje el tornillo de purga y deje
que la palanca o el pedal llegue
hasta su límite.
h. Apriete el tornillo de purga
cuando la palanca o el pedal
hayan alcanzado su límite; des-
pués, suelte la palanca o el
pedal.
T R..
Tornillo de purga:
6 Nm
(0,6 m • kg, 4,3 ft • lb)
i. Repita los pasos (e) hasta (h)
hasta que se hayan extraído
todas las burbujas de aire del sis-
tema.

INSP
ADJ

REGLAGE DU FREIN ARRIERE/CONTROLE ET CHANGEMENT DES PLAQUETTES DE
FREIN AVANT
HINTERRADBREMSE EINSTELLEN/VORDERRAD-BREMSBELÄGE KONTROLLIEREN
UND ERNEUERN
AJUSTE DEL FRENO TRASERO/INSPECCIÓN Y SUSTITUCIÓN DE LAS PASTILLAS DEL
FRENO DELANTERO
HINTERRADBREMSE EINSTEL-
LEN
1. Kontrollieren:

Fußbremshebelposition
a

Unvorschriftsmäßig
→
Ein-
stellen.
Fußbremshebelposi-
tion
a
5 mm
2. Einstellen:

Fußbremshebelposition
Arbeitsschritte

Sicherungsmutter
1
lockern.

Einstellmutter
2
verdrehen, bis
die vorgeschriebene Fußbrems-
hebelposition

a
erreicht ist.

Sicherungsmutter festziehen.
WARNUNG


Die Fußbremshebelposition
gemäß Abbildung zwischen
der Maximaleinstellung
Å
und der Minimaleinstellung
ı
einstellen. (Das Ende
b
der
Schraube
3
sollte dabei an
der unteren Einstellmutter
4
überstehen, aber nicht weni-
ger als 2 mm
c
vom Fuß-
bremshebel
5
entfernt sein.)

Sicherstellen, daß die Bremse
nach dem Einstellen nicht
schleift.
VORDERRAD-BREMSBELÄGE
KONTROLLIEREN UND ERNEU-
ERN
1. Kontrollieren:


Bremsbelagstärke
a
Unvorschriftsmäßig
→
Kom-
plett erneuern.
2. Erneuern:

Bremsbeläge
Bremsbelagstärke
a
Standard
4,4 mm 1,0 mm
Arbeitsschritte:

Haltestift-Abdeckschraube
1

lösen.
REGLAGE DU FREIN ARRIERE
1. Contôler:

Hauteur de la pédale de frein
a
Hors spécification
→
Régler.
Hauteur de la pédale de
frein
a
:
5 mm (0,20 in)
2. Régler:

Hauteur de la pédale de frein
Etapes de réglage de la hauteur de
la pédale de frein:

Desserrer le contre-écrou
1
.

Tourner l’écrou de réglage
2
jusqu’à ce que la hauteur de la
pédale
a
soit comme spécifiée.

Serrer le contre-écrou.
AVERTISSEMENT


Régler la hauteur de la pédale
entre le maximum
Å
et le mini-
mum
ı
de la manière indiquée.
(Dans ce réglage, l’extrémité
b
du boulon
3
doit sortir de
l’écrou de réglage inférieur
4
,
mais pas de plus de 2 mm
(0,08 in)
c
de la pédale de frein
5
.)

Après le réglage de la hauteur de
la pédale, s’assurer que le frein
arrière ne frotte pas.
CONTROLE ET CHANGEMENT
DES PLAQUETTES DE FREIN
AVANT
1. Vérifier:


Epaisseur
a
de plaquette de
frein
Hors spécification
→
Changer
en un ensemble.
2. Changer:

Plaquette de frein
Epaisseur
a
de plaquette
de frein:
Standard
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Etapes de changement de plaquette
de frein:

Déposer le bouchon de goupille de
plaquette
1
.
3 - 28
AJUSTE DEL FRENO TRASERO
1. Comprobar:

Altura del pedal de freno
a

Fuera de especificaciones
→
Ajustar.
Altura del pedal de freno
a
:
5 mm (0,20 in)
2. Ajustar:

Altura del pedal de freno
Pasos de ajuste de la altura del
pedal:

Afloje la contratuerca
1
.

Gire la tuerca de ajuste
2
hasta
que la altura del pedal a esté
a
la
altura especificada.

Apriete la contratuerca.
ADVERTENCIA


Ajuste la altura del pedal entre la
posición máxima
Å
y mínima
ı
tal y como se indica (para reali-
zar este ajuste, el extremo
b
del
perno
3
sobresalir de la tuerca
de ajuste inferior
4
perno no
más de 2 mm (0,08 in)
c
del
pedal del freno
5
).

Después de ajustar la altura del
pedal del, asegúrese de que no
hay arrastre del freno trasero.
INSPECCIÓN Y SUSTITUCIÓN DE
LAS PASTILLAS DEL FRENO
DELANTERO
1. Inspeccionar:


Espesor de la pastilla del freno
a

Fuera de especificaciones
→
Reemplazar como un juego.
2. Reemplazar:

Pastilla del freno
Espesor de la pastilla del
freno
a
:
Estándar
4,4 mm
(0,17 in)1,0 mm
(0,04 in)
Pasos de sustitución de la pastilla
del freno:

Extraiga el tapón del bulón de la
pastilla 1.

INSP
ADJ
VERIFICATION DE L’ISOLANT DE LA PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
INSPEKTION DER ISOLIERUNG DES HINTERRADBREMSBELAGS/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
INSPECCIÓN DEL AISLADOR DE LA PASTILLA DEL FRENO TRASERO/
INSPECCIÓN DEL NIVEL DE LÍQUIDO DE FRENOS
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KON-
TROLLIEREN”.
4. Kontrollieren:
Funktion des Fußbremshe-
bels
Weich oder schwammig bei
der Betätigung → Bremsan-
lage entlüften.
Siehe unter “HYDRAULI-
SCHE BREMSANLAGE
ENTLÜFTEN”.
INSPEKTION DER ISOLIERUNG
DES HINTERRADBREMSBELAGS
1. Ausbauen:
Bremsbelag
Siehe Abschnitt “HINTER-
RAD-BREMSBELÄG KON-
TROLLIEREN UND
ERNEUERN”.
2. Prüfen:
Isolierung des Hinterrad-
bremsbelags 1
Beschädigung → Ereneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Das Motorrad so stellen, daß
der Ausgleichsbehälter waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig → Bremsflüssigkeit
auffüllen.
aMinimalstand-Markierung
ÅVorn
ıHinten
WARNUNG
Nur Bremsflüssigkeit der emp-
fohlenen Spezifikation verwen-
den. Andere Produkte können
zu verminderter Bremsleistung
führen.
Nur Bremsflüssigkeit der glei-
chen Sorte nachfüllen. Die
Mischung unterschiedlicher
Sorten kann die Bremsleistung
vermindern.
Beim Nachfüllen darauf achten,
daß kein Wasser oder Fremd-
stoffe in den Ausgleichsbehälter
gelangt.
Darauf achten, daß keine Brems-
flüssigkeit auf lackierte Flächen
gelangt. Sollte dies dennoch
geschehen, sofort abwischen.
Empfohlene Bremsflüs-
sigkeit
DOT 4
3. Vérifier:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DE
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de
frein
Sensation de mollesse → Pur-
ger le circuit de freinage.
Se reporter à la section
“PURGE DE L’AIR DU SYS-
TEME DE FREINAGE”.
VERIFICATION DE L’ISOLANT
DE LA PLAQUETTE DE FREIN
ARRIERE
1. Déposer:
Plaquette de frein
Voir la section “CONTROLE
ET CHANGEMENT DES
PLAQUETTES DE FREIN
ARRIERE”.
2. Examiner:
Isolant de la plaquette de frein
arrière 1
Endommagement → Changer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre pour
que son extrémité soit en position
horizontale.
2. Vérifier:
Niveau de liquide de frein
Liquide au niveau inférieur →
Remettre à niveau.
aNiveau inférieur
ÅAvant
ıArrière
AVERTISSEMENT
Utiliser uniquement le liquide
recommandé pour éviter une perte
de puissance de freinage.
Ne rajouter que du liquide de même
marque et de même qualité. Le
mélange de différents liquides peut
se traduire par une perte de puis-
sance de freinage.
Ne pas laisser entrer d’eau ou
d’autres corps étrangers dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
matière plastique.
Liquide de frein recom-
mandé:
DOT n˚4
3 - 32
3. Inspeccionar:
Nivel de líquido de frenos
Consulte el apartado “INS-
PECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de
freno
Sensación de esponjosidad →
Purgar el sistema de frenos.
Consulte el apartado “PURGA
DEL AIRE DEL SISTEMA
DE FRENOS”.
INSPECCIÓN DEL AISLADOR DE
LA PASTILLA DEL FRENO TRA-
SERO
1. Extraer:
Pastilla del freno
Consulte el apartado “INS-
PECCIÓN Y SUSTITUCIÓN
DE LA PASTILLA DEL
FRENO TRASERO”.
2. Inspeccionar:
Aislador de la pastilla del freno
trasero 1
Daños → Reemplazar.
INSPECCIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque el cilindro principal de
forma que su parte superior esté
en posición horizontal.
2. Inspeccionar:
Nivel de líquido de frenos
Líquido en el nivel inferior →
Rellenar.
aPalanca inferior
ÅDelantera
ıTrasera
ADVERTENCIA
Utilice únicamente el líquido de fre-
nos de calidad recomendado para
evitar un bajo rendimiento de los
frenos.
Llene el depósito con el mismo tipo
y marca de líquido de frenos; la
mezcla de líquidos puede provocar
un bajo rendimiento de los frenos.
Tenga cuidado de que no entre agua
ni ningún otro contaminante en el
cilindro principal cuando llene el
depósito.
Limpie inmediatamente el líquido
derramado para evitar la erosión de
las superficies pintadas o de las pie-
zas de plástico.
Líquido de frenos reco-
mendado:
DOT N˚4
