TUN
REGLAGE
EINSTELLUNG
AJUSTE

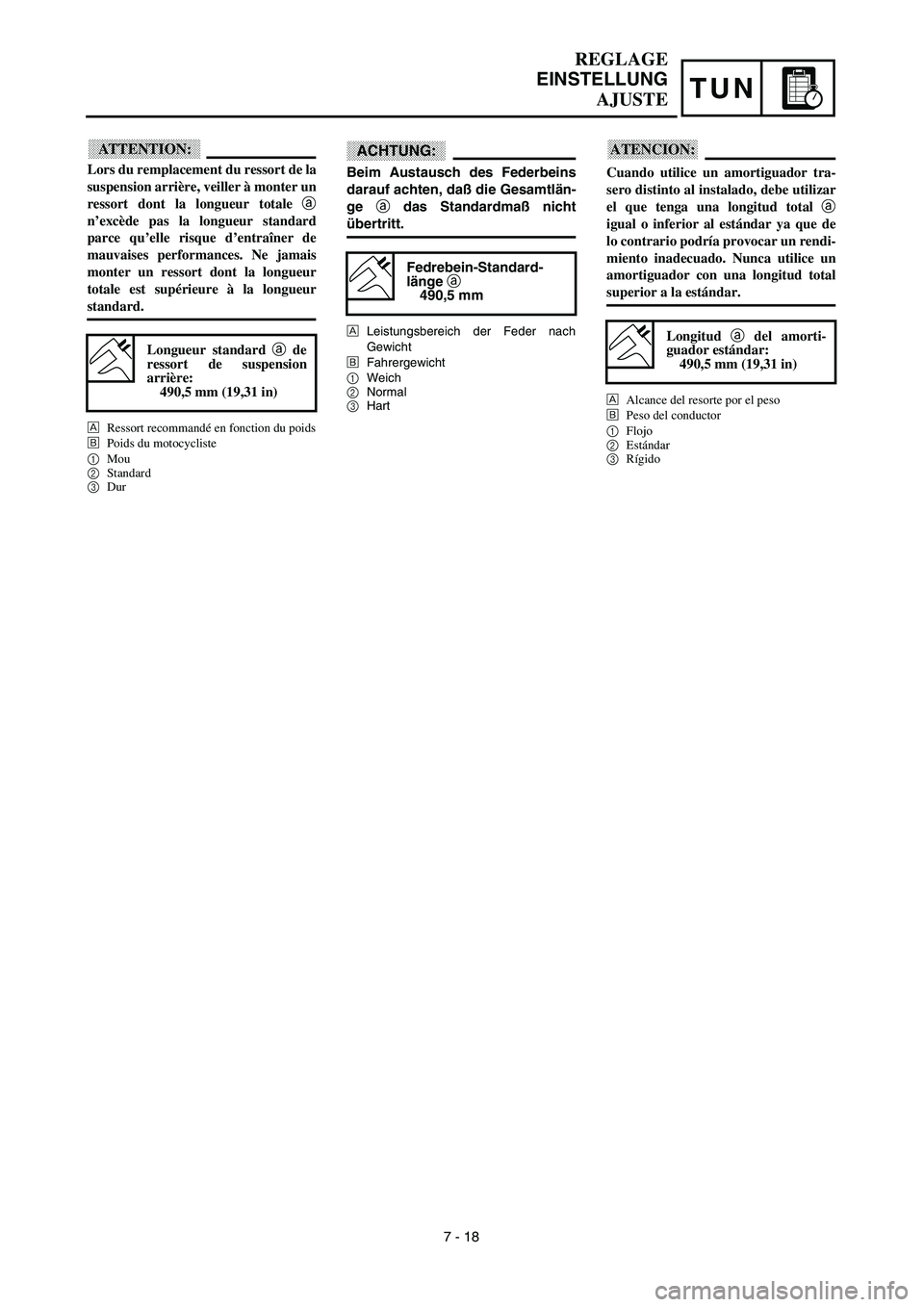

ACHTUNG:
Beim Austausch des Federbeins
darauf achten, daß die Gesamtlän-
ge a das Standardmaß nicht
übertritt.
ÅLeistungsbereich der Feder nach
Gewicht
ıFahrergewicht
1Weich
2Normal
3Hart
Fedrebein-Standard-
länge a
490,5 mm
ATTENTION:
Lors du remplacement du ressort de la
suspension arrière, veiller à monter un
ressort dont la longueur totale a
n’excède pas la longueur standard
parce qu’elle risque d’entraîner de
mauvaises performances. Ne jamais
monter un ressort dont la longueur
totale est supérieure à la longueur
standard.
ÅRessort recommandé en fonction du poids
ıPoids du motocycliste
1Mou
2Standard
3Dur
Longueur standard a de
ressort de suspension
arrière:
490,5 mm (19,31 in)
7 - 18
ATENCION:
Cuando utilice un amortiguador tra-
sero distinto al instalado, debe utilizar
el que tenga una longitud total a
igual o inferior al estándar ya que de
lo contrario podría provocar un rendi-
miento inadecuado. Nunca utilice un
amortiguador con una longitud total
superior a la estándar.
ÅAlcance del resorte por el peso
ıPeso del conductor
1Flojo
2Estándar
3Rígido
Longitud a del amorti-
guador estándar:
490,5 mm (19,31 in)

7 - 19
TUNSETTING
EC72Q000

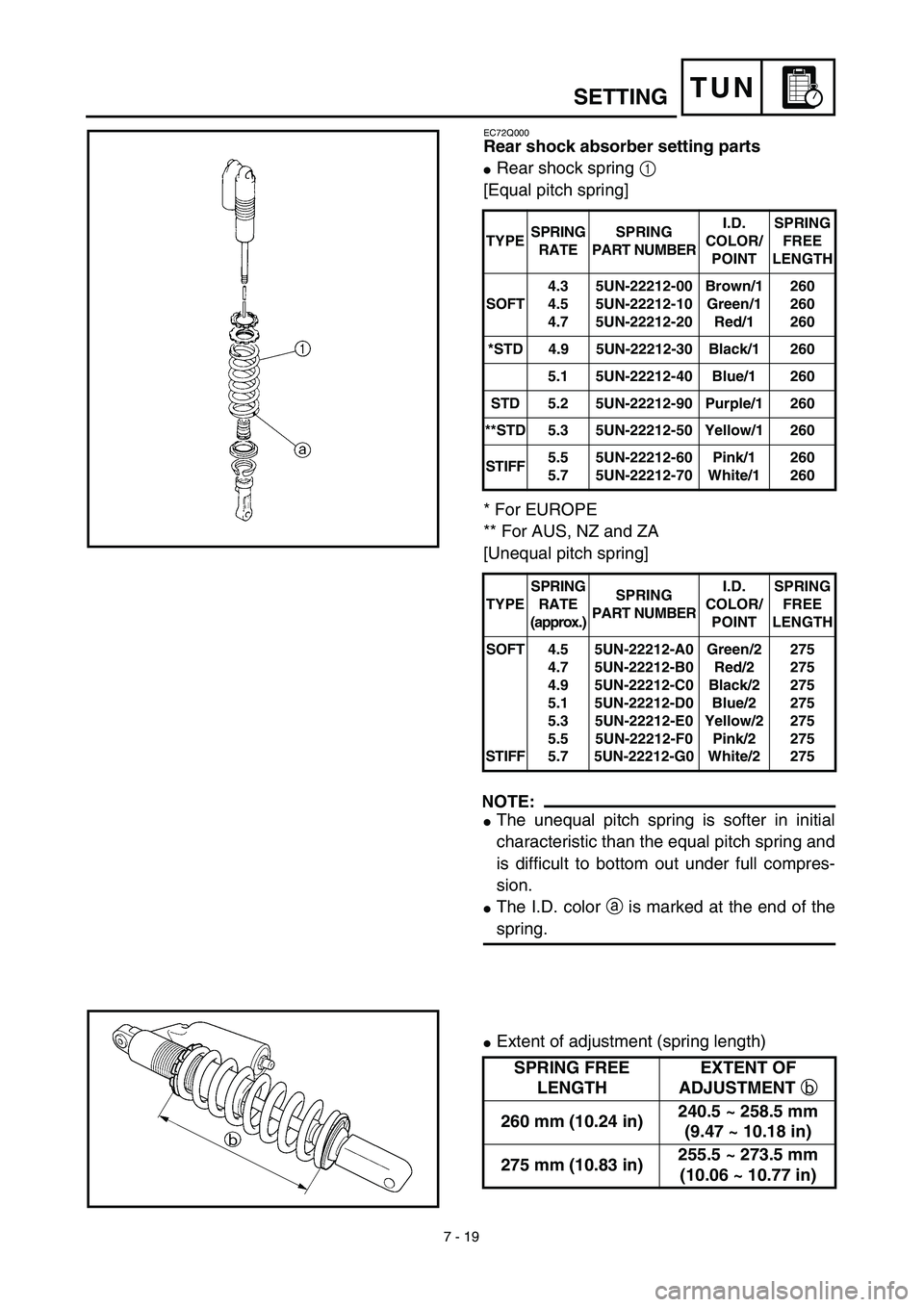

Rear shock absorber setting parts
Rear shock spring 1
[Equal pitch spring]
* For EUROPE
** For AUS, NZ and ZA
[Unequal pitch spring]
NOTE:
The unequal pitch spring is softer in initial
characteristic than the equal pitch spring and
is difficult to bottom out under full compres-
sion.
The I.D. color a is marked at the end of the
spring.
Extent of adjustment (spring length)
TYPESPRING
RATESPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT4.3
4.5
4.75UN-22212-00
5UN-22212-10
5UN-22212-20Brown/1
Green/1
Red/1260
260
260
*STD 4.9 5UN-22212-30 Black/1 260
5.1 5UN-22212-40 Blue/1 260
STD 5.2 5UN-22212-90 Purple/1 260
**STD5.3 5UN-22212-50 Yellow/1 260
STIFF5.5
5.75UN-22212-60
5UN-22212-70Pink/1
White/1260
260
TYPESPRING
RATE
(approx.)SPRING
PART NUMBERI.D.
COLOR/
POINTSPRING
FREE
LENGTH
SOFT
STIFF4.5
4.7
4.9
5.1
5.3
5.5
5.75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Green/2
Red/2
Black/2
Blue/2
Yellow/2
Pink/2
White/2275
275
275
275
275
275
275
SPRING FREE
LENGTHEXTENT OF
ADJUSTMENT b
260 mm (10.24 in)240.5 ~ 258.5 mm
(9.47 ~ 10.18 in)
275 mm (10.83 in)255.5 ~ 273.5 mm
(10.06 ~ 10.77 in)

TUN

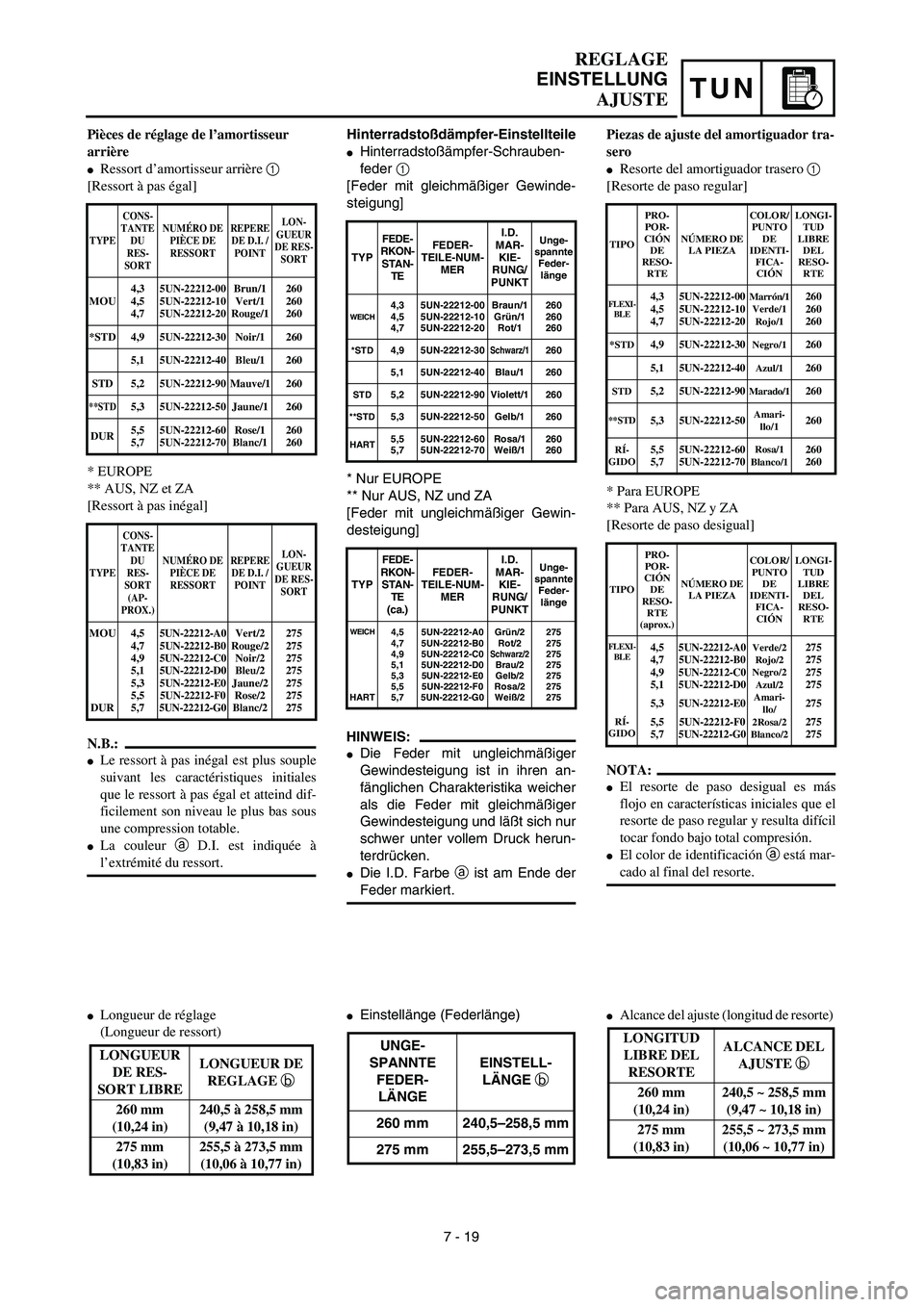

Hinterradstoßdämpfer-Einstellteile
Hinterradstoßämpfer-Schrauben-
feder 1
[Feder mit gleichmäßiger Gewinde-
steigung]
* Nur EUROPE
** Nur AUS, NZ und ZA
[Feder mit ungleichmäßiger Gewin-
desteigung]
HINWEIS:
Die Feder mit ungleichmäßiger
Gewindesteigung ist in ihren an-
fänglichen Charakteristika weicher
als die Feder mit gleichmäßiger
Gewindesteigung und läßt sich nur
schwer unter vollem Druck herun-
terdrücken.
Die I.D. Farbe a ist am Ende der
Feder markiert.
TYPFEDE-
RKON-
STAN-
TEFEDER-
TEILE-NUM-
MERI.D.
MAR-
KIE-
RUNG/
PUNKT
Unge-
spannte
Feder-
länge
WEICH4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Braun/1
Grün/1
Rot/1260
260
260
*STD4,9 5UN-22212-30Schwarz/1260
5,1 5UN-22212-40 Blau/1 260
STD5,2 5UN-22212-90 Violett/1 260
**STD5,3 5UN-22212-50 Gelb/1 260
HART5,5
5,75UN-22212-60
5UN-22212-70Rosa/1
Weiß/1260
260
TYPFEDE-
RKON-
STAN-
TE
(ca.)FEDER-
TEILE-NUM-
MERI.D.
MAR-
KIE-
RUNG/
PUNKT
Unge-
spannte
Feder-
länge
WEICH
HART4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Grün/2
Rot/2
Schwarz/2Brau/2
Gelb/2
Rosa/2
Weiß/2275
275
275
275
275
275
275
Einstellänge (Federlänge)
UNGE-
SPANNTE
FEDER-
LÄNGEEINSTELL-
LÄNGE b
260 mm 240,5–258,5 mm
275 mm 255,5–273,5 mm
REGLAGE
EINSTELLUNG
AJUSTE
Pièces de réglage de l’amortisseur
arrière
Ressort d’amortisseur arrière 1
[Ressort à pas égal]
* EUROPE
** AUS, NZ et ZA
[Ressort à pas inégal]
N.B.:
Le ressort à pas inégal est plus souple
suivant les caractéristiques initiales
que le ressort à pas égal et atteind dif-
ficilement son niveau le plus bas sous
une compression totable.
La couleur a D.I. est indiquée à
l’extrémité du ressort.
TYPECONS-
TANTE
DU
RES-
SORTNUMÉRO DE
PIÈCE DE
RESSORTREPERE
DE D.I. /
POINTLON-
GUEUR
DE RES-
SORT
MOU4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Brun/1
Vert/1
Rouge/1260
260
260
*STD 4,9 5UN-22212-30 Noir/1 260
5,1 5UN-22212-40 Bleu/1 260
STD 5,2 5UN-22212-90 Mauve/1 260
**STD5,3 5UN-22212-50 Jaune/1 260
DUR5,5
5,75UN-22212-60
5UN-22212-70Rose/1
Blanc/1260
260
TYPECONS-
TANTE
DU
RES-
SORT
(AP-
PROX.)NUMÉRO DE
PIÈCE DE
RESSORTREPERE
DE D.I. /
POINTLON-
GUEUR
DE RES-
SORT
MOU
DUR4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Vert/2
Rouge/2
Noir/2
Bleu/2
Jaune/2
Rose/2
Blanc/2275
275
275
275
275
275
275
Longueur de réglage
(Longueur de ressort)
LONGUEUR
DE RES-
SORT LIBRELONGUEUR DE
REGLAGE b
260 mm
(10,24 in)240,5 à 258,5 mm
(9,47 à 10,18 in)
275 mm
(10,83 in)255,5 à 273,5 mm
(10,06 à 10,77 in)
7 - 19Piezas de ajuste del amortiguador tra-
sero
Resorte del amortiguador trasero 1
[Resorte de paso regular]
* Para EUROPE
** Para AUS, NZ y ZA
[Resorte de paso desigual]
NOTA:
El resorte de paso desigual es más
flojo en características iniciales que el
resorte de paso regular y resulta difícil
tocar fondo bajo total compresión.
El color de identificación a está mar-
cado al final del resorte.
TIPOPRO-
POR-
CIÓN
DE
RESO-
RTENÚMERO DE
LA PIEZACOLOR/
PUNTO
DE
IDENTI-
FICA-
CIÓNLONGI-
TUD
LIBRE
DEL
RESO-
RTE
FLEXI-
BLE4,3
4,5
4,75UN-22212-00
5UN-22212-10
5UN-22212-20Marrón/1
Verde/1
Rojo/1260
260
260
*STD4,9 5UN-22212-30Negro/1260
5,1 5UN-22212-40
Azul/1260
STD5,2 5UN-22212-90Marado/1260
**STD5,3 5UN-22212-50Amari-
llo/1260
RÍ-
GIDO5,5
5,75UN-22212-60
5UN-22212-70Rosa/1
Blanco/1260
260
TIPOPRO-
POR-
CIÓN
DE
RESO-
RTE
(aprox.)NÚMERO DE
LA PIEZACOLOR/
PUNTO
DE
IDENTI-
FICA-
CIÓNLONGI-
TUD
LIBRE
DEL
RESO-
RTE
FLEXI-
BLE
RÍ-
GIDO
4,5
4,7
4,9
5,1
5,3
5,5
5,75UN-22212-A0
5UN-22212-B0
5UN-22212-C0
5UN-22212-D0
5UN-22212-E0
5UN-22212-F0
5UN-22212-G0Verde/2
Rojo/2
Negro/2
Azul/2
Amari-
llo/
2Rosa/2
Blanco/2275
275
275
275
275
275
275
Alcance del ajuste (longitud de resorte)
LONGITUD
LIBRE DEL
RESORTEALCANCE DEL
AJUSTE b
260 mm
(10,24 in)240,5 ~ 258,5 mm
(9,47 ~ 10,18 in)
275 mm
(10,83 in)255,5 ~ 273,5 mm
(10,06 ~ 10,77 in)

7 - 20
TUNSETTING
EC72H002

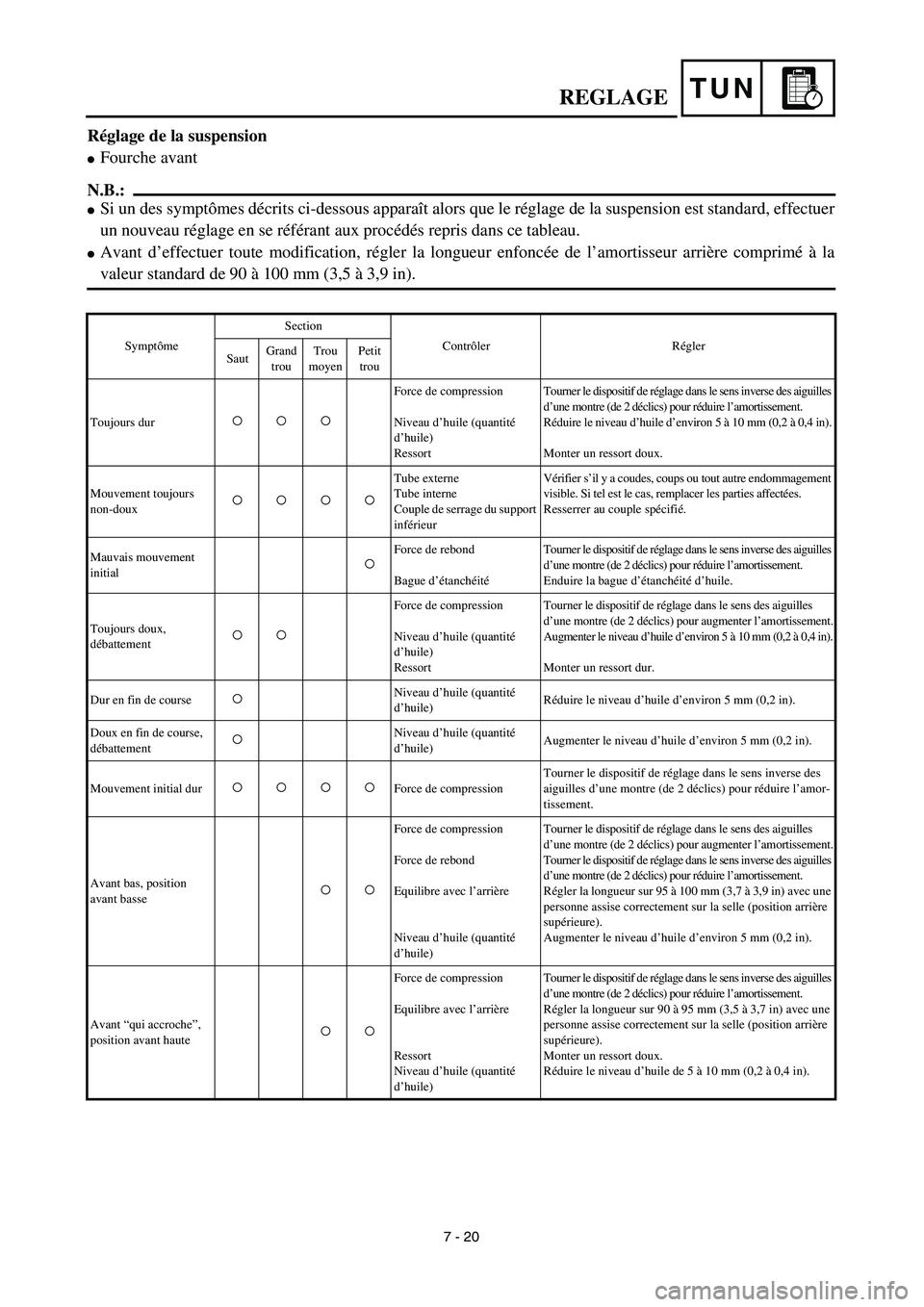

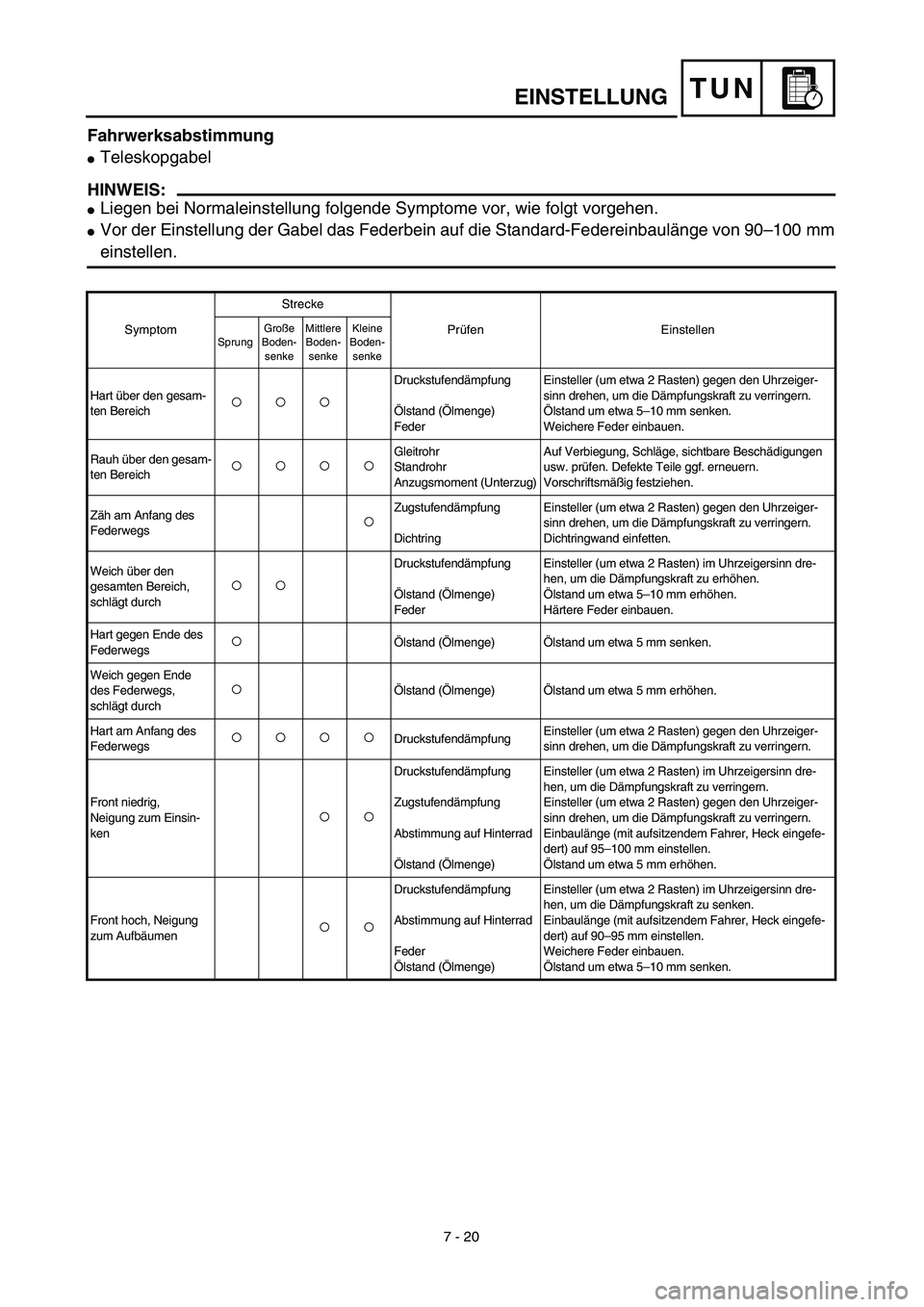

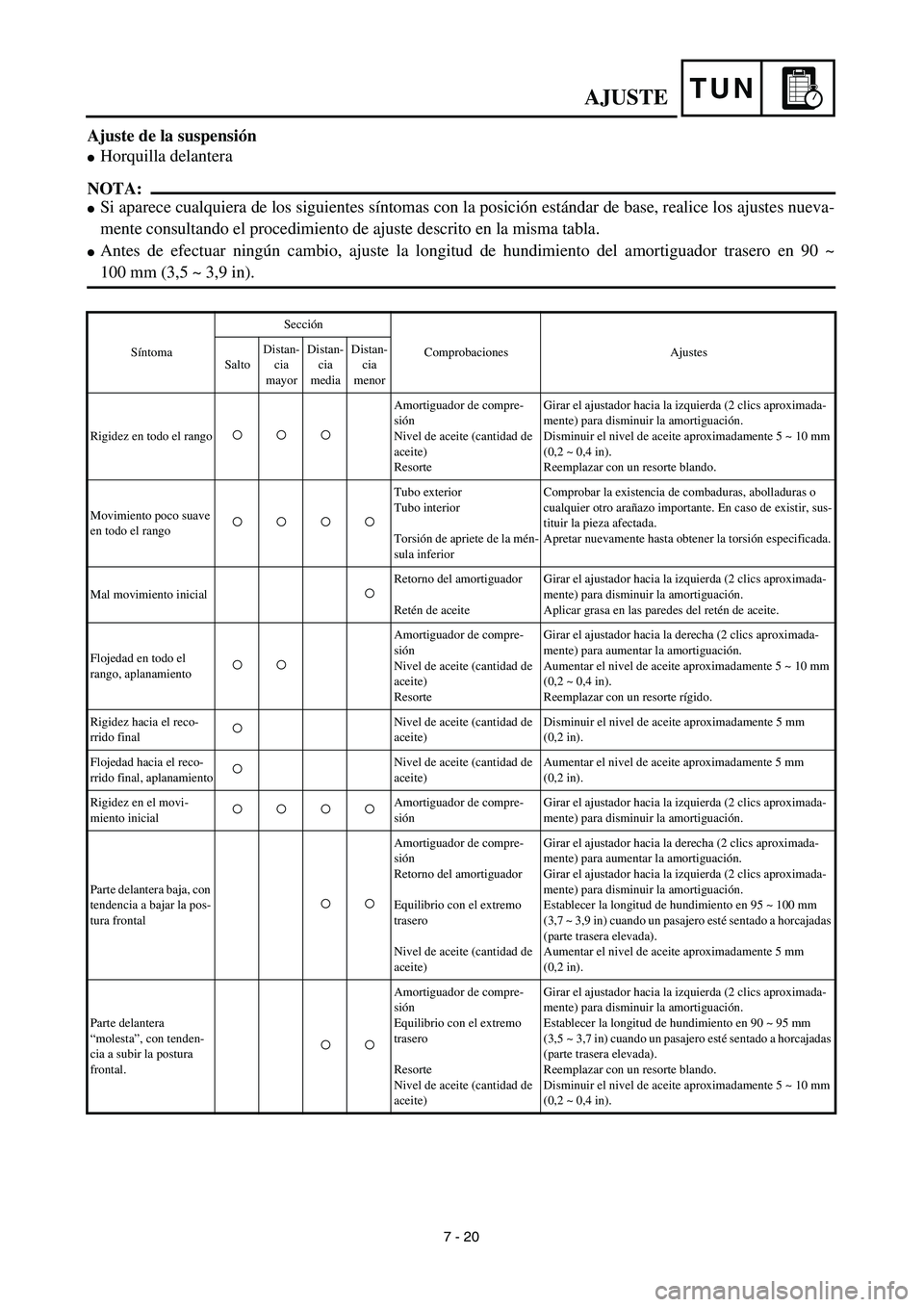

Suspension setting
Front fork
NOTE:
If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
Before any change, set the rear shock absorber sunken length to the standard figure 90 ~
100 mm (3.5 ~ 3.9 in).
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff over entire range

Compression damping
Oil level (oil amount)
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Replace with soft spring.
Unsmooth movement
over entire range

Outer tube
Inner tube
Under bracket tightening
torqueCheck for any bends, dents, and other noticeable
scars, etc. If any, replace affected parts.
Retighten to specified torque.
Poor initial
movement

Rebound damping
Oil sealTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Apply grease in oil seal wall.
Soft over entire range,
bottoming out

Compression damping
Oil level (oil amount)
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Increase oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).
Replace with stiff spring.
Stiff toward stroke end
Oil level (oil amount) Decrease oil level by about 5 mm (0.2 in).
Soft toward stroke end,
bottoming out
Oil level (oil amount) Increase oil level by about 5 mm (0.2 in).
Stiff initial movement
Compression dampingTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Low front, tending to
lower front posture

Compression damping
Rebound damping
Balance with rear end
Oil level (oil amount)Turn adjuster clockwise (about 2 clicks) to increase
damping.
Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in) when
one passenger is astride seat (lower rear posture).
Increase oil level by about 5 mm (0.2 in).
“Obtrusive” front, tend-
ing to upper front pos-
ture

Compression damping
Balance with rear end
Spring
Oil lever (oil amount)Turn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 90 ~ 95 mm (3.5 ~ 3.7 in) when
one passenger is astride seat (upper rear posture).
Replace with soft spring.
Decrease oil level by about 5 ~ 10 mm (0.2 ~ 0.4 in).

7 - 21
TUNSETTING

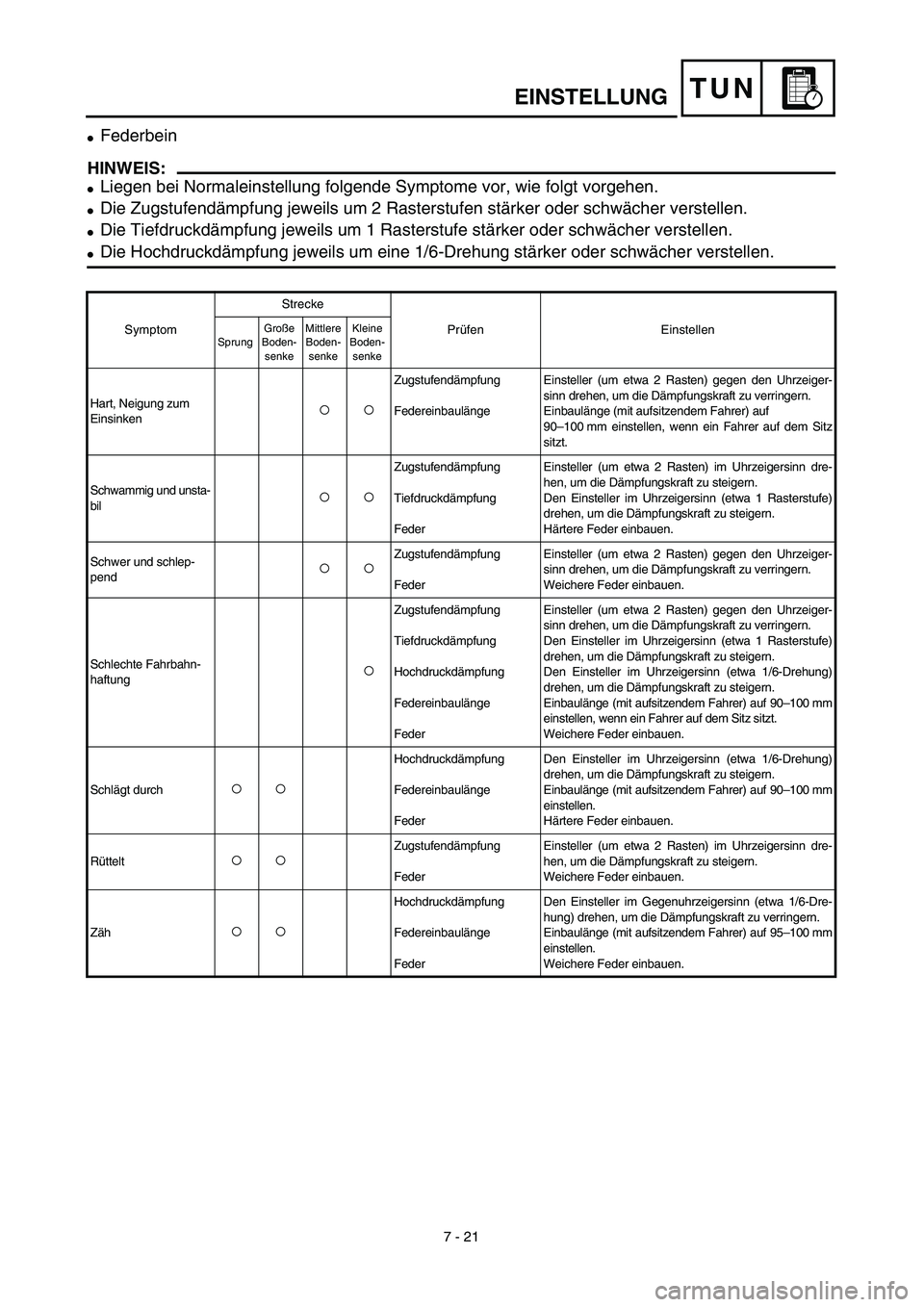

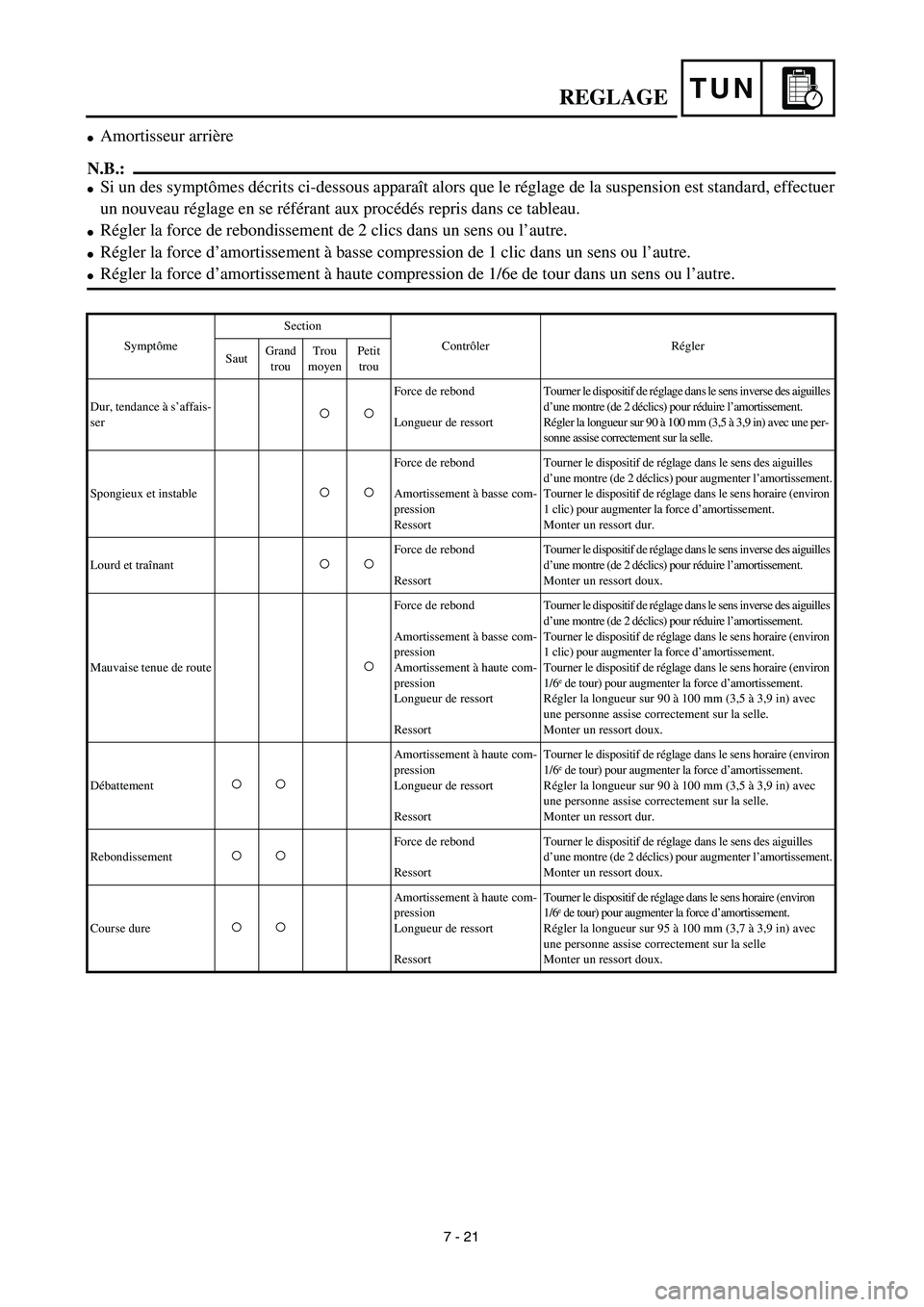

Rear shock absorber
NOTE:
If any of the following symptoms is experienced with the standard position as the base, make
resetting by reference to the adjustment procedure given in the same chart.
Adjust the rebound damping in 2-click increments or decrements.
Adjust the low compression damping in 1-click increments or decrements.
Adjust the high compression damping in 1/6 turn increments or decrements.
SymptomSection
Check Adjust
JumpLarge
gapMedium
gapSmall
gap
Stiff, tending to sink

Rebound damping
Spring set lengthTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger is astride seat.
Spongy and unstable

Rebound damping
Low compression damping
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Turn adjuster clockwise (about 1 click) to increase
damping.
Replace with stiff spring.
Heavy and dragging

Rebound damping
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Replace with soft spring.
Poor road gripping

Rebound damping
Low compression damping
High compression damp-
ing
Spring set length
SpringTurn adjuster counterclockwise (about 2 clicks) to
decrease damping.
Turn adjuster clockwise (about 1 clicks) to increase
damping.
Turn adjuster clockwise (about 1/6 clicks) to increase
damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger is astride seat.
Replace with soft spring.
Bottoming out

High compression damp-
ing
Spring set length
SpringTurn adjuster clockwise (about 1/6 turn) to increase
damping.
Set sunken length for 90 ~ 100 mm (3.5 ~ 3.9 in) when
one passenger in astride seat.
Replace with stiff spring.
Bouncing

Rebound damping
SpringTurn adjuster clockwise (about 2 clicks) to increase
damping.
Replace with soft spring.
Stiff travel

High compression damp-
ing
Spring set length
SpringTurn adjuster counterclockwise (about 1/6 turn) to
decrease damping.
Set sunken length for 95 ~ 100 mm (3.7 ~ 3.9 in) when
one passenger is astride seat.
Replace with soft spring.

TUNREGLAGE
Réglage de la suspension
Fourche avant
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédés repris dans ce tableau.
Avant d’effectuer toute modification, régler la longueur enfoncée de l’amortisseur arrière comprimé à la
valeur standard de 90 à 100 mm (3,5 à 3,9 in).
SymptômeSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Toujours dur

Force de compression
Niveau d’huile (quantité
d’huile)
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Réduire le niveau d’huile d’environ 5 à 10 mm (0,2 à 0,4 in).
Monter un ressort doux.
Mouvement toujours
non-doux

Tube externe
Tube interne
Couple de serrage du support
inférieurVérifier s’il y a coudes, coups ou tout autre endommagement
visible. Si tel est le cas, remplacer les parties affectées.
Resserrer au couple spécifié.
Mauvais mouvement
initial

Force de rebond
Bague d’étanchéitéTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Enduire la bague d’étanchéité d’huile.
Toujours doux,
débattement

Force de compression
Niveau d’huile (quantité
d’huile)
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Augmenter le niveau d’huile d’environ 5 à 10 mm (0,2 à 0,4 in).
Monter un ressort dur.
Dur en fin de course
Niveau d’huile (quantité
d’huile)Réduire le niveau d’huile d’environ 5 mm (0,2 in).
Doux en fin de course,
débattement
Niveau d’huile (quantité
d’huile)Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Mouvement initial dur
Force de compressionTourner le dispositif de réglage dans le sens inverse des
aiguilles d’une montre (de 2 déclics) pour réduire l’amor-
tissement.
Avant bas, position
avant basse

Force de compression
Force de rebond
Equilibre avec l’arrière
Niveau d’huile (quantité
d’huile)Tourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec une
personne assise correctement sur la selle (position arrière
supérieure).
Augmenter le niveau d’huile d’environ 5 mm (0,2 in).
Avant “qui accroche”,
position avant haute

Force de compression
Equilibre avec l’arrière
Ressort
Niveau d’huile (quantité
d’huile)Tourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90 à 95 mm (3,5 à 3,7 in) avec une
personne assise correctement sur la selle (position arrière
supérieure).
Monter un ressort doux.
Réduire le niveau d’huile de 5 à 10 mm (0,2 à 0,4 in).
7 - 20

TUNREGLAGE
Amortisseur arrière
N.B.:
Si un des symptômes décrits ci-dessous apparaît alors que le réglage de la suspension est standard, effectuer
un nouveau réglage en se référant aux procédés repris dans ce tableau.
Régler la force de rebondissement de 2 clics dans un sens ou l’autre.
Régler la force d’amortissement à basse compression de 1 clic dans un sens ou l’autre.
Régler la force d’amortissement à haute compression de 1/6e de tour dans un sens ou l’autre.
SymptômeSection
Contrôler Régler
SautGrand
trouTrou
moyenPetit
trou
Dur, tendance à s’affais-
ser

Force de rebond
Longueur de ressortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec une per-
sonne assise correctement sur la selle.
Spongieux et instable

Force de rebond
Amortissement à basse com-
pression
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1 clic) pour augmenter la force d’amortissement.
Monter un ressort dur.
Lourd et traînant

Force de rebond
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Monter un ressort doux.
Mauvaise tenue de route

Force de rebond
Amortissement à basse com-
pression
Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens inverse des aiguilles
d’une montre (de 2 déclics) pour réduire l’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1 clic) pour augmenter la force d’amortissement.
Tourner le dispositif de réglage dans le sens horaire (environ
1/6
e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort doux.
Débattement

Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens horaire (environ
1/6e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 90 à 100 mm (3,5 à 3,9 in) avec
une personne assise correctement sur la selle.
Monter un ressort dur.
Rebondissement

Force de rebond
RessortTourner le dispositif de réglage dans le sens des aiguilles
d’une montre (de 2 déclics) pour augmenter l’amortissement.
Monter un ressort doux.
Course dure

Amortissement à haute com-
pression
Longueur de ressort
RessortTourner le dispositif de réglage dans le sens horaire (environ
1/6e de tour) pour augmenter la force d’amortissement.
Régler la longueur sur 95 à 100 mm (3,7 à 3,9 in) avec
une personne assise correctement sur la selle
Monter un ressort doux.
7 - 21

TUNEINSTELLUNG
Fahrwerksabstimmung
Teleskopgabel
HINWEIS:
Liegen bei Normaleinstellung folgende Symptome vor, wie folgt vorgehen.
Vor der Einstellung der Gabel das Federbein auf die Standard-Federeinbaulänge von 90–100 mm
einstellen.
SymptomStrecke
Prüfen EinstellenSprungGroße
Boden-
senkeMittlere
Boden-
senkeKleine
Boden-
senke
Hart über den gesam-
ten Bereich
Druckstufendämpfung
Ölstand (Ölmenge)
FederEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Ölstand um etwa 5–10 mm senken.
Weichere Feder einbauen.
Rauh über den gesam-
ten Bereich

Gleitrohr
Standrohr
Anzugsmoment (Unterzug)Auf Verbiegung, Schläge, sichtbare Beschädigungen
usw. prüfen. Defekte Teile ggf. erneuern.
Vorschriftsmäßig festziehen.
Zäh am Anfang des
Federwegs

Zugstufendämpfung
DichtringEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Dichtringwand einfetten.
Weich über den
gesamten Bereich,
schlägt durch

Druckstufendämpfung
Ölstand (Ölmenge)
FederEinsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu erhöhen.
Ölstand um etwa 5–10 mm erhöhen.
Härtere Feder einbauen.
Hart gegen Ende des
Federwegs
Ölstand (Ölmenge)Ölstand um etwa 5 mm senken.
Weich gegen Ende
des Federwegs,
schlägt durch
Ölstand (Ölmenge)Ölstand um etwa 5 mm erhöhen.
Hart am Anfang des
Federwegs
DruckstufendämpfungEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Front niedrig,
Neigung zum Einsin-
ken

Druckstufendämpfung
Zugstufendämpfung
Abstimmung auf Hinterrad
Ölstand (Ölmenge)Einsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu verringern.
Einsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Einbaulänge (mit aufsitzendem Fahrer, Heck eingefe-
dert) auf 95–100 mm einstellen.
Ölstand um etwa 5 mm erhöhen.
Front hoch, Neigung
zum Aufbäumen

Druckstufendämpfung
Abstimmung auf Hinterrad
Feder
Ölstand (Ölmenge)Einsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu senken.
Einbaulänge (mit aufsitzendem Fahrer, Heck eingefe-
dert) auf 90–95 mm einstellen.
Weichere Feder einbauen.
Ölstand um etwa 5–10 mm senken.
7 - 20

TUNEINSTELLUNG
Federbein
HINWEIS:
Liegen bei Normaleinstellung folgende Symptome vor, wie folgt vorgehen.
Die Zugstufendämpfung jeweils um 2 Rasterstufen stärker oder schwächer verstellen.
Die Tiefdruckdämpfung jeweils um 1 Rasterstufe stärker oder schwächer verstellen.
Die Hochdruckdämpfung jeweils um eine 1/6-Drehung stärker oder schwächer verstellen.
SymptomStrecke
Prüfen EinstellenSprungGroße
Boden-
senkeMittlere
Boden-
senkeKleine
Boden-
senke
Hart, Neigung zum
Einsinken
Zugstufendämpfung
FedereinbaulängeEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Einbaulänge (mit aufsitzendem Fahrer) auf
90–100 mm einstellen, wenn ein Fahrer auf dem Sitz
sitzt.
Schwammig und unsta-
bil

Zugstufendämpfung
Tiefdruckdämpfung
FederEinsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu steigern.
Den Einsteller im Uhrzeigersinn (etwa 1 Rasterstufe)
drehen, um die Dämpfungskraft zu steigern.
Härtere Feder einbauen.
Schwer und schlep-
pend

Zugstufendämpfung
FederEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Weichere Feder einbauen.
Schlechte Fahrbahn-
haftung

Zugstufendämpfung
Tiefdruckdämpfung
Hochdruckdämpfung
Federeinbaulänge
FederEinsteller (um etwa 2 Rasten) gegen den Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu verringern.
Den Einsteller im Uhrzeigersinn (etwa 1 Rasterstufe)
drehen, um die Dämpfungskraft zu steigern.
Den Einsteller im Uhrzeigersinn (etwa 1/6-Drehung)
drehen, um die Dämpfungskraft zu steigern.
Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm
einstellen, wenn ein Fahrer auf dem Sitz sitzt.
Weichere Feder einbauen.
Schlägt durch

Hochdruckdämpfung
Federeinbaulänge
FederDen Einsteller im Uhrzeigersinn (etwa 1/6-Drehung)
drehen, um die Dämpfungskraft zu steigern.
Einbaulänge (mit aufsitzendem Fahrer) auf 90–100 mm
einstellen.
Härtere Feder einbauen.
Rüttelt

Zugstufendämpfung
FederEinsteller (um etwa 2 Rasten) im Uhrzeigersinn dre-
hen, um die Dämpfungskraft zu steigern.
Weichere Feder einbauen.
Zäh

Hochdruckdämpfung
Federeinbaulänge
FederDen Einsteller im Gegenuhrzeigersinn (etwa 1/6-Dre-
hung) drehen, um die Dämpfungskraft zu verringern.
Einbaulänge (mit aufsitzendem Fahrer) auf 95–100 mm
einstellen.
Weichere Feder einbauen.
7 - 21

TUNAJUSTE
Ajuste de la suspensión
Horquilla delantera
NOTA:
Si aparece cualquiera de los siguientes síntomas con la posición estándar de base, realice los ajustes nueva-
mente consultando el procedimiento de ajuste descrito en la misma tabla.
Antes de efectuar ningún cambio, ajuste la longitud de hundimiento del amortiguador trasero en 90 ~
100 mm (3,5 ~ 3,9 in).
SíntomaSección
Comprobaciones Ajustes
SaltoDistan-
cia
mayorDistan-
cia
mediaDistan-
cia
menor
Rigidez en todo el rango

Amortiguador de compre-
sión
Nivel de aceite (cantidad de
aceite)
ResorteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Disminuir el nivel de aceite aproximadamente 5 ~ 10 mm
(0,2 ~ 0,4 in).
Reemplazar con un resorte blando.
Movimiento poco suave
en todo el rango

Tubo exterior
Tubo interior
Torsión de apriete de la mén-
sula inferiorComprobar la existencia de combaduras, abolladuras o
cualquier otro arañazo importante. En caso de existir, sus-
tituir la pieza afectada.
Apretar nuevamente hasta obtener la torsión especificada.
Mal movimiento inicial

Retorno del amortiguador
Retén de aceiteGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Aplicar grasa en las paredes del retén de aceite.
Flojedad en todo el
rango, aplanamiento

Amortiguador de compre-
sión
Nivel de aceite (cantidad de
aceite)
ResorteGirar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Aumentar el nivel de aceite aproximadamente 5 ~ 10 mm
(0,2 ~ 0,4 in).
Reemplazar con un resorte rígido.
Rigidez hacia el reco-
rrido final
Nivel de aceite (cantidad de
aceite)Disminuir el nivel de aceite aproximadamente 5 mm
(0,2 in).
Flojedad hacia el reco-
rrido final, aplanamiento
Nivel de aceite (cantidad de
aceite)Aumentar el nivel de aceite aproximadamente 5 mm
(0,2 in).
Rigidez en el movi-
miento inicial
Amortiguador de compre-
siónGirar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Parte delantera baja, con
tendencia a bajar la pos-
tura frontal

Amortiguador de compre-
sión
Retorno del amortiguador
Equilibrio con el extremo
trasero
Nivel de aceite (cantidad de
aceite)Girar el ajustador hacia la derecha (2 clics aproximada-
mente) para aumentar la amortiguación.
Girar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 95 ~ 100 mm
(3,7 ~ 3,9 in) cuando un pasajero esté sentado a horcajadas
(parte trasera elevada).
Aumentar el nivel de aceite aproximadamente 5 mm
(0,2 in).
Parte delantera
“molesta”, con tenden-
cia a subir la postura
frontal.

Amortiguador de compre-
sión
Equilibrio con el extremo
trasero
Resorte
Nivel de aceite (cantidad de
aceite)Girar el ajustador hacia la izquierda (2 clics aproximada-
mente) para disminuir la amortiguación.
Establecer la longitud de hundimiento en 90 ~ 95 mm
(3,5 ~ 3,7 in) cuando un pasajero esté sentado a horcajadas
(parte trasera elevada).
Reemplazar con un resorte blando.
Disminuir el nivel de aceite aproximadamente 5 ~ 10 mm
(0,2 ~ 0,4 in).
7 - 20
