sensor YAMAHA WR 450F 2003 Owner's Manual

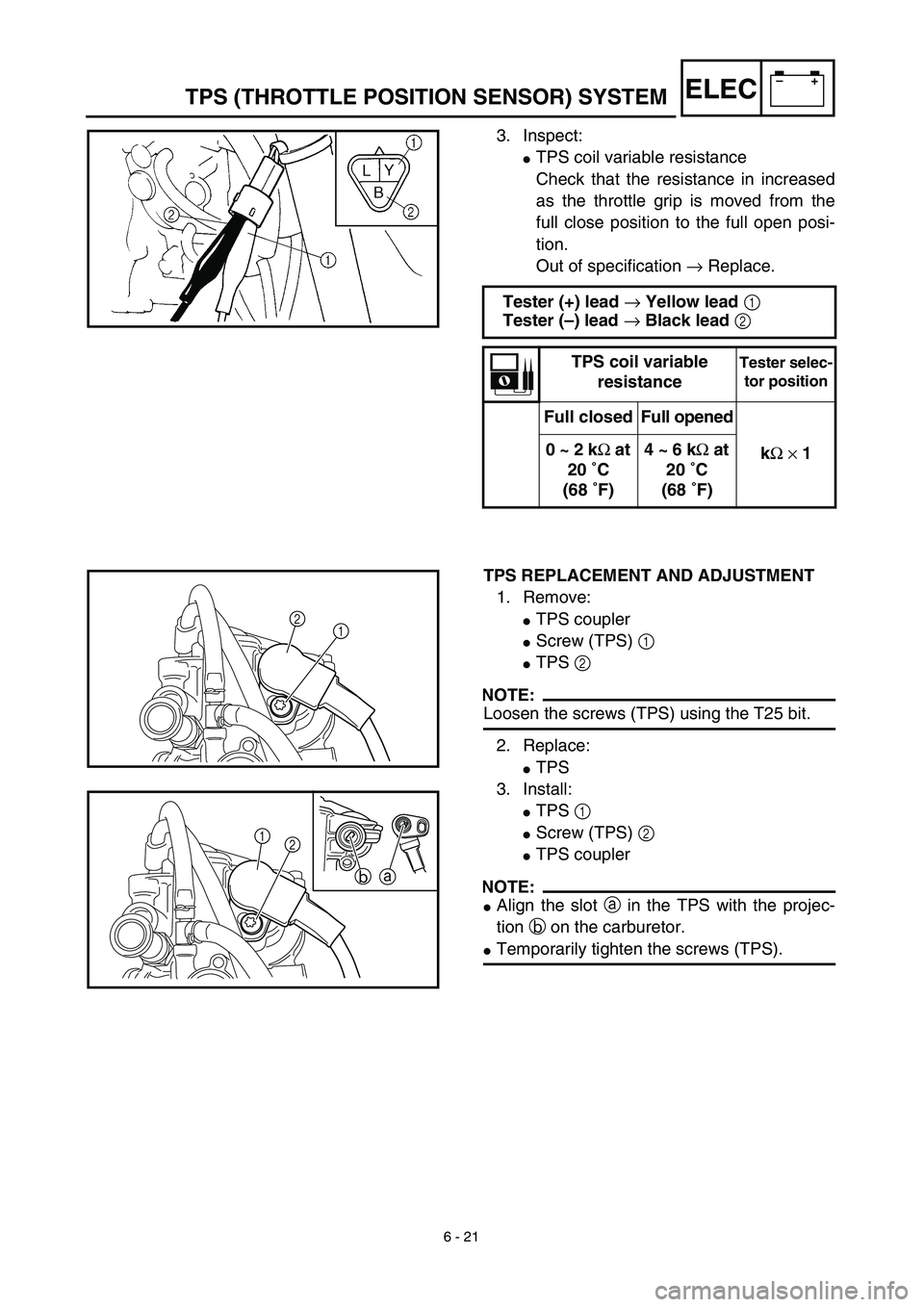

6 - 21
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
3. Inspect:
TPS coil variable resistance
Check that the resistance in increased
as the throttle grip is moved from the
full close position to the full open posi-
tion.
Out of specification → Replace.
Tester (+) lead → Yellow lead 1
Tester (–) lead → Black lead 2
TPS coil variable
resistanceTester selec-
tor position
Full closedFull opened
kΩ × 1 0 ~ 2 kΩ at
20 ˚C
(68 ˚F)4 ~ 6 kΩ at
20 ˚C
(68 ˚F)
TPS REPLACEMENT AND ADJUSTMENT
1. Remove:
TPS coupler
Screw (TPS) 1
TPS 2
NOTE:
Loosen the screws (TPS) using the T25 bit.
2. Replace:
TPS
3. Install:
TPS 1
Screw (TPS) 2
TPS coupler
NOTE:
Align the slot a in the TPS with the projec-
tion b on the carburetor.
Temporarily tighten the screws (TPS).
12
21
b
a

–+ELEC
3. Prüfen:
Regelwiderstand der TPS-
Spule
Prüfen, ob sich der Wider-
stand erhöht, während der
geschlossene Gasdrehgriff
ganz aufgedreht wird.
Außerhalb des Sollwerts →
Erneuern.
Prüfgerätkabel (+) →
Gelbes Kabel 1
Prüfgerätkabel (–) →
Schwarzes Kabel 2
TPS-Spulenwi-
derstandPrüfgerät-
einstel-
lung
Ganz
geschlo
ssenGanz
offen
kΩ × 1
0–2 kΩ
bei
20 ˚C4–6 kΩ
bei
20 ˚C
TPS-AUSTAUSCH UND EINSTEL-
LUNG
1. Entfernen:
TPS-Steckverbindung
Schraube (TPS) 1
TPS 2
HINWEIS:
Die Schrauben (TPS) mit dem T25
Bit lösen.
2. Erneuern:
TPS
3. Einbauen:
TPS 1
Schraube (TPS) 2
TPS-Steckverbindung
HINWEIS:
Die Kerbe a im TPS auf den Vor-
sprung b am Vergaser ausrichten.
Die Schrauben (TPS) vorüberge-

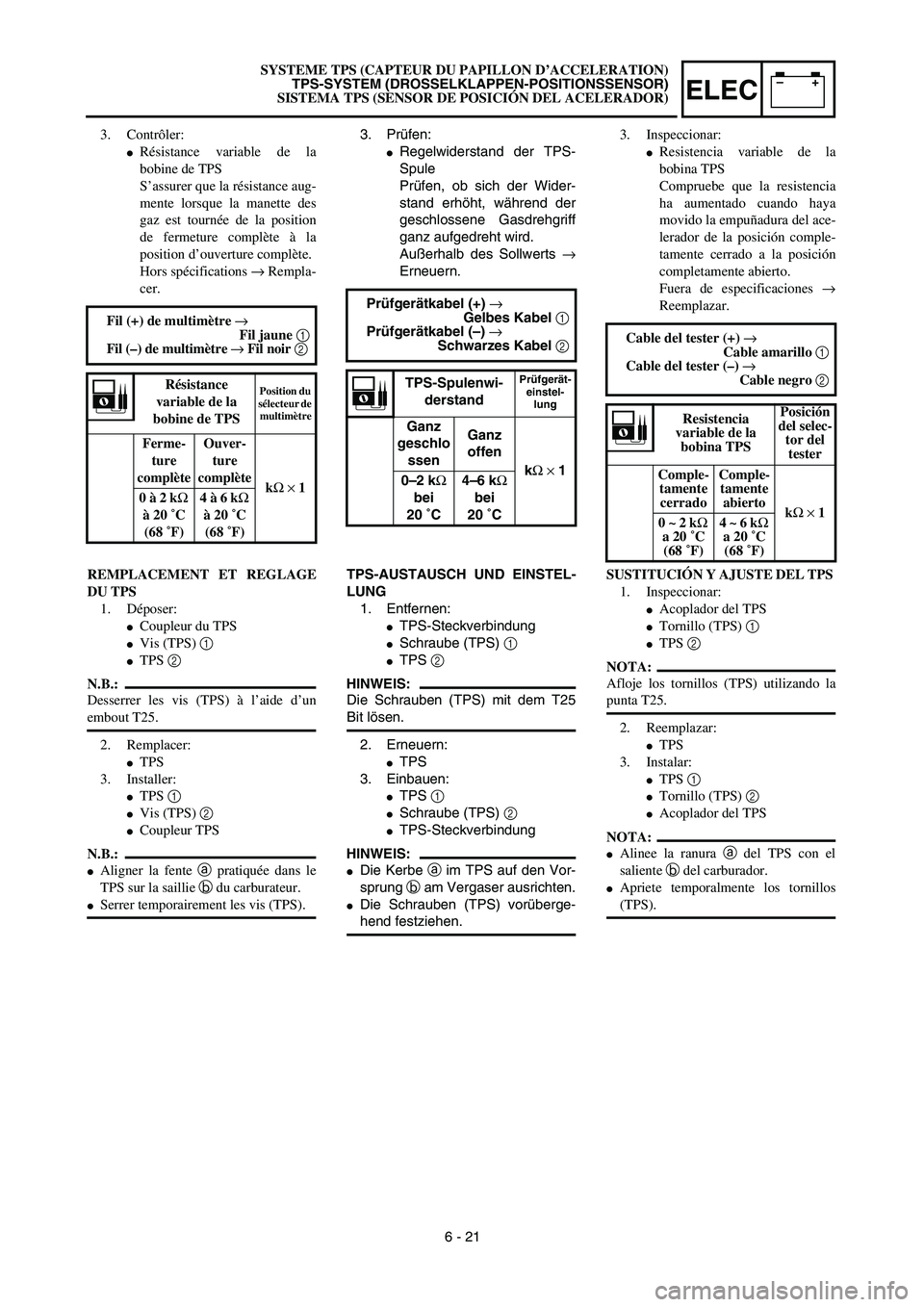

hend festziehen. 3. Contrôler:
Résistance variable de la
bobine de TPS
S’assurer que la résistance aug-
mente lorsque la manette des
gaz est tournée de la position
de fermeture complète à la
position d’ouverture complète.
Hors spécifications → Rempla-
cer.
Fil (+) de multimètre →
Fil jaune 1
Fil (–) de multimètre → Fil noir 2
Résistance
variable de la
bobine de TPS Position du
sélecteur de
multimètre
Ferme-
ture
complèteOuver-
ture
complète
kΩ × 1
0 à 2 kΩ
à 20 ˚C
(68 ˚F)4 à 6 kΩ
à 20 ˚C
(68 ˚F)
REMPLACEMENT ET REGLAGE
DU TPS
1. Déposer:
Coupleur du TPS
Vis (TPS) 1
TPS 2
N.B.:
Desserrer les vis (TPS) à l’aide d’un
embout T25.
2. Remplacer:
TPS
3. Installer:
TPS 1
Vis (TPS) 2
Coupleur TPS
N.B.:
Aligner la fente a pratiquée dans le
TPS sur la saillie b du carburateur.
Serrer temporairement les vis (TPS).3. Inspeccionar:
Resistencia variable de la
bobina TPS
Compruebe que la resistencia
ha aumentado cuando haya
movido la empuñadura del ace-
lerador de la posición comple-
tamente cerrado a la posición
completamente abierto.
Fuera de especificaciones →
Reemplazar.
Cable del tester (+) →
Cable amarillo 1
Cable del tester (–) →
Cable negro 2
Resistencia
variable de la
bobina TPSPosición
del selec-
tor del
tester
Comple-
tamente
cerradoComple-
tamente
abierto
kΩ × 1
0 ~ 2 kΩ
a 20 ˚C
(68 ˚F)4 ~ 6 kΩ
a 20 ˚C
(68 ˚F)
SUSTITUCIÓN Y AJUSTE DEL TPS
1. Inspeccionar:
Acoplador del TPS
Tornillo (TPS) 1
TPS 2
NOTA:
Afloje los tornillos (TPS) utilizando la
punta T25.
2. Reemplazar:
TPS
3. Instalar:
TPS 1
Tornillo (TPS) 2
Acoplador del TPS
NOTA:
Alinee la ranura a del TPS con el
saliente b del carburador.
Apriete temporalmente los tornillos
(TPS). SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 21

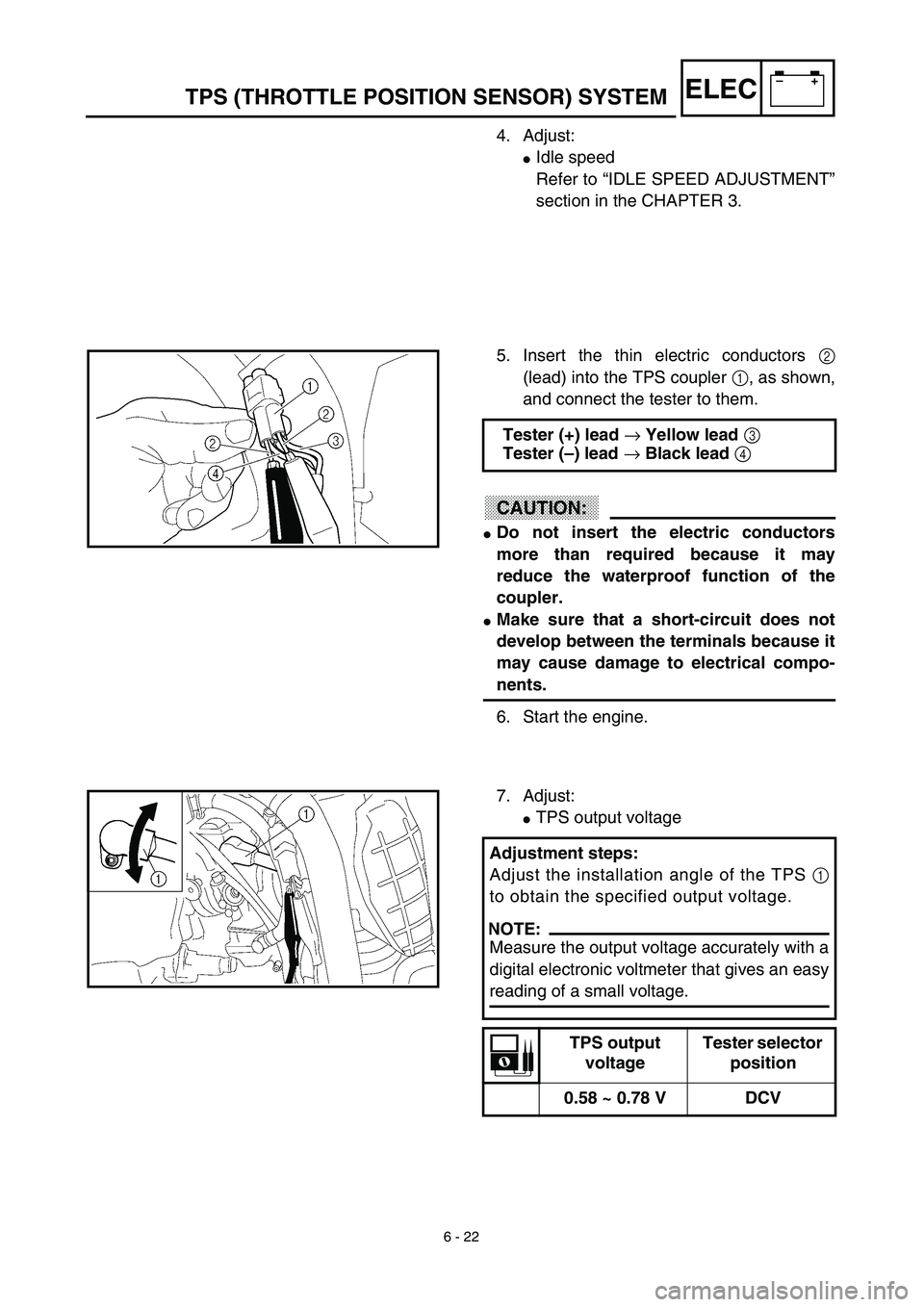

6 - 22
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
4. Adjust:
Idle speed
Refer to “IDLE SPEED ADJUSTMENT”
section in the CHAPTER 3.
5. Insert the thin electric conductors 2
(lead) into the TPS coupler 1, as shown,
and connect the tester to them.
CAUTION:
Do not insert the electric conductors
more than required because it may
reduce the waterproof function of the
coupler.
Make sure that a short-circuit does not
develop between the terminals because it
may cause damage to electrical compo-
nents.
6. Start the engine.Tester (+) lead → Yellow lead 3
Tester (–) lead → Black lead 4
7. Adjust:
TPS output voltage
Adjustment steps:
Adjust the installation angle of the TPS 1
to obtain the specified output voltage.
NOTE:
Measure the output voltage accurately with a
digital electronic voltmeter that gives an easy
reading of a small voltage.
TPS output
voltageTester selector
position
0.58 ~ 0.78 V DCV

–+ELEC
4. Einstellen:
Leerlaufdrehzahl
Siehe hierzu den Abschnitt
“EINSTELLUNG DER
LEERLAUFDREHZAHL” im
KAPITEL 3.
5. Die dünnen Leiter 2 (Leitung)
in den TPS-Steckverbinder 1
stecken, und das Prüfgerät
hier anschließen.
ACHTUNG:
Nicht die elektrischen Leiter wei-
ter als erforderlich einstecken,
da sonst die Wasserfestigkeit
des Steckers beeinträchtigt wer-
den kann.
Sicherstellen, daß sich kein
Kurzschluß zwischen den Kon-
takten entwickelt, da dadurch
Schäden an den elektrischen
Bauteilen verursacht werden
können.
6. Den Motor starten.Prüfgerätkabel (+) →
Gelbes Kabel 3
Prüfgerätkabel (–) →
Schwarzes Kabel 4
7. Einstellen:
TPS-Ausgangsspannung
Einstellschritte:
Den Einbauwinkel von TPS 1 ein-
stellen, um die vorgeschriebene
Ausgangsspannung zu erhalten.
HINWEIS:
Die Ausgangsspannung akkurat
mit einem digitalen elektronische
Voltmeter messen, das leichte Ab-
lesung kleiner Spannungen er-
laubt.
TPS-Aus-
gangs-
spannungPrüfgerät-
Wahlschalter-
position
0,58–0,78 V DCV

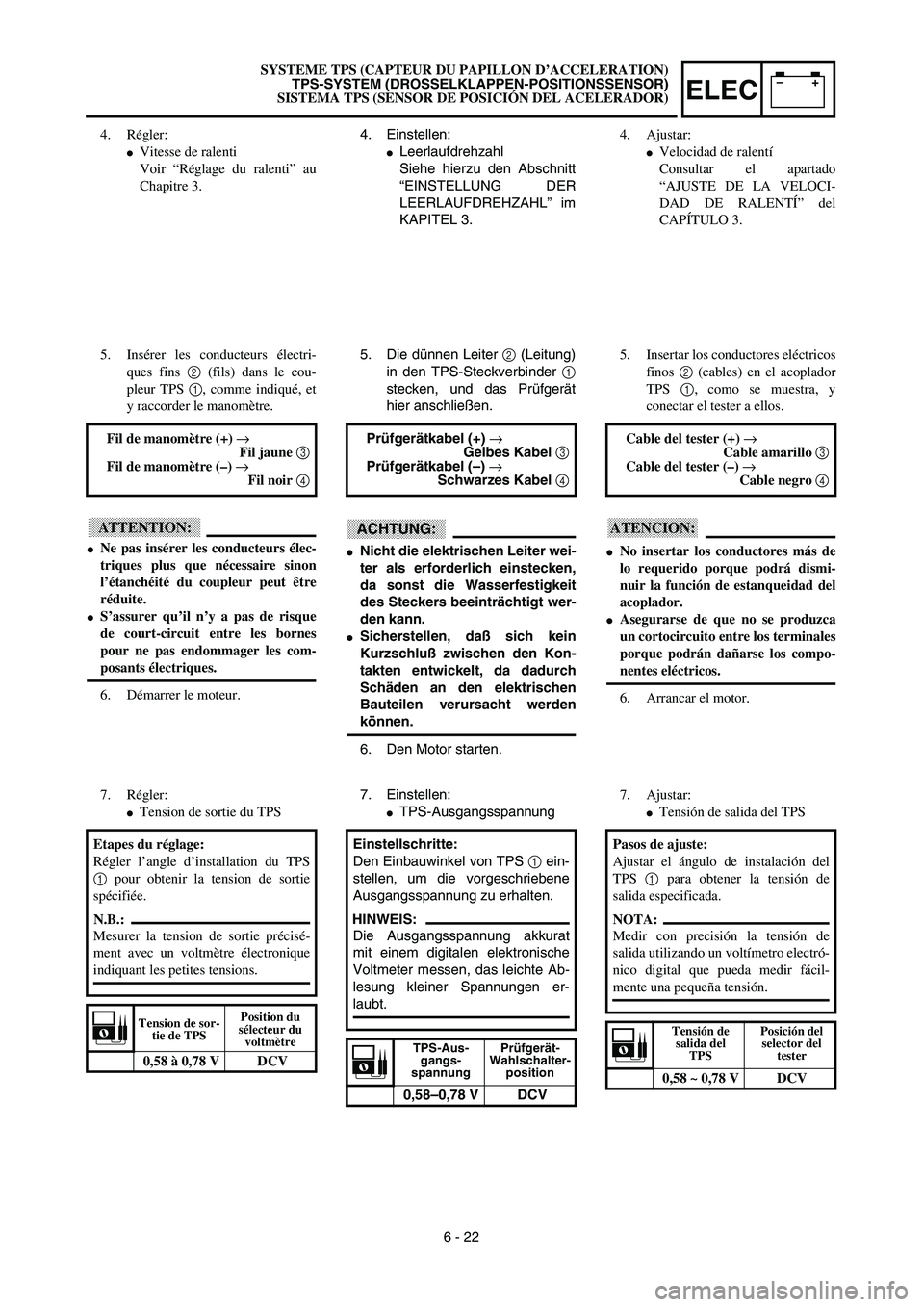

4. Régler:
Vitesse de ralenti
Voir “Réglage du ralenti” au
Chapitre 3.
5. Insérer les conducteurs électri-
ques fins 2 (fils) dans le cou-
pleur TPS 1, comme indiqué, et
y raccorder le manomètre.
ATTENTION:
Ne pas insérer les conducteurs élec-
triques plus que nécessaire sinon
l’étanchéité du coupleur peut être
réduite.
S’assurer qu’il n’y a pas de risque
de court-circuit entre les bornes
pour ne pas endommager les com-
posants électriques.
6. Démarrer le moteur. Fil de manomètre (+) →
Fil jaune 3
Fil de manomètre (–) →
Fil noir 4
7. Régler:
Tension de sortie du TPS
Etapes du réglage:
Régler l’angle d’installation du TPS
1 pour obtenir la tension de sortie
spécifiée.
N.B.:
Mesurer la tension de sortie précisé-
ment avec un voltmètre électronique
indiquant les petites tensions.
Tension de sor-
tie de TPS Position du
sélecteur du
voltmètre
0,58 à 0,78 V DCV
4. Ajustar:
Velocidad de ralentí
Consultar el apartado
“AJUSTE DE LA VELOCI-
DAD DE RALENTÍ” del
CAPÍTULO 3.
5. Insertar los conductores eléctricos
finos 2 (cables) en el acoplador
TPS 1, como se muestra, y
conectar el tester a ellos.
ATENCION:
No insertar los conductores más de
lo requerido porque podrá dismi-
nuir la función de estanqueidad del
acoplador.
Asegurarse de que no se produzca
un cortocircuito entre los terminales
porque podrán dañarse los compo-
nentes eléctricos.
6. Arrancar el motor.Cable del tester (+) →
Cable amarillo 3
Cable del tester (–) →
Cable negro 4
7. Ajustar:
Tensión de salida del TPS
Pasos de ajuste:
Ajustar el ángulo de instalación del
TPS 1 para obtener la tensión de
salida especificada.
NOTA:
Medir con precisión la tensión de
salida utilizando un voltímetro electró-
nico digital que pueda medir fácil-
mente una pequeña tensión.
Tensión de
salida del
TPSPosición del
selector del
tester
0,58 ~ 0,78 V DCV
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 22

6 - 23
–+ELECTPS (THROTTLE POSITION SENSOR) SYSTEM
8. Tighten:
Screw (TPS) 1
9. Stop the engine.
1
EC694000
TPS INPUT VOLTAGE INSPECTION
1. Disconnect the TPS coupler.
2. Start the engine.
3. Inspect:
TPS input voltage
Out of specification → Replace the CDI
unit.
Tester (+) lead → Blue lead 1
Tester (–) lead → Black/Blue lead 2
TPS input
voltageTester selector
position
4 ~ 6 V DCV-20

–+ELEC
8. Festziehen:
Schraube (TPS) 1
9. Den Motor Stoppen
PRÜFEN DER TPS-EINGANGS-
SPANNUNG
1. Die TPS-Steckverbindung
trennen.
2. Den Motor starten.
3. Prüfen:
TPS-Eingangsspannung
Außerhalb des Sollwerts →
Die CDI-Einheit erneuern.
Prüfgerätkabel (+) →
Blaues Kabel 1
Prüfgerätkabel (–) →
Schwarzes/Blaues Kabel 2
TPS-Ein-
gangs-
spannung Prüfgeräte-
instellung
4–6 V DCV-20
8. Serrer:
Vis (TPS) 1
9. Arrêter le moteur
CONTROLE DE LA TENSION
D’ENTREE DU TPS
1. Débrancher le coupleur de TPS.
2. Démarrer le moteur.
3. Contrôler:
Tension d’entrée du TPS
Hors spécifications → Rempla-
cer le bloc CDI.
Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre →
Fil noir/bleu 2
Tension
d’entrée du
TPS Position du
sélecteur de
multimètre
4 à 6 V DCV-20
8. Apretar:
Tornillo (TPS) 1
9. Parar el motor
INSPECCIÓN DE LA TENSIÓN DE
ENTRADA DEL TPS
1. Desconectar el acoplador TPS.
2. Arrancar el motor.
3. Inspeccionar:
Tensión de entrada del TPS
Fuera de especificaciones →
Reemplazar.
Cable del tester (+) →
Cable azul 1
Cable del tester (–) →
Cable negro/azul 2
Tensión de
entrada del
TPSPosición del
selector del
tester
4 ~ 6 V DCV-20
SYSTEME TPS (CAPTEUR DU PAPILLON D’ACCELERATION)
TPS-SYSTEM (DROSSELKLAPPEN-POSITIONSSENSOR)
SISTEMA TPS (SENSOR DE POSICIÓN DEL ACELERADOR)
6 - 23
