YAMAHA WR 450F 2004 Owners Manual

ENG
4 - 40
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA
ZUSAMMENBAU UND MONTAGE
1. Auftragen:
Molybdändisulfidöl
(auf Ventilschaft und Ventil-
schaft-Abdichtung)
2. Montieren:
Ventile 1
Ventilfedersitze 2
Ventilschaft-Abdichtungen
3
Ventilfedern 4
Ventilfederteller 5
HINWEIS:
Sicherstellen, daß jedes Ventil in
seine ursprüngliche Lage montiert
wird. Dabei folgende Markierungen
beachten.
Einlaß (Mitte) a: blau
Einlaß (rechts/links) b: grau
Auslaß: ohne Farbmarkierung
Die Ventilfedern mit der größeren
Steigung c nach oben einbauen.
dKleinere Steigung
New
3. Montieren:
Ventilkeile
HINWEIS:
Die Ventilfeder mit Ventilfederspan-
ner 1 zusammendrücken, dann die
Ventilkeile einsetzen.
Ventilfederspanner:
YM-4019/90890-04019
4. Zur Sicherung der Ventilkeile
auf dem Ventilschaft mit ei-
nem Holzstück leicht auf das
Ventilschaftende schlagen.
ACHTUNG:
Starke Schläge auf das Ventil-
schaftende können das Ventil be-
schädigen. ASSEMBLAGE ET MONTAGE
1. Appliquer:
Huile au bisulfure de molyb-
dène
Sur la queue de soupape et la
bague d’étanchéité de queue de
soupape.
2. Monter:
Soupapes 1
Sièges de ressort de soupape 2
Bagues d’étanchéité de queue
de soupape 3
Ressorts de soupape 4
Logements de ressort de sou-
pape 5
N.B.:
S’assurer de remettre chaque soupape
dans sa position d’origine, en se réfé-
rant aux repères en relief comme suit.
Admission (centre) a: bleu
Admission (droite/gauche) b:
gris
Echappement: pas de couleur
Installer le ressort de soupape en tour-
nant le pas le plus grand c vers le
haut.
dPas le plus petit
New
3. Monter:
Clavettes de soupape
N.B.:
Installer les clavettes de soupape tout en
comprimant le ressort de soupape avec
un compresseur de ressort de soupape
1.
Compresseur de ressort de
soupape:
YM-4019/90890-04019
4. Pour fixer les clavettes de sou-
pape sur la queue de soupape,
tapoter la pointe de soupape à
l’aide d’un bout de bois.
ATTENTION:
Une frappe trop forte sur la pointe de
soupape pourrait endommager la sou-
pape.MONTAJE E INSTALACIÓN
1. Aplicar:
Aceite de disulfuro de molib-
deno
En el vástago de la válvula y el
retén del vástago de la válvula.
2. Instalar:
Válvulas 1
Asientos del muelle de la vál-
vula 2
Retenes del vástago de la vál-
vula 3
Muelles de la válvula 4
Fijadores del muelle de la vál-
vula 5
NOTA:
Asegúrese de que cada válvula esté
instalada en su lugar correspondiente;
asimismo, consulte las siguientes mar-
cas.
Admisión (central) a: azul
Admisión (derecha/izquierda)
b: gris
Escape: sin pintura
Instale los muelles de la válvula con el
paso grande c orientado hacia arriba.
dPaso pequeño
New
3. Instalar:
Chavetas de la válvula
NOTA:
Instale las chavetas de la válvula mien-
tras comprime el muelle con el compre-
sor del muelle de la válvula 1.
Compresor de muelles de
válvula:
YM-4019/90890-04019
4. Para fijar las chavetas de la vál-
vula en el vástago de la válvula,
golpee ligeramente la punta de la
válvula con un taco de madera.
ATENCION:
No golpee demasiado fuerte para no
dañar la válvula.

4 - 41
ENGVALVES AND VALVE SPRINGS
5. Install:
Adjusting pad 1
Valve lifter 2
NOTE:
Apply the engine oil on the valve lifters.
Apply the molybdenum disulfide oil on the
valve stem end.
Valve lifter must turn smoothly when rotated
with a finger.
Be careful to reinstall valve lifters and pads
in their original place.

ENG
4 - 41

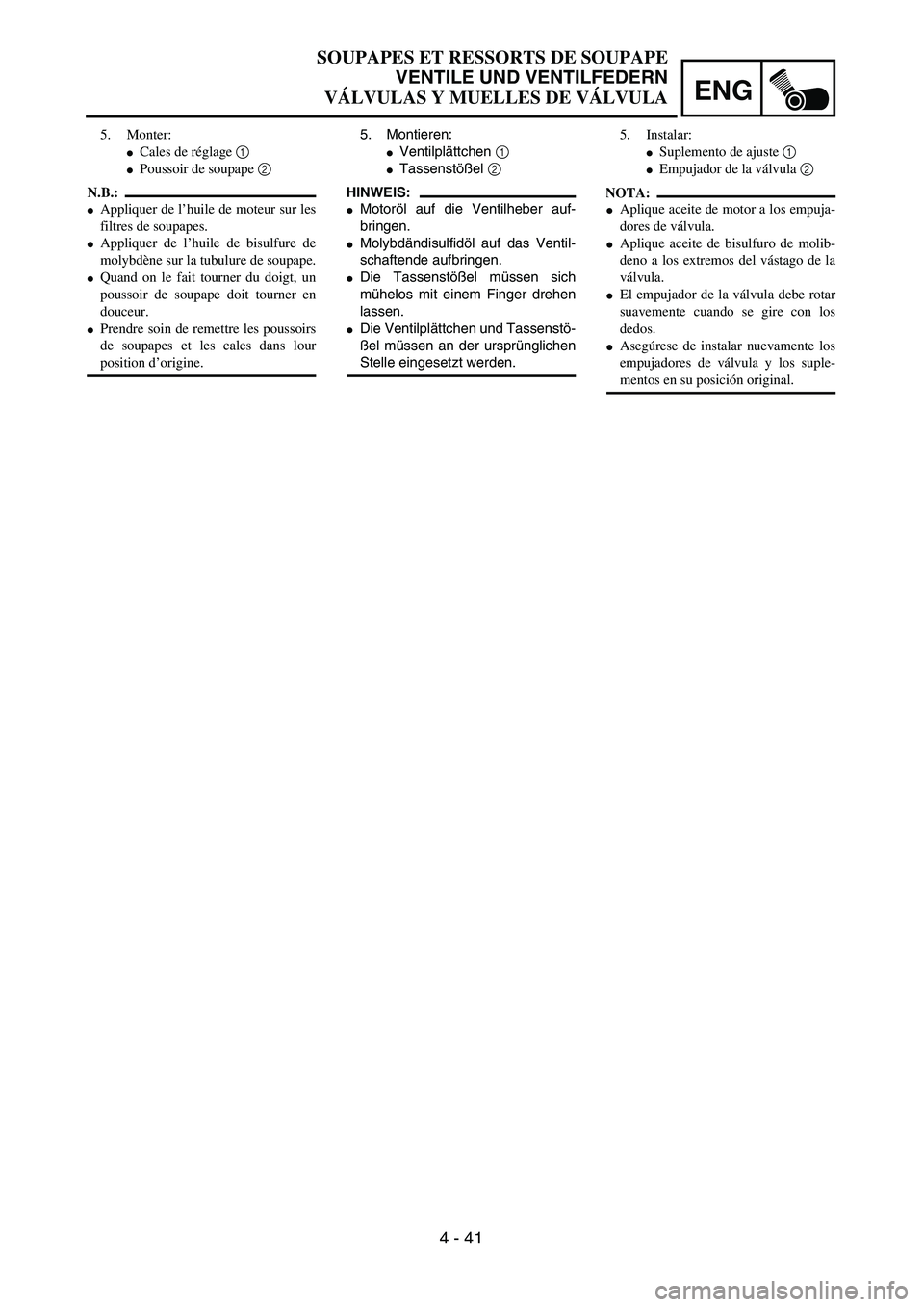

5. Montieren:
Ventilplättchen 1
Tassenstößel 2
HINWEIS:
Motoröl auf die Ventilheber auf-
bringen.
Molybdändisulfidöl auf das Ventil-
schaftende aufbringen.
Die Tassenstößel müssen sich
mühelos mit einem Finger drehen
lassen.
Die Ventilplättchen und Tassenstö-
ßel müssen an der ursprünglichen
Stelle eingesetzt werden. 5. Monter:
Cales de réglage 1
Poussoir de soupape 2
N.B.:
Appliquer de l’huile de moteur sur les
filtres de soupapes.
Appliquer de l’huile de bisulfure de
molybdène sur la tubulure de soupape.
Quand on le fait tourner du doigt, un
poussoir de soupape doit tourner en
douceur.
Prendre soin de remettre les poussoirs
de soupapes et les cales dans lour
position d’origine.5. Instalar:
Suplemento de ajuste 1
Empujador de la válvula 2
NOTA:
Aplique aceite de motor a los empuja-
dores de válvula.
Aplique aceite de bisulfuro de molib-
deno a los extremos del vástago de la
válvula.
El empujador de la válvula debe rotar
suavemente cuando se gire con los
dedos.
Asegúrese de instalar nuevamente los
empujadores de válvula y los suple-
mentos en su posición original.
SOUPAPES ET RESSORTS DE SOUPAPE
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULA

4 - 42

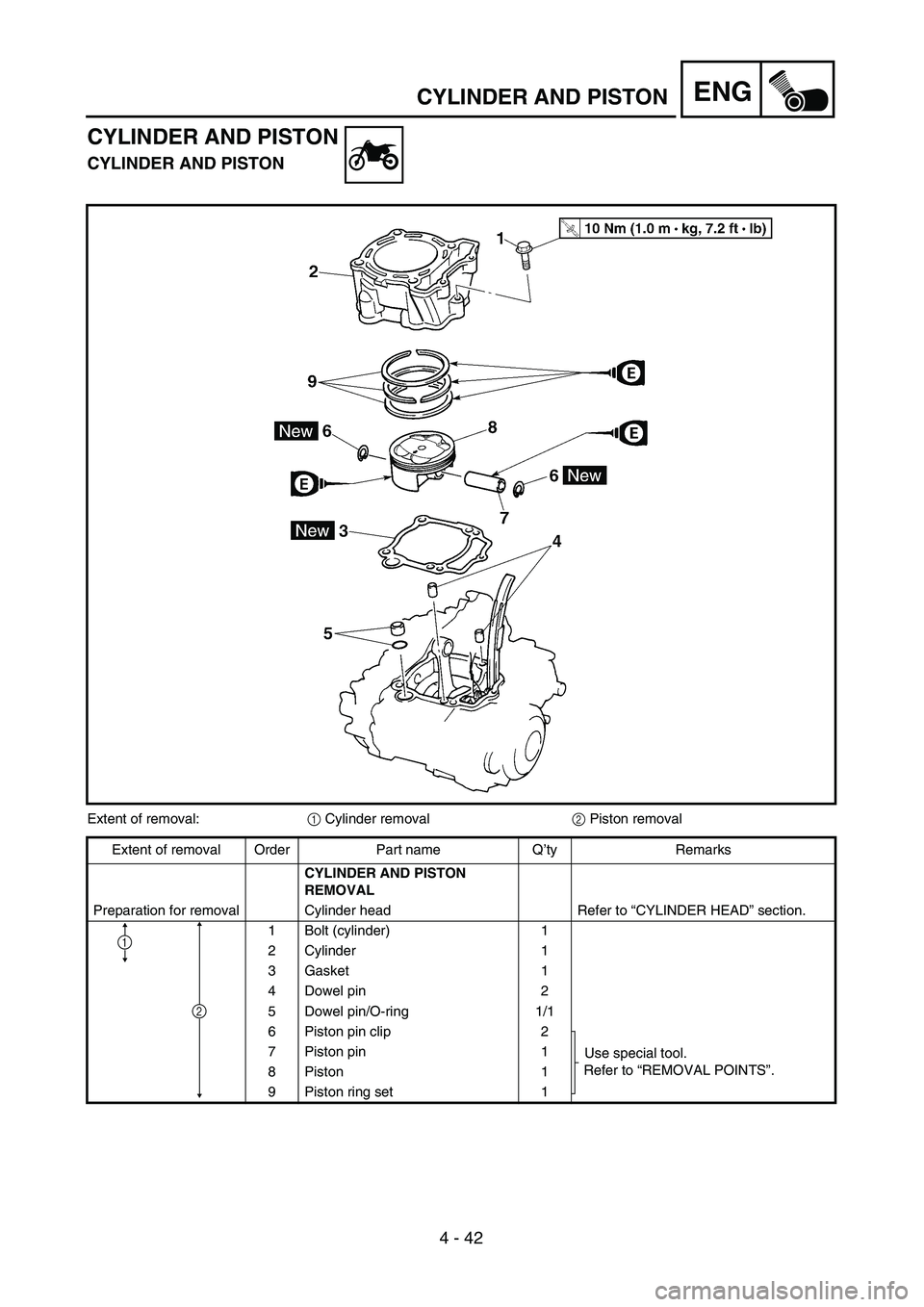

ENGCYLINDER AND PISTON
CYLINDER AND PISTON
CYLINDER AND PISTON
Extent of removal:1 Cylinder removal2 Piston removal
Extent of removal Order Part name Q’ty Remarks
CYLINDER AND PISTON
REMOVAL
Preparation for removal Cylinder head Refer to “CYLINDER HEAD” section.
1 Bolt (cylinder) 1
2 Cylinder 1
3 Gasket 1
4 Dowel pin 2
5 Dowel pin/O-ring 1/1
6 Piston pin clip 2
Use special tool.
Refer to “REMOVAL POINTS”. 7 Piston pin 1
8 Piston 1
9 Piston ring set 1
2
1

4 - 42
ENG
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
ZYLINDER UND KOLBEN
ZYLINDER UND KOLBEN
Demontage-Arbeiten:1 Zylinder demontieren2 Kolben demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Zylinder und Kolben demontieren
Vorbereitung für den Ausbau Zylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Schraube (zylinder) 1
2 Zylinder 1
3 Dichtung 1
4Paßstift 2
5Paßstift/O-Ring 1/1
6 Kolbenbolzen-Sicherungsring 2
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”. 7 Kolbenbolzen 1
8 Kolben 1
9Kolbenringe
1
1
2
CYLINDRE ET PISTON
CYLINDRE ET PISTON
Organisation de la dépose:1 Dépose du cylindre2 Dépose du piston
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES CYLINDRES ET DES PIS-
TONS
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Boulon (cylindre) 1
2 Cylindre 1
3 Joint 1
4 Goujon 2
5 Goujon/joint torique 1/1
6 Agrafe d’axe de piston 2
Utiliser un outil spécial.
Se reporter à “POINTS DE DEPOSE”. 7 Axe de piston 1
8 Piston 1
9Jeu de segments
1
1
2
CILINDRO Y PISTÓN
CILINDRO Y PISTÓN
Alcance de la extracción:1 Extracción de cilindro2 Extracción del pistón
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DEL CILINDRO Y EL PIS-
TÓN
Preparación para la extracción Culata Consulte el apartado “CULATA”.
1 Perno (cilindro) 1
2 Cilindro 1
3 Junta 1
4 Fijo de centraje 2
5 Fijo de centraje/junta tórica 1/1
6 Circlips del bulón del pistón2
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”. 7 Bulón del pistón1
8 Pistón1
9Juego del aro del pistón
1
1
2

4 - 43

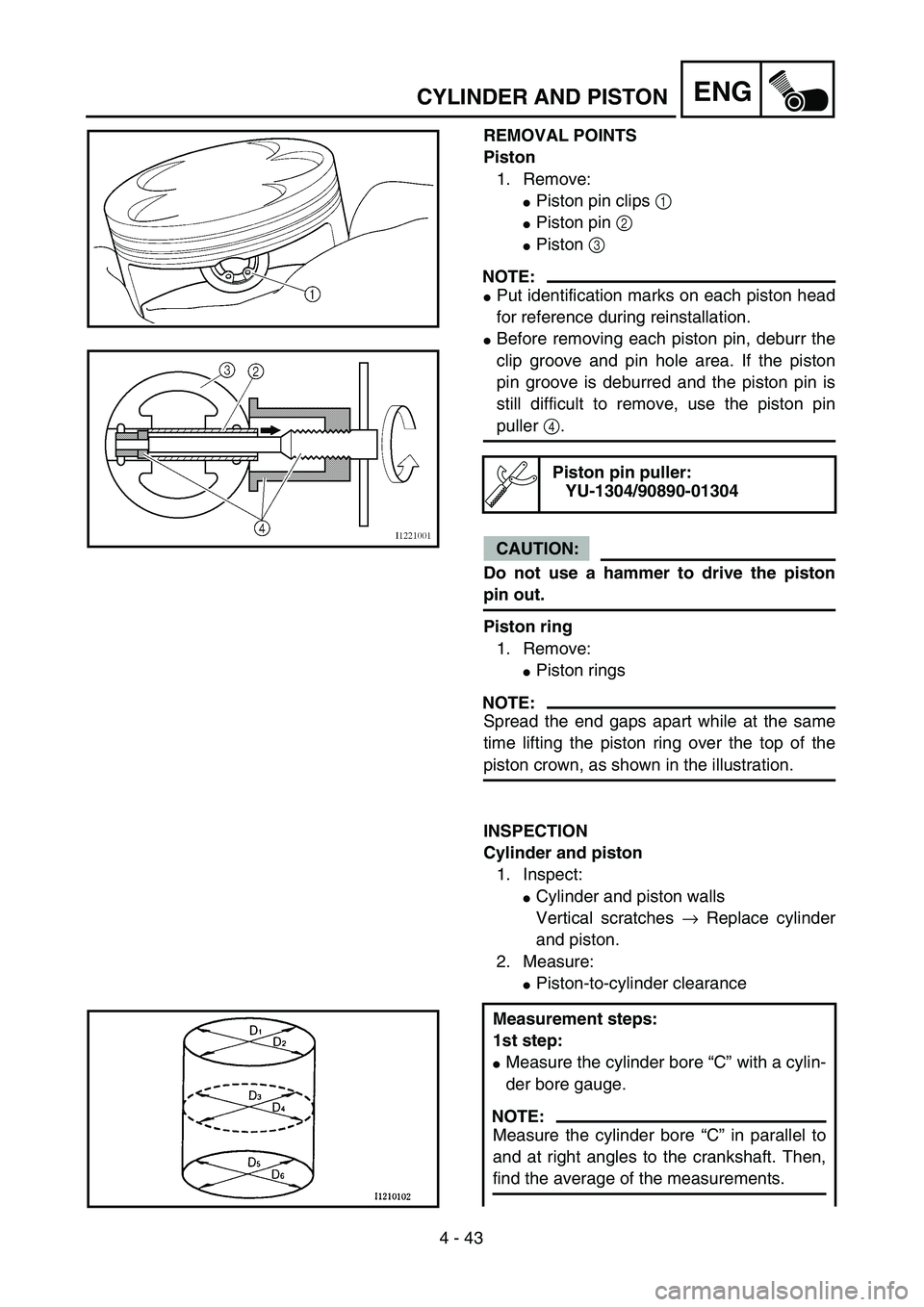

ENGCYLINDER AND PISTON
REMOVAL POINTS
Piston
1. Remove:
Piston pin clips 1
Piston pin 2
Piston 3
NOTE:
Put identification marks on each piston head
for reference during reinstallation.
Before removing each piston pin, deburr the
clip groove and pin hole area. If the piston
pin groove is deburred and the piston pin is
still difficult to remove, use the piston pin
puller 4.
CAUTION:
Do not use a hammer to drive the piston
pin out.
Piston ring
1. Remove:
Piston rings
NOTE:
Spread the end gaps apart while at the same
time lifting the piston ring over the top of the
piston crown, as shown in the illustration.
INSPECTION
Cylinder and piston
1. Inspect:
Cylinder and piston walls
Vertical scratches → Replace cylinder
and piston.
2. Measure:
Piston-to-cylinder clearance
Piston pin puller:
YU-1304/90890-01304
Measurement steps:
1st step:
Measure the cylinder bore “C” with a cylin-
der bore gauge.
NOTE:
Measure the cylinder bore “C” in parallel to
and at right angles to the crankshaft. Then,
find the average of the measurements.

ENG
4 - 43

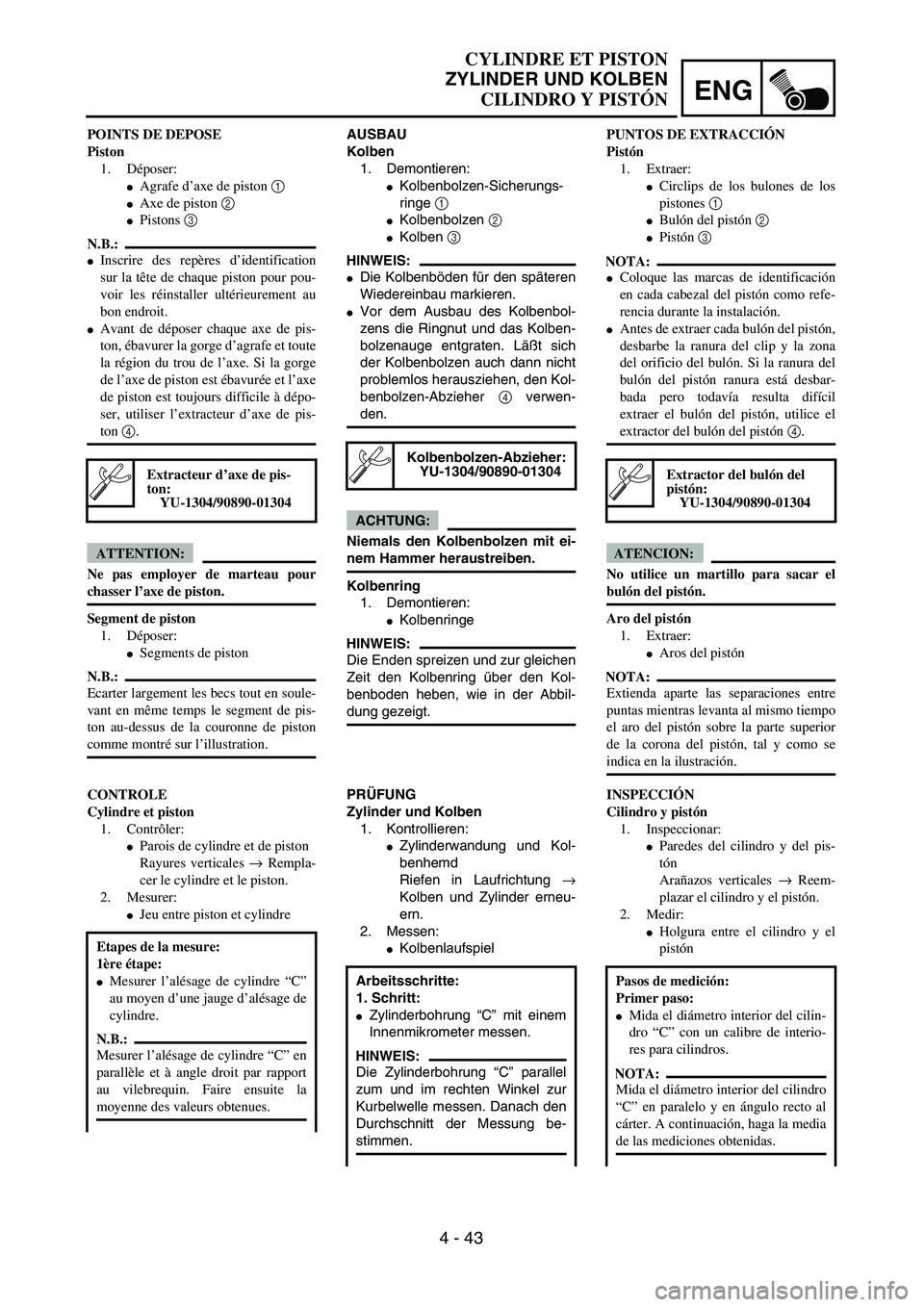

CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
AUSBAU
Kolben
1. Demontieren:
Kolbenbolzen-Sicherungs-
ringe 1
Kolbenbolzen 2
Kolben 3
HINWEIS:
Die Kolbenböden für den späteren
Wiedereinbau markieren.
Vor dem Ausbau des Kolbenbol-
zens die Ringnut und das Kolben-
bolzenauge entgraten. Läßt sich
der Kolbenbolzen auch dann nicht
problemlos herausziehen, den Kol-
benbolzen-Abzieher 4 verwen-
den.
ACHTUNG:
Niemals den Kolbenbolzen mit ei-
nem Hammer heraustreiben.
Kolbenring
1. Demontieren:
Kolbenringe
HINWEIS:
Die Enden spreizen und zur gleichen
Zeit den Kolbenring über den Kol-
benboden heben, wie in der Abbil-
dung gezeigt.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
PRÜFUNG
Zylinder und Kolben
1. Kontrollieren:
Zylinderwandung und Kol-
benhemd
Riefen in Laufrichtung →
Kolben und Zylinder erneu-
ern.
2. Messen:
Kolbenlaufspiel
Arbeitsschritte:
1. Schritt:
Zylinderbohrung “C” mit einem
Innenmikrometer messen.
HINWEIS:
Die Zylinderbohrung “C” parallel
zum und im rechten Winkel zur
Kurbelwelle messen. Danach den
Durchschnitt der Messung be-
stimmen.
POINTS DE DEPOSE
Piston
1. Déposer:
Agrafe d’axe de piston 1
Axe de piston 2
Pistons 3
N.B.:
Inscrire des repères d’identification
sur la tête de chaque piston pour pou-
voir les réinstaller ultérieurement au
bon endroit.
Avant de déposer chaque axe de pis-
ton, ébavurer la gorge d’agrafe et toute
la région du trou de l’axe. Si la gorge
de l’axe de piston est ébavurée et l’axe
de piston est toujours difficile à dépo-
ser, utiliser l’extracteur d’axe de pis-
ton 4.
ATTENTION:
Ne pas employer de marteau pour
chasser l’axe de piston.
Segment de piston
1. Déposer:
Segments de piston
N.B.:
Ecarter largement les becs tout en soule-
vant en même temps le segment de pis-
ton au-dessus de la couronne de piston
comme montré sur l’illustration.
Extracteur d’axe de pis-
ton:
YU-1304/90890-01304
CONTROLE
Cylindre et piston
1. Contrôler:
Parois de cylindre et de piston
Rayures verticales → Rempla-
cer le cylindre et le piston.
2. Mesurer:
Jeu entre piston et cylindre
Etapes de la mesure:
1ère étape:
Mesurer l’alésage de cylindre “C”
au moyen d’une jauge d’alésage de
cylindre.
N.B.:
Mesurer l’alésage de cylindre “C” en
parallèle et à angle droit par rapport
au vilebrequin. Faire ensuite la
moyenne des valeurs obtenues.
PUNTOS DE EXTRACCIÓN
Pistón
1. Extraer:
Circlips de los bulones de los
pistones 1
Bulón del pistón 2
Pistón 3
NOTA:
Coloque las marcas de identificación
en cada cabezal del pistón como refe-
rencia durante la instalación.
Antes de extraer cada bulón del pistón,
desbarbe la ranura del clip y la zona
del orificio del bulón. Si la ranura del
bulón del pistón ranura está desbar-
bada pero todavía resulta difícil
extraer el bulón del pistón, utilice el
extractor del bulón del pistón 4.
ATENCION:
No utilice un martillo para sacar el
bulón del pistón.
Aro del pistón
1. Extraer:
Aros del pistón
NOTA:
Extienda aparte las separaciones entre
puntas mientras levanta al mismo tiempo
el aro del pistón sobre la parte superior
de la corona del pistón, tal y como se
indica en la ilustración.
Extractor del bulón del
pistón:
YU-1304/90890-01304
INSPECCIÓN
Cilindro y pistón
1. Inspeccionar:
Paredes del cilindro y del pis-
tón
Arañazos verticales → Reem-
plazar el cilindro y el pistón.
2. Medir:
Holgura entre el cilindro y el
pistón
Pasos de medición:
Primer paso:
Mida el diámetro interior del cilin-
dro “C” con un calibre de interio-
res para cilindros.
NOTA:
Mida el diámetro interior del cilindro
“C” en paralelo y en ángulo recto al
cárter. A continuación, haga la media
de las mediciones obtenidas.

4 - 44

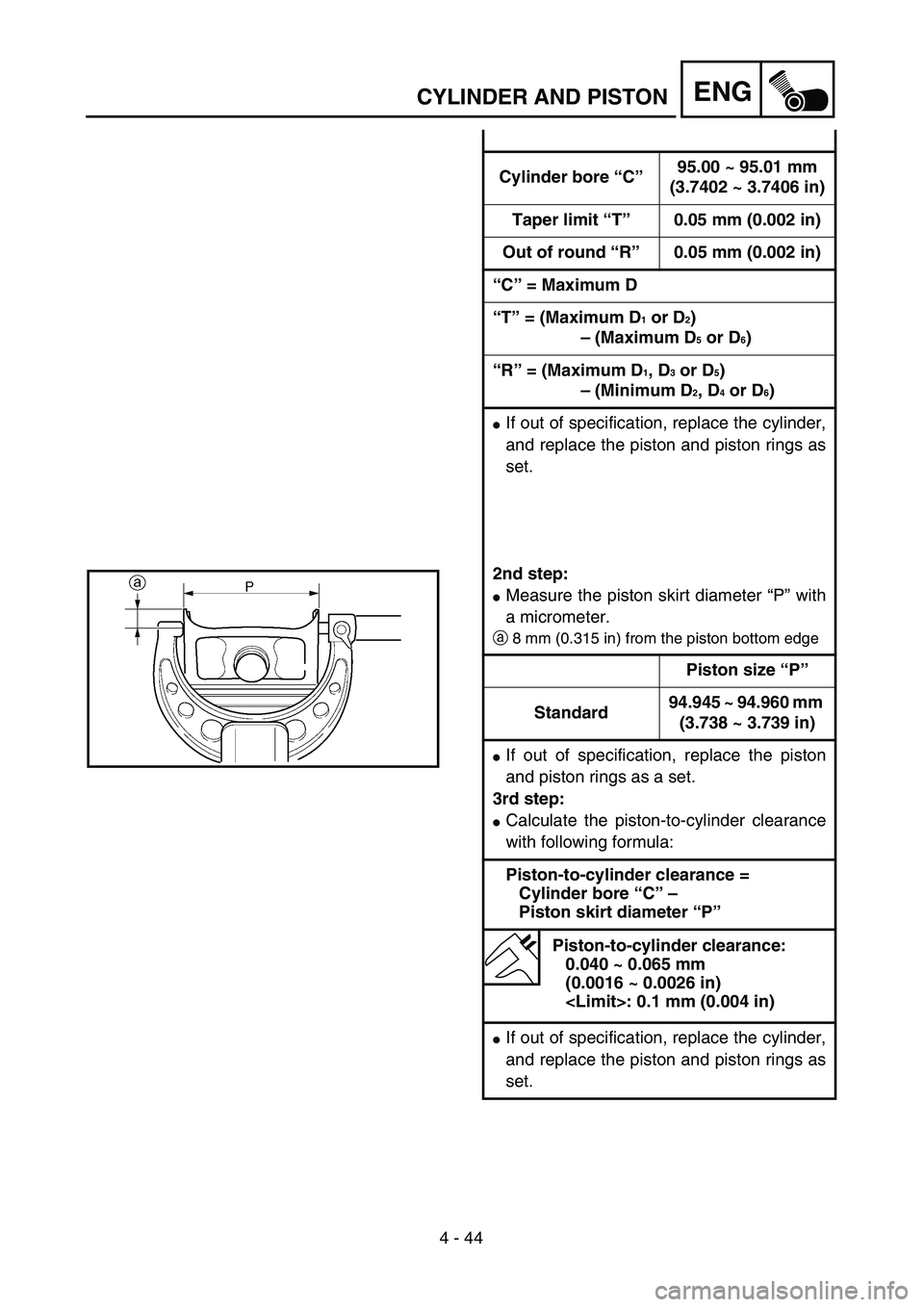

ENGCYLINDER AND PISTON
Cylinder bore “C”95.00 ~ 95.01 mm
(3.7402 ~ 3.7406 in)
Taper limit “T”0.05 mm (0.002 in)
Out of round “R”0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Maximum D
1 or D2)
– (Maximum D
5 or D6)
“R” = (Maximum D
1, D3 or D5)
– (Minimum D2, D4 or D6)
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.
2nd step:
Measure the piston skirt diameter “P” with
a micrometer.
a8 mm (0.315 in) from the piston bottom edge
Piston size “P”
Standard94.945 ~ 94.960 mm
(3.738 ~ 3.739 in)
If out of specification, replace the piston
and piston rings as a set.
3rd step:
Calculate the piston-to-cylinder clearance
with following formula:
Piston-to-cylinder clearance =
Cylinder bore “C” –
Piston skirt diameter “P”
Piston-to-cylinder clearance:
0.040 ~ 0.065 mm
(0.0016 ~ 0.0026 in)
: 0.1 mm (0.004 in)
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.

ENG
4 - 44
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO Y PISTÓN
Zylinderboh-
rung “C”95,00–
95,01 mm
(3,7402–
3,7406 in)
Konizität “T”0,05 mm
(0,002 in)
Unrundheit
“R”0,05 mm
(0,002 in)
“C” = Max. D
“T” = (Max. D
1 oder D2)
– (Max. D5 oder D6)
“R” = (Max. D
1, D3 oder D5) – (Min. D2, D4 oder D6)
Falls unvorschriftsmäßig, den
Zylinder nachbohren oder er-
neuern und den Kolben sowie
die Kolbenringe im Satz erneu-
ern.
2. Schritt:
Kolbenschaftdurchmesser “P”
mit einem Mikrometer messen.
a8 mm (0,315 in) von der Kolben-
Unterkante
Kolbenschaft-
durchmesser
“P”
Standard94,945–
94,960 mm
(3,738–
3,739 in)
Falls unvorschriftsmäßig, Kol-
ben und Kolbenringe im Satz
erneuern.
3. Schritt:
Kolbenlaufspiel nach der fol-
genden Formel berechnen:
Kolbenlaufspiel =
Zylinderbohrung “C” –
Kolbenschaftdurchmesser
“P”
Kolbenlaufspiel:
0,040–0,065 mm
(0,0016–0,0026 in)
:
0,1 mm (0,004 in)
Falls unvorschriftsmäßig, den
Zylinder erneuern und Kolben
sowie Kolbenringe im Satz er-
neuern.
Alésage de cylin-
dre “C”95,00 à
95,01 mm
(3,7402 à
3,7406 in)
Limite de coni-
cité “T”0,05 mm
(0,002 in)
Ovalisation “R”0,05 mm
(0,002 in)
“C” = maximum D
“T” = (maximum D
1 ou D2)
– (maximum D5 ou D6)
“R” = (maximum D
1, D3 ou D5)
– (minimum D2, D4 ou D6)
Si hors spécifications, réaléser ou
remplacer le cylindre et remplacer
le piston et ses segments.
2ème étape:
Mesurer le diamètre “P” de la jupe
de piston à l’aide d’un micromètre.
a8 mm (0,315 in) du bord inférieur de
piston
Taille de piston
“P”
Standard94,945 à
94,960 mm
(3,738 à
3,739 in)
Si hors spécifications, remplacer le
piston et ses segments.
3ème étape:
Calculer l’écart entre le piston et le
cylindre à l’aide de la formule sui-
vante:
Ecart piston – cylindre =
alésage de cylindre “C” – dia-
mètre de jupe de piston “P”
Ecart piston – cylindre:
0,040 à 0,065 mm
(0,0016 à 0,0026 in)
:
0,1 mm (0,004 in)
Si hors spécifications, remplacer le
cylindre et remplacer le piston et
ses segments.
Diámetro inte-
rior del cilindro
“C”95,00 ~
95,01 mm
(3,7402 ~
3,7406 in)
Límite de conici-
dad “T”0,05 mm
(0,002 in)
Ovalización “R”0,05 mm
(0,002 in)
“C” = Máximo D
“T” = (Máximo D
1 o D2)
– (Máximo D5 o D6)
“R” = (Máximo D
1, D3 o D5)
– (Mínimo D2, D4 o D6)
Si está fuera de especificaciones,
reemplace el cilindro, y sustituya el
pistón y los aros del pistón como un
juego.
Segundo paso:
Mida el diámetro de la falda del pis-
tón “P” con un micrómetro.
a8 mm (0,315 in) desde el borde inferior
del pistón
Tamaño del pis-
tón “P”
Estándar94,945 ~
94,960 mm
(3,738 ~
3,739 in)
Si está fuera de especificaciones,
reemplace el pistón y los aros del
pistón como un juego.
Tercer paso:
Calcule la holgura entre el pistón y
el cilindro mediante la fórmula
siguiente:
Holgura entre el pistón y el cilin-
dro =
Diámetro interior del cilindro
“C” – Diámetro de la falda del
pistón “P”
Holgura entre el pistón y
el cilindro:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
:
0,1 mm (0,004 in)
Si está fuera de especificaciones,
reemplace el cilindro y sustituya el
pistón y los aros del pistón como
un juego.

4 - 45
ENGCYLINDER AND PISTON

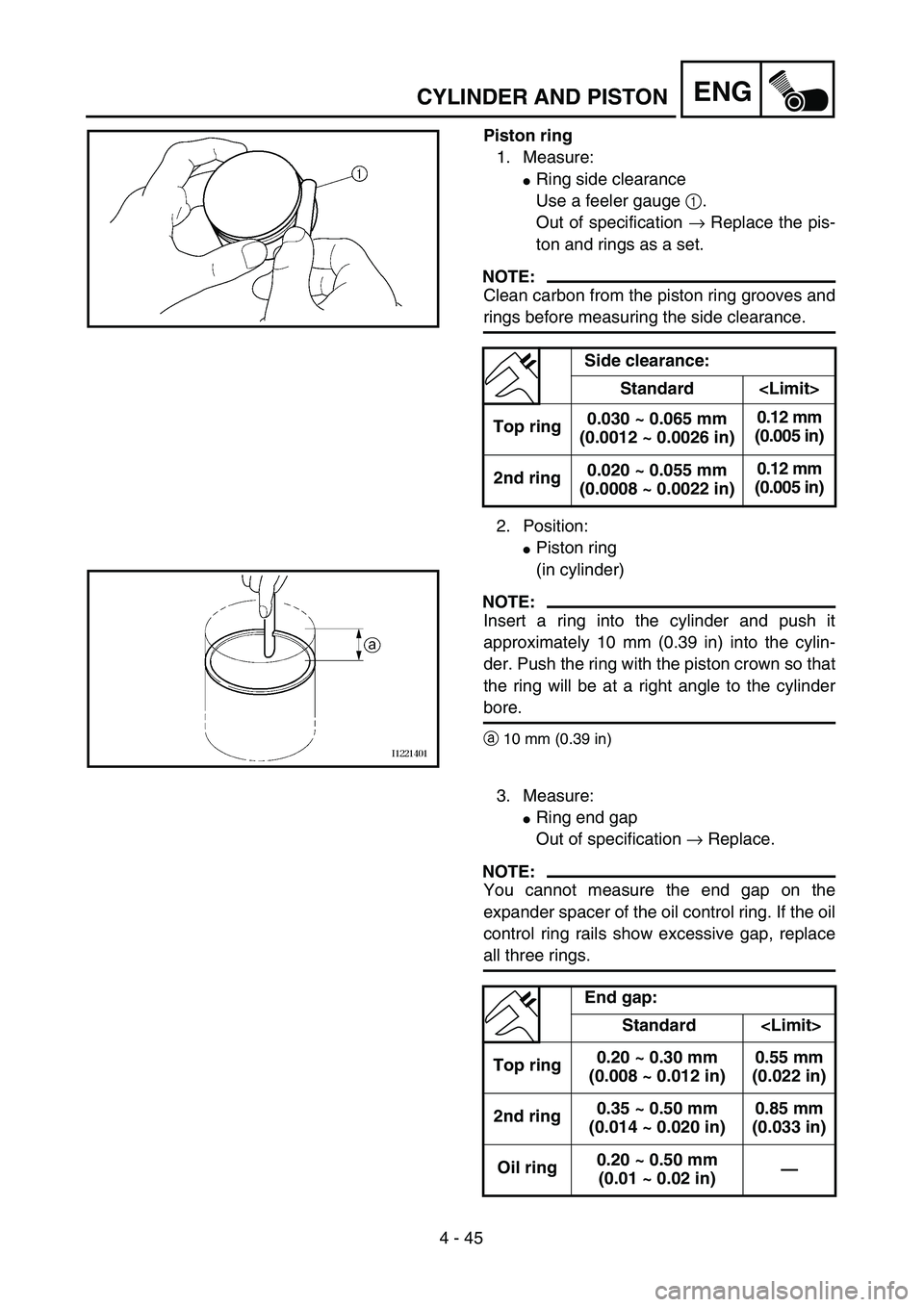

Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge 1.
Out of specification → Replace the pis-
ton and rings as a set.
NOTE:
Clean carbon from the piston ring grooves and
rings before measuring the side clearance.
2. Position:
Piston ring
(in cylinder)
NOTE:
Insert a ring into the cylinder and push it
approximately 10 mm (0.39 in) into the cylin-
der. Push the ring with the piston crown so that
the ring will be at a right angle to the cylinder
bore.
a10 mm (0.39 in)
Side clearance:
Standard
Top ring0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
3. Measure:
Ring end gap
Out of specification → Replace.
NOTE:
You cannot measure the end gap on the
expander spacer of the oil control ring. If the oil
control ring rails show excessive gap, replace
all three rings.
End gap:
Standard
Top ring0.20 ~ 0.30 mm
(0.008 ~ 0.012 in)0.55 mm
(0.022 in)
2nd ring0.35 ~ 0.50 mm
(0.014 ~ 0.020 in)0.85 mm
(0.033 in)
Oil ring0.20 ~ 0.50 mm
(0.01 ~ 0.02 in)—
