YAMAHA WR 450F 2004 Owners Manual

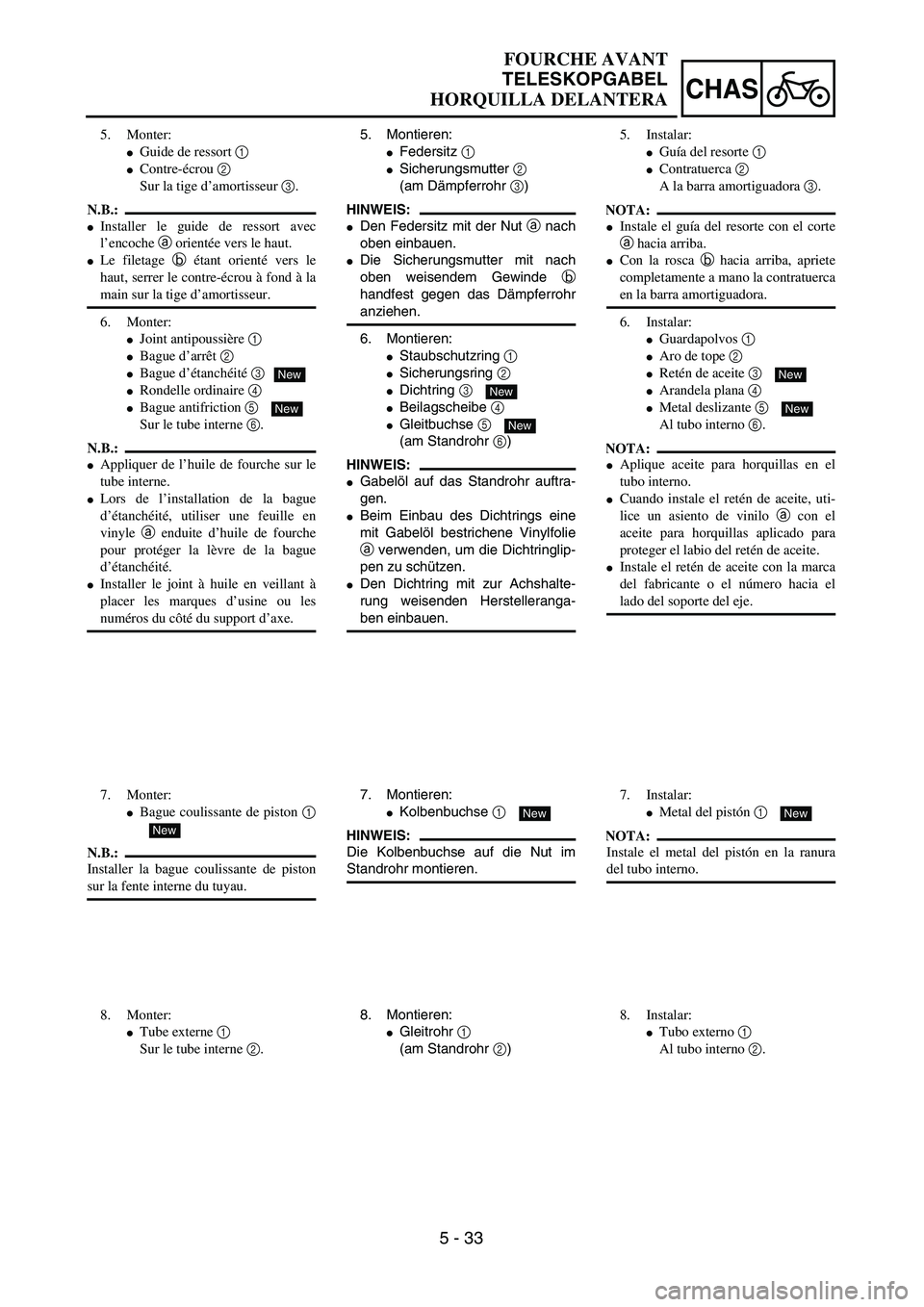

5 - 33
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
5. Montieren:
Federsitz 1
Sicherungsmutter 2
(am Dämpferrohr 3)
HINWEIS:
Den Federsitz mit der Nut a nach
oben einbauen.
Die Sicherungsmutter mit nach
oben weisendem Gewinde b
handfest gegen das Dämpferrohr
anziehen.
6. Montieren:
Staubschutzring 1
Sicherungsring 2
Dichtring 3
Beilagscheibe 4
Gleitbuchse 5
(am Standrohr 6)
HINWEIS:
Gabelöl auf das Standrohr auftra-
gen.
Beim Einbau des Dichtrings eine
mit Gabelöl bestrichene Vinylfolie
a verwenden, um die Dichtringlip-
pen zu schützen.
Den Dichtring mit zur Achshalte-
rung weisenden Herstelleranga-
ben einbauen.
New
New
7. Montieren:
Kolbenbuchse 1
HINWEIS:
Die Kolbenbuchse auf die Nut im
Standrohr montieren.
New
8. Montieren:
Gleitrohr 1
(am Standrohr 2) 5. Monter:
Guide de ressort 1
Contre-écrou 2
Sur la tige d’amortisseur 3.
N.B.:
Installer le guide de ressort avec
l’encoche a orientée vers le haut.
Le filetage b étant orienté vers le
haut, serrer le contre-écrou à fond à la
main sur la tige d’amortisseur.
6. Monter:
Joint antipoussière 1
Bague d’arrêt 2
Bague d’étanchéité 3
Rondelle ordinaire 4
Bague antifriction 5
Sur le tube interne 6.
N.B.:
Appliquer de l’huile de fourche sur le
tube interne.
Lors de l’installation de la bague
d’étanchéité, utiliser une feuille en
vinyle a enduite d’huile de fourche
pour protéger la lèvre de la bague
d’étanchéité.
Installer le joint à huile en veillant à
placer les marques d’usine ou les
numéros du côté du support d’axe.
New
New
7. Monter:
Bague coulissante de piston 1
N.B.:
Installer la bague coulissante de piston
sur la fente interne du tuyau.
New
8. Monter:
Tube externe 1
Sur le tube interne 2.5. Instalar:
Guía del resorte 1
Contratuerca 2
A la barra amortiguadora 3.
NOTA:
Instale el guía del resorte con el corte
a hacia arriba.
Con la rosca b hacia arriba, apriete
completamente a mano la contratuerca
en la barra amortiguadora.
6. Instalar:
Guardapolvos 1
Aro de tope 2
Retén de aceite 3
Arandela plana 4
Metal deslizante 5
Al tubo interno 6.
NOTA:
Aplique aceite para horquillas en el
tubo interno.
Cuando instale el retén de aceite, uti-
lice un asiento de vinilo a con el
aceite para horquillas aplicado para
proteger el labio del retén de aceite.
Instale el retén de aceite con la marca
del fabricante o el número hacia el
lado del soporte del eje.
New
New
7. Instalar:
Metal del pistón 1
NOTA:
Instale el metal del pistón en la ranura
del tubo interno.
New
8. Instalar:
Tubo externo 1
Al tubo interno 2.

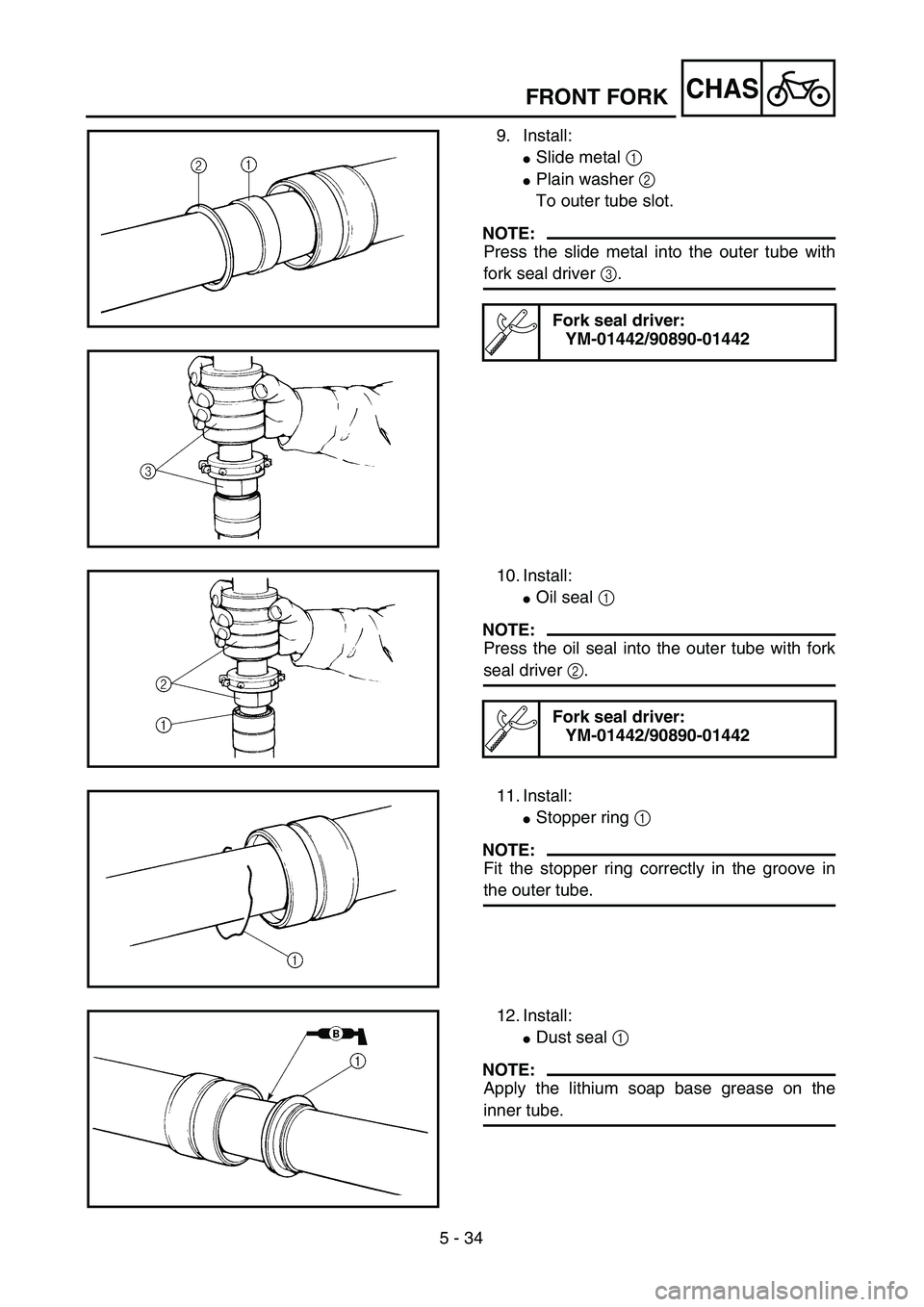

5 - 34
CHASFRONT FORK
9. Install:
Slide metal 1
Plain washer 2
To outer tube slot.
NOTE:
Press the slide metal into the outer tube with
fork seal driver 3.
Fork seal driver:
YM-01442/90890-01442
10. Install:
Oil seal 1
NOTE:
Press the oil seal into the outer tube with fork
seal driver 2.
Fork seal driver:
YM-01442/90890-01442
11. Install:
Stopper ring 1
NOTE:
Fit the stopper ring correctly in the groove in
the outer tube.
12. Install:
Dust seal 1
NOTE:
Apply the lithium soap base grease on the
inner tube.

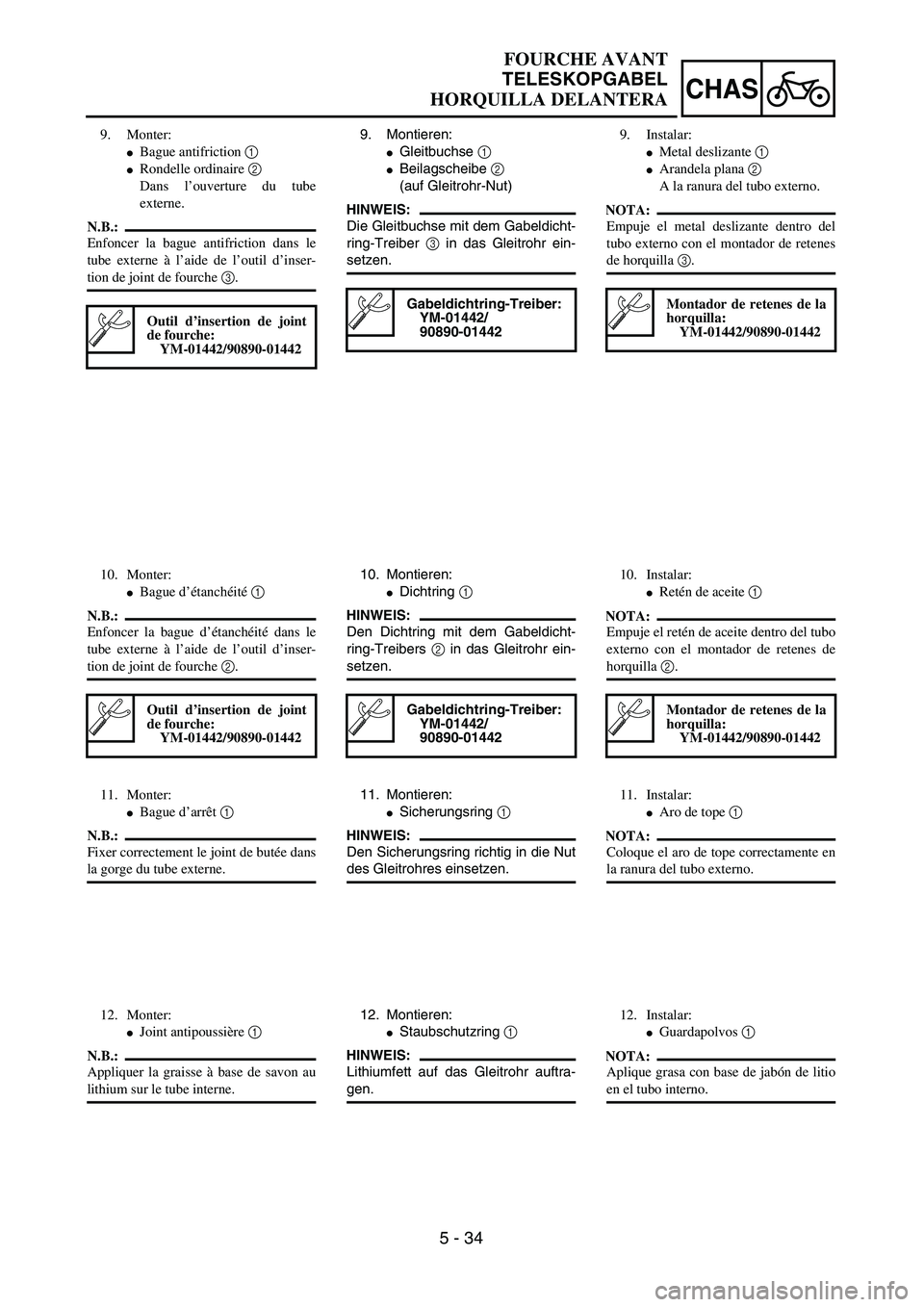

5 - 34
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
9. Montieren:
Gleitbuchse 1
Beilagscheibe 2
(auf Gleitrohr-Nut)
HINWEIS:
Die Gleitbuchse mit dem Gabeldicht-
ring-Treiber 3 in das Gleitrohr ein-
setzen.
Gabeldichtring-Treiber:
YM-01442/
90890-01442
10. Montieren:
Dichtring 1
HINWEIS:
Den Dichtring mit dem Gabeldicht-
ring-Treibers 2 in das Gleitrohr ein-
setzen.
Gabeldichtring-Treiber:
YM-01442/
90890-01442
11. Montieren:
Sicherungsring 1
HINWEIS:
Den Sicherungsring richtig in die Nut
des Gleitrohres einsetzen.
12. Montieren:
Staubschutzring 1
HINWEIS:
Lithiumfett auf das Gleitrohr auftra-
gen. 9. Monter:
Bague antifriction 1
Rondelle ordinaire 2
Dans l’ouverture du tube
externe.
N.B.:
Enfoncer la bague antifriction dans le
tube externe à l’aide de l’outil d’inser-
tion de joint de fourche 3.
Outil d’insertion de joint
de fourche:
YM-01442/90890-01442
10. Monter:
Bague d’étanchéité 1
N.B.:
Enfoncer la bague d’étanchéité dans le
tube externe à l’aide de l’outil d’inser-
tion de joint de fourche 2.
Outil d’insertion de joint
de fourche:
YM-01442/90890-01442
11. Monter:
Bague d’arrêt 1
N.B.:
Fixer correctement le joint de butée dans
la gorge du tube externe.
12. Monter:
Joint antipoussière 1
N.B.:
Appliquer la graisse à base de savon au
lithium sur le tube interne.9. Instalar:
Metal deslizante 1
Arandela plana 2
A la ranura del tubo externo.
NOTA:
Empuje el metal deslizante dentro del
tubo externo con el montador de retenes
de horquilla 3.
Montador de retenes de la
horquilla:
YM-01442/90890-01442
10. Instalar:
Retén de aceite 1
NOTA:
Empuje el retén de aceite dentro del tubo
externo con el montador de retenes de
horquilla 2.
Montador de retenes de la
horquilla:
YM-01442/90890-01442
11. Instalar:
Aro de tope 1
NOTA:
Coloque el aro de tope correctamente en
la ranura del tubo externo.
12. Instalar:
Guardapolvos 1
NOTA:
Aplique grasa con base de jabón de litio
en el tubo interno.

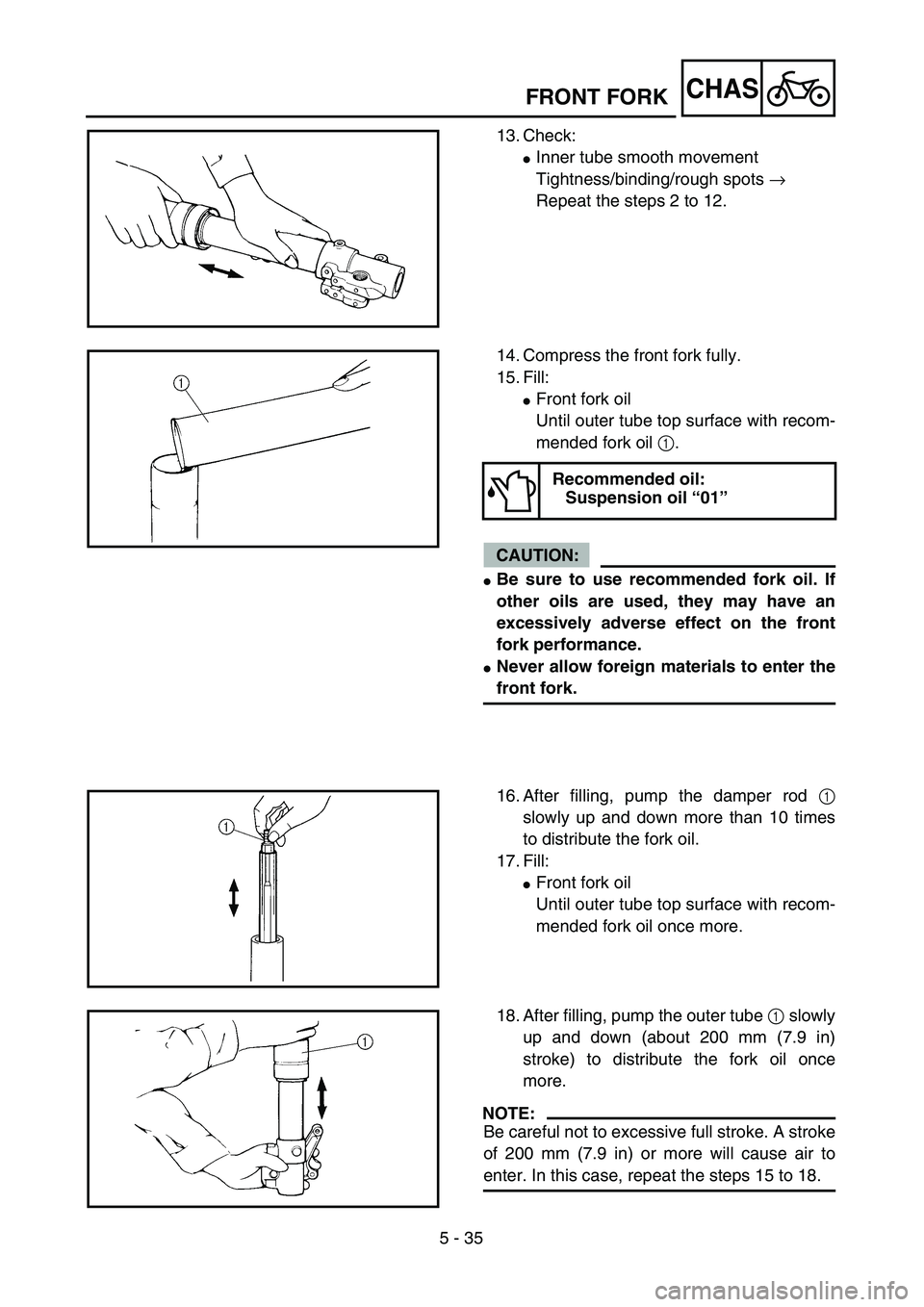

5 - 35
CHASFRONT FORK
13. Check:
Inner tube smooth movement
Tightness/binding/rough spots →
Repeat the steps 2 to 12.
14. Compress the front fork fully.
15. Fill:
Front fork oil
Until outer tube top surface with recom-
mended fork oil 1.
CAUTION:
Be sure to use recommended fork oil. If
other oils are used, they may have an
excessively adverse effect on the front
fork performance.
Never allow foreign materials to enter the
front fork.
Recommended oil:
Suspension oil “01”
16. After filling, pump the damper rod 1
slowly up and down more than 10 times
to distribute the fork oil.
17. Fill:
Front fork oil
Until outer tube top surface with recom-
mended fork oil once more.
18. After filling, pump the outer tube 1 slowly
up and down (about 200 mm (7.9 in)
stroke) to distribute the fork oil once
more.
NOTE:
Be careful not to excessive full stroke. A stroke
of 200 mm (7.9 in) or more will cause air to
enter. In this case, repeat the steps 15 to 18.

5 - 35
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
13. Kontrollieren:
Leichtgängigkeit des Stand-
rohres
Schwergängigkeit → Die
Schritte 2 bis 12 wiederho-
len.
14. Die Teleskopgabel ganz zu-
sammendrücken.
15. Befüllen:
Gleitrohr
(bis zum Rand mit Öl 1 der
empfohlenen Sorte)
ACHTUNG:
Ausschließlich Öl der empfohle-
nen Sorte verwenden, um die
richtige Funktion der Teleskop-
gabel zu gewährleisten.
UNTER KEINEN UMSTÄNDEN
Fremdkörper in die Teleskopga-
bel eindringen lassen.
Empfohlene Ölsorte:
Gabelöl “01”
16. Nach dem Befüllen der Gabel
muß das Dämpferrohr 1
mehrmals (mindestens 10
Mal) ein- und ausgefedert wer-
den, damit sich das Gabelöl
verteilt.
17. Befüllen:
Gleitrohr
(bis zum Rand mit Öl der
empfohlenen Sorte)
18. Danach muß das Standrohr 1
langsam um maximal 200 mm
(7,9 in) ein- und ausgefedert
werden, damit sich das Gabel-
öl verteilt.
HINWEIS:
Wird das Standrohr mehr als
200 mm (7,9 in) ein- oder ausgefe-
dert, tritt Luft ein. In diesem Fall die
Schritte 15 bis 18 wiederholen. 13. Contrôler:
Mouvement régulier du tube
interne
Raideur/coincement/point dur
→ Répéter les étapes du 2 à 12.
14. Comprimer la fourche avant com-
plètement.
15. Remplir:
Huile de fourche avant
Jusqu’au sommet du tube
externe avec l’huile de fourche
recommandée 1.
ATTENTION:
Toujours utiliser l’huile de fourche
recommandée. Si d’autres huiles
sont utilisées, elles peuvent avoir un
effet nuisible sur le rendement de la
fourche avant.
Ne jamais laisser de substance
étrangère pénétrer dans la fourche
avant.
Huile recommandée:
Huile de suspension
“01”
16. Après le remplissage, pomper
lentement plus de 10 fois vers le
haut et le bas la tige d’amortis-
seur 1 pour distribuer l’huile du
fourche.
17. Remplir:
Huile de fourche avant
Une nouvelle fois jusqu’au
sommet du tube externe avec
l’huile de fourche recomman-
dée.
18. Une fois le remplissage de l’huile
de fourche terminé, pomper le
tube externe 1 de haut en bas
(course de environ 200 mm
(7,9 in)) pour assurer une nou-
velle fois la bonne répartition de
l’huile de fourche.
N.B.:
Faire attention à ne pas dépasser la
pleine course. Une course de 200 mm
(7,9 in) ou plus fera entrer de l’air. Dans
ce cas, répéter les étapes 15 à 18.13. Comprobar:
Movimiento suave del tubo
interno
Rigidez/ligadura/superficies
ásperas → Repetir los pasos 2
al 12.
14. Comprima completamente la hor-
quilla delantera.
15. Rellenar:
Aceite para la horquilla delan-
tera
Hasta la superficie superior del
tubo externo con el aceite para
horquillas recomendado 1.
ATENCION:
Asegúrese de utilizar el aceite para
horquillas recomendado. El uso de
otros aceites puede tener efectos
negativos en el funcionamiento de la
horquilla delantera.
No permita que se introduzca nin-
gún material extraño en la horquilla
delantera.
Aceite recomendado:
Aceite para suspensión
“01”
16. Después de rellenar con el aceite,
desplace la barra amortiguadora
1 lentamente hacia arriba y
hacia abajo más de 10 veces para
distribuir el aceite.
17. Rellenar:
Aceite para la horquilla delan-
tera
Hasta la superficie superior del
tubo externo con el aceite para
horquillas recomendado nueva-
mente.
18. Después de rellenar con el aceite,
deslice el tubo externo 1 lenta-
mente hacia arriba y hacia abajo
(200 mm (7,9 in) aproximada-
mente) para distribuir el aceite
para horquillas nuevamente.
NOTA:
Asegúrese de no deslizar el tubo comple-
tamente. Un deslizamiento de 200 mm
(7,9 in) o superior podría introducir aire.
Si esto ocurriera, repita los pasos 15 a
18.

5 - 36
CHASFRONT FORK
19. Wait ten minutes until the air bubbles
have been removed from the front fork,
and the oil has dispense evenly in system
before setting recommended oil level.
NOTE:
Fill with the fork oil up to the top end of the
outer tube, or the fork oil will not spread over to
every part of the front forks, thus making it
impossible to obtain the correct level.
Be sure to fill with the fork oil up to the top of
the outer tube and bleed the front forks.
20. Measure:
Oil level (left and right) a
Out of specification → Adjust.
* For EUROPE, AUS, NZ and ZA
NOTE:
Be sure to install the spring guide 2 when
checking the oil level.
WARNING
Never fail to make the oil level adjustment
between the maximum and minimum level
and always adjust each front fork to the
same setting. Uneven adjustment can
cause poor handling and loss of stability.
Standard oil level:
125 mm (4.92 in)
* 130 mm (5.12 in)
Extent of adjustment:
80 ~ 150 mm (3.15 ~ 5.91 in)
From top of outer tube with
inner tube and damper rod 1
fully compressed without
spring.

5 - 36
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
19. Zehn Minuten warten, bis et-
waige Luftbläschen sich auf-
gelöst haben, bevor der Ga-
belölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Ga-
belöl befüllen, anderenfalls verteilt
sich das Öl nicht richtig und kann der
richtige Ölstand nicht erreicht wer-
den.
Sicherstellen, daß sich keine Luft in
der Teleskopgabel befindet.
20. Messen:
Gabelölstand (links und
rechts) a
Unvorschriftsmäßig → Korri-
gieren.
* Nur EUROPA, AUS, NZ und ZA
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme
muß identisch sein und sich im
Sollbereich befinden. Ungleichmä-
ßiger Ölstand in den Gabelholmen
kann Fahrverhalten und Stabilität
beeinträchtigen.
Gabelölstand:
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr 1 voll-
ständig eingefedert,
ohne Gabelfeder)
Standard
125 mm (4,92 in)
* 130 mm (5,12 in)
Sollbereich:
80–150 mm
(3,15–5,91 in)
19. Attendre dix minutes jusqu’à ce
que les bulles d’air aient disparu
de la fourche avant et que l’huile
se soit uniformément répartie
dans le circuit avant d’ajuster le
niveau d’huile comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’à
l’extrémité supérieure du tube extérieur,
sinon l’huile ne se répandra pas correcte-
ment dans les bras de fourche et le
niveau d’huile correct ne pourra être
atteint.
Toujours verser de l’huile de fourche
jusqu’à l’extrémité supérieure du tube
extérieur et purger les bras de fourche.
20. Mesurer:
Niveau d’huile (gauche et
droit) a
Hors spécification → Régler.
* EUROPE, AUS, NZ et ZA
N.B.:
Toujours installer le guide 2 de ressort
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chacun
bras de fourche soit identique. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Niveau d’huile standard:
125 mm (4,92 in)
* 130 mm (5,12 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut de tube externe
avec le tube interne et la
tige d’amortisseur 1
entièrement comprimés
sans ressort.
19. Espere diez minutos hasta que se
hayan extraído las burbujas de
aire de la horquilla delantera y se
haya distribuido el líquido unifor-
memente en el sistema antes de
establecer el nivel de aceite reco-
mendado.
NOTA:
Rellenar con aceite para horquillas hasta
el extremo superior del tubo externo o el
aceite para horquillas no se extenderá
por toda la horquilla delantera, por lo
que será imposible obtener el nivel
correcto.
Asegúrese de rellenar con aceite para
horquillas hasta la parte superior del
tubo externo y purgue las horquillas
delanteras.
20. Medir:
Nivel de aceite (izquierdo y
derecho) a
Fuera de especificaciones →
Ajustar.
* Para EUROPE, AUS, NZ y ZA
NOTA:
Asegúrese de instalar la guía del resorte
2 cuando compruebe el nivel de aceite.
ADVERTENCIA
No deje nuca de realizar el ajuste del
nivel de aceite entre el nivel máximo y
mínimo y ajuste siempre cada horqui-
lla delantera en el mismo punto. Un
ajuste desigual puede provocar un
manejo inadecuado y pérdida de esta-
bilidad.
Nivel de aceite estándar:
125 mm (4,92 in)
* 130 mm (5,12 in)
Extensión de ajuste:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Desde la parte superior
del tubo externo con el
tubo interno y la barra
amortiguadora 1 com-
pletamente comprimida
sin el resorte.

5 - 37
CHASFRONT FORK

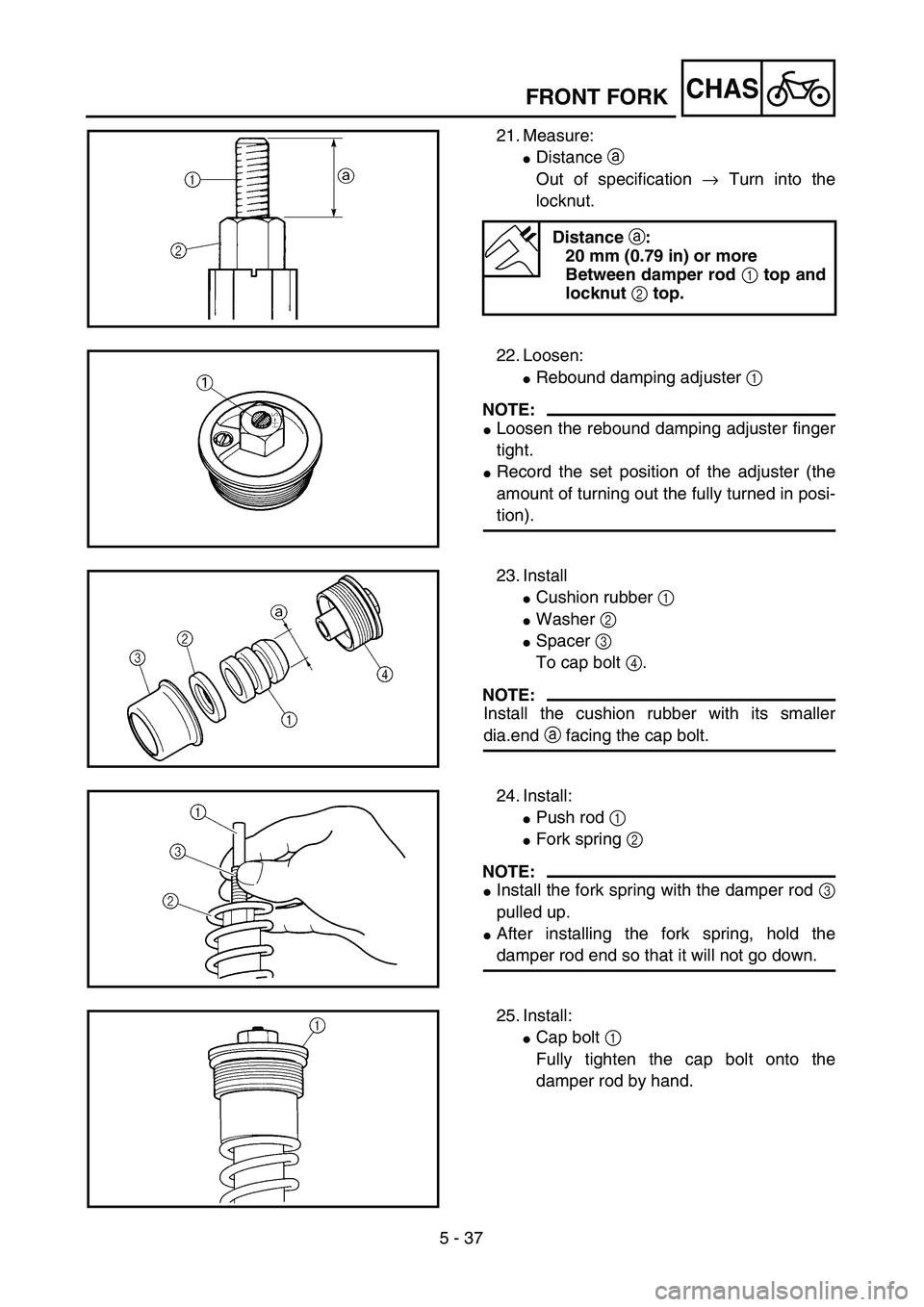

21. Measure:
Distance a
Out of specification → Turn into the
locknut.
Distance a:
20 mm (0.79 in) or more
Between damper rod 1 top and
locknut 2 top.
22. Loosen:
Rebound damping adjuster 1
NOTE:
Loosen the rebound damping adjuster finger
tight.
Record the set position of the adjuster (the
amount of turning out the fully turned in posi-
tion).
23. Install
Cushion rubber 1
Washer 2
Spacer 3
To cap bolt 4.
NOTE:
Install the cushion rubber with its smaller
dia.end a facing the cap bolt.
24. Install:
Push rod 1
Fork spring 2
NOTE:
Install the fork spring with the damper rod 3
pulled up.
After installing the fork spring, hold the
damper rod end so that it will not go down.
25. Install:
Cap bolt 1
Fully tighten the cap bolt onto the
damper rod by hand.

5 - 37
CHAS
FOURCHE AVANT
TELESKOPGABEL
HORQUILLA DELANTERA
21. Messen:
Gewindelänge a
Unvorschriftsmäßig → Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a:
(Abstand zwischen
der Oberkante des
Dämpferrohrs 1 und
der Oberkante der
Sicherungsmutter 2)
min. 20 mm (0,79 in)
22. Herausdrehen:
Zugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
Die Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
Die Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
Dämpfergummi 1
Scheibe 2
Distanzstück 3
(an Verschlußschraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Verschlußschraube
einbauen.
24. Montieren:
Druckstange 1
Gabelfeder 2
HINWEIS:
Die Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
Nach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
Verschlußschraube 1
Die Verschlußschraube
handfest auf das Dämpfer-
rohr schrauben. 21. Mesurer:
Distance a
Hors spécification → Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de
l’amortissement de détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement de détente
et de compression.
Noter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Garniture en caoutchouc 1
Rondelle 2
Entretoise 3
Au bouchon de fourche 4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de fourche.
24. Monter:
Tige de poussée 1
Ressort de fourche 2
N.B.:
Installer le ressort de fourche avec la
tige d’amortisseur 3 déployée.
Après avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
Bouchon de fourche 1
Serrer à fond manuellement le
bouchon de fourche sur la tige
d’amortisseur.21. Medir:
Distancia a
Fuera de especificaciones →
Girar la contratuerca.
Distancia a:
20 mm (0,79 in) o supe-
rior
Entre la parte superior
de la barra amortigua-
dora 1 y la parte supe-
rior de la contratuerca
2.
22. Aflojar:
Ajustador del retorno del amor-
tiguador 1
NOTA:
Afloje el ajustador del retorno del
amortiguador con el dedo.
Registre la posición de ajuste del ajus-
tador (la cantidad de giros desde la
posición completamente girada).
23. Instalar:
Goma amortiguadora 1
Arandela 2
Separador 3
Al perno de la tapa 4.
NOTA:
Instale la goma amortiguadora con el
extremo de menor diámetro a orientado
hacia el perno de la tapa.
24. Instalar:
Varilla de empuje 1
Resorte de la horquilla 2
NOTA:
Instale el resorte de la horquilla con la
barra amortiguadora 3 levantada.
Después de la instalación del resorte
de la horquilla, sujete el extremo de la
barra amortiguadora de forma que no
baje.
25. Instalar:
Perno de la tapa 1
Apriete completamente el
perno de la tapa en la barra
amortiguadora con la mano.

5 - 38
CHASFRONT FORK

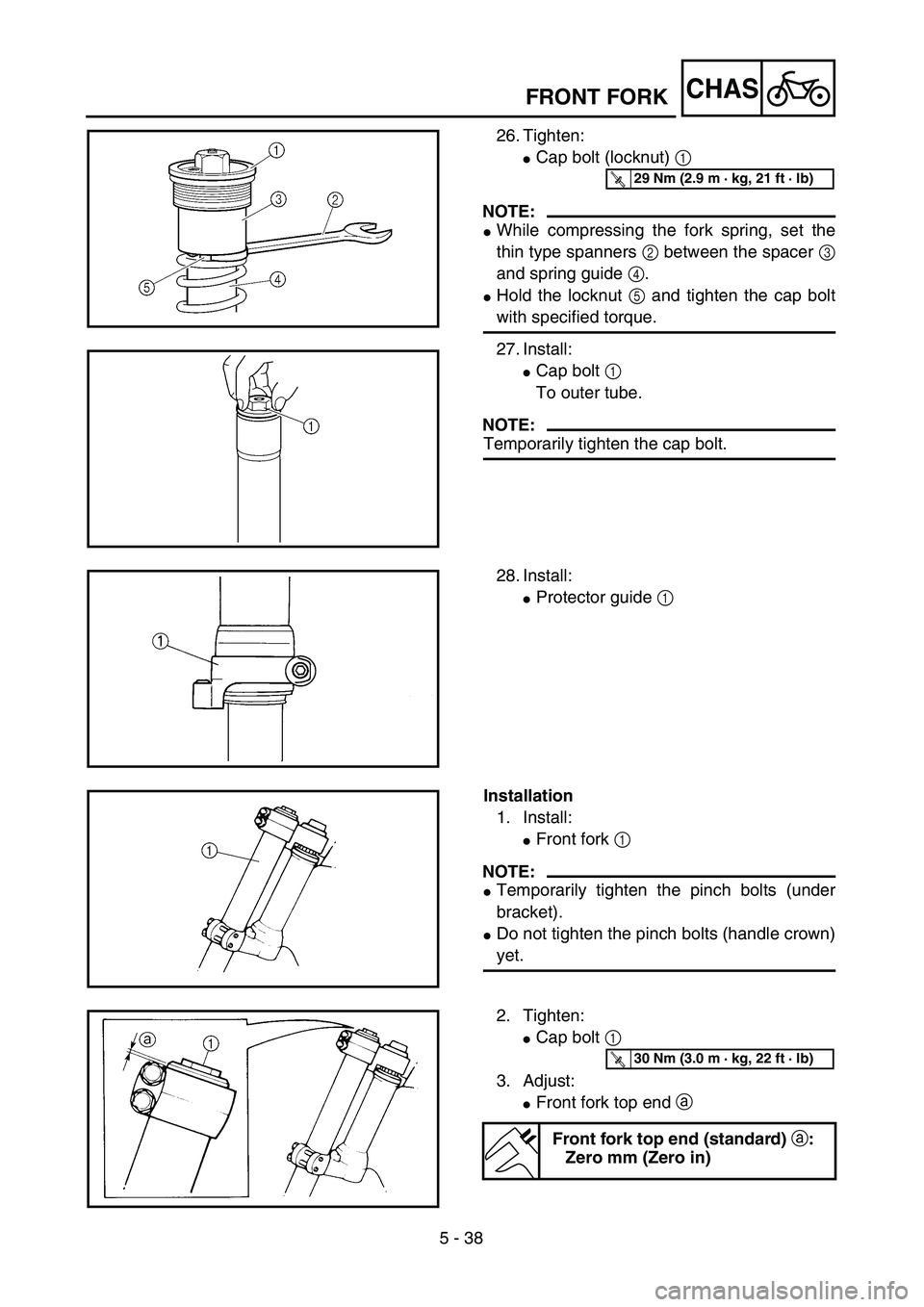

26. Tighten:
Cap bolt (locknut) 1
NOTE:
While compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
Hold the locknut 5 and tighten the cap bolt
with specified torque.
27. Install:
Cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
T R..29 Nm (2.9 m · kg, 21 ft · lb)
28. Install:
Protector guide 1
Installation
1. Install:
Front fork 1
NOTE:
Temporarily tighten the pinch bolts (under
bracket).
Do not tighten the pinch bolts (handle crown)
yet.
2. Tighten:
Cap bolt 1
3. Adjust:
Front fork top end a
Front fork top end (standard) a:
Zero mm (Zero in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)
