EC083000

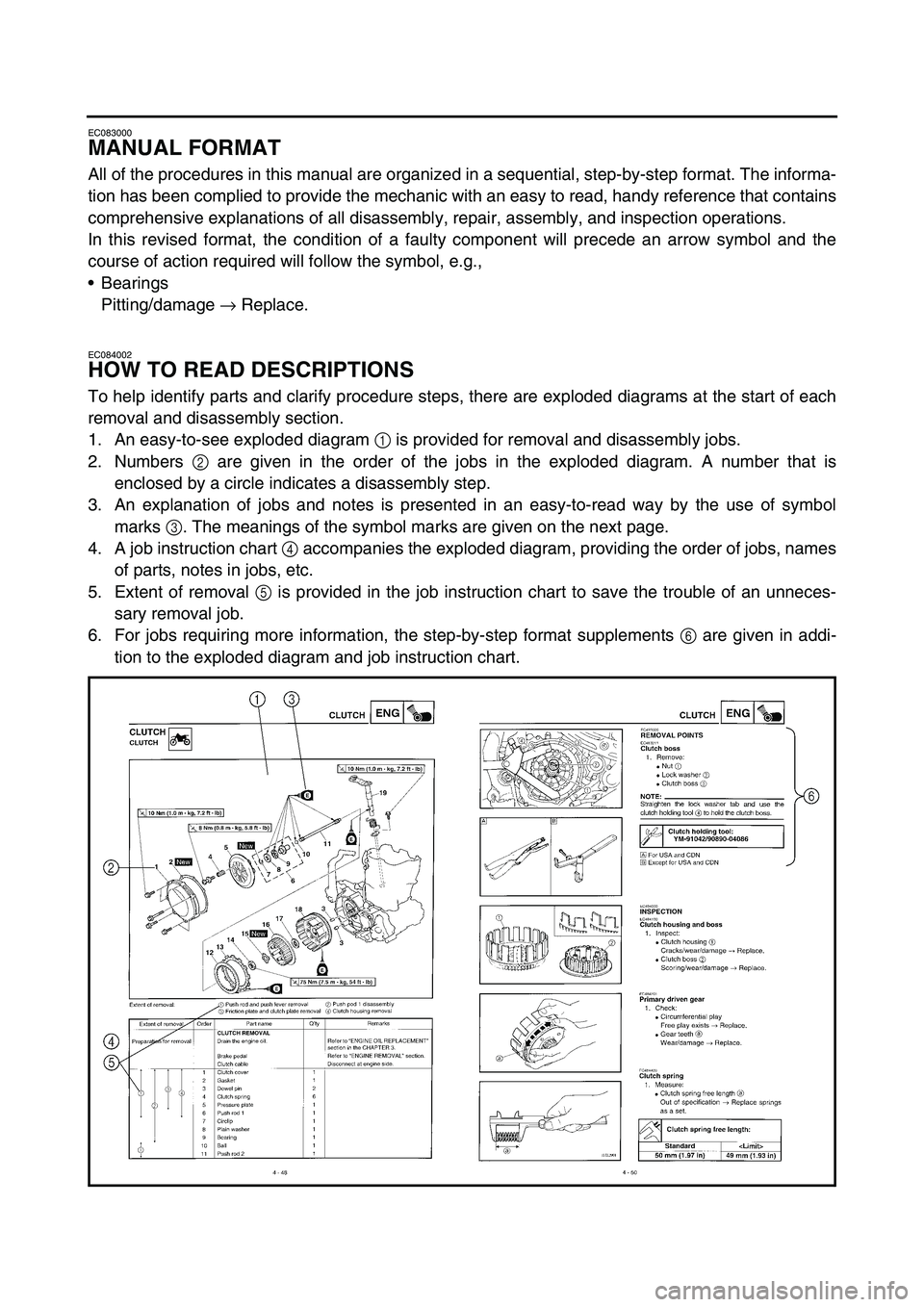

MANUAL FORMAT
All of the procedures in this manual are organized in a sequential, step-by-step format. The informa-
tion has been complied to provide the mechanic with an easy to read, handy reference that contains
comprehensive explanations of all disassembly, repair, assembly, and inspection operations.
In this revised format, the condition of a faulty component will precede an arrow symbol and the
course of action required will follow the symbol, e.g.,
Bearings
Pitting/damage →
Replace.
EC084002
HOW TO READ DESCRIPTIONS
To help identify parts and clarify procedure steps, there are exploded diagrams at the start of each
removal and disassembly section.
1. An easy-to-see exploded diagram 1
is provided for removal and disassembly jobs.
2. Numbers 2
are given in the order of the jobs in the exploded diagram. A number that is
enclosed by a circle indicates a disassembly step.
3. An explanation of jobs and notes is presented in an easy-to-read way by the use of symbol
marks 3
. The meanings of the symbol marks are given on the next page.
4. A job instruction chart 4
accompanies the exploded diagram, providing the order of jobs, names
of parts, notes in jobs, etc.
5. Extent of removal 5
is provided in the job instruction chart to save the trouble of an unneces-
sary removal job.
6. For jobs requiring more information, the step-by-step format supplements 6
are given in addi-
tion to the exploded diagram and job instruction chart.

GEN
INFO

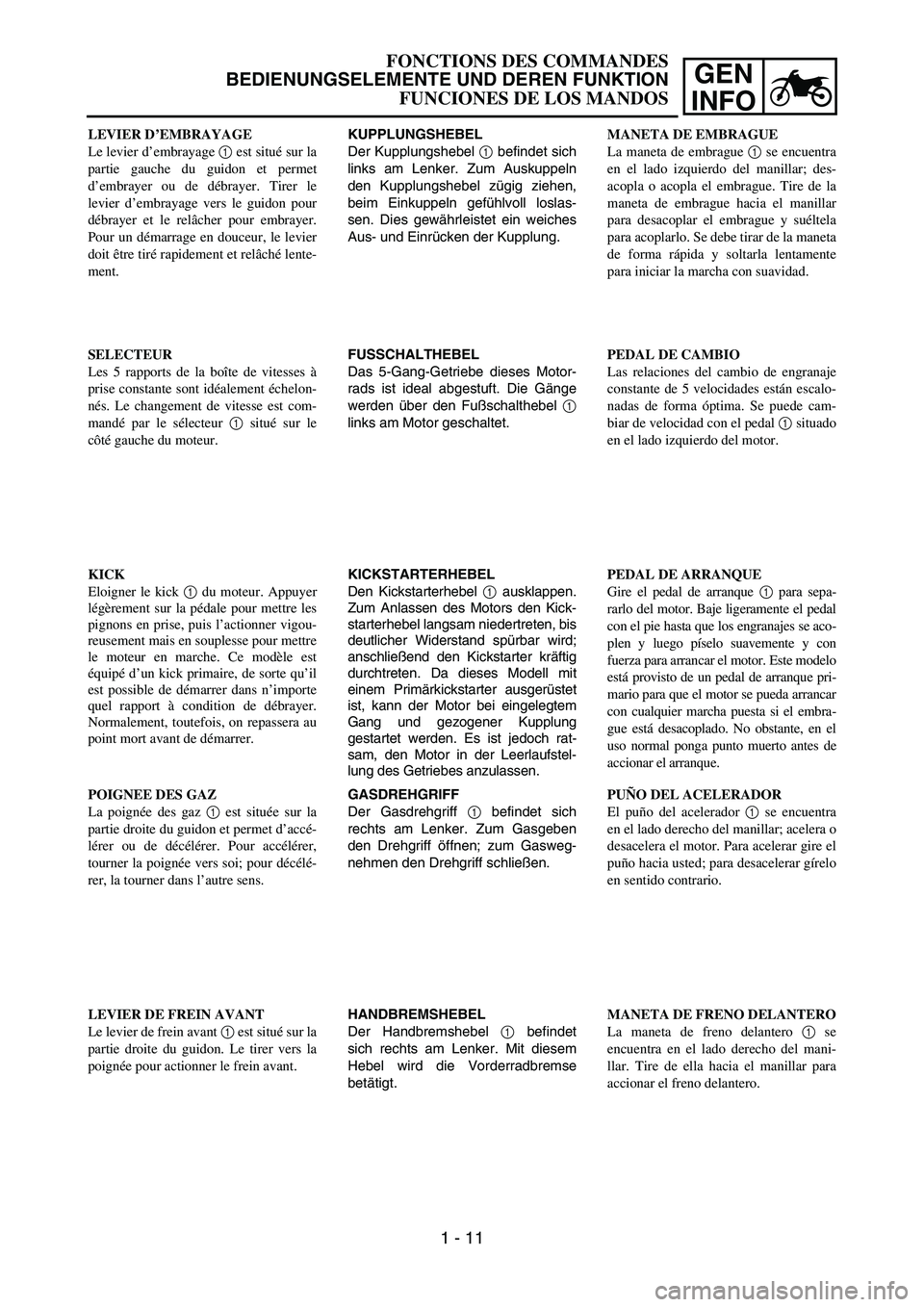

KUPPLUNGSHEBEL
Der Kupplungshebel 1 befindet sich
links am Lenker. Zum Auskuppeln
den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslas-
sen. Dies gewährleistet ein weiches
Aus- und Einrücken der Kupplung.
FUSSCHALTHEBEL
Das 5-Gang-Getriebe dieses Motor-
rads ist ideal abgestuft. Die Gänge
werden über den Fußschalthebel 1
links am Motor geschaltet.
KICKSTARTERHEBEL
Den Kickstarterhebel 1 ausklappen.
Zum Anlassen des Motors den Kick-
starterhebel langsam niedertreten, bis
deutlicher Widerstand spürbar wird;
anschließend den Kickstarter kräftig
durchtreten. Da dieses Modell mit
einem Primärkickstarter ausgerüstet
ist, kann der Motor bei eingelegtem
Gang und gezogener Kupplung
gestartet werden. Es ist jedoch rat-
sam, den Motor in der Leerlaufstel-
lung des Getriebes anzulassen.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich
rechts am Lenker. Zum Gasgeben
den Drehgriff öffnen; zum Gasweg-
nehmen den Drehgriff schließen.
HANDBREMSHEBEL
Der Handbremshebel 1 befindet
sich rechts am Lenker. Mit diesem
Hebel wird die Vorderradbremse
betätigt. LEVIER D’EMBRAYAGE
Le levier d’embrayage 1 est situé sur la
partie gauche du guidon et permet
d’embrayer ou de débrayer. Tirer le
levier d’embrayage vers le guidon pour
débrayer et le relâcher pour embrayer.
Pour un démarrage en douceur, le levier
doit être tiré rapidement et relâché lente-
ment.
SELECTEUR
Les 5 rapports de la boîte de vitesses à
prise constante sont idéalement échelon-
nés. Le changement de vitesse est com-
mandé par le sélecteur 1 situé sur le
côté gauche du moteur.
KICK
Eloigner le kick 1 du moteur. Appuyer
légèrement sur la pédale pour mettre les
pignons en prise, puis l’actionner vigou-
reusement mais en souplesse pour mettre
le moteur en marche. Ce modèle est
équipé d’un kick primaire, de sorte qu’il
est possible de démarrer dans n’importe
quel rapport à condition de débrayer.
Normalement, toutefois, on repassera au
point mort avant de démarrer.
POIGNEE DES GAZ
La poignée des gaz 1 est située sur la
partie droite du guidon et permet d’accé-
lérer ou de décélérer. Pour accélérer,
tourner la poignée vers soi; pour décélé-
rer, la tourner dans l’autre sens.
LEVIER DE FREIN AVANT
Le levier de frein avant 1 est situé sur la
partie droite du guidon. Le tirer vers la
poignée pour actionner le frein avant.MANETA DE EMBRAGUE
La maneta de embrague 1 se encuentra
en el lado izquierdo del manillar; des-
acopla o acopla el embrague. Tire de la
maneta de embrague hacia el manillar
para desacoplar el embrague y suéltela
para acoplarlo. Se debe tirar de la maneta
de forma rápida y soltarla lentamente
para iniciar la marcha con suavidad.
PEDAL DE CAMBIO
Las relaciones del cambio de engranaje
constante de 5 velocidades están escalo-
nadas de forma óptima. Se puede cam-
biar de velocidad con el pedal 1 situado
en el lado izquierdo del motor.
PEDAL DE ARRANQUE
Gire el pedal de arranque 1 para sepa-
rarlo del motor. Baje ligeramente el pedal
con el pie hasta que los engranajes se aco-
plen y luego píselo suavemente y con
fuerza para arrancar el motor. Este modelo
está provisto de un pedal de arranque pri-
mario para que el motor se pueda arrancar
con cualquier marcha puesta si el embra-
gue está desacoplado. No obstante, en el
uso normal ponga punto muerto antes de
accionar el arranque.
PUÑO DEL ACELERADOR
El puño del acelerador 1 se encuentra
en el lado derecho del manillar; acelera o
desacelera el motor. Para acelerar gire el
puño hacia usted; para desacelerar gírelo
en sentido contrario.
MANETA DE FRENO DELANTERO
La maneta de freno delantero 1 se
encuentra en el lado derecho del mani-
llar. Tire de ella hacia el manillar para
accionar el freno delantero.
FONCTIONS DES COMMANDES
BEDIENUNGSELEMENTE UND DEREN FUNKTION
FUNCIONES DE LOS MANDOS
1 - 11

1 - 22
GEN
INFO
STARTING AND BREAK-IN
STARTING AND BREAK-IN
WARNING
Never start or run the engine in a closed
area. The exhaust fumes are poisonous;
they can cause loss of consciousness and
death in a very short time. Always operate
the machine in a well-ventilated area.
CAUTION:
The carburetor on this machine has a
built-in accelerator pump. Therefore,
when starting the engine, do not operate
the throttle or the spark plug will foul.
Unlike a two-stroke engine, this engine
cannot be kick started when the throttle is
open because the kickstarter may kick
back. Also, if the throttle is open the air/
fuel mixture may be too lean for the
engine to start.
Before starting the machine, perform the
checks in the pre-operation check list.
AIR FILTER MAINTENANCE
According to “AIR FILTER CLEANING” section
in the CHAPTER 3, apply the foam-air-filter oil
or its equivalent to the element. (Excess oil in
the element may adversely affect engine start-
ing.)
STARTING A COLD ENGINE
NOTE:
This model is equipped with an ignition circuit
cut-off system. The engine can be started
under the following conditions.
When the transmission is in neutral.
When the clutch is disengaged with the
transmission in any position. However, it is
recommended to shift into neutral before
starting the engine.
1. Inspect the coolant level.
2. Turn the fuel cock to “ON”.
3. Push the main switch to “ON”.
4. Shift the transmission into neutral.
5. Fully open the cold starter knob 1.
6. Start the engine by pushing the start switch
or by kicking the kickstarter.

GEN
INFO

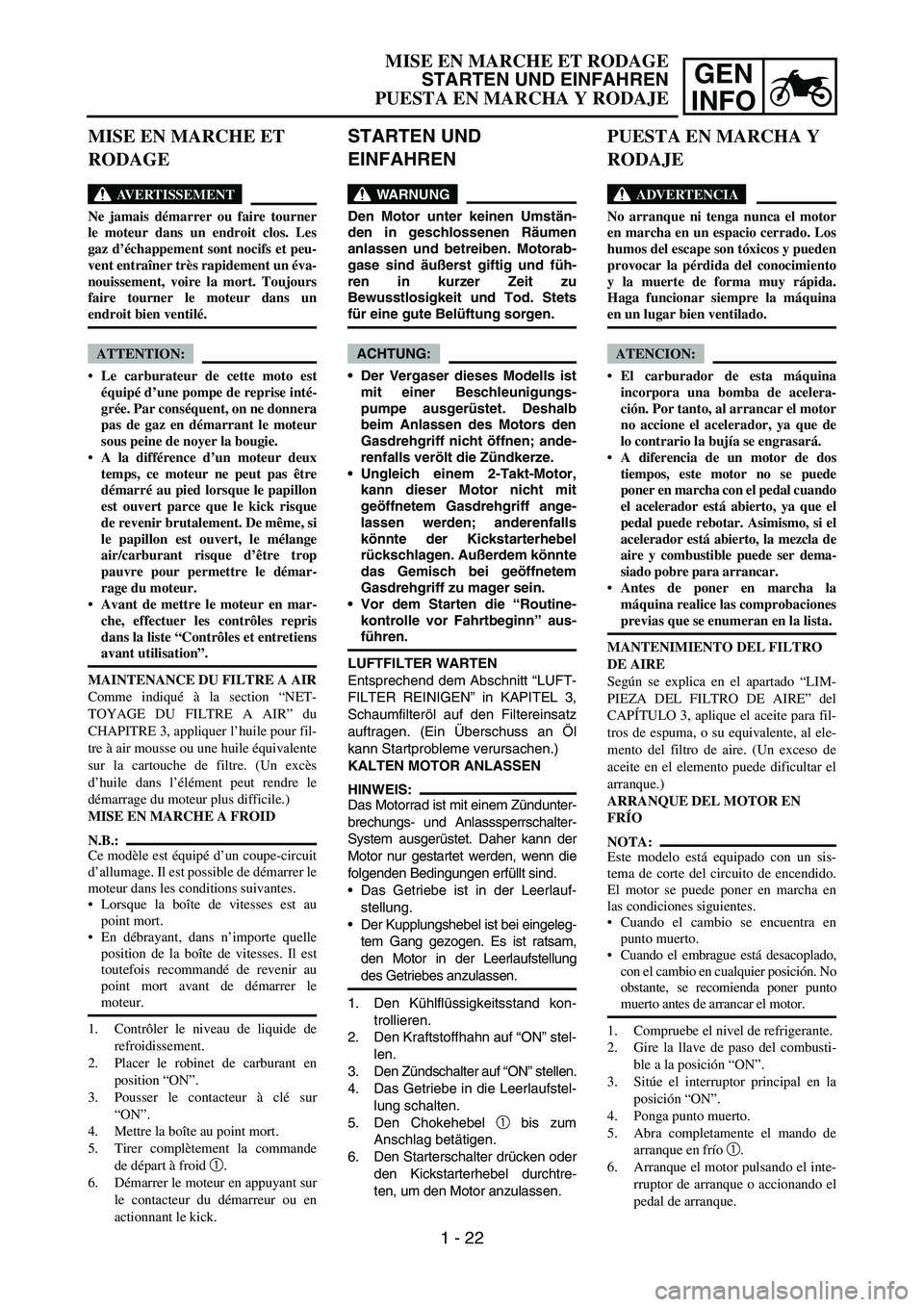

STARTEN UND
EINFAHREN
WARNUNG
Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen und betreiben. Motorab-
gase sind äußerst giftig und füh-
ren in kurzer Zeit zu
Bewusstlosigkeit und Tod. Stets
für eine gute Belüftung sorgen.
ACHTUNG:
Der Vergaser dieses Modells ist
mit einer Beschleunigungs-
pumpe ausgerüstet. Deshalb
beim Anlassen des Motors den
Gasdrehgriff nicht öffnen; ande-
renfalls verölt die Zündkerze.
Ungleich einem 2-Takt-Motor,
kann dieser Motor nicht mit
geöffnetem Gasdrehgriff ange-
lassen werden; anderenfalls
könnte der Kickstarterhebel
rückschlagen. Außerdem könnte
das Gemisch bei geöffnetem
Gasdrehgriff zu mager sein.
Vor dem Starten die “Routine-
kontrolle vor Fahrtbeginn” aus-
führen.
LUFTFILTER WARTEN
Entsprechend dem Abschnitt “LUFT-
FILTER REINIGEN” in KAPITEL 3,
Schaumfilteröl auf den Filtereinsatz
auftragen. (Ein Überschuss an Öl
kann Startprobleme verursachen.)
KALTEN MOTOR ANLASSEN
HINWEIS:
Das Motorrad ist mit einem Zündunter-
brechungs- und Anlasssperrschalter-
System ausgerüstet. Daher kann der
Motor nur gestartet werden, wenn die
folgenden Bedingungen erfüllt sind.
Das Getriebe ist in der Leerlauf-
stellung.
Der Kupplungshebel ist bei eingeleg-
tem Gang gezogen. Es ist ratsam,
den Motor in der Leerlaufstellung
des Getriebes anzulassen.
1. Den Kühlflüssigkeitsstand kon-
trollieren.
2. Den Kraftstoffhahn auf “ON” stel-
len.
3. Den Zündschalter auf “ON” stellen.
4. Das Getriebe in die Leerlaufstel-
lung schalten.
5. Den Chokehebel 1 bis zum
Anschlag betätigen.
6. Den Starterschalter drücken oder
den Kickstarterhebel durchtre-
ten, um den Motor anzulassen.
MISE EN MARCHE ET
RODAGE
AVERTISSEMENT
Ne jamais démarrer ou faire tourner
le moteur dans un endroit clos. Les
gaz d’échappement sont nocifs et peu-
vent entraîner très rapidement un éva-
nouissement, voire la mort. Toujours
faire tourner le moteur dans un
endroit bien ventilé.
ATTENTION:
Le carburateur de cette moto est
équipé d’une pompe de reprise inté-
grée. Par conséquent, on ne donnera
pas de gaz en démarrant le moteur
sous peine de noyer la bougie.
A la différence d’un moteur deux
temps, ce moteur ne peut pas être
démarré au pied lorsque le papillon
est ouvert parce que le kick risque
de revenir brutalement. De même, si
le papillon est ouvert, le mélange
air/carburant risque d’être trop
pauvre pour permettre le démar-
rage du moteur.
Avant de mettre le moteur en mar-
che, effectuer les contrôles repris
dans la liste “Contrôles et entretiens
avant utilisation”.
MAINTENANCE DU FILTRE A AIR
Comme indiqué à la section “NET-
TOYAGE DU FILTRE A AIR” du
CHAPITRE 3, appliquer l’huile pour fil-
tre à air mousse ou une huile équivalente
sur la cartouche de filtre. (Un excès
d’huile dans l’élément peut rendre le
démarrage du moteur plus difficile.)
MISE EN MARCHE A FROID
N.B.:
Ce modèle est équipé d’un coupe-circuit
d’allumage. Il est possible de démarrer le
moteur dans les conditions suivantes.
Lorsque la boîte de vitesses est au
point mort.
En débrayant, dans n’importe quelle
position de la boîte de vitesses. Il est
toutefois recommandé de revenir au
point mort avant de démarrer le
moteur.
1. Contrôler le niveau de liquide de
refroidissement.
2. Placer le robinet de carburant en
position “ON”.
3. Pousser le contacteur à clé sur
“ON”.
4. Mettre la boîte au point mort.
5. Tirer complètement la commande
de départ à froid 1.
6. Démarrer le moteur en appuyant sur
le contacteur du démarreur ou en
actionnant le kick.
PUESTA EN MARCHA Y
RODAJE
ADVERTENCIA
No arranque ni tenga nunca el motor
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pueden
provocar la pérdida del conocimiento
y la muerte de forma muy rápida.
Haga funcionar siempre la máquina
en un lugar bien ventilado.
ATENCION:
El carburador de esta máquina
incorpora una bomba de acelera-
ción. Por tanto, al arrancar el motor
no accione el acelerador, ya que de
lo contrario la bujía se engrasará.
A diferencia de un motor de dos
tiempos, este motor no se puede
poner en marcha con el pedal cuando
el acelerador está abierto, ya que el
pedal puede rebotar. Asimismo, si el
acelerador está abierto, la mezcla de
aire y combustible puede ser dema-
siado pobre para arrancar.
Antes de poner en marcha la
máquina realice las comprobaciones
previas que se enumeran en la lista.
MANTENIMIENTO DEL FILTRO
DE AIRE
Según se explica en el apartado “LIM-
PIEZA DEL FILTRO DE AIRE” del
CAPÍTULO 3, aplique el aceite para fil-
tros de espuma, o su equivalente, al ele-
mento del filtro de aire. (Un exceso de
aceite en el elemento puede dificultar el
arranque.)
ARRANQUE DEL MOTOR EN
FRÍO
NOTA:
Este modelo está equipado con un sis-
tema de corte del circuito de encendido.
El motor se puede poner en marcha en
las condiciones siguientes.
Cuando el cambio se encuentra en
punto muerto.
Cuando el embrague está desacoplado,
con el cambio en cualquier posición. No
obstante, se recomienda poner punto
muerto antes de arrancar el motor.
1. Compruebe el nivel de refrigerante.
2. Gire la llave de paso del combusti-
ble a la posición “ON”.
3. Sitúe el interruptor principal en la
posición “ON”.
4. Ponga punto muerto.
5. Abra completamente el mando de
arranque en frío 1.
6. Arranque el motor pulsando el inte-
rruptor de arranque o accionando el
pedal de arranque.
MISE EN MARCHE ET RODAGE
STARTEN UND EINFAHREN
PUESTA EN MARCHA Y RODAJE
1 - 22

INSP
ADJ

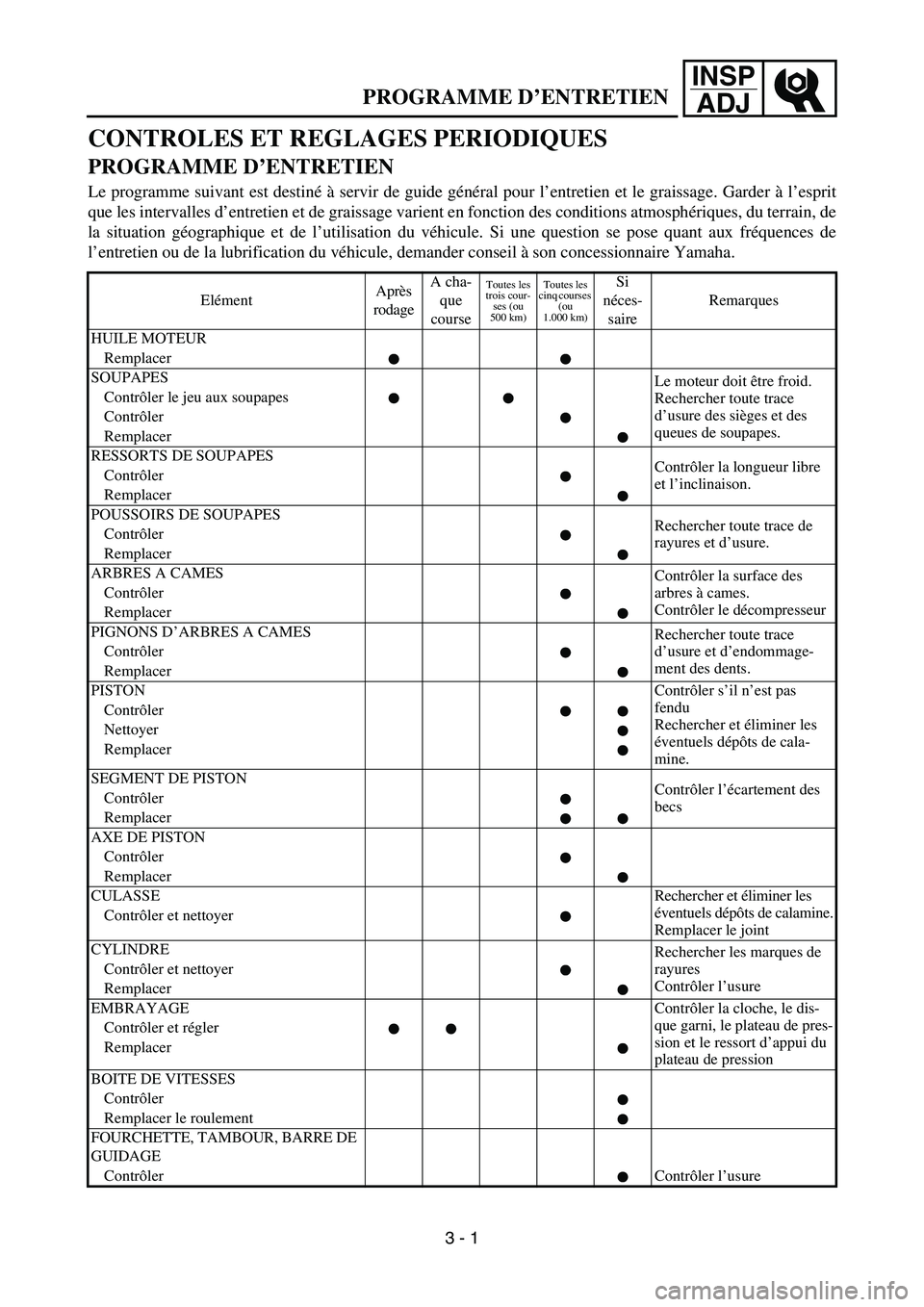

CONTROLES ET REGLAGES PERIODIQUES
PROGRAMME D’ENTRETIEN
Le programme suivant est destiné à servir de guide général pour l’entretien et le graissage. Garder à l’esprit
que les intervalles d’entretien et de graissage varient en fonction des conditions atmosphériques, du terrain, de
la situation géographique et de l’utilisation du véhicule. Si une question se pose quant aux fréquences de
l’entretien ou de la lubrification du véhicule, demander conseil à son concessionnaire Yamaha.
ElémentAprès
rodageA cha-
que
course
Toutes les
trois cour-
ses (ou
500 km)Toutes les
cinq courses
(ou
1.000 km)Si
néces-
saireRemarques
HUILE MOTEUR
Remplacer
SOUPAPES
Le moteur doit être froid.
Rechercher toute trace
d’usure des sièges et des
queues de soupapes. Contrôler le jeu aux soupapes
Contrôler
Remplacer
RESSORTS DE SOUPAPES
Contrôler la longueur libre
et l’inclinaison. Contrôler
Remplacer
POUSSOIRS DE SOUPAPES
Rechercher toute trace de
rayures et d’usure. Contrôler
Remplacer
ARBRES A CAMES
Contrôler la surface des
arbres à cames.
Contrôler le décompresseur Contrôler
Remplacer
PIGNONS D’ARBRES A CAMES
Rechercher toute trace
d’usure et d’endommage-
ment des dents. Contrôler
Remplacer
PISTONContrôler s’il n’est pas
fendu
Rechercher et éliminer les
éventuels dépôts de cala-
mine. Contrôler
Nettoyer
Remplacer
SEGMENT DE PISTON
Contrôler l’écartement des
becs Contrôler
Remplacer
AXE DE PISTON
Contrôler
Remplacer
CULASSE Rechercher et éliminer les
éventuels dépôts de calamine.
Remplacer le joint Contrôler et nettoyer
CYLINDRE
Rechercher les marques de
rayures
Contrôler l’usure Contrôler et nettoyer
Remplacer
EMBRAYAGE Contrôler la cloche, le dis-
que garni, le plateau de pres-
sion et le ressort d’appui du
plateau de pression Contrôler et régler
Remplacer
BOITE DE VITESSES
Contrôler
Remplacer le roulement
FOURCHETTE, TAMBOUR, BARRE DE
GUIDAGE
Contrôler Contrôler l’usure
PROGRAMME D’ENTRETIEN
3 - 1

INSP
ADJ
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant d’entamer le rodage du véhicule, un entraînement ou une course, s’assurer que la moto est en bon état
de marche.
Avant d’utiliser cette moto, contrôler les points suivants.
CONTROLE GENERAL ET ENTRETIEN
Elément Travail Page
Liquide de refroidissementContrôler que le niveau du liquide de refroidissement atteint le bouchon
de remplissage du radiateur.
Contrôler que le circuit de refroidissement ne présente aucune fuite.P. 3-5 à 9
CarburantFaire le plein du réservoir de carburant à l’aide d’essence fraîche. Con-
trôler que la canalisation de carburant ne présente aucune fuite.P. 1-21
Huile moteurContrôler que le niveau d’huile est correct. Contrôler que le carter
moteur et la canalisation d’huile du cadre ne présentent pas de fuites.P. 3-14 à 18
Sélecteur et embrayageContrôler que les vitesses passent correctement et dans l’ordre, et que
l’embrayage fonctionne en douceur.P. 3-10
Poignée de gaz/logementContrôler que la poignée des gaz fonctionne bien et que son jeu est cor-
rect. Si nécessaire, lubrifier la poignée des gaz et son logement.P. 3-10 à 11
Freins Contrôler le jeu du frein avant et l’efficacité des freins avant et arrière. P. 3-25 à 31
ChaîneContrôler le jeu et l’alignement de la chaîne. Contrôler que la chaîne est
correctement lubrifiée.P. 3-32 à 35
RouesContrôler l’usure et la pression de gonflage des pneus. Contrôler que les
rayons sont bien tendus et ne présentent pas de jeu excessif.P. 3-43 à 44
DirectionContrôler que le mouvement du guidon s’effectue en douceur et ne pré-
sente pas de jeu excessif.P. 3-44 à 46
Fourche avant et amortisseur
arrièreContrôler qu’ils fonctionnent en douceur et ne présentent pas de fuite
d’huile.P. 3-35 à 42
Câbles et filsContrôler que les câbles d’embrayage et des gaz coulissent librement.
Contrôler qu’ils ne sont pas coincés par la rotation du guidon ou les
déplacements verticaux de la fourche.—
Pot d’échappementContrôler que le pot d’échappement est bien fixé et ne présente pas de
fissures.—
Pignon Contrôler que le boulon du pignon de sortie de boîte n’est pas desserré. P. 3-32
Lubrification Contrôler le bon fonctionnement. Lubrifier si nécessaire. P. 3-47
Boulons et écrous Contrôler le serrage des boulons et écrous du châssis et du moteur. P. 1-26
ConnecteursContrôler que l’alternateur à rotor à aimantation permanente, le boîtier
CDI et la bobine d’allumage sont bien connectés.P. 1-6
RéglagesLa moto est-elle correctement réglée pour la course et les conditions
atmosphériques, ou en fonction des résultats des épreuves de test précé-
dant la course? Le contrôle et l’entretien ont-ils été entièrement effec-
tués?P. 7-1 à 20
CONTROLE ET ENTRETIEN AVANT UTILISATION
3 - 4

4 - 22

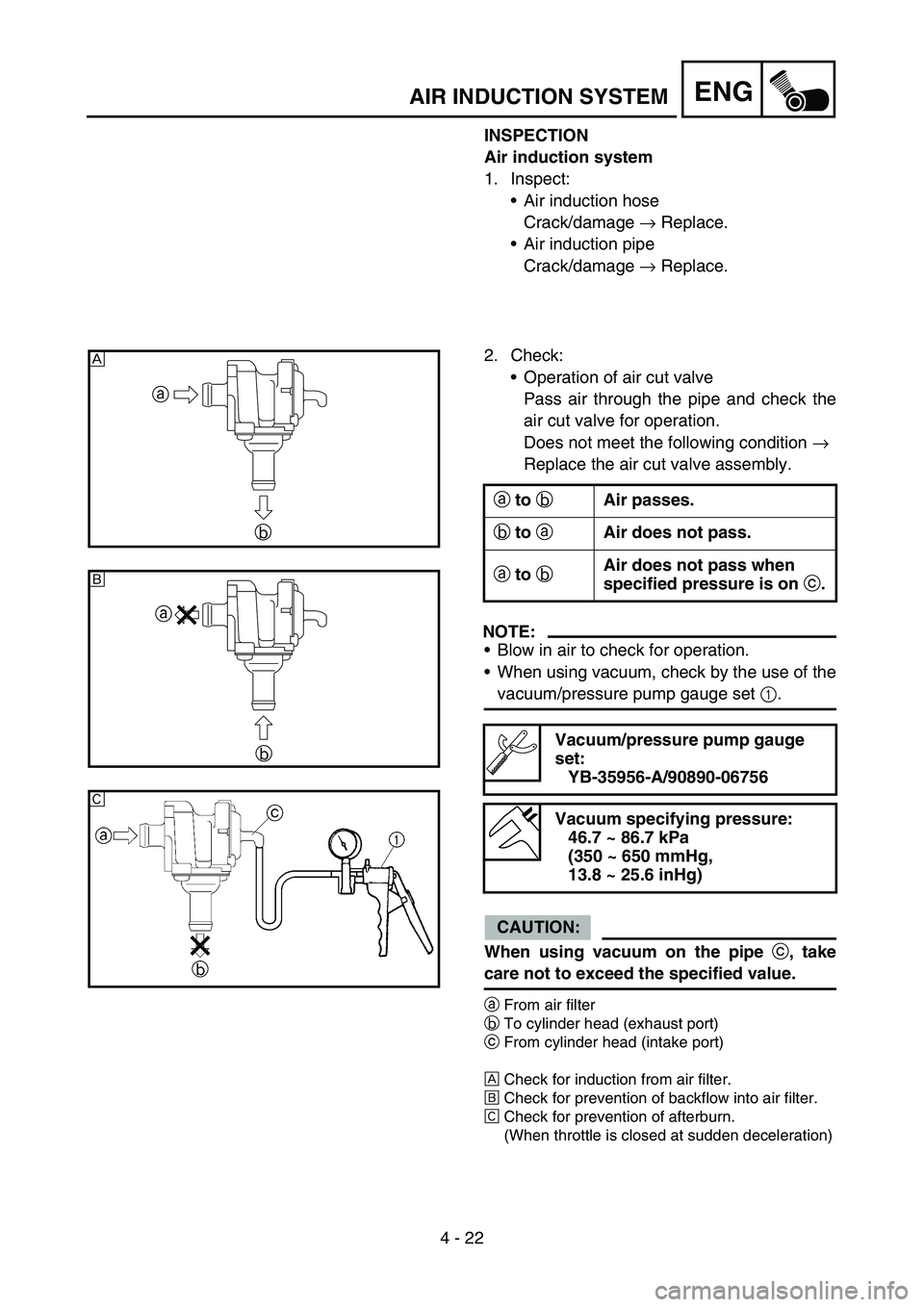

ENGAIR INDUCTION SYSTEM
INSPECTION
Air induction system
1. Inspect:
Air induction hose
Crack/damage → Replace.
Air induction pipe
Crack/damage → Replace.
2. Check:
Operation of air cut valve
Pass air through the pipe and check the
air cut valve for operation.
Does not meet the following condition →
Replace the air cut valve assembly.
NOTE:
Blow in air to check for operation.
When using vacuum, check by the use of the
vacuum/pressure pump gauge set 1.
CAUTION:
When using vacuum on the pipe
c, take
care not to exceed the specified value.
aFrom air filter
bTo cylinder head (exhaust port)
cFrom cylinder head (intake port)
ÈCheck for induction from air filter.
ÉCheck for prevention of backflow into air filter.
ÊCheck for prevention of afterburn.
(When throttle is closed at sudden deceleration)
a to
b Air passes.
b to
a Air does not pass.
a to
b Air does not pass when
specified pressure is on
c.
Vacuum/pressure pump gauge
set:
YB-35956-A/90890-06756
Vacuum specifying pressure:
46.7 ~ 86.7 kPa
(350 ~ 650 mmHg,
13.8 ~ 25.6 inHg)
a
b
È
a
b
É
Ê

ENG
4 - 22
KONTROLLE
Sekundärluftsystem
1. Kontrollieren:
Sekundärluftsystem-Schlauch
Rissig/beschädigt
→ Erneu-
ern.
Sekundärluftsystem-Rohr
Rissig/beschädigt
→ Erneu-
ern.
2. Kontrollieren:
Funktion des Abschaltventils
Das Rohr mit Luftdruck beauf-
schlagen und die Funktion des
Abschaltventils kontrollieren.
Entspricht nicht den folgen-
den Angaben
→ Abschaltven-
til erneuern.
HINWEIS:
Mit Luftdruck beaufschlagen, um
die Funktion zu kontrollieren.
Zur Unterdruck-Kontrolle den
Manometersatz
1 verwenden.
ACHTUNG:
Beim Anlegen von Unterdruck an
das Rohr c, sicherstellen, dass
der vorgeschriebene wert nicht
überschritten wird.
a
Vom Luftfilter kommend
b
Zum Zylinderkopf (auslassseitig)
c
Vom Zylinderkopf (einlassseitig)
È
Ansaugdruck vom Luftfilter kontrollie-
ren.
É
Kontrollieren, dass keine Luft in den
Luftfilter zurückkehrt.
Ê
Kontrollieren, dass kein Abgas nach-
verbrennt.
(Kommt vor, wenn das Gas plötzlich
weggenommen wird.)
a an b Luft geht durch.
b an a Luft geht nicht durch.
a an b Luft geht nicht durch,
wenn der vorge-
schriebene Druck an
c anliegt.
Manometersatz:
YB-35956-A/
90890-06756
Vorgeschriebener Unter-
druck:
46,7–86,7 kPa
(350–650 mmHg,
13,8–25,6 inHg)

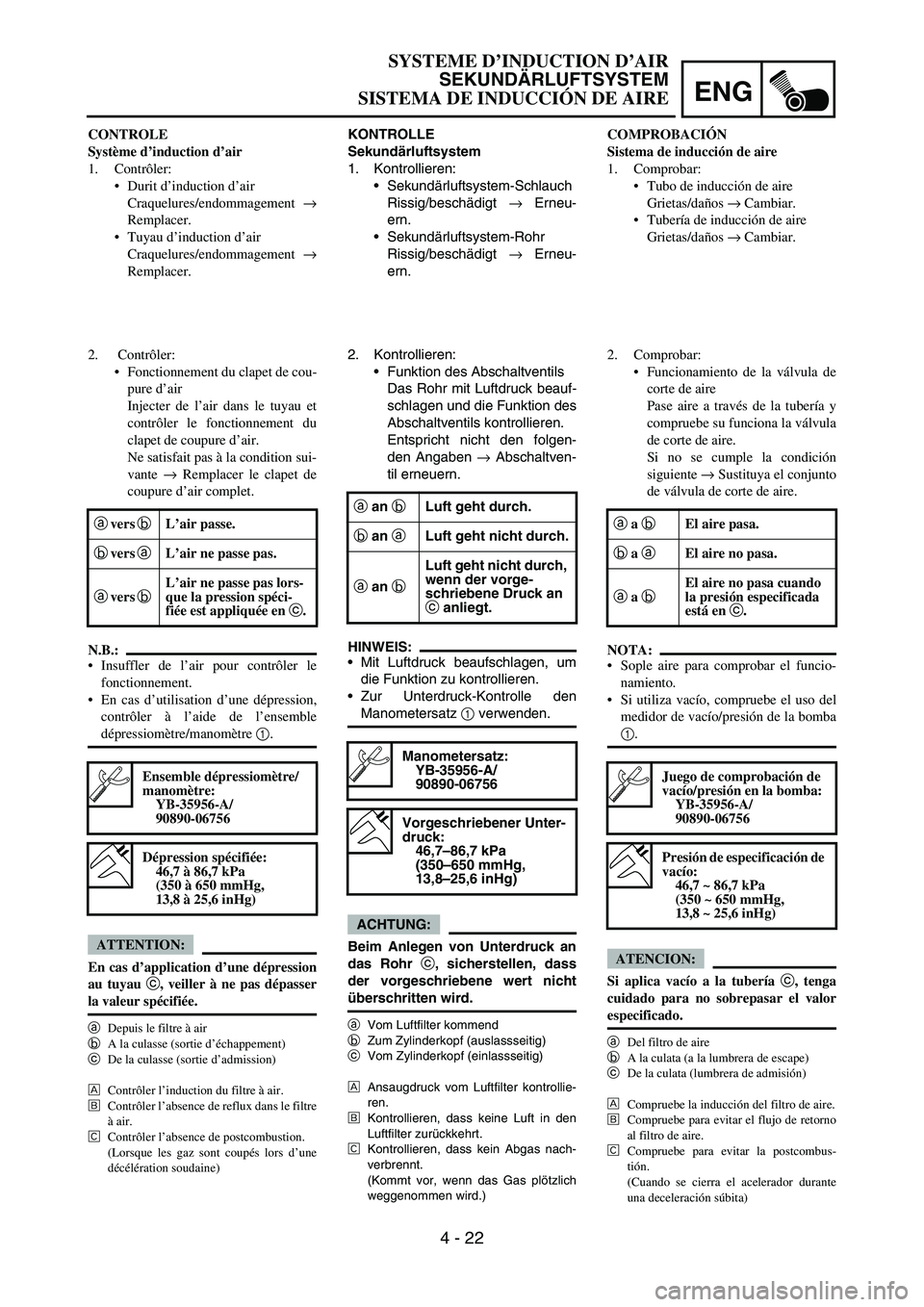

CONTROLE
Système d’induction d’air
1. Contrôler:
Durit d’induction d’air
Craquelures/endommagement →
Remplacer.
Tuyau d’induction d’air
Craquelures/endommagement →
Remplacer.
2. Contrôler:
Fonctionnement du clapet de cou-
pure d’air
Injecter de l’air dans le tuyau et
contrôler le fonctionnement du
clapet de coupure d’air.
Ne satisfait pas à la condition sui-
vante → Remplacer le clapet de
coupure d’air complet.
N.B.:
Insuffler de l’air pour contrôler le
fonctionnement.
En cas d’utilisation d’une dépression,
contrôler à l’aide de l’ensemble
dépressiomètre/manomètre 1.
ATTENTION:
En cas d’application d’une dépression
au tuyau c, veiller à ne pas dépasser
la valeur spécifiée.
a
Depuis le filtre à air
b
A la culasse (sortie d’échappement)
c
De la culasse (sortie d’admission)
È
Contrôler l’induction du filtre à air.
É
Contrôler l’absence de reflux dans le filtre
à air.
Ê
Contrôler l’absence de postcombustion.
(Lorsque les gaz sont coupés lors d’une
décélération soudaine)
a vers b L’air passe.
b vers a L’air ne passe pas.
a vers b L’air ne passe pas lors-
que la pression spéci-
fiée est appliquée en c.
Ensemble dépressiomètre/
manomètre:
YB-35956-A/
90890-06756
Dépression spécifiée:
46,7 à 86,7 kPa
(350 à 650 mmHg,
13,8 à 25,6 inHg)
COMPROBACIÓN
Sistema de inducción de aire
1. Comprobar:
Tubo de inducción de aire
Grietas/daños → Cambiar.
Tubería de inducción de aire
Grietas/daños → Cambiar.
2. Comprobar:
Funcionamiento de la válvula de
corte de aire
Pase aire a través de la tubería y
compruebe su funciona la válvula
de corte de aire.
Si no se cumple la condición
siguiente → Sustituya el conjunto
de válvula de corte de aire.
NOTA:
Sople aire para comprobar el funcio-
namiento.
Si utiliza vacío, compruebe el uso del
medidor de vacío/presión de la bomba
1.
ATENCION:
Si aplica vacío a la tubería c, tenga
cuidado para no sobrepasar el valor
especificado.
a
Del filtro de aire
b
A la culata (a la lumbrera de escape)
c
De la culata (lumbrera de admisión)
È
Compruebe la inducción del filtro de aire.
É
Compruebe para evitar el flujo de retorno
al filtro de aire.
Ê
Compruebe para evitar la postcombus-
tión.
(Cuando se cierra el acelerador durante
una deceleración súbita)
a a b El aire pasa.
b a a El aire no pasa.
a a b El aire no pasa cuando
la presión especificada
está en c.
Juego de comprobación de
vacío/presión en la bomba:
YB-35956-A/
90890-06756
Presión de especificación de
vacío:
46,7 ~ 86,7 kPa
(350 ~ 650 mmHg,
13,8 ~ 25,6 inHg)
SYSTEME D’INDUCTION D’AIR
SEKUNDÄRLUFTSYSTEM
SISTEMA DE INDUCCIÓN DE AIRE

7 - 1
TUN
EC700000

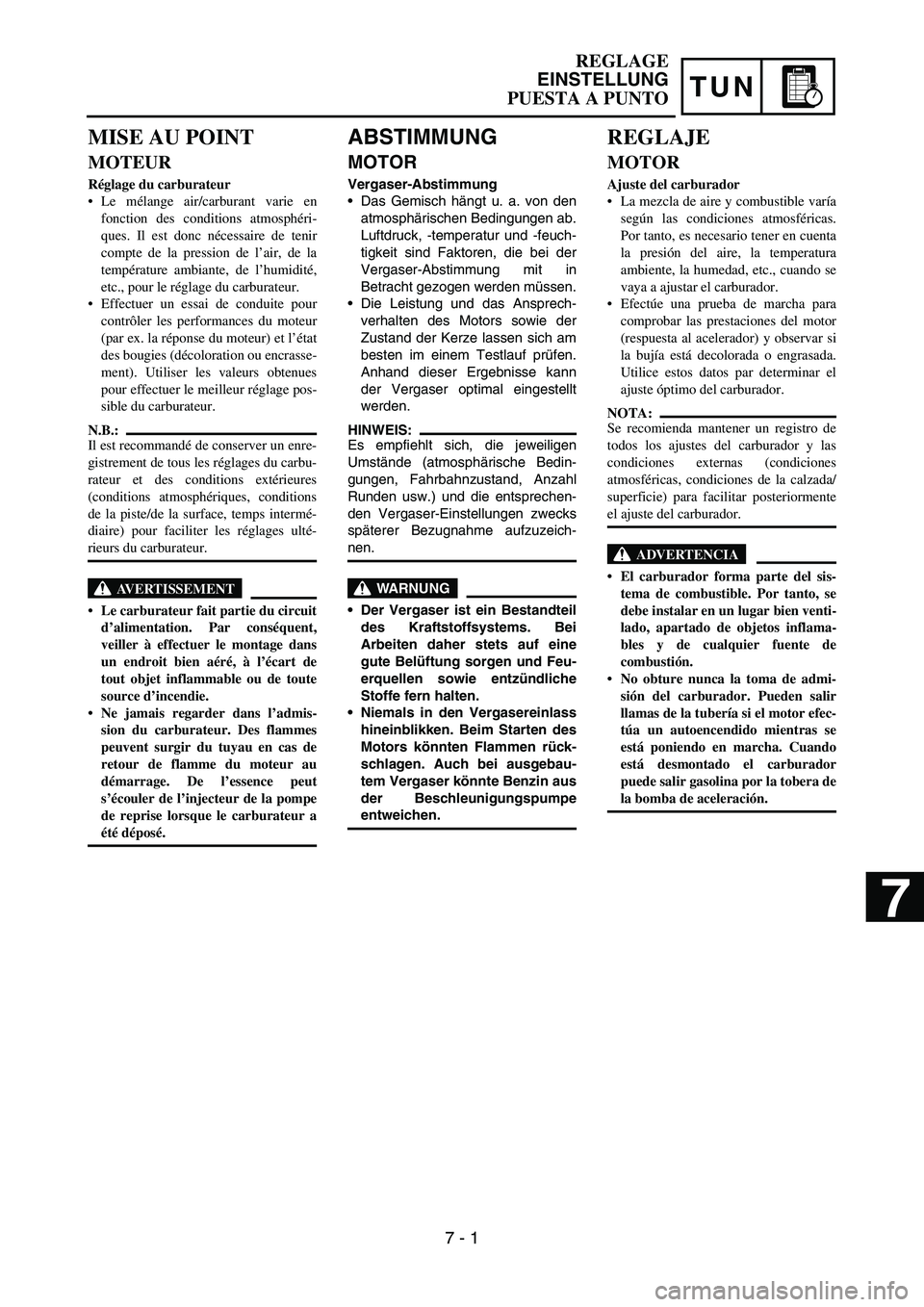

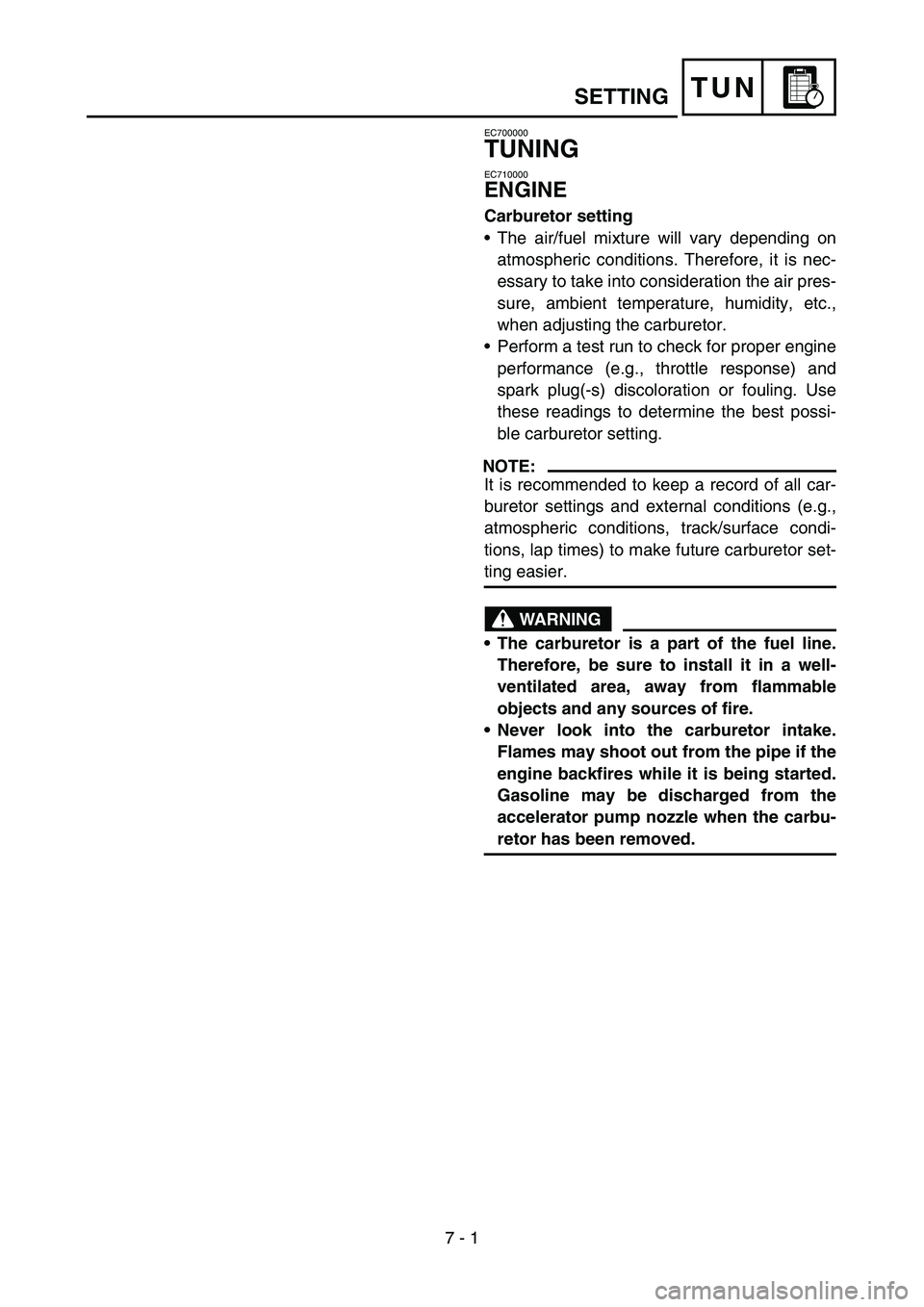

TUNING
EC710000
ENGINE
Carburetor setting
•The air/fuel mixture will vary depending on
atmospheric conditions. Therefore, it is nec-
essary to take into consideration the air pres-
sure, ambient temperature, humidity, etc.,
when adjusting the carburetor.
•Perform a test run to check for proper engine
performance (e.g., throttle response) and
spark plug(-s) discoloration or fouling. Use
these readings to determine the best possi-
ble carburetor setting.
NOTE:
It is recommended to keep a record of all car-
buretor settings and external conditions (e.g.,
atmospheric conditions, track/surface condi-
tions, lap times) to make future carburetor set-
ting easier.
WARNING
The carburetor is a part of the fuel line.
Therefore, be sure to install it in a well-
ventilated area, away from flammable
objects and any sources of fire.
Never look into the carburetor intake.
Flames may shoot out from the pipe if the
engine backfires while it is being started.
Gasoline may be discharged from the
accelerator pump nozzle when the carbu-
retor has been removed.
SETTING

TUN
ABSTIMMUNG
MOTOR
Vergaser-Abstimmung
Das Gemisch hängt u. a. von den
atmosphärischen Bedingungen ab.
Luftdruck, -temperatur und -feuch-
tigkeit sind Faktoren, die bei der
Vergaser-Abstimmung mit in
Betracht gezogen werden müssen.
Die Leistung und das Ansprech-
verhalten des Motors sowie der
Zustand der Kerze lassen sich am
besten im einem Testlauf prüfen.
Anhand dieser Ergebnisse kann
der Vergaser optimal eingestellt
werden.
HINWEIS:
Es empfiehlt sich, die jeweiligen
Umstände (atmosphärische Bedin-
gungen, Fahrbahnzustand, Anzahl
Runden usw.) und die entsprechen-
den Vergaser-Einstellungen zwecks
späterer Bezugnahme aufzuzeich-
nen.
WARNUNG
Der Vergaser ist ein Bestandteil
des Kraftstoffsystems. Bei
Arbeiten daher stets auf eine
gute Belüftung sorgen und Feu-
erquellen sowie entzündliche
Stoffe fern halten.
Niemals in den Vergasereinlass
hineinblikken. Beim Starten des
Motors könnten Flammen rück-
schlagen. Auch bei ausgebau-
tem Vergaser könnte Benzin aus
der Beschleunigungspumpe
entweichen.
MISE AU POINT
MOTEUR
Réglage du carburateur
Le mélange air/carburant varie en
fonction des conditions atmosphéri-
ques. Il est donc nécessaire de tenir
compte de la pression de l’air, de la
température ambiante, de l’humidité,
etc., pour le réglage du carburateur.
Effectuer un essai de conduite pour
contrôler les performances du moteur
(par ex. la réponse du moteur) et l’état
des bougies (décoloration ou encrasse-
ment). Utiliser les valeurs obtenues
pour effectuer le meilleur réglage pos-
sible du carburateur.
N.B.:
Il est recommandé de conserver un enre-
gistrement de tous les réglages du carbu-
rateur et des conditions extérieures
(conditions atmosphériques, conditions
de la piste/de la surface, temps intermé-
diaire) pour faciliter les réglages ulté-
rieurs du carburateur.
AVERTISSEMENT
Le carburateur fait partie du circuit
d’alimentation. Par conséquent,
veiller à effectuer le montage dans
un endroit bien aéré, à l’écart de
tout objet inflammable ou de toute
source d’incendie.
Ne jamais regarder dans l’admis-
sion du carburateur. Des flammes
peuvent surgir du tuyau en cas de
retour de flamme du moteur au
démarrage. De l’essence peut
s’écouler de l’injecteur de la pompe
de reprise lorsque le carburateur a
été déposé.
REGLAJE
MOTOR
Ajuste del carburador
La mezcla de aire y combustible varía
según las condiciones atmosféricas.
Por tanto, es necesario tener en cuenta
la presión del aire, la temperatura
ambiente, la humedad, etc., cuando se
vaya a ajustar el carburador.
Efectúe una prueba de marcha para
comprobar las prestaciones del motor
(respuesta al acelerador) y observar si
la bujía está decolorada o engrasada.
Utilice estos datos par determinar el
ajuste óptimo del carburador.
NOTA:
Se recomienda mantener un registro de
todos los ajustes del carburador y las
condiciones externas (condiciones
atmosféricas, condiciones de la calzada/
superficie) para facilitar posteriormente
el ajuste del carburador.
ADVERTENCIA
El carburador forma parte del sis-
tema de combustible. Por tanto, se
debe instalar en un lugar bien venti-
lado, apartado de objetos inflama-
bles y de cualquier fuente de
combustión.
No obture nunca la toma de admi-
sión del carburador. Pueden salir
llamas de la tubería si el motor efec-
túa un autoencendido mientras se
está poniendo en marcha. Cuando
está desmontado el carburador
puede salir gasolina por la tobera de
la bomba de aceleración.
REGLAGE
EINSTELLUNG
PUESTA A PUNTO
7 - 1





7
