TUN

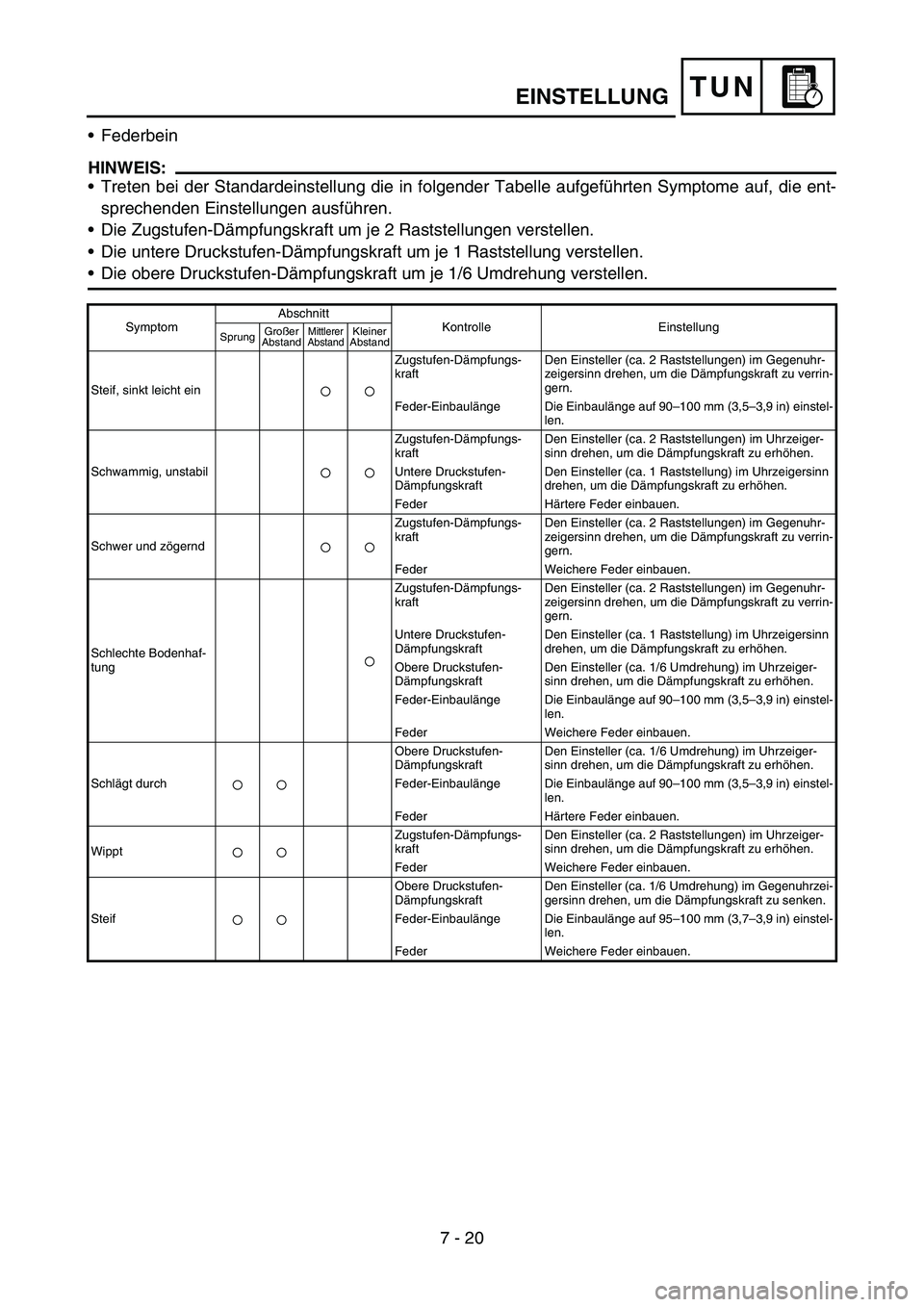

Federbein
HINWEIS:
Treten bei der Standardeinstellung die in folgender Tabelle aufgeführten Symptome auf, die ent-
sprechenden Einstellungen ausführen.
Die Zugstufen-Dämpfungskraft um je 2 Raststellungen verstellen.
Die untere Druckstufen-Dämpfungskraft um je 1 Raststellung verstellen.
Die obere Druckstufen-Dämpfungskraft um je 1/6 Umdrehung verstellen.
SymptomAbschnitt
Kontrolle EinstellungSprungGroßer
AbstandMittlerer
AbstandKleiner
Abstand
Steif, sinkt leicht einZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Schwammig, unstabilZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1 Raststellung) im Uhrzeigersinn
drehen, um die Dämpfungskraft zu erhöhen.
Feder Härtere Feder einbauen.
Schwer und zögerndZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Feder Weichere Feder einbauen.
Schlechte Bodenhaf-
tungZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Gegenuhr-
zeigersinn drehen, um die Dämpfungskraft zu verrin-
gern.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1 Raststellung) im Uhrzeigersinn
drehen, um die Dämpfungskraft zu erhöhen.
Obere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Feder Weichere Feder einbauen.
Schlägt durchObere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3,5–3,9 in) einstel-
len.
Feder Härtere Feder einbauen.
WipptZugstufen-Dämpfungs-
kraftDen Einsteller (ca. 2 Raststellungen) im Uhrzeiger-
sinn drehen, um die Dämpfungskraft zu erhöhen.
Feder Weichere Feder einbauen.
SteifObere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Gegenuhrzei-
gersinn drehen, um die Dämpfungskraft zu senken.
Feder-Einbaulänge Die Einbaulänge auf 95–100 mm (3,7–3,9 in) einstel-
len.
Feder Weichere Feder einbauen.
EINSTELLUNG
7 - 20

TUN

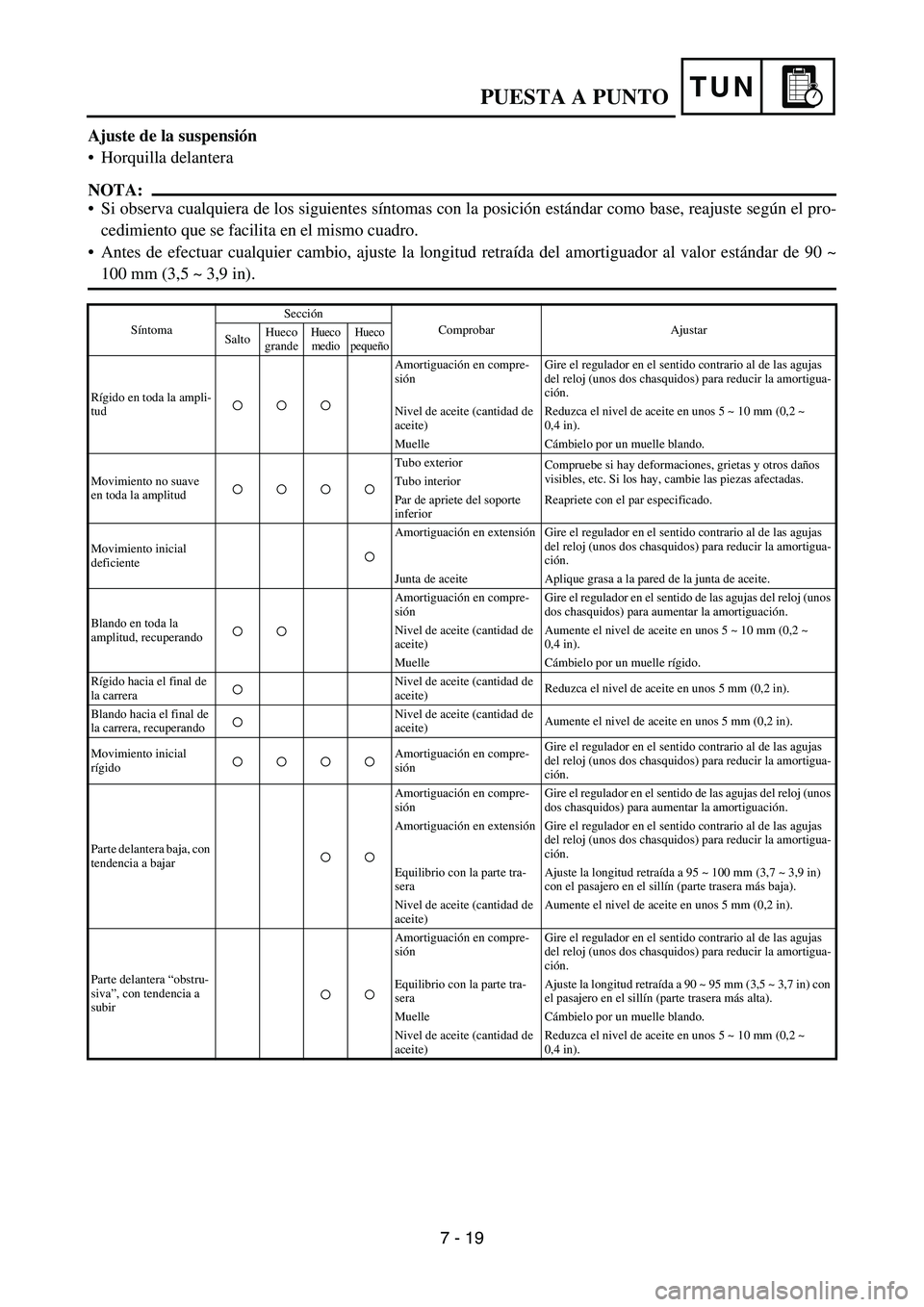

Ajuste de la suspensión
Horquilla delantera
NOTA:
Si observa cualquiera de los siguientes síntomas con la posición estándar como base, reajuste según el pro-
cedimiento que se facilita en el mismo cuadro.
Antes de efectuar cualquier cambio, ajuste la longitud retraída del amortiguador al valor estándar de 90 ~
100 mm (3,5 ~ 3,9 in).
SíntomaSección
Comprobar Ajustar
SaltoHueco
grandeHueco
medioHueco
pequeño
Rígido en toda la ampli-
tudAmortiguación en compre-
siónGire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Nivel de aceite (cantidad de
aceite)Reduzca el nivel de aceite en unos 5 ~ 10 mm (0,2 ~
0,4 in).
Muelle Cámbielo por un muelle blando.
Movimiento no suave
en toda la amplitudTubo exterior
Compruebe si hay deformaciones, grietas y otros daños
visibles, etc. Si los hay, cambie las piezas afectadas.
Tubo interior
Par de apriete del soporte
inferiorReapriete con el par especificado.
Movimiento inicial
deficienteAmortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Junta de aceite Aplique grasa a la pared de la junta de aceite.
Blando en toda la
amplitud, recuperandoAmortiguación en compre-
siónGire el regulador en el sentido de las agujas del reloj (unos
dos chasquidos) para aumentar la amortiguación.
Nivel de aceite (cantidad de
aceite)Aumente el nivel de aceite en unos 5 ~ 10 mm (0,2 ~
0,4 in).
Muelle Cámbielo por un muelle rígido.
Rígido hacia el final de
la carreraNivel de aceite (cantidad de
aceite)Reduzca el nivel de aceite en unos 5 mm (0,2 in).
Blando hacia el final de
la carrera, recuperandoNivel de aceite (cantidad de
aceite)Aumente el nivel de aceite en unos 5 mm (0,2 in).
Movimiento inicial
rígidoAmortiguación en compre-
siónGire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Parte delantera baja, con
tendencia a bajarAmortiguación en compre-
siónGire el regulador en el sentido de las agujas del reloj (unos
dos chasquidos) para aumentar la amortiguación.
Amortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Equilibrio con la parte tra-
seraAjuste la longitud retraída a 95 ~ 100 mm (3,7 ~ 3,9 in)
con el pasajero en el sillín (parte trasera más baja).
Nivel de aceite (cantidad de
aceite)Aumente el nivel de aceite en unos 5 mm (0,2 in).
Parte delantera “obstru-
siva”, con tendencia a
subirAmortiguación en compre-
siónGire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Equilibrio con la parte tra-
seraAjuste la longitud retraída a 90 ~ 95 mm (3,5 ~ 3,7 in) con
el pasajero en el sillín (parte trasera más alta).
Muelle Cámbielo por un muelle blando.
Nivel de aceite (cantidad de
aceite)Reduzca el nivel de aceite en unos 5 ~ 10 mm (0,2 ~
0,4 in).
PUESTA A PUNTO
7 - 19

TUN
Amortiguador trasero
NOTA:
Si observa cualquiera de los siguientes síntomas con la posición estándar como base, reajuste según el pro-
cedimiento que se facilita en el mismo cuadro.
Ajuste la amortiguación en extensión en incrementos o decrementos de dos chasquidos.
Ajuste la amortiguación en compresión baja en incrementos o decrementos de un chasquido.
Ajuste la amortiguación en compresión alta en incrementos o decrementos de 1/6 de vuelta.
SíntomaSección
Comprobar Ajustar
SaltoHueco
grandeHueco
medioHueco
pequeño
Rígido con tendencia a
hundirseAmortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Longitud extendida del mue-
lle Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in)
con el pasajero en el sillín.
Esponjoso e inestableAmortiguación en extensión Gire el regulador en el sentido de las agujas del reloj (unos
dos chasquidos) para aumentar la amortiguación.
Amortiguación en compre-
sión bajaGire el regulador en el sentido de las agujas del reloj
(aproximadamente un chasquido) para aumentar la amor-
tiguación.
Muelle Cámbielo por un muelle rígido.
Pesado y arrastraAmortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Muelle Cámbielo por un muelle blando.
Agarre deficienteAmortiguación en extensión Gire el regulador en el sentido contrario al de las agujas
del reloj (unos dos chasquidos) para reducir la amortigua-
ción.
Amortiguación en compre-
sión bajaGire el regulador en el sentido de las agujas del reloj
(aproximadamente un chasquido) para aumentar la amor-
tiguación.
Amortiguación en compre-
sión altaGire el regulador en el sentido de las agujas del reloj
(aproximadamente 1/6 chasquido) para aumentar la amor-
tiguación.
Longitud extendida del mue-
lle Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in)
con el pasajero en el sillín.
Muelle Cámbielo por un muelle blando.
RecuperaciónAmortiguación en compre-
sión altaGire el regulador en el sentido de las agujas del reloj
(aproximadamente 1/6 de vuelta) para aumentar la amorti-
guación.
Longitud extendida del mue-
lle Ajuste la longitud retraída a 90 ~ 100 mm (3,5 ~ 3,9 in)
con el pasajero en el sillín.
Muelle Cámbielo por un muelle rígido.
ReboteAmortiguación en extensión Gire el regulador en el sentido de las agujas del reloj (unos
dos chasquidos) para aumentar la amortiguación.
Muelle Cámbielo por un muelle blando.
Recorrido rígidoAmortiguación en compre-
sión altaGire el regulador en el sentido contrario al de las agujas
del reloj (aproximadamente 1/6 de vuelta) reducir la
amortiguación.
Longitud extendida del mue-
lleAjuste la longitud retraída a 95 ~ 100 mm (3,7 ~ 3,9 in)
con el pasajero en el sillín.
Muelle Cámbielo por un muelle blando.
PUESTA A PUNTO
7 - 20
