2 - 31
SPEC
ÈDas Starter-Kabel mit Kunststoffbin-
dern am Lenker befestigen.
ÉDie Motorstoppschalter- und Kupp-
lungsschalter-Kabel mit Kunststoffbin-
dern am Lenker befestigen.
ÊDen Bremsschlauch durch die
Schlauchführungen leiten.
ËDen Steckverbinder in die Multifunkti-
onsanzeigen-Halterung einsetzen.
ÌDie Gas-, Kupplungs- und Warmstart-
züge zwischen der oberen Gabelbrü-
cke und der Multifunktionsanzeigen-
Halterung verlegen.
ÍDie Multifunktionsanzeigen-Kabel an
der Halterung befestigen. Kabelbinde-
rende abschneiden.
ÎDen Steckverbinder in die Öffnung in
der Multifunktionsanzeigen-Halterung
einsetzen.
ÏDen Kabelbaum-Clip von innen in die
entsprechende Öffnung in der Multi-
funktionsanzeigen-Halterung einset-
zen.
ÐZündschloss-Kabel (kabelbaumsei-
tig) an der Multifunktionsanzeigen-
Halterung befestigen. Klemmenende
so positionieren, dass es in Richtung
unterer Rahmen zeigt und überste-
hendes Kabelbinderende abschnei-
den.
ÑDas Geschwindigkeitssensor-Kabel
durch die Führung an der Außenseite
des Gabelrohrs verlegen. ÈFixer le fil du contacteur du démarreur au
guidon à l’aide des bandes en plastique.
ÉFixer le fil du coupe-circuit du moteur et
le fil du contacteur d’embrayage au gui-
don à l’aide des bandes en plastique.
ÊAcheminer la durit de frein dans les gui-
des de durit.
ËFixer la fiche rapide en l’insérant dans le
support de l’écran multifonction.
ÌAcheminer les câbles des gaz, le câble
d’embrayage et le câble de starter à chaud
entre le té supérieur et le support de
l’écran multifonction.
ÍFixer les fils de l’écran multifonction au
support. Couper l’extrémité du collier.
ÎFixer la fiche rapide en l’enfonçant dans
l’orifice du support de l’écran multifonc-
tion.
ÏFixer le clip du faisceau de fils en l’enfon-
çant dans l’orifice du support de l’écran
multifonction à l’intérieur.
ÐFixer le fil du contacteur à clé (côté fais-
ceau de fils) au support de l’écran multi-
fonction. Rechercher l’extrémité du
collier à pince orienté vers le côté infé-
rieur du cadre et couper l’extrémité du
collier.
ÑAcheminer le fil du capteur de vitesse par
le guide à l’extérieur de la fourche.ÈSujete el cable del interruptor de arranque
al manillar con las bandas de plástico.
ÉSujete el cable del interruptor de paro del
motor y el cable del interruptor del
embrague al manillar con las bandas de
plástico.
ÊPase el tubo de freno por las guías de
tubo.
ËSujete el acoplador introduciéndolo en el
soporte del visor multifunción.
ÌPase los cables del acelerador, el cable de
embrague y el cable de arranque en
caliente entre el soporte superior y el
soporte del visor multifunción.
ÍSujete los cables del visor multifunción al
soporte. Corte el extremo.
ÏSujete el acoplador empujándolo al inte-
rior del orificio del soporte del visor mul-
tifunción.
ÏSujete el clip del mazo de cables empu-
jándolo al interior del orificio del soporte
del visor multifunción por el lado interior.
ÐSujete el cable del interruptor principal
(por el lado del mazo de cables) al soporte
del visor multifunción. Localice el
extremo de la brida encarada hacia la
parte inferior del bastidor y corte el
extremo.
ÑPase el cable del sensor de velocidad por
la guía en el lado exterior de la horquilla
delantera.
DIAGRAMME DE CHEMINEMENT DES CABLES
KABELFÜHRUNGS-SCHAUBILD
DIAGRAMA DE CABLEADO

INSP
ADJ
ÈRelation entre la tension en circuit ouvert
et le temps de charge à 20 °C (68 °F)
(Ces valeurs varient en fonction de la
température, de l
’état des plaques de la
batterie et du niveau d’électrolyte.)
ÉTension en circuit ouvert
ÊDurée de charge (heures)
ËDurée (minutes)
ÌEtat de charge de la batterie
ÍTempérature ambiante 20 °C (68 °F)
aCharge
bVérifier la tension en circuit ouvert.
5. Charger:
Batterie
(se reporter à l’illustration de la
méthode de charge appropriée)
AVERTISSEMENT
Ne pas utiliser la méthode de charge
rapide pour recharger cette batterie.
ATTENTION:
Ne jamais ôter les bouchons d’
une
batterie sans entretien (MF).
Ne pas utiliser un chargeur de bat-
terie à intensité élevée. En effet, un
ampérage trop élevé risque de pro-
voquer la surchauffe de la batterie
et l’
endommagement des plaques de
la batterie.
S’
il n’
est pas possible de régler le
courant de charge de la batterie,
bien veiller à ne pas surcharger la
batterie.
Toujours déposer la batterie avant
de procéder à sa charge. (Si la batte-
rie doit être chargée sur la moto,
déconnecter le câble négatif de la
borne de la batterie.)
Afin de réduire le risque de produc-
tion d’
étincelles, ne pas brancher le
chargeur de batterie avant d’
avoir
connecté les câbles du chargeur à la
batterie. Contrôler la charge de la batterie,
conformément aux diagrammes et
à l’exemple suivant.
Exemple
Tension en circuit ouvert = 12,0 V
Temps de charge = 6,5 heures
Charge de la batterie = 20 à 30 %
CONTROLE ET CHARGE DE LA BATTERIE
BATTERIE KONTROLLIEREN UND LADEN
COMPROBACIÓN Y CARGA DE LA BATERÍA
3 - 52
ÈRuhespannung und Ladezeit bei
20°C (68 °F)
(Diese Werte sind anhängig von Tem-
peraturschwankungen, Batterieplat-
tenzustand und Säurestand.)
ÉRuhespannung
ÊLadezeit (Stunden)
ËZeit (Minuten)
ÌLadezustand der Batterie
ÍUmgebungstemperatur 20 °C (68 °F)
aLaden
bRuhespannung kontrollieren.
5. Laden:
Batterie
(entsprechend der auf den fol-
genden Seiten ausgewählten
Methode)
WARNUNG
Keine Schnelllaufladung vorneh-
men.
ACHTUNG:
Die Dichtkappen der wartungs-
freien Batterie dürfen nicht ent-
fernt werden.
Kein Stoßladegerät verwenden.
Die von solchen Geräten erzeug-
ten Stromstöße können die Bat-
terie überhitzen und die
Batterieplatten beschädigen.
Falls der Ladestrom am Ladege-
rät nicht einstellbar ist, darauf
achten, dass die Batterie nicht
überladen wird.
Zum Laden sollte die Batterie
ausgebaut werden. (Wird die
Batterie dennoch im eingebau-
ten Zustand geladen, muss
zuvor das Minuskabel abge-
klemmt werden.)
Um Funkenbildung zu vermei-
den, das Ladegerät erst ein-
schalten, nachdem die
Anschlussklemmen des Ladege-
räts an den Batteriepolen ange-
schlossen worden sind. Den Ladezustand der Batterie
anhand der nebenstehenden
Diagramme und des nachfol-
genden Beispiels prüfen.
Beispiel
Ruhespannung = 12,0 V
Ladedauer = 6,5 Stunden
Ladezustand der Batterie = 20–
30 %
ÈRelación entre voltaje en circuito abierto
y tiempo de carga a 20 °C (68 °F)
(Estos valores varían en función de la
temperatura, el estado de las placas de la
batería y el nivel de electrólito.)
ÉVoltaje en circuito abierto
ÊTiempo de carga (horas)
ËTiempo (minutos)
ÌEstado de carga de la batería
ÍTemperatura ambiente 20 °C (68 °F)
aCarga
bCompruebe el voltaje en circuito abierto.
5. Carga:
Batería
(consulte la correspondiente ilus-
tración del método de carga)
ADVERTENCIA
No efectúe una carga rápida de la
batería.
ATENCION:
No extraiga nunca las tapas de
sellado de la batería sin manteni-
miento.
No utilice un cargador de baterías
de alta velocidad. Este tipo de car-
gador introduce rápidamente una
corriente de gran amperaje en la
batería y puede causar su recalenta-
miento y daños en las placas.
Si no es posible regular la corriente
de carga de un cargador, tenga cui-
dado de no sobrecargar la batería.
Cuando vaya a cargar una batería
desmóntela de la máquina. (Si debe
cargar la batería montada en la
máquina, desconecte el cable nega-
tivo de la batería del terminal de
esta.)
Para reducir el riesgo de chispas, no
enchufe el cargador hasta que los
cables del cargador estén conecta-
dos a la batería. Compruebe la carga de la batería
como se muestra en los cuadros y
en el ejemplo siguiente.
Ejemplo
Voltaje en circuito abierto = 12,0 V
Tiempo de carga = 6,5 horas
Carga de la batería = 20 ~ 30%

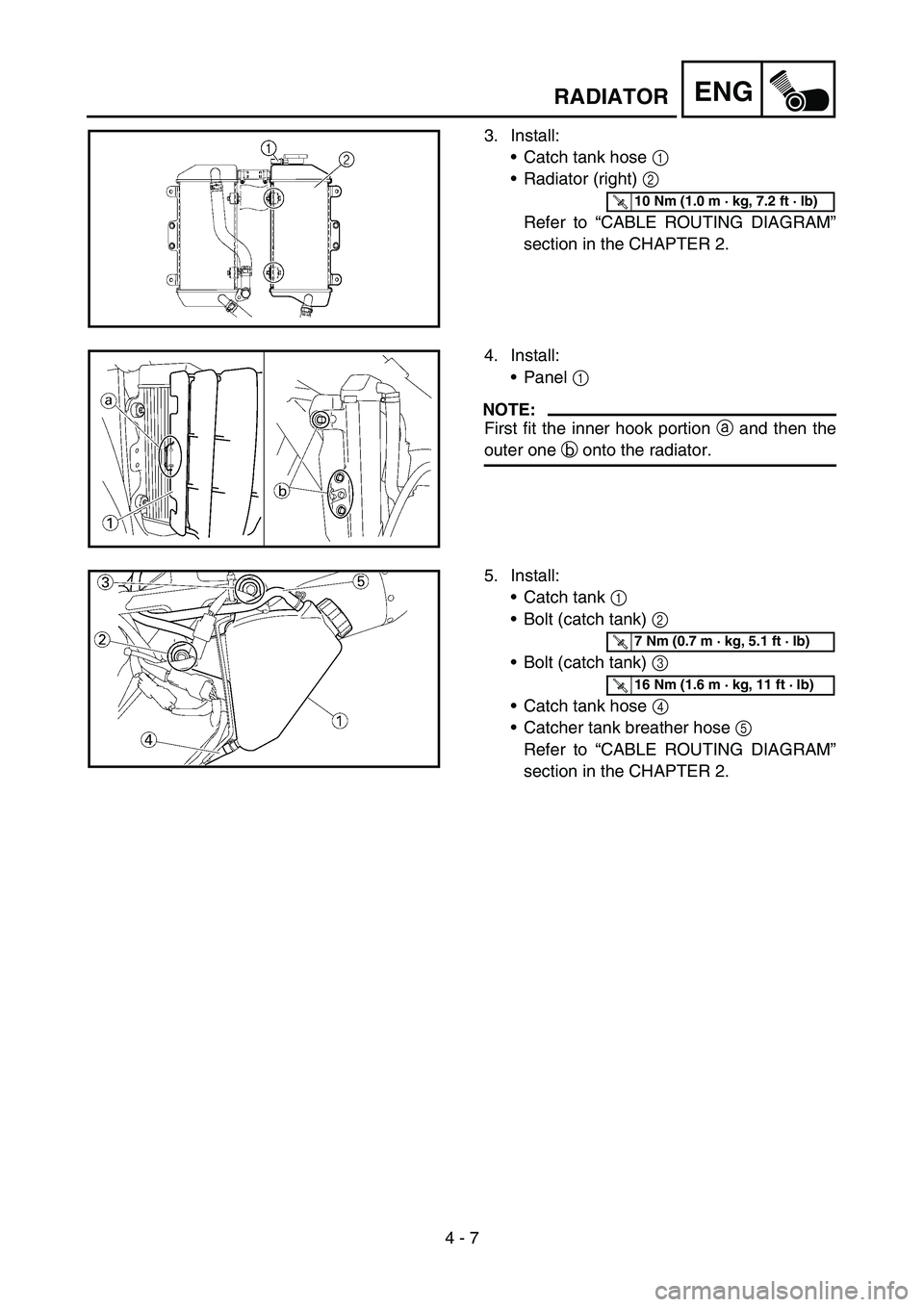

4 - 7
ENGRADIATOR
3. Install:
Catch tank hose 1
Radiator (right) 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Panel 1
NOTE:
First fit the inner hook portion a and then the
outer one b onto the radiator.
5. Install:
Catch tank 1
Bolt (catch tank) 2
Bolt (catch tank) 3
Catch tank hose 4
Catcher tank breather hose 5
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..16 Nm (1.6 m · kg, 11 ft · lb)

ENG
4 - 7
3. Montieren:
Auffangtank-Schlauch
1
Kühler rechts
2
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Abdeckung
1
HINWEIS:
Zuerst das innere Hakenteil
a und
danach das äußere
b am Kühler
einhängen.
5. Montieren:
Auffangtank
1
Schraube (Auffangtank)
2
Schraube (Auffangtank)
3
Auffangtank-Schlauch
4
Auffangtank-Belüftungs-
schlauch
5
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
3. Monter:
Durit du réservoir de récupération
1
Radiateur (droit) 2
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
N.B.:
Placer d’abord la partie du crochet
interne a, puis l’externe b sur le radia-
teur.
5. Monter:
Réservoir de récupération 1
Boulon (réservoir de récupéra-
tion) 2
Boulon (réservoir de récupéra-
tion) 3
Durit du réservoir de récupération
4
Durit de mise à l’air du réservoir
de récupération 5
Se reporter à la section “CHEMI-
NEMENT DES CABLES” au
CHAPITRE 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
3. Instalar:
Tubo del depósito de recupera-
ción 1
Radiador (derecha) 2
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Panel 1
NOTA:
En primer lugar, encaje la parte interior
del gancho a y luego la exterior b en el
radiador.
5. Instalar:
Depósito de recuperación 1
Tornillo (depósito de recupera-
ción) 2
Tornillo (depósito de recupera-
ción) 3
Tubo del depósito de recupera-
ción 4
Tubo respiradero del depósito de
recuperación 5
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..16 Nm (1,6 m · kg, 11 ft · lb)
RADIATEUR
KÜHLER
RADIADOR

4 - 19

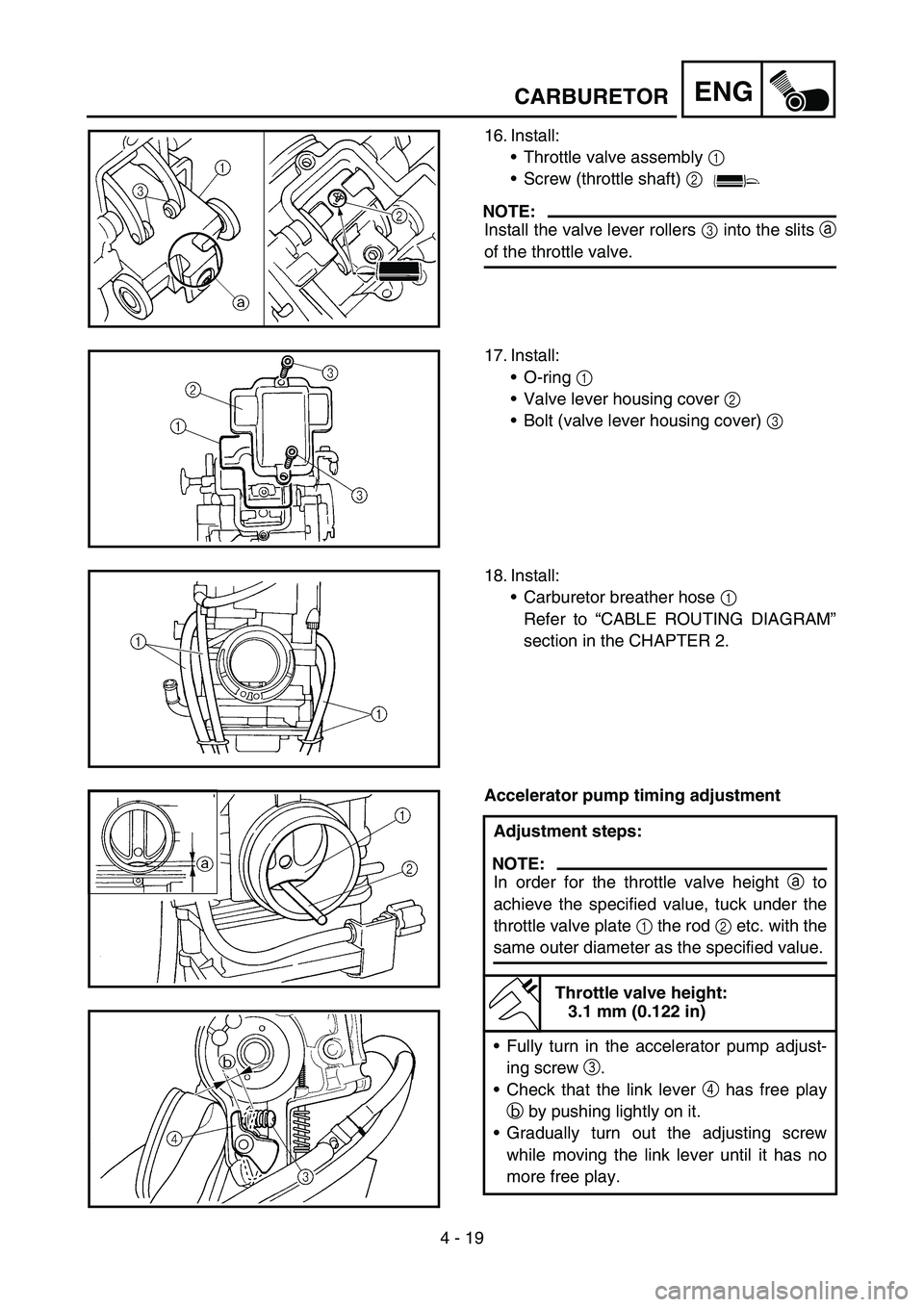

ENGCARBURETOR
16. Install:
Throttle valve assembly 1
Screw (throttle shaft) 2
NOTE:
Install the valve lever rollers 3 into the slits a
of the throttle valve.
17. Install:
O-ring 1
Valve lever housing cover 2
Bolt (valve lever housing cover) 3
18. Install:
Carburetor breather hose 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
Accelerator pump timing adjustment
Adjustment steps:
NOTE:
In order for the throttle valve height a to
achieve the specified value, tuck under the
throttle valve plate 1 the rod 2 etc. with the
same outer diameter as the specified value.
Throttle valve height:
3.1 mm (0.122 in)
Fully turn in the accelerator pump adjust-
ing screw 3.
Check that the link lever 4 has free play
b by pushing lightly on it.
Gradually turn out the adjusting screw
while moving the link lever until it has no
more free play.

ENG
4 - 19
16. Montieren:
Drosselklappe
1
Drosselklappenwellen-
Schraube
2
HINWEIS:
Die Drosselklappenhebel-Rollen
3
in die entsprechenden Schlitze
a
der Drosselklappe einsetzen.
17. Montieren:
O-Ring
1
Drosselklappen-Gehäusedek-
kel
2
Schraube (Drosselklappen-
Gehäusedekkel)
3
18. Montieren:
Vergaser-Entlüftungs-
schlauch
1
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
Beschleunigungspumpen-Steue-
rung einstellen
Arbeitsvorgang:
HINWEIS:
Um die vorgeschriebene Drossel-
klappen-Position
a zu gewäh-
ren, ist unter die Drosselklappen-
Platte
1 ein Stäbchen
2 o. Ä. mit
entsprechendem Durchmesser zu
schieben.
Drosselklappen-Position:
3,1 mm (0,122 in)
Die Beschleunigungspumpen-
Einstellschraube
3 bis zum
Anschlag hineindrehen
Durch leichten Druck auf den
Verbindungshebel
4 sicherstel-
len, dass dieser Spiel
b aufweist.
Die Einstellschraube allmählich
herausdrehen und dabei den
Verbindungshebel bewegen, bis
kein Spiel mehr vorhanden ist.
16. Monter:
Papillon complet 1
Vis (axe du papillon) 2
N.B.:
Monter les galets du levier de soupape
3 dans les fentes a du papillon.
17. Monter:
Joint torique 1
Couvercle du boîtier du levier de
soupape 2
Boulon (couvercle du boîtier du
levier de soupape) 3
18. Monter:
Durit de mise à l’air du carbura-
teur 1
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
Réglage du calage de la pompe de
reprise
Etapes du réglage:
N.B.:
Afin de donner au papillon la hauteur
a spécifiée, glisser sous le papillon
d’admission 1 la tige 2 etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
Hauteur du papillon:
3,1 mm (0,122 in)
Visser à fond la vis de réglage de la
pompe de reprise 3.
Contrôler que le levier articulé 4 a
du jeu b en appuyant légèrement
dessus.
Dévisser progressivement la vis de
réglage tout en déplaçant le levier
articulé jusqu’à ce qu’il n’ait plus
de jeu.
16. Instalar:
Conjunto de la válvula de mari-
posa 1
Tornillo (eje del acelerador) 2
NOTA:
Instale los rodillos de la palanca de la
válvula 3 en las hendiduras a de la
válvula de mariposa.
17. Instalar:
Junta tórica 1
Cubierta del alojamiento de la
palanca de la válvula 2
Tornillo (cubierta del alojamiento
de la palanca de la válvula) 3
18. Instalar:
Tubo respiradero del carburador
1
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
Reglaje de la bomba de aceleración
Procedimiento de ajuste:
NOTA:
Para que la válvula de mariposa a se
sitúe a la altura especificada, sujete
debajo de la placa de la válvula 1 la
varilla 2 etc. con el mismo diámetro
exterior que el valor especificado.
Altura de la válvula de
mariposa:
3,1 mm (0,122 in)
Gire completamente hacia adentro
el tornillo de ajuste de la bomba de
aceleración 3.
Compruebe que la palanca de
unión 4 tenga holgura b empu-
jándola ligeramente.
Gire gradualmente hacia afuera el
tornillo de ajuste mientras desplaza
la palanca de unión hasta que ya no
tenga holgura.
CARBURATEUR
VERGASER
CARBURADOR

4 - 21
ENG
5. Install:
Throttle cable (pull) 1
Throttle cable (return) 2
6. Adjust:
Throttle grip free play
Refer to “THROTTLE CABLE ADJUST-
MENT” section in the CHAPTER 3.2
1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..11 Nm (1.1 m · kg, 8.0 ft · lb)
7. Install:
Throttle cable cover 1
Bolt (throttle cable cover) 2
2 1
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
8. Install:
TPS (throttle position sensor) coupler 1
Clamp 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
9. Install:
Clamp 1
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
CARBURETOR

ENG
4 - 21
5. Montieren:
Gasgeberzug
1
Gasnehmerzug
2
6. Einstellen:
Gaszugspiel am Gasdrehgriff
Siehe unter “GASZUG EIN-
STELLEN” in KAPITEL 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Montieren:
Gaszug-Abdeckung
1
Schraube (Gaszug-Abdek-
kung)
2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Montieren:
Drosselklappensensor-Steck-
verbinder
1
Schlauchschelle
2
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
9. Montieren:
Schlauchschelle
1
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2. 5. Monter:
Câble des gaz (tiré) 1
Câble des gaz (retour) 2
6. Régler:
Jeu de la poignée des gaz
Se reporter à la section
“REGLAGE DU CABLE DES
GAZ” au CHAPITRE 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Monter:
Couvercle du logement du câble
des gaz 1
Boulon (couvercle du logement
de câble des gaz) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
Fiche rapide du TPS (capteur de
position de papillon des gaz) 1
Collier à pince 2
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
9. Monter:
Collier à pince 1
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.5. Instalar:
Cable del acelerador (tracción) 1
Cable del acelerador (retorno) 2
6. Ajustar:
Holgura del puño del acelerador
Consulte el apartado “AJUSTE
DEL CABLE DEL ACELERA-
DOR” del CAPÍTULO 3.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..11 Nm (1,1 m · kg, 8,0 ft · lb)
7. Instalar:
Cubierta del cable del acelerador
1
Tornillo (cubierta del cable del
acelerador) 2
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Instalar:
Acoplador del TPS (sensor de
posición del acelerador) 1
Brida 2
Consulte el apartado “DIAGRA-
MA DE CABLEADO” del CAPÍ-
TULO 2.
9. Instalar:
Brida 1
Consulte el apartado “DIAGRA-
MA DE CABLEADO” del CAPÍ-
TULO 2.
CARBURATEUR
VERGASER
CARBURADOR

4 - 88
ENG
7. Install:
Shaft 1
Bearing 2
Idle gear 2 3
NOTE:
Apply the engine oil on the shaft, bearing and
idle gear inner circumference.
8. Install:
Dowel pin
Gasket [crankcase cover (left)]
Crankcase cover (left) 1
Bolt [crankcase cover (left)]
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
9. Install:
Plain washer
Torque limiter 1
Plain washer
NOTE:
Apply the engine oil to the shaft and plain
washers.1
10. Install:
Cover (idle gear 1) 1
Bolt 2
NOTE:
Install the cover (idle gear 1) with its mark a
facing upward.
11. Connect:
AC magneto lead
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
12. Install:
Shift pedal 1
Bolt (shift pedal)
NOTE:
When installing the shift pedal onto the shift
shaft, be sure that the center of the shift pedal
is about 5.1 mm (0.2 in) a above the top of the
footrest.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
AC MAGNETO AND STARTER CLUTCH

ENG
4 - 88
7. Montieren:
Welle
1
Lager
2
Zwischenrad 2
3
HINWEIS:
Motoröl auf die Welle, das Lager und
die Innenfläche des Kickstarter-Zwi-
schenrads auftragen.
8. Montieren:
Passhülse
Dichtung (Kurbelgehäusedek-
kel links)
Kurbelgehäusedeckel links
1
Dichtung (Kurbelgehäusedek-
kel links)
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
9. Montieren:
Beilagscheibe
Drehmomentbegrenzer
1
Beilagscheibe
HINWEIS:
Motoröl auf die Welle und die Beilag-
scheiben auftragen.
10. Montieren:
Abdeckung (Zwischenrad 1)
1
Schraube
2
HINWEIS:
Die Abdeckung (Zwischenrad 1) so
einbauen, dass deren Markierung
a
nach oben gerichtet ist.
11. Anschließen:
Lichtmaschinen-Kabel
Siehe unter “KABELFÜH-
RUNGSDIAGRAMME” in
KAPITEL 2.
12. Montieren:
Fußschalthebel
1
Fußschalthebel-Schraube
HINWEIS:
Bei der Montage des Fußschalthe-
bels an der Schaltwelle sicherstellen,
dass die Mitte des Fußschalthebels
ca. 5,1 mm (0,2 in)
a oberhalb der
Fußrastenauflage ist.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)

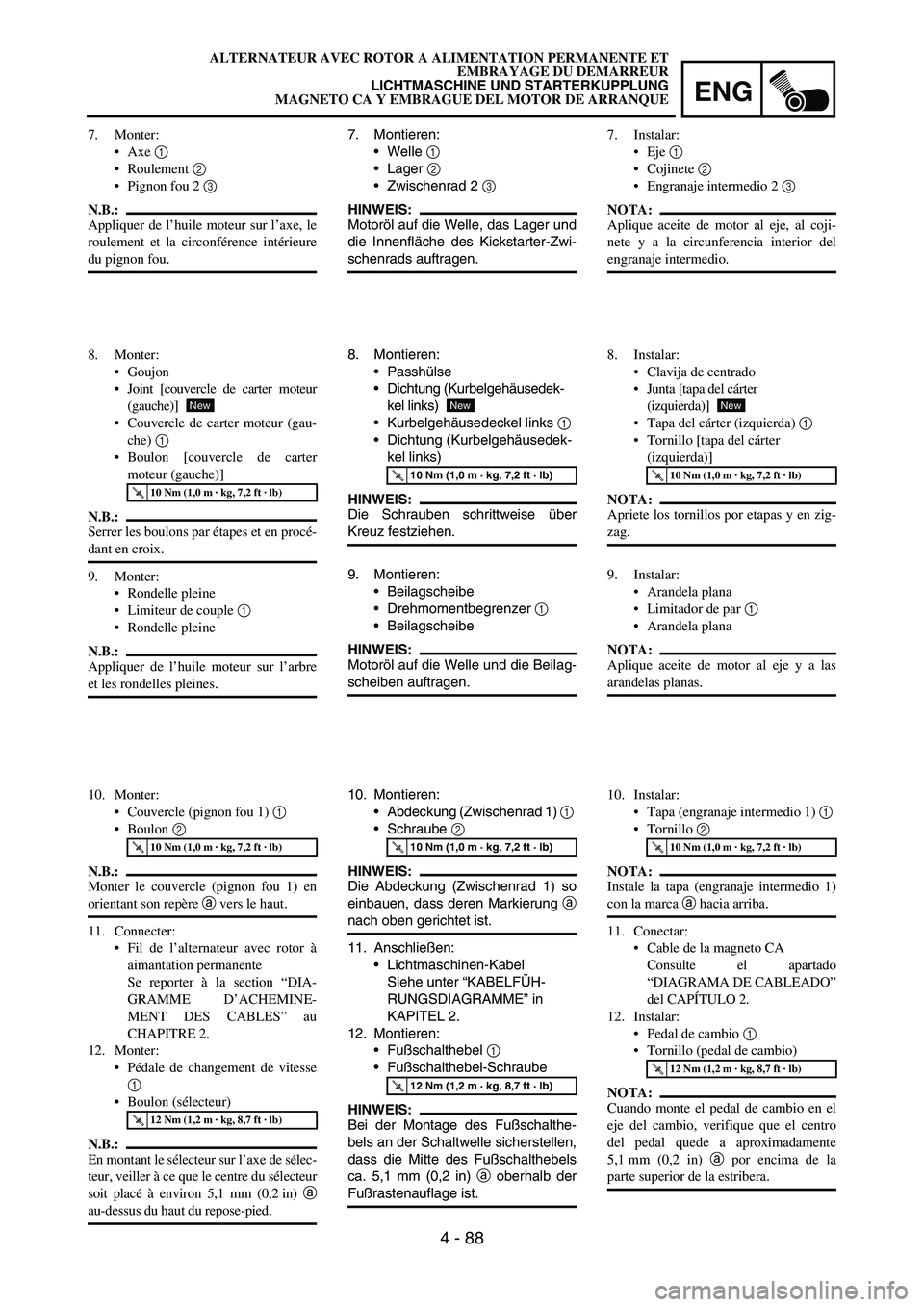

7. Monter:
Axe 1
Roulement 2
Pignon fou 2 3
N.B.:
Appliquer de l’huile moteur sur l’axe, le
roulement et la circonférence intérieure
du pignon fou.
8. Monter:
Goujon
Joint [couvercle de carter moteur
(gauche)]
Couvercle de carter moteur (gau-
che) 1
Boulon [couvercle de carter
moteur (gauche)]
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
9. Monter:
Rondelle pleine
Limiteur de couple 1
Rondelle pleine
N.B.:
Appliquer de l’huile moteur sur l’arbre
et les rondelles pleines.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
10. Monter:
Couvercle (pignon fou 1) 1
Boulon 2
N.B.:
Monter le couvercle (pignon fou 1) en
orientant son repère a vers le haut.
11. Connecter:
Fil de l’alternateur avec rotor à
aimantation permanente
Se reporter à la section “DIA-
GRAMME D’ACHEMINE-
MENT DES CABLES” au
CHAPITRE 2.
12. Monter:
Pédale de changement de vitesse
1
Boulon (sélecteur)
N.B.:
En montant le sélecteur sur l’axe de sélec-
teur, veiller à ce que le centre du sélecteur
soit placé à environ 5,1 mm (0,2 in) a
au-dessus du haut du repose-pied.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
7. Instalar:
Eje 1
Cojinete 2
Engranaje intermedio 2 3
NOTA:
Aplique aceite de motor al eje, al coji-
nete y a la circunferencia interior del
engranaje intermedio.
8. Instalar:
Clavija de centrado
Junta [tapa del cárter
(izquierda)]
Tapa del cárter (izquierda) 1
Tornillo [tapa del cárter
(izquierda)]
NOTA:
Apriete los tornillos por etapas y en zig-
zag.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
9. Instalar:
Arandela plana
Limitador de par 1
Arandela plana
NOTA:
Aplique aceite de motor al eje y a las
arandelas planas.
10. Instalar:
Tapa (engranaje intermedio 1) 1
Tornillo 2
NOTA:
Instale la tapa (engranaje intermedio 1)
con la marca a hacia arriba.
11. Conectar:
Cable de la magneto CA
Consulte el apartado
“DIAGRAMA DE CABLEADO”
del CAPÍTULO 2.
12. Instalar:
Pedal de cambio 1
Tornillo (pedal de cambio)
NOTA:
Cuando monte el pedal de cambio en el
eje del cambio, verifique que el centro
del pedal quede a aproximadamente
5,1 mm (0,2 in) a por encima de la
parte superior de la estribera.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
ALTERNATEUR AVEC ROTOR A ALIMENTATION PERMANENTE ET
EMBRAYAGE DU DEMARREUR
LICHTMASCHINE UND STARTERKUPPLUNG
MAGNETO CA Y EMBRAGUE DEL MOTOR DE ARRANQUE
