Page 111 of 242

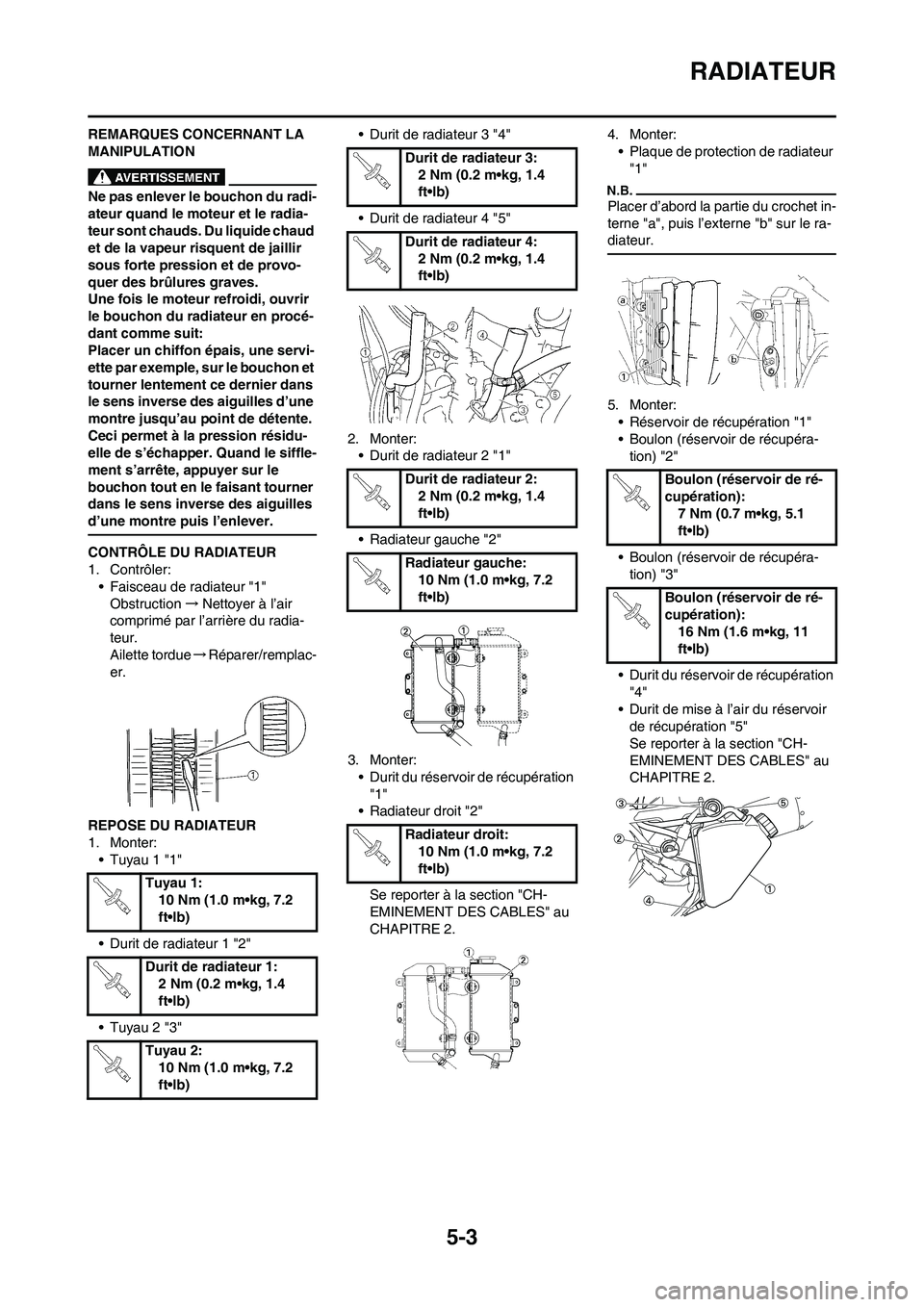

5-3
RADIATEUR
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas enlever le bouchon du radi-
ateur quand le moteur et le radia-
teur sont chauds. Du liquide chaud
et de la vapeur risquent de jaillir
sous forte pression et de provo-
quer des brûlures graves.
Une fois le moteur refroidi, ouvrir
le bouchon du radiateur en procé-
dant comme suit:
Placer un chiffon épais, une servi-
ette par exemple, sur le bouchon et
tourner lentement ce dernier dans
le sens inverse des aiguilles d’une
montre jusqu’au point de détente.
Ceci permet à la pression résidu-
elle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le
bouchon tout en le faisant tourner
dans le sens inverse des aiguilles
d’une montre puis l’enlever.
CONTRÔLE DU RADIATEUR
1. Contrôler:
• Faisceau de radiateur "1"
Obstruction→Nettoyer à l’air
comprimé par l’arrière du radia-
teur.
Ailette tordue→Réparer/remplac-
er.
REPOSE DU RADIATEUR
1. Monter:
• Tuyau 1 "1"
• Durit de radiateur 1 "2"
• Tuyau 2 "3"• Durit de radiateur 3 "4"
• Durit de radiateur 4 "5"
2. Monter:
• Durit de radiateur 2 "1"
• Radiateur gauche "2"
3. Monter:
• Durit du réservoir de récupération
"1"
• Radiateur droit "2"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2.4. Monter:
• Plaque de protection de radiateur
"1"
Placer d’abord la partie du crochet in-
terne "a", puis l’externe "b" sur le ra-
diateur.
5. Monter:
• Réservoir de récupération "1"
• Boulon (réservoir de récupéra-
tion) "2"
• Boulon (réservoir de récupéra-
tion) "3"
• Durit du réservoir de récupération
"4"
• Durit de mise à l’air du réservoir
de récupération "5"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2.
Tuyau 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Tuyau 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Durit de radiateur 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Durit de radiateur 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Radiateur gauche:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Radiateur droit:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Boulon (réservoir de ré-
cupération):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Boulon (réservoir de ré-
cupération):
16 Nm (1.6 m•kg, 11
ft•lb)
Page 112 of 242

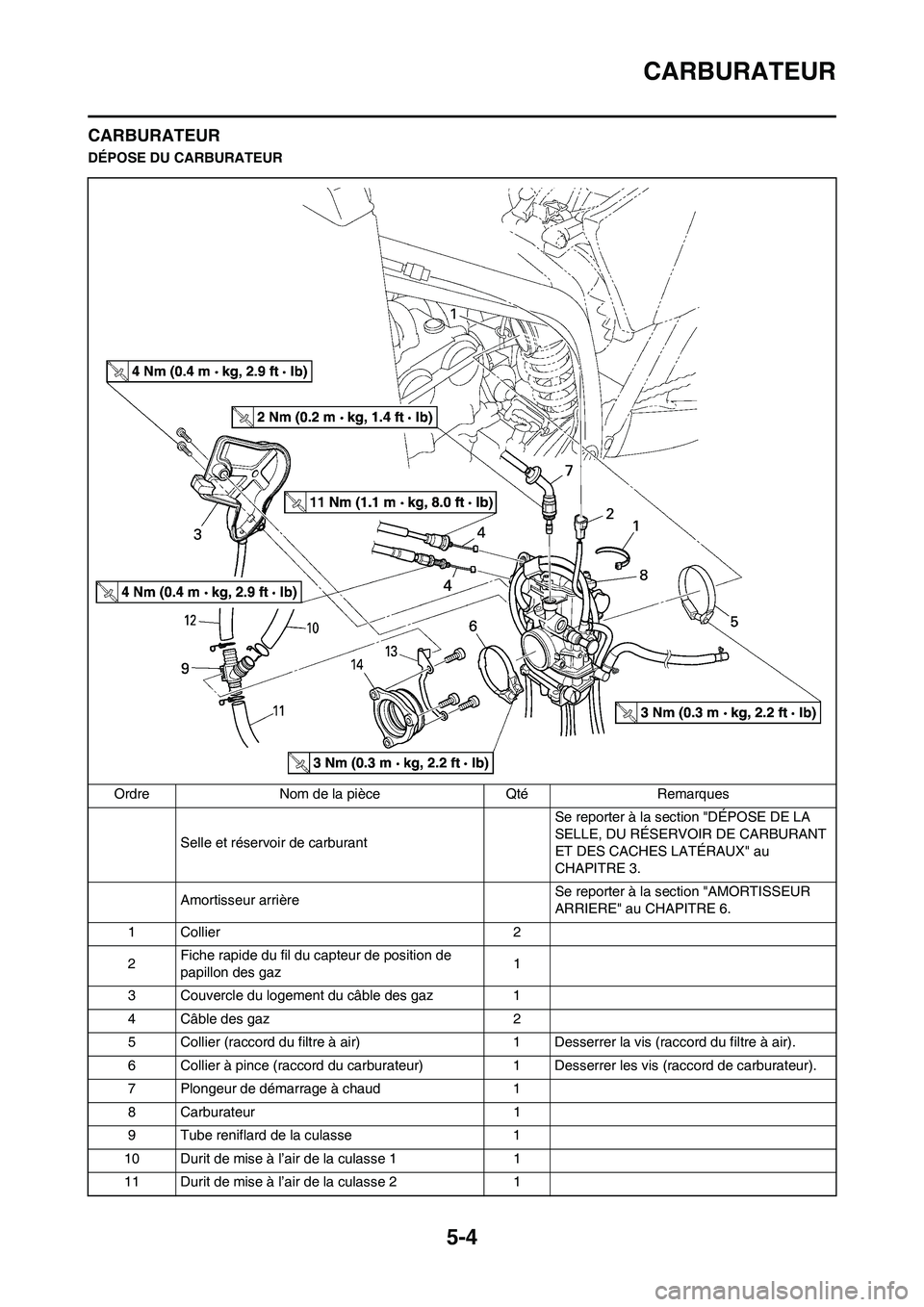

5-4
CARBURATEUR
CARBURATEUR
DÉPOSE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "DÉPOSE DE LA
SELLE, DU RÉSERVOIR DE CARBURANT
ET DES CACHES LATÉRAUX" au
CHAPITRE 3.
Amortisseur arrière Se reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 6.
1 Collier 2
2Fiche rapide du fil du capteur de position de
papillon des gaz1
3 Couvercle du logement du câble des gaz 1
4 Câble des gaz 2
5 Collier (raccord du filtre à air) 1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carburateur) 1 Desserrer les vis (raccord de carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur 1
9 Tube reniflard de la culasse 1
10 Durit de mise à l’air de la culasse 1 1
11 Durit de mise à l’air de la culasse 2 1

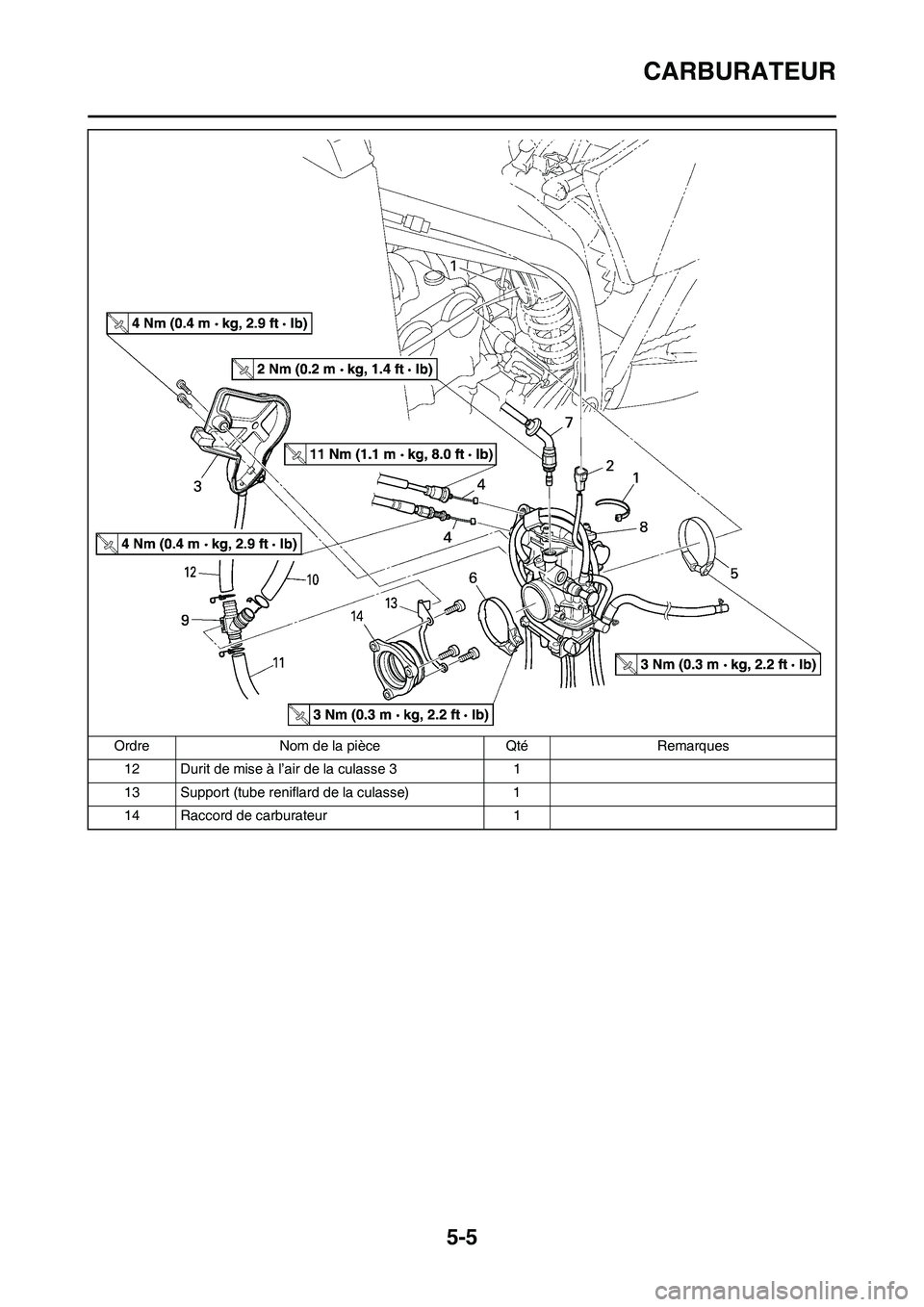

Page 113 of 242

5-5
CARBURATEUR
12 Durit de mise à l’air de la culasse 3 1
13 Support (tube reniflard de la culasse) 1
14 Raccord de carburateur 1 Ordre Nom de la pièce Qté Remarques
Page 114 of 242

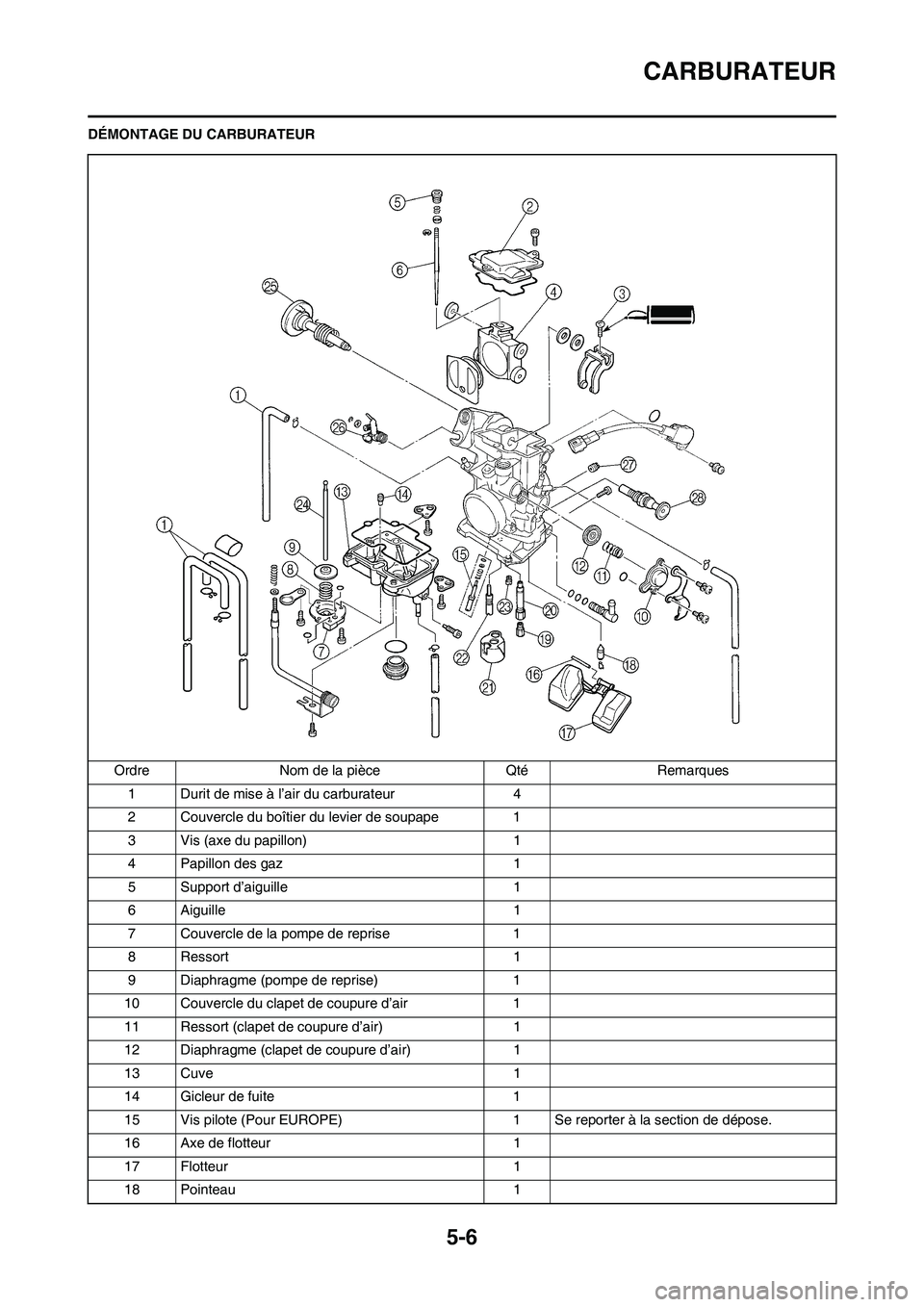

5-6
CARBURATEUR
DÉMONTAGE DU CARBURATEUR
Ordre Nom de la pièce Qté Remarques
1 Durit de mise à l’air du carburateur 4
2 Couvercle du boîtier du levier de soupape 1
3 Vis (axe du papillon) 1
4 Papillon des gaz 1
5 Support d’aiguille 1
6 Aiguille 1
7 Couvercle de la pompe de reprise 1
8 Ressort 1
9 Diaphragme (pompe de reprise) 1
10 Couvercle du clapet de coupure d’air 1
11 Ressort (clapet de coupure d’air) 1
12 Diaphragme (clapet de coupure d’air) 1
13 Cuve 1
14 Gicleur de fuite 1
15 Vis pilote (Pour EUROPE) 1 Se reporter à la section de dépose.
16 Axe de flotteur 1
17 Flotteur 1
18 Pointeau 1
Page 115 of 242

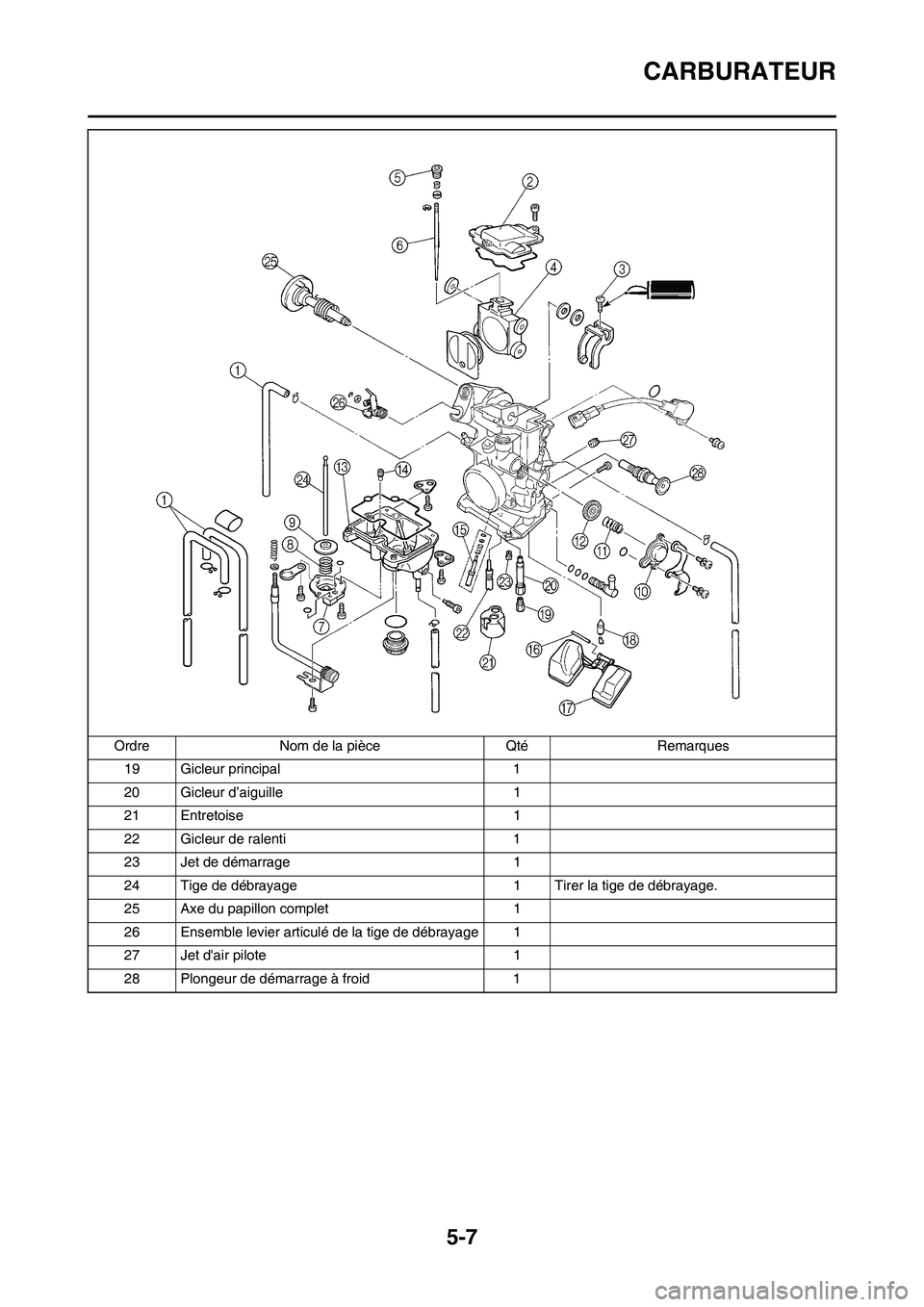

5-7
CARBURATEUR
19 Gicleur principal 1
20 Gicleur d’aiguille 1
21 Entretoise 1
22 Gicleur de ralenti 1
23 Jet de démarrage 1
24 Tige de débrayage 1 Tirer la tige de débrayage.
25 Axe du papillon complet 1
26 Ensemble levier articulé de la tige de débrayage 1
27 Jet d'air pilote 1
28 Plongeur de démarrage à froid 1 Ordre Nom de la pièce Qté Remarques

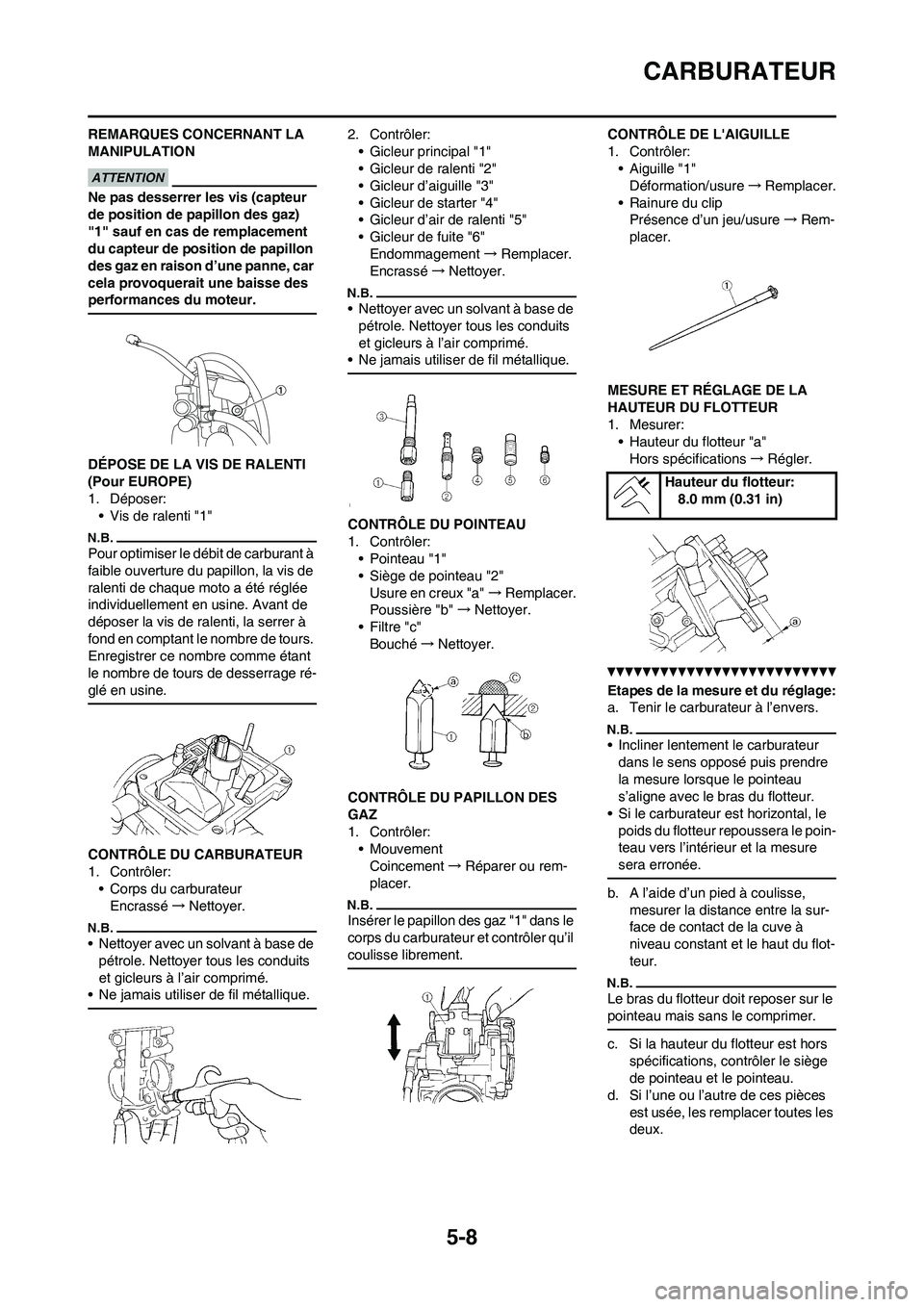

Page 116 of 242

5-8
CARBURATEUR
REMARQUES CONCERNANT LA
MANIPULATION
Ne pas desserrer les vis (capteur
de position de papillon des gaz)
"1" sauf en cas de remplacement
du capteur de position de papillon
des gaz en raison d’une panne, car
cela provoquerait une baisse des
performances du moteur.
DÉPOSE DE LA VIS DE RALENTI
(Pour EUROPE)
1. Déposer:
• Vis de ralenti "1"
Pour optimiser le débit de carburant à
faible ouverture du papillon, la vis de
ralenti de chaque moto a été réglée
individuellement en usine. Avant de
déposer la vis de ralenti, la serrer à
fond en comptant le nombre de tours.
Enregistrer ce nombre comme étant
le nombre de tours de desserrage ré-
glé en usine.
CONTRÔLE DU CARBURATEUR
1. Contrôler:
• Corps du carburateur
Encrassé→Nettoyer.
• Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits
et gicleurs à l’air comprimé.
• Ne jamais utiliser de fil métallique.
2. Contrôler:
• Gicleur principal "1"
• Gicleur de ralenti "2"
• Gicleur d’aiguille "3"
• Gicleur de starter "4"
• Gicleur d’air de ralenti "5"
• Gicleur de fuite "6"
Endommagement→Remplacer.
Encrassé→Nettoyer.
• Nettoyer avec un solvant à base de
pétrole. Nettoyer tous les conduits
et gicleurs à l’air comprimé.
• Ne jamais utiliser de fil métallique.
CONTRÔLE DU POINTEAU
1. Contrôler:
• Pointeau "1"
• Siège de pointeau "2"
Usure en creux "a" →Remplacer.
Poussière "b" →Nettoyer.
• Filtre "c"
Bouché→Nettoyer.
CONTRÔLE DU PAPILLON DES
GAZ
1. Contrôler:
• Mouvement
Coincement→Réparer ou rem-
placer.
Insérer le papillon des gaz "1" dans le
corps du carburateur et contrôler qu’il
coulisse librement.
CONTRÔLE DE L'AIGUILLE
1. Contrôler:
• Aiguille "1"
Déformation/usure→Remplacer.
• Rainure du clip
Présence d’un jeu/usure→Rem-
placer.
MESURE ET RÉGLAGE DE LA
HAUTEUR DU FLOTTEUR
1. Mesurer:
• Hauteur du flotteur "a"
Hors spécifications→Régler.
Etapes de la mesure et du réglage:
a. Tenir le carburateur à l’envers.
• Incliner lentement le carburateur
dans le sens opposé puis prendre
la mesure lorsque le pointeau
s’aligne avec le bras du flotteur.
• Si le carburateur est horizontal, le
poids du flotteur repoussera le poin-
teau vers l’intérieur et la mesure
sera erronée.
b. A l’aide d’un pied à coulisse,
mesurer la distance entre la sur-
face de contact de la cuve à
niveau constant et le haut du flot-
teur.
Le bras du flotteur doit reposer sur le
pointeau mais sans le comprimer.
c. Si la hauteur du flotteur est hors
spécifications, contrôler le siège
de pointeau et le pointeau.
d. Si l’une ou l’autre de ces pièces
est usée, les remplacer toutes les
deux.
Hauteur du flotteur:
8.0 mm (0.31 in)
Page 117 of 242

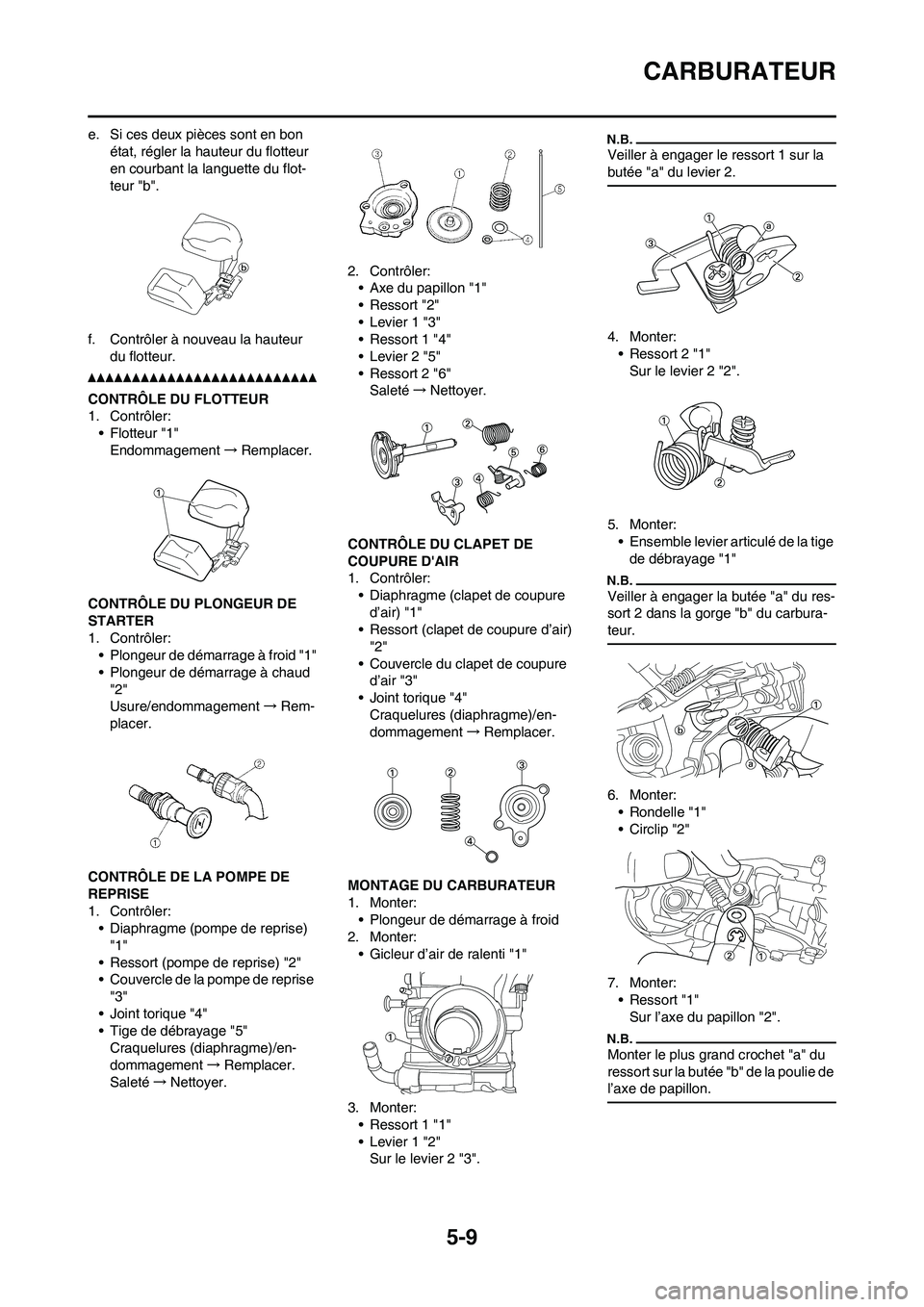

5-9
CARBURATEUR
e. Si ces deux pièces sont en bon
état, régler la hauteur du flotteur
en courbant la languette du flot-
teur "b".
f. Contrôler à nouveau la hauteur
du flotteur.
CONTRÔLE DU FLOTTEUR
1. Contrôler:
•Flotteur "1"
Endommagement→Remplacer.
CONTRÔLE DU PLONGEUR DE
STARTER
1. Contrôler:
• Plongeur de démarrage à froid "1"
• Plongeur de démarrage à chaud
"2"
Usure/endommagement→Rem-
placer.
CONTRÔLE DE LA POMPE DE
REPRISE
1. Contrôler:
• Diaphragme (pompe de reprise)
"1"
• Ressort (pompe de reprise) "2"
• Couvercle de la pompe de reprise
"3"
• Joint torique "4"
• Tige de débrayage "5"
Craquelures (diaphragme)/en-
dommagement→Remplacer.
Saleté→Nettoyer.2. Contrôler:
• Axe du papillon "1"
• Ressort "2"
• Levier 1 "3"
• Ressort 1 "4"
• Levier 2 "5"
• Ressort 2 "6"
Saleté→Nettoyer.
CONTRÔLE DU CLAPET DE
COUPURE D'AIR
1. Contrôler:
• Diaphragme (clapet de coupure
d’air) "1"
• Ressort (clapet de coupure d’air)
"2"
• Couvercle du clapet de coupure
d’air "3"
• Joint torique "4"
Craquelures (diaphragme)/en-
dommagement→Remplacer.
MONTAGE DU CARBURATEUR
1. Monter:
• Plongeur de démarrage à froid
2. Monter:
• Gicleur d’air de ralenti "1"
3. Monter:
• Ressort 1 "1"
• Levier 1 "2"
Sur le levier 2 "3".
Veiller à engager le ressort 1 sur la
butée "a" du levier 2.
4. Monter:
• Ressort 2 "1"
Sur le levier 2 "2".
5. Monter:
• Ensemble levier articulé de la tige
de débrayage "1"
Veiller à engager la butée "a" du res-
sort 2 dans la gorge "b" du carbura-
teur.
6. Monter:
• Rondelle "1"
• Circlip "2"
7. Monter:
• Ressort "1"
Sur l’axe du papillon "2".
Monter le plus grand crochet "a" du
ressort sur la butée "b" de la poulie de
l’axe de papillon.
Page 118 of 242

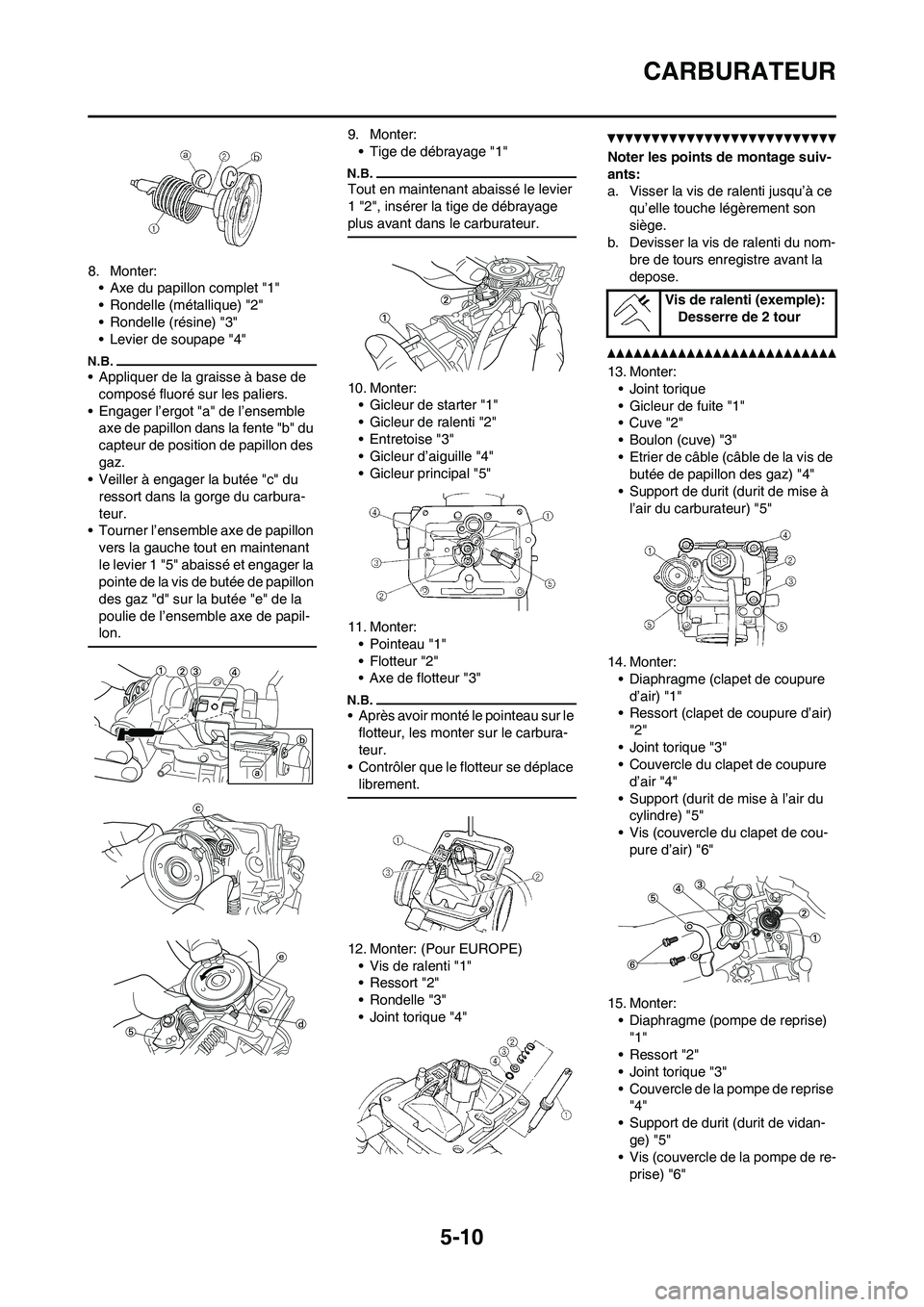

5-10
CARBURATEUR
8. Monter:
• Axe du papillon complet "1"
• Rondelle (métallique) "2"
• Rondelle (résine) "3"
• Levier de soupape "4"
• Appliquer de la graisse à base de
composé fluoré sur les paliers.
• Engager l’ergot "a" de l’ensemble
axe de papillon dans la fente "b" du
capteur de position de papillon des
gaz.
• Veiller à engager la butée "c" du
ressort dans la gorge du carbura-
teur.
• Tourner l’ensemble axe de papillon
vers la gauche tout en maintenant
le levier 1 "5" abaissé et engager la
pointe de la vis de butée de papillon
des gaz "d" sur la butée "e" de la
poulie de l’ensemble axe de papil-
lon.
9. Monter:
• Tige de débrayage "1"
Tout en maintenant abaissé le levier
1 "2", insérer la tige de débrayage
plus avant dans le carburateur.
10. Monter:
• Gicleur de starter "1"
• Gicleur de ralenti "2"
•Entretoise "3"
• Gicleur d’aiguille "4"
• Gicleur principal "5"
11. Monter:
• Pointeau "1"
• Flotteur "2"
• Axe de flotteur "3"
• Après avoir monté le pointeau sur le
flotteur, les monter sur le carbura-
teur.
• Contrôler que le flotteur se déplace
librement.
12. Monter: (Pour EUROPE)
• Vis de ralenti "1"
• Ressort "2"
• Rondelle "3"
• Joint torique "4"
Noter les points de montage suiv-
ants:
a. Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
b. Devisser la vis de ralenti du nom-
bre de tours enregistre avant la
depose.
13. Monter:
• Joint torique
• Gicleur de fuite "1"
•Cuve "2"
• Boulon (cuve) "3"
• Etrier de câble (câble de la vis de
butée de papillon des gaz) "4"
• Support de durit (durit de mise à
l’air du carburateur) "5"
14. Monter:
• Diaphragme (clapet de coupure
d’air) "1"
• Ressort (clapet de coupure d’air)
"2"
• Joint torique "3"
• Couvercle du clapet de coupure
d’air "4"
• Support (durit de mise à l’air du
cylindre) "5"
• Vis (couvercle du clapet de cou-
pure d’air) "6"
15. Monter:
• Diaphragme (pompe de reprise)
"1"
• Ressort "2"
• Joint torique "3"
• Couvercle de la pompe de reprise
"4"
• Support de durit (durit de vidan-
ge) "5"
• Vis (couvercle de la pompe de re-
prise) "6"
Vis de ralenti (exemple):
Desserre de 2 tour
Page 119 of 242

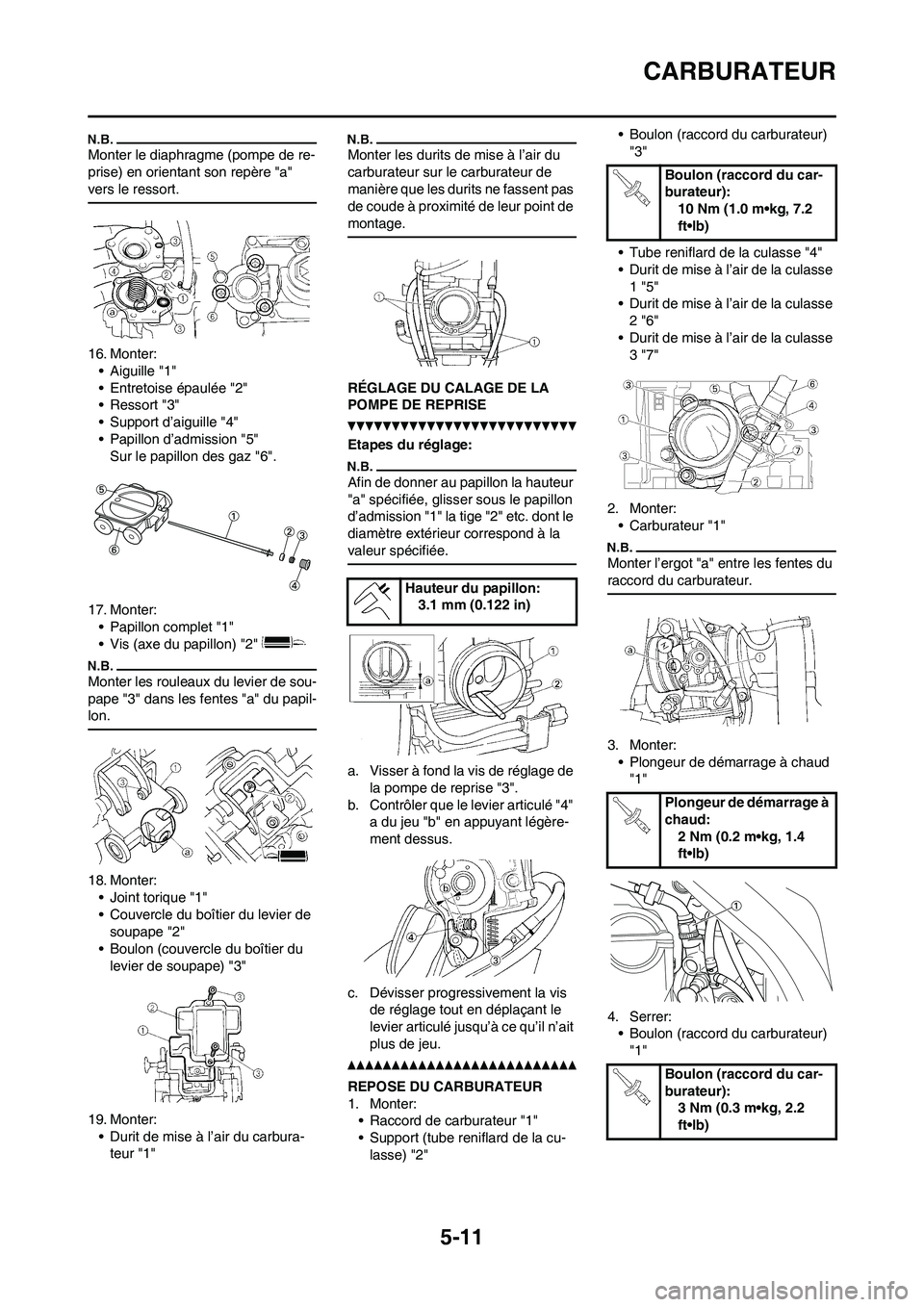

5-11
CARBURATEUR
Monter le diaphragme (pompe de re-
prise) en orientant son repère "a"
vers le ressort.
16. Monter:
• Aiguille "1"
• Entretoise épaulée "2"
• Ressort "3"
• Support d’aiguille "4"
• Papillon d’admission "5"
Sur le papillon des gaz "6".
17. Monter:
• Papillon complet "1"
• Vis (axe du papillon) "2"
Monter les rouleaux du levier de sou-
pape "3" dans les fentes "a" du papil-
lon.
18. Monter:
• Joint torique "1"
• Couvercle du boîtier du levier de
soupape "2"
• Boulon (couvercle du boîtier du
levier de soupape) "3"
19. Monter:
• Durit de mise à l’air du carbura-
teur "1"
Monter les durits de mise à l’air du
carburateur sur le carburateur de
manière que les durits ne fassent pas
de coude à proximité de leur point de
montage.
RÉGLAGE DU CALAGE DE LA
POMPE DE REPRISE
Etapes du réglage:
Afin de donner au papillon la hauteur
"a" spécifiée, glisser sous le papillon
d’admission "1" la tige "2" etc. dont le
diamètre extérieur correspond à la
valeur spécifiée.
a. Visser à fond la vis de réglage de
la pompe de reprise "3".
b. Contrôler que le levier articulé "4"
a du jeu "b" en appuyant légère-
ment dessus.
c. Dévisser progressivement la vis
de réglage tout en déplaçant le
levier articulé jusqu’à ce qu’il n’ait
plus de jeu.
REPOSE DU CARBURATEUR
1. Monter:
• Raccord de carburateur "1"
• Support (tube reniflard de la cu-
lasse) "2"• Boulon (raccord du carburateur)
"3"
• Tube reniflard de la culasse "4"
• Durit de mise à l’air de la culasse
1 "5"
• Durit de mise à l’air de la culasse
2 "6"
• Durit de mise à l’air de la culasse
3 "7"
2. Monter:
• Carburateur "1"
Monter l’ergot "a" entre les fentes du
raccord du carburateur.
3. Monter:
• Plongeur de démarrage à chaud
"1"
4. Serrer:
• Boulon (raccord du carburateur)
"1"
Hauteur du papillon:
3.1 mm (0.122 in)
Boulon (raccord du car-
burateur):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Plongeur de démarrage à
chaud:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Boulon (raccord du car-
burateur):
3 Nm (0.3 m•kg, 2.2
ft•lb)
Page 120 of 242

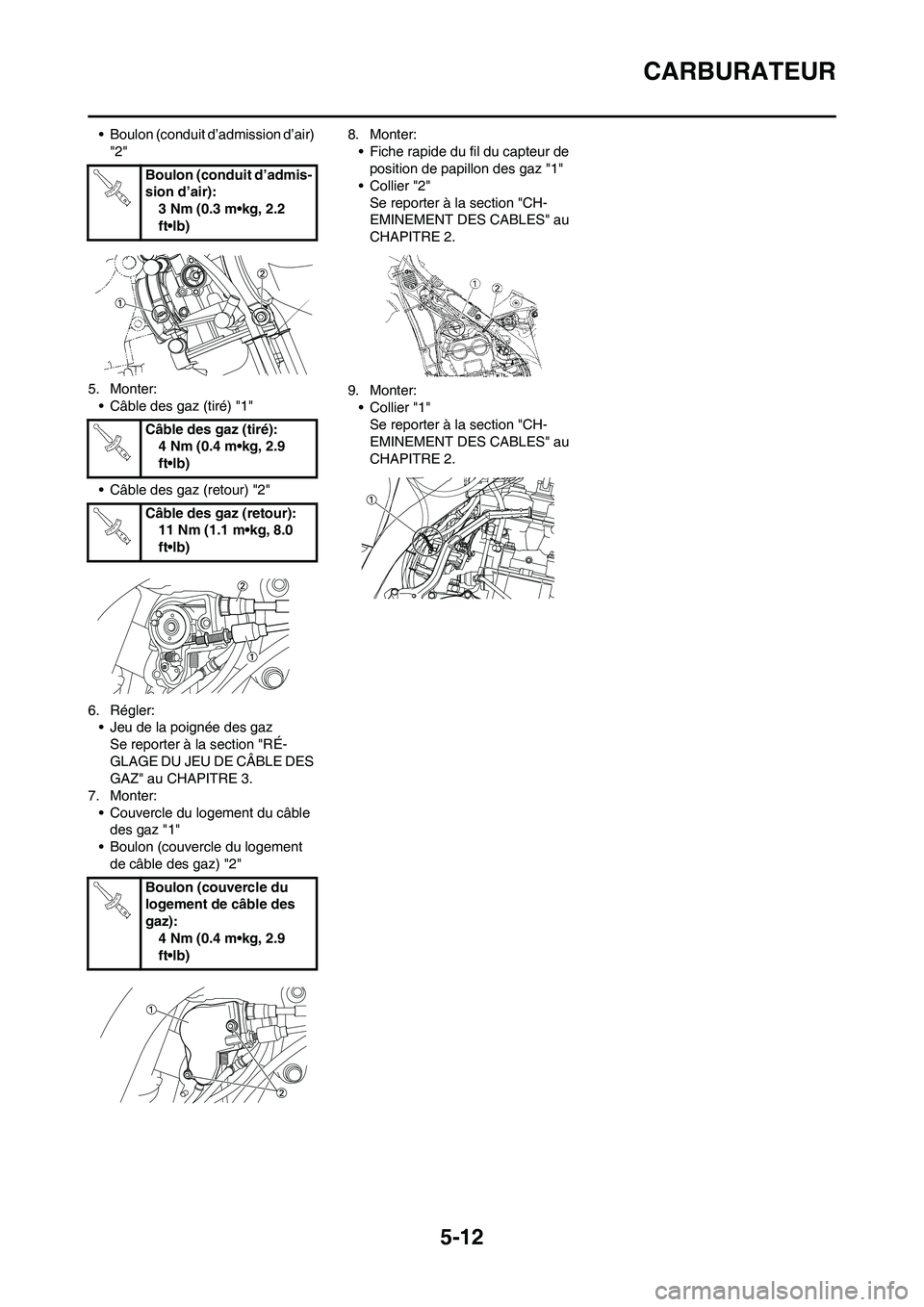

5-12
CARBURATEUR
• Boulon (conduit d’admission d’air)
"2"
5. Monter:
• Câble des gaz (tiré) "1"
• Câble des gaz (retour) "2"
6. Régler:
• Jeu de la poignée des gaz
Se reporter à la section "RÉ-
GLAGE DU JEU DE CÂBLE DES
GAZ" au CHAPITRE 3.
7. Monter:
• Couvercle du logement du câble
des gaz "1"
• Boulon (couvercle du logement
de câble des gaz) "2"8. Monter:
• Fiche rapide du fil du capteur de
position de papillon des gaz "1"
• Collier "2"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2.
9. Monter:
• Collier "1"
Se reporter à la section "CH-
EMINEMENT DES CABLES" au
CHAPITRE 2. Boulon (conduit d’admis-
sion d’air):
3 Nm (0.3 m•kg, 2.2
ft•lb)
Câble des gaz (tiré):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Câble des gaz (retour):
11 Nm (1.1 m•kg, 8.0
ft•lb)
Boulon (couvercle du
logement de câble des
gaz):
4 Nm (0.4 m•kg, 2.9
ft•lb)
