ESPECIFICACIONES
8-2
2
3
4
5
6
789
Relación de engranajes:1a: 2.417 (29/12)
2a: 1.733 (26/15)
3a:
1.313 (21/16)
4a: 1.050 (21/20)
5a: 0.840 (21/25)Chasis:Tipo de bastidor: Semi doble cuna
Ángulo del eje delantero: 27.00 
Base del ángulo de inclinación:
115 mm (4.5 in)Neumático delantero:Tipo: Con cámara
Tamaño:
80/100-21M/C 51P
Fabricante/modelo: BRIDGESTONE/GRITTY-ED03 ENeumático trasero:Tipo:
Con cámara
Tamaño: 120/90-18M/C 65P
Fabricante/modelo: BRIDGESTONE/GRITTY-ED04 E Carga máxima:
90 kg (198 lb)
* (Peso total del conductor, equipaje y acce-
sorios)
Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga: 0–90 kg (0–198 lb)
Delantero:
150 kPa (1.50 kgf/cm
2, 22 psi)
Trasero:
200 kPa (2.00 kgf/cm2, 29 psi)
Rueda delantera:Tipo de rueda: Rueda de radios
Tamaño de la llanta:
21x1.60Rueda trasera:Tipo de rueda: Rueda de radios
Tamaño de la llanta:
18x2.15Freno delantero:Tipo: Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación: Operación con pie derecho Líquido de frenos especificado:
DOT 4
Suspensión delantera:Tipo: Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
300.0 mm (11.81 in)Suspensión trasera:Tipo: Basculante (sus pensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda:
299.0 mm (11.77 in)Sistema eléctrico:Sistema de encendido: TCI
Sistema estándar:
Magneto CABatería:Modelo: YTZ7S(F)
Voltaje, capacidad:
12 V, 6.0 AhFaro delantero:Tipo de bombilla: Bombilla halógenaVoltaje, potencia de la bombilla  canti-
dad:Faro delantero:
12 V, 35 W/35 W  1
1DX-9-S0.book 2 ページ ２０１１年１０月１４日　金曜日　午前９時１５分

ESPECIFICACIONES
8-3
1
2
3
4
5
6
78
9
Luz de freno y posterior: LED
Luz de intermitencia delantera:
12 V, 10.0 W  2
Luz de intermitencia trasera: 12 V, 10.0 W  2
Luz auxiliar: 12 V, 5.0 W  1
Luz de la matrícula:
12 V, 5.0 W  1
Luz de instrumentos: EL (Electrolu minescente)
Luz indicadora de punto muerto: 12 V, 1.7 W  1
Testigo de luz de carretera:
12 V, 1.7 W  1
Luz indicadora de intermitencia: 12 V, 1.7 W  1
Luz de aviso del nivel de gasolina: LED
Luz de aviso de avería en el motor:
12 V, 1.7 W  1Fusibles:Fusible principal:
15.0 A
1DX-9-S0.book 3 ページ ２０１１年１０月１４日　金曜日　午前９時１５分

9-1
2
3
4
5
6
7
89

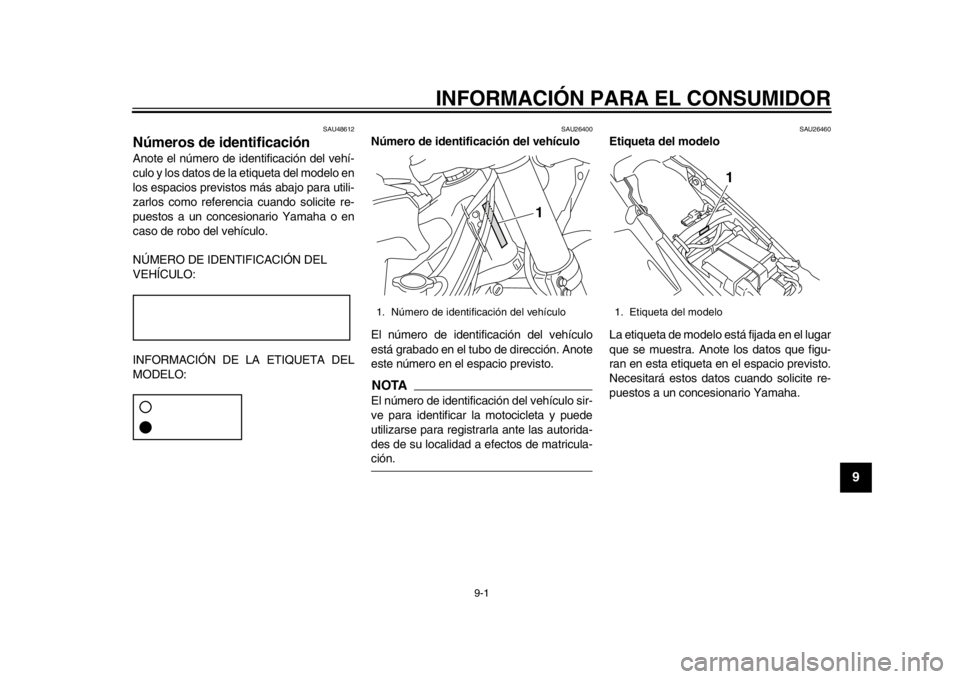

INFORMACIÓN PARA EL CONSUMIDOR
SAU48612
Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26460
Etiqueta del modelo
La etiqueta de modelo está fijada en el lugar
que se muestra. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite re-
puestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
1DX-9-S0.book 1 ページ ２０１１年１０月１４日　金曜日　午前９時１５分

INDEXAAceite del motor y filtro ..............................6-9
Almacenamiento ........................................7-3
Apoyo de la motocicleta ...........................6-38
Arranque del motor en frío .........................5-1
Asiento .....................................................3-13BBatería .....................................................6-32
Bloqueo de la dirección............................3-12
Bombilla de la luz de la matrícula, cambio ...................................................6-37
Bombilla del faro, cambio.........................6-34
Bombilla del intermitente, cambio ............6-36
Bombilla de una luz de posición, cambio ...................................................6-37
Bujía, comprobación ..................................6-8CCaballete lateral .......................................3-18
Caballete lateral, comprobación y
engrase..................................................6-30
Cables, comprobación y engrase ............6-28
Cadena de transmisión, limpieza y engrase..................................................6-28
Cambio.......................................................5-3
Catalizador ...............................................3-11
Cojinetes de las ruedas, comprobación ...6-32
Color mate, precaución ..............................7-1
Combustible ...............................................3-9
Conjunto amortiguador, ajuste .................3-16
Conmutador de la luz de cruce/carretera...3-7
Consumo de gasolina, consejos para
reducirlo ...................................................5-3
Cuadros de identificaci ón de averías .......6-43
Cuidados ....................................................7-1
DDirección, comprobación ......................... 6-31EEspecificaciones ........................................ 8-1
Estacionamiento ........................................ 5-5
Etiqueta del modelo ................................... 9-1FFiltro de aire y tubo de drenaje, limpieza ................................................. 6-15
Fusible, cambio ....................................... 6-34HHolgura de la válvula ............................... 6-19
Horquilla delantera, ajuste ....................... 3-14
Horquilla delantera, comprobación .......... 6-31
Horquilla delantera, purga ....................... 3-15IIdentificación de averías .......................... 6-41
Información relativa a la seguridad............ 1-1
Interruptor de arranque.............................. 3-7
Interruptor de intermitencia........................ 3-7
Interruptor de la bocina.............................. 3-7
Interruptor de paro del motor ..................... 3-7
Interruptores de la luz de freno................ 6-23
Interruptores del manillar ........................... 3-6
Interruptor principal.................................... 3-1JJuego de herramientas .............................. 6-2
Juego de la cadena de transmisión ......... 6-26
Juego libre de la maneta de embrague, ajuste..................................................... 6-21
Juego libre de la maneta del freno, comprobación........................................ 6-22
Juego libre del puño del acelerador,
comprobación........................................ 6-19
LLíquido de freno, comprobación.............. 6-24
Líquido de frenos, cambio ....................... 6-26
Líquido refrigerante ................................. 6-14
Luz de aviso de avería del motor .............. 3-2
Luz de aviso del nivel de gasolina ............ 3-2
Luz de freno/piloto trasero ...................... 6-36
Luz indicadora de intermitencia ................ 3-1
Luz indicadora de punto muerto................ 3-1MManeta de embrague ................................ 3-7
Maneta de freno ........................................ 3-8
Manetas de freno y embrague, comprobación y engrase ...................... 6-29
Mantenimiento, sistema de control de emisiones........................................... 6-3
Mantenimiento y engrase, periódicos ....... 6-4
Motor, arranque en caliente ...................... 5-2NNeumáticos ............................................. 6-19
Número de identificación del vehículo ...... 9-1
Números de identificación ......................... 9-1PPanel, desmontaje y montaje .................... 6-8
Pastillas de freno del antero y trasero,
comprobación ....................................... 6-24
Pedal de cambio ....................................... 3-8
Pedal de cambio, comprobación ............. 6-23
Pedal de freno ........................................... 3-9
Pedal de freno, comprobación y engrase ................................................. 6-30
Pivotes del basculante, engrase ............. 6-30
Puño del acelerador y cable,
comprobación y engrase ...................... 6-29
1DX-9-S0.book 2 ページ ２０１１年１０月１４日　金曜日　午前９時１５分

INDEX
RRalentí del motor ..................................... 6-18
Rodaje del motor ....................................... 5-4
Rueda (delantera).................................... 6-38
Ruedas .................................................... 6-21
Rueda (trasera) ....................................... 6-40SSistema de arranque a pedal .................. 3-12
Sistema de corte del circuito de encendido .............................................. 3-18
Situación de las piezas .............................. 2-1TTapón del depósito de gasolina................. 3-9
Testigo de luces de carretera .................... 3-2
Testigos y luces de advertencia ................ 3-1
Tirador del estárter .................................. 3-12
Tubo respiradero del depósito de gasolina ................................................. 3-10VVisor multifunción ...................................... 3-2
