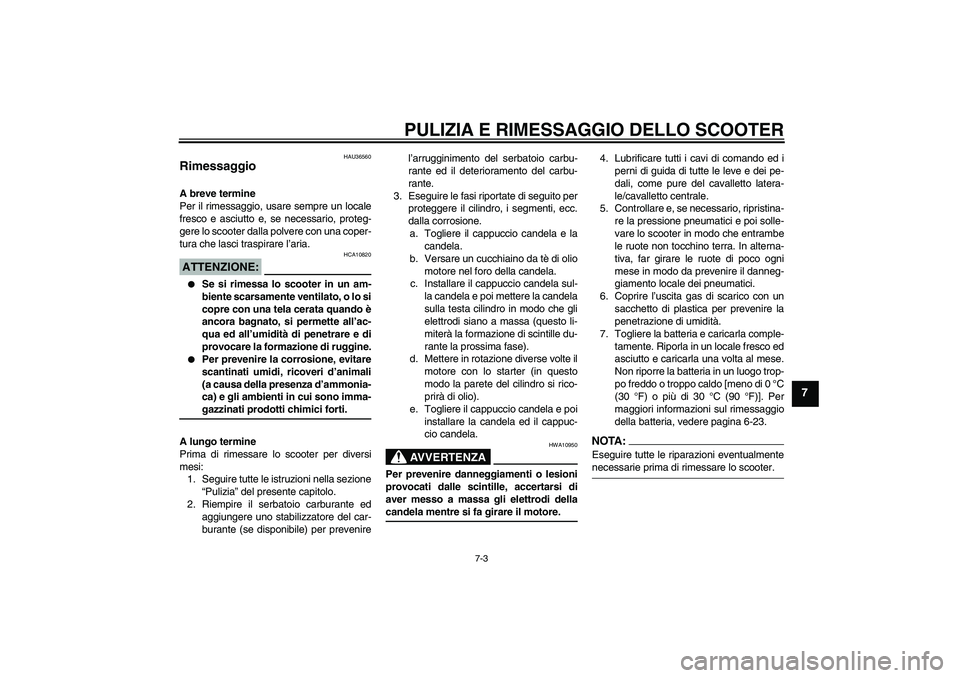

PULIZIA E RIMESSAGGIO DELLO SCOOTER
7-3
7
HAU36560
Rimessaggio A breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere lo scooter dalla polvere con una coper-
tura che lasci traspirare l’aria.ATTENZIONE:
HCA10820


Se si rimessa lo scooter in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.


Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare lo scooter per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenirel’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa (questo li-
miterà la formazione di scintille du-
rante la prossima fase).
d. Mettere in rotazione diverse volte il
motore con lo starter (in questo
modo la parete del cilindro si rico-
prirà di olio).
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela.
AVVERTENZA
HWA10950
Per prevenire danneggiamenti o lesioni
provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi dellacandela mentre si fa girare il motore.4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare lo scooter in modo che entrambe
le ruote non tocchino terra. In alterna-
tiva, far girare le ruote di poco ogni
mese in modo da prevenire il danneg-
giamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un luogo trop-
po freddo o troppo caldo [meno di 0 °C
(30 °F) o più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-23.
NOTA:Eseguire tutte le riparazioni eventualmentenecessarie prima di rimessare lo scooter.
U16PH0H0.book Page 3 Tuesday, May 8, 2007 11:30 AM

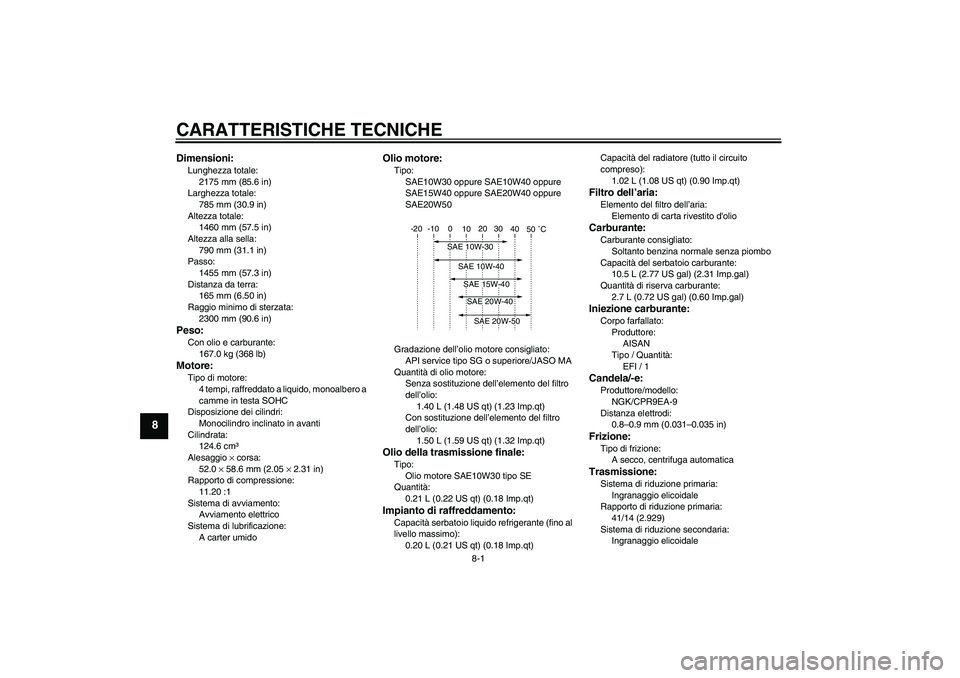

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2175 mm (85.6 in)
Larghezza totale:
785 mm (30.9 in)
Altezza totale:
1460 mm (57.5 in)
Altezza alla sella:
790 mm (31.1 in)
Passo:
1455 mm (57.3 in)
Distanza da terra:
165 mm (6.50 in)
Raggio minimo di sterzata:
2300 mm (90.6 in)Peso:Con olio e carburante:
167.0 kg (368 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero a
camme in testa SOHC
Disposizione dei cilindri:
Monocilindro inclinato in avanti
Cilindrata:
124.6 cm³
Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)
Rapporto di compressione:
11.20 :1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Tipo:
SAE10W30 oppure SAE10W40 oppure
SAE15W40 oppure SAE20W40 oppure
SAE20W50
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.40 L (1.48 US qt) (1.23 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.50 L (1.59 US qt) (1.32 Imp.qt)Olio della trasmissione finale:Tipo:
Olio motore SAE10W30 tipo SE
Quantità:
0.21 L (0.22 US qt) (0.18 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):
0.20 L (0.21 US qt) (0.18 Imp.qt)Capacità del radiatore (tutto il circuito
compreso):
1.02 L (1.08 US qt) (0.90 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:
Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Quantità di riserva carburante:
2.7 L (0.72 US gal) (0.60 Imp.gal)Iniezione carburante:Corpo farfallato:
Produttore:
AISAN
Tipo / Quantità:
EFI / 1Candela/-e:Produttore/modello:
NGK/CPR9EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:
A secco, centrifuga automaticaTrasmissione:Sistema di riduzione primaria:
Ingranaggio elicoidale
Rapporto di riduzione primaria:
41/14 (2.929)
Sistema di riduzione secondaria:
Ingranaggio elicoidale
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U16PH0H0.book Page 1 Tuesday, May 8, 2007 11:30 AM

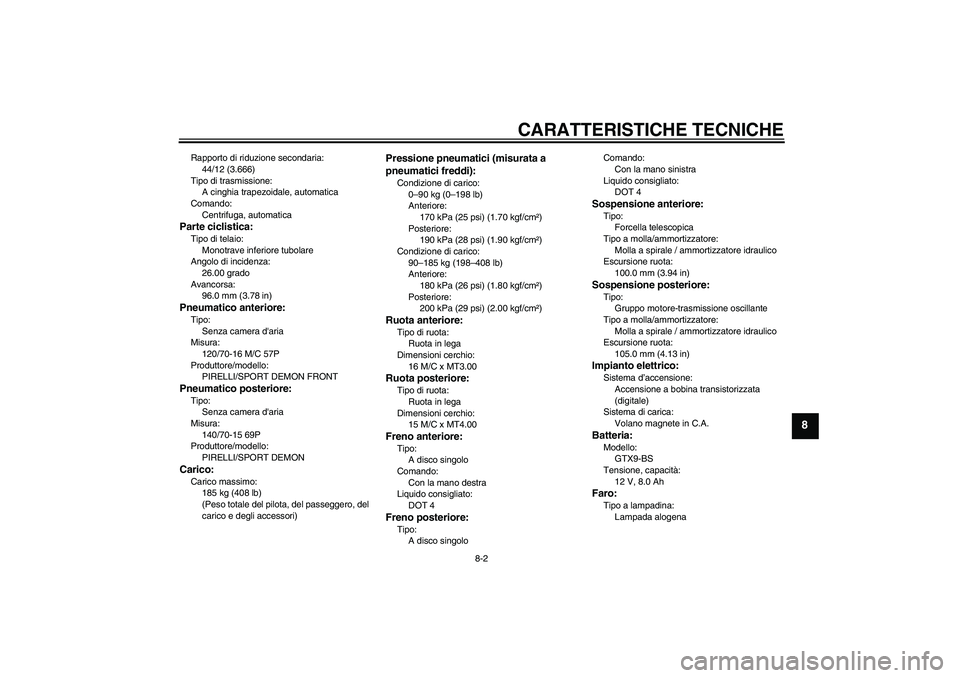

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:
44/12 (3.666)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automaticaParte ciclistica:Tipo di telaio:
Monotrave inferiore tubolare
Angolo di incidenza:
26.00 grado
Avancorsa:
96.0 mm (3.78 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70-16 M/C 57P
Produttore/modello:
PIRELLI/SPORT DEMON FRONTPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
140/70-15 69P
Produttore/modello:
PIRELLI/SPORT DEMONCarico:Carico massimo:
185 kg (408 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
170 kPa (25 psi) (1.70 kgf/cm²)
Posteriore:
190 kPa (28 psi) (1.90 kgf/cm²)
Condizione di carico:
90–185 kg (198–408 lb)
Anteriore:
180 kPa (26 psi) (1.80 kgf/cm²)
Posteriore:
200 kPa (29 psi) (2.00 kgf/cm²)Ruota anteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
16 M/C x MT3.00Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15 M/C x MT4.00Freno anteriore:Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
A disco singoloComando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
100.0 mm (3.94 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
105.0 mm (4.13 in)Impianto elettrico:Sistema d’accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GTX9-BS
Tensione, capacità:
12 V, 8.0 AhFaro:Tipo a lampadina:
Lampada alogena
U16PH0H0.book Page 2 Tuesday, May 8, 2007 11:30 AM

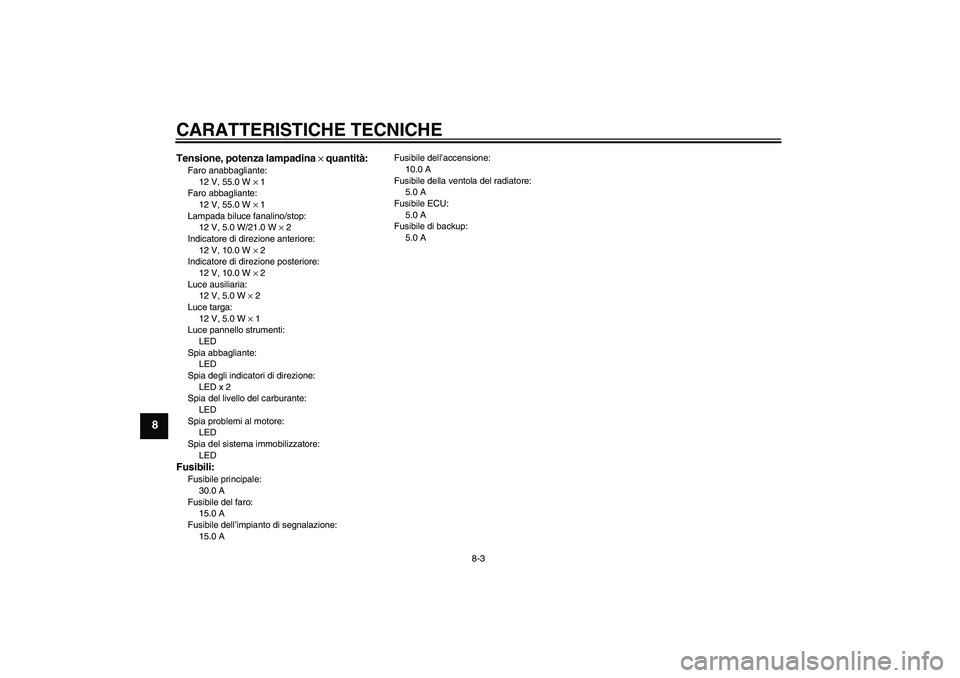

CARATTERISTICHE TECNICHE
8-3
8
Tensione, potenza lampadina × quantità:Faro anabbagliante:
12 V, 55.0 W × 1
Faro abbagliante:
12 V, 55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED x 2
Spia del livello del carburante:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LEDFusibili:Fusibile principale:
30.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
15.0 AFusibile dell’accensione:
10.0 A
Fusibile della ventola del radiatore:
5.0 A
Fusibile ECU:
5.0 A
Fusibile di backup:
5.0 A
U16PH0H0.book Page 3 Tuesday, May 8, 2007 11:30 AM

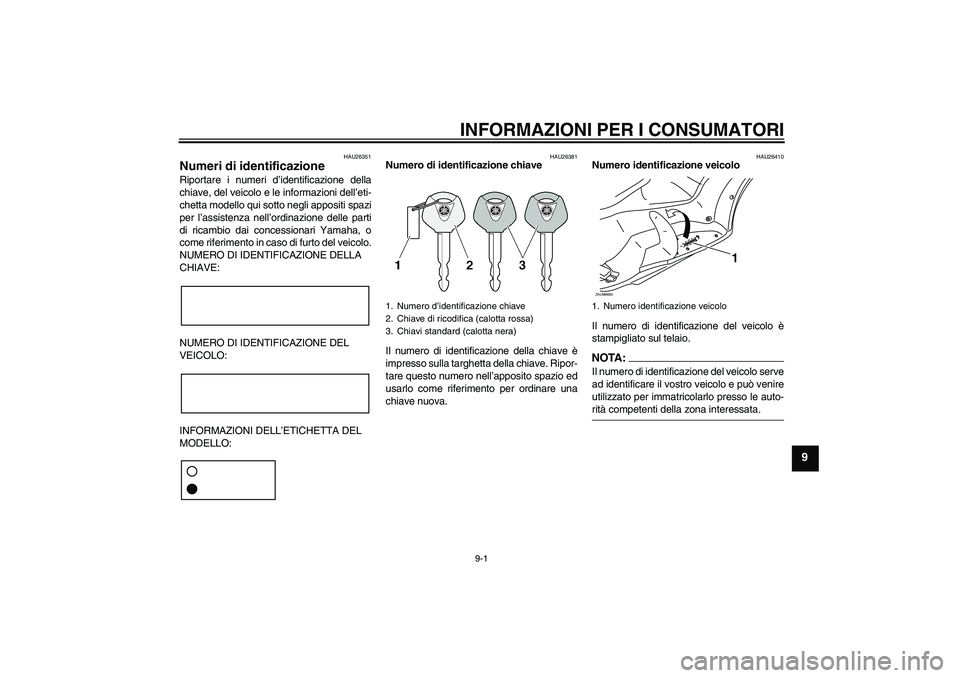

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTA :
Il numero di identificazione del veicolo serve
ad identificare il vostro veicolo e può venire
utilizzato per immatricolarlo presso le auto-rità competenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicoloZAUM0683
1
U16PH0H0.book Page 1 Tuesday, May 8, 2007 11:30 AM

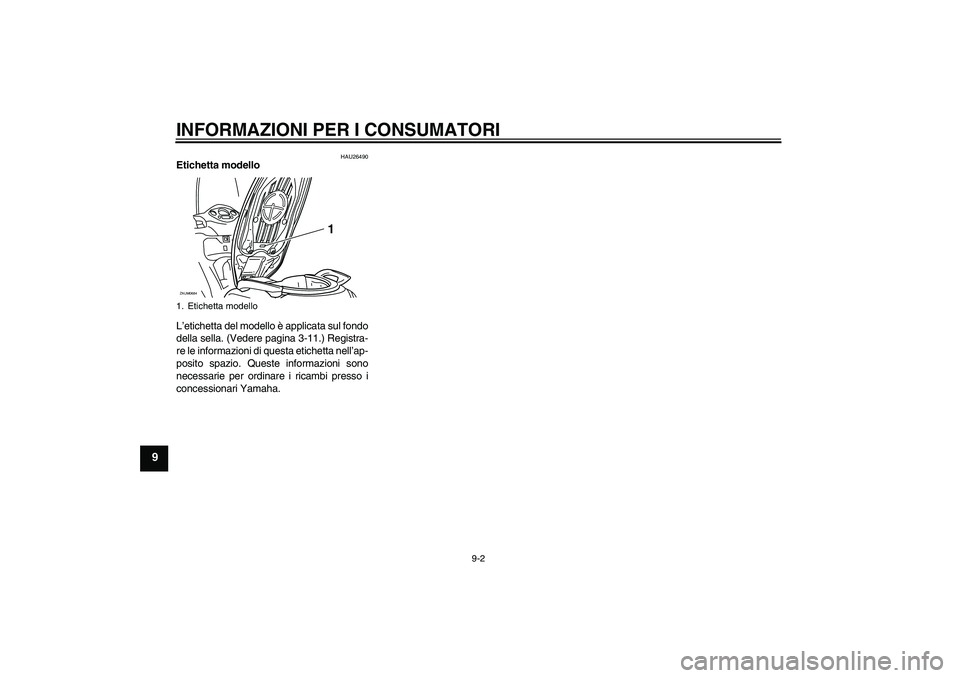

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26490
Etichetta modello
L’etichetta del modello è applicata sul fondo
della sella. (Vedere pagina 3-11.) Registra-
re le informazioni di questa etichetta nell’ap-
posito spazio. Queste informazioni sono
necessarie per ordinare i ricambi presso i
concessionari Yamaha.1. Etichetta modelloZAUM0684
1
U16PH0H0.book Page 2 Tuesday, May 8, 2007 11:30 AM

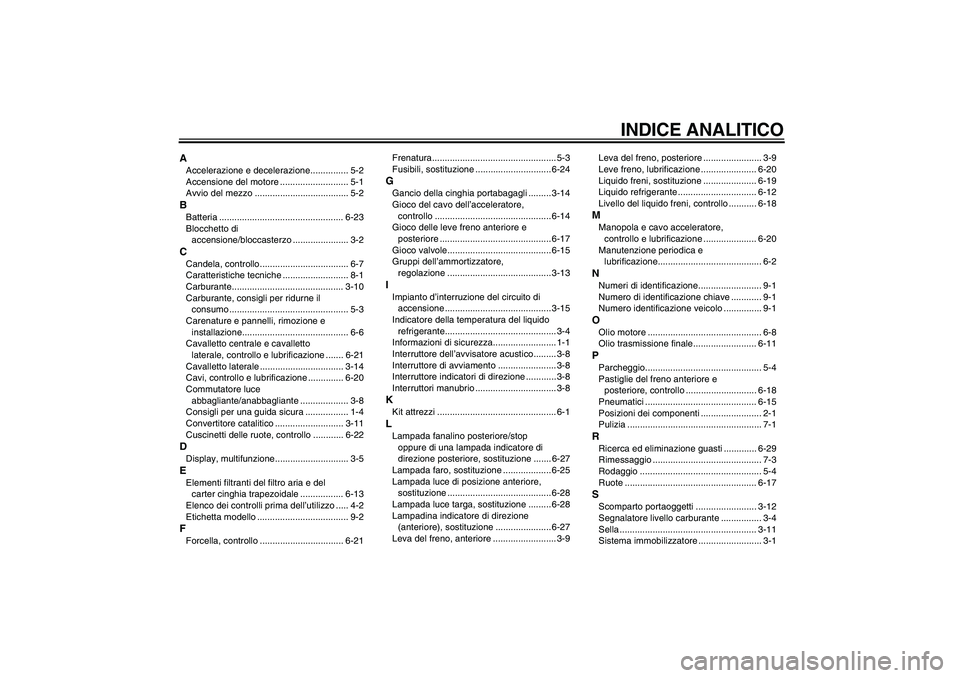

INDICE ANALITICO
AAccelerazione e decelerazione............... 5-2
Accensione del motore ........................... 5-1
Avvio del mezzo ..................................... 5-2BBatteria ................................................. 6-23
Blocchetto di
accensione/bloccasterzo ...................... 3-2CCandela, controllo................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante............................................ 3-10
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenature e pannelli, rimozione e
installazione.......................................... 6-6
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-21
Cavalletto laterale ................................. 3-14
Cavi, controllo e lubrificazione .............. 6-20
Commutatore luce
abbagliante/anabbagliante ................... 3-8
Consigli per una guida sicura ................. 1-4
Convertitore catalitico ........................... 3-11
Cuscinetti delle ruote, controllo ............ 6-22DDisplay, multifunzione ............................. 3-5EElementi filtranti del filtro aria e del
carter cinghia trapezoidale ................. 6-13
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2FForcella, controllo ................................. 6-21Frenatura................................................. 5-3
Fusibili, sostituzione .............................. 6-24
GGancio della cinghia portabagagli ......... 3-14
Gioco del cavo dell’acceleratore,
controllo .............................................. 6-14
Gioco delle leve freno anteriore e
posteriore ............................................ 6-17
Gioco valvole......................................... 6-15
Gruppi dell’ammortizzatore,
regolazione ......................................... 3-13IImpianto d’interruzione del circuito di
accensione .......................................... 3-15
Indicatore della temperatura del liquido
refrigerante............................................ 3-4
Informazioni di sicurezza......................... 1-1
Interruttore dell’avvisatore acustico......... 3-8
Interruttore di avviamento ....................... 3-8
Interruttore indicatori di direzione ............ 3-8
Interruttori manubrio ................................ 3-8KKit attrezzi ............................................... 6-1LLampada fanalino posteriore/stop
oppure di una lampada indicatore di
direzione posteriore, sostituzione ....... 6-27
Lampada faro, sostituzione ................... 6-25
Lampada luce di posizione anteriore,
sostituzione ......................................... 6-28
Lampada luce targa, sostituzione ......... 6-28
Lampadina indicatore di direzione
(anteriore), sostituzione ...................... 6-27
Leva del freno, anteriore ......................... 3-9Leva del freno, posteriore ....................... 3-9
Leve freno, lubrificazione ...................... 6-20
Liquido freni, sostituzione ..................... 6-19
Liquido refrigerante ............................... 6-12
Livello del liquido freni, controllo ........... 6-18
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-20
Manutenzione periodica e
lubrificazione......................................... 6-2NNumeri di identificazione......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore ............................................. 6-8
Olio trasmissione finale......................... 6-11PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-18
Pneumatici ............................................ 6-15
Posizioni dei componenti ........................ 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-29
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-17SScomparto portaoggetti ........................ 3-12
Segnalatore livello carburante ................ 3-4
Sella ...................................................... 3-11
Sistema immobilizzatore ......................... 3-1
U16PH0H0.book Page 1 Tuesday, May 8, 2007 11:30 AM

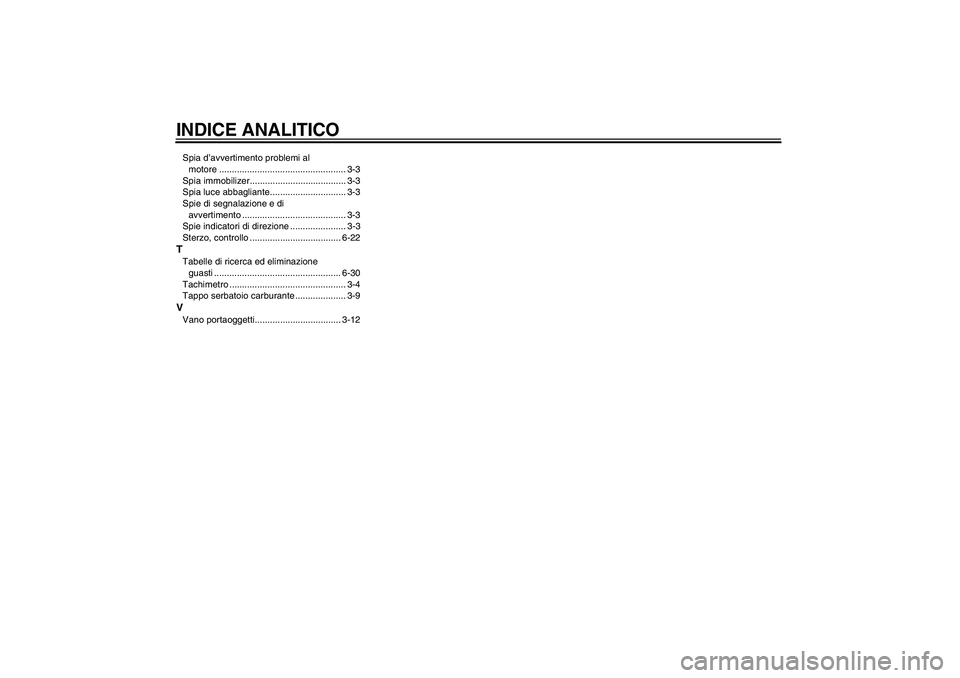

INDICE ANALITICOSpia d’avvertimento problemi al
motore .................................................. 3-3
Spia immobilizer...................................... 3-3
Spia luce abbagliante.............................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatori di direzione ...................... 3-3
Sterzo, controllo .................................... 6-22TTabelle di ricerca ed eliminazione
guasti .................................................. 6-30
Tachimetro .............................................. 3-4
Tappo serbatoio carburante .................... 3-9VVano portaoggetti.................................. 3-12
U16PH0H0.book Page 2 Tuesday, May 8, 2007 11:30 AM

U16PH0H0.book Page 3 Tuesday, May 8, 2007 11:30 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN FRANCE
2007.05 (H)
