YAMAHA XCITY 125 2009 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
GAU23213

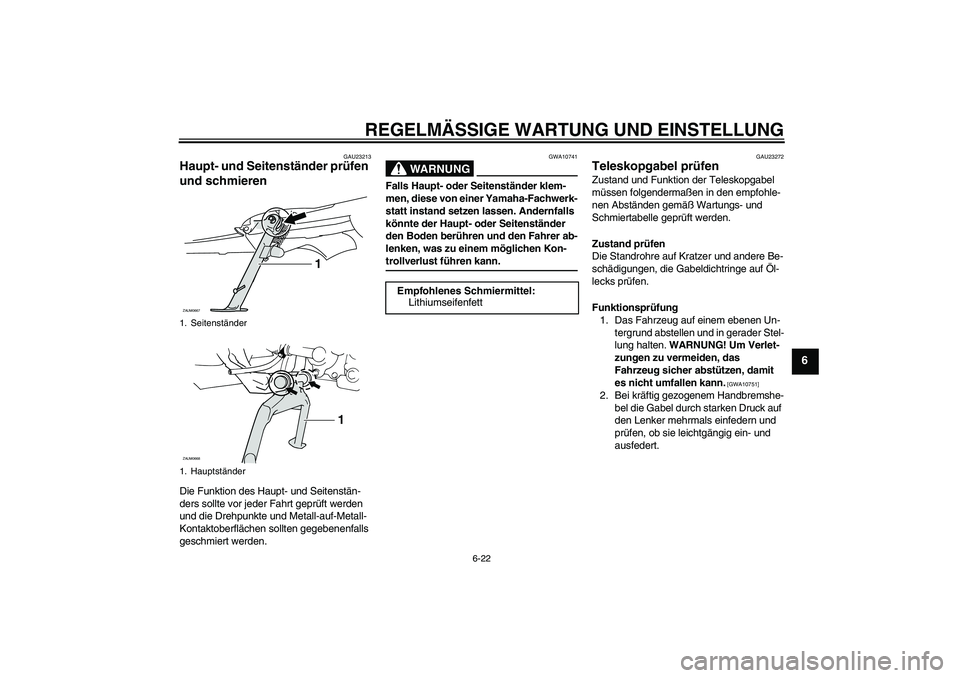

Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-trollverlust führen kann.
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
1. Seitenständer
1. HauptständerZAUM0667
1
1
ZAUM0668
Empfohlenes Schmiermittel:
Lithiumseifenfett
U16PG1G0.book Page 22 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6

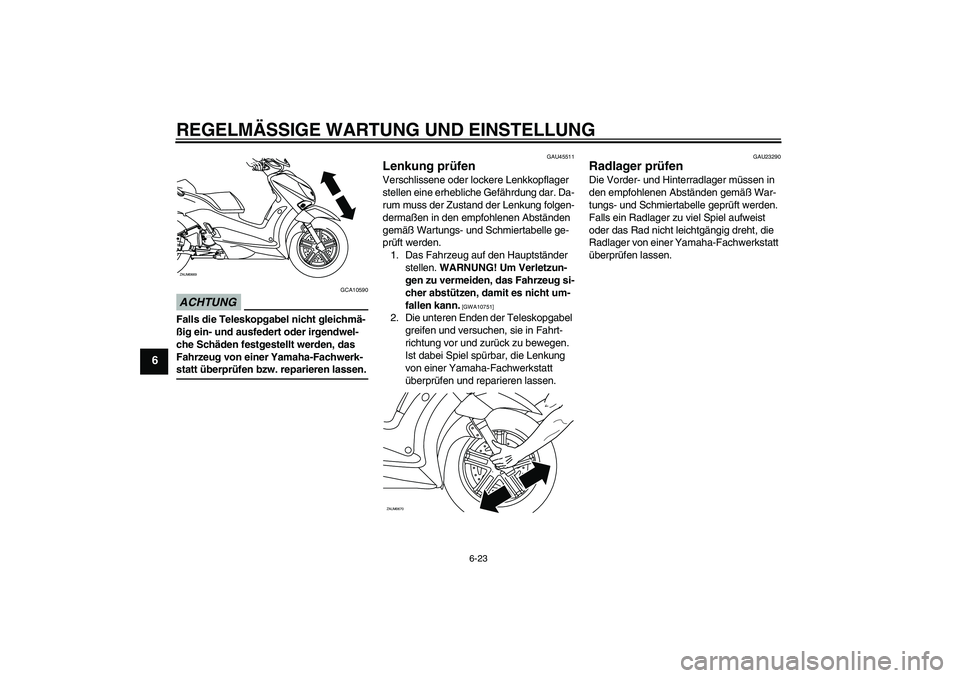

ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht um-
fallen kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
ZAUM0669
ZAUM0670
U16PG1G0.book Page 23 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
GAU23395

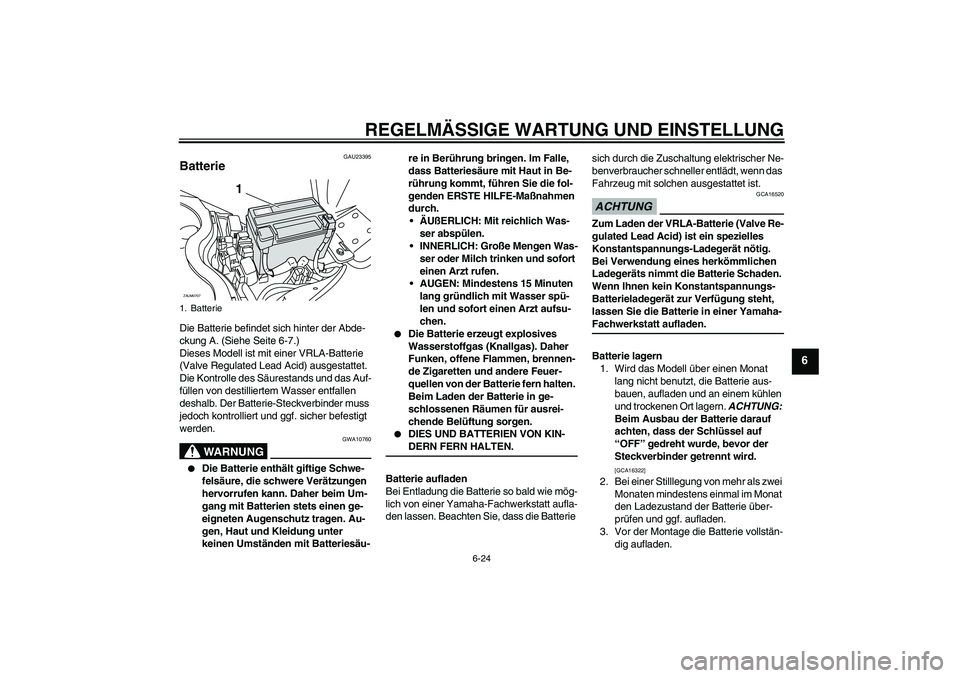

Batterie Die Batterie befindet sich hinter der Abde-
ckung A. (Siehe Seite 6-7.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Der Batterie-Steckverbinder muss
jedoch kontrolliert und ggf. sicher befestigt
werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Modell über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, bevor der
Steckverbinder getrennt wird.

[GCA16322]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.
1. Batterie
1
ZAUM0707
U16PG1G0.book Page 24 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6

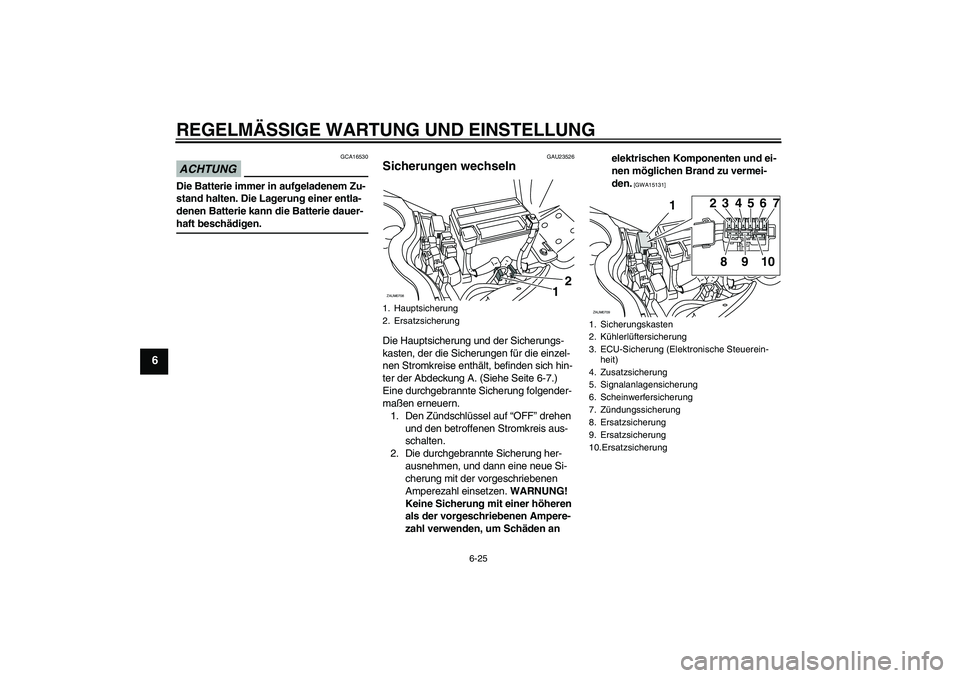

ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-haft beschädigen.
GAU23526
Sicherungen wechseln Die Hauptsicherung und der Sicherungs-
kasten, der die Sicherungen für die einzel-
nen Stromkreise enthält, befinden sich hin-
ter der Abdeckung A. (Siehe Seite 6-7.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
1. Hauptsicherung
2. Ersatzsicherung
12
ZAUM0708
1. Sicherungskasten
2. Kühlerlüftersicherung
3. ECU-Sicherung (Elektronische Steuerein-
heit)
4. Zusatzsicherung
5. Signalanlagensicherung
6. Scheinwerfersicherung
7. Zündungssicherung
8. Ersatzsicherung
9. Ersatzsicherung
10.Ersatzsicherung
1
ZAUM0709
23
8910456 7
U16PG1G0.book Page 25 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6

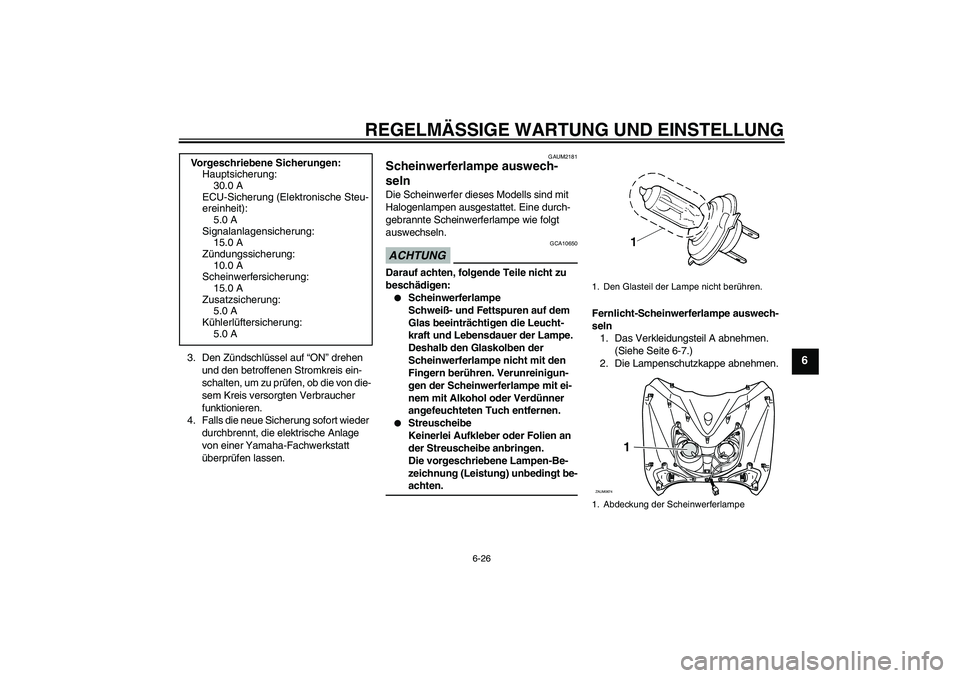

3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUM2181
Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.Fernlicht-Scheinwerferlampe auswech-
seln
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Lampenschutzkappe abnehmen. Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
ECU-Sicherung (Elektronische Steu-
ereinheit):
5.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Zusatzsicherung:
5.0 A
Kühlerlüftersicherung:
5.0 A
1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1
ZAUM0674
U16PG1G0.book Page 26 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6

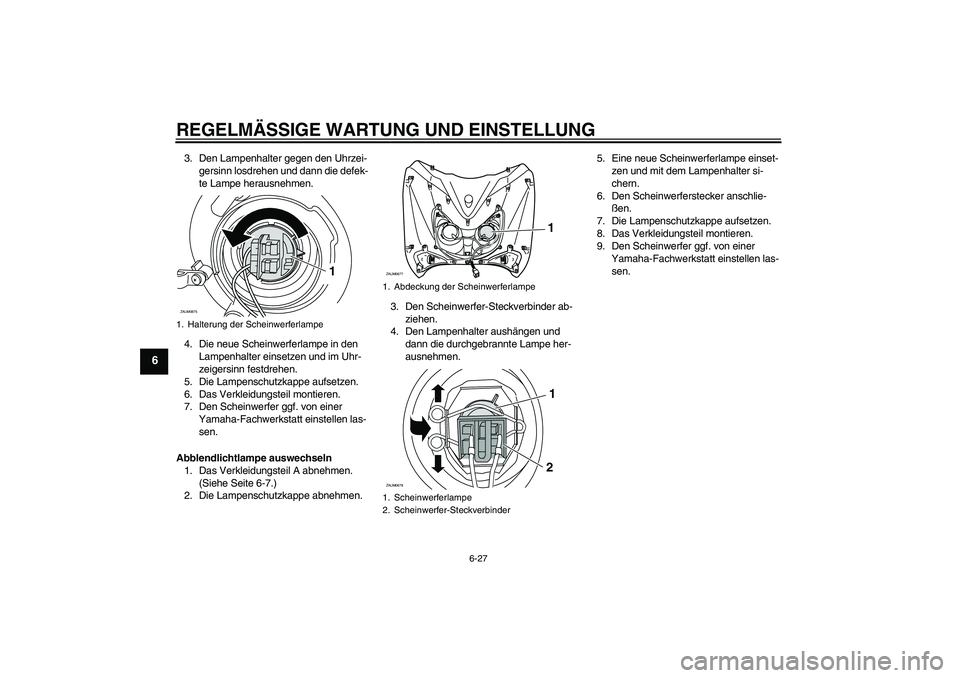

3. Den Lampenhalter gegen den Uhrzei-
gersinn losdrehen und dann die defek-
te Lampe herausnehmen.
4. Die neue Scheinwerferlampe in den
Lampenhalter einsetzen und im Uhr-
zeigersinn festdrehen.
5. Die Lampenschutzkappe aufsetzen.
6. Das Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
Abblendlichtlampe auswechseln
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Lampenschutzkappe abnehmen.3. Den Scheinwerfer-Steckverbinder ab-
ziehen.
4. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.5. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
6. Den Scheinwerferstecker anschlie-
ßen.
7. Die Lampenschutzkappe aufsetzen.
8. Das Verkleidungsteil montieren.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Halterung der ScheinwerferlampeZAUM0675
1
1. Abdeckung der Scheinwerferlampe
1. Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
ZAUM0677 ZAUM0678
1
2
U16PG1G0.book Page 27 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
GAUT1261

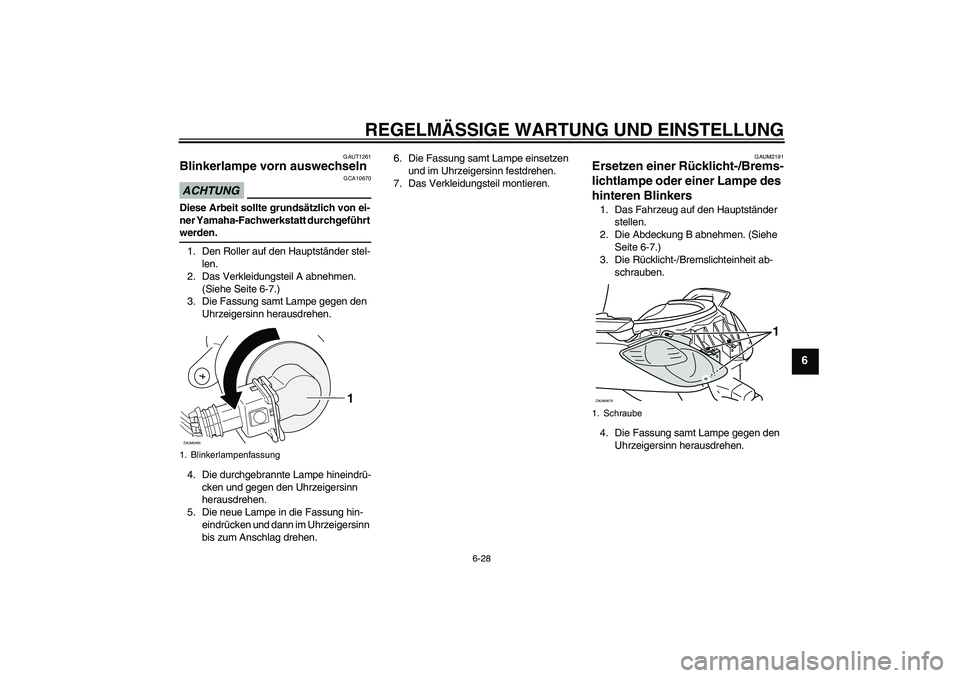

Blinkerlampe vorn auswechseln ACHTUNG
GCA10670
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchgeführt werden.
1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.
GAUM2191
Ersetzen einer Rücklicht-/Brems-
lichtlampe oder einer Lampe des
hinteren Blinkers 1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-7.)
3. Die Rücklicht-/Bremslichteinheit ab-
schrauben.
4. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampenfassung
1
ZAUM0465
1. SchraubeZAUM0679
1
U16PG1G0.book Page 28 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6

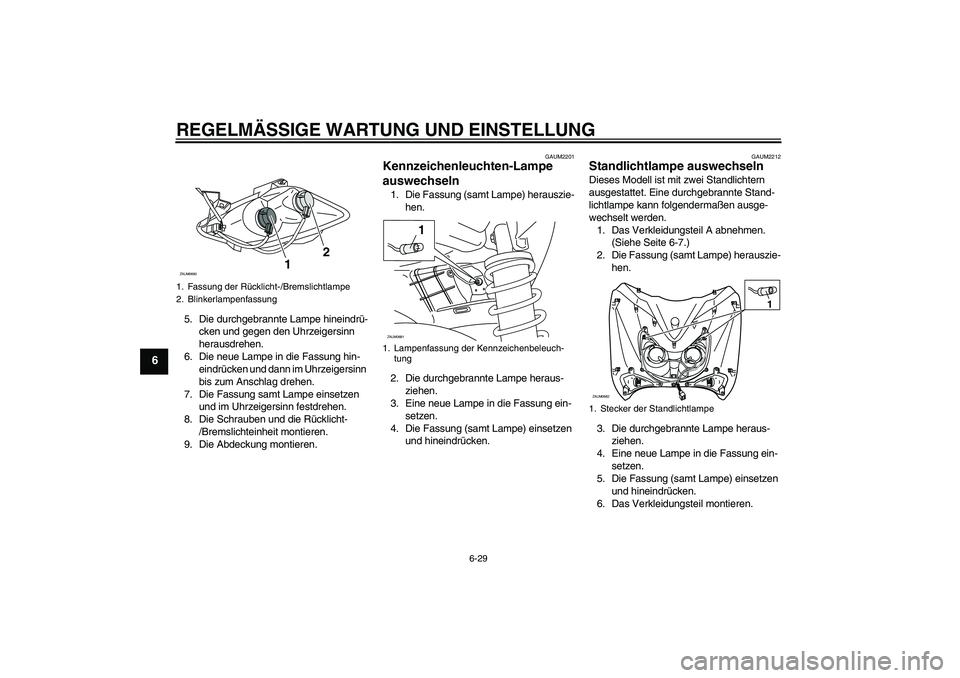

5. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
6. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
7. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
8. Die Schrauben und die Rücklicht-
/Bremslichteinheit montieren.
9. Die Abdeckung montieren.
GAUM2201
Kennzeichenleuchten-Lampe
auswechseln 1. Die Fassung (samt Lampe) herauszie-
hen.
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAUM2212
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Das Verkleidungsteil montieren.
1. Fassung der Rücklicht-/Bremslichtlampe
2. BlinkerlampenfassungZAUM0680
12
1. Lampenfassung der Kennzeichenbeleuch-
tungZAUM0681
1
1. Stecker der StandlichtlampeZAUM0682
1
U16PG1G0.book Page 29 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU25881

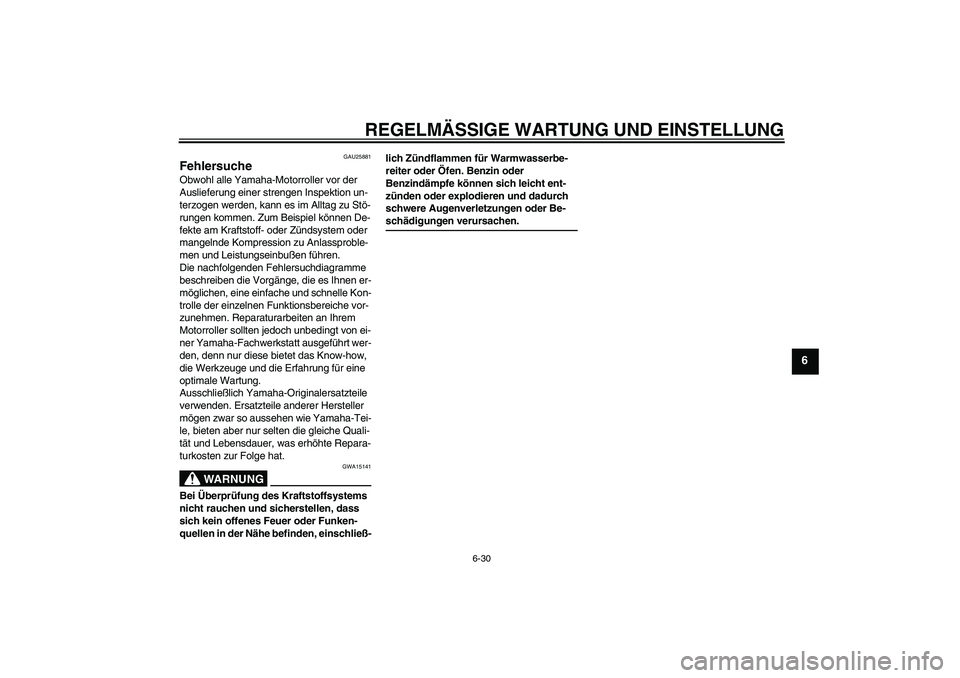

Fehlersuche Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U16PG1G0.book Page 30 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU42131

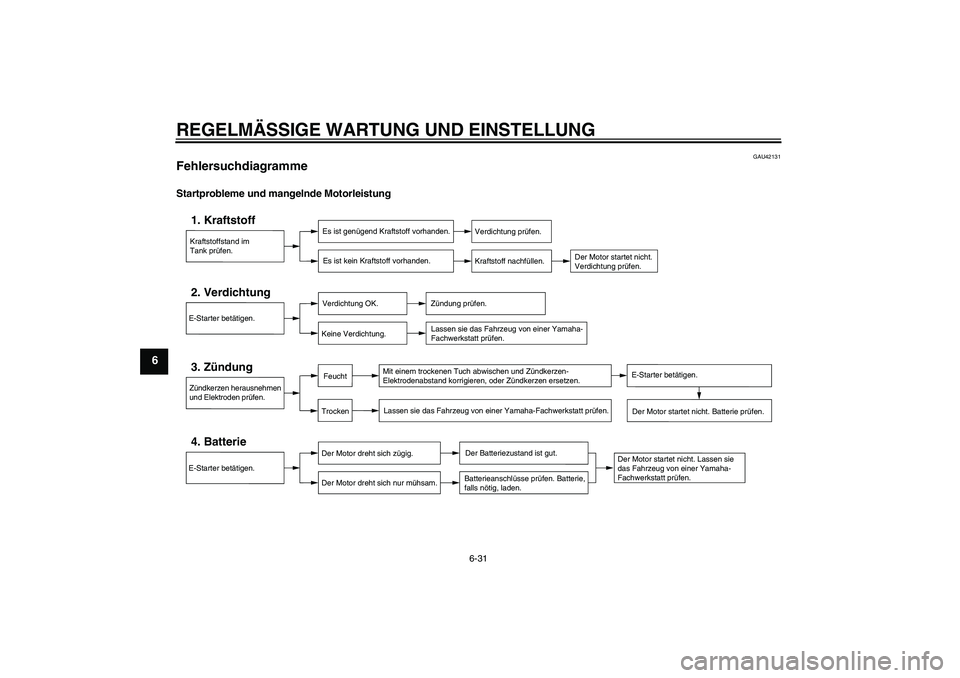

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U16PG1G0.book Page 31 Thursday, July 24, 2008 11:05 AM
