YAMAHA XCITY 125 2009 Instructieboekje (in Dutch)

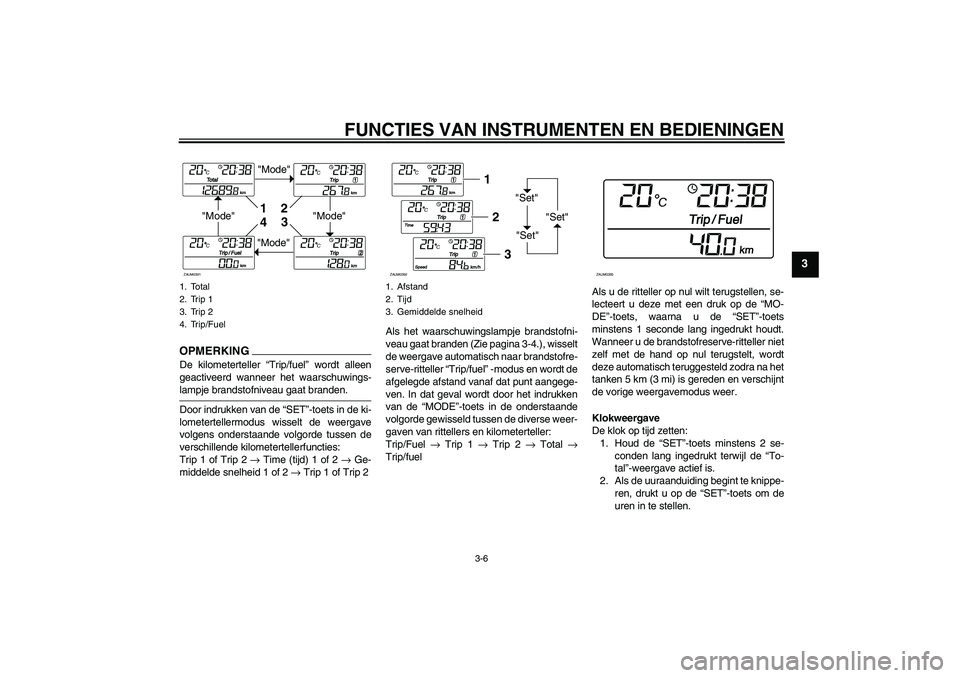

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
OPMERKIN
G
De kilometerteller “Trip/fuel” wordt alleen
geactiveerd wanneer het waarschuwings-lampje brandstofniveau gaat branden.
Door indrukken van de “SET”-toets in de ki-
lometertellermodus wisselt de weergave
volgens onderstaande volgorde tussen de
verschillende kilometertellerfuncties:
Trip 1 of Trip 2 → Time (tijd) 1 of 2 → Ge-
middelde snelheid 1 of 2 → Trip 1 of Trip 2Als het waarschuwingslampje brandstofni-
veau gaat branden (Zie pagina 3-4.), wisselt
de weergave automatisch naar brandstofre-
serve-ritteller “Trip/fuel” -modus en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
van de “MODE”-toets in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuelAls u de ritteller op nul wilt terugstellen, se-
lecteert u deze met een druk op de “MO-
DE”-toets, waarna u de “SET”-toets
minstens 1 seconde lang ingedrukt houdt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Klokweergave
De klok op tijd zetten:
1. Houd de “SET”-toets minstens 2 se-
conden lang ingedrukt terwijl de “To-
tal”-weergave actief is.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de “SET”-toets om de
uren in te stellen.1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Afstand
2. Tijd
3. Gemiddelde snelheid
"Set"
"Set""Set"
12
3
ZAUM0392
ZAUM0393
U16PD1D0.book Page 6 Friday, July 25, 2008 9:22 AM

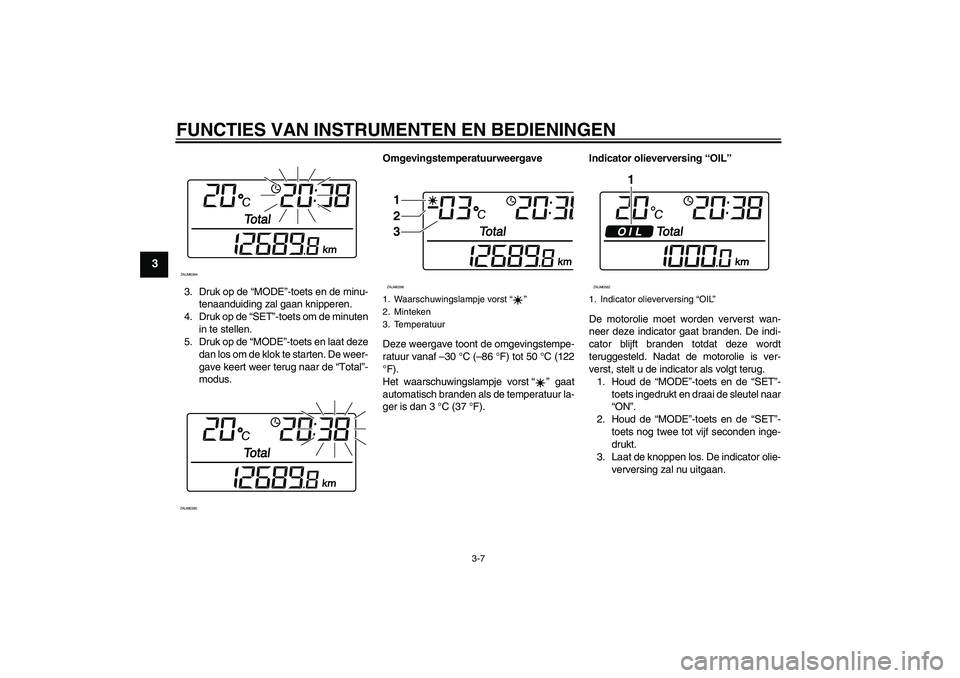

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
3. Druk op de “MODE”-toets en de minu-
tenaanduiding zal gaan knipperen.
4. Druk op de “SET”-toets om de minuten
in te stellen.
5. Druk op de “MODE”-toets en laat deze
dan los om de klok te starten. De weer-
gave keert weer terug naar de “Total”-
modus.Omgevingstemperatuurweergave
Deze weergave toont de omgevingstempe-
ratuur vanaf –30 °C (–86 °F) tot 50 °C (122
°F).
Het waarschuwingslampje vorst“” gaat
automatisch branden als de temperatuur la-
ger is dan 3 °C (37 °F).Indicator olieverversing “OIL”
De motorolie moet worden ververst wan-
neer deze indicator gaat branden. De indi-
cator blijft branden totdat deze wordt
teruggesteld. Nadat de motorolie is ver-
verst, stelt u de indicator als volgt terug.
1. Houd de “MODE”-toets en de “SET”-
toets ingedrukt en draai de sleutel naar
“ON”.
2. Houd de “MODE”-toets en de “SET”-
toets nog twee tot vijf seconden inge-
drukt.
3. Laat de knoppen los. De indicator olie-
verversing zal nu uitgaan.ZAUM0394ZAUM0395
1. Waarschuwingslampje vorst“”
2. Minteken
3. Temperatuur1
2
3ZAUM0396
1. Indicator olieverversing “OIL”
1
ZAUM0582
U16PD1D0.book Page 7 Friday, July 25, 2008 9:22 AM

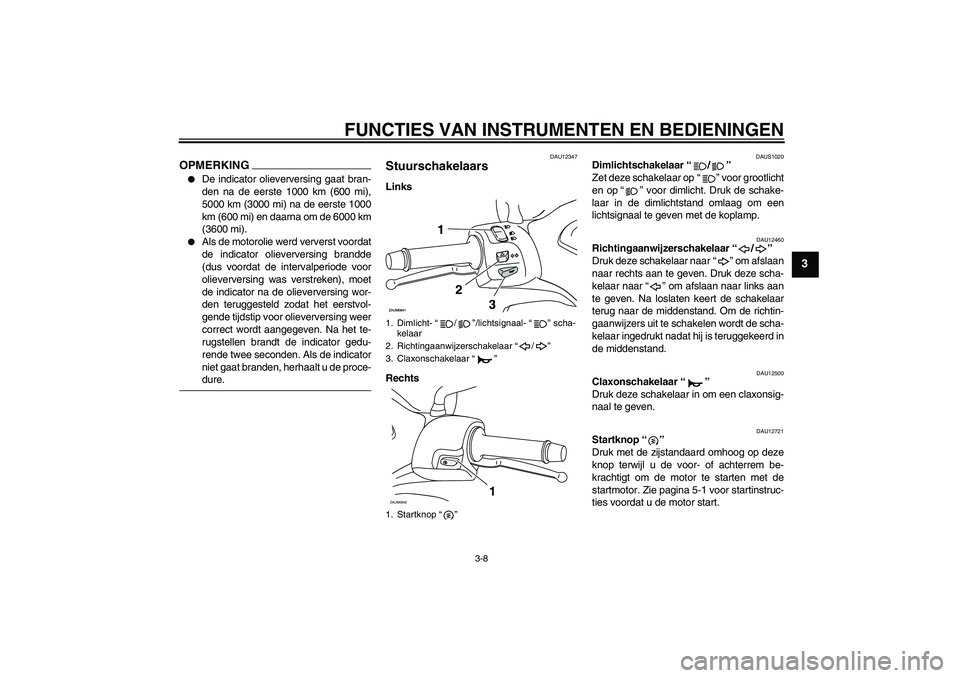

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3
OPMERKING

De indicator olieverversing gaat bran-
den na de eerste 1000 km (600 mi),
5000 km (3000 mi) na de eerste 1000
km (600 mi) en daarna om de 6000 km
(3600 mi).


Als de motorolie werd ververst voordat
de indicator olieverversing brandde
(dus voordat de intervalperiode voor
olieverversing was verstreken), moet
de indicator na de olieverversing wor-
den teruggesteld zodat het eerstvol-
gende tijdstip voor olieverversing weer
correct wordt aangegeven. Na het te-
rugstellen brandt de indicator gedu-
rende twee seconden. Als de indicator
niet gaat branden, herhaalt u de proce-dure.
DAU12347
Stuurschakelaars Links
Rechts
DAUS1020
Dimlichtschakelaar“/”
Zet deze schakelaar op“” voor grootlicht
en op“” voor dimlicht. Druk de schake-
laar in de dimlichtstand omlaag om een
lichtsignaal te geven met de koplamp.
DAU12460
Richtingaanwijzerschakelaar“/”
Druk deze schakelaar naar“” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar“” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar“”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12721
Startknop“”
Druk met de zijstandaard omhoog op deze
knop terwijl u de voor- of achterrem be-
krachtigt om de motor te starten met de
startmotor. Zie pagina 5-1 voor startinstruc-
ties voordat u de motor start.
1. Dimlicht-“/”/lichtsignaal-“” scha-
kelaar
2. Richtingaanwijzerschakelaar“/”
3. Claxonschakelaar“”
1. Startknop“”ZAUM0642
1
U16PD1D0.book Page 8 Friday, July 25, 2008 9:22 AM

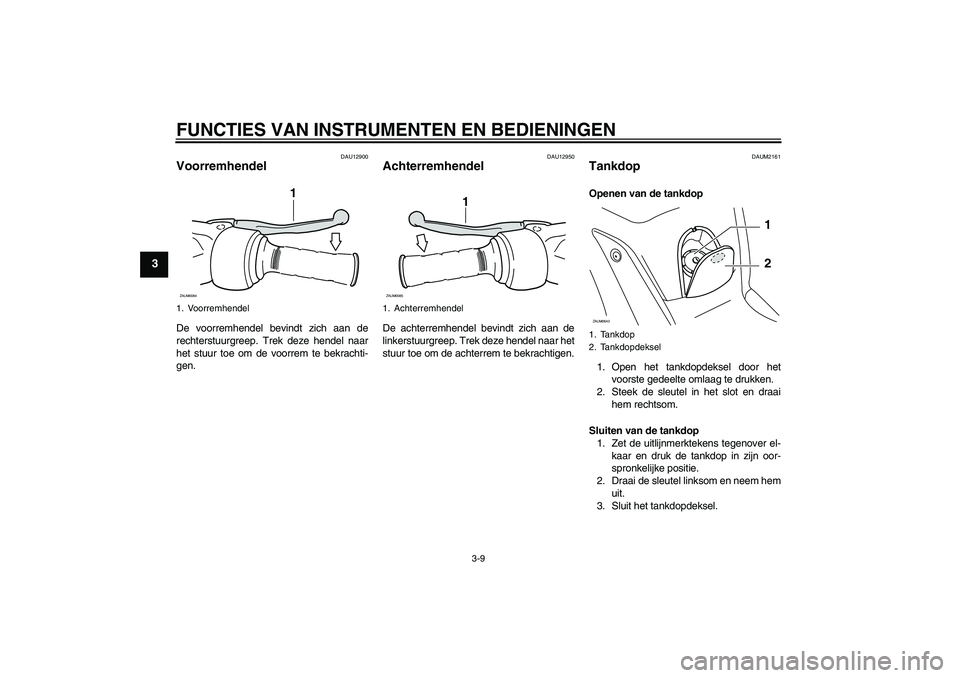

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
DAU12900
Voorremhendel De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel naar
het stuur toe om de voorrem te bekrachti-
gen.
DAU12950
Achterremhendel De achterremhendel bevindt zich aan de
linkerstuurgreep. Trek deze hendel naar het
stuur toe om de achterrem te bekrachtigen.
DAUM2161
Tankdop Openen van de tankdop
1. Open het tankdopdeksel door het
voorste gedeelte omlaag te drukken.
2. Steek de sleutel in het slot en draai
hem rechtsom.
Sluiten van de tankdop
1. Zet de uitlijnmerktekens tegenover el-
kaar en druk de tankdop in zijn oor-
spronkelijke positie.
2. Draai de sleutel linksom en neem hem
uit.
3. Sluit het tankdopdeksel.
1. Voorremhendel
1
ZAUM0084
1. Achterremhendel
1
ZAUM0085
1. Tankdop
2. TankdopdekselZAUM0643
1
2
U16PD1D0.book Page 9 Friday, July 25, 2008 9:22 AM

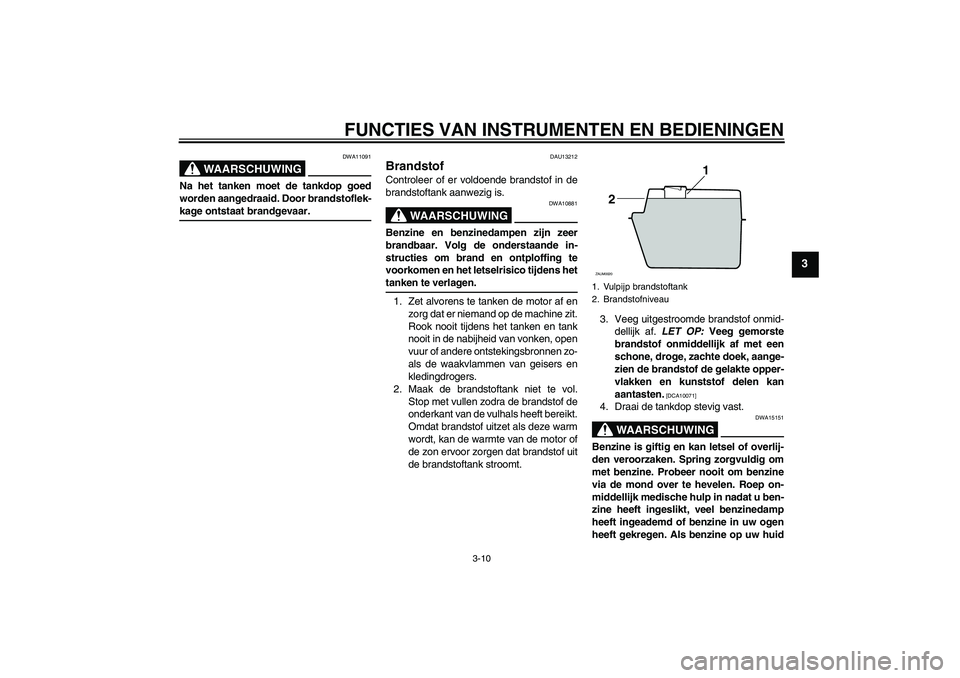

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
WAARSCHUWING
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstoflek-kage ontstaat brandgevaar.
DAU13212
Brandstof Controleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens hettanken te verlagen.
1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine zit.
Rook nooit tijdens het tanken en tank
nooit in de nabijheid van vonken, open
vuur of andere ontstekingsbronnen zo-
als de waakvlammen van geisers en
kledingdrogers.
2. Maak de brandstoftank niet te vol.
Stop met vullen zodra de brandstof de
onderkant van de vulhals heeft bereikt.
Omdat brandstof uitzet als deze warm
wordt, kan de warmte van de motor of
de zon ervoor zorgen dat brandstof uit
de brandstoftank stroomt.3. Veeg uitgestroomde brandstof onmid-
dellijk af. LET OP: Veeg gemorste
brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid1. Vulpijp brandstoftank
2. Brandstofniveau
1
2
ZAUM0020
U16PD1D0.book Page 10 Friday, July 25, 2008 9:22 AM

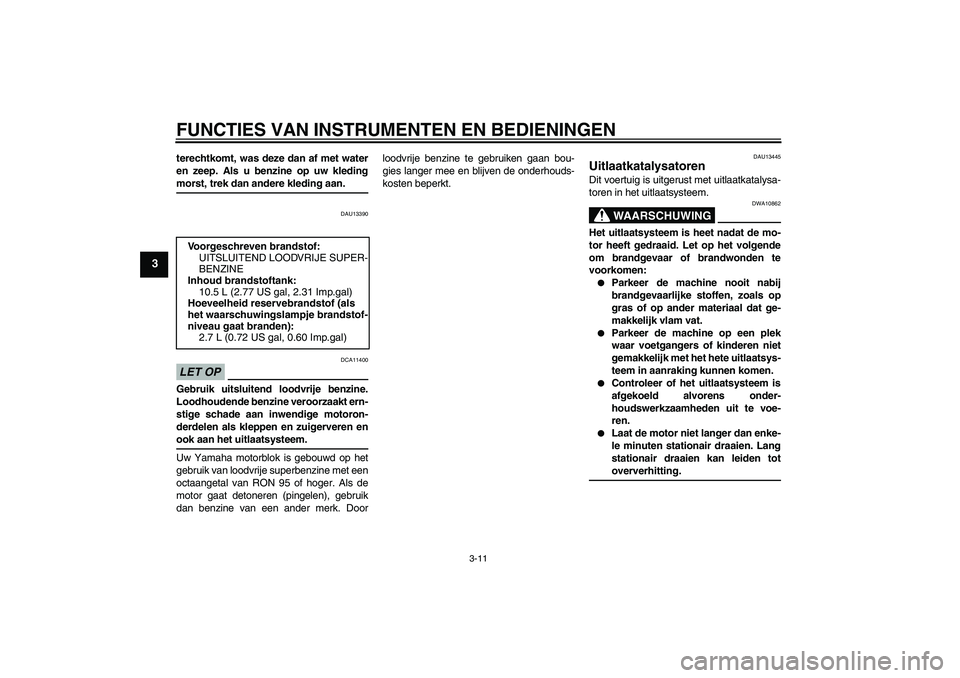

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
3
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kledingmorst, trek dan andere kleding aan.
DAU13390
LET OP
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Doorloodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
DAU13445
Uitlaatkatalysatoren Dit voertuig is uitgerust met uitlaatkatalysa-
toren in het uitlaatsysteem.
WAARSCHUWING
DWA10862
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:

Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.


Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsys-
teem in aanraking kunnen komen.


Controleer of het uitlaatsysteem is
afgekoeld alvorens onder-
houdswerkzaamheden uit te voe-
ren.


Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden totoververhitting. Voorgeschreven brandstof:
UITSLUITEND LOODVRIJE SUPER-
BENZINE
Inhoud brandstoftank:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brandstof-
niveau gaat branden):
2.7 L (0.72 US gal, 0.60 Imp.gal)
U16PD1D0.book Page 11 Friday, July 25, 2008 9:22 AM

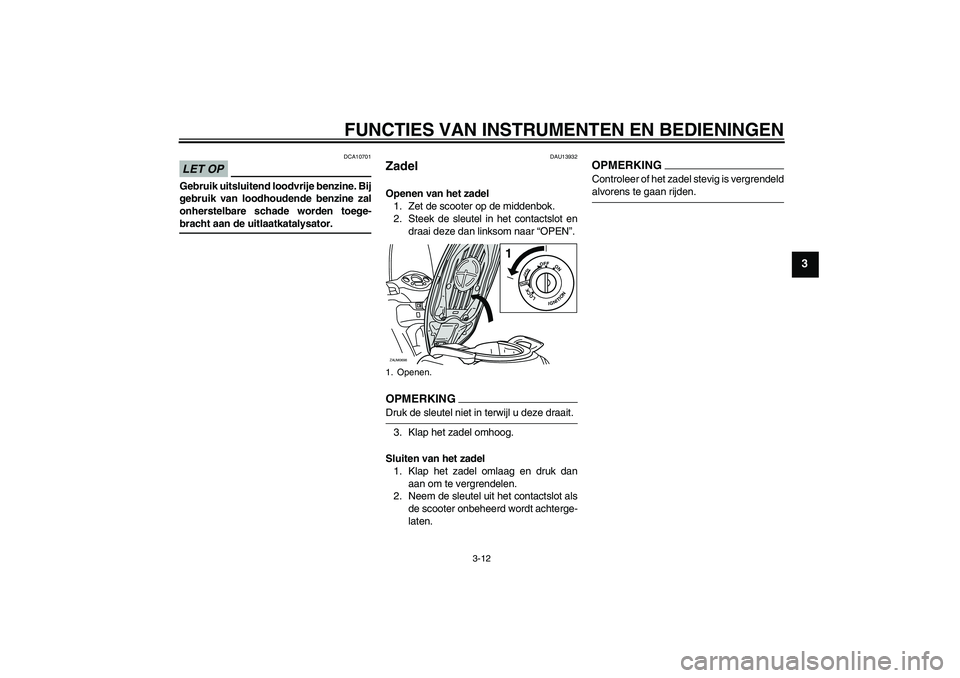

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
3
LET OP
DCA10701
Gebruik uitsluitend loodvrije benzine. Bij
gebruik van loodhoudende benzine zal
onherstelbare schade worden toege-bracht aan de uitlaatkatalysator.
DAU13932
Zadel Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contactslot en
draai deze dan linksom naar “OPEN”.OPMERKIN
G
Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
Sluiten van het zadel
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKINGControleer of het zadel stevig is vergrendeldalvorens te gaan rijden.
1. Openen.ZAUM0698
1
PUSHOPEN
OFFON
LOCK
IGNITION
U16PD1D0.book Page 12 Friday, July 25, 2008 9:22 AM

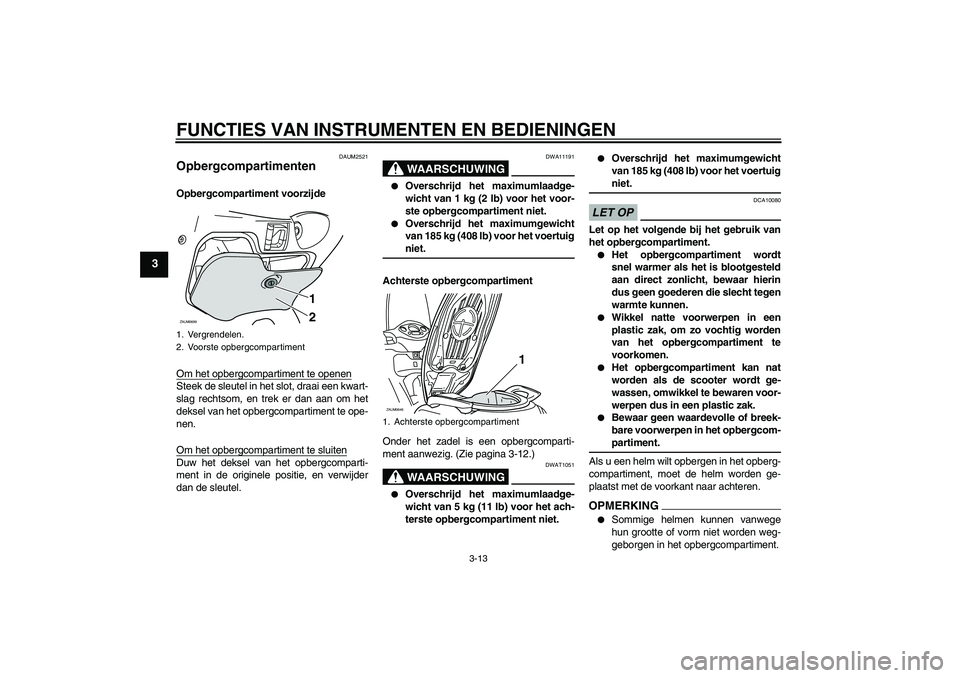

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
DAUM2521
Opbergcompartimenten Opbergcompartiment voorzijde
Om het opbergcompartiment te openenSteek de sleutel in het slot, draai een kwart-
slag rechtsom, en trek er dan aan om het
deksel van het opbergcompartiment te ope-
nen.
Om het opbergcompartiment te sluitenDuw het deksel van het opbergcomparti-
ment in de originele positie, en verwijder
dan de sleutel.
WAARSCHUWING
DWA11191


Overschrijd het maximumlaadge-
wicht van 1 kg (2 lb) voor het voor-
ste opbergcompartiment niet.


Overschrijd het maximumgewicht
van 185 kg (408 lb) voor het voertuigniet.
Achterste opbergcompartiment
Onder het zadel is een opbergcomparti-
ment aanwezig. (Zie pagina 3-12.)WAARSCHUWING
DWAT1051


Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor het ach-
terste opbergcompartiment niet.


Overschrijd het maximumgewicht
van 185 kg (408 lb) voor het voertuigniet.
LET OP
DCA10080
Let op het volgende bij het gebruik van
het opbergcompartiment.

Het opbergcompartiment wordt
snel warmer als het is blootgesteld
aan direct zonlicht, bewaar hierin
dus geen goederen die slecht tegen
warmte kunnen.


Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.


Het opbergcompartiment kan nat
worden als de scooter wordt ge-
wassen, omwikkel te bewaren voor-
werpen dus in een plastic zak.


Bewaar geen waardevolle of breek-
bare voorwerpen in het opbergcom-partiment.
Als u een helm wilt opbergen in het opberg-
compartiment, moet de helm worden ge-
plaatst met de voorkant naar achteren.
OPMERKING

Sommige helmen kunnen vanwege
hun grootte of vorm niet worden weg-
geborgen in het opbergcompartiment.
1. Vergrendelen.
2. Voorste opbergcompartiment
1
2
ZAUM0699
1. Achterste opbergcompartimentZAUM0646
1
U16PD1D0.book Page 13 Friday, July 25, 2008 9:22 AM

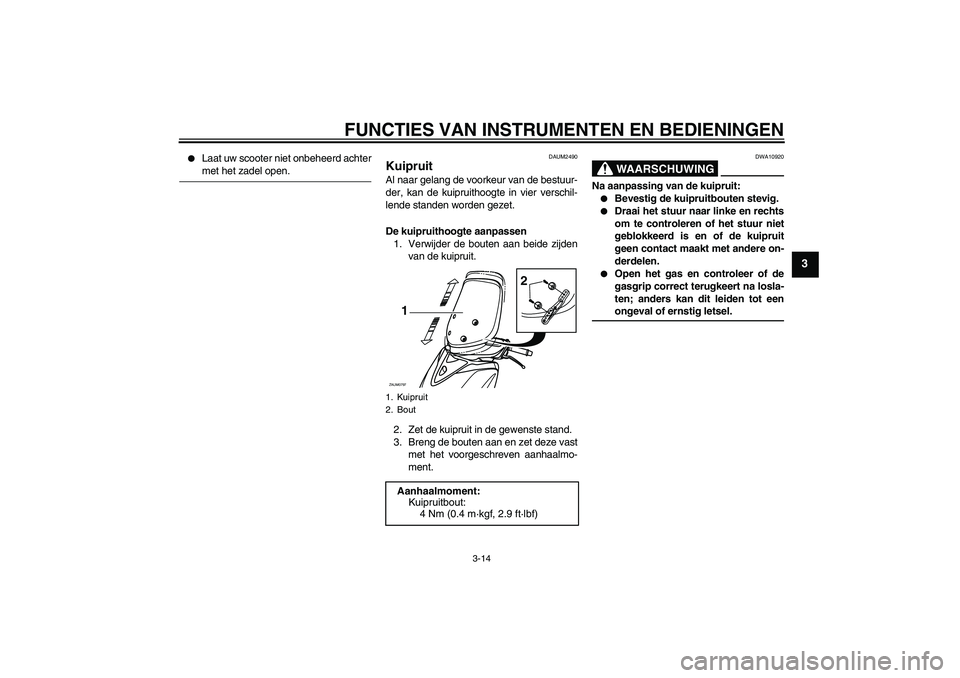

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3


Laat uw scooter niet onbeheerd achtermet het zadel open.
DAUM2490
Kuipruit Al naar gelang de voorkeur van de bestuur-
der, kan de kuipruithoogte in vier verschil-
lende standen worden gezet.
De kuipruithoogte aanpassen
1. Verwijder de bouten aan beide zijden
van de kuipruit.
2. Zet de kuipruit in de gewenste stand.
3. Breng de bouten aan en zet deze vast
met het voorgeschreven aanhaalmo-
ment.
WAARSCHUWING
DWA10920
Na aanpassing van de kuipruit:

Bevestig de kuipruitbouten stevig.


Draai het stuur naar linke en rechts
om te controleren of het stuur niet
geblokkeerd is en of de kuipruit
geen contact maakt met andere on-
derdelen.


Open het gas en controleer of de
gasgrip correct terugkeert na losla-
ten; anders kan dit leiden tot eenongeval of ernstig letsel.
1. Kuipruit
2. Bout
Aanhaalmoment:
Kuipruitbout:
4 Nm (0.4 m·kgf, 2.9 ft·lbf)ZAUM0797
1
2
U16PD1D0.book Page 14 Friday, July 25, 2008 9:22 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3

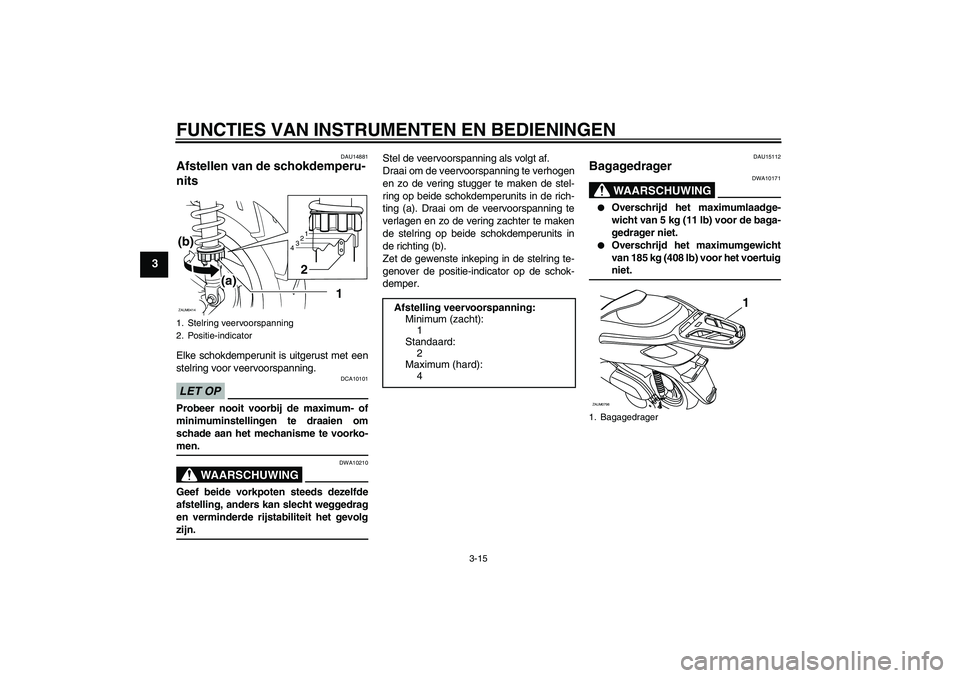

DAU14881
Afstellen van de schokdemperu-
nits Elke schokdemperunit is uitgerust met een
stelring voor veervoorspanning.LET OP
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-men.
WAARSCHUWING
DWA10210
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolgzijn.Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
ring op beide schokdemperunits in de rich-
ting (a). Draai om de veervoorspanning te
verlagen en zo de vering zachter te maken
de stelring op beide schokdemperunits in
de richting (b).
Zet de gewenste inkeping in de stelring te-
genover de positie-indicator op de schok-
demper.
DAU15112
Bagagedrager
WAARSCHUWING
DWA10171


Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor de baga-
gedrager niet.


Overschrijd het maximumgewicht
van 185 kg (408 lb) voor het voertuigniet.
1. Stelring veervoorspanning
2. Positie-indicator
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
2
Maximum (hard):
4
1. BagagedragerZAUM0798
1
U16PD1D0.book Page 15 Friday, July 25, 2008 9:22 AM
