YAMAHA XCITY 125 2009 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES

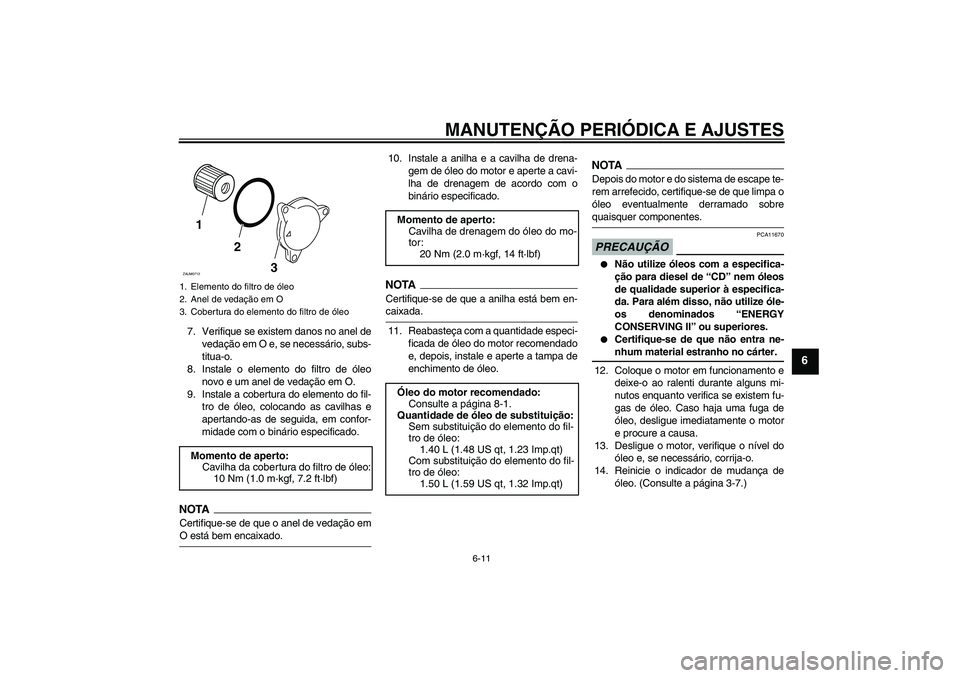

6-11
6
7. Verifique se existem danos no anel de
vedação em O e, se necessário, subs-
titua-o.
8. Instale o elemento do filtro de óleo
novo e um anel de vedação em O.
9. Instale a cobertura do elemento do fil-
tro de óleo, colocando as cavilhas e
apertando-as de seguida, em confor-
midade com o binário especificado.NOTACertifique-se de que o anel de vedação emO está bem encaixado.10. Instale a anilha e a cavilha de drena-
gem de óleo do motor e aperte a cavi-
lha de drenagem de acordo com o
binário especificado.
NOTACertifique-se de que a anilha está bem en-caixada.
11. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.
NOTADepois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobrequaisquer componentes.PRECAUÇÃO
PCA11670


Não utilize óleos com a especifica-
ção para diesel de “CD” nem óleos
de qualidade superior à especifica-
da. Para além disso, não utilize óle-
os denominados “ENERGY
CONSERVING II” ou superiores.


Certifique-se de que não entra ne-nhum material estranho no cárter.
12. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
13. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
14. Reinicie o indicador de mudança de
óleo. (Consulte a página 3-7.)
1. Elemento do filtro de óleo
2. Anel de vedação em O
3. Cobertura do elemento do filtro de óleoMomento de aperto:
Cavilha da cobertura do filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
2
3
ZAUM0712
Momento de aperto:
Cavilha de drenagem do óleo do mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo de substituição:
Sem substituição do elemento do fil-
tro de óleo:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Com substituição do elemento do fil-
tro de óleo:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U16PP1P0.book Page 11 Friday, July 25, 2008 9:22 AM

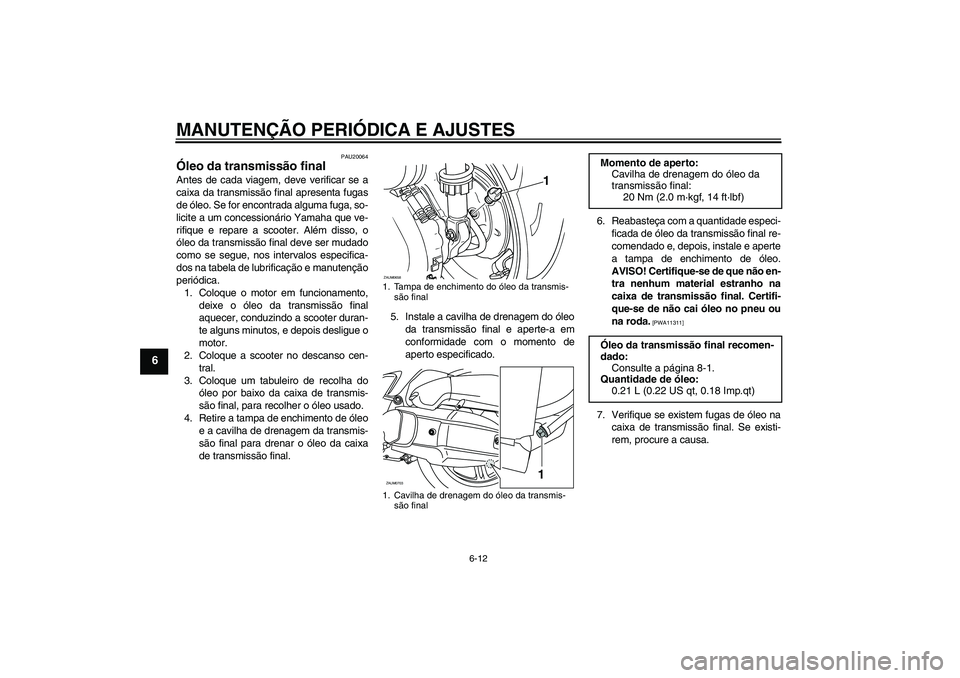

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
PAU20064
Óleo da transmissão final Antes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga, so-
licite a um concessionário Yamaha que ve-
rifique e repare a scooter. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento,
deixe o óleo da transmissão final
aquecer, conduzindo a scooter duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem da transmis-
são final para drenar o óleo da caixa
de transmissão final.5. Instale a cavilha de drenagem do óleo
da transmissão final e aperte-a em
conformidade com o momento de
aperto especificado.6. Reabasteça com a quantidade especi-
ficada de óleo da transmissão final re-
comendado e, depois, instale e aperte
a tampa de enchimento de óleo.
AVISO! Certifique-se de que não en-
tra nenhum material estranho na
caixa de transmissão final. Certifi-
que-se de não cai óleo no pneu ou
na roda.
[PWA11311]
7. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.
1. Tampa de enchimento do óleo da transmis-
são final
1. Cavilha de drenagem do óleo da transmis-
são final
1
ZAUM0658ZAUM0703
1
Momento de aperto:
Cavilha de drenagem do óleo da
transmissão final:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo da transmissão final recomen-
dado:
Consulte a página 8-1.
Quantidade de óleo:
0.21 L (0.22 US qt, 0.18 Imp.qt)
U16PP1P0.book Page 12 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

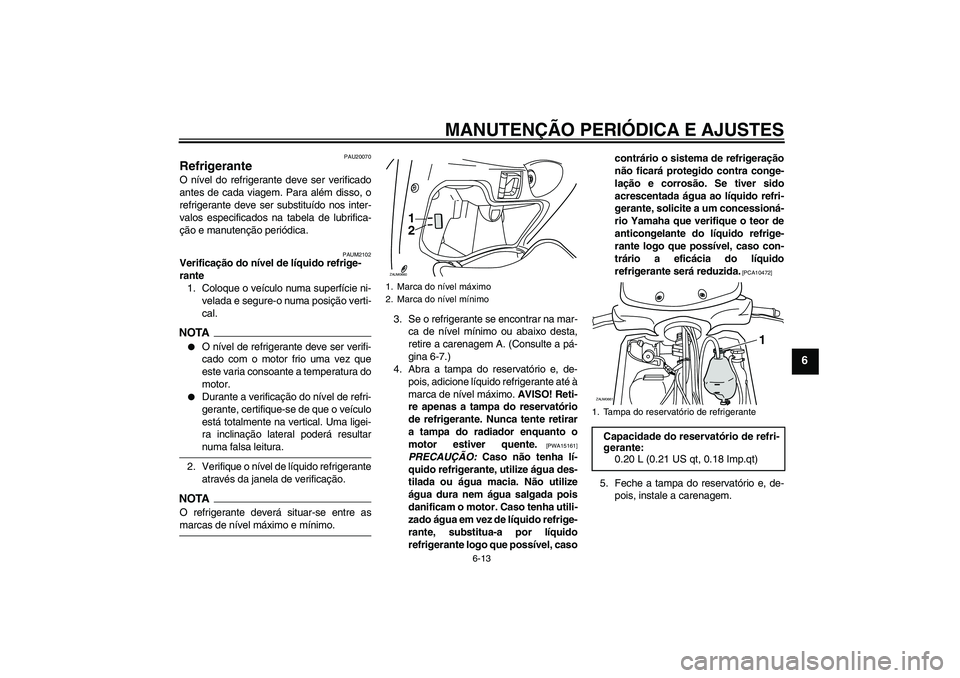

6-13
6
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAUM2102
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de líquido refrigerante
através da janela de verificação.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire a carenagem A. (Consulte a pá-
gina 6-7.)
4. Abra a tampa do reservatório e, de-
pois, adicione líquido refrigerante até à
marca de nível máximo. AVISO! Reti-
re apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-
rante, substitua-a por líquido
refrigerante logo que possível, casocontrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Feche a tampa do reservatório e, de-
pois, instale a carenagem.
1. Marca do nível máximo
2. Marca do nível mínimo
1
2
ZAUM0660
1. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante:
0.20 L (0.21 US qt, 0.18 Imp.qt)
1
ZAUM0661
U16PP1P0.book Page 13 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

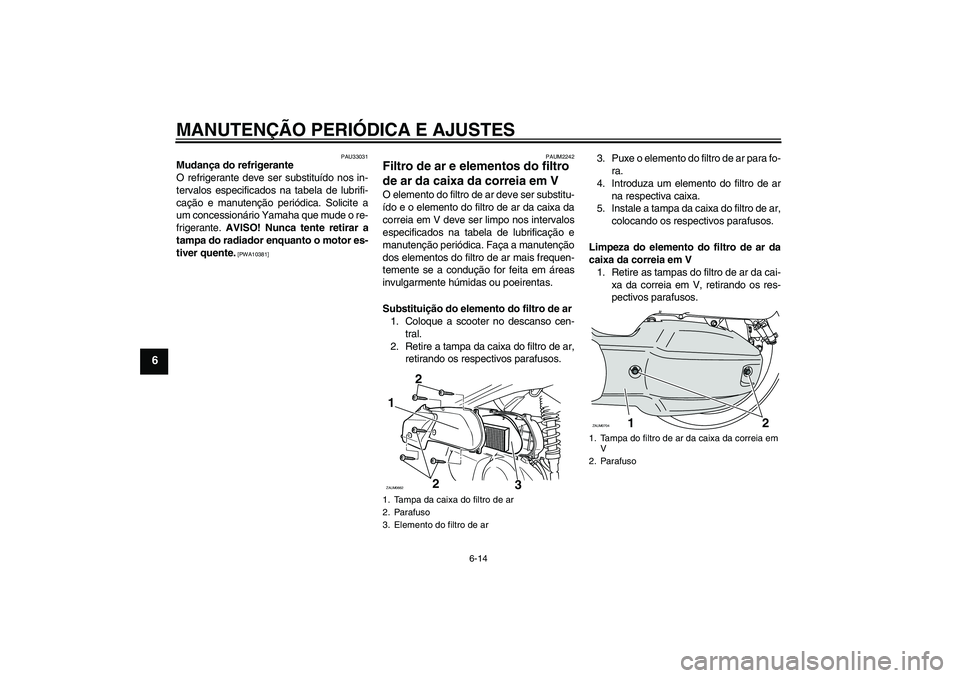

6-14
6
PAU33031
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10381]PAUM2242
Filtro de ar e elementos do filtro
de ar da caixa da correia em V O elemento do filtro de ar deve ser substitu-
ído e o elemento do filtro de ar da caixa da
correia em V deve ser limpo nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Faça a manutenção
dos elementos do filtro de ar mais frequen-
temente se a condução for feita em áreas
invulgarmente húmidas ou poeirentas.
Substituição do elemento do filtro de ar
1. Coloque a scooter no descanso cen-
tral.
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.3. Puxe o elemento do filtro de ar para fo-
ra.
4. Introduza um elemento do filtro de ar
na respectiva caixa.
5. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.
Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Retire as tampas do filtro de ar da cai-
xa da correia em V, retirando os res-
pectivos parafusos.1. Tampa da caixa do filtro de ar
2. Parafuso
3. Elemento do filtro de ar1
2 2ZAUM0662
3
1. Tampa do filtro de ar da caixa da correia em
V
2. Parafuso
2 1
ZAUM0704
U16PP1P0.book Page 14 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

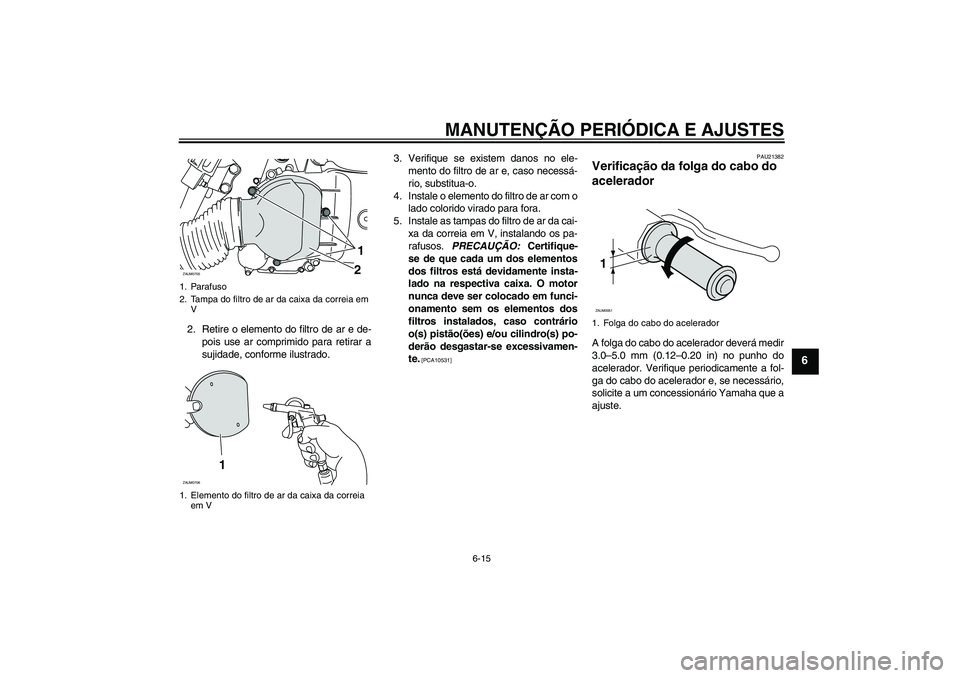

6-15
6
2. Retire o elemento do filtro de ar e de-
pois use ar comprimido para retirar a
sujidade, conforme ilustrado.3. Verifique se existem danos no ele-
mento do filtro de ar e, caso necessá-
rio, substitua-o.
4. Instale o elemento do filtro de ar com o
lado colorido virado para fora.
5. Instale as tampas do filtro de ar da cai-
xa da correia em V, instalando os pa-
rafusos. PRECAUÇÃO: Certifique-
se de que cada um dos elementos
dos filtros está devidamente insta-
lado na respectiva caixa. O motor
nunca deve ser colocado em funci-
onamento sem os elementos dos
filtros instalados, caso contrário
o(s) pistão(ões) e/ou cilindro(s) po-
derão desgastar-se excessivamen-
te.
[PCA10531]PAU21382
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
1. Parafuso
2. Tampa do filtro de ar da caixa da correia em
V
1. Elemento do filtro de ar da caixa da correia
em V
1
2
ZAUM0705
1
ZAUM0706
1. Folga do cabo do acelerador1ZAUM0051
U16PP1P0.book Page 15 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

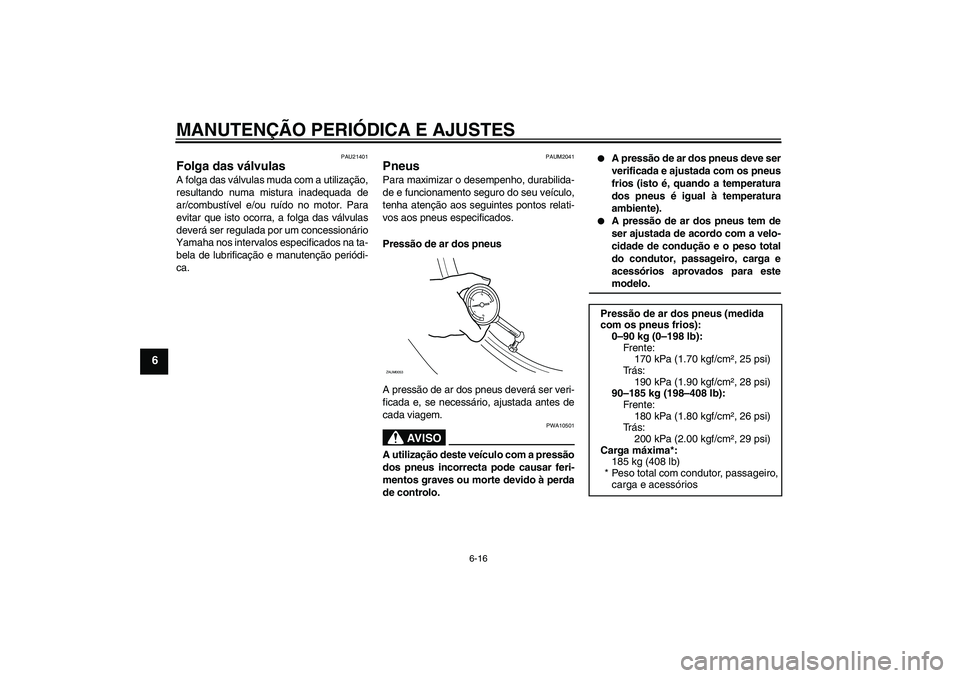

6-16
6
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAUM2041
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
ZAUM0053
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
170 kPa (1.70 kgf/cm², 25 psi)
Trás:
190 kPa (1.90 kgf/cm², 28 psi)
90–185 kg (198–408 lb):
Frente:
180 kPa (1.80 kgf/cm², 26 psi)
Trás:
200 kPa (2.00 kgf/cm², 29 psi)
Carga máxima*:
185 kg (408 lb)
* Peso total com condutor, passageiro,
carga e acessórios
U16PP1P0.book Page 16 Friday, July 25, 2008 9:22 AM

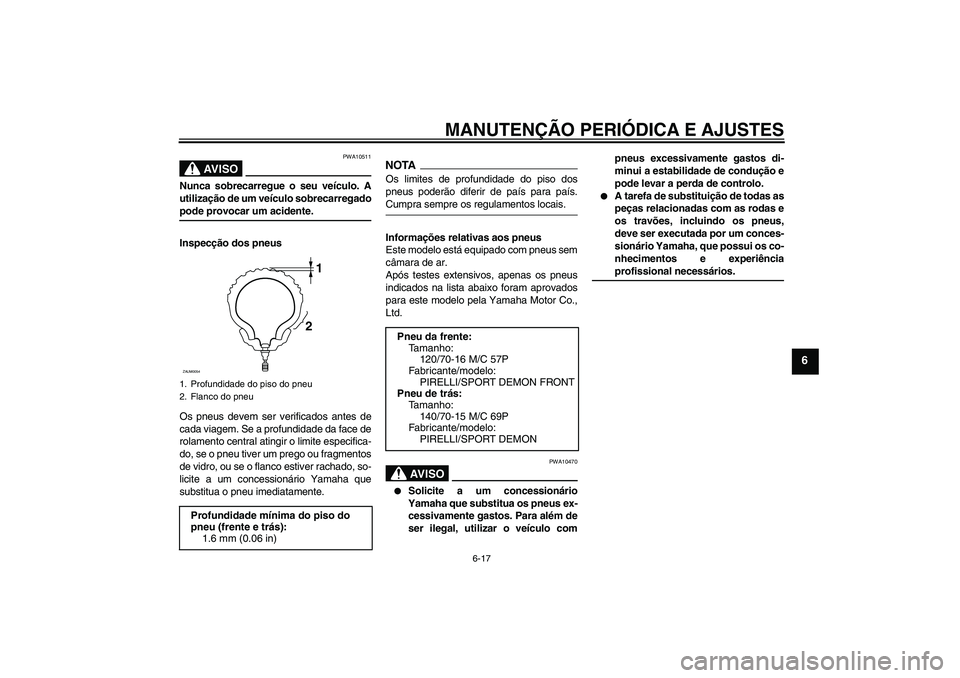

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo compneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
1. Profundidade do piso do pneu
2. Flanco do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1
2
ZAUM0054
Pneu da frente:
Tamanho:
120/70-16 M/C 57P
Fabricante/modelo:
PIRELLI/SPORT DEMON FRONT
Pneu de trás:
Tamanho:
140/70-15 M/C 69P
Fabricante/modelo:
PIRELLI/SPORT DEMON
U16PP1P0.book Page 17 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU21960

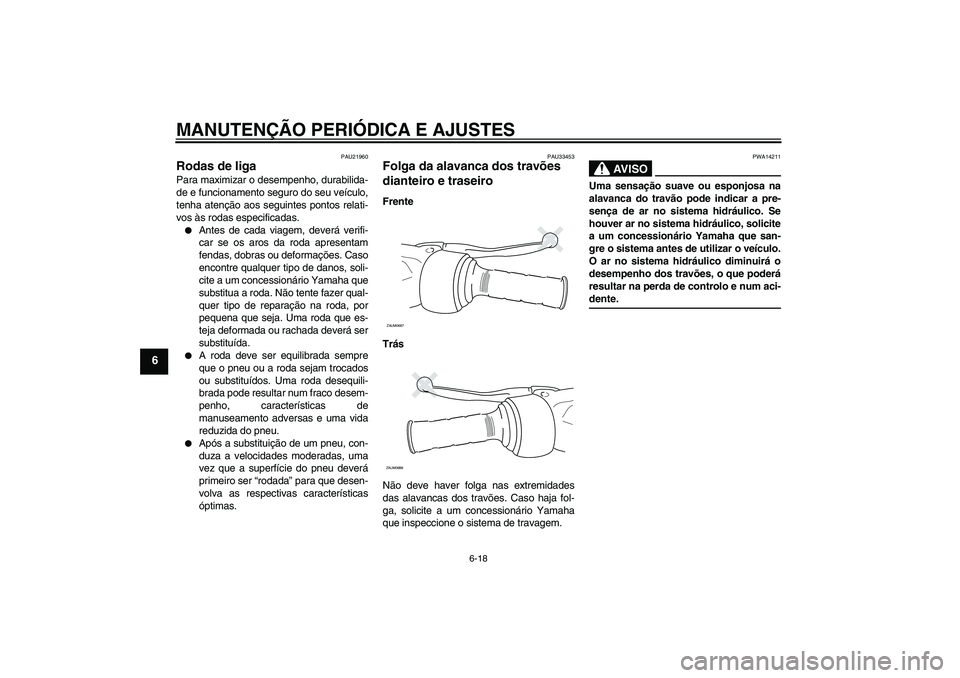

Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU33453
Folga da alavanca dos travões
dianteiro e traseiro Frente
Trás
Não deve haver folga nas extremidades
das alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspeccione o sistema de travagem.
AV I S O
PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-dente.
ZAUM0687ZAUM0688
U16PP1P0.book Page 18 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
PAU22390

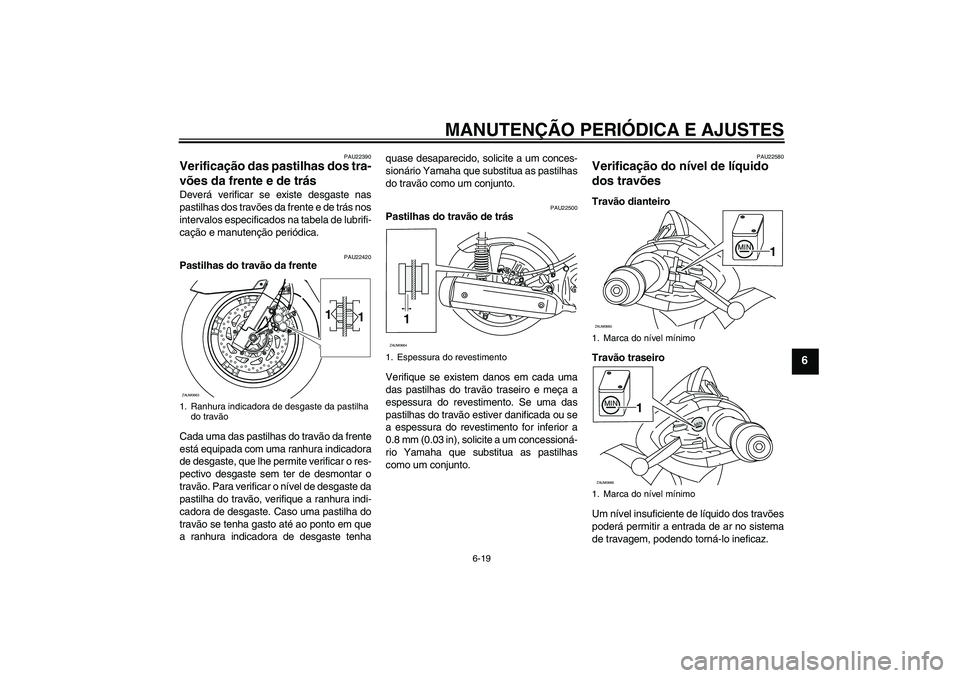

Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU22420
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste da
pastilha do travão, verifique a ranhura indi-
cadora de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenhaquase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU22580
Verificação do nível de líquido
dos travões Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travões
poderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
1. Ranhura indicadora de desgaste da pastilha
do travãoZAUM0663
1
1
1. Espessura do revestimentoZAUM0664
1
1. Marca do nível mínimo
1. Marca do nível mínimoZAUM0665
MIN
1
ZAUM0666MIN
1
MIN
U16PP1P0.book Page 19 Friday, July 25, 2008 9:22 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6

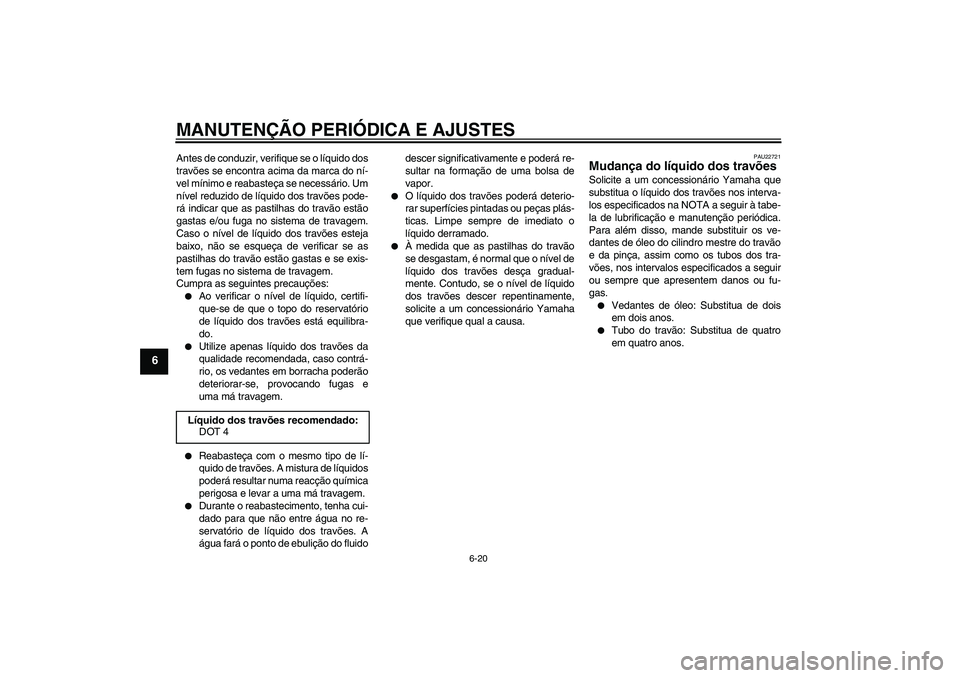

Antes de conduzir, verifique se o líquido dos
travões se encontra acima da marca do ní-
vel mínimo e reabasteça se necessário. Um
nível reduzido de líquido dos travões pode-
rá indicar que as pastilhas do travão estão
gastas e/ou fuga no sistema de travagem.
Caso o nível de líquido dos travões esteja
baixo, não se esqueça de verificar se as
pastilhas do travão estão gastas e se exis-
tem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.


Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.


Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líquidos
poderá resultar numa reacção química
perigosa e levar a uma má travagem.


Durante o reabastecimento, tenha cui-
dado para que não entre água no re-
servatório de líquido dos travões. A
água fará o ponto de ebulição do fluidodescer significativamente e poderá re-
sultar na formação de uma bolsa de
vapor.


O líquido dos travões poderá deterio-
rar superfícies pintadas ou peças plás-
ticas. Limpe sempre de imediato o
líquido derramado.


À medida que as pastilhas do travão
se desgastam, é normal que o nível de
líquido dos travões desça gradual-
mente. Contudo, se o nível de líquido
dos travões descer repentinamente,
solicite a um concessionário Yamaha
que verifique qual a causa.
PAU22721
Mudança do líquido dos travões Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na NOTA a seguir à tabe-
la de lubrificação e manutenção periódica.
Para além disso, mande substituir os ve-
dantes de óleo do cilindro mestre do travão
e da pinça, assim como os tubos dos tra-
vões, nos intervalos especificados a seguir
ou sempre que apresentem danos ou fu-
gas.

Vedantes de óleo: Substitua de dois
em dois anos.


Tubo do travão: Substitua de quatro
em quatro anos.
Líquido dos travões recomendado:
DOT 4
U16PP1P0.book Page 20 Friday, July 25, 2008 9:22 AM
