ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
AVERTISSEMENT
FWA10741
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire Yamaha.
Une béquille centrale ou latérale dé-
ployée risque de toucher le sol et de dis-
traire le pilote, qui pourrait perdre le con-trôle du véhicule.
FAU23272

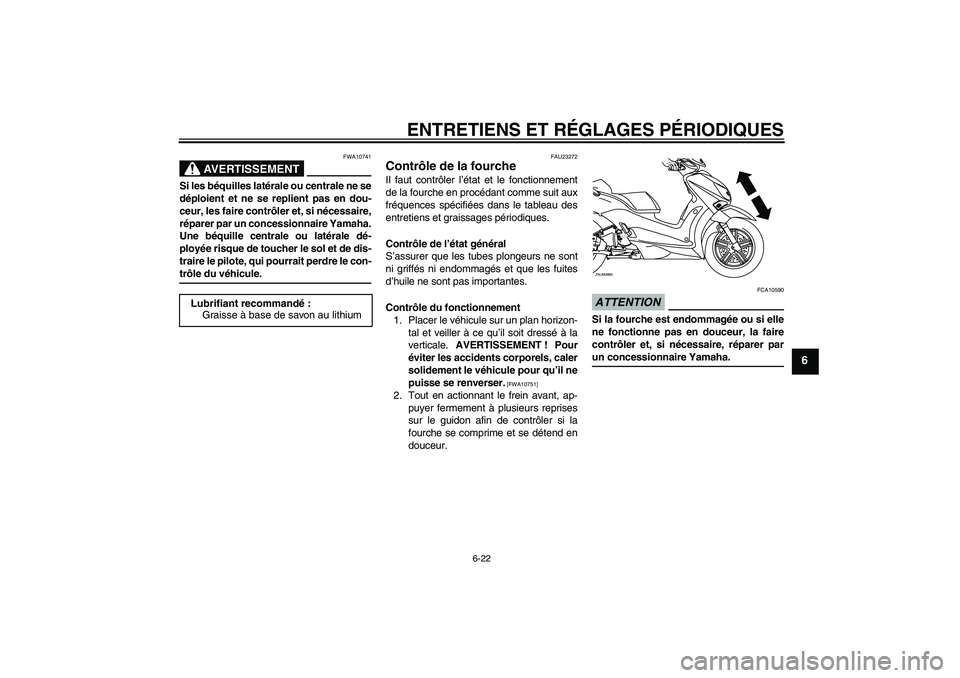

Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer parun concessionnaire Yamaha. Lubrifiant recommandé:
Graisse à base de savon au lithiumZAUM0669
U16PF1F0.book Page 22 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
FAU45511

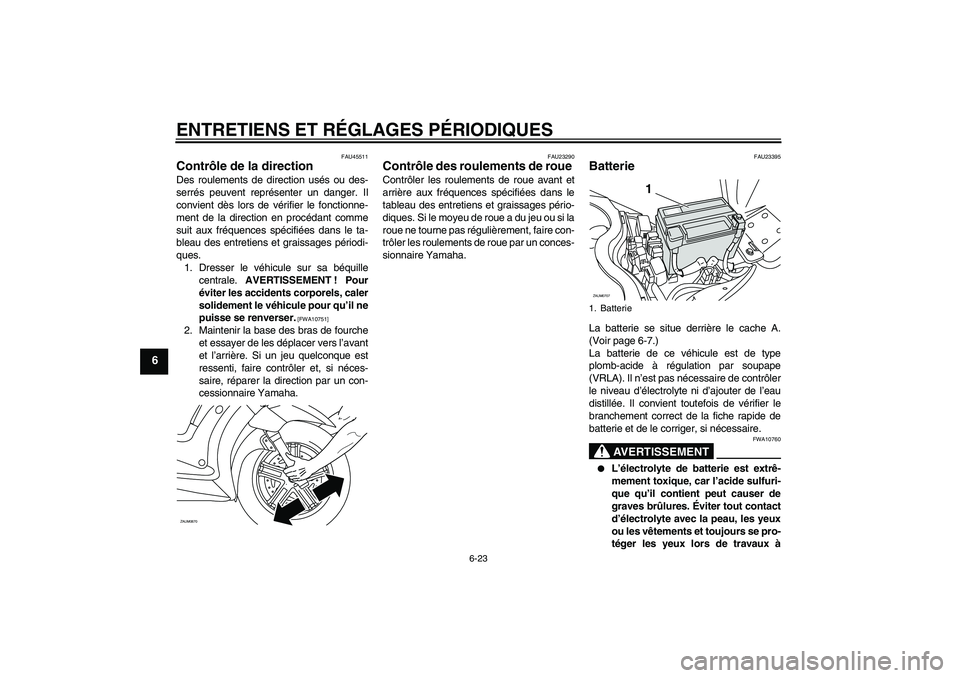

Contrôle de la direction Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23290
Contrôle des roulements de roue Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si la
roue ne tourne pas régulièrement, faire con-
trôler les roulements de roue par un conces-
sionnaire Yamaha.
FAU23395
Batterie La batterie se situe derrière le cache A.
(Voir page 6-7.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier le
branchement correct de la fiche rapide de
batterie et de le corriger, si nécessaire.
AVERTISSEMENT
FWA10760


L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
ZAUM0670
1. Batterie
1
ZAUM0707
U16PF1F0.book Page 23 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6

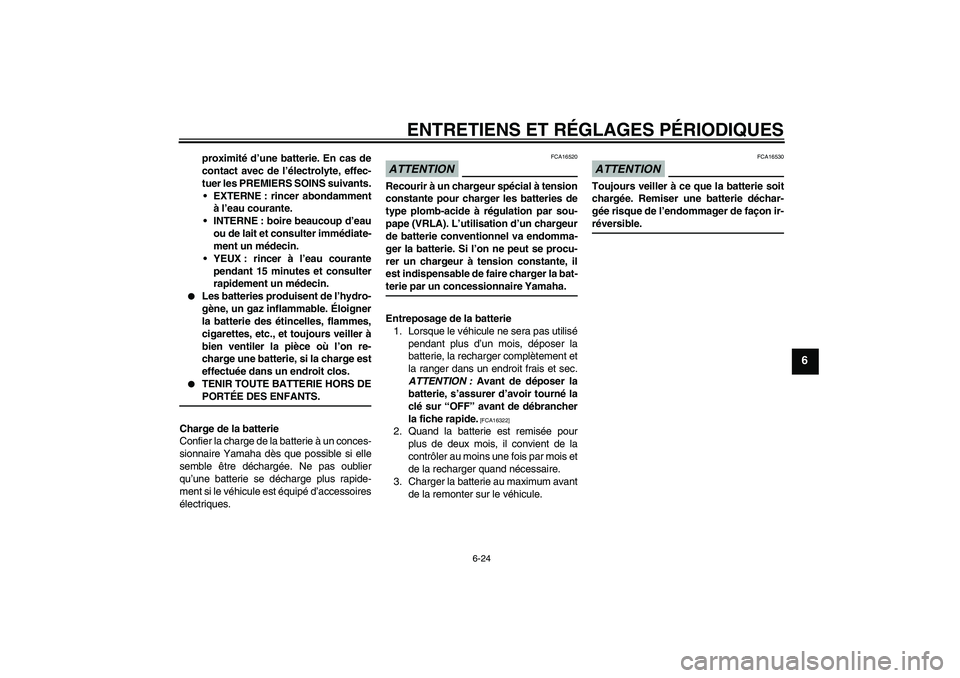

proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.


Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.


TENIR TOUTE BATTERIE HORS DEPORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
ATTENTION
FCA16520
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). L’utilisation d’un chargeur
de batterie conventionnel va endomma-
ger la batterie. Si l’on ne peut se procu-
rer un chargeur à tension constante, il
est indispensable de faire charger la bat-terie par un concessionnaire Yamaha.
Entreposage de la batterie
1. Lorsque le véhicule ne sera pas utilisé
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF” avant de débrancher
la fiche rapide.
[FCA16322]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION
FCA16530
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon ir-réversible.
U16PF1F0.book Page 24 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
FAU23526

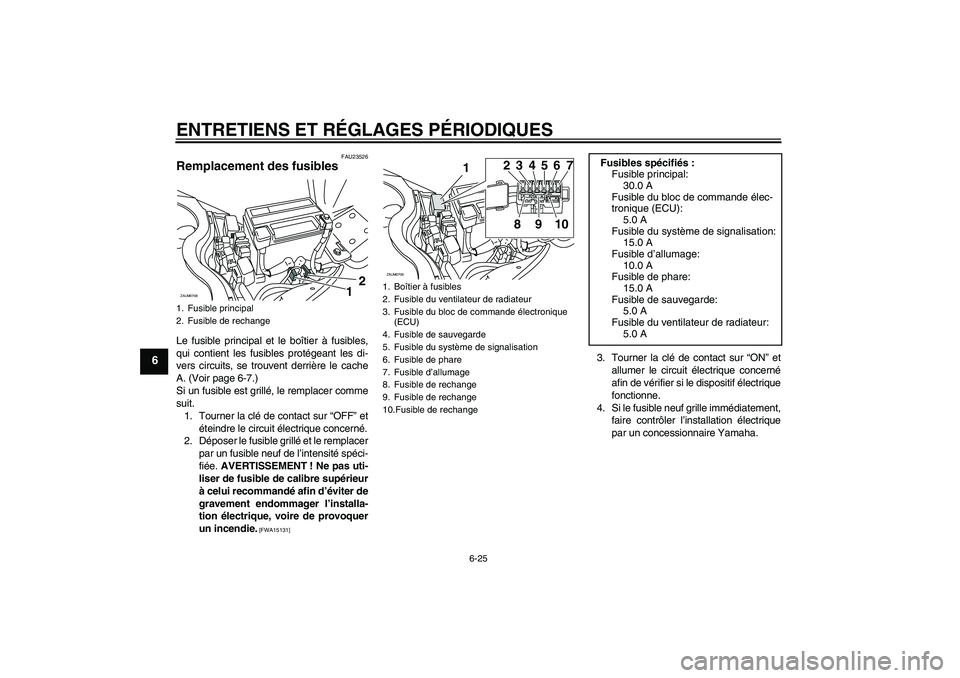

Remplacement des fusibles Le fusible principal et le boîtier à fusibles,
qui contient les fusibles protégeant les di-
vers circuits, se trouvent derrière le cache
A. (Voir page 6-7.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT ! Ne pas uti-
liser de fusible de calibre supérieur
à celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15131]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Fusible principal
2. Fusible de rechange
12
ZAUM0708
1. Boîtier à fusibles
2. Fusible du ventilateur de radiateur
3. Fusible du bloc de commande électronique
(ECU)
4. Fusible de sauvegarde
5. Fusible du système de signalisation
6. Fusible de phare
7. Fusible d’allumage
8. Fusible de rechange
9. Fusible de rechange
10.Fusible de rechange
1
ZAUM0709
23
8910456 7
Fusibles spécifiés:
Fusible principal:
30.0 A
Fusible du bloc de commande élec-
tronique (ECU):
5.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 A
Fusible de phare:
15.0 A
Fusible de sauvegarde:
5.0 A
Fusible du ventilateur de radiateur:
5.0 A
U16PF1F0.book Page 25 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
FAUM2181

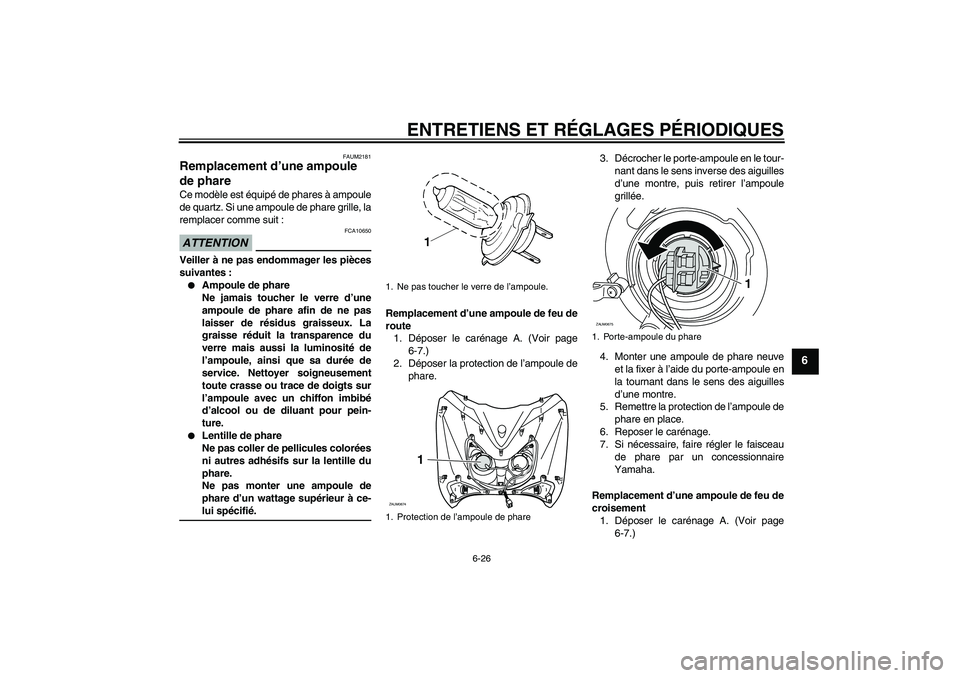

Remplacement d’une ampoule
de phare Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare grille, la
remplacer comme suit :ATTENTION
FCA10650
Veiller à ne pas endommager les pièces
suivantes :

Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.


Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié.Remplacement d’une ampoule de feu de
route
1. Déposer le carénage A. (Voir page
6-7.)
2. Déposer la protection de l’ampoule de
phare.3. Décrocher le porte-ampoule en le tour-
nant dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule en
la tournant dans le sens des aiguilles
d’une montre.
5. Remettre la protection de l’ampoule de
phare en place.
6. Reposer le carénage.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
Remplacement d’une ampoule de feu de
croisement
1. Déposer le carénage A. (Voir page
6-7.)
1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
1
ZAUM0674
1. Porte-ampoule du phareZAUM0675
1
U16PF1F0.book Page 26 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6

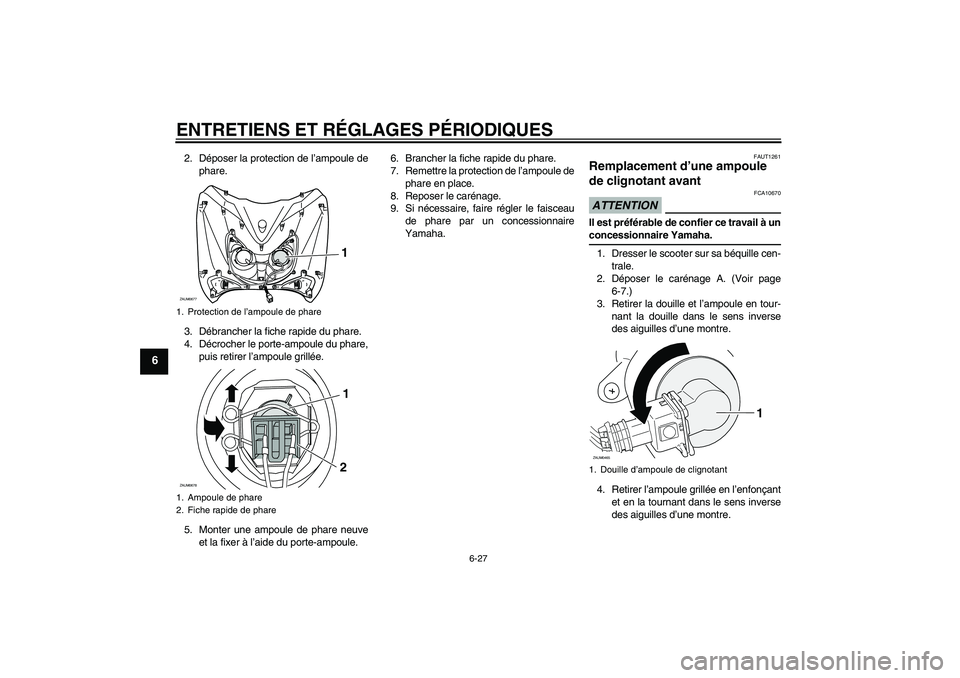

2. Déposer la protection de l’ampoule de
phare.
3. Débrancher la fiche rapide du phare.
4. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
5. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.6. Brancher la fiche rapide du phare.
7. Remettre la protection de l’ampoule de
phare en place.
8. Reposer le carénage.
9. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAUT1261
Remplacement d’une ampoule
de clignotant avant ATTENTION
FCA10670
Il est préférable de confier ce travail à unconcessionnaire Yamaha.
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage A. (Voir page
6-7.)
3. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
4. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
1. Protection de l’ampoule de phare
1. Ampoule de phare
2. Fiche rapide de phare
1
ZAUM0677 ZAUM0678
1
2
1. Douille d’ampoule de clignotant
1
ZAUM0465
U16PF1F0.book Page 27 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
7. Reposer le carénage.
FAUM2191

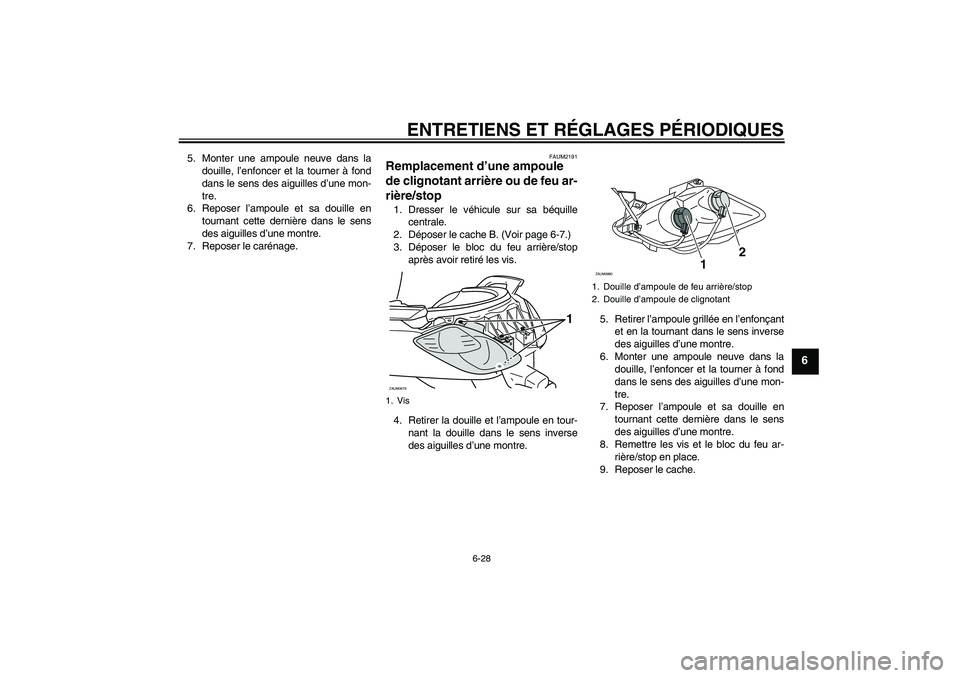

Remplacement d’une ampoule
de clignotant arrière ou de feu ar-
rière/stop 1. Dresser le véhicule sur sa béquille
centrale.
2. Déposer le cache B. (Voir page 6-7.)
3. Déposer le bloc du feu arrière/stop
après avoir retiré les vis.
4. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.5. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
6. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
7. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
8. Remettre les vis et le bloc du feu ar-
rière/stop en place.
9. Reposer le cache.1. VisZAUM0679
1
1. Douille d’ampoule de feu arrière/stop
2. Douille d’ampoule de clignotantZAUM0680
12
U16PF1F0.book Page 28 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAUM2201

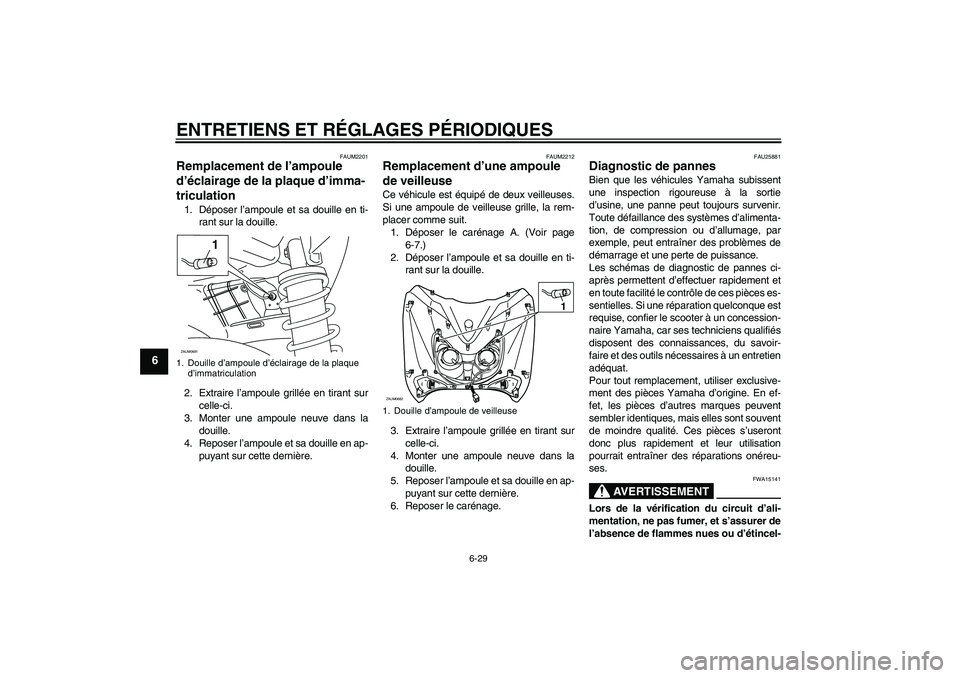

Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
FAUM2212
Remplacement d’une ampoule
de veilleuse Ce véhicule est équipé de deux veilleuses.
Si une ampoule de veilleuse grille, la rem-
placer comme suit.
1. Déposer le carénage A. (Voir page
6-7.)
2. Déposer l’ampoule et sa douille en ti-
rant sur la douille.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Reposer le carénage.
FAU25881
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier le scooter à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à un entretien
adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculationZAUM0681
1
1. Douille d’ampoule de veilleuseZAUM0682
1
U16PF1F0.book Page 29 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-riels graves.
U16PF1F0.book Page 30 Thursday, July 24, 2008 11:00 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-31
6
FAU42131

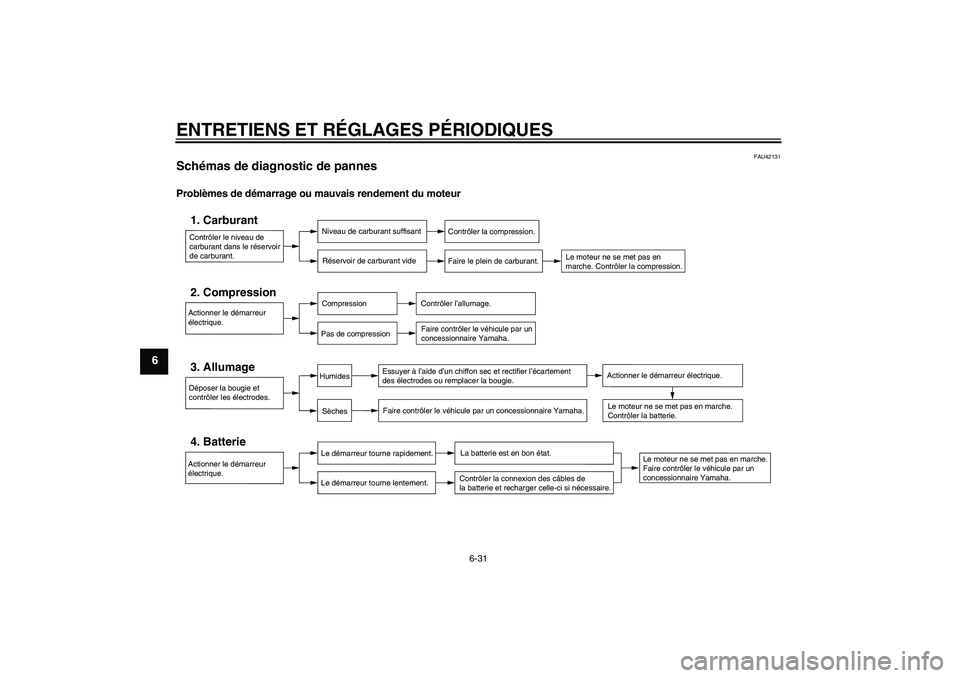

Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U16PF1F0.book Page 31 Thursday, July 24, 2008 11:00 AM
