CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2175 mm (85.6 in)
Largeur hors tout:
785 mm (30.9 in)
Hauteur hors tout:
1460 mm (57.5 in)
Hauteur de la selle:
790 mm (31.1 in)
Empattement:
1470 mm (57.9 in)
Garde au sol:
165 mm (6.50 in)
Rayon de braquage minimum:
2400 mm (94.5 in)Poids:Avec huile et carburant:
173.0 kg (381 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249.8 cm³
Alésage × course:
69.0 × 66.8 mm (2.72 × 2.63 in)
Taux de compression:
10.00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Vidange périodique:
1.20 L (1.27 US qt) (1.06 Imp.qt)Huile de transmission finale:Type:
Huile moteur SAE10W30 de type SE
Quantité:
0.25 L (0.26 US qt) (0.22 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.20 L (0.21 US qt) (0.18 Imp.qt)
Capacité du radiateur (circuit compris):
1.02 L (1.08 US qt) (0.90 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément en papier huiléCarburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Quantité de la réserve:
2.7 L (0.72 US gal) (0.60 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Fabricant:
AISAN
Type / quantité:
EFI / 1Bougie(s):Fabricant/modèle:
NGK/DPR8EA-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Sec, centrifuge automatiqueTransmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
40/15 (2.666)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
42/14 (3.000)
-20 -10 0
10 20 30
40
50 ËšC
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

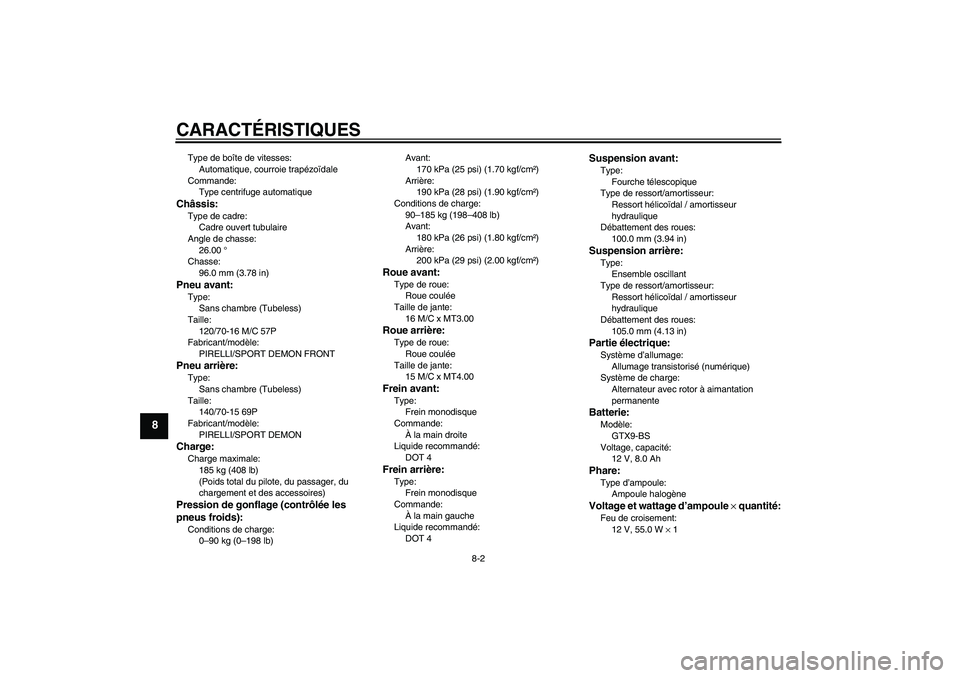

CARACTÉRISTIQUES
8-2
8
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
Type centrifuge automatiqueChâssis:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
26.00 °
Chasse:
96.0 mm (3.78 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70-16 M/C 57P
Fabricant/modèle:
PIRELLI/SPORT DEMON FRONTPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/70-15 69P
Fabricant/modèle:
PIRELLI/SPORT DEMONCharge:Charge maximale:
185 kg (408 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)Avant:
170 kPa (25 psi) (1.70 kgf/cm²)
Arrière:
190 kPa (28 psi) (1.90 kgf/cm²)
Conditions de charge:
90–185 kg (198–408 lb)
Avant:
180 kPa (26 psi) (1.80 kgf/cm²)
Arrière:
200 kPa (29 psi) (2.00 kgf/cm²)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
16 M/C x MT3.00Roue arrière:Type de roue:
Roue coulée
Taille de jante:
15 M/C x MT4.00Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
100.0 mm (3.94 in)Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
105.0 mm (4.13 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GTX9-BS
Voltage, capacité:
12 V, 8.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Feu de croisement:
12 V, 55.0 W × 1

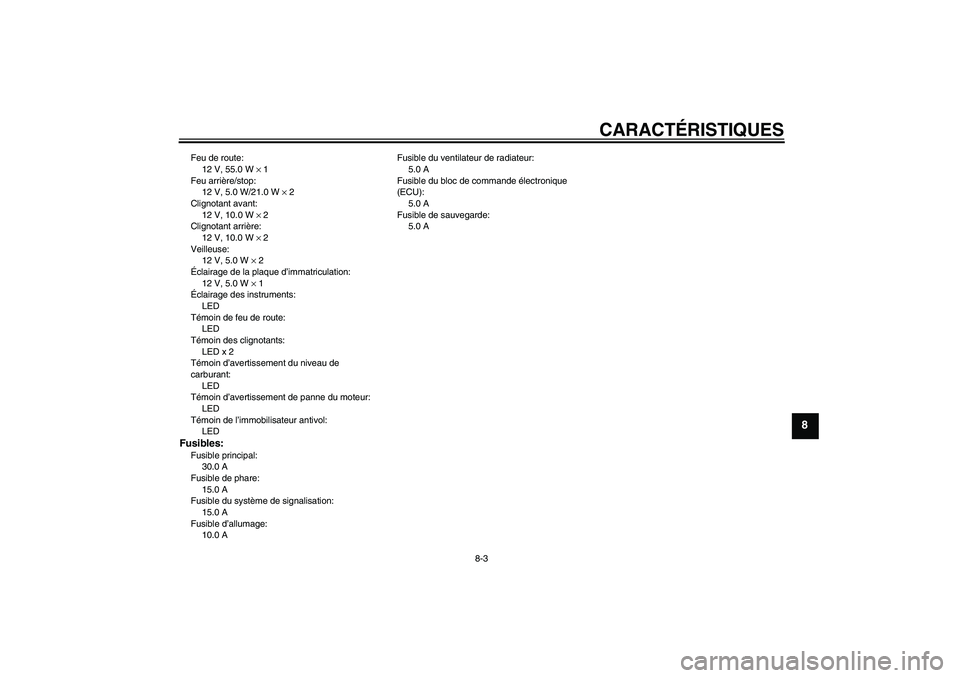

CARACTÉRISTIQUES
8-3
8
Feu de route:
12 V, 55.0 W × 1
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 2
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED x 2
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LEDFusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
15.0 A
Fusible d’allumage:
10.0 AFusible du ventilateur de radiateur:
5.0 A
Fusible du bloc de commande électronique
(ECU):
5.0 A
Fusible de sauvegarde:
5.0 A

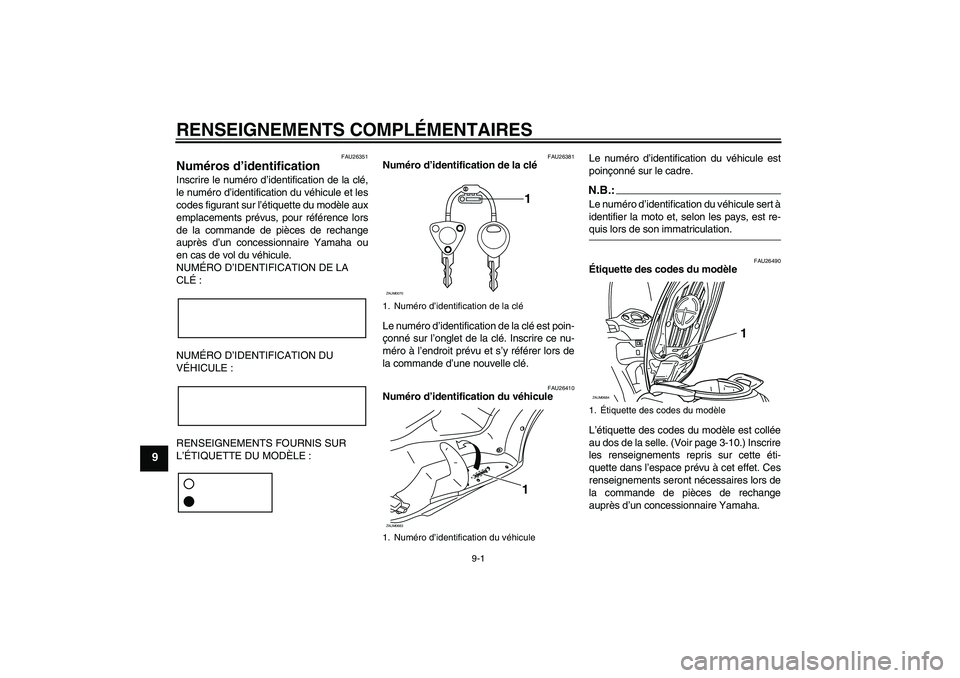

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26490
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
au dos de la selle. (Voir page 3-10.) Inscrire
les renseignements repris sur cette éti-
quette dans l’espace prévu à cet effet. Ces
renseignements seront nécessaires lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
1
ZAUM0070 ZAUM0683
1
1.Étiquette des codes du modèleZAUM0684
1

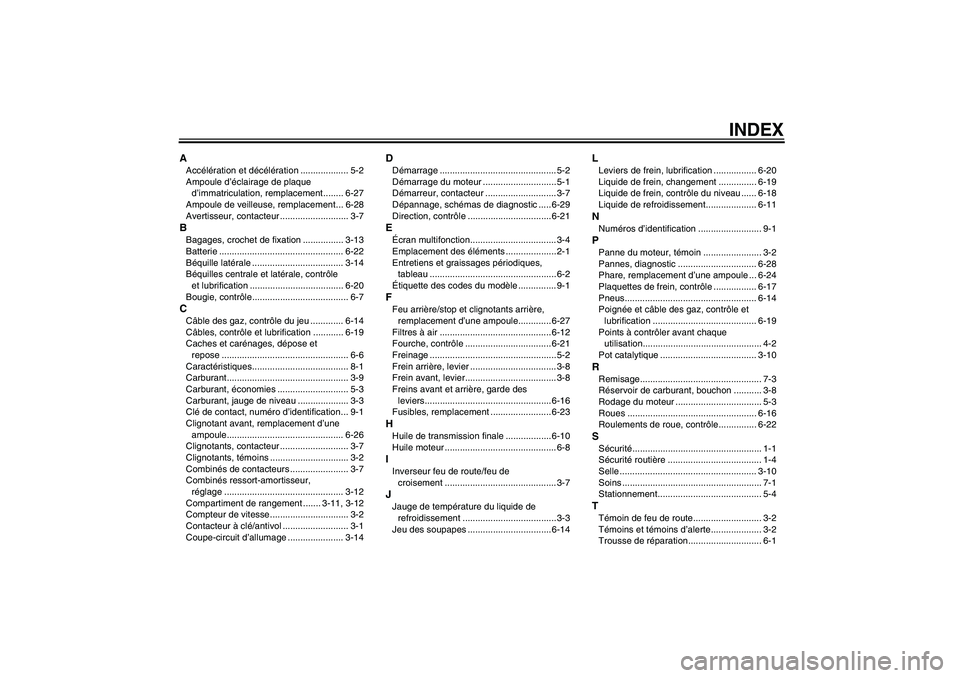

INDEX
AAccélération et décélération ................... 5-2
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-27
Ampoule de veilleuse, remplacement... 6-28
Avertisseur, contacteur ........................... 3-7BBagages, crochet de fixation ................ 3-13
Batterie ................................................. 6-22
Béquille latérale .................................... 3-14
Béquilles centrale et latérale, contrôle
et lubrification ..................................... 6-20
Bougie, contrôle...................................... 6-7CCâble des gaz, contrôle du jeu ............. 6-14
Câbles, contrôle et lubrification ............ 6-19
Caches et carénages, dépose et
repose .................................................. 6-6
Caractéristiques...................................... 8-1
Carburant................................................ 3-9
Carburant, économies ............................ 5-3
Carburant, jauge de niveau .................... 3-3
Clé de contact, numéro d’identification... 9-1
Clignotant avant, remplacement d’une
ampoule.............................................. 6-26
Clignotants, contacteur ........................... 3-7
Clignotants, témoins ............................... 3-2
Combinés de contacteurs ....................... 3-7
Combinés ressort-amortisseur,
réglage ............................................... 3-12
Compartiment de rangement ....... 3-11, 3-12
Compteur de vitesse............................... 3-2
Contacteur à clé/antivol .......................... 3-1
Coupe-circuit d’allumage ...................... 3-14
DDémarrage .............................................. 5-2
Démarrage du moteur .............................5-1
Démarreur, contacteur ............................ 3-7
Dépannage, schémas de diagnostic ..... 6-29
Direction, contrôle .................................6-21EÉcran multifonction.................................. 3-4
Emplacement des éléments .................... 2-1
Entretiens et graissages périodiques,
tableau ..................................................6-2
Étiquette des codes du modèle ............... 9-1FFeu arrière/stop et clignotants arrière,
remplacement d’une ampoule............. 6-27
Filtres à air ............................................ 6-12
Fourche, contrôle .................................. 6-21
Freinage .................................................. 5-2
Frein arrière, levier .................................. 3-8
Frein avant, levier.................................... 3-8
Freins avant et arrière, garde des
leviers..................................................6-16
Fusibles, remplacement ........................ 6-23HHuile de transmission finale .................. 6-10
Huile moteur ............................................ 6-8IInverseur feu de route/feu de
croisement ............................................ 3-7JJauge de température du liquide de
refroidissement .....................................3-3
Jeu des soupapes ................................. 6-14
LLeviers de frein, lubrification ................. 6-20
Liquide de frein, changement ............... 6-19
Liquide de frein, contrôle du niveau ...... 6-18
Liquide de refroidissement.................... 6-11NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-2
Pannes, diagnostic ............................... 6-28
Phare, remplacement d’une ampoule ... 6-24
Plaquettes de frein, contrôle ................. 6-17
Pneus.................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-19
Points à contrôler avant chaque
utilisation............................................... 4-2
Pot catalytique ...................................... 3-10RRemisage................................................ 7-3
Réservoir de carburant, bouchon ........... 3-8
Rodage du moteur .................................. 5-3
Roues ................................................... 6-16
Roulements de roue, contrôle............... 6-22SSécurité................................................... 1-1
Sécurité routière ..................................... 1-4
Selle ...................................................... 3-10
Soins ....................................................... 7-1
Stationnement......................................... 5-4TTémoin de feu de route........................... 3-2
Témoins et témoins d’alerte.................... 3-2
Trousse de réparation............................. 6-1

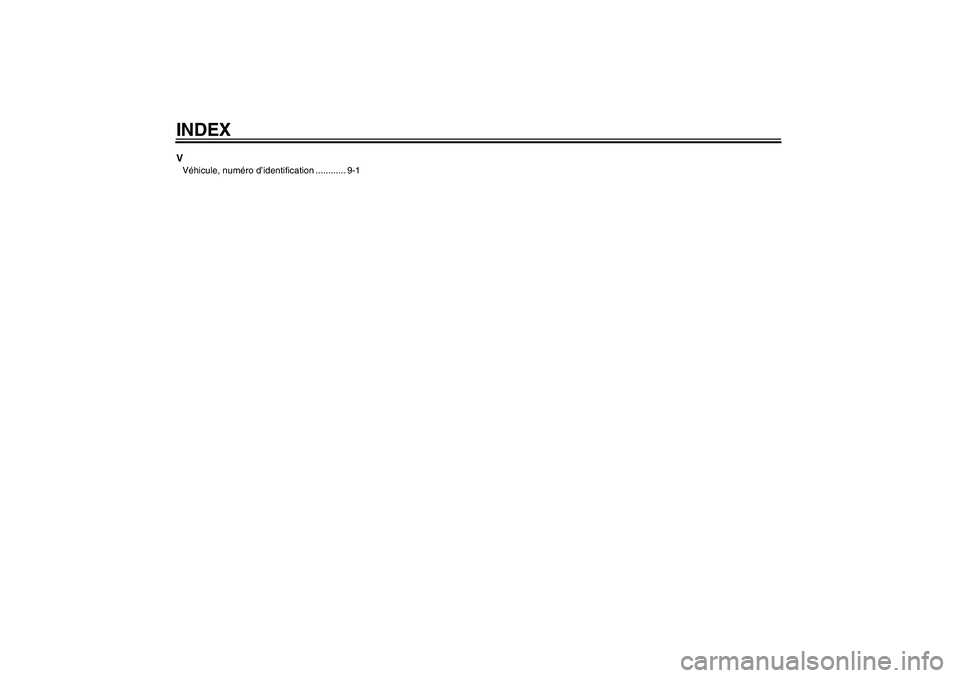

INDEXVVéhicule, numéro d’identification ............ 9-1
