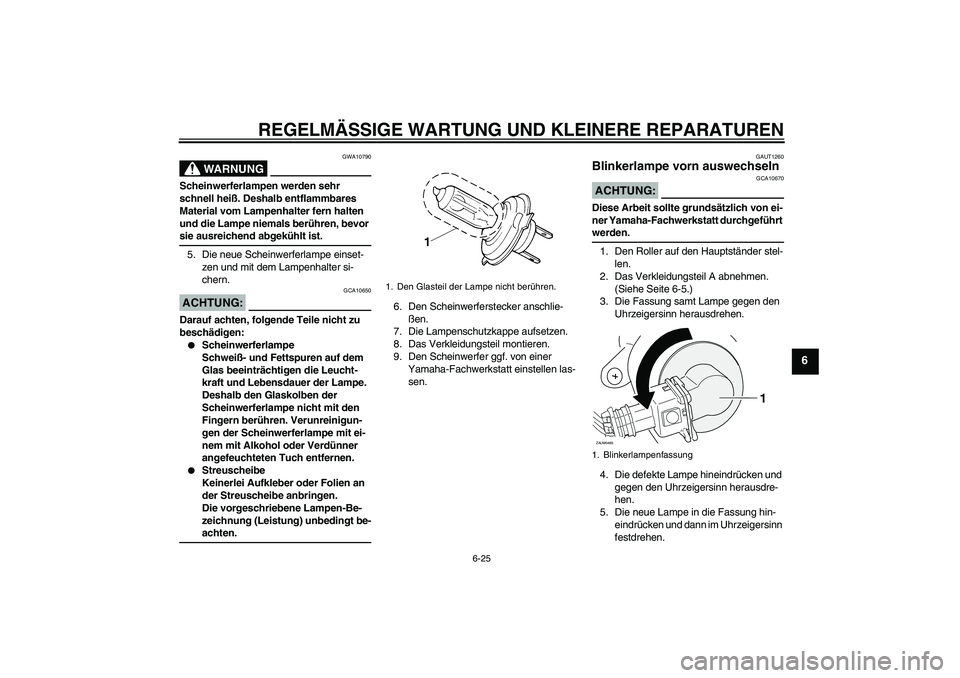

Page 61 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fern halten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
5. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.6. Den Scheinwerferstecker anschlie-
ßen.
7. Die Lampenschutzkappe aufsetzen.
8. Das Verkleidungsteil montieren.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAUT1260
Blinkerlampe vorn auswechseln ACHTUNG:
GCA10670
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchgeführt werden.
1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-5.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
1. Den Glasteil der Lampe nicht berühren.
1. Blinkerlampenfassung
1
ZAUM0465

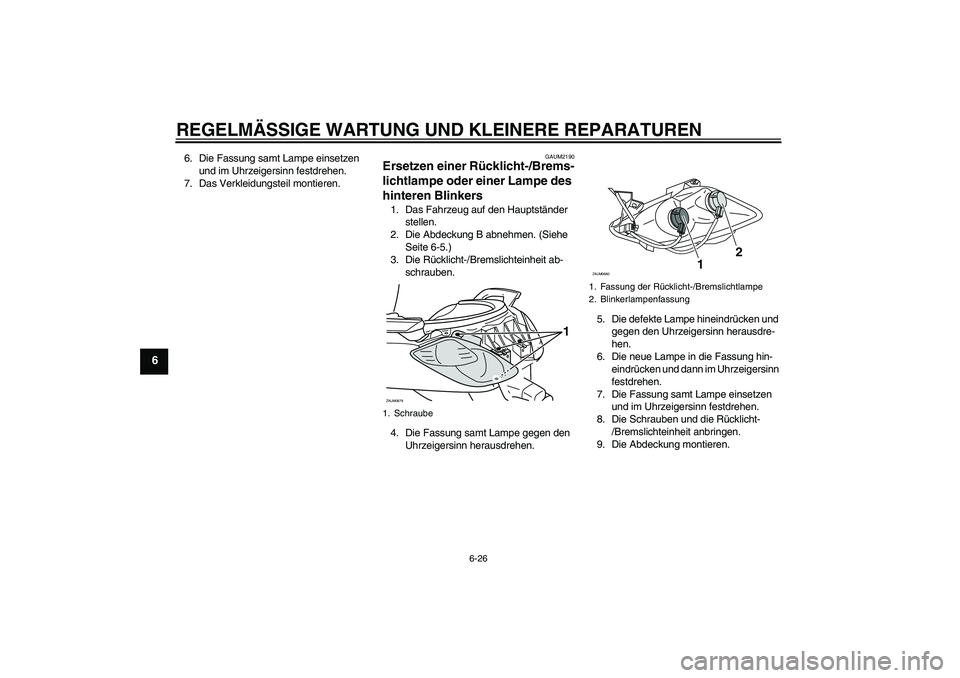

Page 62 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.
GAUM2190
Ersetzen einer Rücklicht-/Brems-
lichtlampe oder einer Lampe des
hinteren Blinkers 1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-5.)
3. Die Rücklicht-/Bremslichteinheit ab-
schrauben.
4. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.5. Die defekte Lampe hineindrücken und
gegen den Uhrzeigersinn herausdre-
hen.
6. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.
7. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
8. Die Schrauben und die Rücklicht-
/Bremslichteinheit anbringen.
9. Die Abdeckung montieren.1. SchraubeZAUM0679
1
1. Fassung der Rücklicht-/Bremslichtlampe
2. BlinkerlampenfassungZAUM0680
12

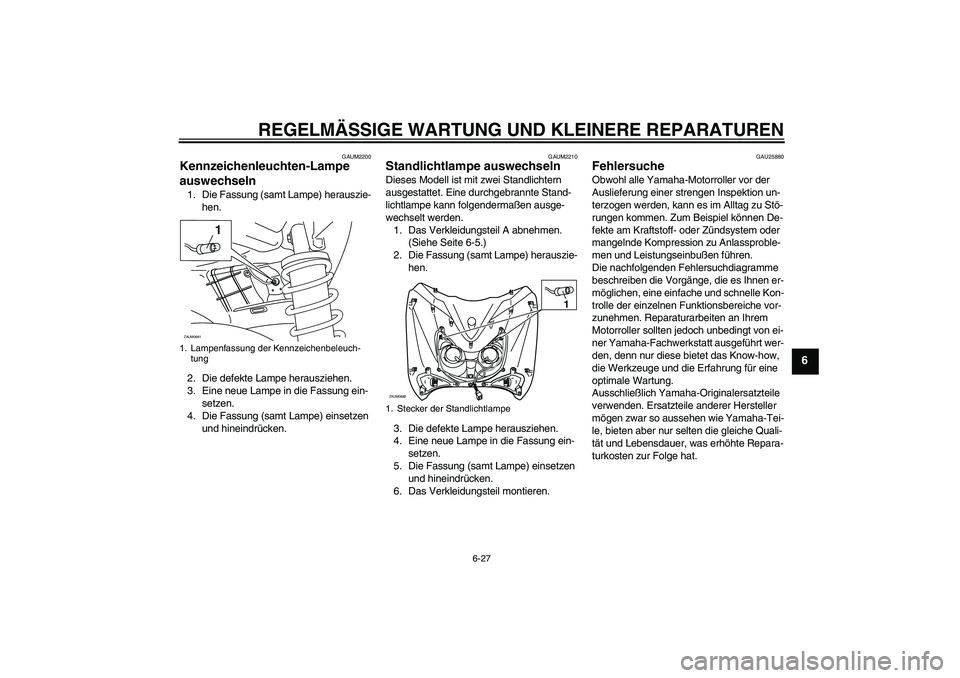

Page 63 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
GAUM2200
Kennzeichenleuchten-Lampe
auswechseln 1. Die Fassung (samt Lampe) herauszie-
hen.
2. Die defekte Lampe herausziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAUM2210
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-5.)
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die defekte Lampe herausziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Das Verkleidungsteil montieren.
GAU25880
Fehlersuche Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
1. Lampenfassung der Kennzeichenbeleuch-
tungZAUM0681
1
1. Stecker der StandlichtlampeZAUM0682
1

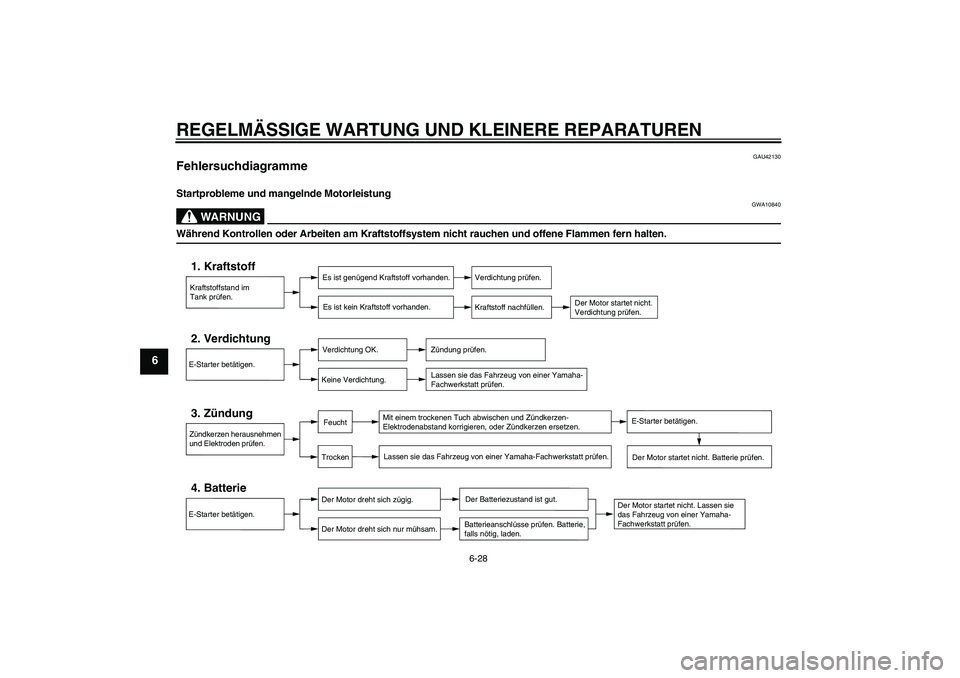

Page 64 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU42130
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
WARNUNG
GWA10840
Während Kontrollen oder Arbeiten am Kraftstoffsystem nicht rauchen und offene Flammen fern halten.
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.

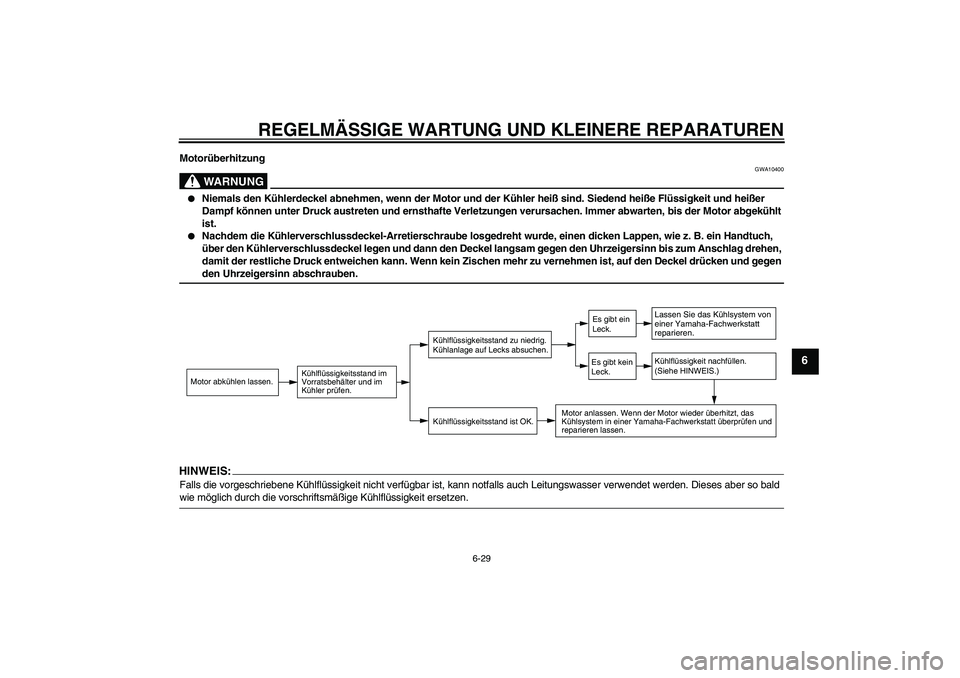

Page 65 of 78
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
Motorüberhitzung
WARNUNG
GWA10400
Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.
Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch,
über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen,
damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEIS:Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
Page 66 of 78

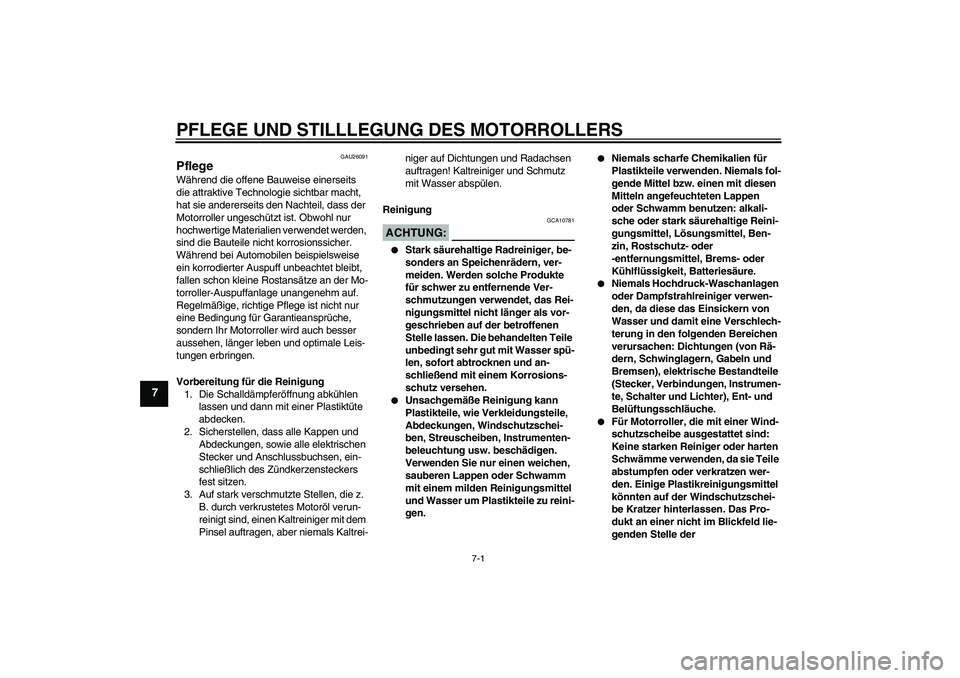

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-1
7
GAU26091
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass der
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet werden,
sind die Bauteile nicht korrosionssicher.
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der Mo-
torroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorroller wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG:
GCA10781
Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.
Unsachgemäße Reinigung kann
Plastikteile, wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw. beschädigen.
Verwenden Sie nur einen weichen,
sauberen Lappen oder Schwamm
mit einem milden Reinigungsmittel
und Wasser um Plastikteile zu reini-
gen.
Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.
Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.
Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld lie-
genden Stelle der

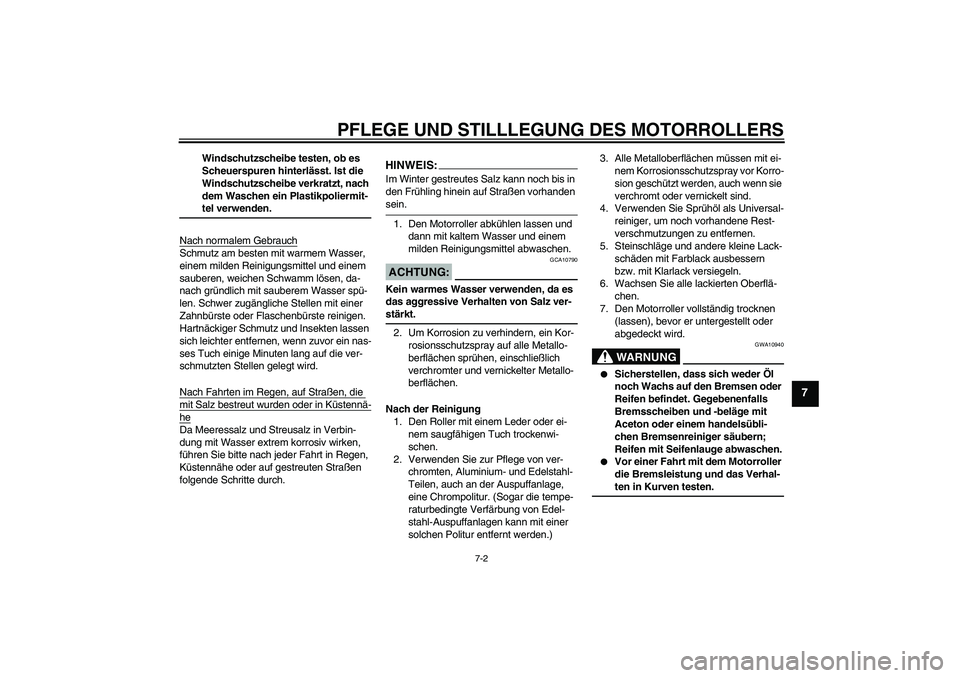

Page 67 of 78
PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
7
Windschutzscheibe testen, ob es
Scheuerspuren hinterlässt. Ist die
Windschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, die mit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.
HINWEIS:Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.ACHTUNG:
GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz ver-stärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metallo-
berflächen sprühen, einschließlich
verchromter und vernickelter Metallo-
berflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG
GWA10940
Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern;
Reifen mit Seifenlauge abwaschen.
Vor einer Fahrt mit dem Motorroller
die Bremsleistung und das Verhal-ten in Kurven testen.
Page 68 of 78

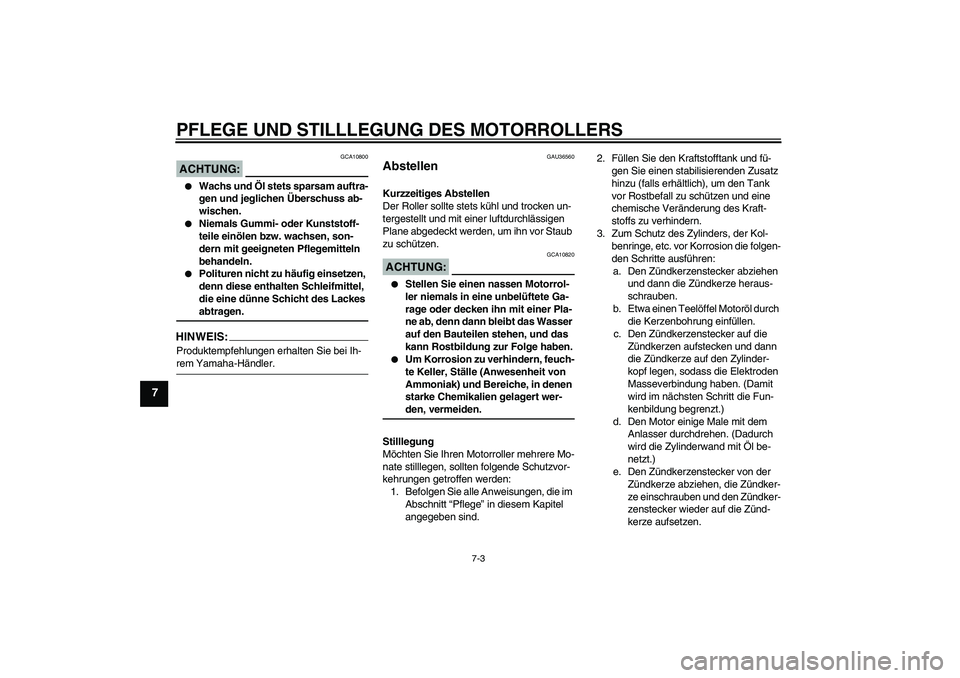

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
7
ACHTUNG:
GCA10800
Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.
Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.
Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAU36560
Abstellen Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.ACHTUNG:
GCA10820
Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer Pla-
ne ab, denn dann bleibt das Wasser
auf den Bauteilen stehen, und das
kann Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stilllegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen.
Page 69 of 78

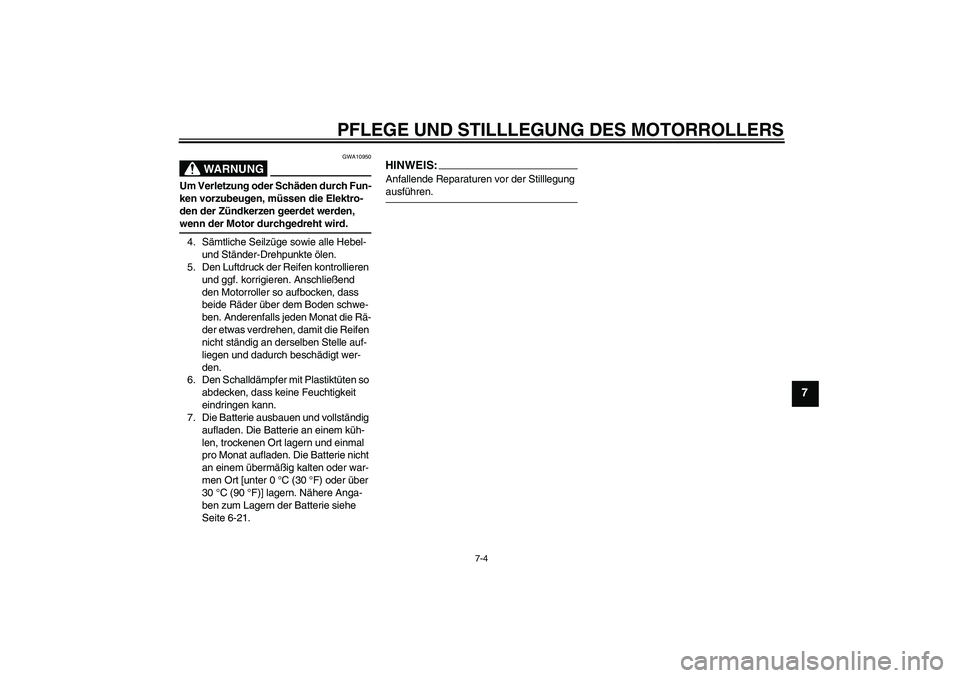

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motorroller so aufbocken, dass
beide Räder über dem Boden schwe-
ben. Anderenfalls jeden Monat die Rä-
der etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-21.
HINWEIS:Anfallende Reparaturen vor der Stilllegung ausführen.
Page 70 of 78

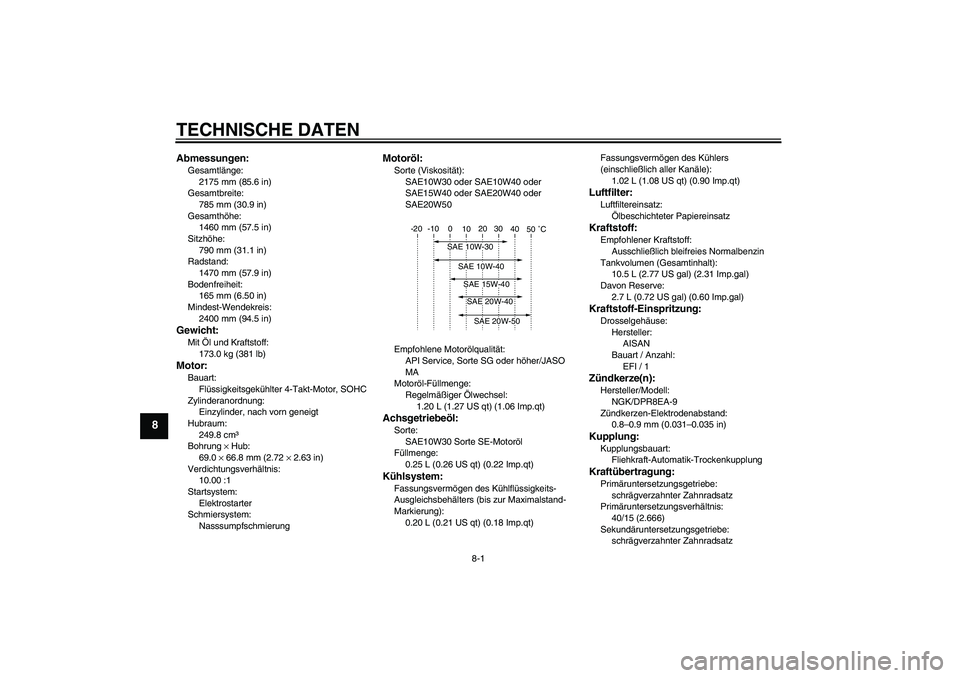

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2175 mm (85.6 in)
Gesamtbreite:
785 mm (30.9 in)
Gesamthöhe:
1460 mm (57.5 in)
Sitzhöhe:
790 mm (31.1 in)
Radstand:
1470 mm (57.9 in)
Bodenfreiheit:
165 mm (6.50 in)
Mindest-Wendekreis:
2400 mm (94.5 in)Gewicht:Mit Öl und Kraftstoff:
173.0 kg (381 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
249.8 cm³
Bohrung × Hub:
69.0 × 66.8 mm (2.72 × 2.63 in)
Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Regelmäßiger Ölwechsel:
1.20 L (1.27 US qt) (1.06 Imp.qt)Achsgetriebeöl:Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt) (0.22 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.20 L (0.21 US qt) (0.18 Imp.qt)Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.02 L (1.08 US qt) (0.90 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
10.5 L (2.77 US gal) (2.31 Imp.gal)
Davon Reserve:
2.7 L (0.72 US gal) (0.60 Imp.gal)Kraftstoff-Einspritzung:Drosselgehäuse:
Hersteller:
AISAN
Bauart / Anzahl:
EFI / 1Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Fliehkraft-Automatik-TrockenkupplungKraftübertragung:Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
40/15 (2.666)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
