YAMAHA XCITY 250 2008 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6

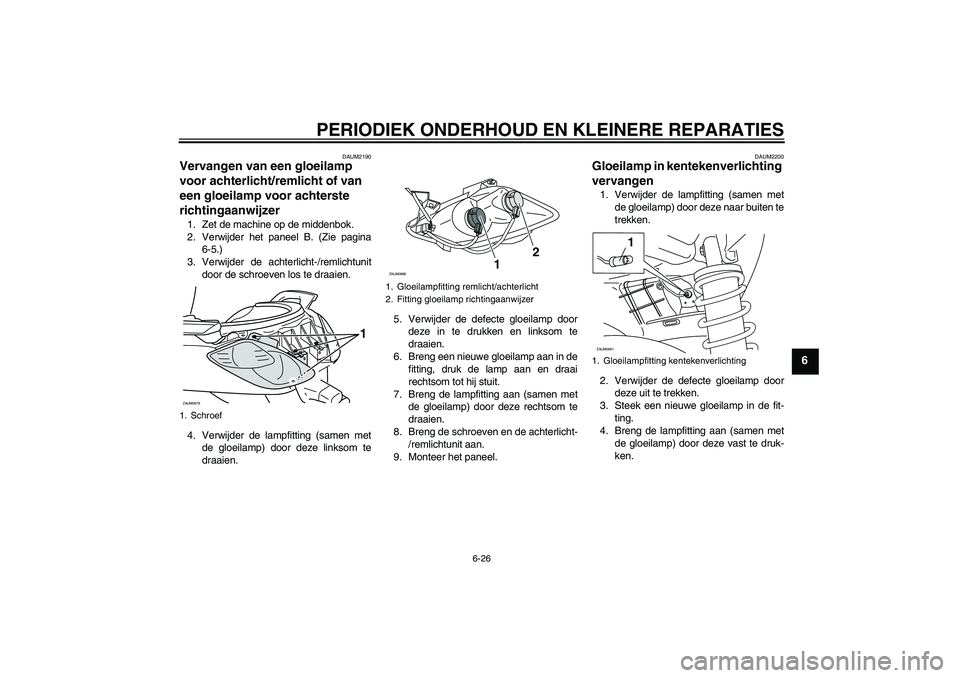

DAUM2190
Vervangen van een gloeilamp
voor achterlicht/remlicht of van
een gloeilamp voor achterste
richtingaanwijzer 1. Zet de machine op de middenbok.
2. Verwijder het paneel B. (Zie pagina
6-5.)
3. Verwijder de achterlicht-/remlichtunit
door de schroeven los te draaien.
4. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.5. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
6. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
7. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
8. Breng de schroeven en de achterlicht-
/remlichtunit aan.
9. Monteer het paneel.
DAUM2200
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
1. SchroefZAUM0679
1
1. Gloeilampfitting remlicht/achterlicht
2. Fitting gloeilamp richtingaanwijzerZAUM0680
12
1. Gloeilampfitting kentekenverlichtingZAUM0681
1
U5B2D0D0.book Page 26 Thursday, January 11, 2007 11:58 AM

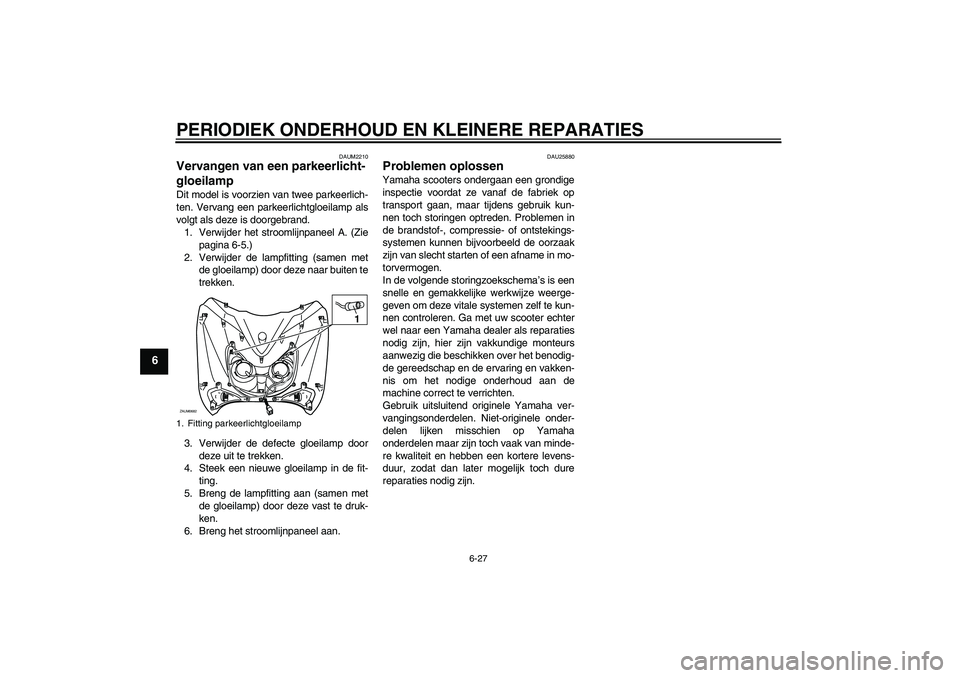

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAUM2210
Vervangen van een parkeerlicht-
gloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-5.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Breng het stroomlijnpaneel aan.
DAU25880
Problemen oplossen Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
1. Fitting parkeerlichtgloeilampZAUM0682
1
U5B2D0D0.book Page 27 Thursday, January 11, 2007 11:58 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6

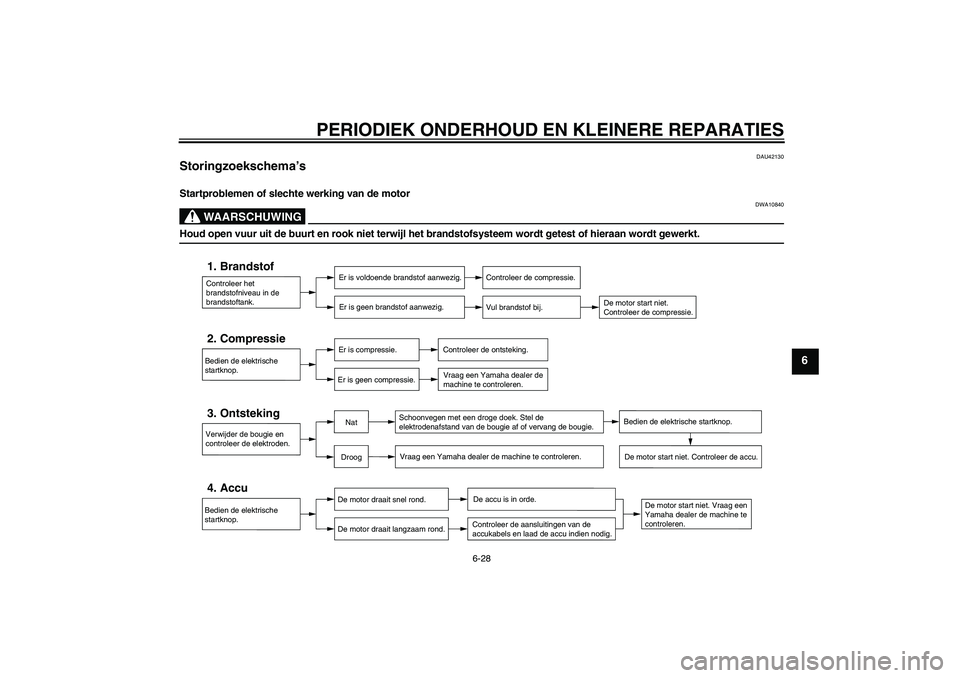

DAU42130
Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U5B2D0D0.book Page 28 Thursday, January 11, 2007 11:58 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6

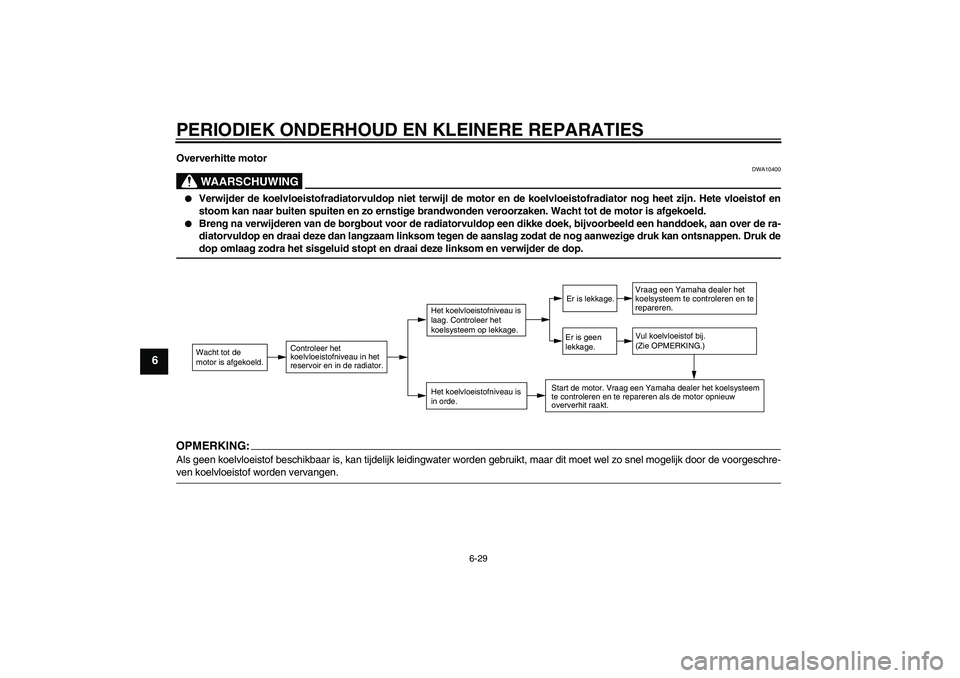

Oververhitte motor
WAARSCHUWING
DWA10400


Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.


Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U5B2D0D0.book Page 29 Thursday, January 11, 2007 11:58 AM

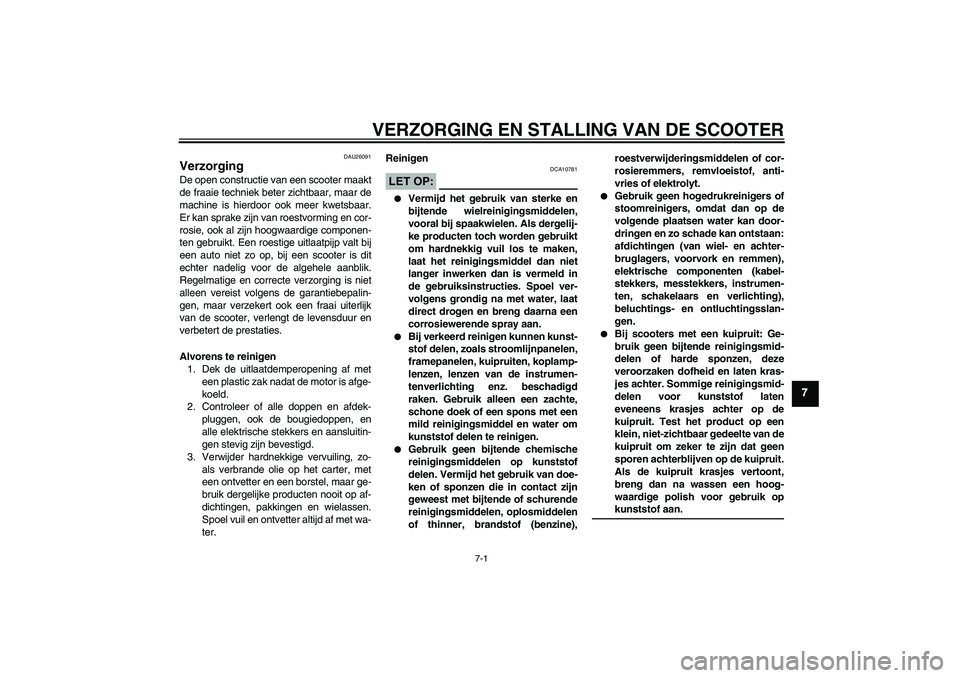

VERZORGING EN STALLING VAN DE SCOOTER
7-1
7
DAU26091
Verzorging De open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan sprake zijn van roestvorming en cor-
rosie, ook al zijn hoogwaardige componen-
ten gebruikt. Een roestige uitlaatpijp valt bij
een auto niet zo op, bij een scooter is dit
echter nadelig voor de algehele aanblik.
Regelmatige en correcte verzorging is niet
alleen vereist volgens de garantiebepalin-
gen, maar verzekert ook een fraai uiterlijk
van de scooter, verlengt de levensduur en
verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is afge-
koeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met wa-
ter.Reinigen
LET OP:
DCA10781


Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.


Bij verkeerd reinigen kunnen kunst-
stof delen, zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz. beschadigd
raken. Gebruik alleen een zachte,
schone doek of een spons met een
mild reinigingsmiddel en water om
kunststof delen te reinigen.


Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.


Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.


Bij scooters met een kuipruit: Ge-
bruik geen bijtende reinigingsmid-
delen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.
U5B2D0D0.book Page 1 Thursday, January 11, 2007 11:58 AM

VERZORGING EN STALLING VAN DE SCOOTER
7-2
7

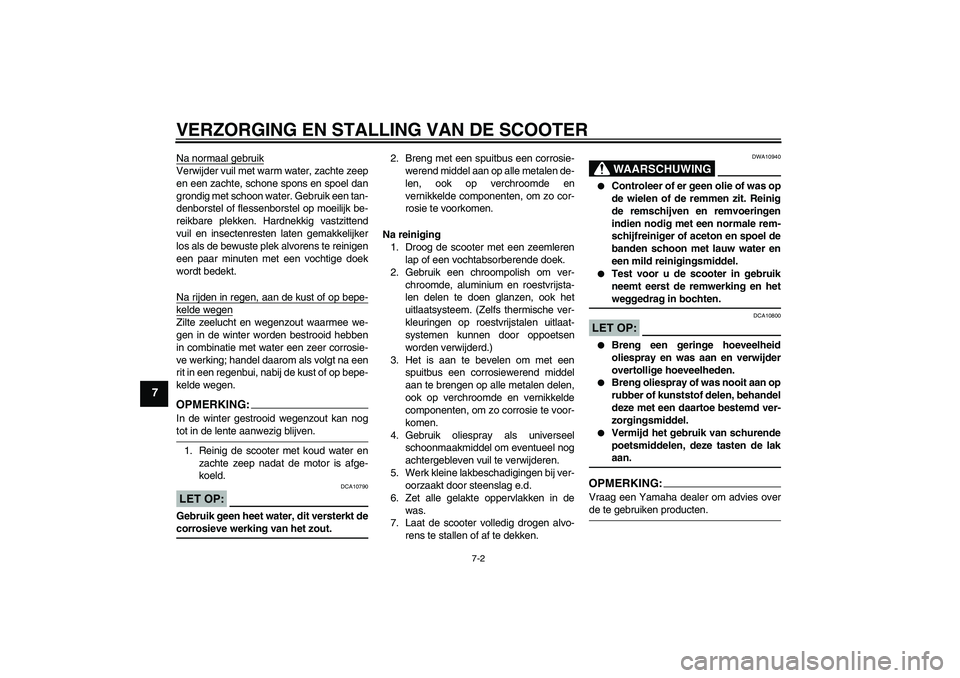

Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of flessenborstel op moeilijk be-
reikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZilte zeelucht en wegenzout waarmee we-
gen in de winter worden bestrooid hebben
in combinatie met water een zeer corrosie-
ve werking; handel daarom als volgt na een
rit in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKING:In de winter gestrooid wegenzout kan nogtot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de scooter met een zeemleren
lap of een vochtabsorberende doek.
2. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
3. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
4. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
5. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
6. Zet alle gelakte oppervlakken in de
was.
7. Laat de scooter volledig drogen alvo-
rens te stallen of af te dekken.
WAARSCHUWING
DWA10940


Controleer of er geen olie of was op
de wielen of de remmen zit. Reinig
de remschijven en remvoeringen
indien nodig met een normale rem-
schijfreiniger of aceton en spoel de
banden schoon met lauw water en
een mild reinigingsmiddel.


Test voor u de scooter in gebruik
neemt eerst de remwerking en hetweggedrag in bochten.
LET OP:
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
U5B2D0D0.book Page 2 Thursday, January 11, 2007 11:58 AM

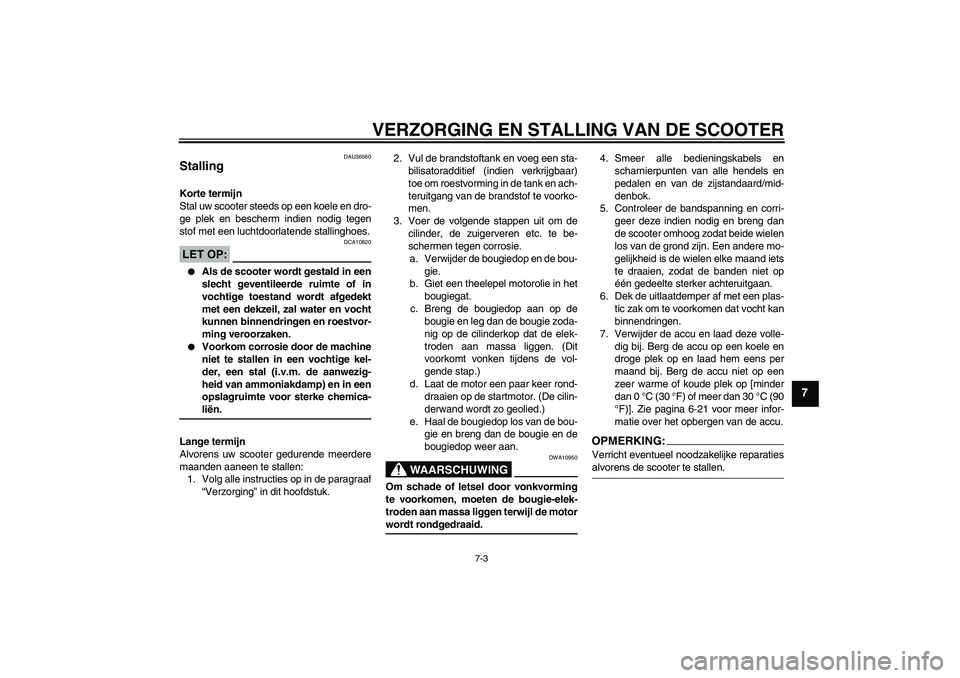

VERZORGING EN STALLING VAN DE SCOOTER
7-3
7
DAU36560
Stalling Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10820


Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-21 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Verricht eventueel noodzakelijke reparatiesalvorens de scooter te stallen.
U5B2D0D0.book Page 3 Thursday, January 11, 2007 11:58 AM

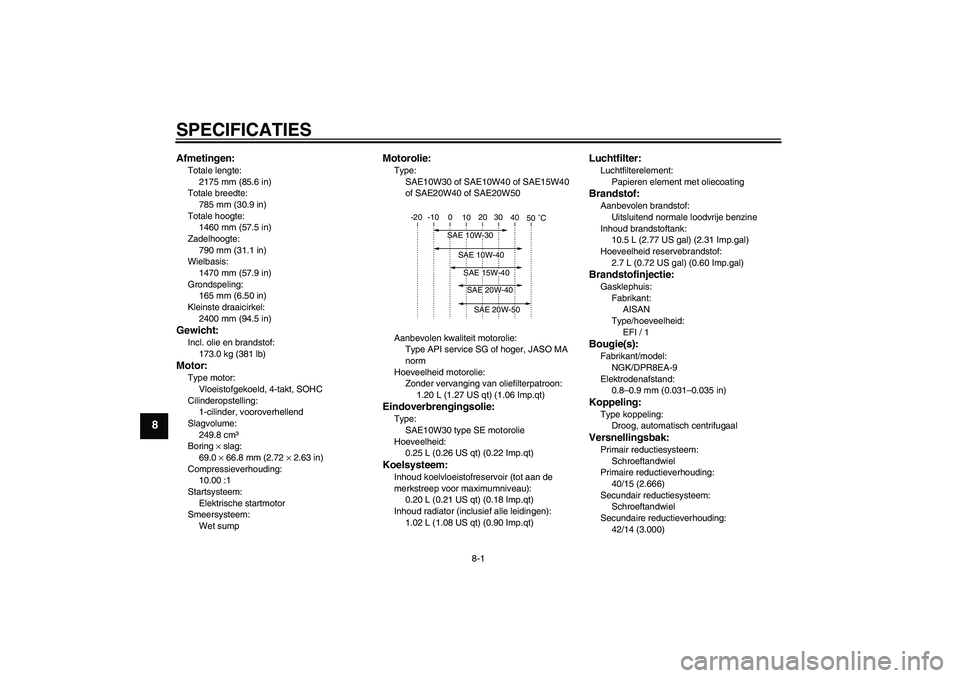

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in)
Totale breedte:
785 mm (30.9 in)
Totale hoogte:
1460 mm (57.5 in)
Zadelhoogte:
790 mm (31.1 in)
Wielbasis:
1470 mm (57.9 in)
Grondspeling:
165 mm (6.50 in)
Kleinste draaicirkel:
2400 mm (94.5 in)Gewicht:Incl. olie en brandstof:
173.0 kg (381 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
249.8 cm³
Boring × slag:
69.0 × 66.8 mm (2.72 × 2.63 in)
Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1.20 L (1.27 US qt) (1.06 Imp.qt)Eindoverbrengingsolie:Type:
SAE10W30 type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt) (0.22 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.20 L (0.21 US qt) (0.18 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.02 L (1.08 US qt) (0.90 Imp.qt)
Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Hoeveelheid reservebrandstof:
2.7 L (0.72 US gal) (0.60 Imp.gal)Brandstofinjectie:Gasklephuis:
Fabrikant:
AISAN
Type/hoeveelheid:
EFI / 1Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaalVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
40/15 (2.666)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
42/14 (3.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5B2D0D0.book Page 1 Thursday, January 11, 2007 11:58 AM

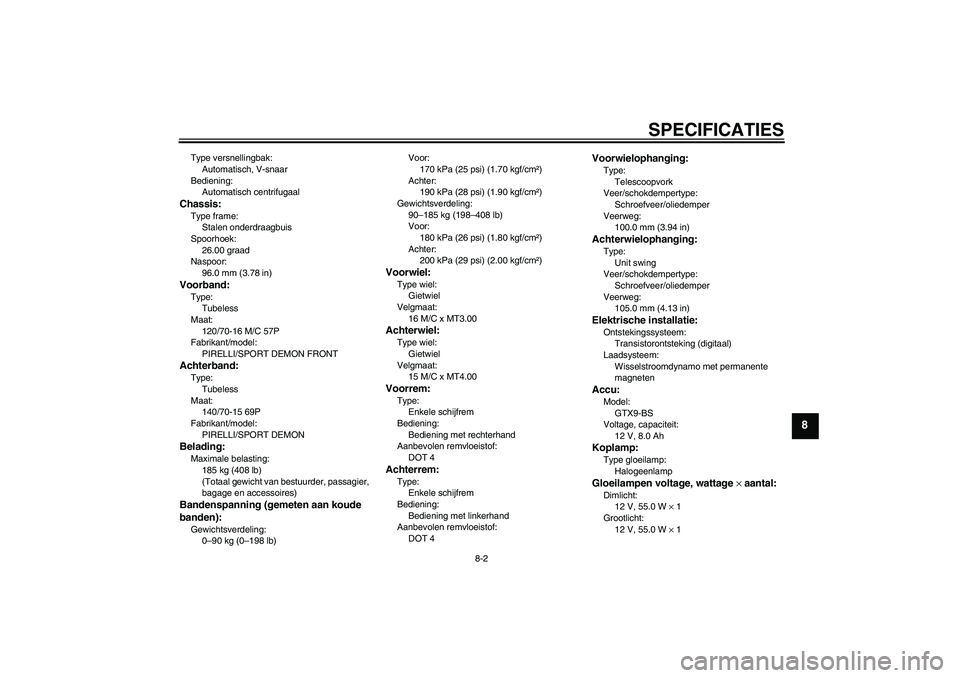

SPECIFICATIES
8-2
8
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaalChassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
26.00 graad
Naspoor:
96.0 mm (3.78 in)Voorband:Type:
Tubeless
Maat:
120/70-16 M/C 57P
Fabrikant/model:
PIRELLI/SPORT DEMON FRONTAchterband:Type:
Tubeless
Maat:
140/70-15 69P
Fabrikant/model:
PIRELLI/SPORT DEMONBelading:Maximale belasting:
185 kg (408 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)Voor:
170 kPa (25 psi) (1.70 kgf/cm²)
Achter:
190 kPa (28 psi) (1.90 kgf/cm²)
Gewichtsverdeling:
90–185 kg (198–408 lb)
Voor:
180 kPa (26 psi) (1.80 kgf/cm²)
Achter:
200 kPa (29 psi) (2.00 kgf/cm²)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
16 M/C x MT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
15 M/C x MT4.00Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
100.0 mm (3.94 in)Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
105.0 mm (4.13 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GTX9-BS
Voltage, capaciteit:
12 V, 8.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Dimlicht:
12 V, 55.0 W × 1
Grootlicht:
12 V, 55.0 W × 1
U5B2D0D0.book Page 2 Thursday, January 11, 2007 11:58 AM

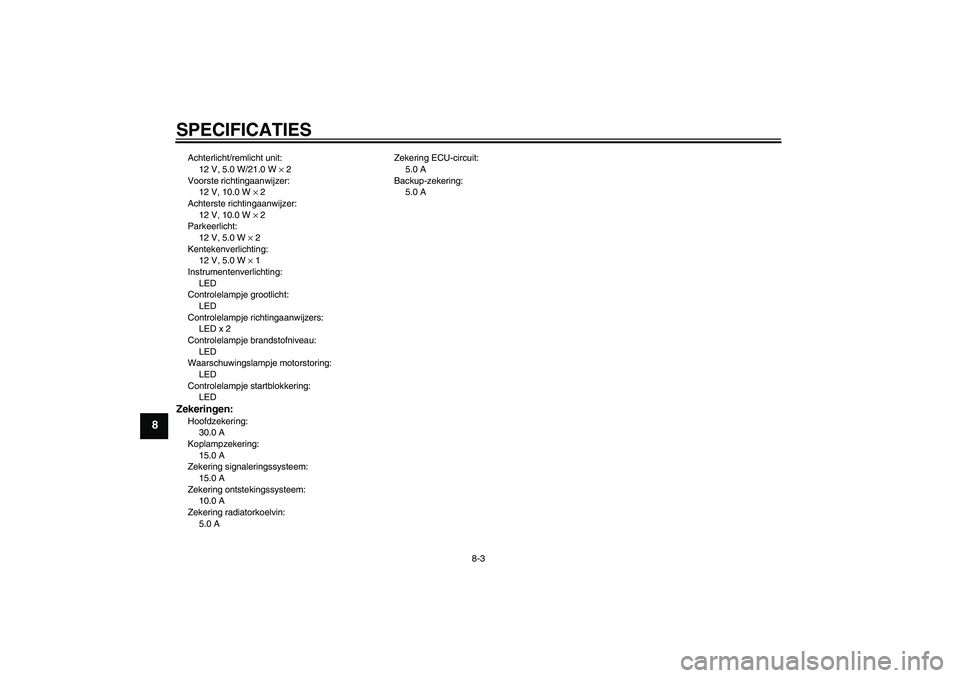

SPECIFICATIES
8-3
8
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
5.0 AZekering ECU-circuit:
5.0 A
Backup-zekering:
5.0 A
U5B2D0D0.book Page 3 Thursday, January 11, 2007 11:58 AM
