YAMAHA XCITY 250 2008 Manuale de Empleo (in Spanish)

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-4
1
No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.


No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre el scooter en un
lugar adecuadamente ventilado.


Pare siempre el motor antes de dejar
el scooter desatendido y quite la llave
del interruptor principal. Cuando esta-
cione el scooter, tenga en cuenta lo si-
guiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione el scooter en un lugar en
el que resulte difícil que los peato-
nes o los niños toquen dichas zonas
calientes.
No estacione el scooter en una
cuesta o sobre suelo blando, ya que
se podría caer.
No estacione el scooter cerca de
una fuente inflamable (p.ej., un ca-
lefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.


En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
SAU10371
Otros aspectos de seguridad en
la conducción

No olvide señalar claramente cuando
vaya a girar.


En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derraparse. Frene lentamente para
detenerse sobre una superficie moja-
da.


Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.


Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.


Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.


Las pastillas de freno se pueden mojar
al lavar el scooter. Si lava el scooter,
revise los frenos antes de conducir.

INFORMACIÓN RELATIVA A LA SEGURIDAD
1-5
1

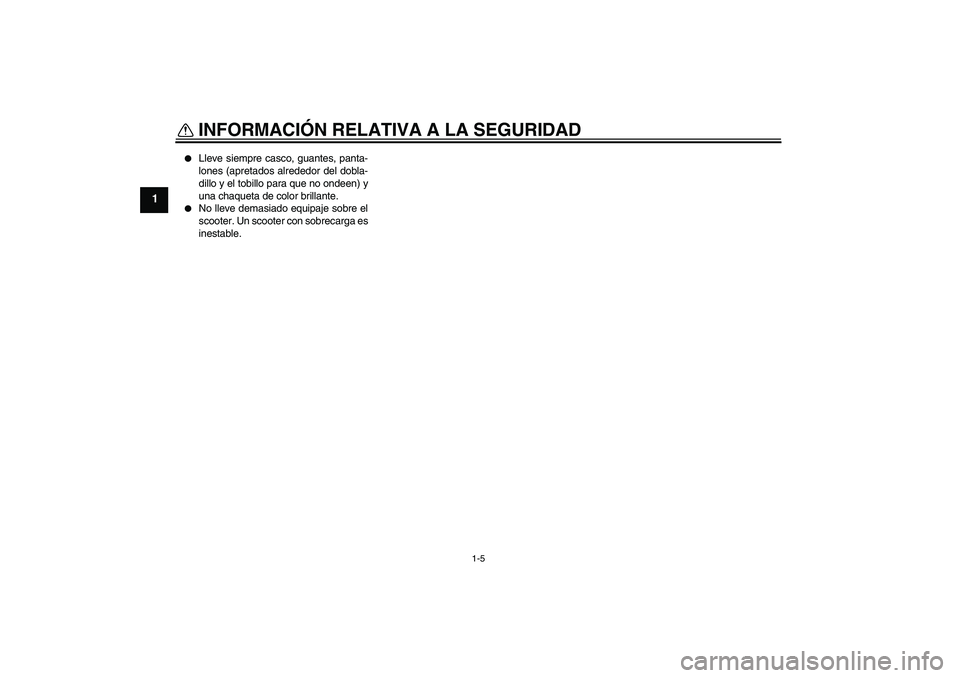

Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.


No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable.

DESCRIPCIÓN
2-1
2

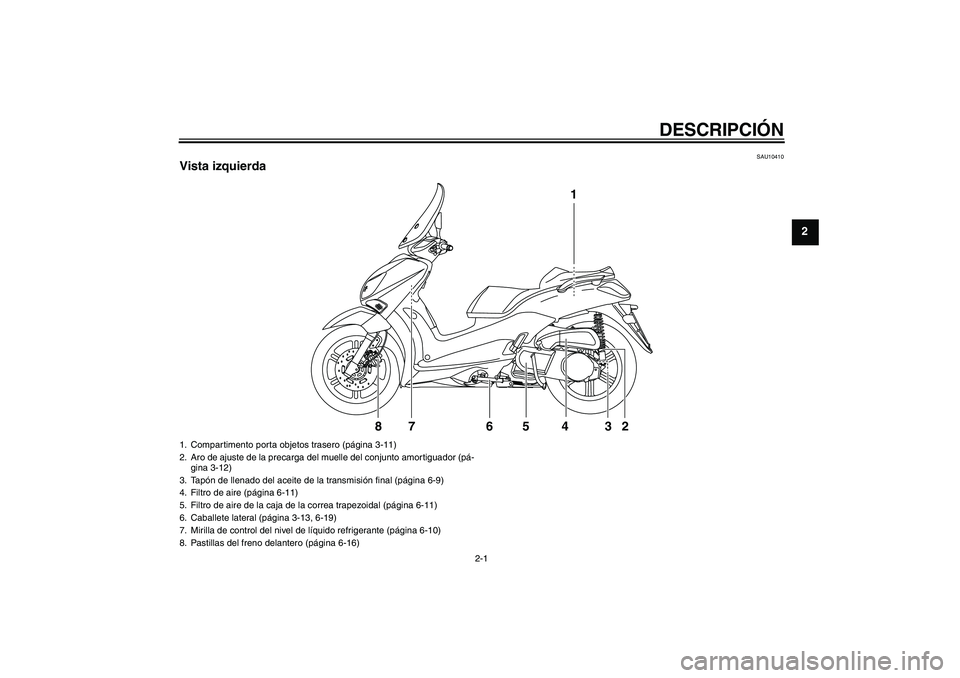

SAU10410
Vista izquierda
1
2 3 4 5 76 8
1. Compartimento porta objetos trasero (página 3-11)
2. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-12)
3. Tapón de llenado del aceite de la transmisión final (página 6-9)
4. Filtro de aire (página 6-11)
5. Filtro de aire de la caja de la correa trapezoidal (página 6-11)
6. Caballete lateral (página 3-13, 6-19)
7. Mirilla de control del nivel de líquido refrigerante (página 6-10)
8. Pastillas del freno delantero (página 6-16)

DESCRIPCIÓN
2-2
2

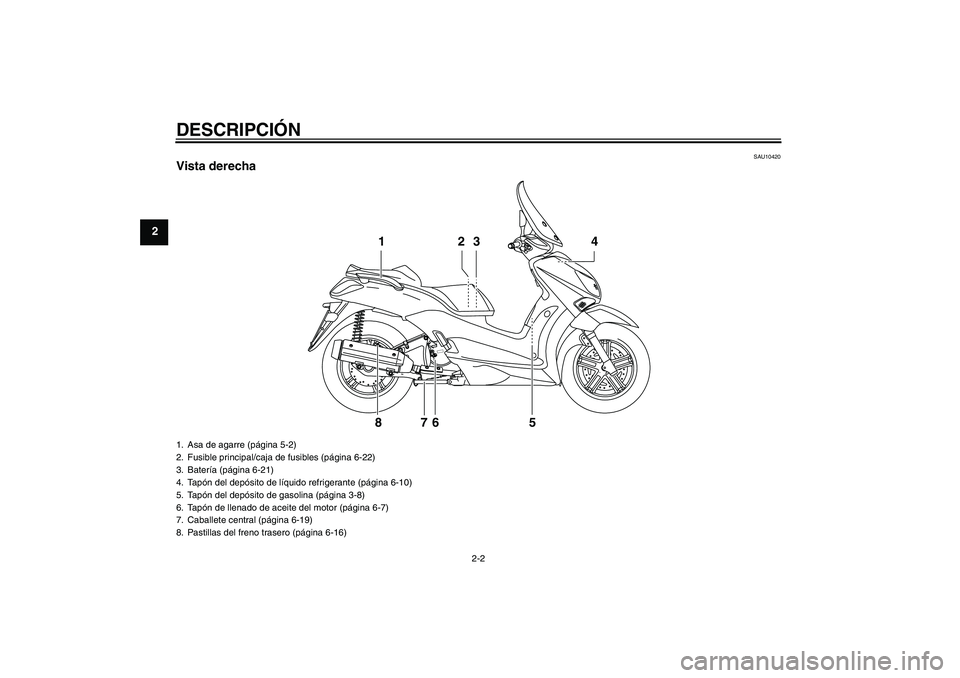

SAU10420
Vista derecha
2 13 4
5 6 7 8
1. Asa de agarre (página 5-2)
2. Fusible principal/caja de fusibles (página 6-22)
3. Batería (página 6-21)
4. Tapón del depósito de líquido refrigerante (página 6-10)
5. Tapón del depósito de gasolina (página 3-8)
6. Tapón de llenado de aceite del motor (página 6-7)
7. Caballete central (página 6-19)
8. Pastillas del freno trasero (página 6-16)

DESCRIPCIÓN
2-3
2

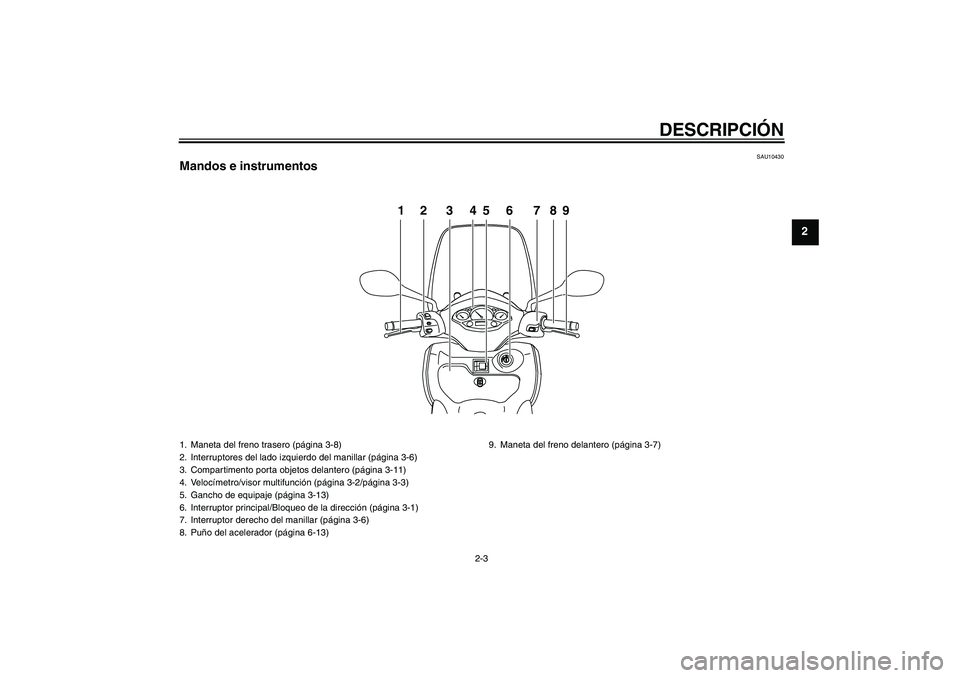

SAU10430
Mandos e instrumentos
PUSHOPEN
12 3456 789
1. Maneta del freno trasero (página 3-8)
2. Interruptores del lado izquierdo del manillar (página 3-6)
3. Compartimento porta objetos delantero (página 3-11)
4. Velocímetro/visor multifunción (página 3-2/página 3-3)
5. Gancho de equipaje (página 3-13)
6. Interruptor principal/Bloqueo de la dirección (página 3-1)
7. Interruptor derecho del manillar (página 3-6)
8. Puño del acelerador (página 6-13)9. Maneta del freno delantero (página 3-7)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3

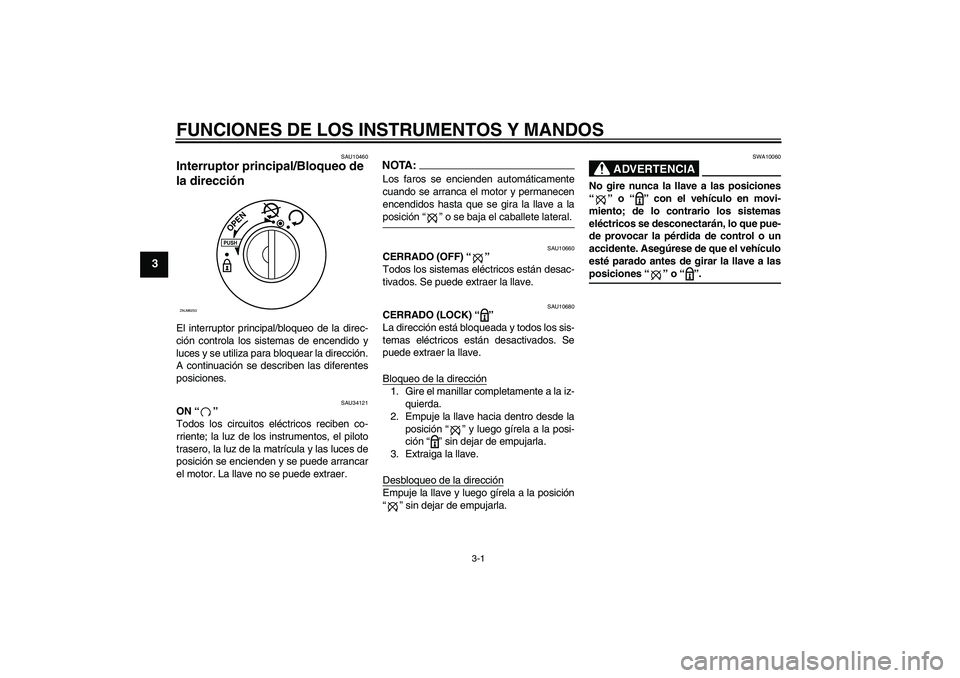

SAU10460
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAU34121
ON “”
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y las luces de
posición se encienden y se puede arrancar
el motor. La llave no se puede extraer.
NOTA:Los faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a laposición “” o se baja el caballete lateral.
SAU10660
CERRADO (OFF) “”
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10680
CERRADO (LOCK) “”
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Bloqueo de la dirección1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “” y luego gírela a la posi-
ción “” sin dejar de empujarla.
3. Extraiga la llave.
Desbloqueo de la direcciónEmpuje la llave y luego gírela a la posición
“” sin dejar de empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“” o “” con el vehículo en movi-
miento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “” o “”.
PUSHOPEN
ZAUM0253

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11480
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende cuando un
circuito eléctrico de control del motor está
averiado. Cuando ocurra esto, haga revisar
el sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU11591
Velocímetro SOLO REINO UNIDO
El velocímetro muestra la velocidad de des-
plazamiento.
1. Luz indicadora de la luz de carretera “”
2. Luz indicadora de intermitencia izquierda
“”
3. Luz indicadora de intermitencia derecha
“”
4. Luz de aviso de avería del motor “”
12 3 4
ZAUM0635
1. Velocímetro
1. Velocímetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAUM1470
Medidor de gasolina El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. La aguja
se desplaza hacia la “E” (Vacío) a medida
que disminuye el nivel de gasolina. Cuando
el nivel de gasolina en el depósito llega a
aproximadamente 2.7 L (0.72 US gal) (0.60
Imp.gal), la luz de aviso del nivel de gasoli-
na se enciende y el visor multifunción pasa
automáticamente a indicar “Trip/fuel” (cuen-
takilómetros parcial/gasolina). (Véase la
página 3-3.) Cuando ocurra esto, ponga ga-
solina lo antes posible.NOTA:No deje que el depósito de gasolina se va-cíe completamente.
SAU12171
Medidor de la temperatura del re-
frigerante Con la llave en la posición “”, el medidor
de la temperatura del refrigerante indica la
temperatura de éste. La temperatura del re-
frigerante varía con los cambios de tiempo
y con la carga del motor. Si la aguja llega a
la zona roja o entra en ella, pare el vehículo
y deje que se enfríe el motor. (Véase la pá-
gina 6-28.)ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
SAUM2050
Visor multifunción El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez,
el tiempo transcurrido desde que se
pusieron a cero y la velocidad media
durante ese tiempo)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)


un reloj
1. Medidor de gasolina
2. Luz de aviso del nivel de gasolina1
2ZAUM0638
1. Zona roja
1
ZAUM0639
1. Botón “MODE”
2. Visor multifunción
3. Botón “SET” (programar)
1
2
3
ZAUM0640

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3


un indicador de la temperatura am-
biente


un indicador de cambio de aceite (que
se enciende cuando se debe cambiar
el aceite del motor)
NOTA :

En el Reino Unido, la distancia recorri-
da se indica en millas y la temperatura
en °F.


En el resto de los países, la distancia
recorrida se indica en kilómetros y latemperatura en °C.
Modos cuentakilómetros y cuentakiló-
metros parcial
Pulsando el botón “MODE” la indicación
cambia entre cuentakilómetros “Total” y
cuentakilómetros parcial “Trip” en el orden
siguiente:
Total → Trip 1 → Trip 2 →Trip/fuel → Total
NOTA :

El cuentakilómetros Trip/fuel (cuenta-
kilómetros parcial en reserva de gaso-
lina) sólo se activa cuando se
enciende la luz de aviso del nivel de
gasolina.


El cuentakilómetros Trip 2 se pone a
cero automáticamente después de gi-
rar la llave a la posición “” y cuandohan pasado dos horas.
Al pulsar el botón “SET” cuando está activa-
do el cuentakilómetros parcial, la indicación
cambia entre las diferentes funciones de
cuentakilómetros parcial en el orden si-
guiente:Trip 1 o Trip 2 → Time (tiempo) 1 o 2 →
Average speed (velocidad media) 1 o 2 →
Trip 1 o Trip 2
Si la luz de aviso del nivel de gasolina se
enciende (Véase la página 3-3.), la indica-
ción cambia automáticamente a cuentakiló-
metros parcial en reserva de gasolina
“Trip/fuel” y se inicia la cuenta de la distan-
cia recorrida desde ese punto. En ese caso,
al pulsar el botón “MODE” la indicación en-
tre los diferentes modos de cuentakilóme-
tros parcial y cuentakilómetros cambia en el
orden siguiente:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel
1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Distancia
2. Tiempo
3. Velocidad media
"Set"
"Set""Set"
12
3
ZAUM0392

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “MO-
DE” y seguidamente pulse el botón “SET”
durante al menos un segundo. Si no pone a
cero de forma manual el cuentakilómetros
parcial en reserva de gasolina, este se pon-
drá a cero automáticamente y se restable-
cerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Modo reloj
Para poner el reloj en hora:
1. Cuando el visor se encuentra en el
modo “Total”, pulse el botón “SET” du-
rante al menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“SET” para ajustar las horas.3. Pulse el botón “MODE” y los dígitos de
los minutos empezarán a parpadear.
4. Pulse el botón “SET” para ajustar los
minutos.
5. Pulse el botón “MODE” y luego suélte-
lo para iniciar el reloj. El visor vuelve al
modo “Total”.Indicador de la temperatura ambiente
Este indicador muestra la temperatura am-
biente, de –30 °C (–86 °F) a 50 °C (122 °F).
El indicador de aviso de hielo “” se en-
ciende automáticamente cuando la tempe-
ratura es inferior a 3 °C (37.4 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Indicador de aviso de hielo “”
2. Signo negativo
3. Temperatura1
2
3ZAUM0396
