YAMAHA XCITY 250 2008 Manuale duso (in Italian)

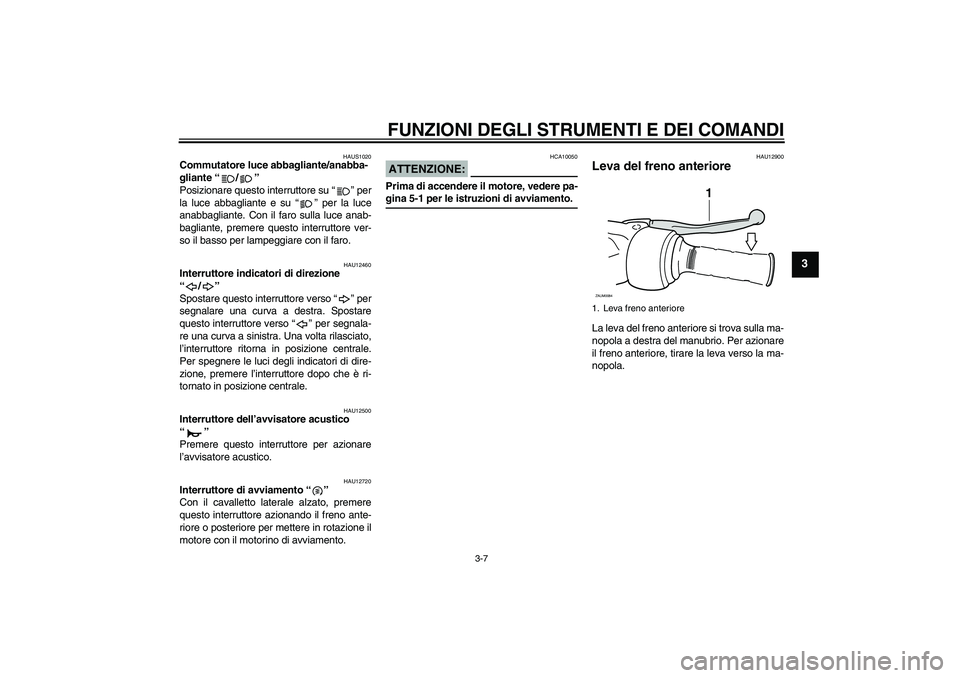

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
HAUS1020
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante. Con il faro sulla luce anab-
bagliante, premere questo interruttore ver-
so il basso per lampeggiare con il faro.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12720
Interruttore di avviamento “”
Con il cavalletto laterale alzato, premere
questo interruttore azionando il freno ante-
riore o posteriore per mettere in rotazione il
motore con il motorino di avviamento.
ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
HAU12900
Leva del freno anteriore La leva del freno anteriore si trova sulla ma-
nopola a destra del manubrio. Per azionare
il freno anteriore, tirare la leva verso la ma-
nopola.1. Leva freno anteriore
1
ZAUM0084

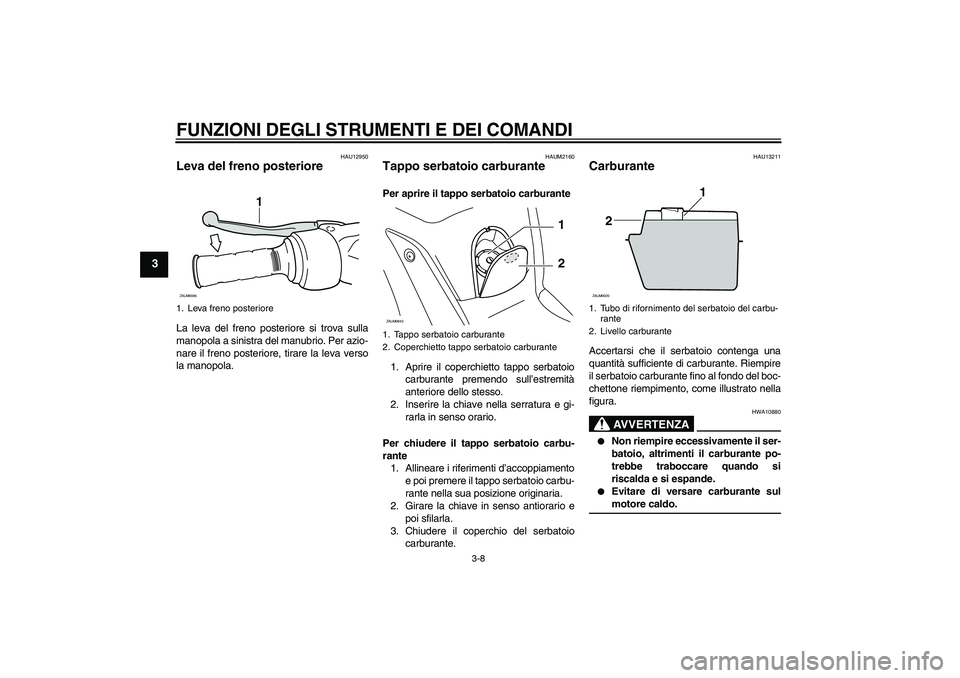

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
HAU12950
Leva del freno posteriore La leva del freno posteriore si trova sulla
manopola a sinistra del manubrio. Per azio-
nare il freno posteriore, tirare la leva verso
la manopola.
HAUM2160
Tappo serbatoio carburante Per aprire il tappo serbatoio carburante
1. Aprire il coperchietto tappo serbatoio
carburante premendo sull’estremità
anteriore dello stesso.
2. Inserire la chiave nella serratura e gi-
rarla in senso orario.
Per chiudere il tappo serbatoio carbu-
rante
1. Allineare i riferimenti d’accoppiamento
e poi premere il tappo serbatoio carbu-
rante nella sua posizione originaria.
2. Girare la chiave in senso antiorario e
poi sfilarla.
3. Chiudere il coperchio del serbatoio
carburante.
HAU13211
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Riempire
il serbatoio carburante fino al fondo del boc-
chettone riempimento, come illustrato nella
figura.
AVVERTENZA
HWA10880


Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.


Evitare di versare carburante sulmotore caldo.
1. Leva freno posteriore
1
ZAUM0085
1. Tappo serbatoio carburante
2. Coperchietto tappo serbatoio carburanteZAUM0643
1
2
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
1
2
ZAUM0020

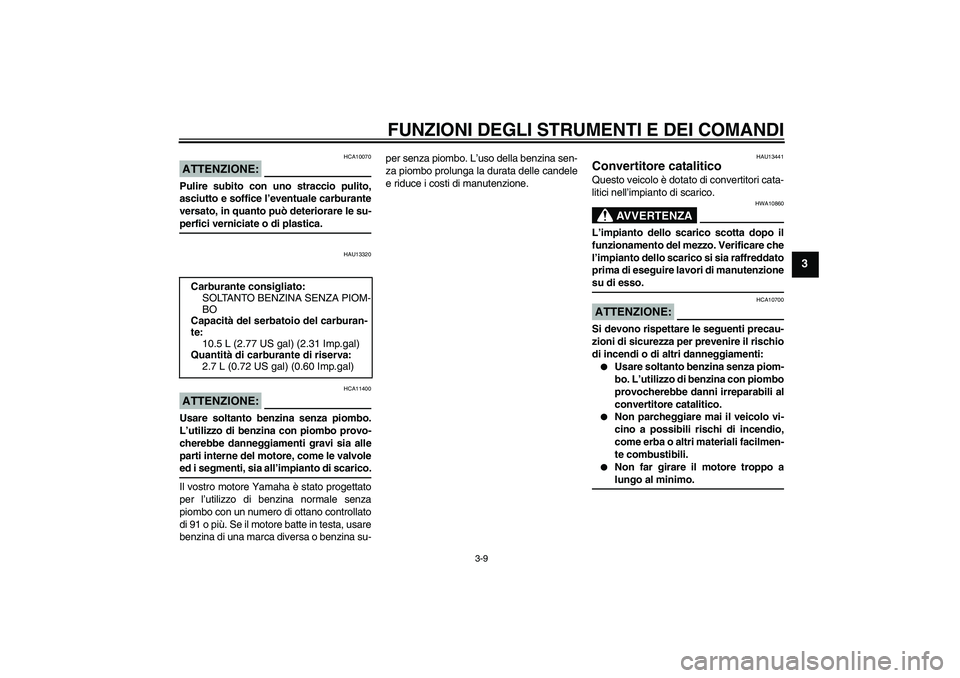

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13320
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
HAU13441
Convertitore catalitico Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:

Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.


Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.


Non far girare il motore troppo alungo al minimo. Carburante consigliato:
SOLTANTO BENZINA SENZA PIOM-
BO
Capacità del serbatoio del carburan-
te:
10.5 L (2.77 US gal) (2.31 Imp.gal)
Quantità di carburante di riserva:
2.7 L (0.72 US gal) (0.60 Imp.gal)

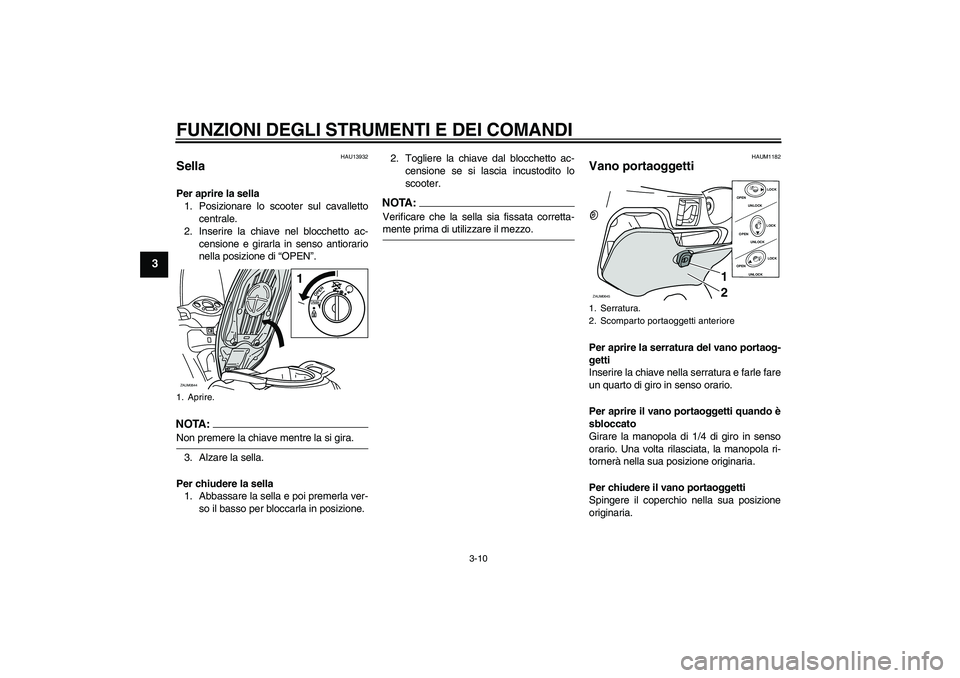

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
HAU13932
Sella Per aprire la sella
1. Posizionare lo scooter sul cavalletto
centrale.
2. Inserire la chiave nel blocchetto ac-
censione e girarla in senso antiorario
nella posizione di “OPEN”.NOTA:Non premere la chiave mentre la si gira.
3. Alzare la sella.
Per chiudere la sella
1. Abbassare la sella e poi premerla ver-
so il basso per bloccarla in posizione.2. Togliere la chiave dal blocchetto ac-
censione se si lascia incustodito lo
scooter.
NOTA:Verificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAUM1182
Vano portaoggetti Per aprire la serratura del vano portaog-
getti
Inserire la chiave nella serratura e farle fare
un quarto di giro in senso orario.
Per aprire il vano portaoggetti quando è
sbloccato
Girare la manopola di 1/4 di giro in senso
orario. Una volta rilasciata, la manopola ri-
tornerà nella sua posizione originaria.
Per chiudere il vano portaoggetti
Spingere il coperchio nella sua posizione
originaria.
1. Aprire.ZAUM0644
PUSHOPEN
1
1. Serratura.
2. Scomparto portaoggetti anterioreZAUM0645
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2

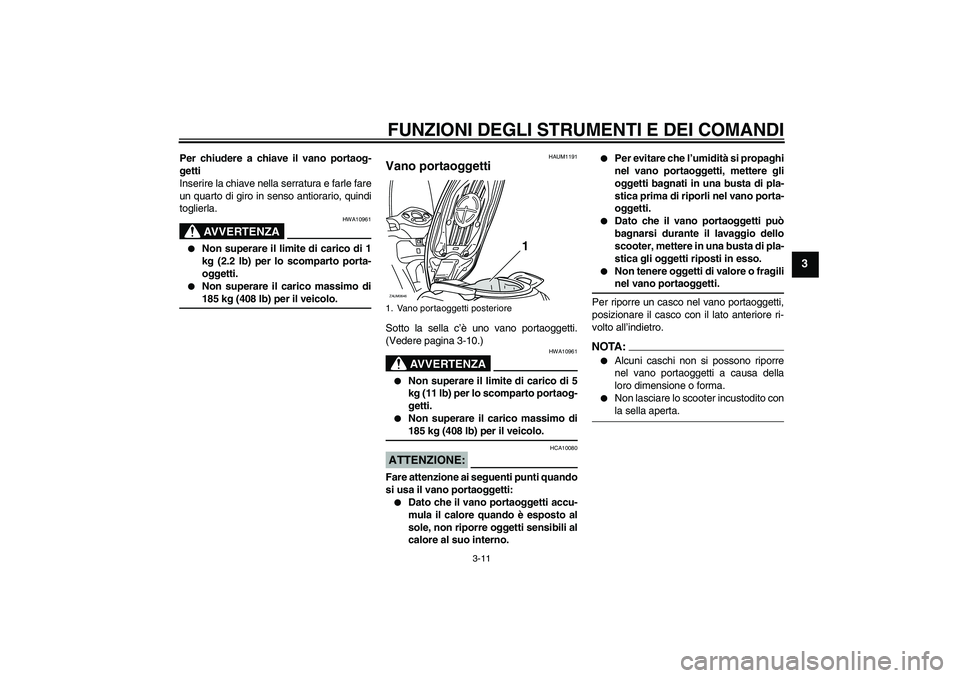

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
Per chiudere a chiave il vano portaog-
getti
Inserire la chiave nella serratura e farle fare
un quarto di giro in senso antiorario, quindi
toglierla.
AVVERTENZA
HWA10961


Non superare il limite di carico di 1
kg (2.2 lb) per lo scomparto porta-
oggetti.


Non superare il carico massimo di185 kg (408 lb) per il veicolo.
HAUM1191
Vano portaoggetti Sotto la sella c’è uno vano portaoggetti.
(Vedere pagina 3-10.)
AVVERTENZA
HWA10961


Non superare il limite di carico di 5
kg (11 lb) per lo scomparto portaog-
getti.


Non superare il carico massimo di185 kg (408 lb) per il veicolo.
ATTENZIONE:
HCA10080
Fare attenzione ai seguenti punti quando
si usa il vano portaoggetti:

Dato che il vano portaoggetti accu-
mula il calore quando è esposto al
sole, non riporre oggetti sensibili al
calore al suo interno.


Per evitare che l’umidità si propaghi
nel vano portaoggetti, mettere gli
oggetti bagnati in una busta di pla-
stica prima di riporli nel vano porta-
oggetti.


Dato che il vano portaoggetti può
bagnarsi durante il lavaggio dello
scooter, mettere in una busta di pla-
stica gli oggetti riposti in esso.


Non tenere oggetti di valore o fragilinel vano portaoggetti.
Per riporre un casco nel vano portaoggetti,
posizionare il casco con il lato anteriore ri-
volto all’indietro.
NOTA:

Alcuni caschi non si possono riporre
nel vano portaoggetti a causa della
loro dimensione o forma.


Non lasciare lo scooter incustodito conla sella aperta.
1. Vano portaoggetti posterioreZAUM0646
1

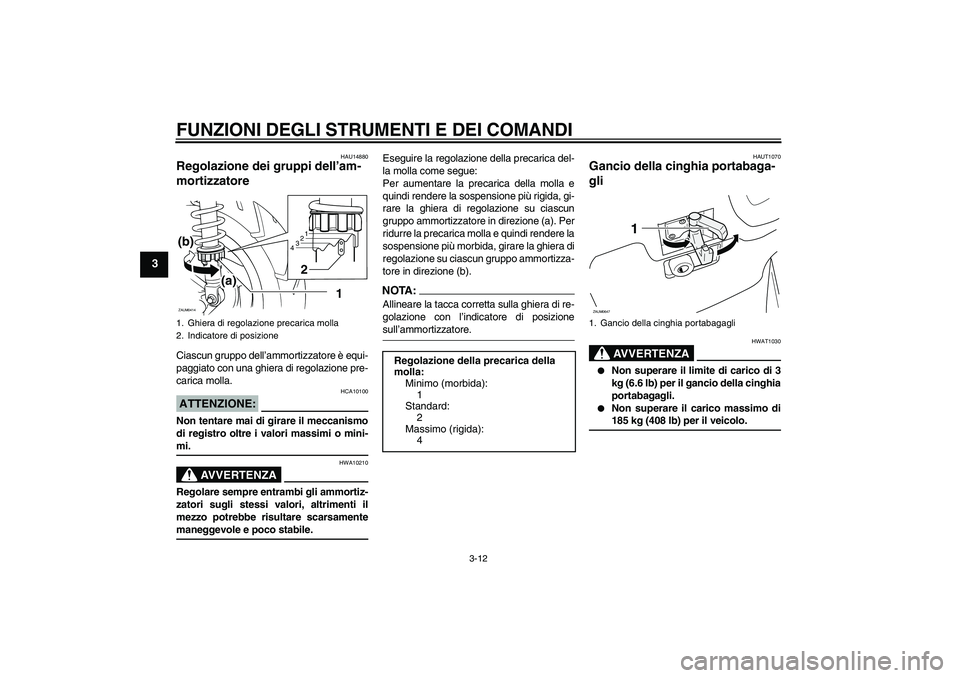

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU14880
Regolazione dei gruppi dell’am-
mortizzatore Ciascun gruppo dell’ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
AVVERTENZA
HWA10210
Regolare sempre entrambi gli ammortiz-
zatori sugli stessi valori, altrimenti il
mezzo potrebbe risultare scarsamentemaneggevole e poco stabile.Eseguire la regolazione della precarica del-
la molla come segue:
Per aumentare la precarica della molla e
quindi rendere la sospensione più rigida, gi-
rare la ghiera di regolazione su ciascun
gruppo ammortizzatore in direzione (a). Per
ridurre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione su ciascun gruppo ammortizza-
tore in direzione (b).
NOTA:Allineare la tacca corretta sulla ghiera di re-
golazione con l’indicatore di posizionesull’ammortizzatore.
HAUT1070
Gancio della cinghia portabaga-
gli
AVVERTENZA
HWAT1030


Non superare il limite di carico di 3
kg (6.6 lb) per il gancio della cinghia
portabagagli.


Non superare il carico massimo di185 kg (408 lb) per il veicolo.
1. Ghiera di regolazione precarica molla
2. Indicatore di posizione
1
2
3
4
1
2
(b)
(a)
ZAUM0414
Regolazione della precarica della
molla:
Minimo (morbida):
1
Standard:
2
Massimo (rigida):
4
1. Gancio della cinghia portabagagli
1
ZAUM0647

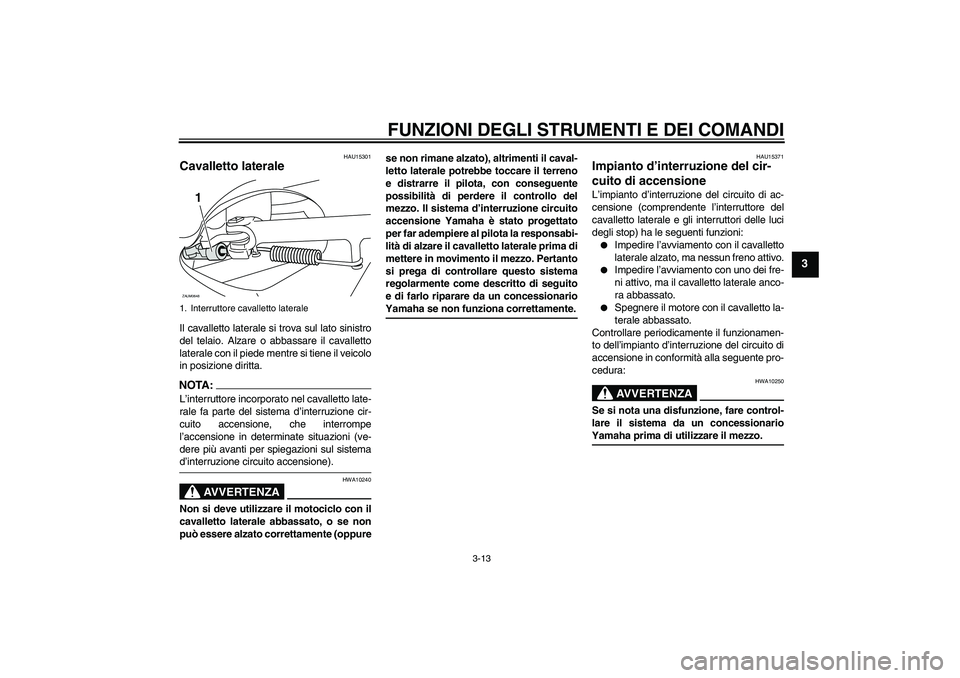

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA :
L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppurese non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
regolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
HAU15371
Impianto d’interruzione del cir-
cuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale e gli interruttori delle luci
degli stop) ha le seguenti funzioni:

Impedire l’avviamento con il cavalletto
laterale alzato, ma nessun freno attivo.


Impedire l’avviamento con uno dei fre-
ni attivo, ma il cavalletto laterale anco-
ra abbassato.


Spegnere il motore con il cavalletto la-
terale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.
1. Interruttore cavalletto lateraleZAUM0648
1

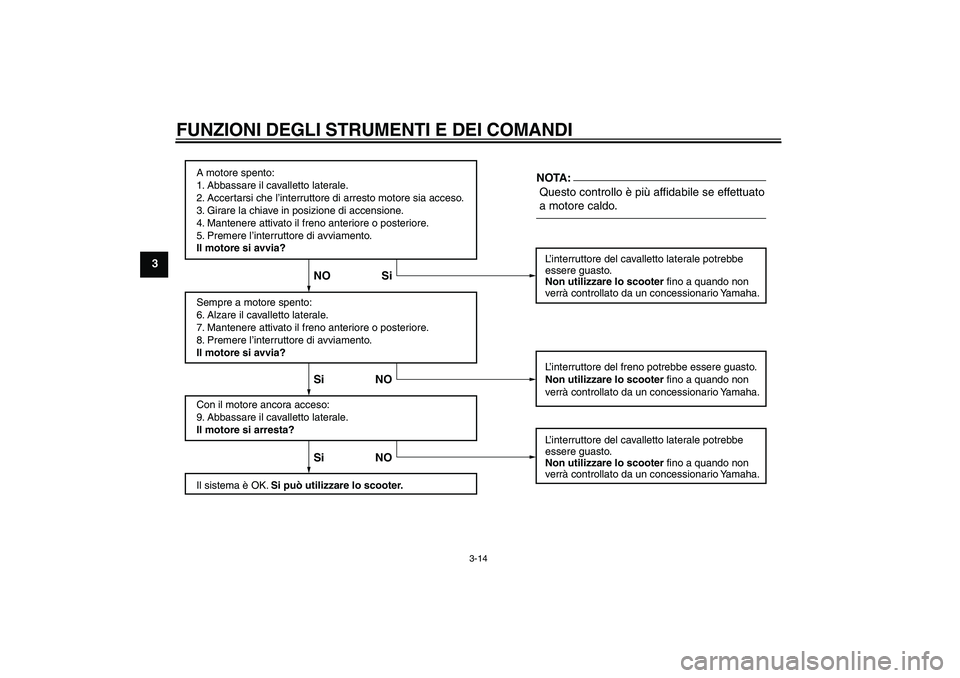

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mantenere attivato il freno anteriore o posteriore.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Sempre a motore spento:
6. Alzare il cavalletto laterale.
7. Mantenere attivato il freno anteriore o posteriore.
8. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Il sistema è OK. Si può utilizzare lo scooter.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del freno potrebbe essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare lo scooter fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO NO SiNOTA:

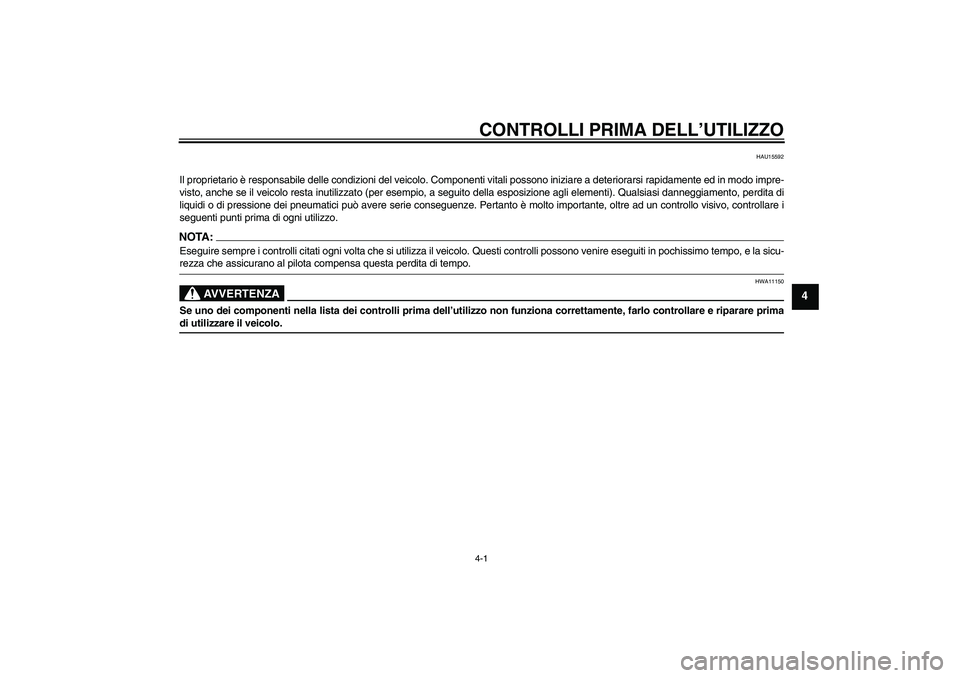

CONTROLLI PRIMA DELL’UTILIZZO4-1
4
HAU15592
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.

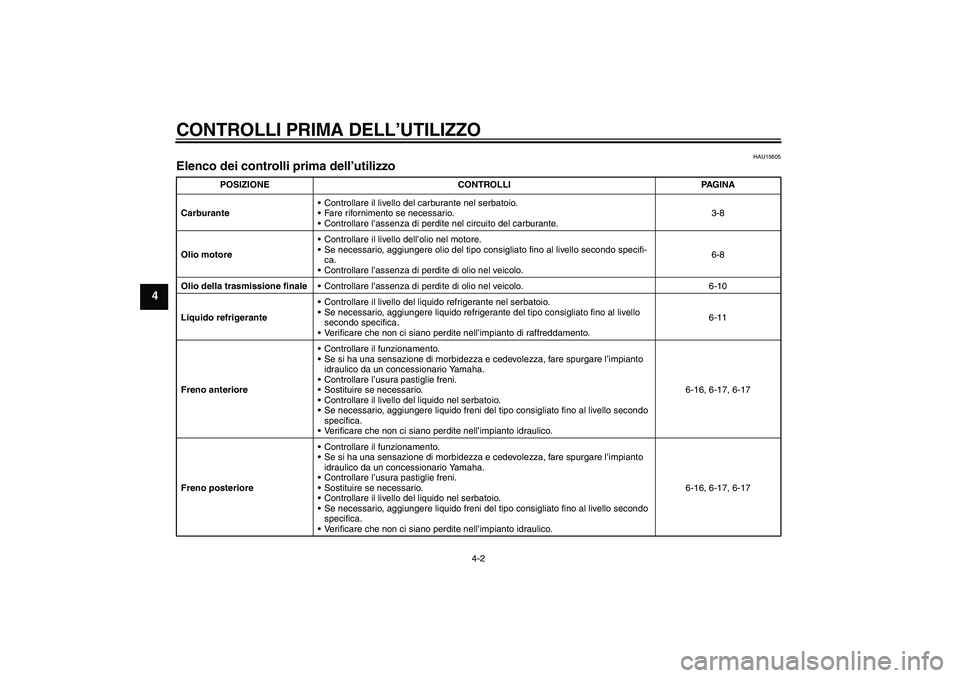

CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
HAU15605
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-8
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-8
Olio della trasmissione finaleControllare l’assenza di perdite di olio nel veicolo. 6-10
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-11
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-16, 6-17, 6-17
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-16, 6-17, 6-17
