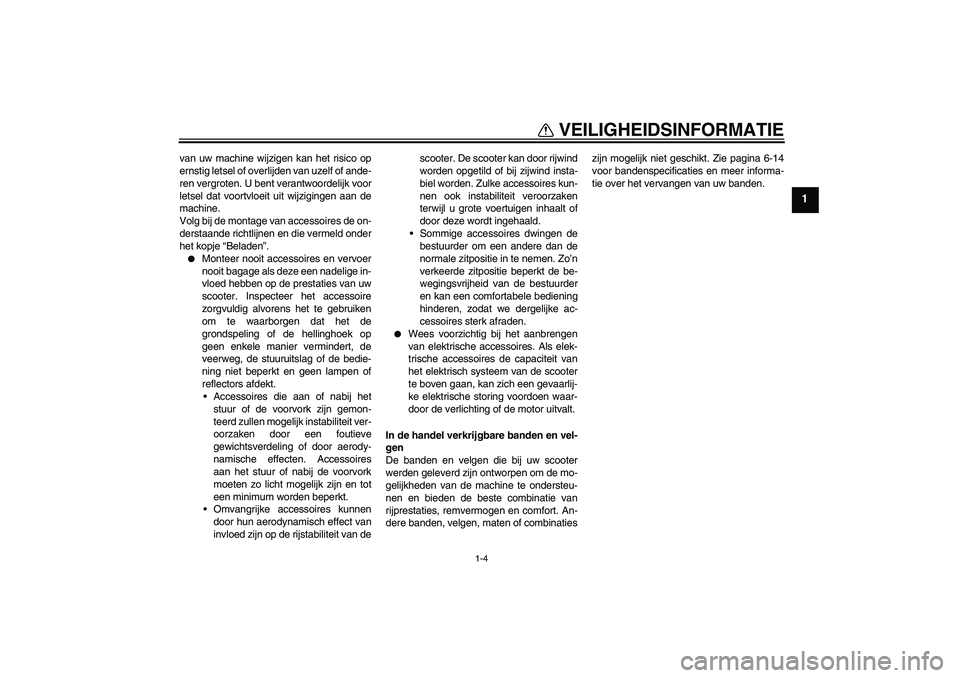

VEILIGHEIDSINFORMATIE
1-4
1
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.

Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
scooter. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de
grondspeling of de hellinghoek op
geen enkele manier vermindert, de
veerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
 Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
 Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van descooter. De scooter kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
 Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scooter
te boven gaan, kan zich een gevaarlij-
ke elektrische storing voordoen waar-
door de verlichting of de motor uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinatieszijn mogelijk niet geschikt. Zie pagina 6-14
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U5B2D1D0.book Page 4 Tuesday, July 22, 2008 10:06 AM

VEILIGHEIDSINFORMATIE
1-5
1
DAU10372

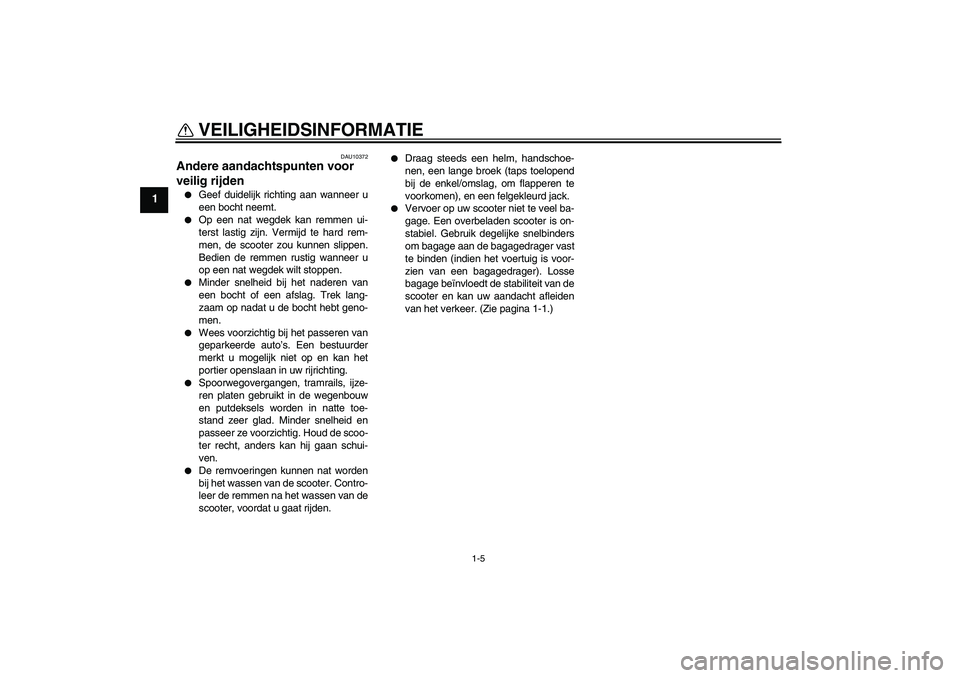

Andere aandachtspunten voor
veilig rijden

Geef duidelijk richting aan wanneer u
een bocht neemt.


Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.


Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.


Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.


Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de scoo-
ter recht, anders kan hij gaan schui-
ven.


De remvoeringen kunnen nat worden
bij het wassen van de scooter. Contro-
leer de remmen na het wassen van de
scooter, voordat u gaat rijden.


Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.


Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van de
scooter en kan uw aandacht afleiden
van het verkeer. (Zie pagina 1-1.)
U5B2D1D0.book Page 5 Tuesday, July 22, 2008 10:06 AM

BESCHRIJVING
2-1
2
DAU32220

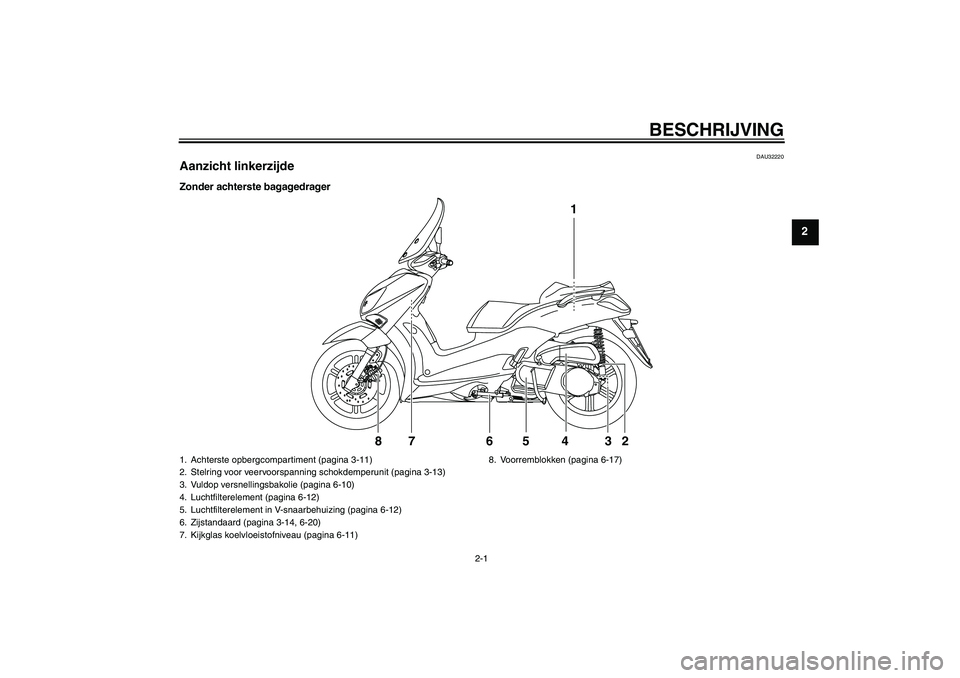

Aanzicht linkerzijdeZonder achterste bagagedrager
1
2 3 4 5 76 8
1. Achterste opbergcompartiment (pagina 3-11)
2. Stelring voor veervoorspanning schokdemperunit (pagina 3-13)
3. Vuldop versnellingsbakolie (pagina 6-10)
4. Luchtfilterelement (pagina 6-12)
5. Luchtfilterelement in V-snaarbehuizing (pagina 6-12)
6. Zijstandaard (pagina 3-14, 6-20)
7. Kijkglas koelvloeistofniveau (pagina 6-11)8. Voorremblokken (pagina 6-17)
U5B2D1D0.book Page 1 Tuesday, July 22, 2008 10:06 AM

BESCHRIJVING
2-2
2

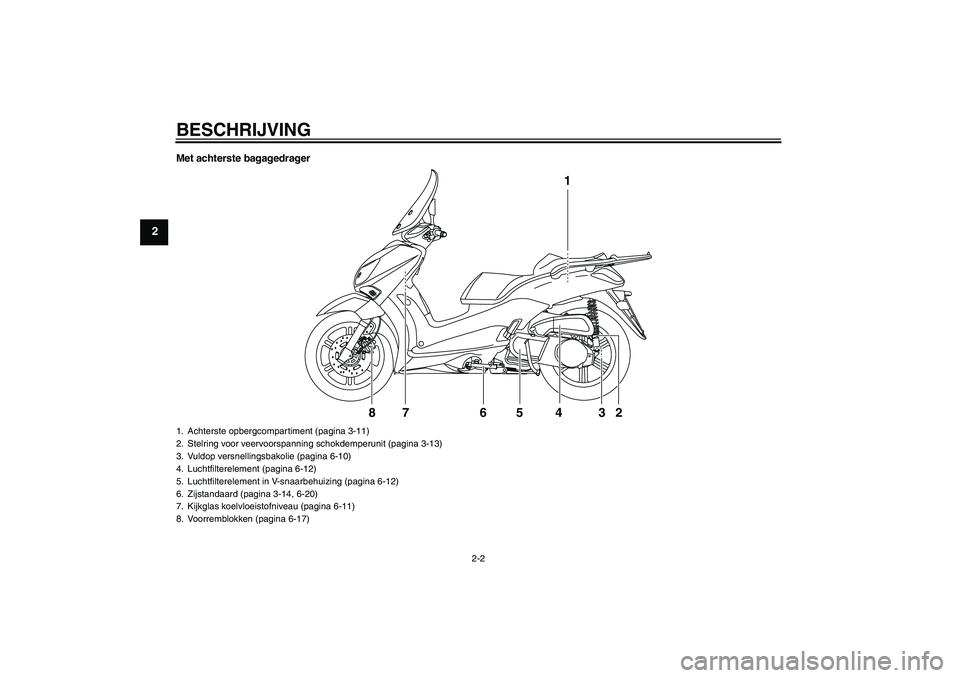

Met achterste bagagedrager
1
2 3 4 5 76 8
1. Achterste opbergcompartiment (pagina 3-11)
2. Stelring voor veervoorspanning schokdemperunit (pagina 3-13)
3. Vuldop versnellingsbakolie (pagina 6-10)
4. Luchtfilterelement (pagina 6-12)
5. Luchtfilterelement in V-snaarbehuizing (pagina 6-12)
6. Zijstandaard (pagina 3-14, 6-20)
7. Kijkglas koelvloeistofniveau (pagina 6-11)
8. Voorremblokken (pagina 6-17)U5B2D1D0.book Page 2 Tuesday, July 22, 2008 10:06 AM

BESCHRIJVING
2-3
2
DAU32230

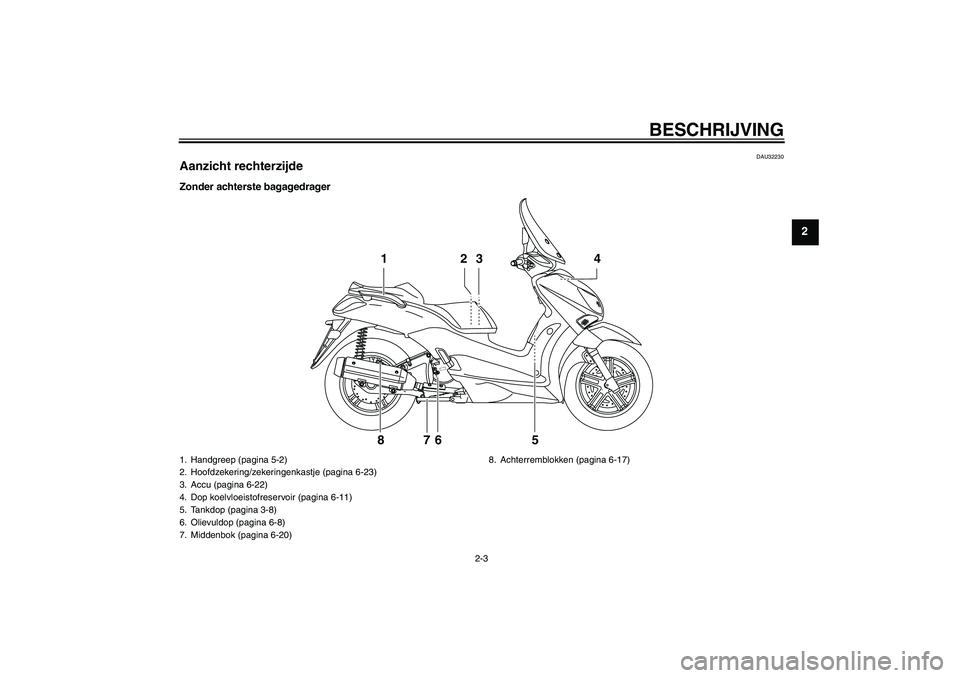

Aanzicht rechterzijdeZonder achterste bagagedrager
2 13 4
5 6 7 8
1. Handgreep (pagina 5-2)
2. Hoofdzekering/zekeringenkastje (pagina 6-23)
3. Accu (pagina 6-22)
4. Dop koelvloeistofreservoir (pagina 6-11)
5. Tankdop (pagina 3-8)
6. Olievuldop (pagina 6-8)
7. Middenbok (pagina 6-20)8. Achterremblokken (pagina 6-17)
U5B2D1D0.book Page 3 Tuesday, July 22, 2008 10:06 AM

BESCHRIJVING
2-4
2

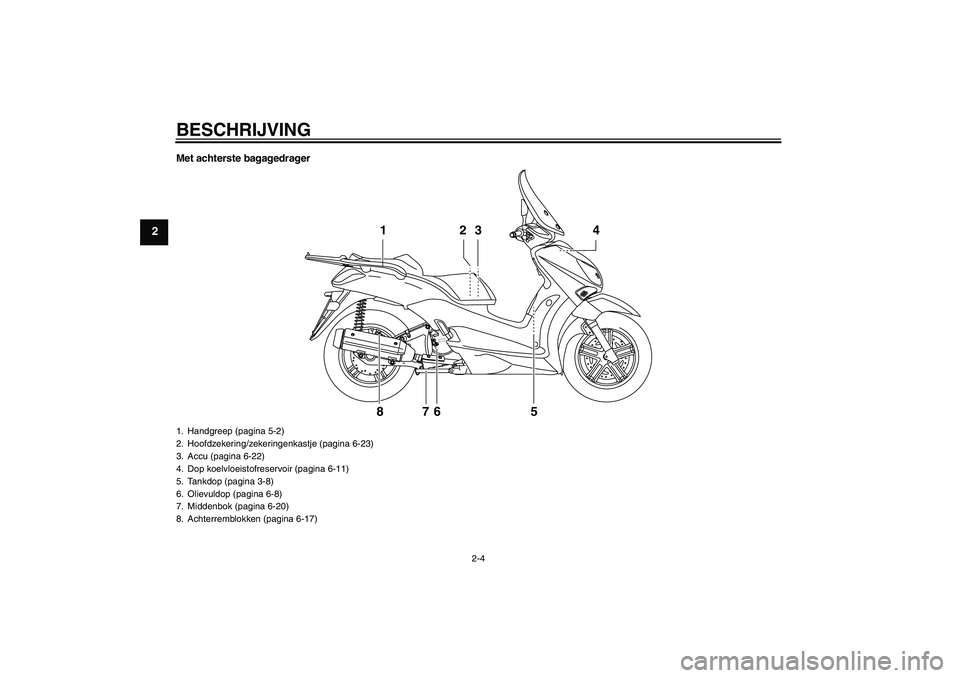

Met achterste bagagedrager
2 13 4
5 6 7 8
1. Handgreep (pagina 5-2)
2. Hoofdzekering/zekeringenkastje (pagina 6-23)
3. Accu (pagina 6-22)
4. Dop koelvloeistofreservoir (pagina 6-11)
5. Tankdop (pagina 3-8)
6. Olievuldop (pagina 6-8)
7. Middenbok (pagina 6-20)
8. Achterremblokken (pagina 6-17)U5B2D1D0.book Page 4 Tuesday, July 22, 2008 10:06 AM

BESCHRIJVING
2-5
2
DAU10430

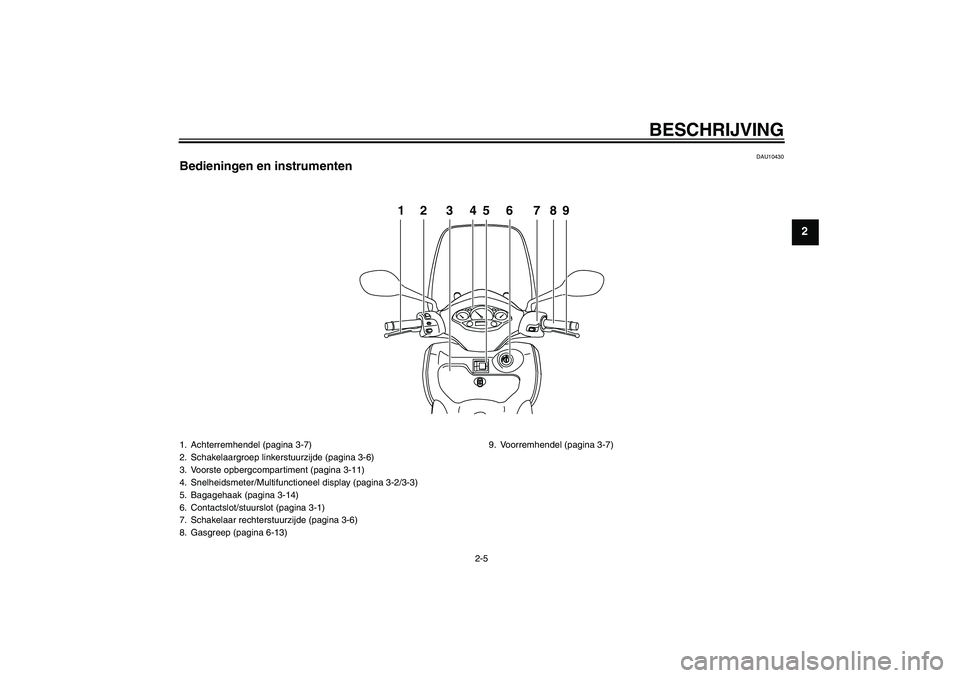

Bedieningen en instrumenten
PUSHOPEN
12 3456 789
1. Achterremhendel (pagina 3-7)
2. Schakelaargroep linkerstuurzijde (pagina 3-6)
3. Voorste opbergcompartiment (pagina 3-11)
4. Snelheidsmeter/Multifunctioneel display (pagina 3-2/3-3)
5. Bagagehaak (pagina 3-14)
6. Contactslot/stuurslot (pagina 3-1)
7. Schakelaar rechterstuurzijde (pagina 3-6)
8. Gasgreep (pagina 6-13)9. Voorremhendel (pagina 3-7)
U5B2D1D0.book Page 5 Tuesday, July 22, 2008 10:06 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10460

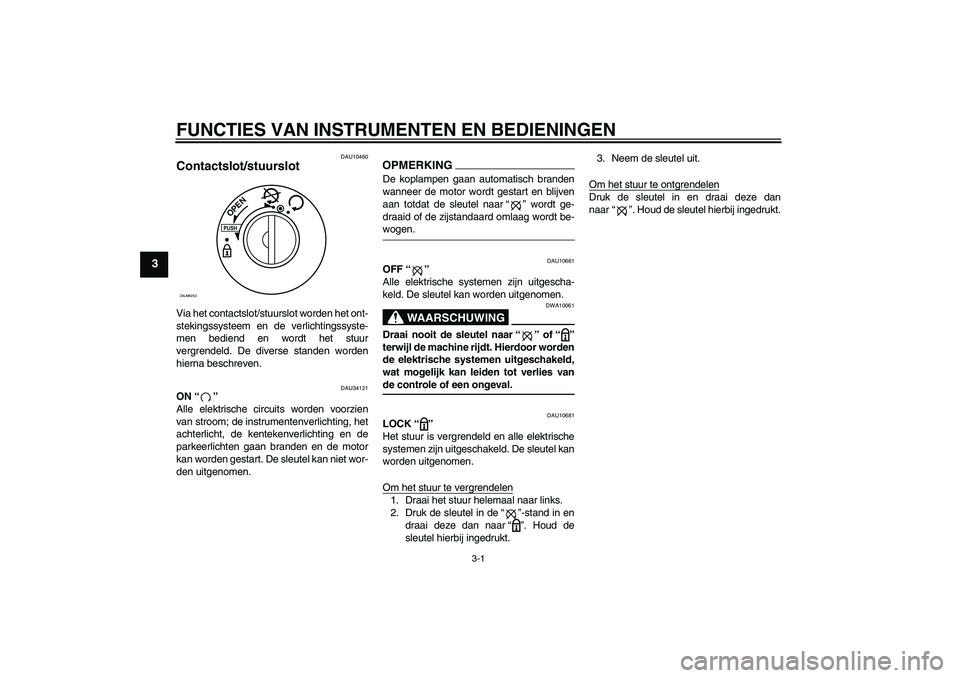

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.
DAU34121
ON“”
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en de
parkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKINGDe koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar“” wordt ge-
draaid of de zijstandaard omlaag wordt be-wogen.
DAU10661
OFF“”
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar“” of“”
terwijl de machine rijdt. Hierdoor worden
de elektrische systemen uitgeschakeld,
wat mogelijk kan leiden tot verlies vande controle of een ongeval.
DAU10681
LOCK“”
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de“”-stand in en
draai deze dan naar“”. Houd de
sleutel hierbij ingedrukt.3. Neem de sleutel uit.
Om het stuur te ontgrendelen
Druk de sleutel in en draai deze dan
naar“”. Houd de sleutel hierbij ingedrukt.
PUSHOPEN
ZAUM0253
U5B2D1D0.book Page 1 Tuesday, July 22, 2008 10:06 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU11003

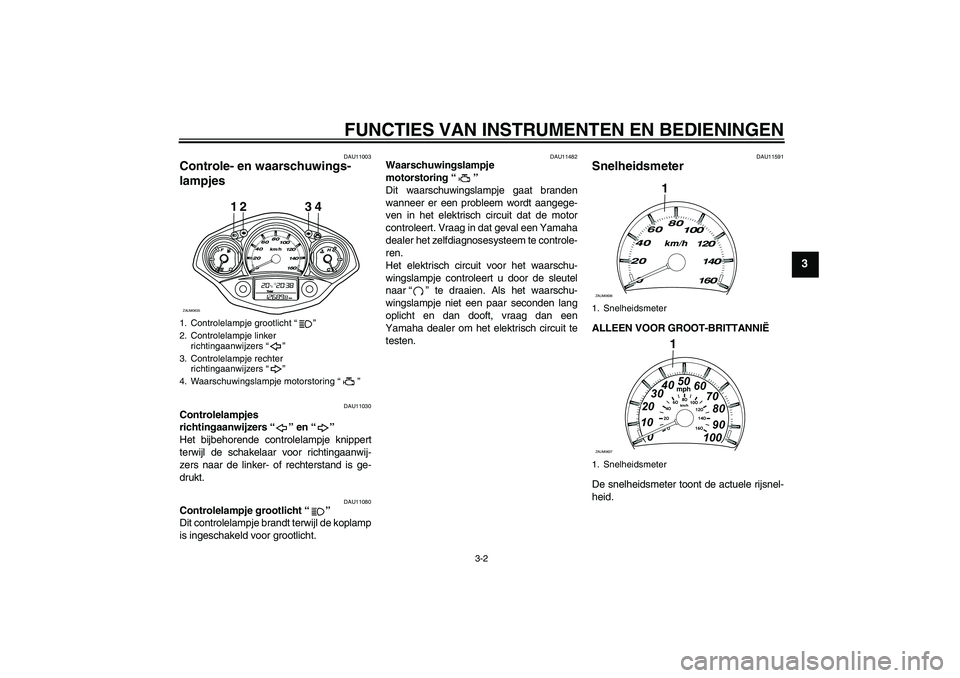

Controle- en waarschuwings-
lampjes
DAU11030
Controlelampjes
richtingaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11482
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden
wanneer er een probleem wordt aangege-
ven in het elektrisch circuit dat de motor
controleert. Vraag in dat geval een Yamaha
dealer het zelfdiagnosesysteem te controle-
ren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar“” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU11591
Snelheidsmeter ALLEEN VOOR GROOT-BRITTANNIË
De snelheidsmeter toont de actuele rijsnel-
heid.
1. Controlelampje grootlicht“”
2. Controlelampje linker
richtingaanwijzers“”
3. Controlelampje rechter
richtingaanwijzers“”
4. Waarschuwingslampje motorstoring“”
12 3 4
ZAUM0635
1. Snelheidsmeter
1. Snelheidsmeter
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2D1D0.book Page 2 Tuesday, July 22, 2008 10:06 AM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAUM1471

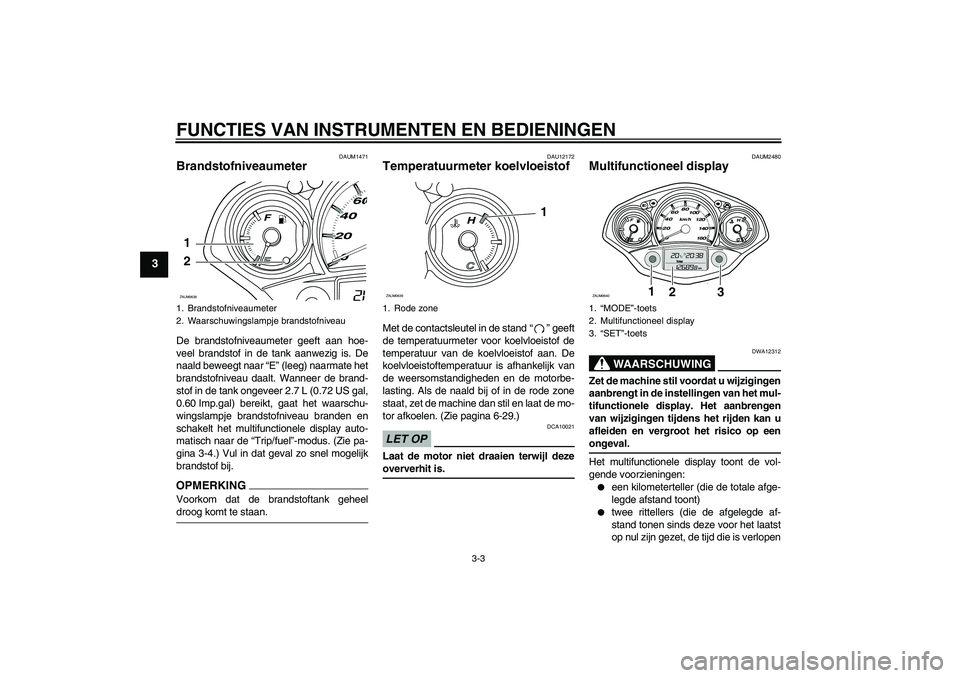

Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (leeg) naarmate het
brandstofniveau daalt. Wanneer de brand-
stof in de tank ongeveer 2.7 L (0.72 US gal,
0.60 Imp.gal) bereikt, gaat het waarschu-
wingslampje brandstofniveau branden en
schakelt het multifunctionele display auto-
matisch naar de “Trip/fuel”-modus. (Zie pa-
gina 3-4.) Vul in dat geval zo snel mogelijk
brandstof bij.OPMERKINGVoorkom dat de brandstoftank geheeldroog komt te staan.
DAU12172
Temperatuurmeter koelvloeistof Met de contactsleutel in de stand“” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. De
koelvloeistoftemperatuur is afhankelijk van
de weersomstandigheden en de motorbe-
lasting. Als de naald bij of in de rode zone
staat, zet de machine dan stil en laat de mo-
tor afkoelen. (Zie pagina 6-29.)LET OP
DCA10021
Laat de motor niet draaien terwijl dezeoververhit is.
DAUM2480
Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op eenongeval.
Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller (die de totale afge-
legde afstand toont)


twee rittellers (die de afgelegde af-
stand tonen sinds deze voor het laatst
op nul zijn gezet, de tijd die is verlopen
1. Brandstofniveaumeter
2. Waarschuwingslampje brandstofniveau1
2ZAUM0638
1. Rode zone
1
ZAUM0639
1.“MODE”-toets
2. Multifunctioneel display
3.“SET”-toets
1
2
3
ZAUM0640
U5B2D1D0.book Page 3 Tuesday, July 22, 2008 10:06 AM
