YAMAHA XCITY 250 2010 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
PAU23172

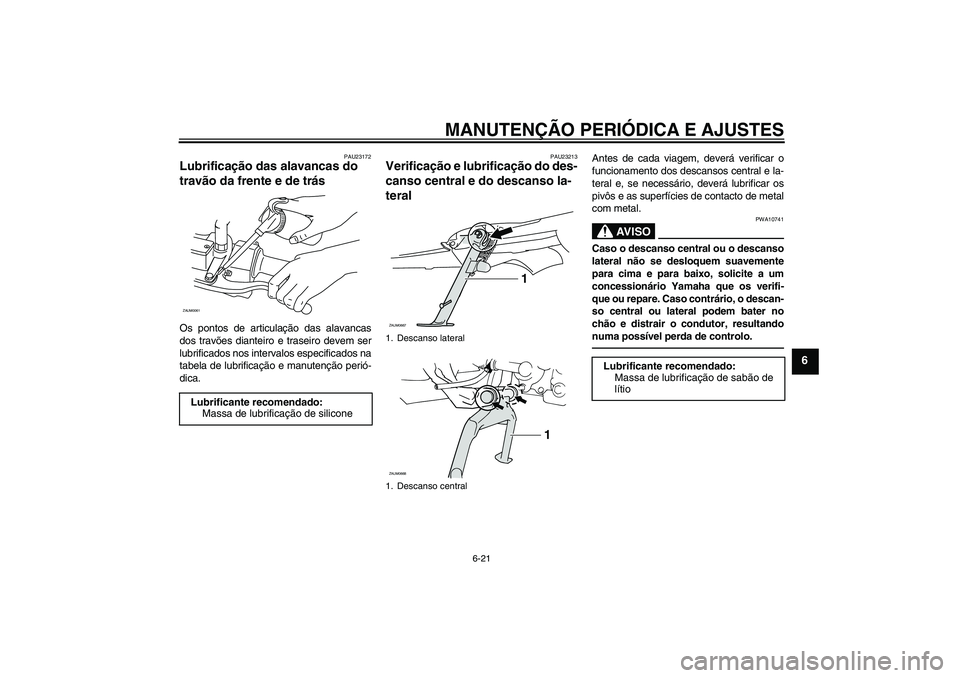

Lubrificação das alavancas do
travão da frente e de trás Os pontos de articulação das alavancas
dos travões dianteiro e traseiro devem ser
lubrificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU23213
Verificação e lubrificação do des-
canso central e do descanso la-
teral
Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubrificante recomendado:
Massa de lubrificação de siliconeZAUM0061
1. Descanso lateral
1. Descanso centralZAUM0667
1
1
ZAUM0668
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
U5B2P2P0.book Page 21 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU23272

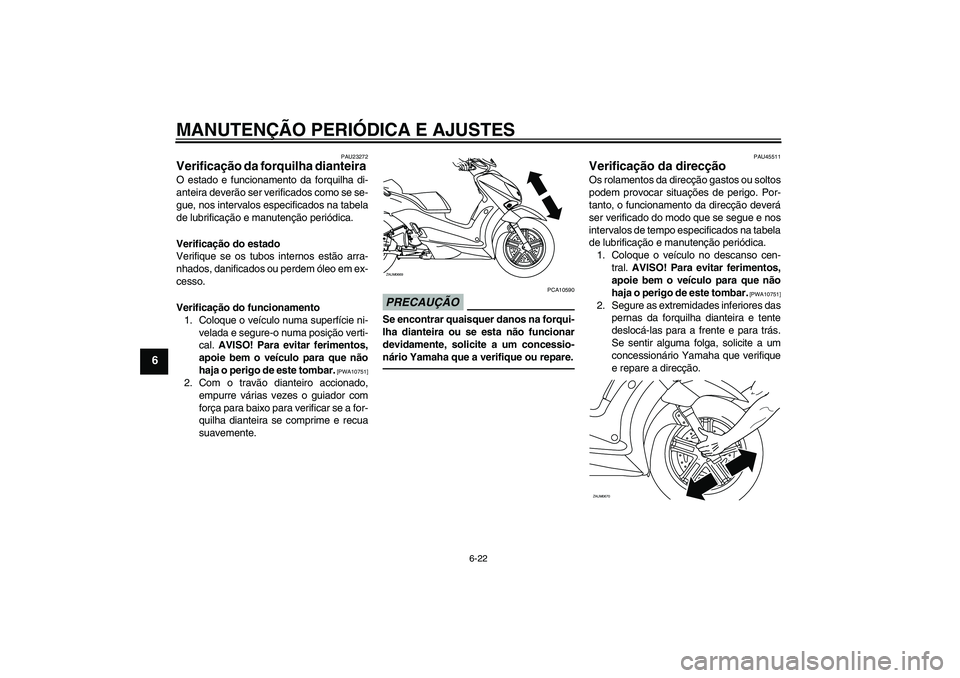

Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
ZAUM0669
ZAUM0670
U5B2P2P0.book Page 22 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
PAU23291

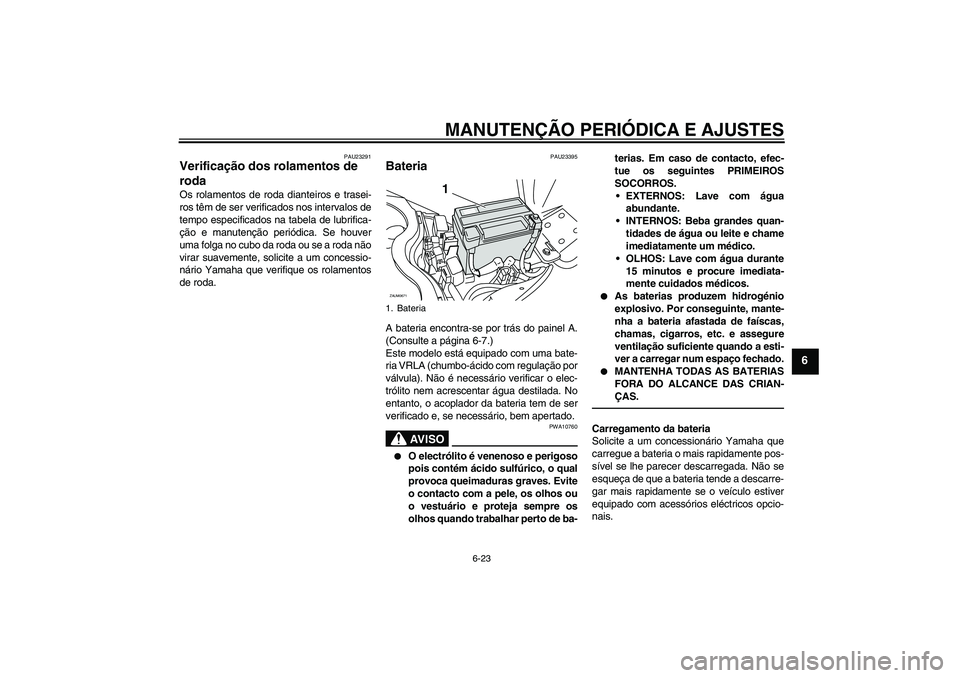

Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU23395
Bateria A bateria encontra-se por trás do painel A.
(Consulte a página 6-7.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação por
válvula). Não é necessário verificar o elec-
trólito nem acrescentar água destilada. No
entanto, o acoplador da bateria tem de ser
verificado e, se necessário, bem apertado.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
1. Bateria
1
ZAUM0671
U5B2P2P0.book Page 23 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6

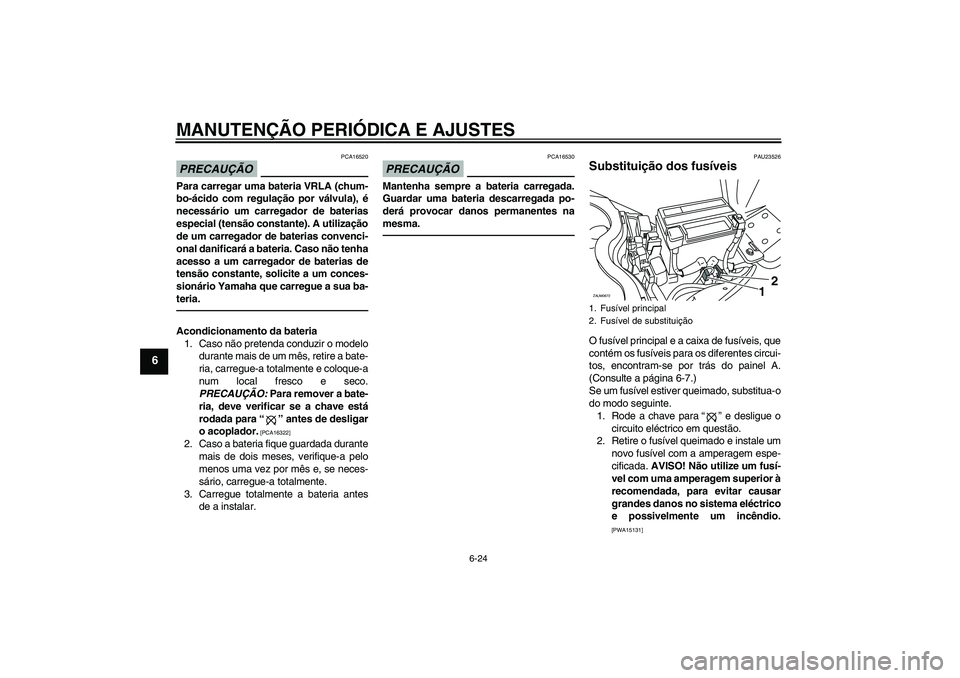

PRECAUÇÃO
PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-
teria.Acondicionamento da bateria
1. Caso não pretenda conduzir o modelo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para“” antes de desligar
o acoplador.
[PCA16322]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.
PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes na
mesma.
PAU23526
Substituição dos fusíveis O fusível principal e a caixa de fusíveis, que
contém os fusíveis para os diferentes circui-
tos, encontram-se por trás do painel A.
(Consulte a página 6-7.)
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para“” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.
[PWA15131]
1. Fusível principal
2. Fusível de substituição
12
ZAUM0672
U5B2P2P0.book Page 24 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

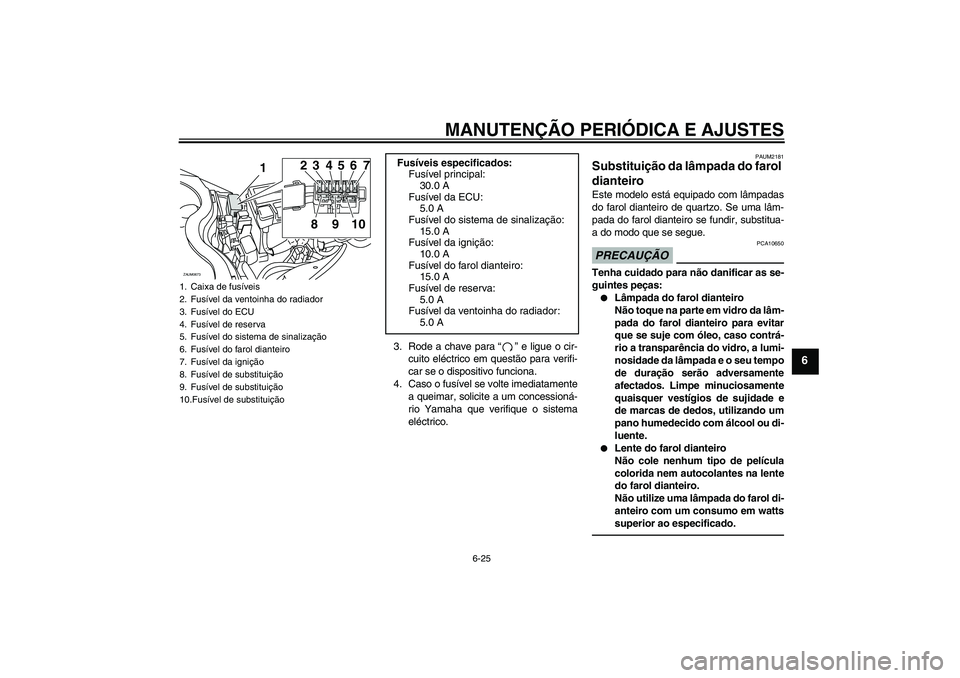

6-25
6
3. Rode a chave para“” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAUM2181
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com lâmpadas
do farol dianteiro de quartzo. Se uma lâm-
pada do farol dianteiro se fundir, substitua-
a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em watts
superior ao especificado.
1. Caixa de fusíveis
2. Fusível da ventoinha do radiador
3. Fusível do ECU
4. Fusível de reserva
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível da ignição
8. Fusível de substituição
9. Fusível de substituição
10.Fusível de substituição
1
ZAUM0673
23
8910456 7
Fusíveis especificados:
Fusível principal:
30.0 A
Fusível da ECU:
5.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível do farol dianteiro:
15.0 A
Fusível de reser va:
5.0 A
Fusível da ventoinha do radiador:
5.0 A
U5B2P2P0.book Page 25 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6

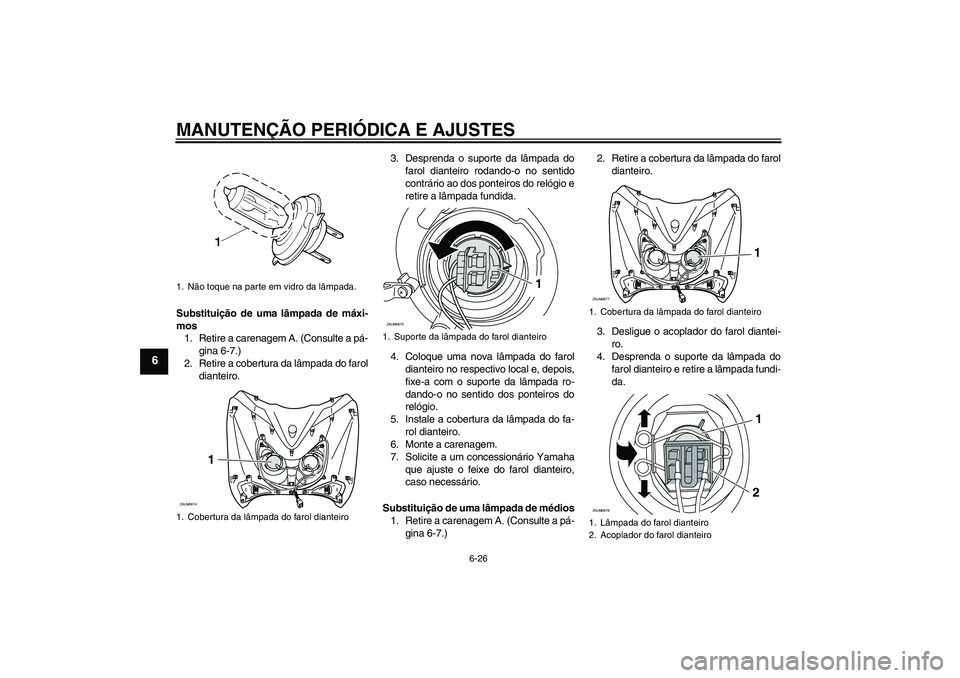

Substituição de uma lâmpada de máxi-
mos
1. Retire a carenagem A. (Consulte a pá-
gina 6-7.)
2. Retire a cobertura da lâmpada do farol
dianteiro.3. Desprenda o suporte da lâmpada do
farol dianteiro rodando-o no sentido
contrário ao dos ponteiros do relógio e
retire a lâmpada fundida.
4. Coloque uma nova lâmpada do farol
dianteiro no respectivo local e, depois,
fixe-a com o suporte da lâmpada ro-
dando-o no sentido dos ponteiros do
relógio.
5. Instale a cobertura da lâmpada do fa-
rol dianteiro.
6. Monte a carenagem.
7. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
Substituição de uma lâmpada de médios
1. Retire a carenagem A. (Consulte a pá-
gina 6-7.)2. Retire a cobertura da lâmpada do farol
dianteiro.
3. Desligue o acoplador do farol diantei-
ro.
4. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.1. Não toque na parte em vidro da lâmpada.
1. Cobertura da lâmpada do farol dianteiro
1
ZAUM0674
1. Suporte da lâmpada do farol dianteiroZAUM0675
1
1. Cobertura da lâmpada do farol dianteiro
1. Lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1
ZAUM0677 ZAUM0678
1
2
U5B2P2P0.book Page 26 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES

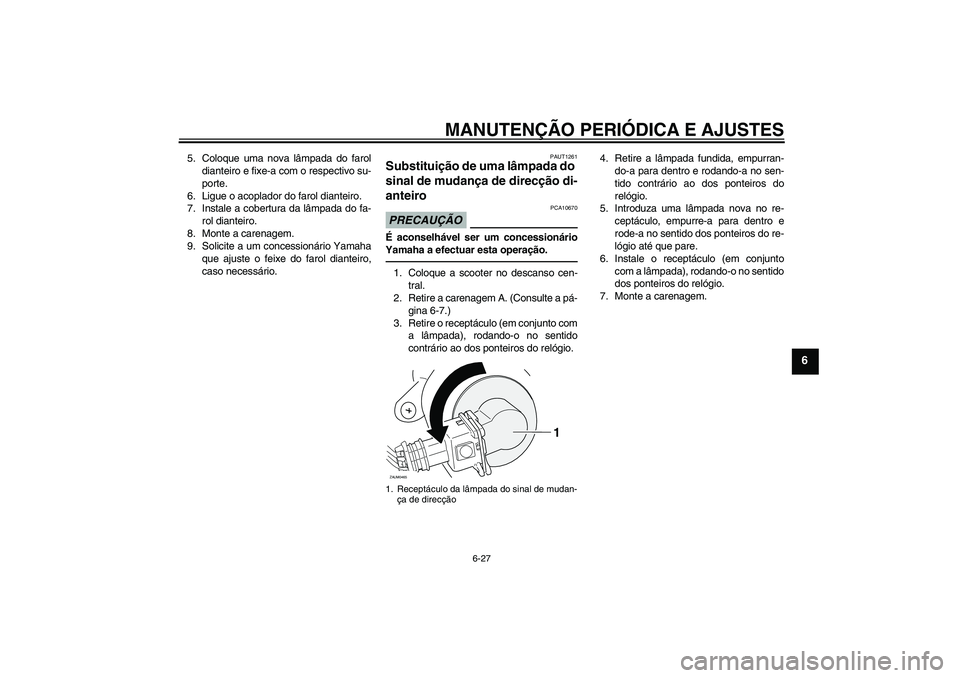

6-27
6
5. Coloque uma nova lâmpada do farol
dianteiro e fixe-a com o respectivo su-
porte.
6. Ligue o acoplador do farol dianteiro.
7. Instale a cobertura da lâmpada do fa-
rol dianteiro.
8. Monte a carenagem.
9. Solicite a um concessionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAUT1261
Substituição de uma lâmpada do
sinal de mudança de direcção di-
anteiro PRECAUÇÃO
PCA10670
É aconselhável ser um concessionário
Yamaha a efectuar esta operação.1. Coloque a scooter no descanso cen-
tral.
2. Retire a carenagem A. (Consulte a pá-
gina 6-7.)
3. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.4. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
5. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
6. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
7. Monte a carenagem.1. Receptáculo da lâmpada do sinal de mudan-
ça de direcção
1
ZAUM0465
U5B2P2P0.book Page 27 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6

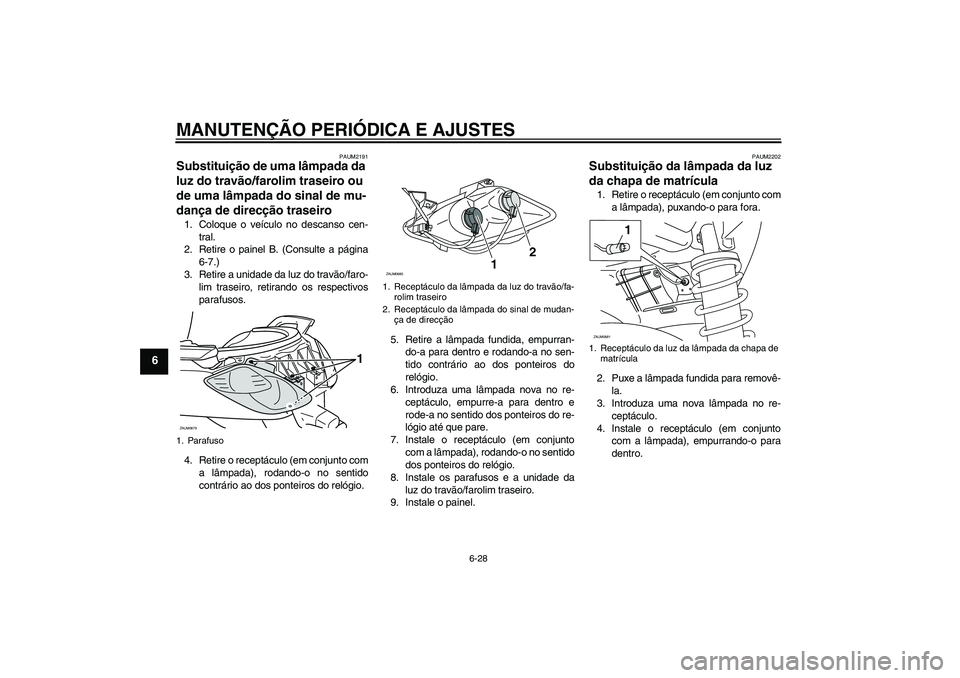

PAUM2191
Substituição de uma lâmpada da
luz do travão/farolim traseiro ou
de uma lâmpada do sinal de mu-
dança de direcção traseiro 1. Coloque o veículo no descanso cen-
tral.
2. Retire o painel B. (Consulte a página
6-7.)
3. Retire a unidade da luz do travão/faro-
lim traseiro, retirando os respectivos
parafusos.
4. Retire o receptáculo (em conjunto com
a lâmpada), rodando-o no sentido
contrário ao dos ponteiros do relógio.5. Retire a lâmpada fundida, empurran-
do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio.
6. Introduza uma lâmpada nova no re-
ceptáculo, empurre-a para dentro e
rode-a no sentido dos ponteiros do re-
lógio até que pare.
7. Instale o receptáculo (em conjunto
com a lâmpada), rodando-o no sentido
dos ponteiros do relógio.
8. Instale os parafusos e a unidade da
luz do travão/farolim traseiro.
9. Instale o painel.
PAUM2202
Substituição da lâmpada da luz
da chapa de matrícula 1. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
2. Puxe a lâmpada fundida para removê-
la.
3. Introduza uma nova lâmpada no re-
ceptáculo.
4. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
1. ParafusoZAUM0679
1
1. Receptáculo da lâmpada da luz do travão/fa-
rolim traseiro
2. Receptáculo da lâmpada do sinal de mudan-
ça de direcçãoZAUM0680
12
1. Receptáculo da luz da lâmpada da chapa de
matrículaZAUM0681
1
U5B2P2P0.book Page 28 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6

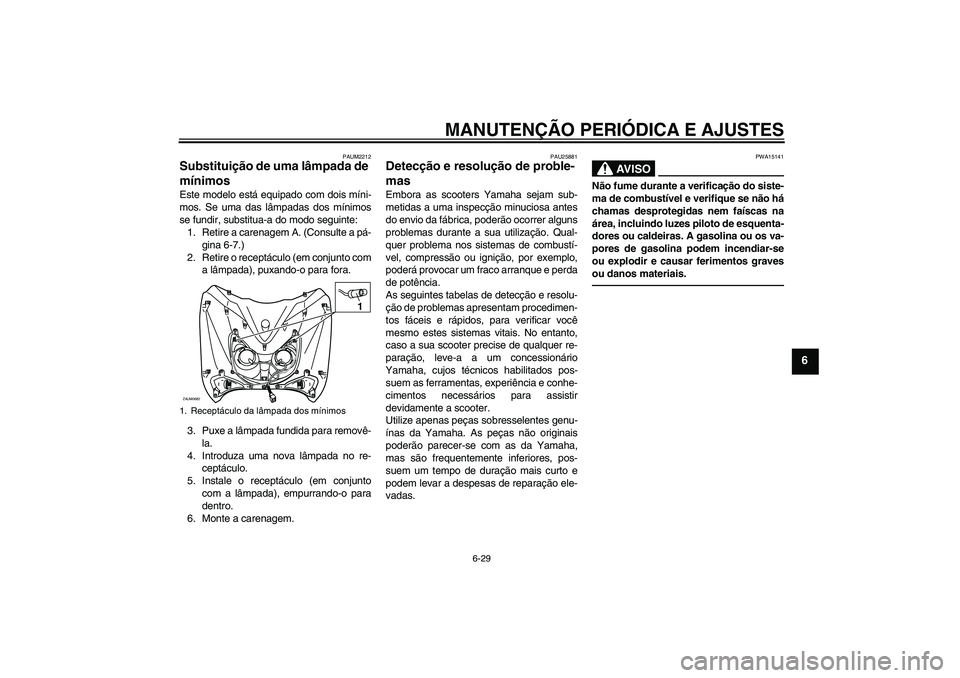

PAUM2212
Substituição de uma lâmpada de
mínimos Este modelo está equipado com dois míni-
mos. Se uma das lâmpadas dos mínimos
se fundir, substitua-a do modo seguinte:
1. Retire a carenagem A. (Consulte a pá-
gina 6-7.)
2. Retire o receptáculo (em conjunto com
a lâmpada), puxando-o para fora.
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no re-
ceptáculo.
5. Instale o receptáculo (em conjunto
com a lâmpada), empurrando-o para
dentro.
6. Monte a carenagem.
PAU25881
Detecção e resolução de proble-
mas Embora as scooters Yamaha sejam sub-
metidas a uma inspecção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de detecção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso a sua scooter precise de qualquer re-
paração, leve-a a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente a scooter.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AV I S O
PWA15141
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
1. Receptáculo da lâmpada dos mínimosZAUM0682
1
U5B2P2P0.book Page 29 Tuesday, August 25, 2009 9:33 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAU42131

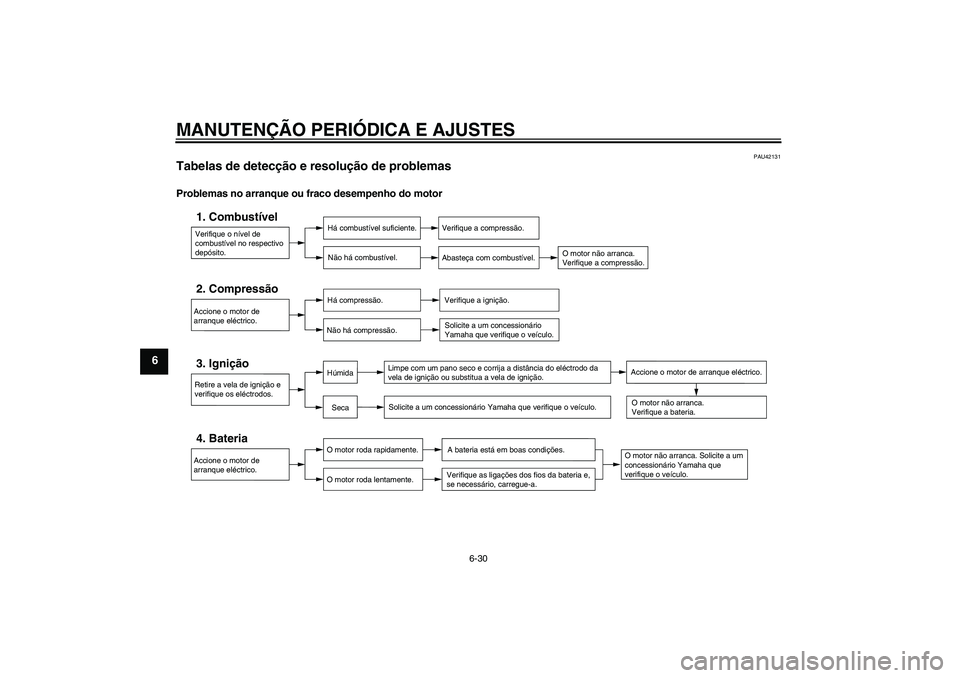

Tabelas de detecção e resolução de problemas Problemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a compressão.
Abasteça com combustível.
O motor não arranca.
Verifique a compressão.
Accione o motor de
arranque eléctrico.2. Compressão
Há compressão.
Não há compressão.
Verifique a ignição.
Solicite a um concessionário
Yamaha que verifique o veículo.
Retire a vela de ignição e
verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija a distância do eléctrodo da
vela de ignição ou substitua a vela de ignição.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca. Solicite a um
concessionário Yamaha que
verifique o veículo.O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, carregue-a.
SecaHúmida
Accione o motor de arranque eléctrico.
U5B2P2P0.book Page 30 Tuesday, August 25, 2009 9:33 AM
