INFORMAZIONI DI SICUREZZA
1-4
1


Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni dello scooter. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio
oppure nella zona della forcella pos-
sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos-
sono compromettere seriamente la
stabilità dello scooter a causa degli
effetti aerodinamici. Il vento potreb-
be sollevare lo scooter, oppure lo
scooter potrebbe divenire instabile
sotto l’azione di venti trasversali.
Questo genere di accessori puòprovocare instabilità anche quando
si viene sorpassati o nel sorpasso di
veicoli di grandi dimensioni.
Determinati accessori possono spo-
stare il pilota dalla propria posizione
normale di guida. Una posizione im-
propria limita la libertà di movimento
del pilota e può compromettere la
capacità di controllo del mezzo; per-
tanto, accessori del genere sono
sconsigliati.


L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico dello scooter, si potreb-
be verificare un guasto elettrico, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con lo scooter
sono stati progettati per essere all’altezza
delle prestazioni del veicolo e per fornire la
migliore combinazione di manovrabilità, po-
tenza frenante e comfort. Pneumatici e cer-
chi diversi da quelli forniti, o con dimensioni
e combinazioni diverse, possono essere
inappropriati. Vedere pagina 6-15 per le
specifiche dei pneumatici e maggiori infor-
mazioni sul cambio dei pneumatici.
HAU10372
Ulteriori consigli per una guida
sicura

Ricordarsi di segnalare chiaramente
l’intenzione di svoltare.


Può risultare estremamente difficile
frenare su fondi stradali bagnati. Evita-
re frenate brusche, in quanto lo scoo-
ter potrebbe slittare. Frenare
lentamente quando ci si arresta su una
superficie bagnata.


Rallentare in prossimità di un angolo o
di una curva. Accelerare dolcemente
all’uscita di una curva.


Porre attenzione nel superare le auto
in sosta. Un guidatore potrebbe non
vedervi ed aprire una portiera intral-
ciando il percorso.


Quando sono bagnati, i passaggi a li-
vello, le rotaie dei tram, le lamiere me-
talliche in prossimità di cantieri di
costruzioni stradali ed i coperchi dei
tombini diventano estremamente
sdrucciolevoli. Rallentare e procedere
con estrema cautela in prossimità di
questi siti. Mantenere lo scooter diritto
altrimenti potrebbe scivolare via da
sotto chi guida.
U5B2H2H0.book Page 4 Monday, July 6, 2009 12:08 PM

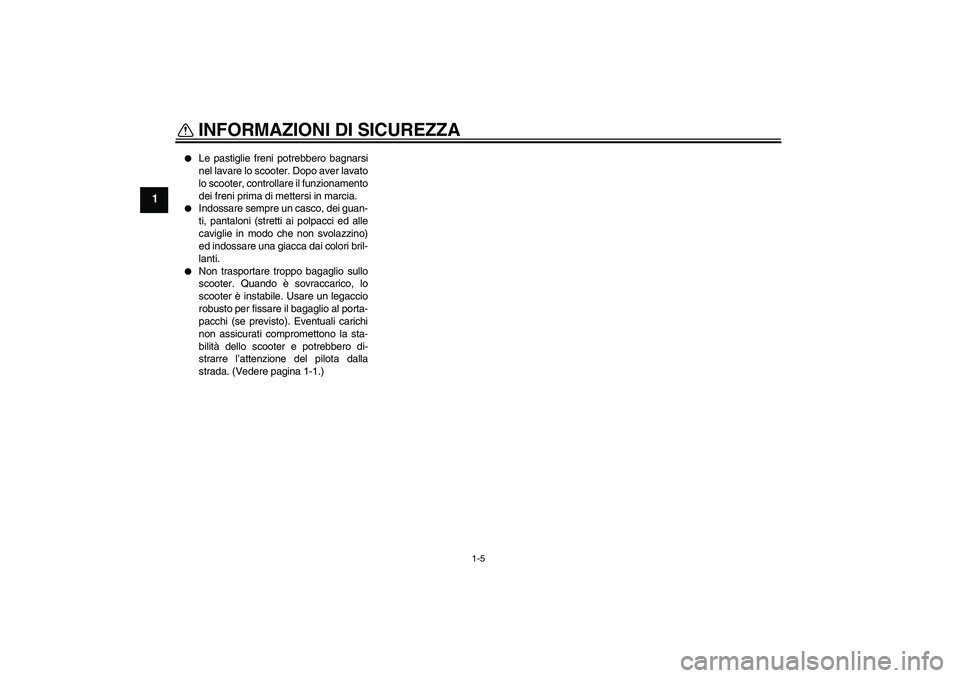

INFORMAZIONI DI SICUREZZA
1-5
1


Le pastiglie freni potrebbero bagnarsi
nel lavare lo scooter. Dopo aver lavato
lo scooter, controllare il funzionamento
dei freni prima di mettersi in marcia.


Indossare sempre un casco, dei guan-
ti, pantaloni (stretti ai polpacci ed alle
caviglie in modo che non svolazzino)
ed indossare una giacca dai colori bril-
lanti.


Non trasportare troppo bagaglio sullo
scooter. Quando è sovraccarico, lo
scooter è instabile. Usare un legaccio
robusto per fissare il bagaglio al porta-
pacchi (se previsto). Eventuali carichi
non assicurati compromettono la sta-
bilità dello scooter e potrebbero di-
strarre l’attenzione del pilota dalla
strada. (Vedere pagina 1-1.)
U5B2H2H0.book Page 5 Monday, July 6, 2009 12:08 PM

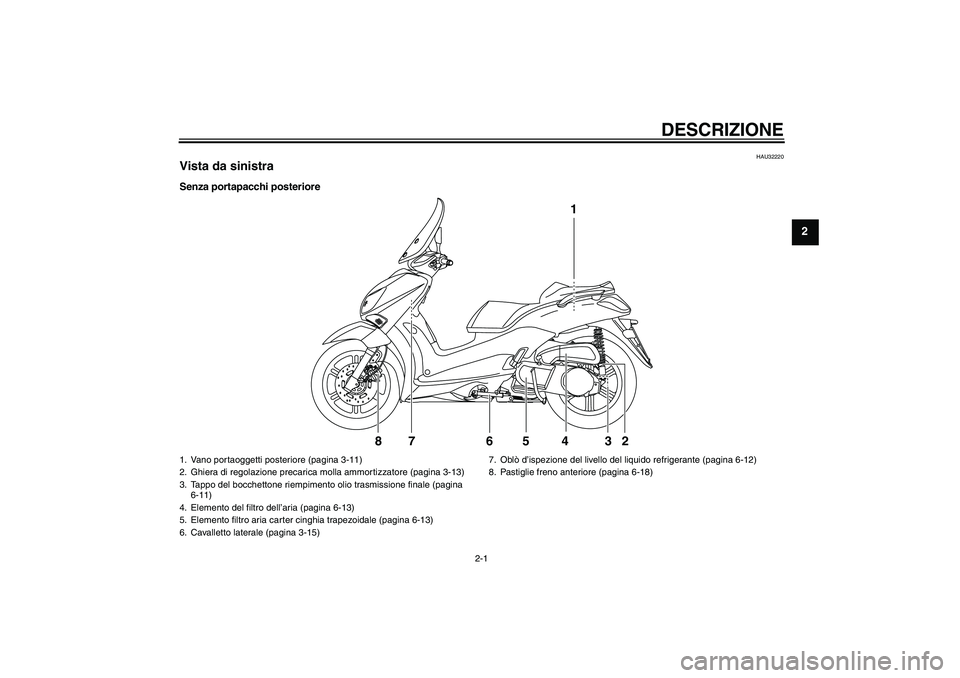

DESCRIZIONE
2-1
2
HAU32220
Vista da sinistraSenza portapacchi posteriore
1
2 3 4 5 76 8
1. Vano portaoggetti posteriore (pagina 3-11)
2. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-13)
3. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-11)
4. Elemento del filtro dell’aria (pagina 6-13)
5. Elemento filtro aria carter cinghia trapezoidale (pagina 6-13)
6. Cavalletto laterale (pagina 3-15)7. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-12)
8. Pastiglie freno anteriore (pagina 6-18)
U5B2H2H0.book Page 1 Monday, July 6, 2009 12:08 PM

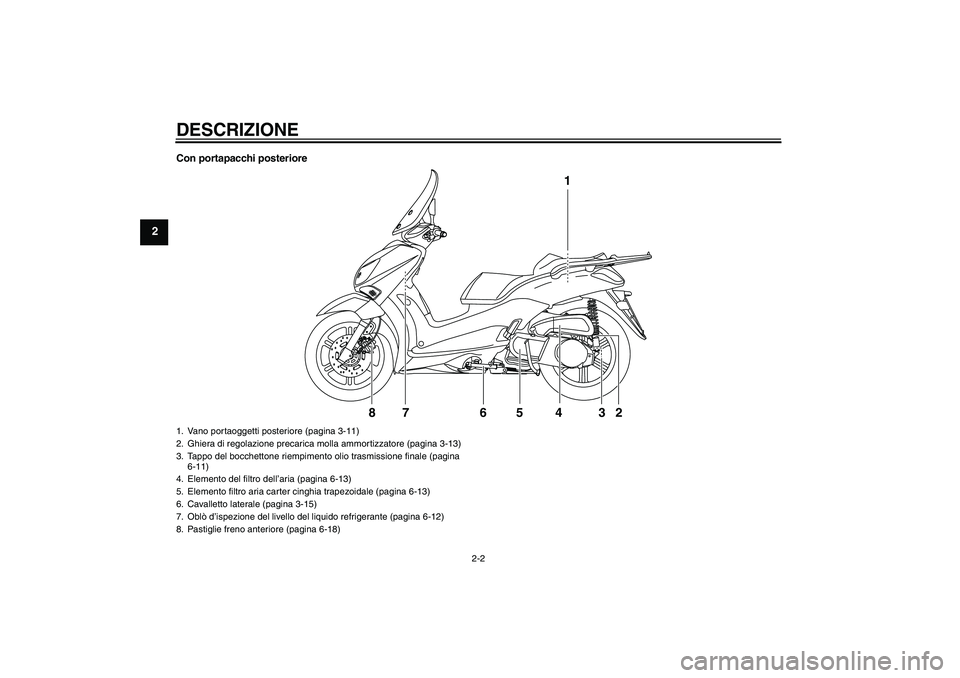

DESCRIZIONE
2-2
2
Con portapacchi posteriore
1
2 3 4 5 76 8
1. Vano portaoggetti posteriore (pagina 3-11)
2. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-13)
3. Tappo del bocchettone riempimento olio trasmissione finale (pagina
6-11)
4. Elemento del filtro dell’aria (pagina 6-13)
5. Elemento filtro aria carter cinghia trapezoidale (pagina 6-13)
6. Cavalletto laterale (pagina 3-15)
7. Oblò d’ispezione del livello del liquido refrigerante (pagina 6-12)
8. Pastiglie freno anteriore (pagina 6-18)U5B2H2H0.book Page 2 Monday, July 6, 2009 12:08 PM

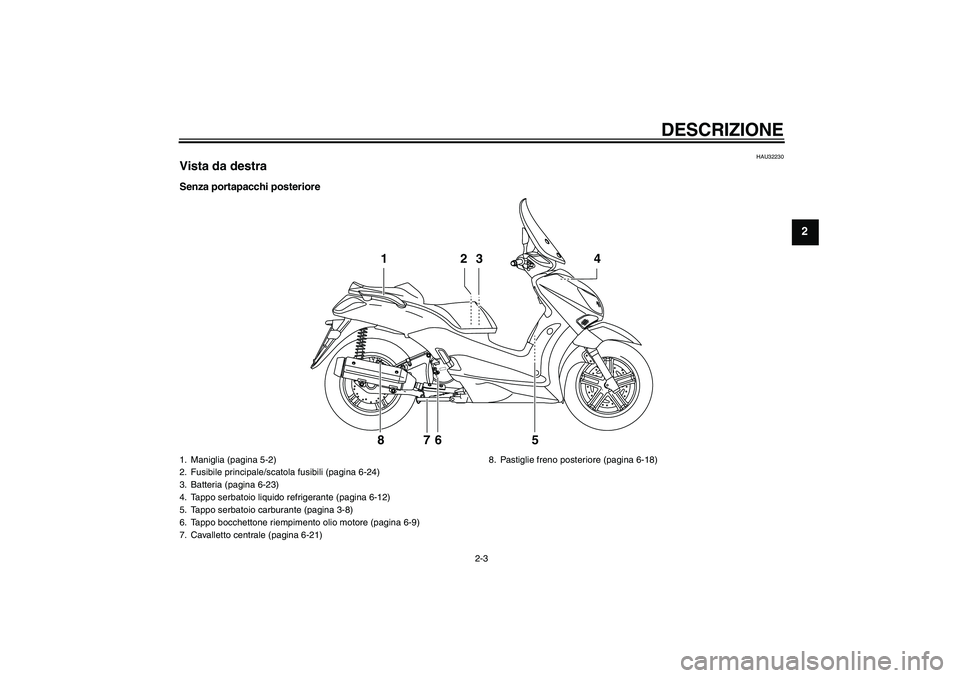

DESCRIZIONE
2-3
2
HAU32230
Vista da destraSenza portapacchi posteriore
2 13 4
5 6 7 8
1. Maniglia (pagina 5-2)
2. Fusibile principale/scatola fusibili (pagina 6-24)
3. Batteria (pagina 6-23)
4. Tappo serbatoio liquido refrigerante (pagina 6-12)
5. Tappo serbatoio carburante (pagina 3-8)
6. Tappo bocchettone riempimento olio motore (pagina 6-9)
7. Cavalletto centrale (pagina 6-21)8. Pastiglie freno posteriore (pagina 6-18)
U5B2H2H0.book Page 3 Monday, July 6, 2009 12:08 PM

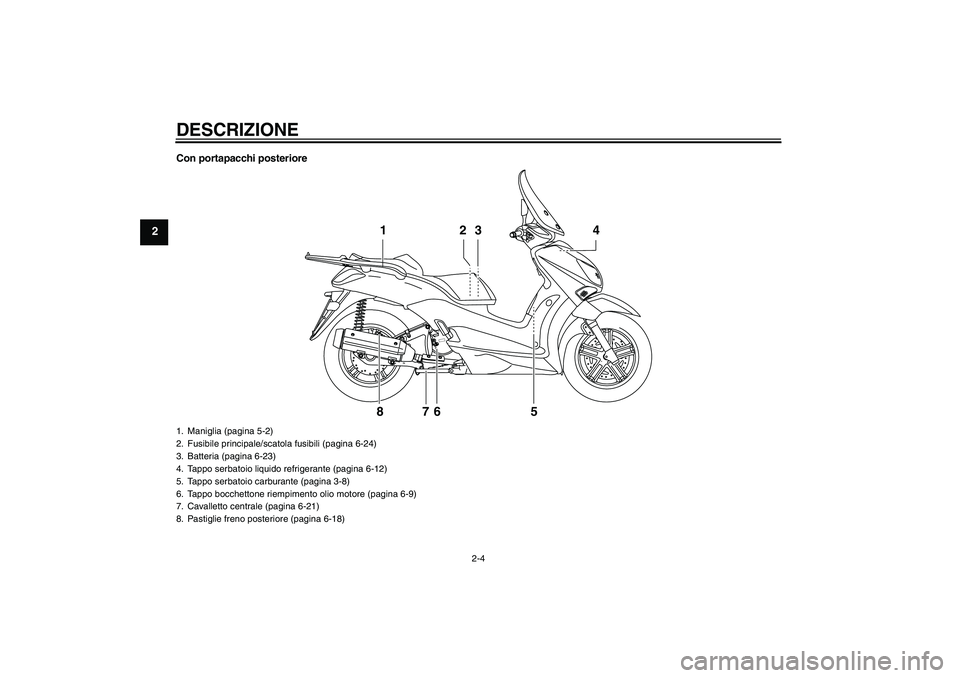

DESCRIZIONE
2-4
2
Con portapacchi posteriore
2 13 4
5 6 7 8
1. Maniglia (pagina 5-2)
2. Fusibile principale/scatola fusibili (pagina 6-24)
3. Batteria (pagina 6-23)
4. Tappo serbatoio liquido refrigerante (pagina 6-12)
5. Tappo serbatoio carburante (pagina 3-8)
6. Tappo bocchettone riempimento olio motore (pagina 6-9)
7. Cavalletto centrale (pagina 6-21)
8. Pastiglie freno posteriore (pagina 6-18)U5B2H2H0.book Page 4 Monday, July 6, 2009 12:08 PM

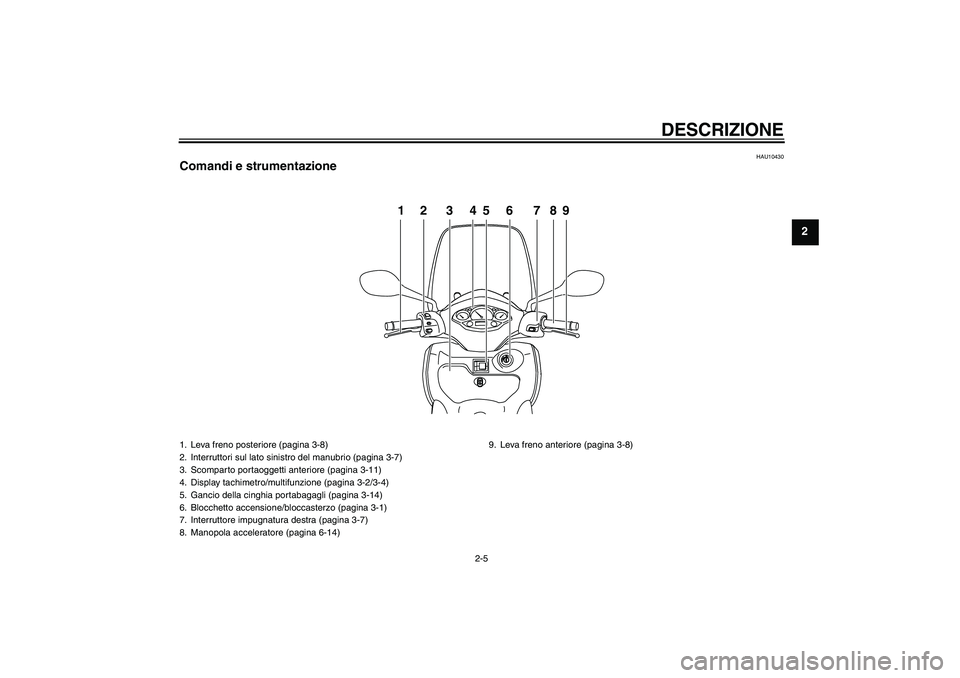

DESCRIZIONE
2-5
2
HAU10430
Comandi e strumentazione
PUSHOPEN
12 3456 789
1. Leva freno posteriore (pagina 3-8)
2. Interruttori sul lato sinistro del manubrio (pagina 3-7)
3. Scomparto portaoggetti anteriore (pagina 3-11)
4. Display tachimetro/multifunzione (pagina 3-2/3-4)
5. Gancio della cinghia portabagagli (pagina 3-14)
6. Blocchetto accensione/bloccasterzo (pagina 3-1)
7. Interruttore impugnatura destra (pagina 3-7)
8. Manopola acceleratore (pagina 6-14)9. Leva freno anteriore (pagina 3-8)
U5B2H2H0.book Page 5 Monday, July 6, 2009 12:08 PM

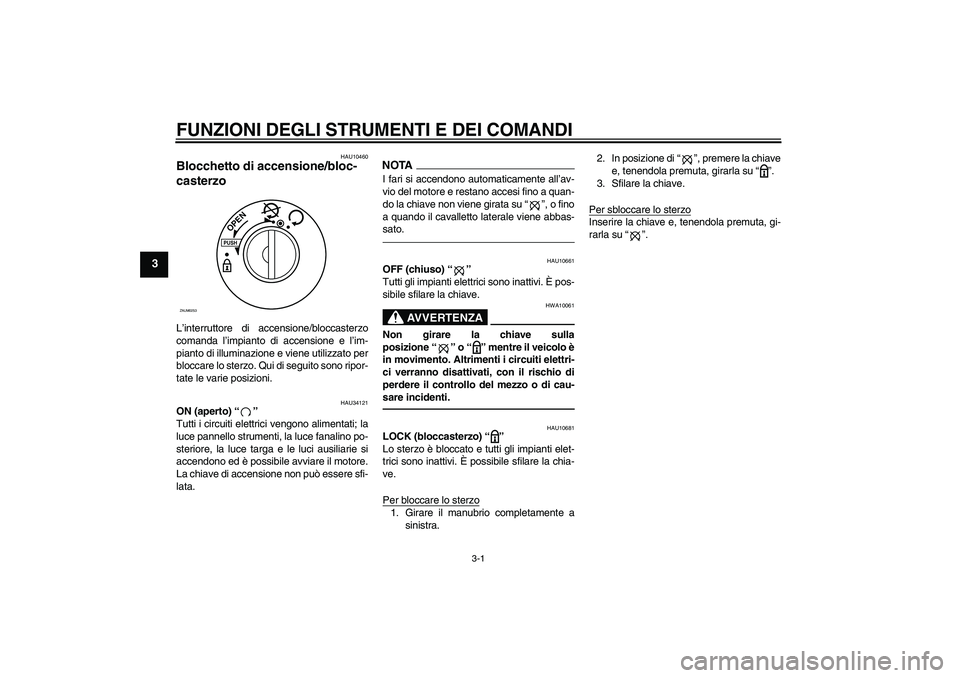

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10460
Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo. Qui di seguito sono ripor-
tate le varie posizioni.
HAU34121
ON (aperto)“”
Tutti i circuiti elettrici vengono alimentati; la
luce pannello strumenti, la luce fanalino po-
steriore, la luce targa e le luci ausiliarie si
accendono ed è possibile avviare il motore.
La chiave di accensione non può essere sfi-
lata.
NOTAI fari si accendono automaticamente all’av-
vio del motore e restano accesi fino a quan-
do la chiave non viene girata su“”, o fino
a quando il cavalletto laterale viene abbas-
sato.
HAU10661
OFF (chiuso)“”
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10061
Non girare la chiave sulla
posizione“” o“” mentre il veicolo è
in movimento. Altrimenti i circuiti elettri-
ci verranno disattivati, con il rischio di
perdere il controllo del mezzo o di cau-
sare incidenti.
HAU10681
LOCK (bloccasterzo)“”
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.2. In posizione di“”, premere la chiave
e, tenendola premuta, girarla su“”.
3. Sfilare la chiave.
Per sbloccare lo sterzo
Inserire la chiave e, tenendola premuta, gi-
rarla su“”.
PUSHOPEN
ZAUM0253
U5B2H2H0.book Page 1 Monday, July 6, 2009 12:08 PM

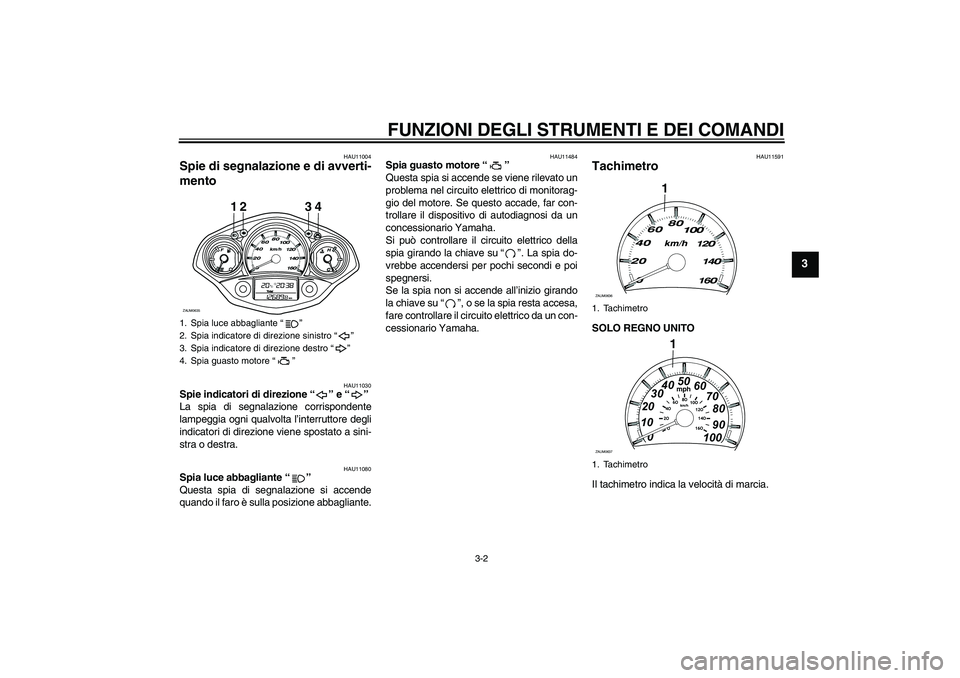

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU11004
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione“” e“”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
HAU11080
Spia luce abbagliante“”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11484
Spia guasto motore“”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monitorag-
gio del motore. Se questo accade, far con-
trollare il dispositivo di autodiagnosi da un
concessionario Yamaha.
Si può controllare il circuito elettrico della
spia girando la chiave su“”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su“”, o se la spia resta accesa,
fare controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11591
Tachimetro SOLO REGNO UNITO
Il tachimetro indica la velocità di marcia.
1. Spia luce abbagliante“”
2. Spia indicatore di direzione sinistro“”
3. Spia indicatore di direzione destro“”
4. Spia guasto motore“”
12 3 4
ZAUM0635
1. Tachimetro
1. Tachimetro
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2H2H0.book Page 2 Monday, July 6, 2009 12:08 PM

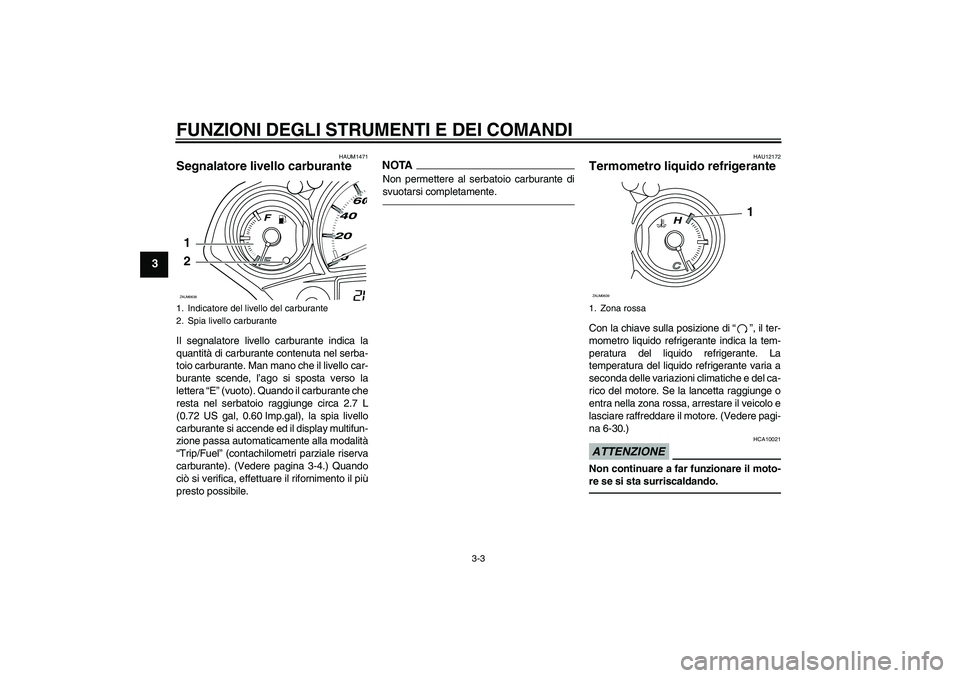

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAUM1471
Segnalatore livello carburante Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando il carburante che
resta nel serbatoio raggiunge circa 2.7 L
(0.72 US gal, 0.60 Imp.gal), la spia livello
carburante si accende ed il display multifun-
zione passa automaticamente alla modalità
“Trip/Fuel” (contachilometri parziale riserva
carburante). (Vedere pagina 3-4.) Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.
NOTANon permettere al serbatoio carburante di
svuotarsi completamente.
HAU12172
Termometro liquido refrigerante Con la chiave sulla posizione di“”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se la lancetta raggiunge o
entra nella zona rossa, arrestare il veicolo e
lasciare raffreddare il motore. (Vedere pagi-
na 6-30.)ATTENZIONE
HCA10021
Non continuare a far funzionare il moto-
re se si sta surriscaldando.
1. Indicatore del livello del carburante
2. Spia livello carburante1
2ZAUM0638
1. Zona rossa
1
ZAUM0639
