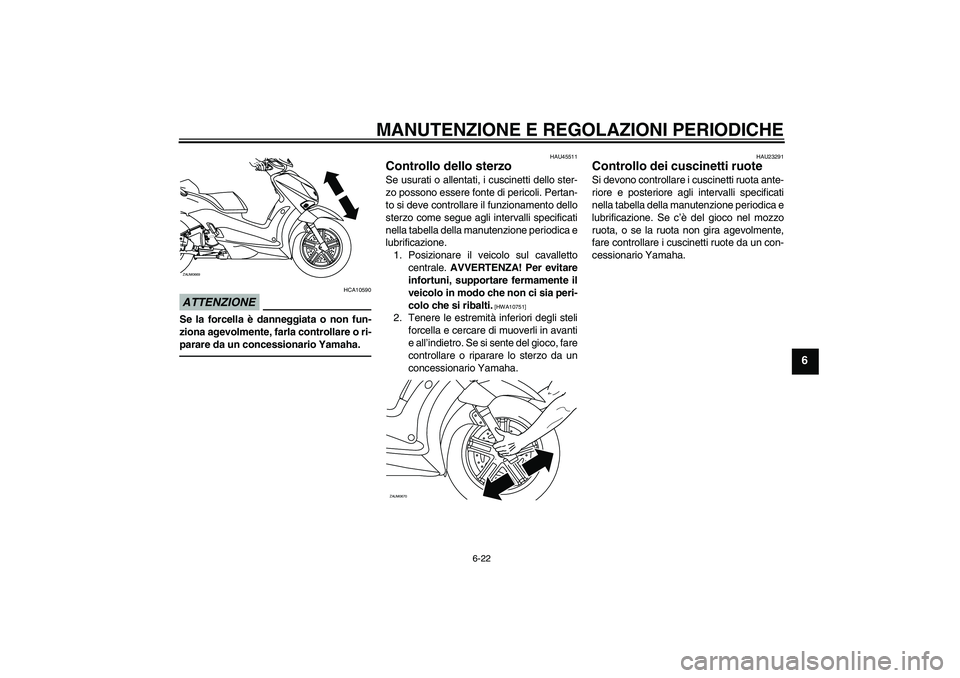

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU45511
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruote Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
ZAUM0669
ZAUM0670
U5B2H2H0.book Page 22 Monday, July 6, 2009 12:08 PM

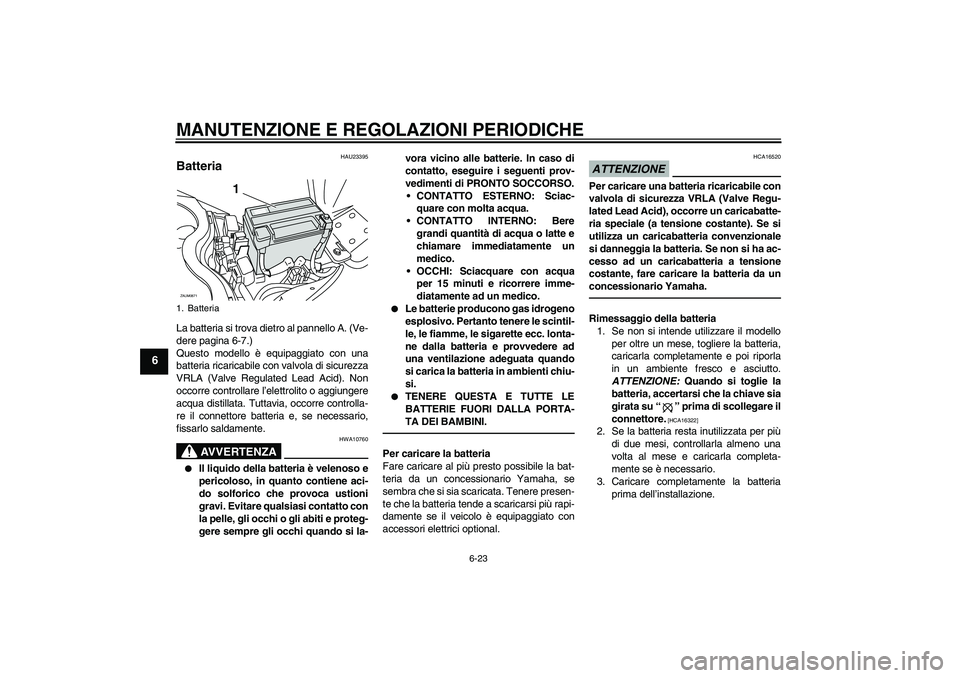

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
HAU23395
Batteria La batteria si trova dietro al pannello A. (Ve-
dere pagina 6-7.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re il connettore batteria e, se necessario,
fissarlo saldamente.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da un
concessionario Yamaha.Rimessaggio della batteria
1. Se non si intende utilizzare il modello
per oltre un mese, togliere la batteria,
caricarla completamente e poi riporla
in un ambiente fresco e asciutto.
ATTENZIONE: Quando si toglie la
batteria, accertarsi che la chiave sia
girata su“” prima di scollegare il
connettore.
[HCA16322]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
1. Batteria
1
ZAUM0671
U5B2H2H0.book Page 23 Monday, July 6, 2009 12:08 PM

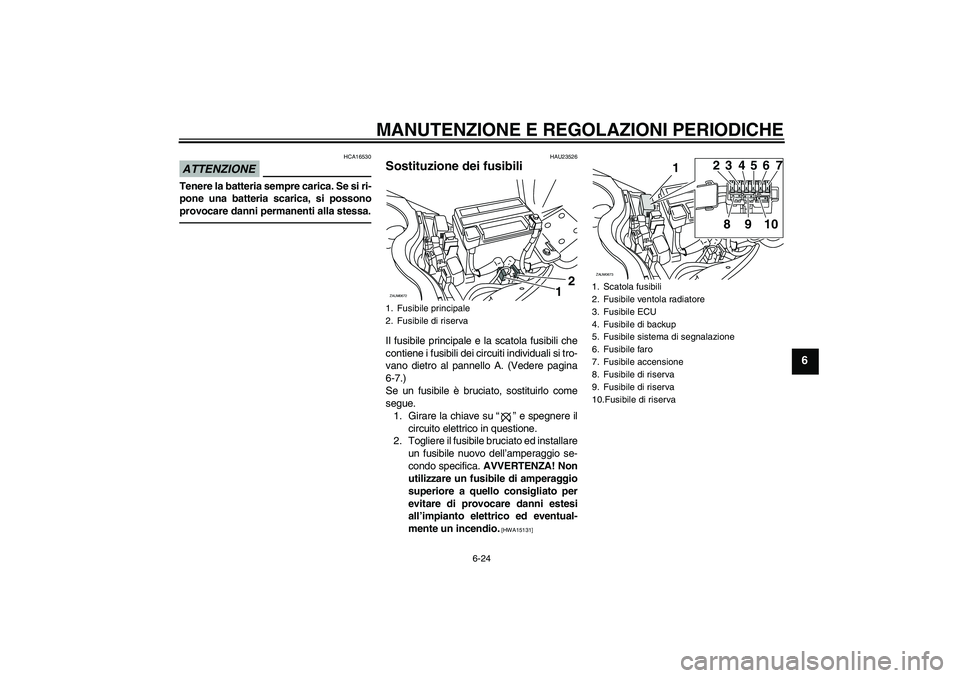

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAU23526
Sostituzione dei fusibili Il fusibile principale e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-
vano dietro al pannello A. (Vedere pagina
6-7.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su“” e spegnere il
circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
1. Fusibile principale
2. Fusibile di riserva
12
ZAUM0672
1. Scatola fusibili
2. Fusibile ventola radiatore
3. Fusibile ECU
4. Fusibile di backup
5. Fusibile sistema di segnalazione
6. Fusibile faro
7. Fusibile accensione
8. Fusibile di riserva
9. Fusibile di riserva
10.Fusibile di riserva
1
ZAUM0673
23
8910456 7
U5B2H2H0.book Page 24 Monday, July 6, 2009 12:08 PM

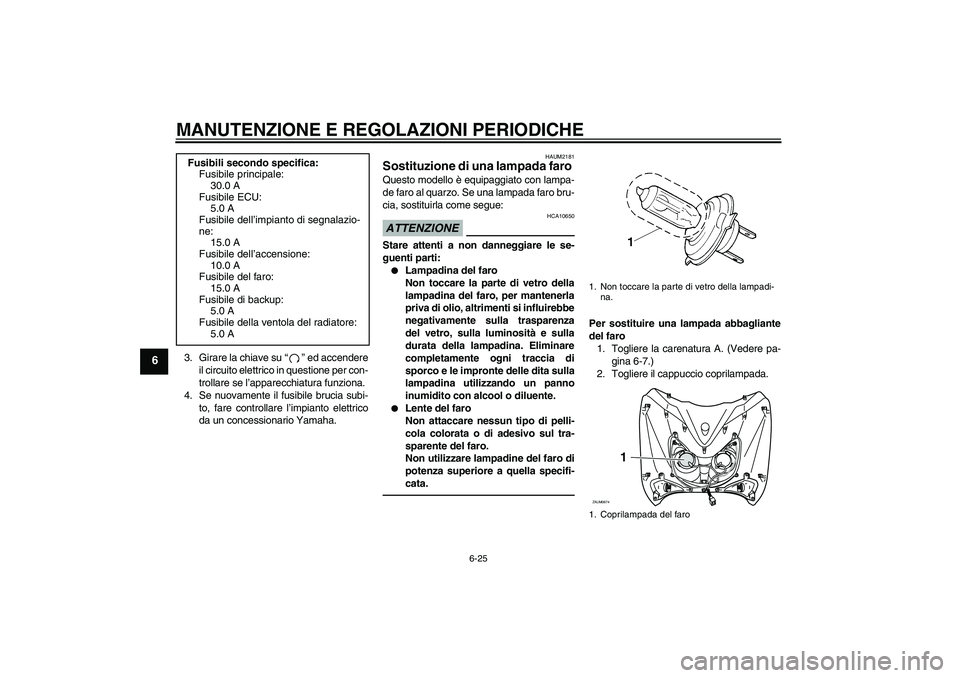

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
3. Girare la chiave su“” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAUM2181
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
de faro al quarzo. Se una lampada faro bru-
cia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:

Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.


Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
Per sostituire una lampada abbagliante
del faro
1. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
2. Togliere il cappuccio coprilampada. Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile ECU:
5.0 A
Fusibile dell’impianto di segnalazio-
ne:
15.0 A
Fusibile dell’accensione:
10.0 A
Fusibile del faro:
15.0 A
Fusibile di backup:
5.0 A
Fusibile della ventola del radiatore:
5.0 A1. Non toccare la parte di vetro della lampadi-
na.
1. Coprilampada del faro
1
ZAUM0674
U5B2H2H0.book Page 25 Monday, July 6, 2009 12:08 PM

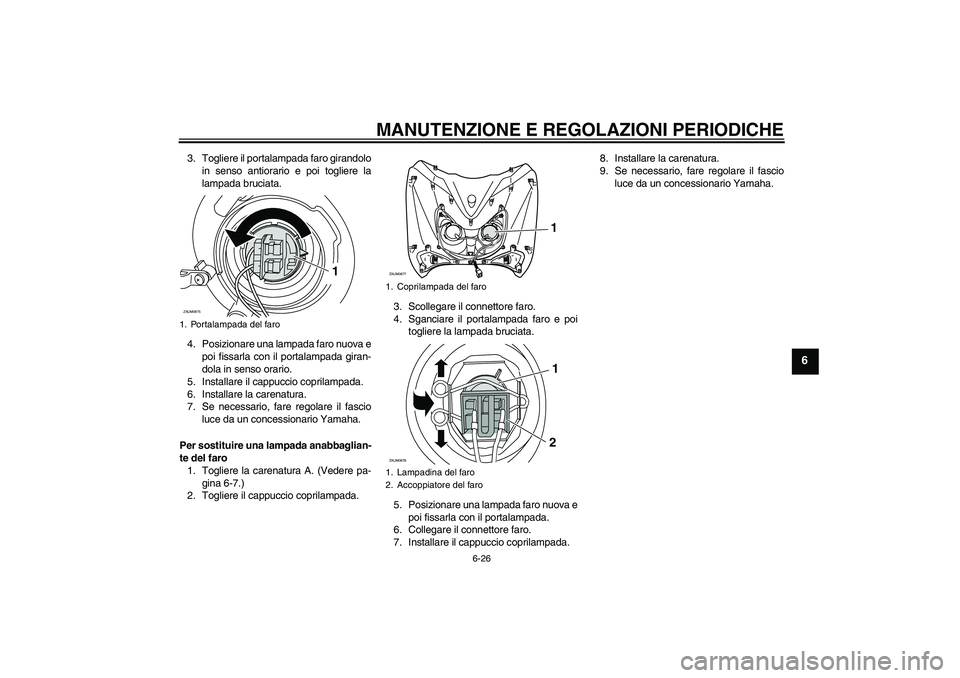

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
3. Togliere il portalampada faro girandolo
in senso antiorario e poi togliere la
lampada bruciata.
4. Posizionare una lampada faro nuova e
poi fissarla con il portalampada giran-
dola in senso orario.
5. Installare il cappuccio coprilampada.
6. Installare la carenatura.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
Per sostituire una lampada anabbaglian-
te del faro
1. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
2. Togliere il cappuccio coprilampada.3. Scollegare il connettore faro.
4. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
5. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
6. Collegare il connettore faro.
7. Installare il cappuccio coprilampada.8. Installare la carenatura.
9. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.1. Portalampada del faroZAUM0675
1
1. Coprilampada del faro
1. Lampadina del faro
2. Accoppiatore del faro
1
ZAUM0677 ZAUM0678
1
2
U5B2H2H0.book Page 26 Monday, July 6, 2009 12:08 PM

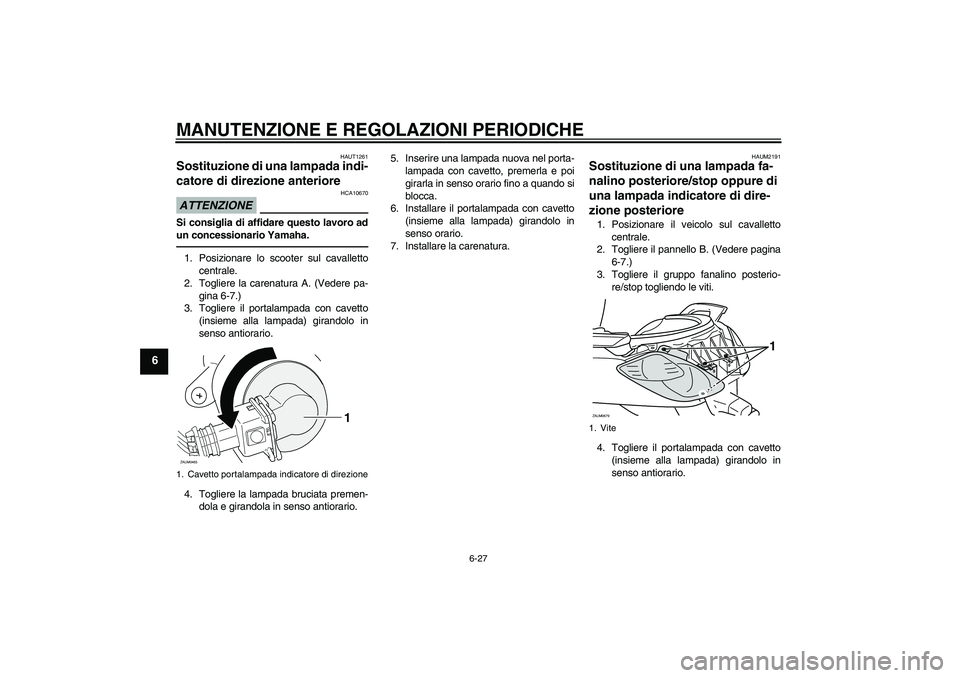

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAUT1261
Sostituzione di una lampada indi-
catore di direzione anteriore ATTENZIONE
HCA10670
Si consiglia di affidare questo lavoro ad
un concessionario Yamaha.1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
3. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
4. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.5. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
6. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
7. Installare la carenatura.
HAUM2191
Sostituzione di una lampada fa-
nalino posteriore/stop oppure di
una lampada indicatore di dire-
zione posteriore 1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere il pannello B. (Vedere pagina
6-7.)
3. Togliere il gruppo fanalino posterio-
re/stop togliendo le viti.
4. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
1. Cavetto portalampada indicatore di direzione
1
ZAUM0465
1. ViteZAUM0679
1
U5B2H2H0.book Page 27 Monday, July 6, 2009 12:08 PM

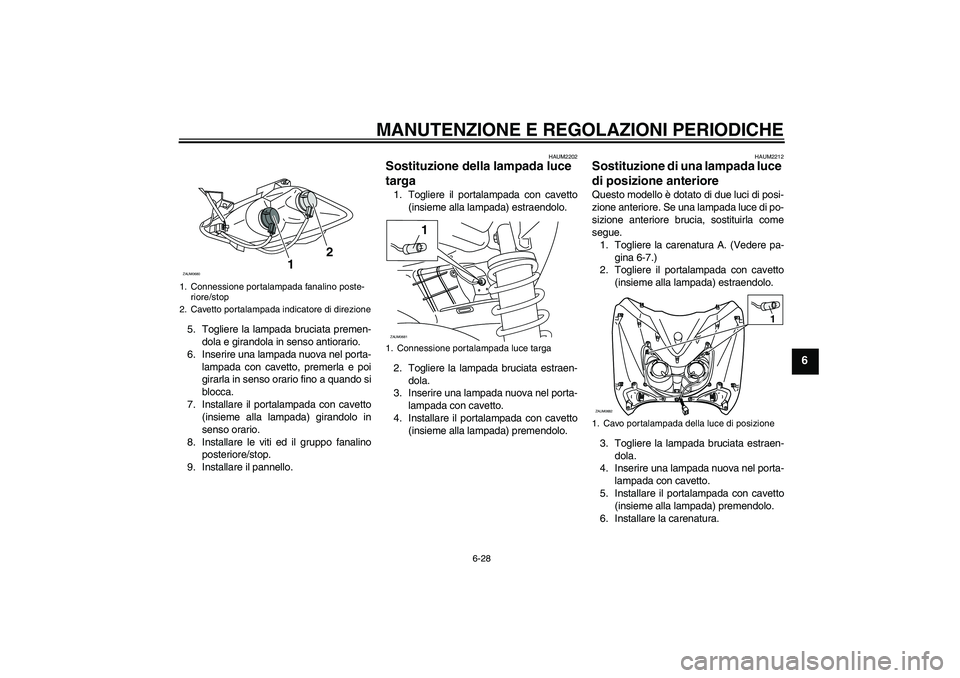

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
5. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
6. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
7. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
8. Installare le viti ed il gruppo fanalino
posteriore/stop.
9. Installare il pannello.
HAUM2202
Sostituzione della lampada luce
targa 1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada bruciata estraen-
dola.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
HAUM2212
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere la carenatura A. (Vedere pa-
gina 6-7.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare la carenatura.
1. Connessione portalampada fanalino poste-
riore/stop
2. Cavetto portalampada indicatore di direzioneZAUM0680
12
1. Connessione portalampada luce targaZAUM0681
1
1. Cavo portalampada della luce di posizioneZAUM0682
1
U5B2H2H0.book Page 28 Monday, July 6, 2009 12:08 PM

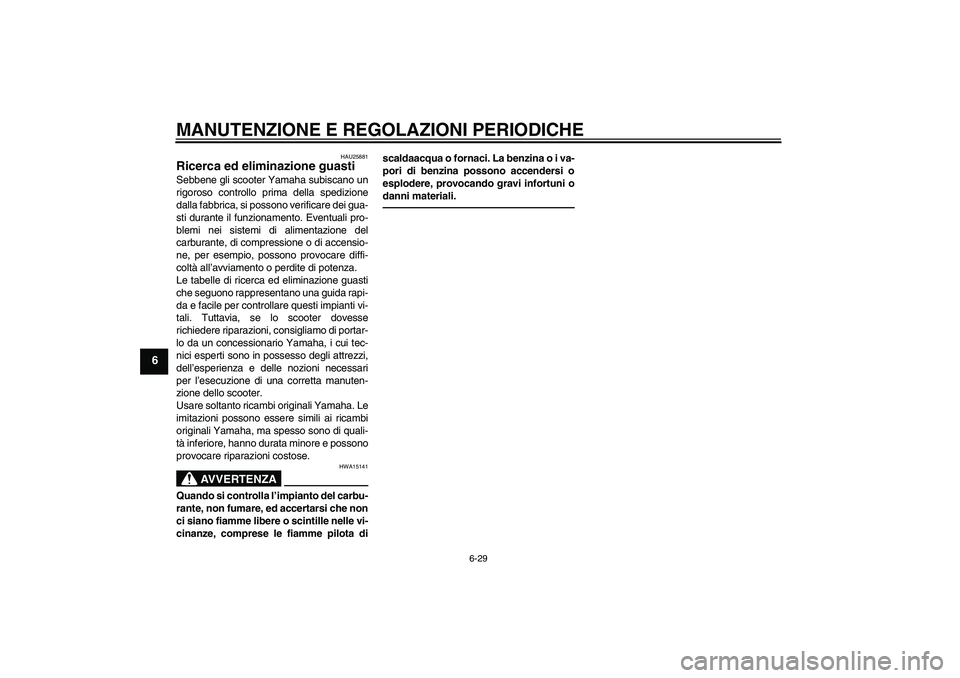

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU25881
Ricerca ed eliminazione guasti Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se lo scooter dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione dello scooter.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota discaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.U5B2H2H0.book Page 29 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU42131
Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria
e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U5B2H2H0.book Page 30 Monday, July 6, 2009 12:08 PM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
Surriscaldamento del motore
AVVERTENZA
HWA10400


Non togliere il tappo del radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire
sotto pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.


Dopo aver tolto il bullone di fermo del tappo del radiatore, mettere un panno spesso, come un asciugamano, sul tappo del
radiatore, e poi girarlo lentamente in senso antiorario fino al fermo, per permettere alla pressione residua di fuoriuscire.
Quando cessa il sibilo, premere il tappo mentre lo si gira in senso antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U5B2H2H0.book Page 31 Monday, July 6, 2009 12:08 PM
