VEILIGHEIDSINFORMATIE
1-4
1
In de handel verkrijgbare onderdelen,
accessoires en aanpassingssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.●
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
scooter. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de
grondspeling of de hellinghoek op
geen enkele manier vermindert, deveerweg, de stuuruitslag of de bedie-
ning niet beperkt en geen lampen of
reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
scooter. De scooter kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
●
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de scooter
te boven gaan, kan zich een gevaarlij-
ke elektrische storing voordoen waar-
door de verlichting of de motor uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw scooter
werden geleverd zijn ontworpen om de mo-
gelijkheden van de machine te ondersteu-
nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De scooter vervoeren
Volg de onderstaande instructies als u de
scooter in een ander voertuig wilt vervoe-
ren.
●
Verwijder alle loszittende voorwerpen
van de scooter.
●
Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
U5B2D4D0.book Page 4 Wednesday, May 30, 2012 5:05 PM

VEILIGHEIDSINFORMATIE
1-5
1
●
Zet de scooter vast met spanbanden
of andere geschikte banden aan stevi-
ge delen van de scooter, zoals het fra-
me of de bovenste voorvorkklem (en
niet aan, bijvoorbeeld, het stuur, de
richtingaanwijzers of onderdelen die
kunnen afbreken). Kies de plaats voor
de spanbanden zorgvuldig om te voor-
komen dat deze tijdens het transport
schuurplekken op de lak veroorzaken.
●
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de scooter tijdens het transport
niet overmatig kan stuiteren.
DAU10373
Andere aandachtspunten voor
veilig rijden ●
Geef duidelijk richting aan wanneer u
een bocht neemt.
●
Op een nat wegdek kan remmen ui-
terst lastig zijn. Vermijd te hard rem-
men, de scooter zou kunnen slippen.
Bedien de remmen rustig wanneer u
op een nat wegdek wilt stoppen.
●
Minder snelheid bij het naderen van
een bocht of een afslag. Trek lang-
zaam op nadat u de bocht hebt geno-
men.
●
Wees voorzichtig bij het passeren van
geparkeerde auto’s. Een bestuurder
merkt u mogelijk niet op en kan het
portier openslaan in uw rijrichting.
●
Spoorwegovergangen, tramrails, ijze-
ren platen gebruikt in de wegenbouw
en putdeksels worden in natte toe-
stand zeer glad. Minder snelheid en
passeer ze voorzichtig. Houd de scoo-
ter recht, anders kan hij gaan schui-
ven.
●
De remvoeringen kunnen nat worden
bij het wassen van de scooter. Contro-
leer de remmen na het wassen van de
scooter, voordat u gaat rijden.
●
Draag steeds een helm, handschoe-
nen, een lange broek (taps toelopend
bij de enkel/omslag, om flapperen te
voorkomen), en een felgekleurd jack.
●
Vervoer op uw scooter niet te veel ba-
gage. Een overbeladen scooter is on-
stabiel. Gebruik degelijke snelbinders
om bagage aan de bagagedrager vast
te binden (indien het voertuig is voor-
zien van een bagagedrager). Losse
bagage beïnvloedt de stabiliteit van de
scooter en kan uw aandacht afleiden
van het verkeer. (Zie pagina 1-3.)
U5B2D4D0.book Page 5 Wednesday, May 30, 2012 5:05 PM

BESCHRIJVING
2-1
2
DAU10410

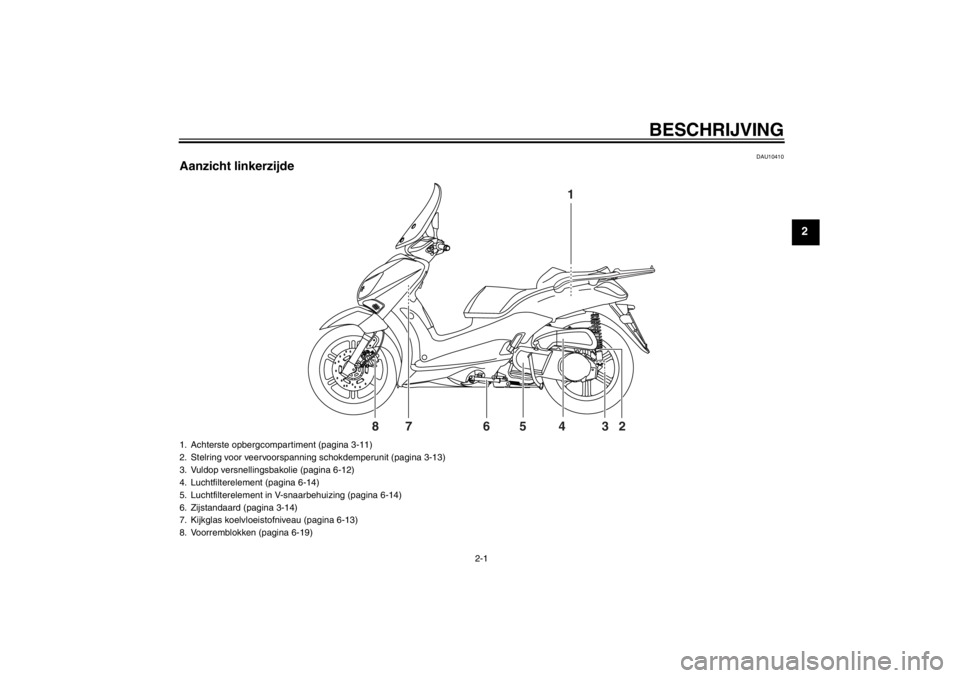

Aanzicht linkerzijde
1
2 3 4 5 76 8
1. Achterste opbergcompartiment (pagina 3-11)
2. Stelring voor veervoorspanning schokdemperunit (pagina 3-13)
3. Vuldop versnellingsbakolie (pagina 6-12)
4. Luchtfilterelement (pagina 6-14)
5. Luchtfilterelement in V-snaarbehuizing (pagina 6-14)
6. Zijstandaard (pagina 3-14)
7. Kijkglas koelvloeistofniveau (pagina 6-13)
8. Voorremblokken (pagina 6-19)
U5B2D4D0.book Page 1 Wednesday, May 30, 2012 5:05 PM

BESCHRIJVING
2-2
2
DAU10420

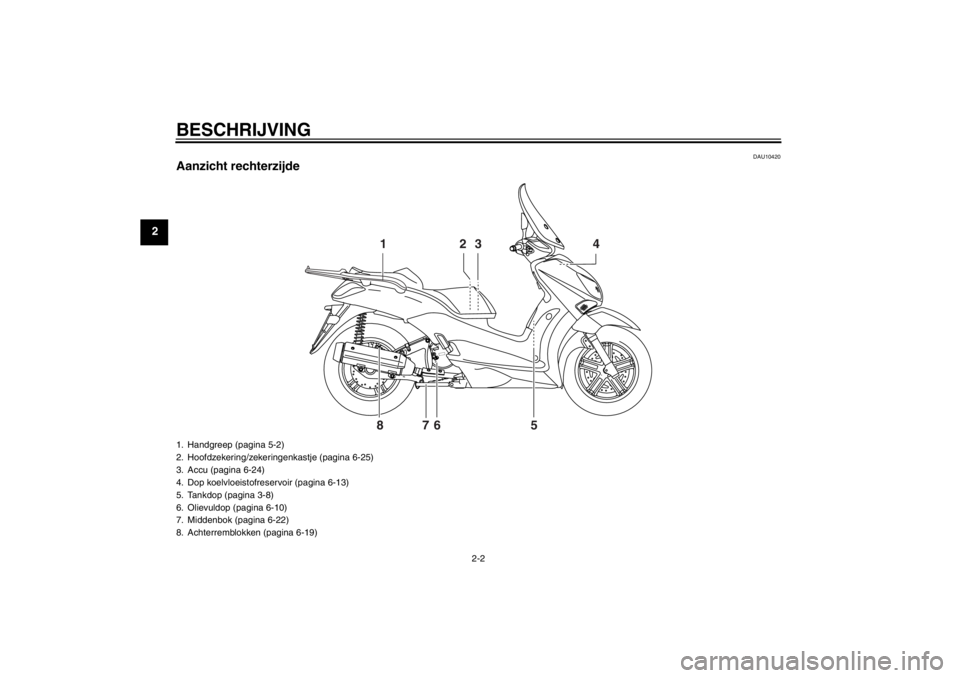

Aanzicht rechterzijde
2 13 4
5 6 7 8
1. Handgreep (pagina 5-2)
2. Hoofdzekering/zekeringenkastje (pagina 6-25)
3. Accu (pagina 6-24)
4. Dop koelvloeistofreservoir (pagina 6-13)
5. Tankdop (pagina 3-8)
6. Olievuldop (pagina 6-10)
7. Middenbok (pagina 6-22)
8. Achterremblokken (pagina 6-19)U5B2D4D0.book Page 2 Wednesday, May 30, 2012 5:05 PM

BESCHRIJVING
2-3
2
DAU10430

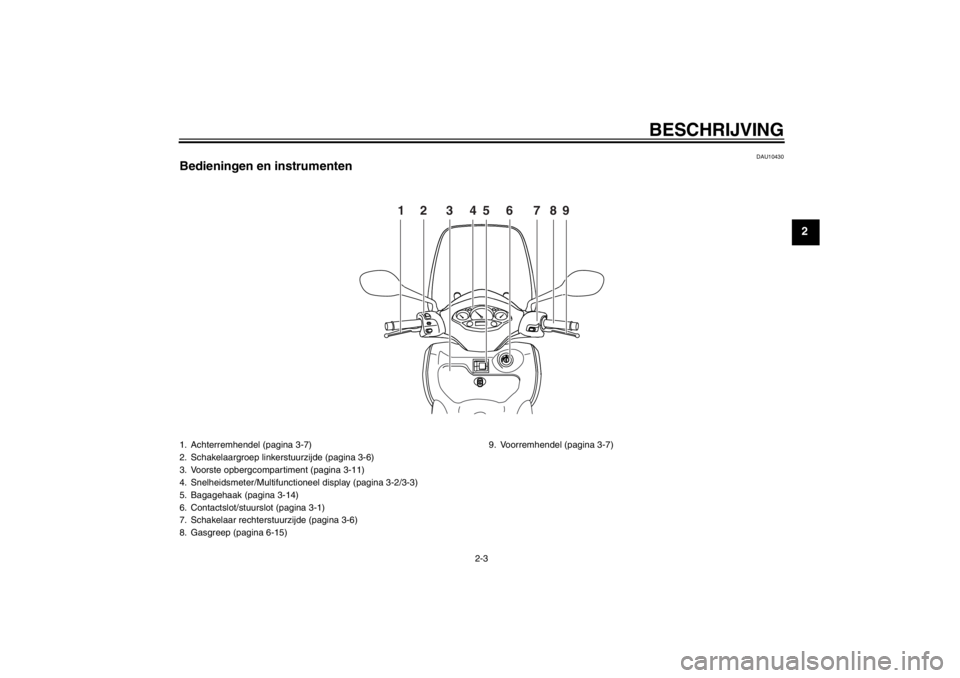

Bedieningen en instrumenten
PUSHOPEN
12 3456 789
1. Achterremhendel (pagina 3-7)
2. Schakelaargroep linkerstuurzijde (pagina 3-6)
3. Voorste opbergcompartiment (pagina 3-11)
4. Snelheidsmeter/Multifunctioneel display (pagina 3-2/3-3)
5. Bagagehaak (pagina 3-14)
6. Contactslot/stuurslot (pagina 3-1)
7. Schakelaar rechterstuurzijde (pagina 3-6)
8. Gasgreep (pagina 6-15)9. Voorremhendel (pagina 3-7)
U5B2D4D0.book Page 3 Wednesday, May 30, 2012 5:05 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10461

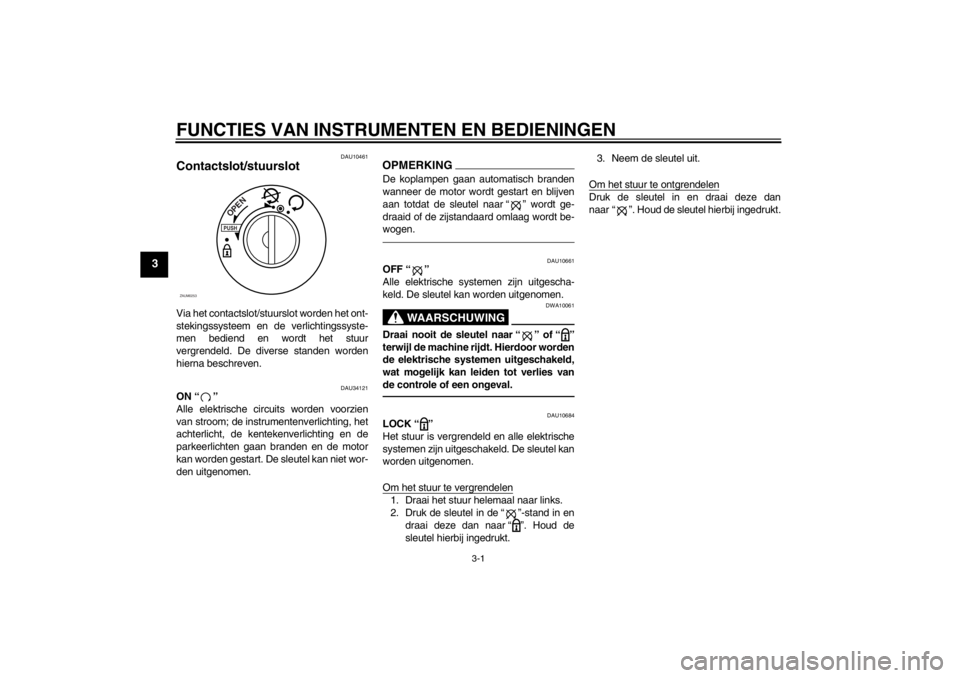

Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.
DAU34121
ON “ ”
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en de
parkeerlichten gaan branden en de motor
kan worden gestart. De sleutel kan niet wor-
den uitgenomen.
OPMERKINGDe koplampen gaan automatisch branden
wanneer de motor wordt gestart en blijven
aan totdat de sleutel naar “ ” wordt ge-
draaid of de zijstandaard omlaag wordt be-
wogen.
DAU10661
OFF “ ”
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “ ” of “ ”
terwijl de machine rijdt. Hierdoor worden
de elektrische systemen uitgeschakeld,
wat mogelijk kan leiden tot verlies van
de controle of een ongeval.
DAU10684
LOCK “ ”
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “ ”-stand in en
draai deze dan naar “ ”. Houd de
sleutel hierbij ingedrukt.3. Neem de sleutel uit.
Om het stuur te ontgrendelen
Druk de sleutel in en draai deze dan
naar “ ”. Houd de sleutel hierbij ingedrukt.
PUSHOPEN
ZAUM0253
U5B2D4D0.book Page 1 Wednesday, May 30, 2012 5:05 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU11006

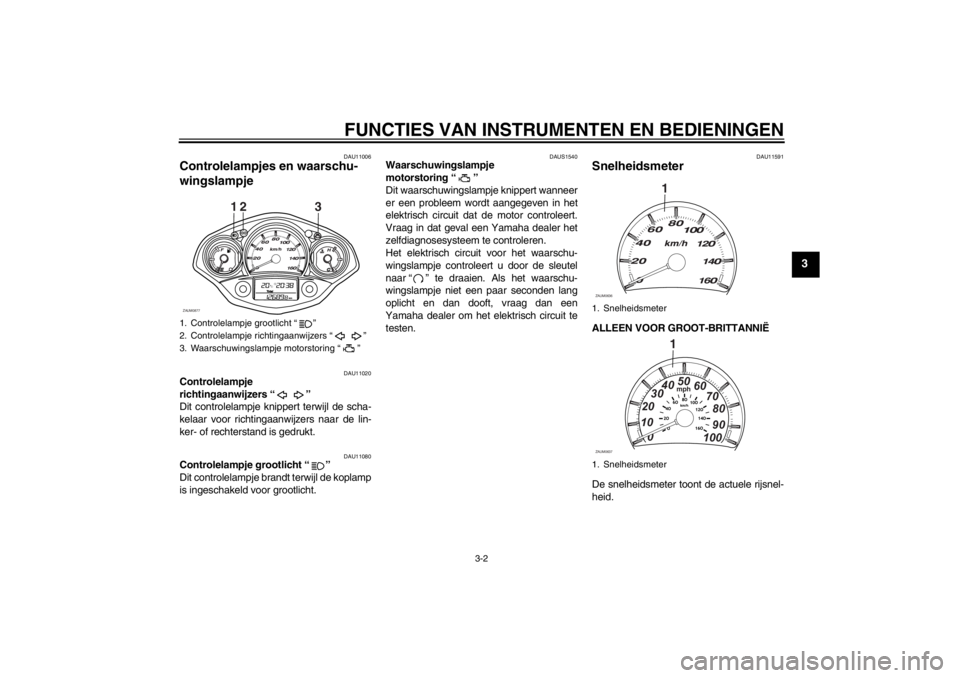

Controlelampjes en waarschu-
wingslampje
DAU11020
Controlelampje
richtingaanwijzers “ ”
Dit controlelampje knippert terwijl de scha-
kelaar voor richtingaanwijzers naar de lin-
ker- of rechterstand is gedrukt.
DAU11080
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAUS1540
Waarschuwingslampje
motorstoring “ ”
Dit waarschuwingslampje knippert wanneer
er een probleem wordt aangegeven in het
elektrisch circuit dat de motor controleert.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ ” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU11591
Snelheidsmeter ALLEEN VOOR GROOT-BRITTANNIË
De snelheidsmeter toont de actuele rijsnel-
heid.
1. Controlelampje grootlicht “ ”
2. Controlelampje richtingaanwijzers “ ”
3. Waarschuwingslampje motorstoring “ ”
12 3
ZAUM0877
1. Snelheidsmeter
1. Snelheidsmeter
1
ZAUM0636
1mph
0 1020304050
60
70
80
90
100
ZAUM0637
U5B2D4D0.book Page 2 Wednesday, May 30, 2012 5:05 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
DAUM1471

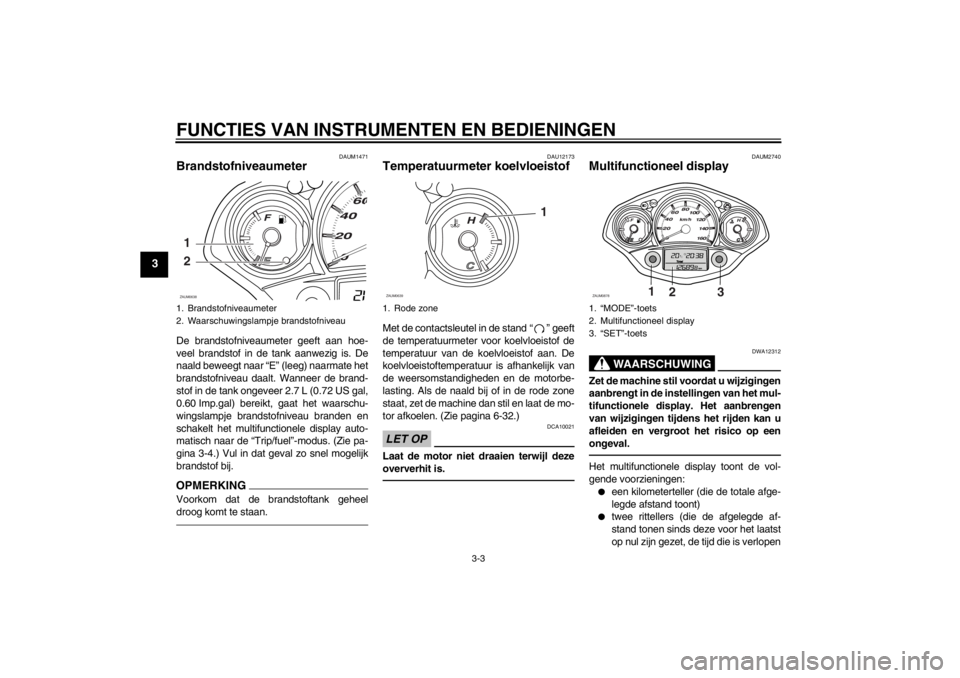

Brandstofniveaumeter De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (leeg) naarmate het
brandstofniveau daalt. Wanneer de brand-
stof in de tank ongeveer 2.7 L (0.72 US gal,
0.60 Imp.gal) bereikt, gaat het waarschu-
wingslampje brandstofniveau branden en
schakelt het multifunctionele display auto-
matisch naar de “Trip/fuel”-modus. (Zie pa-
gina 3-4.) Vul in dat geval zo snel mogelijk
brandstof bij.OPMERKINGVoorkom dat de brandstoftank geheel
droog komt te staan.
DAU12173
Temperatuurmeter koelvloeistof Met de contactsleutel in de stand “ ” geeft
de temperatuurmeter voor koelvloeistof de
temperatuur van de koelvloeistof aan. De
koelvloeistoftemperatuur is afhankelijk van
de weersomstandigheden en de motorbe-
lasting. Als de naald bij of in de rode zone
staat, zet de machine dan stil en laat de mo-
tor afkoelen. (Zie pagina 6-32.)LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.
DAUM2740

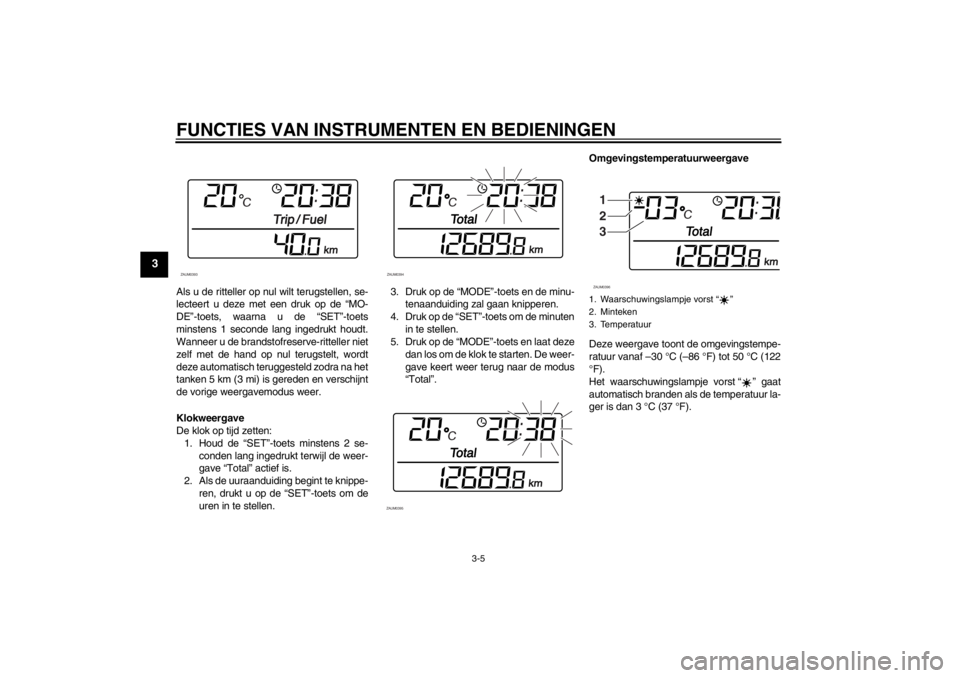

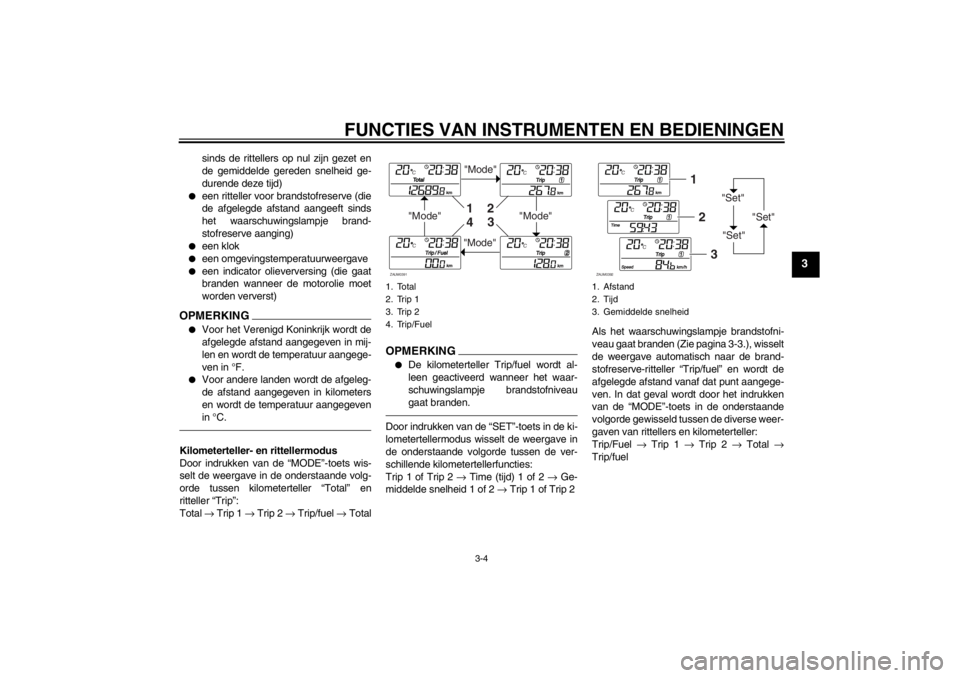

Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.Het multifunctionele display toont de vol-
gende voorzieningen:●
een kilometerteller (die de totale afge-
legde afstand toont)
●
twee rittellers (die de afgelegde af-
stand tonen sinds deze voor het laatst
op nul zijn gezet, de tijd die is verlopen
1. Brandstofniveaumeter
2. Waarschuwingslampje brandstofniveau1
2ZAUM0638
1. Rode zone
1
ZAUM0639
1. ìMODEî-toets
2. Multifunctioneel display
3. ìSETî-toets
1
2
3
ZAUM0878
U5B2D4D0.book Page 3 Wednesday, May 30, 2012 5:05 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
sinds de rittellers op nul zijn gezet en
de gemiddelde gereden snelheid ge-
durende deze tijd)
●
een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)
●
een klok
●
een omgevingstemperatuurweergave
●
een indicator olieverversing (die gaat
branden wanneer de motorolie moet
worden ververst)
OPMERKING●
Voor het Verenigd Koninkrijk wordt de
afgelegde afstand aangegeven in mij-
len en wordt de temperatuur aangege-
ven in °F.
●
Voor andere landen wordt de afgeleg-
de afstand aangegeven in kilometers
en wordt de temperatuur aangegeven
in °C.
Kilometerteller- en rittellermodus
Door indrukken van de “MODE”-toets wis-
selt de weergave in de onderstaande volg-
orde tussen kilometerteller “Total” en
ritteller “Trip”:
Total → Trip 1 → Trip 2 → Trip/fuel → Total
OPMERKING●
De kilometerteller Trip/fuel wordt al-
leen geactiveerd wanneer het waar-
schuwingslampje brandstofniveau
gaat branden.
Door indrukken van de “SET”-toets in de ki-
lometertellermodus wisselt de weergave in
de onderstaande volgorde tussen de ver-
schillende kilometertellerfuncties:
Trip 1 of Trip 2 → Time (tijd) 1 of 2 → Ge-
middelde snelheid 1 of 2 → Trip 1 of Trip 2Als het waarschuwingslampje brandstofni-
veau gaat branden (Zie pagina 3-3.), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “Trip/fuel” en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
van de “MODE”-toets in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
Trip/Fuel → Trip 1 → Trip 2 → Total →
Trip/fuel1. Total
2. Trip 1
3. Trip 2
4. Trip/Fuel
"Mode"
"Mode"
"Mode"
"Mode"1
2
3
4
ZAUM0391
1. Afstand
2. Tijd
3. Gemiddelde snelheid
"Set"
"Set""Set"
12
3
ZAUM0392
U5B2D4D0.book Page 4 Wednesday, May 30, 2012 5:05 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
Als u de ritteller op nul wilt terugstellen, se-
lecteert u deze met een druk op de “MO-
DE”-toets, waarna u de “SET”-toets
minstens 1 seconde lang ingedrukt houdt.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Klokweergave
De klok op tijd zetten:
1. Houd de “SET”-toets minstens 2 se-
conden lang ingedrukt terwijl de weer-
gave “Total” actief is.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de “SET”-toets om de
uren in te stellen.3. Druk op de “MODE”-toets en de minu-
tenaanduiding zal gaan knipperen.
4. Druk op de “SET”-toets om de minuten
in te stellen.
5. Druk op de “MODE”-toets en laat deze
dan los om de klok te starten. De weer-
gave keert weer terug naar de modus
“Total”.Omgevingstemperatuurweergave
Deze weergave toont de omgevingstempe-
ratuur vanaf –30 °C (–86 °F) tot 50 °C (122
°F).
Het waarschuwingslampje vorst “ ” gaat
automatisch branden als de temperatuur la-
ger is dan 3 °C (37 °F).ZAUM0393
ZAUM0394ZAUM0395
1. Waarschuwingslampje vorst ì î
2. Minteken
3. Temperatuur1
2
3ZAUM0396
U5B2D4D0.book Page 5 Wednesday, May 30, 2012 5:05 PM
