YAMAHA XENTER 150 2012 Manuale de Empleo (in Spanish)

1
2
3
4
5
6
7
8
9
6-34
SAU1722A
MANTENIMIENTO Y AJUSTES PERIÓDICOS
Sobrecalentamiento del motor
SWAT1040
ADVERTENCIA
● No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido
y vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.● Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido
contrario al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el sil-
bido, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie por el líqui-
do refrigerante recomendado lo antes posible.
52S-F8199-S0_CS.indd 6-3452S-F8199-S0_CS.indd 6-34
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
7-1
SAU25991
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
SAU26094
CuidadosSi bien el diseño abierto de un scooter
revela el atractivo de la tecnología, tam-
bién la hace más vulnerable. El óxido y
la corrosión pueden desarrollarse incluso
cuando se utilizan componentes de alta
tecnología. Un tubo de escape oxidado
puede pasar desapercibido en un coche,
pero afea el aspecto general de un scoo-
ter. El cuidado frecuente y adecuado no
sólo se ajusta a los términos de la garan-
tía, sino que además mantiene la buena
imagen del scooter, prolonga su vida útil y
optimiza sus prestaciones.
Antes de limpiarlo
1. Cubra la salida del silenciador con
una bolsa de plástico cuando el mo-
tor se haya enfriado.
2. Verifique que todas las tapas y cu-
biertas, así como todos los acoplado-
res y conectores eléctricos, incluidas
las tapas de bujía, estén bien apreta-
dos.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los se-
llos, las juntas y los ejes de las rue-
das. Enjuague siempre la suciedad y
el desengrasador con agua.
Limpieza
SCA10783
ATENCIÓN ● No utilice limpiadores de ruedas
con alto contenido de ácido, es-
pecialmente para las ruedas de
radios. Si utiliza tales productos
para la suciedad difícil de eliminar,
no deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones.
Asimismo, enjuague completa-
mente la zona con agua, séquela
inmediatamente y a continuación
aplique un protector en aerosol
contra la corrosión.● Una limpieza inadecuada puede
dañar las partes de plástico (como
los carenados, paneles, parabri-
sas, la óptica del faro o del indica-
dor, etc.) y los silenciadores. Para
limpiar el plástico utilice única-
mente un trapo suave y limpio o
una esponja y agua. No obstante,
si las piezas de plástico no quedan
bien limpias con agua, se puede
diluir en ella un detergente suave.
Se debe eliminar con agua abun-
SAU25991
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
SAU37833
Precaución relativa al color
mate
SCA15192
ATENCIÓN Algunos modelos están provistos de
piezas acabadas en colores mate. An-
tes de limpiar el vehículo, pregunte en
un concesionario Yamaha qué produc-
tos se pueden utilizar.
Si utiliza un cepillo, productos quími-
cos o detergentes fuertes para limpiar
estas piezas rayará o dañará la super-
cie. Asimismo, evite aplicar cera a las
piezas con acabado en color mate.
52S-F8199-S0_CS.indd 7-152S-F8199-S0_CS.indd 7-1
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9

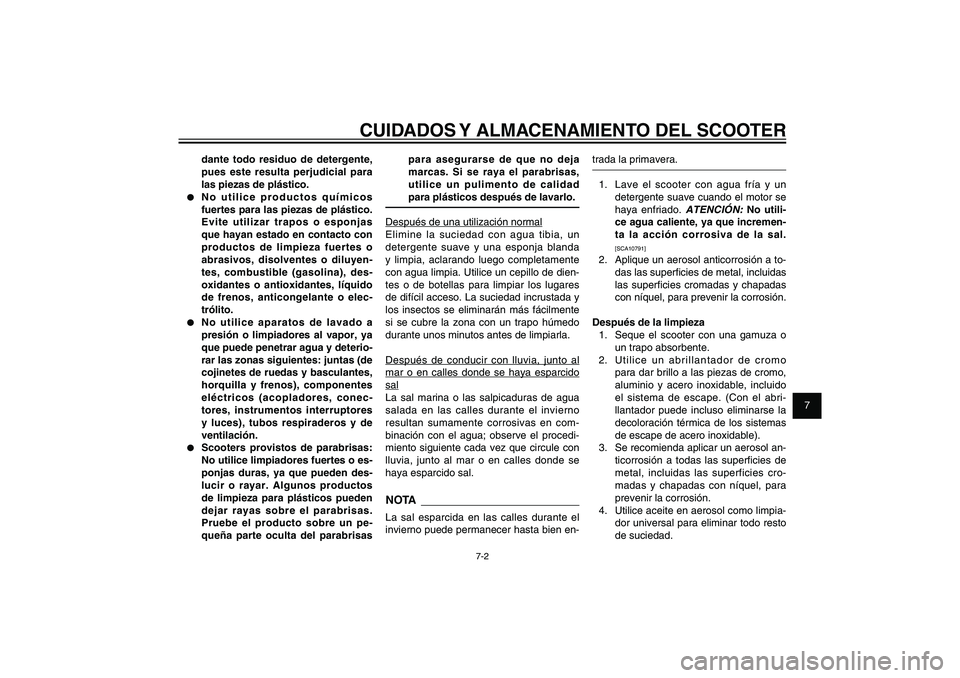

7-2
SAU25991
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
dante todo residuo de detergente,
pues este resulta perjudicial para
las piezas de plástico.
● No utilice productos químicos
fuertes para las piezas de plástico.
Evite utilizar trapos o esponjas
que hayan estado en contacto con
productos de limpieza fuertes o
abrasivos, disolventes o diluyen-
tes, combustible (gasolina), des-
oxidantes o antioxidantes, líquido
de frenos, anticongelante o elec-
trólito.● No utilice aparatos de lavado a
presión o limpiadores al vapor, ya
que puede penetrar agua y deterio-
rar las zonas siguientes: juntas (de
cojinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conec-
tores, instrumentos interruptores
y luces), tubos respiraderos y de
ventilación.● Scooters provistos de parabrisas:
No utilice limpiadores fuertes o es-
ponjas duras, ya que pueden des-
lucir o rayar. Algunos productos
de limpieza para plásticos pueden
dejar rayas sobre el parabrisas.
Pruebe el producto sobre un pe-
queña parte oculta del parabrisas
para asegurarse de que no deja
marcas. Si se raya el parabrisas,
utilice un pulimento de calidad
para plásticos después de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un
detergente suave y una esponja blanda
y limpia, aclarando luego completamente
con agua limpia. Utilice un cepillo de dien-
tes o de botellas para limpiar los lugares
de difícil acceso. La suciedad incrustada y
los insectos se eliminarán más fácilmente
si se cubre la zona con un trapo húmedo
durante unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al
mar o en calles donde se haya esparcido
sal
La sal marina o las salpicaduras de agua
salada en las calles durante el invierno
resultan sumamente corrosivas en com-
binación con el agua; observe el procedi-
miento siguiente cada vez que circule con
lluvia, junto al mar o en calles donde se
haya esparcido sal.
NOTALa sal esparcida en las calles durante el
invierno puede permanecer hasta bien en-
trada la primavera.
1. Lave el scooter con agua fría y un
detergente suave cuando el motor se
haya enfriado.
ATENCIÓN:
No utili-
ce agua caliente, ya que incremen-
ta la acción corrosiva de la sal.
[SCA10791]
2. Aplique un aerosol anticorrosión a to-
das las super cies de metal, incluidas
las super cies cromadas y chapadas
con níquel, para prevenir la corrosión.
Después de la limpieza
1. Seque el scooter con una gamuza o
un trapo absorbente.
2. Utilice un abrillantador de cromo
para dar brillo a las piezas de cromo,
aluminio y acero inoxidable, incluido
el sistema de escape. (Con el abri-
llantador puede incluso eliminarse la
decoloración térmica de los sistemas
de escape de acero inoxidable).
3. Se recomienda aplicar un aerosol an-
ticorrosión a todas las super cies de
metal, incluidas las superficies cro-
madas y chapadas con níquel, para
prevenir la corrosión.
4. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
52S-F8199-S0_CS.indd 7-252S-F8199-S0_CS.indd 7-2
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
7-3
SAU25991
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER5. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que el scooter se seque por
completo antes de guardarlo o cubrir-
lo.
SWA10942
ADVERTENCIA
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.● Veri que que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y
los forros de freno con un limpia-
dor normal de discos de freno o
acetona, y lave los neumáticos con
agua tibia y un detergente suave.● Antes de utilizar el scooter pruebe
los frenos y su comportamiento en
las curvas.
SCA10800
ATENCIÓN ● Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.● No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
● Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA● Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.● Con el lavado, la lluvia o los climas
húmedos la óptica del faro se puede
empañar. Encender el faro durante
un breve periodo ayudará a eliminar
la humedad de la óptica.
SAU36563
AlmacenamientoPeriodo corto
Guarde siempre el scooter en un lugar
fresco y seco y, si es preciso, protéjalo
contra el polvo con una funda porosa. Ve-
ri que que el motor y el sistema de esca-
pe estén fríos antes de cubrir el scooter.
SCA10820
ATENCIÓN ● Si guarda el scooter en un lugar
mal ventilado o lo cubre con una
lona cuando todavía esté mojado,
el agua y la humedad penetrarán
en su interior y se oxidará.● Para prevenir la corrosión, evite
sótanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen produc-
tos químicos fuertes.
Periodo largo
Antes de guardar el scooter durante varios
meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
52S-F8199-S0_CS.indd 7-352S-F8199-S0_CS.indd 7-3
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
7-4
SAU25991
CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la
bujía y seguidamente coloque
esta sobre la culata para que los
electrodos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite).
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa. ¡AD-
VERTENCIA! Para evitar daños
o lesiones por chispas, conecte
a masa los electrodos de la bu-
jía cuando haga girar el motor.
[SWA10951]
4. Engrase todos los cables de control y
los puntos de pivote de las palancas
y pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija
la presión de los neumáticos y luego
levante el scooter de forma que las
dos ruedas queden por encima del
suelo. Alternativamente, gire un poco
las ruedas cada mes para evitar que
los neumáticos se degraden en un
punto.
6. Cubra la salida del silenciador con
una bolsa de plástico para evitar que
penetre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez
al mes. No guarde la batería en un
lugar excesivamente frío o caliente
[menos de 0 °C (30 °F) o más de 30
°C (90 °F)]. Para más información
relativa al almacenamiento de la ba-
tería, consulte la página 6-26.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar el scooter.
52S-F8199-S0_CS.indd 7-452S-F8199-S0_CS.indd 7-4
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
8-1
SAU26320
ESPECIFICACIONES
SAU50910
DimensionesLongitud total
1990 mm (78.3 in)
Anchura total
690 mm (27.2 in)
Altura total
1135 mm (44.7 in)
Altura del asiento
785 mm (30.9 in)
Distancia entre ejes
1385 mm (54.5 in)
Holgura mínima al suelo
140 mm (5.51 in)
Radio de giro mínimo
2100 mm (82.7 in)PesoPeso en orden de marcha
142 kg (313 lb)MotorTipo de motor
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros
Cilindro sencillo
Cilindrada
155 cm
3
Calibre x Carrera
58.0 x 58.7 mm (2.28 x 2.31 in)
Relación de compresión
11.00 : 1
Sistema de arranque
Arranque eléctrico
Sistema de lubricación
Cárter húmedo
Aceite de motorMarca recomendada
YAMALUBE
Tipo
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
Calidad de aceite de motor recomendado
Servicio API tipo SG o superior/JASO MACantidad de aceite de motorCambio periódico de aceite
1.10 L (1.16 US qt, 0.97 Imp.qt)Aceite de la transmisión nalTipo
Aceite de motor SAE 10W-30 tipo SE
Cantidad
0.20 L (0.21 US qt, 0.18 Imp.qt)Sistema de refrigeraciónCapacidad del depósito de líquido
refrigerante
(hasta la marca de nivel máximo)
0.25 L (0.26 US qt, 0.22 Imp.qt)
Filtro de aireFiltro de aire
Elemento de papel revestido con aceiteCombustibleCombustible recomendado
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible
8.0 L (2.11 US gal, 1.76 Imp.gal)Cuerpo del aceleradorMarca ID
52S1 01
Fabricante
AISANBujía(s)Fabricante/modelo
NGK / CPR9EA-9
Distancia entre electrodos de la bujía
0.8-0.9 mm (0.031-0.035 in)EmbragueTipo de embrague
Automático centrífugo en secoTransmisiónRelación de reducción primaria
1.000
Relación de reducción secundaria
10.320 (46 / 13 × 35 / 12)
Transmisión nal
Engranaje
Tipo de transmisión
Correa trapezoidal automáticaChasisTipo de bastido
Bastidor en J
SAU26320
ESPECIFICACIONES
52S-F8199-S0_CS.indd 8-152S-F8199-S0_CS.indd 8-1
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
8-2
SAU26320
ESPECIFICACIONES
Ángulo del eje delantero
23.83 degree
Base del ángulo de inclinación
84 mm (3.3 in)Neumático delanteroTipo
Sin cámara
Tamaño
100 / 80 - 16M/C 50P
Fabricante/modelo
DURO / DM1157FNeumático traseroTipo
Sin cámara
Tamaño
120 / 80 - 16M/C 60P
Fabricante/modelo
DURO / DM1157CargaCarga máxima
179 kg (395 lb)Presión de aire del neumático (medida
en neumáticos en frío)Condiciones de carga
90 kg (198 lb)
Delantero
175 kPa (1.75 kgf/cm
2, 25 psi, 1.75 bar)
Trasero
200 kPa (2.00 kgf/cm2, 29 psi, 2.00 bar)
Condiciones de carga
90 kg - Carga máxima
Delantero
175 kPa (1.75 kgf/cm2, 25 psi, 1.75 bar)Trasero
225 kPa (2.25 kgf/cm
2, 33 psi, 2.25 bar)
Rueda delanteraTipo de rueda
Rueda de fundición
Tamaño de la llanta
J 16M/C × MT2.50Rueda traseraTipo de rueda
Rueda de fundición
Tamaño de la llanta
J 16M/C × MT2.75Freno delanteroTipo
Freno de disco sencillo
Operación
Operación con mano derecha
Líquido de frenos especi cado
DOT 4Freno traseroTipo
Freno de tambor
Operación
Operación con mano izquierdaSuspensión delanteraTipo
Horquilla telescópica
Tipo de muelle/amortiguador
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda
100.0 mm (3.94 in)Suspensión traseraTipo
Basculante unitariaTipo de muelle/amortiguador
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda
92.0 mm (3.62 in)
Sistema eléctricoSistema de encendido
TCI
Sistema estándar
Magneto CABateríaModelo
GT7B-4
Voltaje, capacidad
12 V, 6.5 AhFaro delanteroTipo de bombilla
Bombilla halógenaVoltaje, potencia de la bombilla x canti-
dadFaro delantero
12 V, 55 W x 2
Luz de freno y posterior
12V, 0.25 / 1.4W× 1 (LED ASSY)
Luz de intermitencia delantera
12 V, 10.0 W x 2
Luz de intermitencia trasera
12 V, 10.0 W x 2
Luz auxiliar
12 V, 5.0 W x 2
Luz de la matrícula
12 V, 5.0 W x 1
Luz de instrumentos
12V,LED × 6
52S-F8199-S0_CS.indd 8-252S-F8199-S0_CS.indd 8-2
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
8-3
SAU26320
ESPECIFICACIONESTestigo de luz de carretera
12V,LED × 1
Luz indicadora de intermitencia
12V,LED × 2
Luz de alarma de temperatura del
refrigerante
12V,LED × 1
Luz de aviso de avería en el motor
12 V, LED × 1FusiblesFusible principal
20.0 A
Fusible del faro
15.0 A
Fusible del sistema de intermitencia
15.0 A
Fusible de encendido
7.5 A
Fusible de repuesto
7.5 A
Fusible de reserva
20.0 A x 1
Fusible de reserva
7.5 A x 1
Fusible de reserva
15.0 A x 1
52S-F8199-S0_CS.indd 8-352S-F8199-S0_CS.indd 8-3
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

1
2
3
4
5
6
7
8
9
9-1
SAU26343
INFORMACIÓN PARA EL CONSUMIDOR
SAU48612
Números de identi caciónAnote el número de identi cación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o
en caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26410
Número de identi cación del vehículo
1
2
1. Número de identi cación del vehículo
2. Luz del intermitente delanteroEl número de identificación del vehículo
está grabado en el bastidor.NOTAEl número de identificación del vehículo
sirve para identificar el vehículo y puede
utilizarse para registrarla ante las autori-
dades de su localidad a efectos de matri-
culación.
SAU26490
Etiqueta del modelo
1
1. Etiqueta del modeloLa etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-11.) Anote los datos que guran en esta
etiqueta en el espacio previsto. Necesitará
estos datos cuando solicite repuestos a un
concesionario Yamaha.
SAU26343
INFORMACIÓN PARA EL CONSUMIDOR
52S-F8199-S0_CS.indd 9-152S-F8199-S0_CS.indd 9-1
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black

INDEXAAceite de la transmisión nal .................. 6-12
Aceite de motor ....................................... 6-10
Aceleración y desaceleración ................... 5-2
Almacenamiento ....................................... 7-3
Arranque del motor ................................... 5-1
Asiento .................................................... 3-11
Aspectos de seguridad en la conducción . 1-5BBatería .................................................... 6-25
Bombilla del faro, cambio ........................ 6-28
Bombilla del intermitente (delantero),
cambio .................................................. 6-29
Bombilla del intermitente (trasero),
cambio .................................................. 6-31
Bombilla de una luz de posición,
cambio .................................................. 6-30
Bujía, comprobación ................................. 6-9CCaballete central, comprobación y
engrase ................................................. 6-23
Cables, comprobación y engrase ........... 6-22
Carenado y paneles, desmontaje y
montaje ................................................... 6-7
Catalizador .............................................. 3-10
Cojinetes de las ruedas, comprobación .. 6-25
Color mate, precaución ............................. 7-1
Compartimento portaobjetos
(delantero) ............................................ 3-12
Compartimento portaobjetos
(posterior) ............................................. 3-13
Conjunto amortiguador ........................... 3-13
Conmutador de la luz de cruce/
carretera ................................................. 3-7Consumo de gasolina, consejos para
reducirlo .................................................. 5-3
Cuadros de identi cación de averías ...... 6-33
Cuidados ................................................... 7-1
DDirección, comprobación ........................ 6-25EEspeci caciones ....................................... 8-1
Estacionamiento ....................................... 5-4
Estribera del pasajero ............................. 3-12
Etiqueta del modelo .................................. 9-1FFiltro de aire y ltro de aire de la caja de la
correa trapezoidal ................................. 6-15
Frenada ..................................................... 5-2
Fusibles, cambio ..................................... 6-27GGasolina .................................................... 3-9HHolgura de la válvula .............................. 6-17
Horquilla delantera, comprobación ......... 6-24IIdenti cación de averías ......................... 6-32
Información relativa a la seguridad ........... 1-1
Inicio de la marcha .................................... 5-2
Interruptores del manillar .......................... 3-7
Interruptor de arranque ............................. 3-7
Interruptor de intermitencia ....................... 3-7
Interruptor de la bocina ............................. 3-7
Interruptor principal/Bloqueo de la
dirección ................................................. 3-1JJuego de herramientas ............................. 6-2Juego de la maneta de freno delantero,
comprobación ....................................... 6-19
Juego libre del puño del acelerador,
comprobación ....................................... 6-16
LLíquido de freno, comprobación ............. 6-21
Líquido de frenos, cambio ....................... 6-22
Líquido refrigerante ................................. 6-13
Luces indicadoras de intermitencia ........... 3-2
Luz de aviso de avería del motor .............. 3-3
Luz de aviso de la temperatura del líquido
refrigerante ............................................. 3-2
Luz de freno/piloto trasero ...................... 6-29
Luz de la matrícula .................................. 6-31MManetas de freno, engrase ..................... 6-23
Maneta del freno, delantero ...................... 3-7
Maneta del freno, trasero .......................... 3-8
Mantenimiento, sistema de control de
emisiones................................................ 6-3
Mantenimiento y engrase, periódicos ....... 6-4NNeumáticos ............................................. 6-17
Números de identi cación ......................... 9-1
Número de identi cación del vehículo ...... 9-1PPastillas y zapatas de freno,
comprobación ....................................... 6-19
Pastillas y zapatas de freno,
comprobación ....................................... 6-20
Portaequipajes ........................................ 3-14
Portaequipajes ........................................ 3-14
Puño del acelerador y cable, comprobación
y engrase .............................................. 6-23
52S-F8199-S0_CS.indd 9-252S-F8199-S0_CS.indd 9-2
2011/11/16 13:09:062011/11/16 13:09:06
Process BlackProcess Black
