YAMAHA XJ6-N 2009 Instructieboekje (in Dutch)

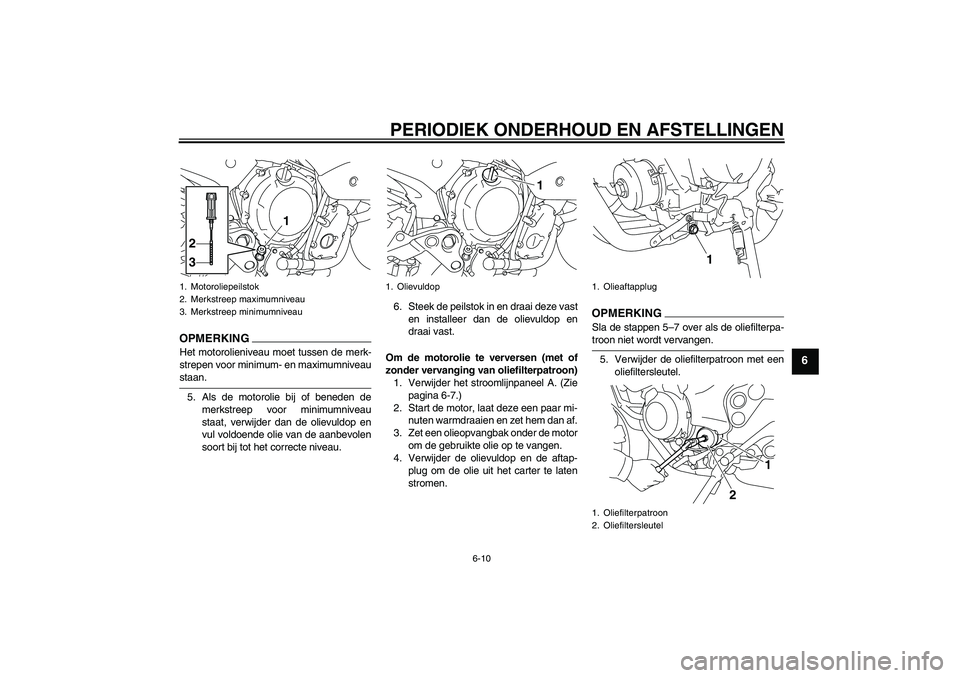

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
5. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de olievuldop en
vul voldoende olie van de aanbevolen
soort bij tot het correcte niveau.6. Steek de peilstok in en draai deze vast
en installeer dan de olievuldop en
draai vast.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-7.)
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKIN
G
Sla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
1. Motoroliepeilstok
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1
2
3
1. Olievuldop
1
1. Olieaftapplug
1. Oliefilterpatroon
2. Oliefiltersleutel
1
1
2
U20SD0D0.book Page 10 Friday, September 19, 2008 9:44 AM

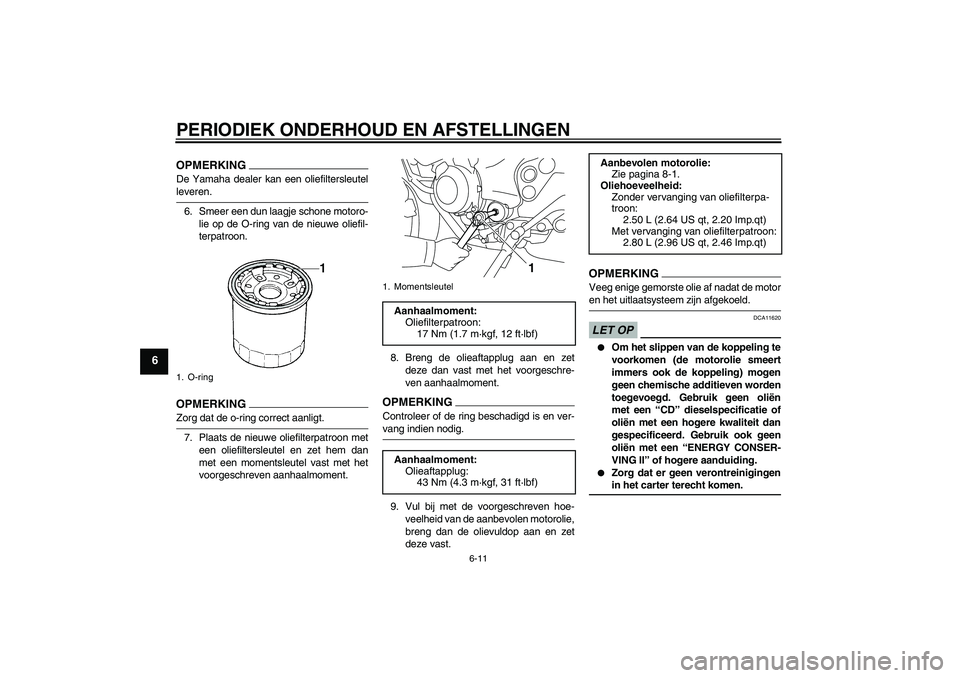

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje schone motoro-
lie op de O-ring van de nieuwe oliefil-
terpatroon.OPMERKINGZorg dat de o-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
OPMERKIN
G
Controleer of de ring beschadigd is en ver-vang indien nodig.
9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKINGVeeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.LET OP
DCA11620


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.


Zorg dat er geen verontreinigingenin het carter terecht komen.
1. O-ring
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U20SD0D0.book Page 11 Friday, September 19, 2008 9:44 AM

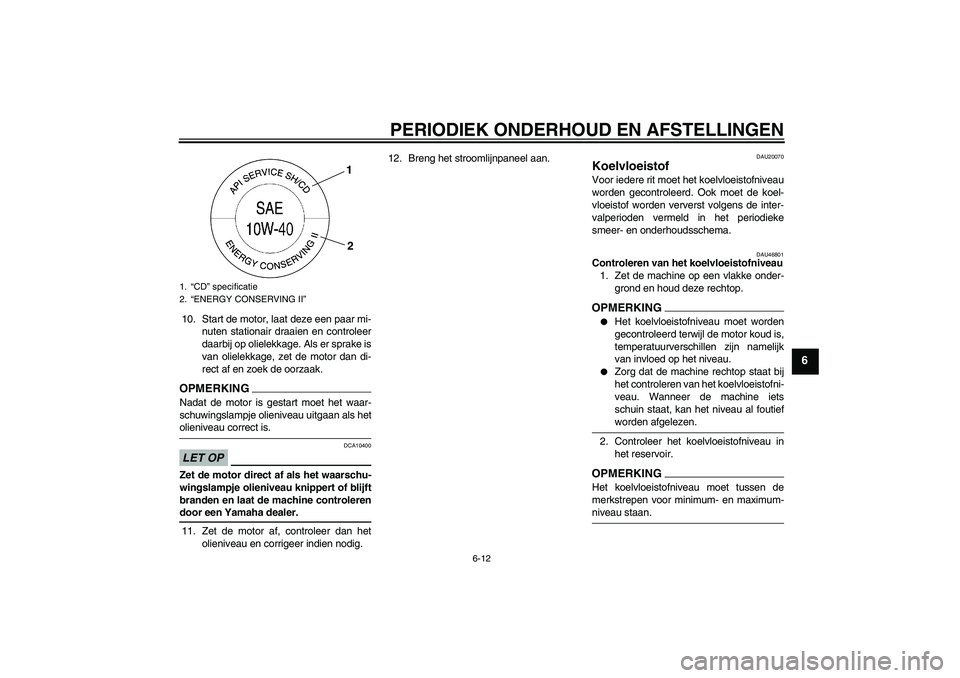

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
10. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKIN
G
Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als hetolieniveau correct is.LET OP
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.12. Breng het stroomlijnpaneel aan.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU46801
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING

Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.


Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.
1.“CD” specificatie
2.“ENERGY CONSERVING II”
1
2
U20SD0D0.book Page 12 Friday, September 19, 2008 9:44 AM

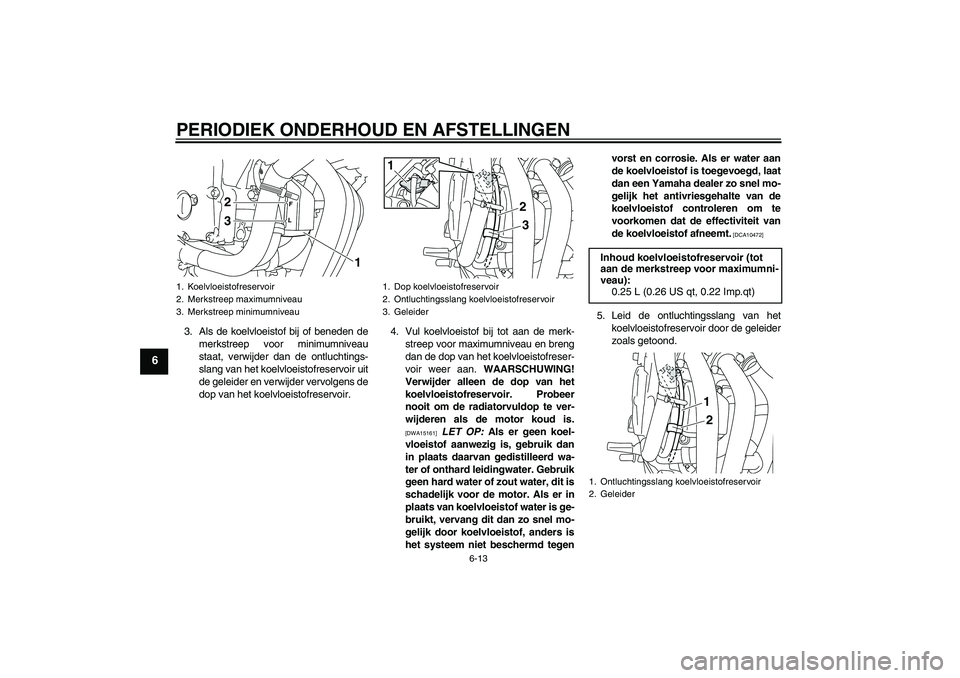

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
3. Als de koelvloeistof bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de ontluchtings-
slang van het koelvloeistofreservoir uit
de geleider en verwijder vervolgens de
dop van het koelvloeistofreservoir.4. Vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop van het koelvloeistofreser-
voir weer aan. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud is.
[DWA15161]
LET OP: Als er geen koel-
vloeistof aanwezig is, gebruik dan
in plaats daarvan gedistilleerd wa-
ter of onthard leidingwater. Gebruik
geen hard water of zout water, dit is
schadelijk voor de motor. Als er in
plaats van koelvloeistof water is ge-
bruikt, vervang dit dan zo snel mo-
gelijk door koelvloeistof, anders is
het systeem niet beschermd tegenvorst en corrosie. Als er water aan
de koelvloeistof is toegevoegd, laat
dan een Yamaha dealer zo snel mo-
gelijk het antivriesgehalte van de
koelvloeistof controleren om te
voorkomen dat de effectiviteit van
de koelvloeistof afneemt.
[DCA10472]
5. Leid de ontluchtingsslang van het
koelvloeistofreservoir door de geleider
zoals getoond.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1 2
3
1. Dop koelvloeistofreservoir
2. Ontluchtingsslang koelvloeistofreservoir
3. Geleider
3
1
2
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)1. Ontluchtingsslang koelvloeistofreservoir
2. Geleider
2 1
U20SD0D0.book Page 13 Friday, September 19, 2008 9:44 AM

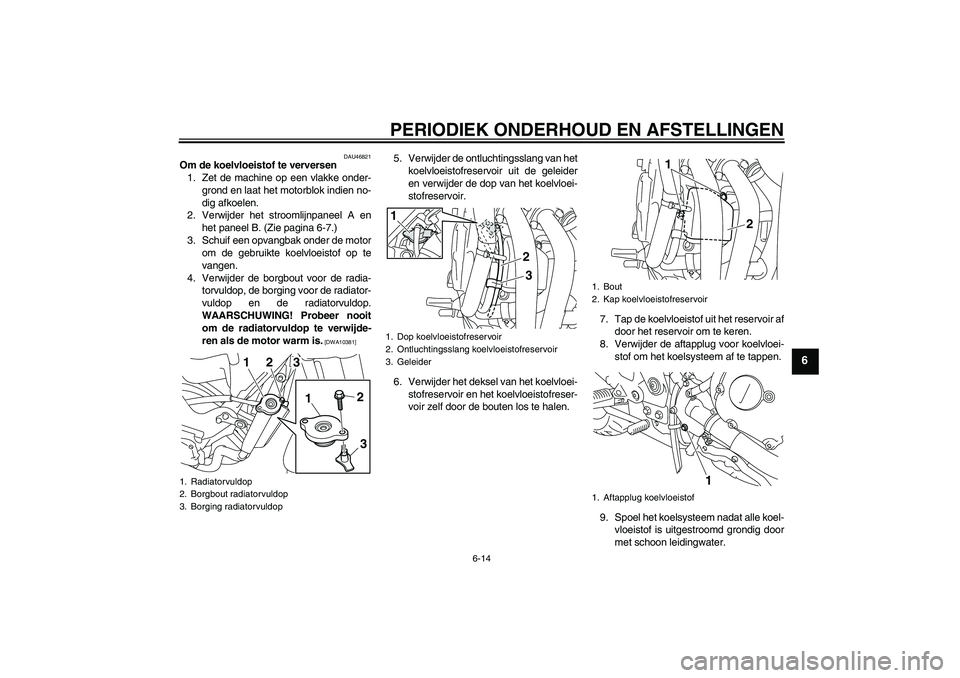

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
DAU46821
Om de koelvloeistof te verversen
1. Zet de machine op een vlakke onder-
grond en laat het motorblok indien no-
dig afkoelen.
2. Verwijder het stroomlijnpaneel A en
het paneel B. (Zie pagina 6-7.)
3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de borgbout voor de radia-
torvuldop, de borging voor de radiator-
vuldop en de radiatorvuldop.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10381]
5. Verwijder de ontluchtingsslang van het
koelvloeistofreservoir uit de geleider
en verwijder de dop van het koelvloei-
stofreservoir.
6. Verwijder het deksel van het koelvloei-
stofreservoir en het koelvloeistofreser-
voir zelf door de bouten los te halen.7. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
8. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem af te tappen.
9. Spoel het koelsysteem nadat alle koel-
vloeistof is uitgestroomd grondig door
met schoon leidingwater.
1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2 2
1 1
3 3
1. Dop koelvloeistofreservoir
2. Ontluchtingsslang koelvloeistofreservoir
3. Geleider
3
1
2
1. Bout
2. Kap koelvloeistofreservoir
1. Aftapplug koelvloeistof
2 1
1
U20SD0D0.book Page 14 Friday, September 19, 2008 9:44 AM

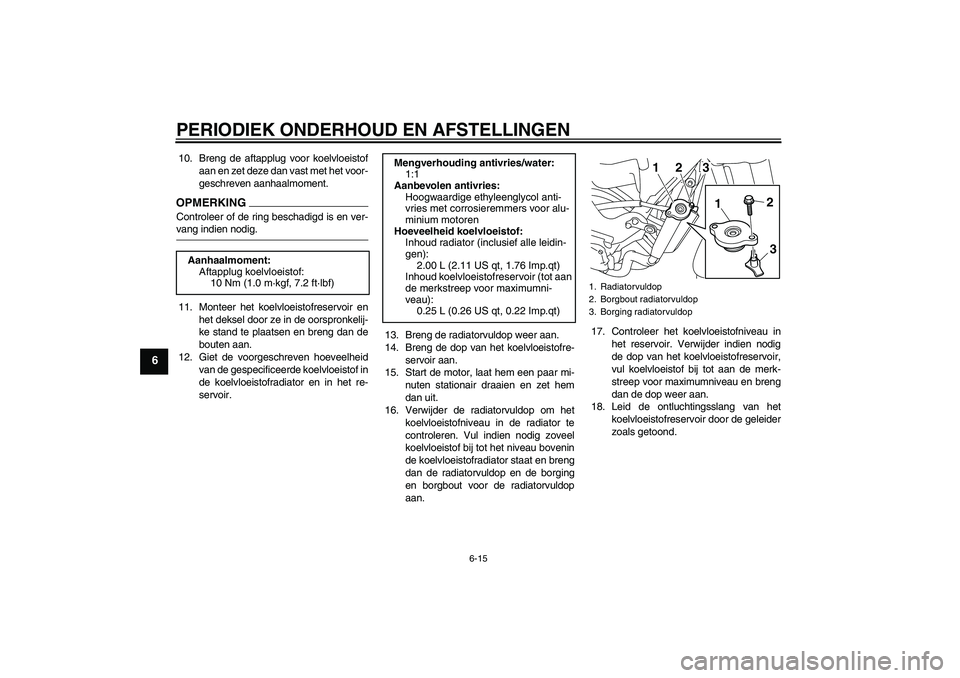

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
10. Breng de aftapplug voor koelvloeistof
aan en zet deze dan vast met het voor-
geschreven aanhaalmoment.OPMERKINGControleer of de ring beschadigd is en ver-vang indien nodig.
11. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke stand te plaatsen en breng dan de
bouten aan.
12. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.13. Breng de radiatorvuldop weer aan.
14. Breng de dop van het koelvloeistofre-
servoir aan.
15. Start de motor, laat hem een paar mi-
nuten stationair draaien en zet hem
dan uit.
16. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiator staat en breng
dan de radiatorvuldop en de borging
en borgbout voor de radiatorvuldop
aan.17. Controleer het koelvloeistofniveau in
het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
18. Leid de ontluchtingsslang van het
koelvloeistofreservoir door de geleider
zoals getoond. Aanhaalmoment:
Aftapplug koelvloeistof:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mengverhouding antivries/water:
1:1
Aanbevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Inhoud radiator (inclusief alle leidin-
gen):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Inhoud koelvloeistofreservoir (tot aan
de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2 13
2
1
3
U20SD0D0.book Page 15 Friday, September 19, 2008 9:44 AM

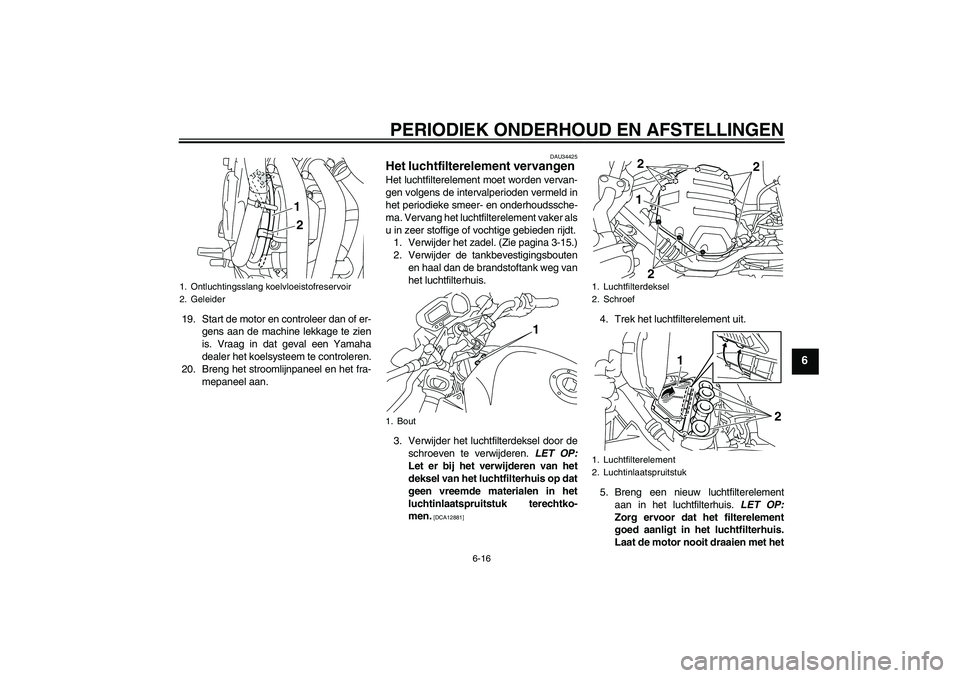

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
19. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
20. Breng het stroomlijnpaneel en het fra-
mepaneel aan.
DAU34425
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het zadel. (Zie pagina 3-15.)
2. Verwijder de tankbevestigingsbouten
en haal dan de brandstoftank weg van
het luchtfilterhuis.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen. LET OP:
Let er bij het verwijderen van het
deksel van het luchtfilterhuis op dat
geen vreemde materialen in het
luchtinlaatspruitstuk terechtko-
men.
[DCA12881]
4. Trek het luchtfilterelement uit.
5. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis. LET OP:
Zorg ervoor dat het filterelement
goed aanligt in het luchtfilterhuis.
Laat de motor nooit draaien met het
1. Ontluchtingsslang koelvloeistofreservoir
2. Geleider
2 1
1. Bout
1
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
2. Luchtinlaatspruitstuk
12
2
2
2 1
U20SD0D0.book Page 16 Friday, September 19, 2008 9:44 AM

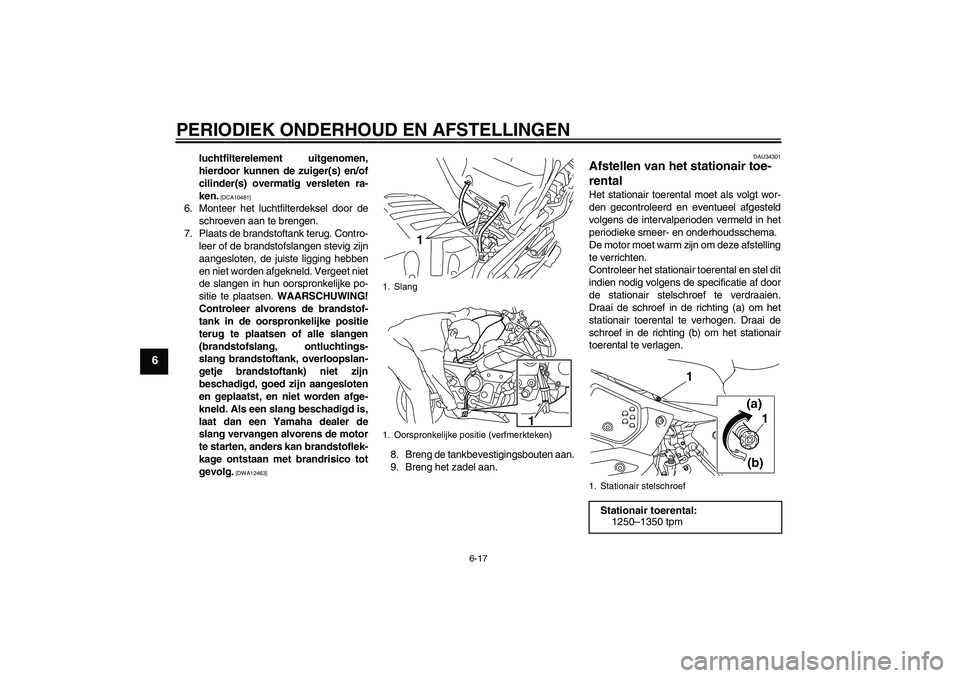

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
luchtfilterelement uitgenomen,
hierdoor kunnen de zuiger(s) en/of
cilinder(s) overmatig versleten ra-
ken.
[DCA10481]
6. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
7. Plaats de brandstoftank terug. Contro-
leer of de brandstofslangen stevig zijn
aangesloten, de juiste ligging hebben
en niet worden afgekneld. Vergeet niet
de slangen in hun oorspronkelijke po-
sitie te plaatsen. WAARSCHUWING!
Controleer alvorens de brandstof-
tank in de oorspronkelijke positie
terug te plaatsen of alle slangen
(brandstofslang, ontluchtings-
slang brandstoftank, overloopslan-
getje brandstoftank) niet zijn
beschadigd, goed zijn aangesloten
en geplaatst, en niet worden afge-
kneld. Als een slang beschadigd is,
laat dan een Yamaha dealer de
slang vervangen alvorens de motor
te starten, anders kan brandstoflek-
kage ontstaan met brandrisico tot
gevolg.
[DWA12463]
8. Breng de tankbevestigingsbouten aan.
9. Breng het zadel aan.
DAU34301
Afstellen van het stationair toe-
rental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
1. Slang
1. Oorspronkelijke positie (verfmerkteken)
1
1
1. Stationair stelschroefStationair toerental:
1250–1350 tpm
1
1 (a)
(b)
U20SD0D0.book Page 17 Friday, September 19, 2008 9:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
OPMERKINGAls het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan eenYamaha dealer de afstelling uit te voeren.
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
1. Vrije slag gaskabel
U20SD0D0.book Page 18 Friday, September 19, 2008 9:44 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU21772
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10501
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.

De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht. Bandenspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
90–195 kg (198–430 lb):
Voor:
250 kPa (2.50 kgf/cm², 36 psi)
Achter:
290 kPa (2.90 kgf/cm², 42 psi)
Rijden met hoge snelheid:
Voor:
225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
Maximale belasting*:
195 kg (430 lb)
* Totaal gewicht van bestuurder, pas-
sagier, bagage en accessoires 1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U20SD0D0.book Page 19 Friday, September 19, 2008 9:44 AM
