ECO mode YAMAHA XJ6-N 2013 Notices Demploi (in French)

FAU70080
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel doit être remis
avec le véhicule en cas de vente de ce dernier.Date of issue:
Signature of Responsible Person: January 12, 2015
Product: IMMOBILIZER
Model: 5VS-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Date :
Signature du responsable : 12 janvier 2015
Produit : IMMOBILISATEUR
Modèle : 5VS-00
Livré par
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
DIRECTEUR GÉNÉRAL
ASSURANCE QUALITÉ 97/24/CE du 17/06/1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Dossier de construction technique détenu parYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
Directive R&TTE
(Article 3.1(a) Sécurité)
Directive R&TTE
(Article 3.1(b) EMC)
Directive R&TTE
(Article 3.2 Spectre)
DÉCLARATION DE CONFORMITÉ Pour
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Norme de conformité utilisée
Pratiques de conformité
Nous déclarons sous notre responsabilité que le ou les produits so\
nt conformes aux principales exigences et autres exigences pertinentes de la Directive (1999/5/CE) concernant les
équipements hertziens et les équipements terminaux de téléco\
mmunications (R&TTE).
U20SFGF0.book Page 1 Wednesday, May 13, 2015 7:17 PM

COMMANDES ET INSTRUMENTS
3-4
3
FAU49391
Témoins et témoins d’alerte
FAU11020
Témoin des clignotants “ ”
Ce témoin clignote lorsque le contacteur
des clignotants est poussé à gauche ou à
droite.
FAU11060
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11254
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.●
Dans une côte ou lors d’une accéléra-
tion ou décélération brusques, le té-
moin d’alerte pourrait se mettre à trem-
bloter, même si le niveau d’huile est
correct. Ceci n’indique donc pas une
panne.
●
Le circuit de détection du niveau
d’huile est également surveillé par un
système embarqué de diagnostic de
pannes. En cas de détection d’un pro-
blème dans le circuit, le témoin se met
à clignoter à la cadence suivante
jusqu’à ce que le problème soit
résolu : Le témoin d’alerte du niveau
d’huile clignote dix fois, puis s’éteint
pendant 2.5 secondes. Le cas
échéant, faire contrôler le véhicule par
un concessionnaire Yamaha.
FAU1142A
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.

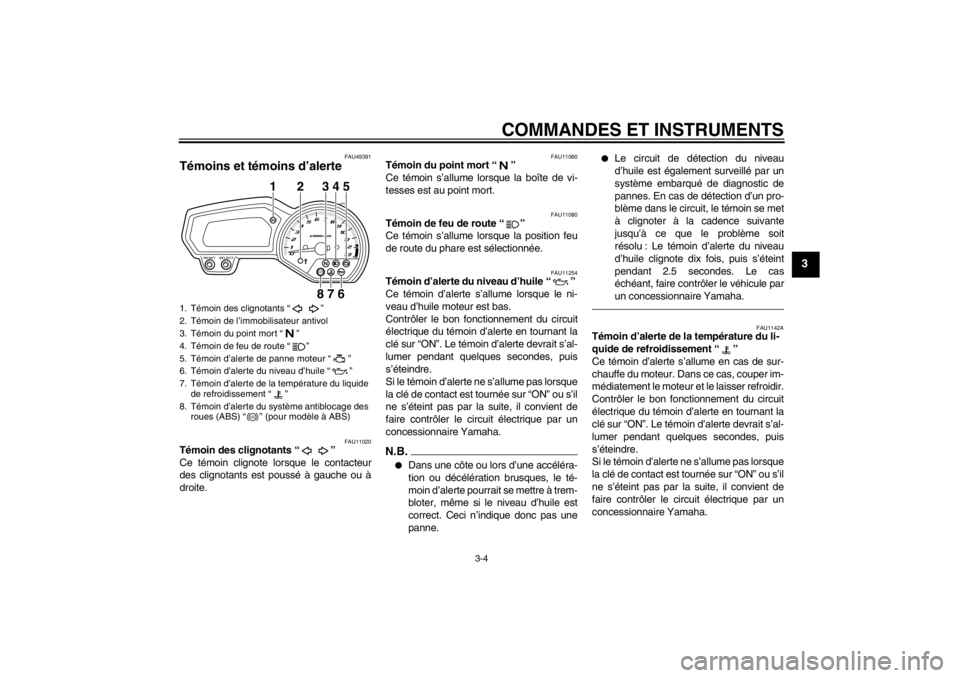

1. Témoin des clignotants “ ”
2. Témoin de l’immobilisateur antivol
3. Témoin du point mort “ ”
4. Témoin de feu de route “ ”
5. Témoin d’alerte de panne moteur “ ”
6. Témoin d’alerte du niveau d’huile “ ”
7. Témoin d’alerte de la température du liquide de refroidissement “ ”
8. Témoin d’alerte du système antiblocage des roues (ABS) “ ” (pour modèle à ABS)
ABS
1 2 345
76
8
ABS
U20SF3F0.book Page 4 Thursday, April 5, 2012 1:48 PM

COMMANDES ET INSTRUMENTS
3-7
3
FAU11534
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-10.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU51780
Témoin d’alerte du système ABS “ ”
(pour modèles à ABS)
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la po-
sition “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :●
ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
●
s’allume ou clignote pendant la con-
duite
●
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-14.)AVERTISSEMENT
FWA16040
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU38624
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-10.)
ABS
U20SF3F0.book Page 7 Thursday, April 5, 2012 1:48 PM

COMMANDES ET INSTRUMENTS
3-9
3
ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 11666 tr/mn et au-delàMontre

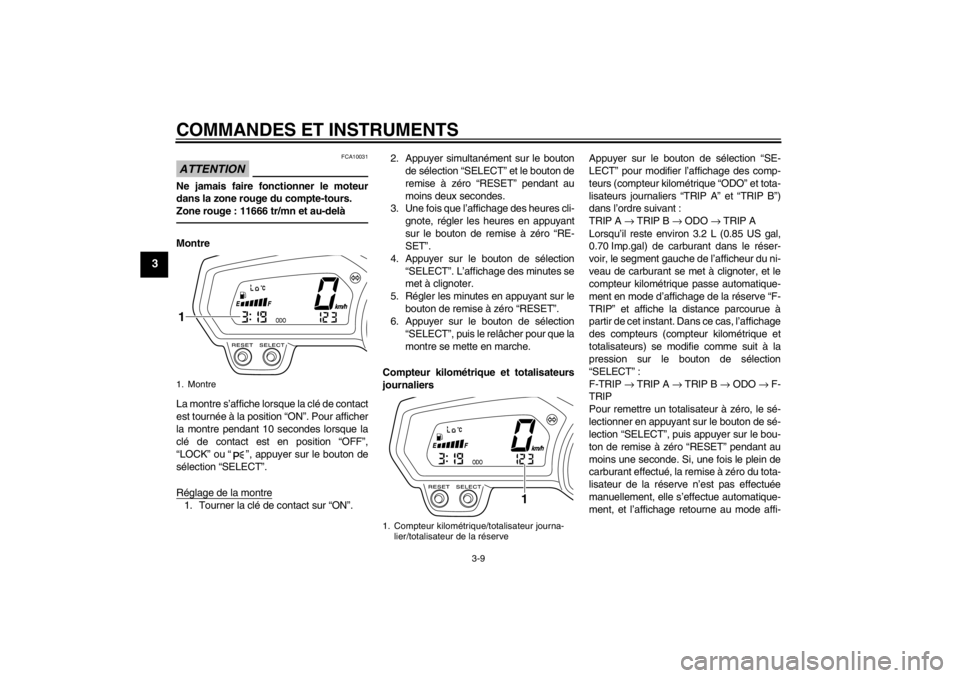

La montre s’affiche lorsque la clé de contact
est tournée à la position “ON”. Pour afficher
la montre pendant 10 secondes lorsque la
clé de contact est en position “OFF”,
“LOCK” ou “ ”, appuyer sur le bouton de
sélection “SELECT”.
Réglage de la montre1. Tourner la clé de contact sur “ON”.2. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton de
remise à zéro “RESET” pendant au
moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro “RE-
SET”.
4. Appuyer sur le bouton de sélection “SELECT”. L’affichage des minutes se
met à clignoter.
5. Régler les minutes en appuyant sur le bouton de remise à zéro “RESET”.
6. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.

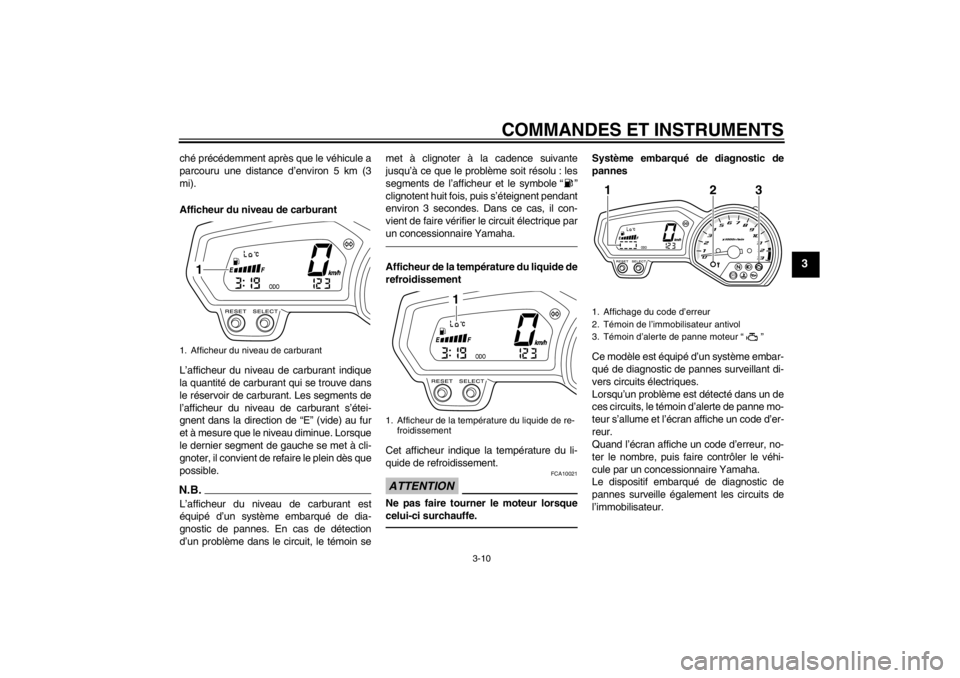

Compteur kilométrique et totalisateurs
journaliers Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO” et tota-
lisateurs journaliers “TRIP A” et “TRIP B”)
dans l’ordre suivant :
TRIP A
→ TRIP B → ODO → TRIP A
Lorsqu’il reste environ 3.2 L (0.85 US gal,
0.70 Imp.gal) de carburant dans le réser-
voir, le segment gauche de l’afficheur du ni-
veau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve “F-
TRIP” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT” :
F-TRIP → TRIP A → TRIP B → ODO → F-
TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment, et l’affichage retourne au mode affi-1. Montre1
1. Compteur kilométrique/totalisateur journa- lier/totalisateur de la réserve
1
U20SF3F0.book Page 9 Thursday, April 5, 2012 1:48 PM

COMMANDES ET INSTRUMENTS
3-10
3
ché précédemment après que le véhicule a
parcouru une distance d’environ 5 km (3
mi).
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsque
le dernier segment de gauche se met à cli-
gnoter, il convient de refaire le plein dès que
possible.N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de détection
d’un problème dans le circuit, le témoin semet à clignoter à la cadence suivante
jusqu’à ce que le problème soit résolu : les
segments de l’afficheur et le symbole “ ”
clignotent huit fois, puis s’éteignent pendant
environ 3 secondes. Dans ce cas, il con-
vient de faire vérifier le circuit électrique par
un concessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissement
Cet afficheur indique la température du li-
quide de refroidissement.ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Lorsqu’un problème est détecté dans un de
ces circuits, le témoin d’alerte de panne mo-
teur s’allume et l’écran affiche un code d’er-
reur.
Quand l’écran affiche un code d’erreur, no-
ter le nombre, puis faire contrôler le véhi-
cule par un concessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur.
1. Afficheur du niveau de carburant
1
1. Afficheur de la température du liquide de re-
froidissement
1
1. Affichage du code d’erreur
2. Témoin de l’immobilisateur antivol
3. Témoin d’alerte de panne moteur “ ”
ABS
1
2
3
U20SF3F0.book Page 10 Thursday, April 5, 2012 1:48 PM

COMMANDES ET INSTRUMENTS
3-14
3
FAU12941

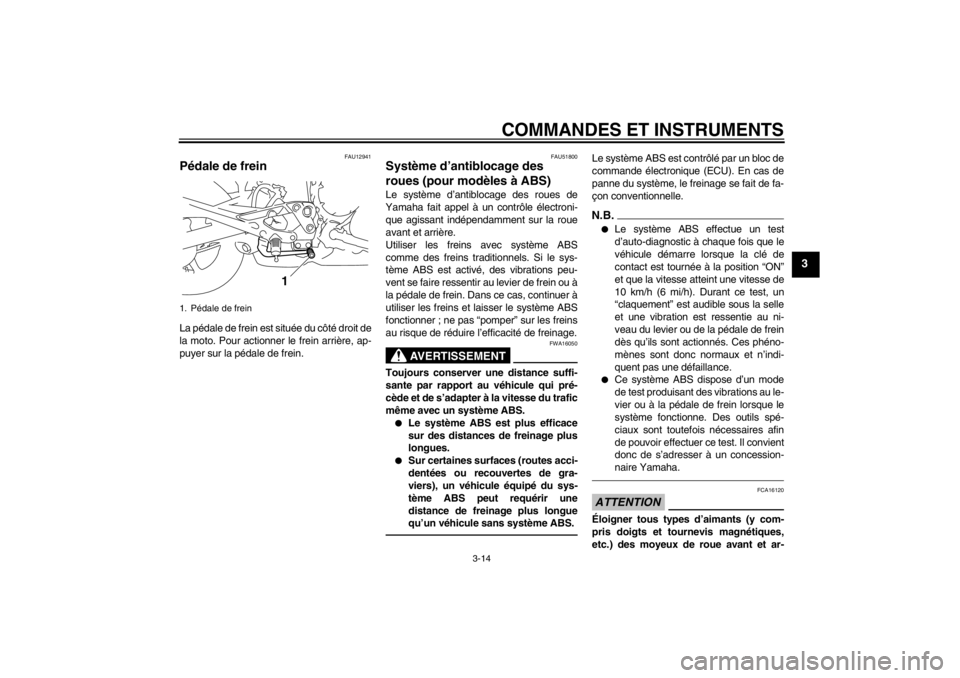

Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU51800
Système d’antiblocage des
roues (pour modèles à ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir au levier de frein ou à
la pédale de frein. Dans ce cas, continuer à
utiliser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16050
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cède et de s’adapter à la vitesse du trafic
même avec un système ABS.●
Le système ABS est plus efficace
sur des distances de freinage plus
longues.
●
Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
distance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc de
commande électronique (ECU). En cas de
panne du système, le freinage se fait de fa-
çon conventionnelle.N.B.●
Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible sous la selle
et une vibration est ressentie au ni-
veau du levier ou de la pédale de frein
dès qu’ils sont actionnés. Ces phéno-
mènes sont donc normaux et n’indi-
quent pas une défaillance.
●
Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-
naire Yamaha.
ATTENTION
FCA16120
Éloigner tous types d’aimants (y com-
pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et ar-
1. Pédale de frein
1
U20SF3F0.book Page 14 Thursday, April 5, 2012 1:48 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-1
5
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un acci-
dent et des blessures.
FAU47150
N.B.Ce modèle est équipé de :●
un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’erreur 30. Il ne s’agit pas
d’une défaillance. Tourner la clé sur
“OFF”, puis sur “ON” pour effacer le
code d’erreur. Si le contact n’est pas
coupé au préalable, le moteur se lance
mais ne se met pas en marche lors de
l’actionnement du bouton du démar-
reur.
●
un système d’arrêt automatique du
moteur. Le moteur se coupe automati-
quement après avoir tourné au ralenti
pendant 20 minutes. Dans ce cas, le
bloc de compteurs multifonctions affi-
che le code d’erreur 70. Il ne s’agit pas
d’une défaillance. Appuyer sur le con-
tacteur de démarreur afin d’effacer le
code d’erreur et de remettre le moteur
en marche.
FAU51790
Mise en marche du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :●
La boîte de vitesses doit être au point
mort.
●
Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille la-
térale relevée.
Se référer à la page 3-22 pour plus de
détails.
1. Tourner la clé sur “ON” et s’assurer que le coupe-circuit du moteur est à la
position “ ”.
Le témoin et les témoins d’alerte sui-
vants doivent s’allumer pendant quel-
ques secondes, puis s’éteindre.●
Témoin d’alerte du niveau d’huile
●
Témoin d’alerte de la tempéra-
ture du liquide de refroidissement
●
Témoin d’alerte de panne moteur
●
Témoin de l’immobilisateur anti-
vol
ATTENTION
FCA17670
Si les témoins ci-dessus ne s’allument
pas lorsque la clé de contact est tournée
à la position “ON” ou s’ils ne s’éteignent
pas par la suite, se reporter à la page 3-4
et effectuer le contrôle de leur circuit.
U20SF3F0.book Page 1 Thursday, April 5, 2012 1:48 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-2
5
Pour les modèles équipés d’ABS :Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné à la position “ON” et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
ATTENTION
FCA17680
Si le témoin d’alerte du système ABS ne
s’allume pas et s’éteint comme expliqué
ci-dessus, se reporter à la page 3-4 et ef-
fectuer le contrôle du circuit.2. Mettre la boîte de vitesses au pointmort. Le témoin de point mort devrait
s’allumer. Dans le cas contraire, faire
contrôler le circuit électrique par un
concessionnaire Yamaha.
3. Appuyer sur le contacteur du démar- reur pour mettre le moteur en marche.
Si le moteur ne se met pas en marche,
relâcher le contacteur du démarreur,
puis attendre quelques secondes
avant de faire un nouvel essai. Cha-
que essai de mise en marche doit être
aussi court que possible afin d’écono-
miser l’énergie de la batterie. Ne pas
actionner le démarreur pendant plus
de 10 secondes d’affilée.
ATTENTION
FCA11042
En vue de prolonger la durée de service
du moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU16671

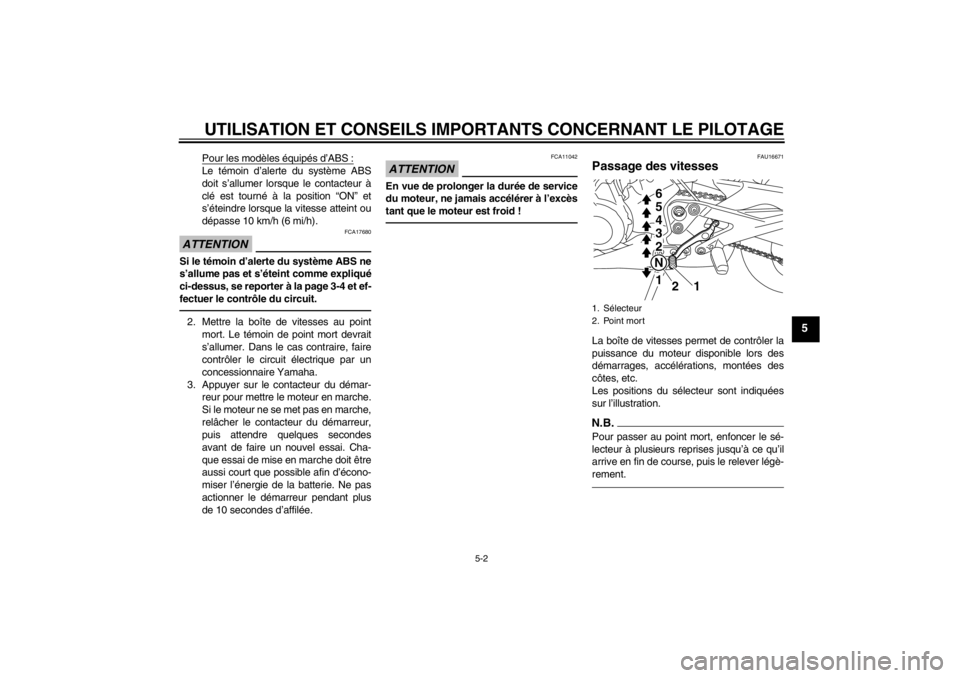

Passage des vitesses La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B.Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.1. Sélecteur
2. Point mort
1
N
2 3
4
5
6
1
2
U20SF3F0.book Page 2 Thursday, April 5, 2012 1:48 PM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26014
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10772
●
Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.
●
Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U20SF3F0.book Page 1 Thursday, April 5, 2012 1:48 PM

SOIN ET REMISAGE DE LA MOTO
7-3
7
4. Une bonne mesure de prévention con-tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite- ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.●
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.
●
Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800
●
Pulvériser modérément huile et cire
et bien essuyer tout excès.
●
Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
●
Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.●
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.
●
Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
FAU26182
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappement
sont refroidis avant de couvrir la moto.ATTENTION
FCA10810
●
Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.
●
Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
U20SF3F0.book Page 3 Thursday, April 5, 2012 1:48 PM
