YAMAHA XJ6-N 2015 Manuale de Empleo (in Spanish)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.
Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU55512
Tubo respira dero del depósito de
gasolinaAntes de utilizar la motocicleta:
 Comprobar las conexiones de todos
los tubos.
 Comprobar uno a uno que los tubos
no estén agrietados o dañados y cam-
biarlos según sea necesario.
 Verificar que el extremo de cada tubo
no esté obstruido y limpiarlo si fuese
necesario.
 Verificar que cada uno de los tubos
pase a través de la abrazadera.
 Verifique que la marca de pintura en
cada tubo se encuentre por debajo de
la abrazadera.
SAU13434
Cataliza dorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca d e
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación d e calor.

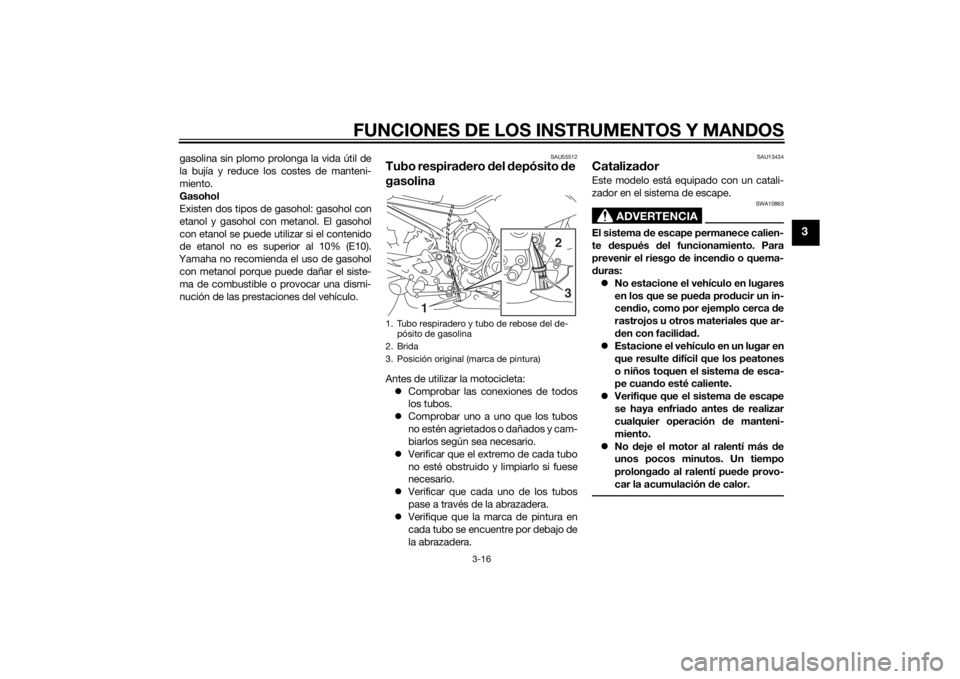

1. Tubo respiradero y tubo de rebose del de-
pósito de gasolina
2. Brida
3. Posición original (marca de pintura)
3
1
2
UB61S0S0.book Page 16 Wednesday, July 9, 2014 3:53 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
d años irreparables en el cataliza dor.
SAU32981

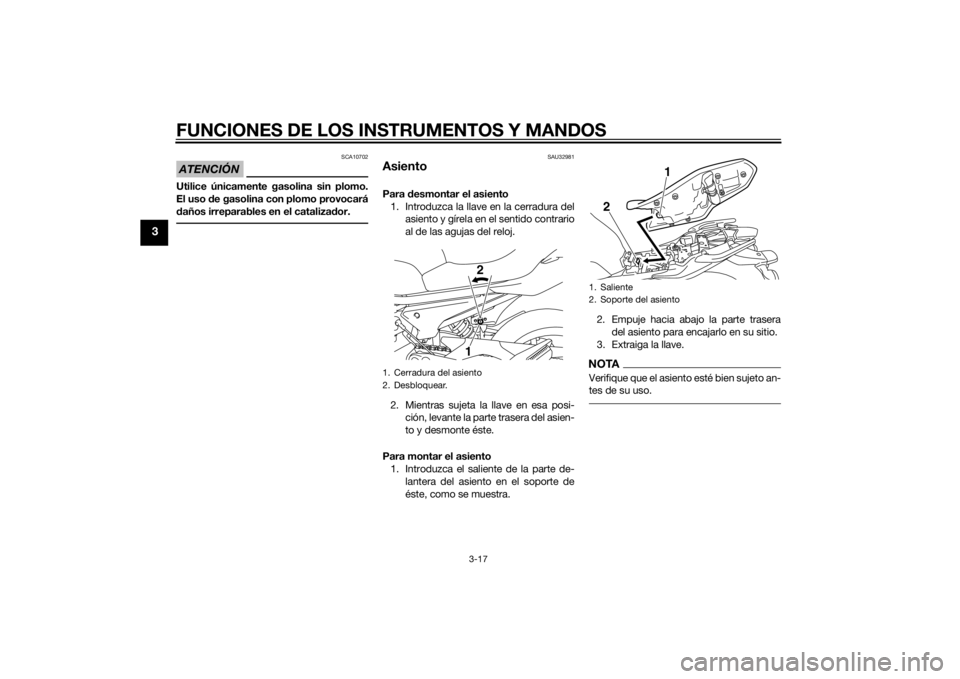

AsientoPara desmontar el asiento
1. Introduzca la llave en la cerradura del asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras sujeta la llave en esa posi- ción, levante la parte trasera del asien-
to y desmonte éste.
Para montar el asiento 1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de
éste, como se muestra. 2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.
NOTAVerifique que el asiento esté bien sujeto an-
tes de su uso.
1. Cerradura del asiento
2. Desbloquear.
1 2
1. Saliente
2. Soporte del asiento
1
2
UB61S0S0.book Page 17 Wednesday, July 9, 2014 3:53 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
SAU46752
PortacascosEl portacascos está situado debajo del
asiento. En el juego de herramientas hay un
cable para sujetar el casco al portacascos.
Para sujetar un casco en el portacascos1. Desmonte el asiento. (Véase la página
3-17).
2. Pase el cable por la hebilla de la co- rrea del casco, como se muestra, y
luego enganche los bucles del cable
al portacascos. 3. Coloque el casco en el lado derecho
del vehículo e instale el asiento.
¡ADVERTENCIA! No con duzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco pue de golpear
objetos provocan do la pér did a del
control y un posible acci dente.
[SWA10162]
Para soltar el casco del portacascos
Desmonte el asiento, suelte el cable del
portacascos y del casco y seguidamente
instale el asiento.
SAU14454
Compartimento portaobjetosEl compartimiento portaobjetos está situa-
do debajo del asiento. (Véase la página
3-17).
Cuando guarde el Manual del propietario u
otros documentos en el compartimento
portaobjetos, no olvide colocarlos en una
bolsa de plástico para que no se mojen.
Cuando lave el vehículo evite que entre
agua en el compartimento portaobjetos.
ADVERTENCIA
SWA10962
 No sobrepase el límite d e carga de
3 kg (7 lb) del compartimento por-
taobjetos.
 No sobrepase la carga máxima de
XJ6N 195 kg (430 lb)
XJ6NA 190 kg (419 lb) del vehículo.

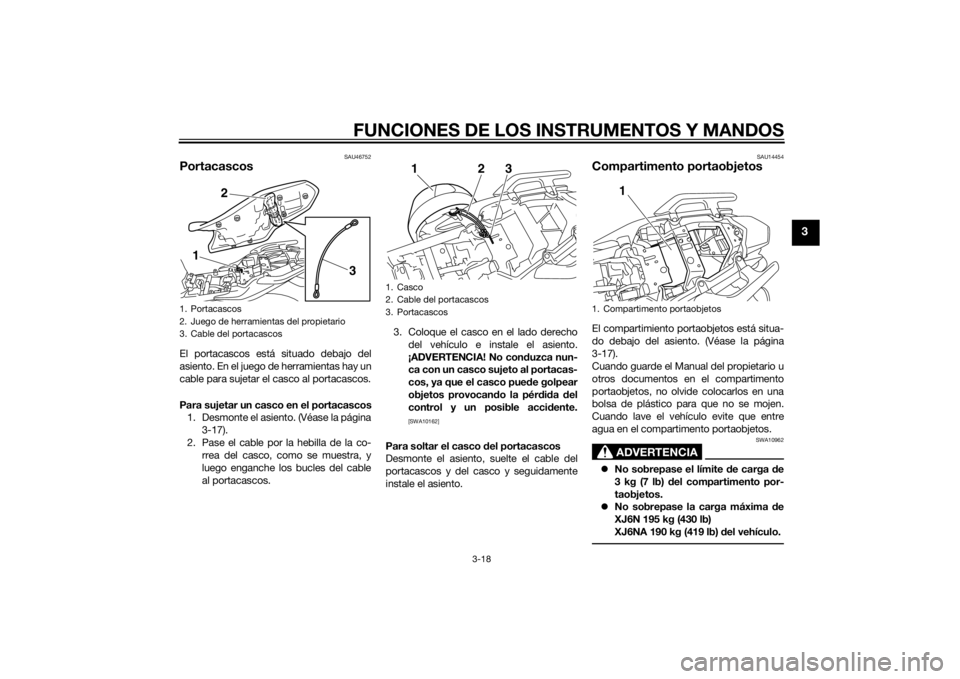

1. Portacascos
2. Juego de herramientas del propietario
3. Cable del portacascos
2
3
1
1. Casco
2. Cable del portacascos
3. Portacascos
123
1. Compartimento portaobjetos
1
UB61S0S0.book Page 18 Wednesday, July 9, 2014 3:53 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3
SAU46833
Posición del manillar El manillar se puede ajustar en dos posicio-
nes según las preferencias del conductor.
Haga ajustar la posición del manillar en un
concesionario Yamaha.
SAU47001
Ajuste del conjunto amortigua-
d orEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá d e las
posiciones de ajuste máxima o mínima.Ajuste la precarga del muelle del modo si-
guiente.
Para incrementar la precarga del muelle y
endurecer la suspensión, gire el aro de
ajuste en la dirección (a). Para reducir la
precarga del muelle y ablandar la suspen-
sión, gire el aro de ajuste en la dirección (b).
 Alinee la muesca correspondiente del
aro de ajuste con el indicador de posi-
ción del amortiguador.
 Utilice la llave especial y la barra ex-
tensora incluidas en el juego de herra-
mientas del propietario para realizar el
ajuste.
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.

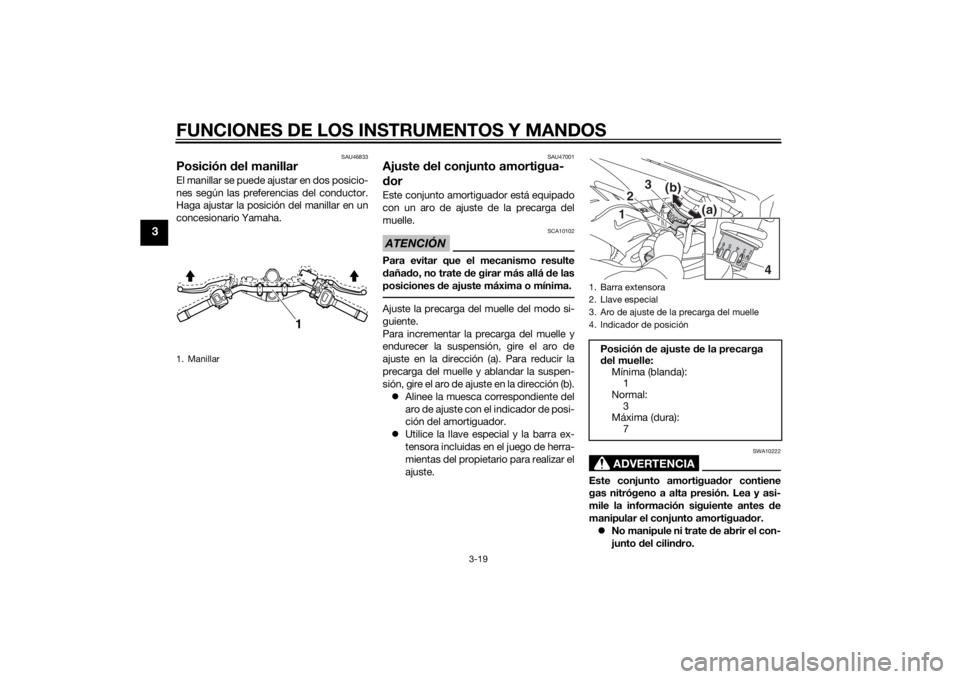

1. Manillar
1
1. Barra extensora
2. Llave especial
3. Aro de ajuste de la precarga del muelle
4. Indicador de posiciónPosición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal: 3
Máxima (dura):
7
12
3
(a)
(b)
4
UB61S0S0.book Page 19 Wednesday, July 9, 2014 3:53 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3
No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pue de provocar
la explosión d e la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor daña do o d es-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que requiera.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte d el circuito de encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
UB61S0S0.book Page 20 Wednesday, July 9, 2014 3:53 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
SAU44893
Sistema de corte del circuito de
encen did oEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.UB61S0S0.book Page 21 Wednesday, July 9, 2014 3:53 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3

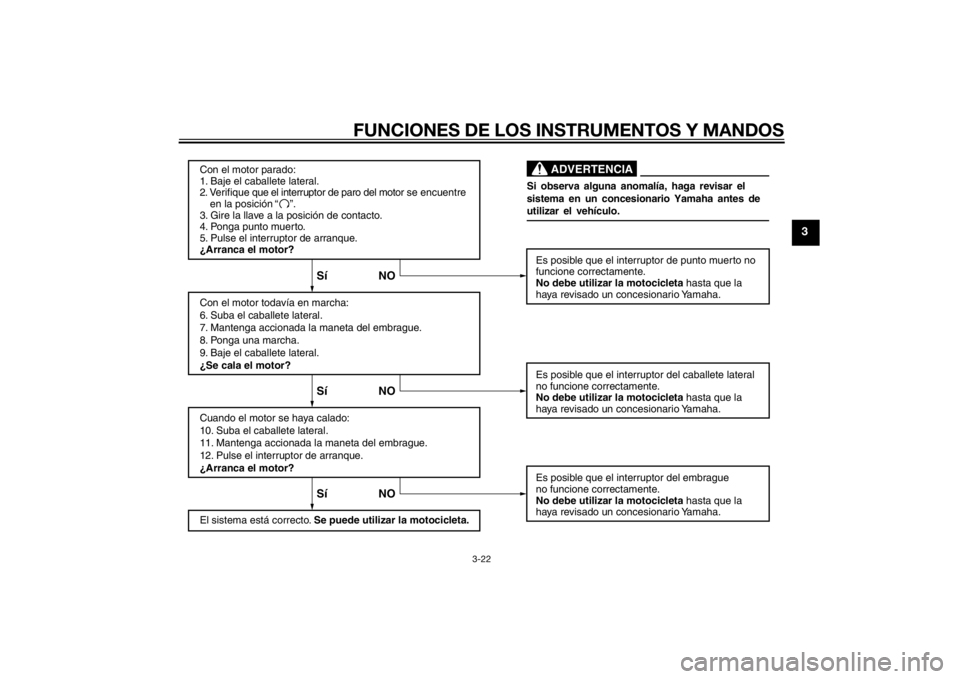

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta
hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
UB61S0S0.book Page 22 Wednesday, July 9, 2014 3:53 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15598
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibili dad es de acci dente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no pue de resolverse med iante los procedimientos que se facilitan en
este manual, haga revisar el vehículo en un concesionario Yamaha.Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina • Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Verificar que el tubo respiradero y el tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los tu-
bos. 3-15, 3-16
Aceite de motor • Comprobar nivel de aceite en el motor.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
• Comprobar si existen fugas. 6-10
Líqui do refrigerante • Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas en el sistema de refrigeración. 6-13
UB61S0S0.book Page 1 Wednesday, July 9, 2014 3:53 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno delantero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-24, 6-25
Freno trasero • Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añada el líquido de freno recomendado hasta el nivel que se es- pecifica.
• Comprobar si existen fugas en el sistema hidráulico. 6-24, 6-25
Embrague • Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario. 6-22
Puño del acelera dor • Verificar si el funcionamiento es suave.
• Compruebe el juego libre del puño del acelerador.
• Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-19, 6-29
Cables de man do • Verificar si el funcionamiento es suave.
• Lubricar si es necesario.
6-29
Cad ena de transmisión • Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
6-27, 6-28
ELEMENTO COMPROBACIONES PÁGINA
UB61S0S0.book Page 2 Wednesday, July 9, 2014 3:53 PM

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Ruedas y neumáticos • Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario. 6-19, 6-22
Pe dales de freno y cambio • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de los pedales si es necesario.
6-29
Manetas de freno y embra-
gue • Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
6-30
Caballete lateral • Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario. 6-31
Fijaciones del basti dor • Comprobar que todas las tuercas, pernos
y tornillos estén correctamente apre-
tados.
• Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores • Comprobar funcionamiento.
• Corregir si es necesario.
—
Interruptor del caballete late-
ral • Comprobar funcionamiento del sistema de corte del circuito de encendido.
• Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo. 3-20
ELEMENTO COMPROBACIONES PÁGINA
UB61S0S0.book Page 3 Wednesday, July 9, 2014 3:53 PM
