YAMAHA XJ6-N 2016 Betriebsanleitungen (in German)

Funktionen der Instrumente un d Bed ienung selemente
3-17
3
GAU55512
Kraftstofftank-Belüftun gs-
schlauch un d Ü berlaufschlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch auf Risse oder Be-
schädigung prüfen und ggf. austau-
schen.
 Sicherstellen, dass das Ende jedes
Schlauchs nicht verstopft ist; ggf. den
Schlauch reinigen.
 Sicherstellen, dass jeder Schlauch
durch die Klemme hindurch verlegt
ist.
 Sicherstellen, dass sich die Farbmar-
kierung auf jedem Schlauch unterhalb
der Klemme befindet.
GAU13434
Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, b evor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht läng er als einige
Minuten im Leerlauf laufen lassen.
Bei lan gem L eer

laufbetrie b kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
1. Kraftstofftank-Belüftungsschlauch und
Überlaufschlauch
2. Klemme
3. Ausgangsstellung (Farbmarkierung)
3
1
2
UB61G1G0.book Page 17 Wednesday, September 16, 2015 8:52 AM

Funktionen der Instrumente un d Be dienung selemente
3-18
3
GAU32981
Sitz bank
S itz bank ab nehmen
1. Den Schlüssel in das Sitzbankschloss stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Während der Schlüssel in dieser Posi- tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.
S itz bank montieren
1. Die Zunge an der Vorderseite der Sitz- bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.
2. Die Sitzbank an der Hinterseite herun- terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Sitzbankschloss
2. Aufschließen.
1. Vorsprung
2. Sitzhalterung
1 2
1
2
UB61G1G0.book Page 18 Wednesday, September 16, 2015 8:52 AM

Funktionen der Instrumente un d Bed ienung selemente
3-19
3
GAU46752
Helmhalter
Der Helmhalter befindet sich unter der Sitz-
bank. Im Bordwerkzeug befindet sich ein
Drahtseil zum Sichern eines Sturzhelmes
am Helmhalter.
Helm am Helmhalter sichern
1. Den Sitz abnehmen. (Siehe Seite 3-18.)
2. Das Drahtseil, wie in der Abbildung
gezeigt, durch die Öse des Helmrie-
mens führen und dann am Helmhalter
einhaken.
3. Den Helm an der rechten Fahrzeug- seite ablegen, dann den Sitz montie-
ren. WARNUNG! Niemals mit am
Helmhalter befesti gtem Helm fah-
ren, der Helm kann geg en Hin der- nisse stoßen, was zu Kontrollver-
lust un
d einem Unfall führen kann.

[GWA10162]
Helm vom Helmhalter lösen
Den Sitz abnehmen, dann das Drahtseil
aushaken und aus der Helmriemenöse lö-
sen; anschließend den Fahrersitz wieder
montieren.
1. Helmhalter
2. Bordwerkzeug
3. Helmhalte-Drahtseil
1. Helm
2. Helmhalte-Drahtseil
3. Helmhalter
2
3
1
123
UB61G1G0.book Page 19 Wednesday, September 16, 2015 8:52 AM

Funktionen der Instrumente un d Be dienung selemente
3-20
3
GAU14454
Abla gefach
Das Ablagefach befindet sich unter der
Sitzbank. (Siehe Seite 3-18.)
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
WARNUNG
GWA10962
 Den Zula dun gsg renzwert von 3 k g
(7 l b) für d as Abla gefach nicht ü ber-
schreiten.
 Den Zula dun gsg renzwert von 190
k g (419 l b) (XJ6NA)
195 k g (430 l b) (XJ6N) für d as Fahr-
zeu g nicht ü berschreiten.
GAU46833
Lenkerposition
Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
1. Ablagefach
1
1. Lenker
1
UB61G1G0.book Page 20 Wednesday, September 16, 2015 8:52 AM

Funktionen der Instrumente un d Bed ienung selemente
3-21
3
GAU47001
Feder bein einstellen
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
 Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
 Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden.
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen S ie die fol gen-
d en Informationen aufmerksam durch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylin der niemals verformen
o der beschäd ig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen
S ie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
1. Verlängerung
2. Spezialschlüssel
3. Federvorspannring
4. Positionsanzeiger
1
2
3
4
5
6
7
1 2
3(a)
(b)
4
Einstellen
der Fe dervorspannun g:
Minimal (weich):
1
Standard: 3
Maximal (hart): 7
UB61G1G0.book Page 21 Wednesday, September 16, 2015 8:52 AM

Funktionen der Instrumente un d Be dienung selemente
3-22
3
GAU15306
Seitenstän der
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hochg eklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat d en Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal l

s Störun gen an d iesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU66730
Zünd unter brechun gs- u. Anlass-
sperrschalter- System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB61G1G0.book Page 22 Wednesday, September 16, 2015 8:52 AM

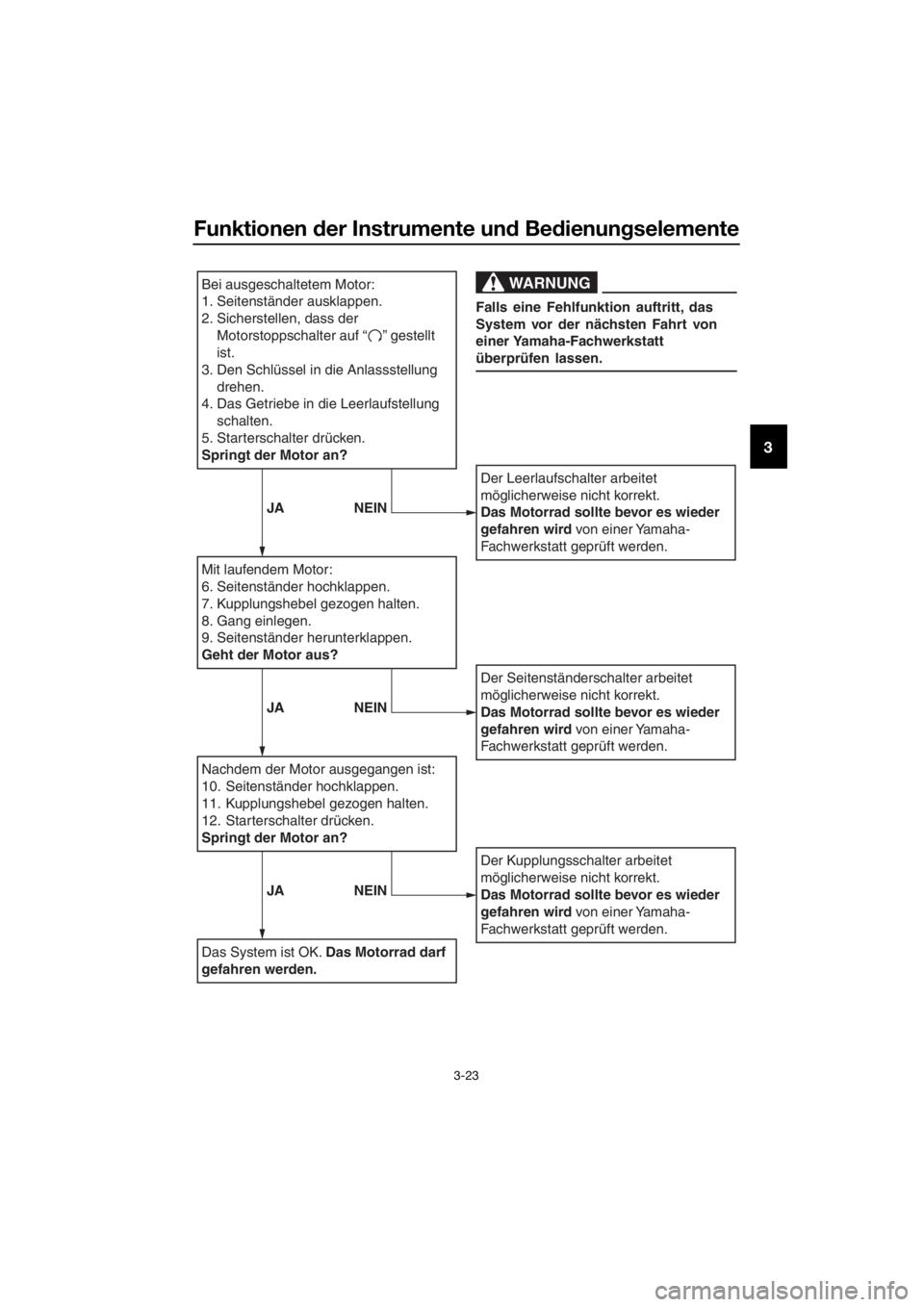

Funktionen der Instrumente un d Bed ienung selemente
3-23
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2.
Sicherstellen, dass der
Motorstoppschalter auf “ ” gestellt
ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf
gefahren werden.
Der Leerlaufschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht korrekt.
Das Motorrad sollte bevor es wieder
gefahren wird von einer Yamaha-
Fachwerkstatt geprüft werden.
WARNUNG
Falls eine Fehlfunktion auftritt, das
System vor der nächsten Fahrt von
einer Yamaha-Fachwerkstatt
überprüfen lassen.
JA NEIN
JA NEIN
JA NEIN
UB61G1G0.book Page 23 Wednesday, September 16, 2015 8:52 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU63440
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich die Gefahr eines Unfalls o der einer Beschä dig ung d es Fahrzeu gs. Benut-
zen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und Überlauf-
schlauch auf Verstopfungen, Risse oder Beschädigung
prüfen und Schlauchanschlüsse kontrollieren. 3-15,
3-17
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-9
Kühlflüssig keit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 6-12
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-23,
6-24
Hinterradb remse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-23,
6-24
UB61G1G0.book Page 1 Wednesday, September 16, 2015 8:52 AM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 6-21
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 6-17,
6-29
S teuerung s-Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
6-28
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren. 6-26,
6-28
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-18,
6-21
Brems- un d S chaltpe-
d ale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-29
Brems- un d Kupp-
lun gshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Hebel schmieren.
6-30
S eitenstän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkt schmieren. 6-30
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter,
S ig nale un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei- ner Yamaha-Fachwerkstatt überprüfen lassen. 3-22
PRÜFPUNKT
KONTROLLENSEIT
E
UB61G1G0.book Page 2 Wednesday, September 16, 2015 8:52 AM

Wichtige Fahr- un d Be dienun gshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU47152
HINWEIS
Zur Ausstattung dieses Modell gehören:
 ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Anzeige Feh-
lercode 30 an, dies ist jedoch keine
Fehlfunktion. Den Schlüssel auf “OFF”
und danach auf “ON” drehen, um den
Fehlercode zu löschen. Anderenfalls
startet der Motor nicht, selbst wenn
der Motor bei Drücken des Starter-
schalters angelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. In die-
sem Fall zeigt die Anzeige Fehlercode
70 an, dies ist jedoch keine Fehlfunk-
tion. Den Starterschalter drücken, um
den Fehlercode zu löschen und den
Motor neu zu starten.
UB61G1G0.book Page 1 Wednesday, September 16, 2015 8:52 AM
