Regelmäßi ge Wartun g un d Einstellun g
6-37
6
2. Die Schrauben der Multifunktions-
messer-Einheit entfernen und dann
die Einheit anheben, um deren Vor-
sprünge aus den Schlitzen in der Mul-
tifunktionsmesser-Halterung auszu-
hängen. 3. Den Scheinwerfereinsatz abschrau-
ben.
4. Den Scheinwerfer-Steckverbinder lö- sen und dann die Lampenschutzkap-
pe abnehmen.
5. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.

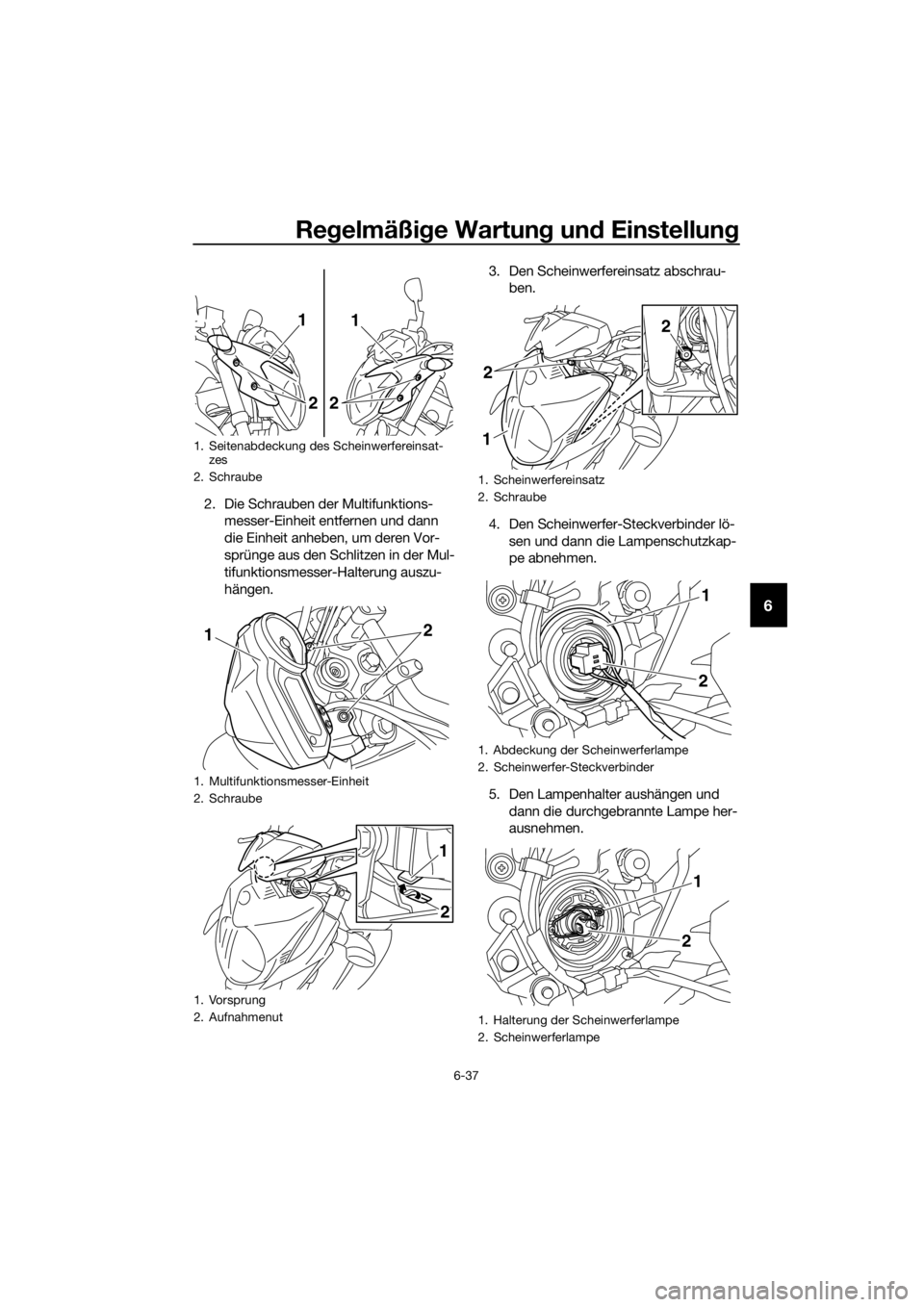

1. Seitenabdeckung des Scheinwerfereinsat-zes
2. Schraube
1. Multifunktionsmesser-Einheit
2. Schraube
1. Vorsprung
2. Aufnahmenut
11
22
1 2
1
2
1. Scheinwerfereinsatz
2. Schraube
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Sc
heinwerferlampe
2. Scheinwerferlampe
1
2
2
2 1
1
2
UB61G1G0.book Page 37 Wednesday, September 16, 2015 8:52 AM
Page 82 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-38
6
6. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
7. Die Lampenschutzkappe aufsetzen und dann den Steckverbinder einste-
cken.
8. Den Vorsprung am Scheinwerferein- satz in die Gummitülle in der Schein-
werferstrebe einsetzen und dann den
Scheinwerfereinsatz festschrauben.
9. Die Vorsprünge an der Multifunktions- messer-Einheit in die Schlitze in der
Multifunktionsmesser-Halterung ein-
setzen, die Einheit in ihre ursprüngli-
che Lage bringen und dann fest-
schrauben.
10. Die seitlichen Scheinwerfereinsatz- Abdeckungen in ihre ursprüngliche
Lage bringen und dann festschrau-
ben. 11. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.

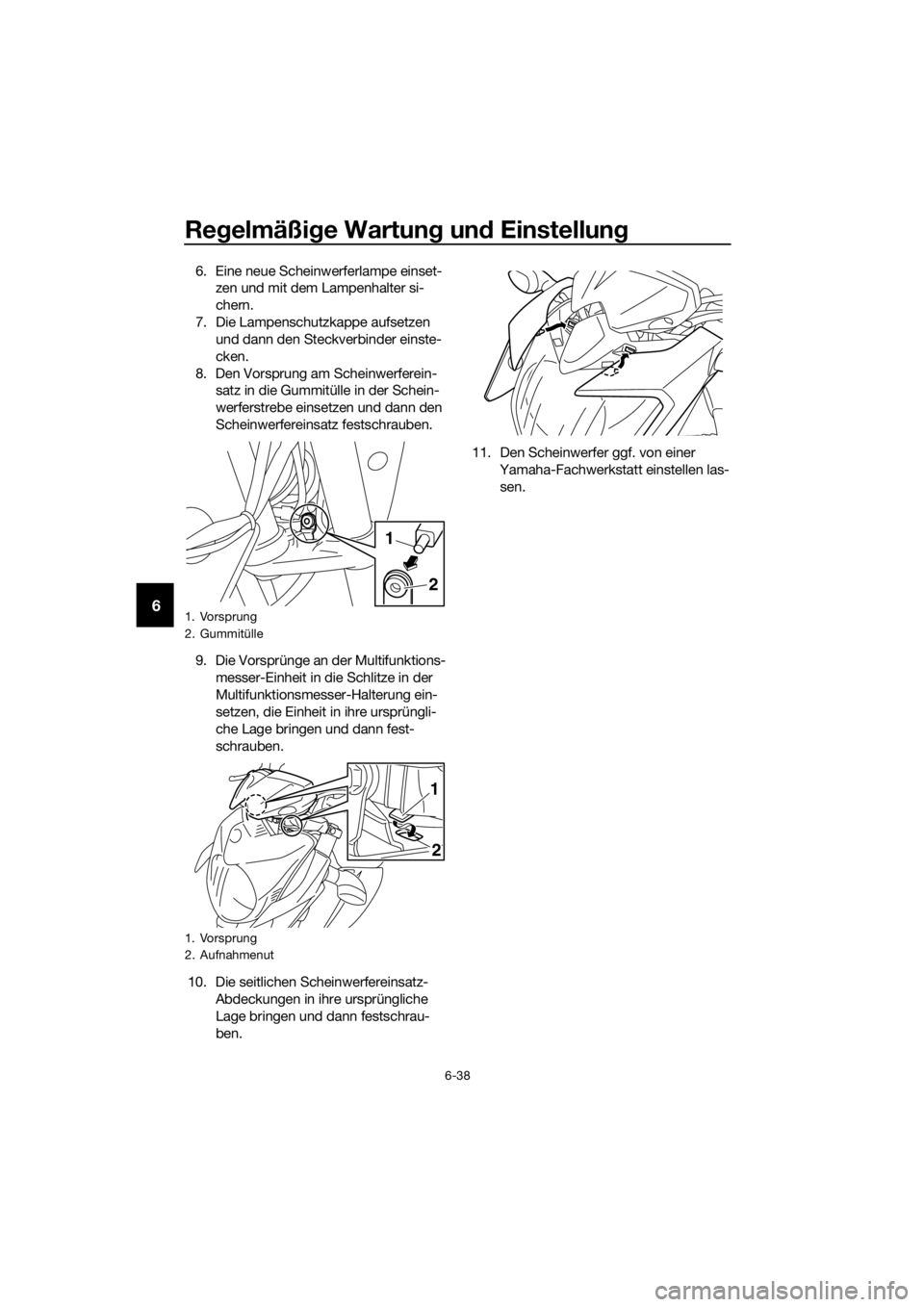

1. Vorsprung
2. Gummitülle
1. Vorsprung
2. Aufnahmenut
2
1
1
2
UB61G1G0.book Page 38 Wednesday, September 16, 2015 8:52 AM
Page 83 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-39
6
GAU50771
Stan dlichtlampe auswechseln
Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-36.)
2. Den Standlichtstecker (samt Fassung und Lampe) gegen den Uhrzeigersinn
drehen und herausziehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Den Stecker (samt Fassung und Lam-
pe) einsetzen und im Uhrzeigersinn
festdrehen.
6. Den Scheinwerfereinsatz festschrau-
ben.
GAU70880
Bremslicht-/Rücklichtlampe
auswechseln
1. Den Sitz abnehmen. (Siehe Seite 3-18.)
2. Die Fassung der Bremslicht-/Rück- lichtlampe (samt Lampe) gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung samt Lampe einsetzen und im Uhrzeigersinn festdrehen.
6. Den Sitz montieren.

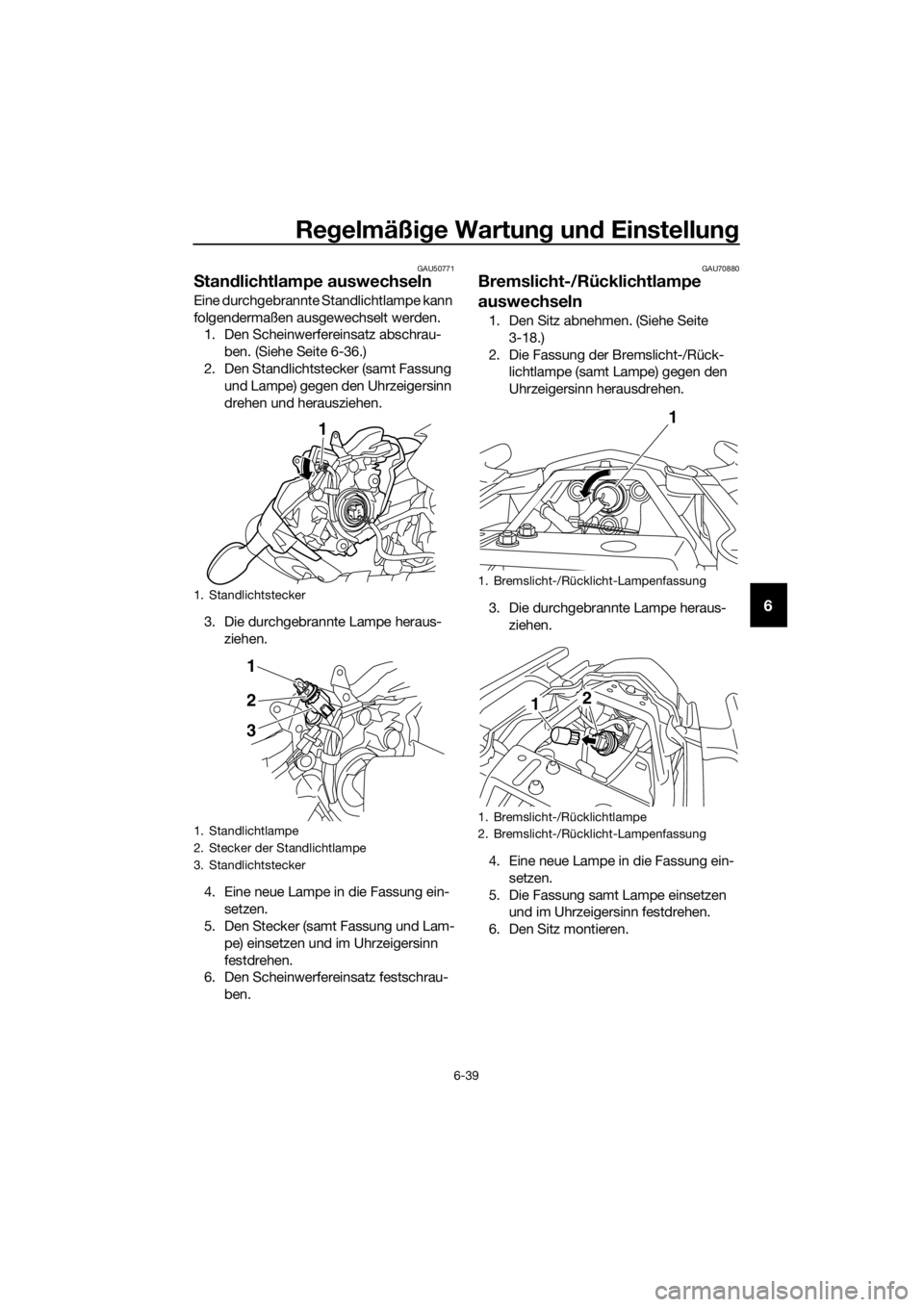

1. Standlichtstecker
1. Standlichtlampe
2. Stecker der Standlichtlampe
3. Standlichtstecker
1
1
2
3
1. Bremslicht-/Rücklicht-Lampenfassung
1. Bremslicht-/Rücklichtlampe
2. Bremslicht-/Rücklicht-Lampenfassung
1
2
1
UB61G1G0.book Page 39 Wednesday, September 16, 2015 8:52 AM
Page 84 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-40
6
GAU24205

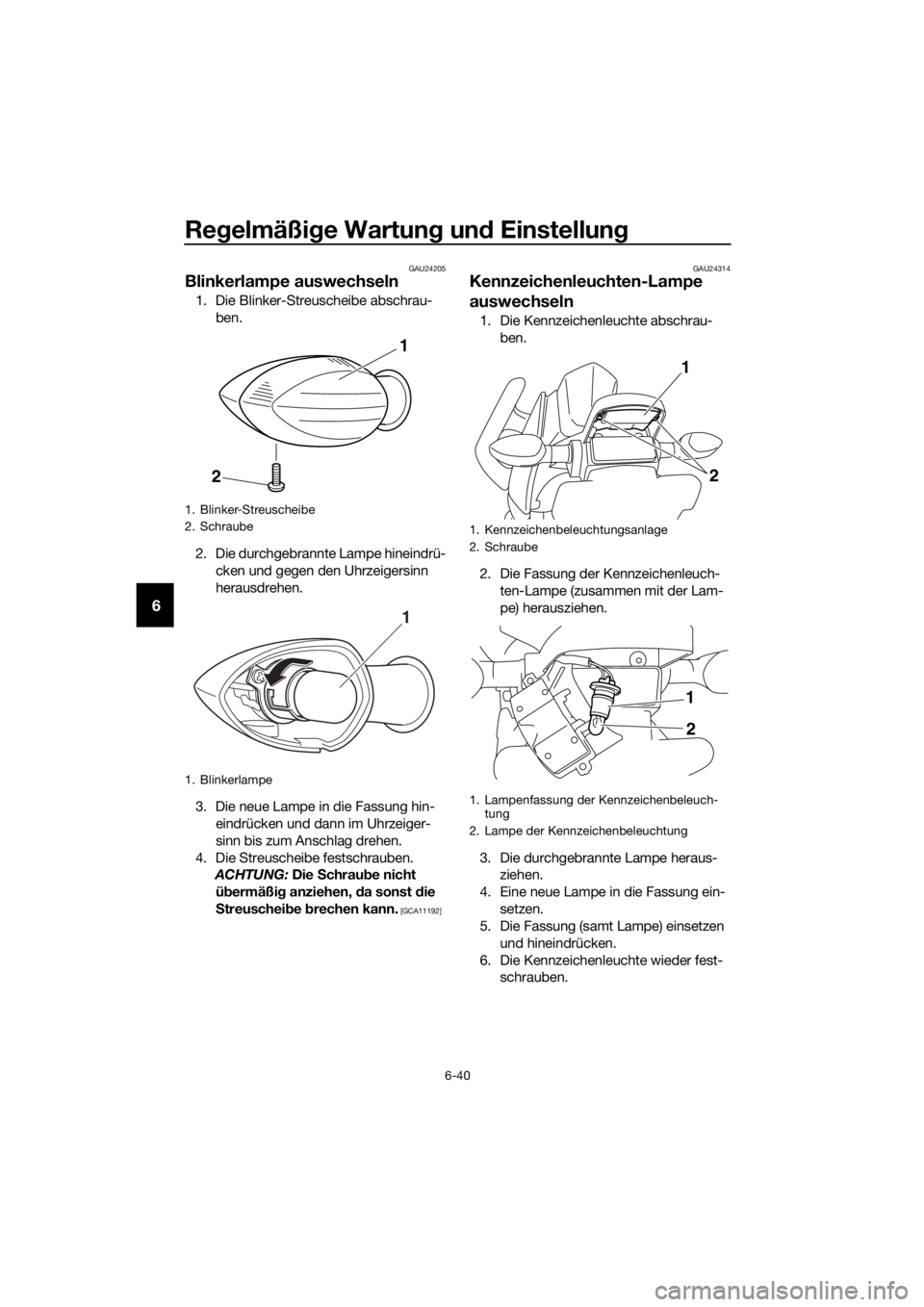

Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, d a sonst die
S treuschei be brechen kann.
[GCA11192] GAU24314
Kennzeichenleuchten-Lampe
auswechseln
1. Die Kennzeichenleuchte abschrau-
ben.
2. Die Fassung der Kennzeichenleuch- ten-Lampe (zusammen mit der Lam-
pe) herausziehen.
3. Die durchgebrannte Lampe heraus- ziehen.
4. Eine neue Lampe in die Fassung ein- setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Die Kennzeichenleuchte wieder fest- schrauben.
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
1. Kennzeichenbeleuchtungsanlage
2. Schraube
1. Lampenfassung der Kennzeichenbeleuch-tung
2. Lampe der Kennzeichenbeleuchtung
2
1
1
2
UB61G1G0.book Page 40 Wednesday, September 16, 2015 8:52 AM
Page 85 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-41
6
GAU24351
Motorrad aufb ocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU44792
Vord errad (für Mo delle ohne
AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt und montiert
wer den.
GAU56270
Vor derra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Vorderachs-Klemmschraube, dann die Radachse und die Bremssat-
tel-Schrauben lockern.
2. Das Vorderrad vom Boden abheben, dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Die Bremssättel links und rechts ab- schrauben. ACHTUNG: Niemals die
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems belä ge heraus ged rückt wer-
d en.
[GCA11052]

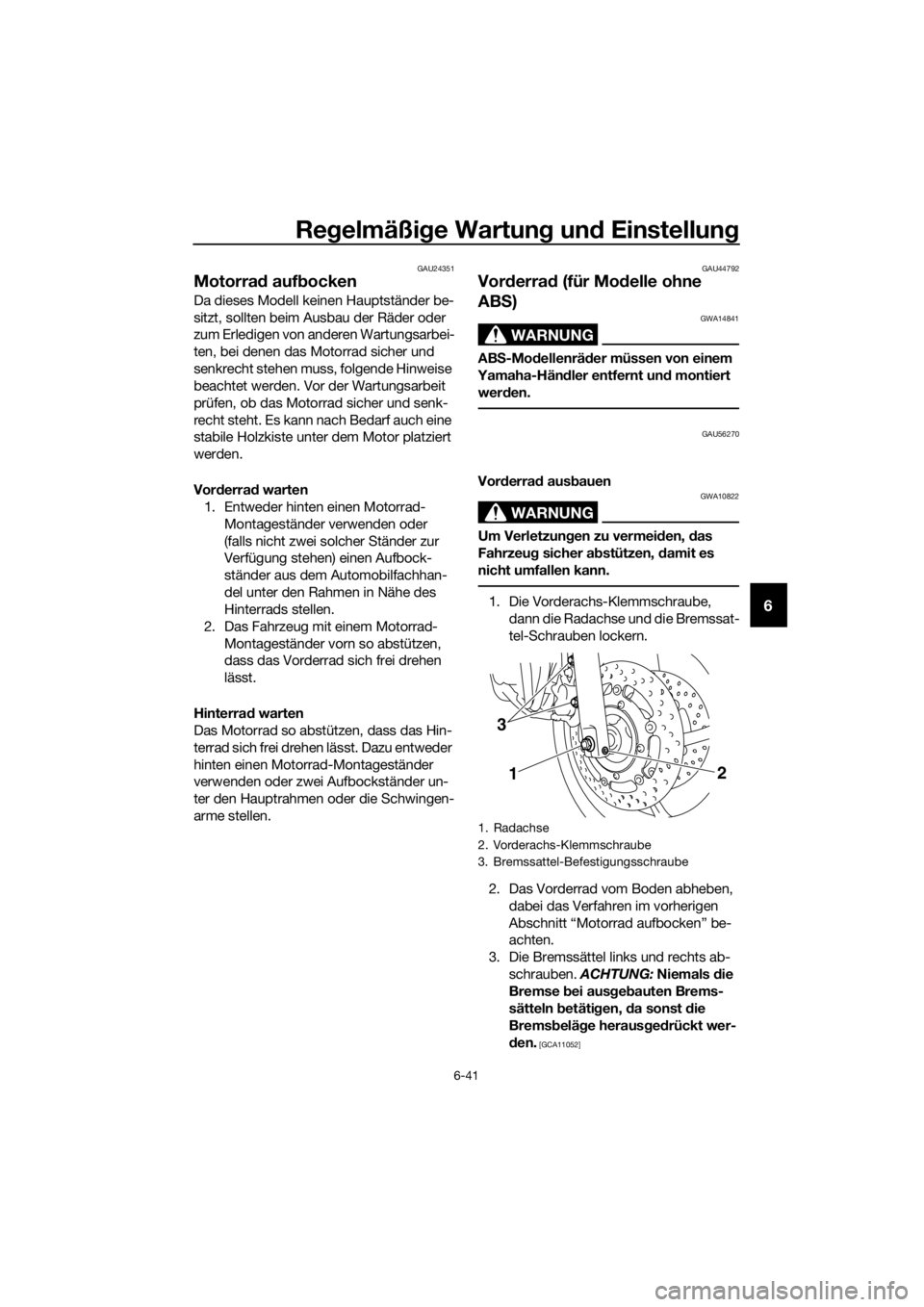

1. Radachse
2. Vorderachs-Klemmschraube
3. Bremssattel-Befestigungsschraube
1
3
2
UB61G1G0.book Page 41 Wednesday, September 16, 2015 8:52 AM
Page 86 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-42
6
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
Vor derra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse durchstecken.
3. Die Bremssättel festschrauben.
HINWEIS
Vor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.
4. Das Vorderrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Die Radachse, dann die Vorderachs-
Klemmschraube und die Bremssattel-
Schrauben vorschriftsmäßig festzie-
hen.
6. Die Teleskopgabel mehrmals einfe- dern, um deren Funktion zu prüfen.
GAU44802
Hinterra d (für Mo delle ohne AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU56662
Hinterra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.
1. Die Kontermutter und Einstellmutter der Kettenspanner auf beiden Seiten
der Schwinge lockern.
2. Die Achsmutter lösen.
3. Das Hinterrad entsprechend dem Ver- fahren auf Seite 6-41 anheben.
4. Die Achsmutter abschrauben.
5. Das Hinterrad nach vorn drücken und dann die Antriebskette vom Kettenrad
abnehmen.

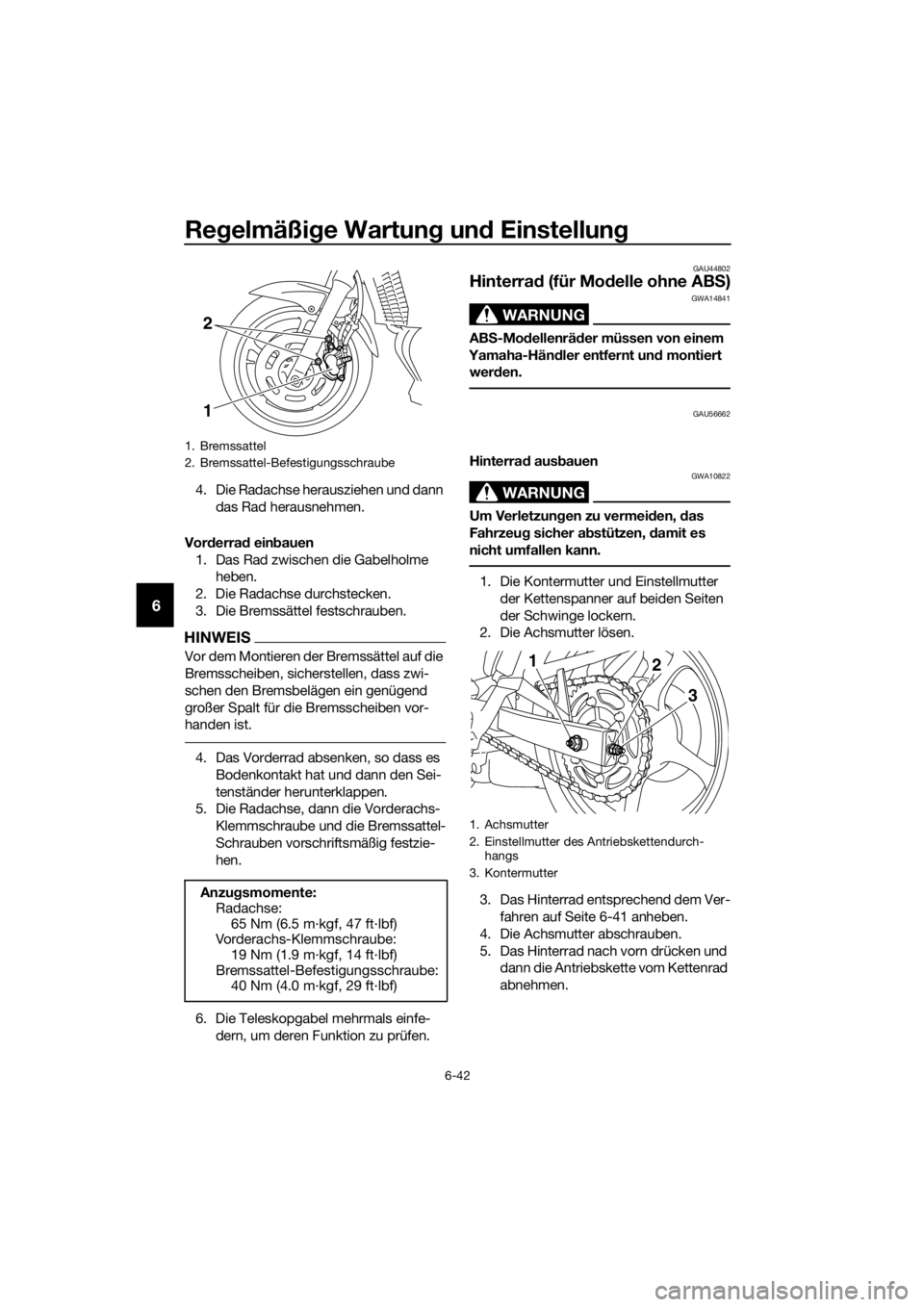

1. Bremssattel
2. Bremssattel-Befestigungsschraube
Anzu gsmomente:
Radachse: 65 Nm (6.5 m·kgf, 47 ft·lbf)
Vorderachs-Klemmschraube:
19 Nm (1.9 m·kgf, 14 ft·lbf)
Bremssattel-Befestigungsschraube: 40 Nm (4.0 m·kgf, 29 ft·lbf)
1 2
1. Achsmutter
2. Einstellmutter des Antriebskettendurch-
hangs
3. Kontermutter
1
3
2
UB61G1G0.book Page 42 Wednesday, September 16, 2015 8:52 AM
Page 87 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-43
6
HINWEIS
Falls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
Die Antriebskette muss für den Ein-
und Ausbau des Hinterrads nicht auf-
getrennt werden.
6. Den Bremssattel abstützen und das
Rad leicht anheben; dabei die Rad-
achse herausziehen.
HINWEIS
Die Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-
den.
7. Das Rad herausnehmen. ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall d ie
Bremse betäti gen, da sonst d ie
Brems belä ge aneinan der ged rückt
wer den.
[GCA11073]
Hinterra d ein bauen
1. Rad und Bremssattelhalterung ein-
bauen, indem die Radachse von
rechts eingesetzt wird.
HINWEIS
Die Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Achsmutter montieren.
4. Das Hinterrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-26.)
6. Die Achsmutter und dann die Konter- muttern vorschriftsmäßig anziehen.

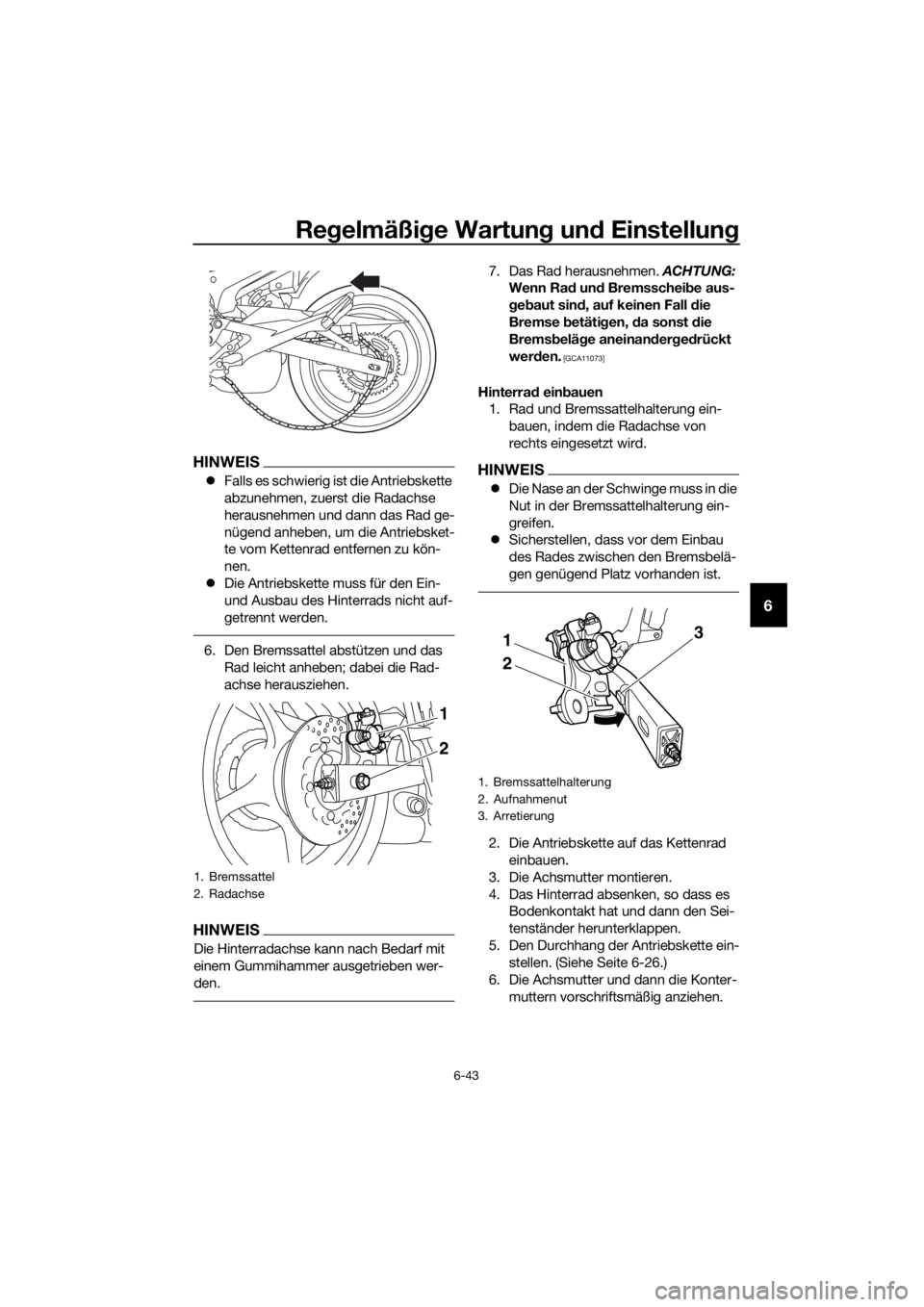

1. Bremssattel
2. Radachse
1
2
1. Bremssattelhalterung
2. Aufnahmenut
3. Arretierung
2 3
1
UB61G1G0.book Page 43 Wednesday, September 16, 2015 8:52 AM
Page 88 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-44
6
GAU25872
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.

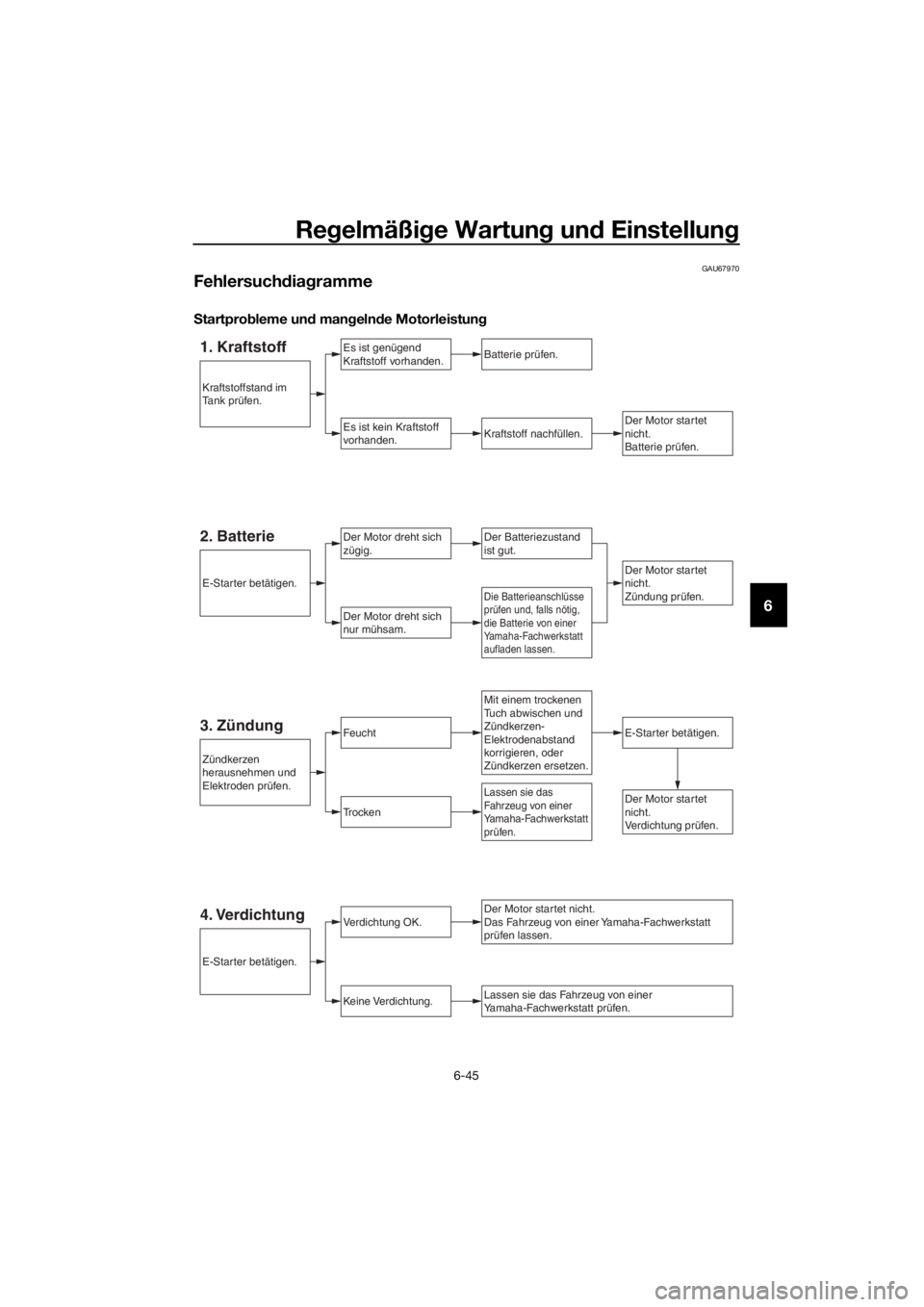

Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Überprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe befin den, einschließ-
lich Zün dflammen für Warmwasserb e-
reiter od er Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.
Anzu gsmomente:
Achsmutter:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
UB61G1G0.book Page 44 Wednesday, September 16, 2015 8:52 AM
Page 89 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-45
6
GAU67970
Fehlersuchd iagramme
S tartpro bleme und mangeln de Motorleistun g
1. KraftstoffEs ist genügend
Kraftstoff vorhanden.
Es ist kein Kraftstoff
vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor dreht sich
zügig.
Der Motor dreht sich
nur mühsam.
Der Motor startet
nicht.
Batterie prüfen.
Mit einem trockenen
Tuch abwischen und
Zündkerzen-
Elektrodenabstand
korrigieren, oder
Zündkerzen ersetzen.
Die Batterieanschlüsse
prüfen und, falls nötig,
die Batterie von einer
Yamaha-Fachwerkstatt
aufladen lassen.
2. BatterieDer Batteriezustand
ist gut.
Der Motor startet
nicht.
Zündung prüfen.
3. ZündungFeuchtE-Starter betätigen.
Trocken
Verdichtung OK.
Keine Verdichtung.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen lassen.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
Der Motor startet
nicht.
Verdichtung prüfen.Lassen sie das
Fahrzeug von einer
Yamaha-Fachwerkstatt
prüfen.
Zündkerzen
herausnehmen und
Elektroden prüfen.
E-Starter betätigen.
E-Starter betätigen.
Kraftstoffstand im
Tank prüfen.
4. Verdichtung
UB61G1G0.book Page 45 Wednesday, September 16, 2015 8:52 AM
Page 90 of 104

Regelmäßi ge Wartun g un d Einstellun g
6-46
6

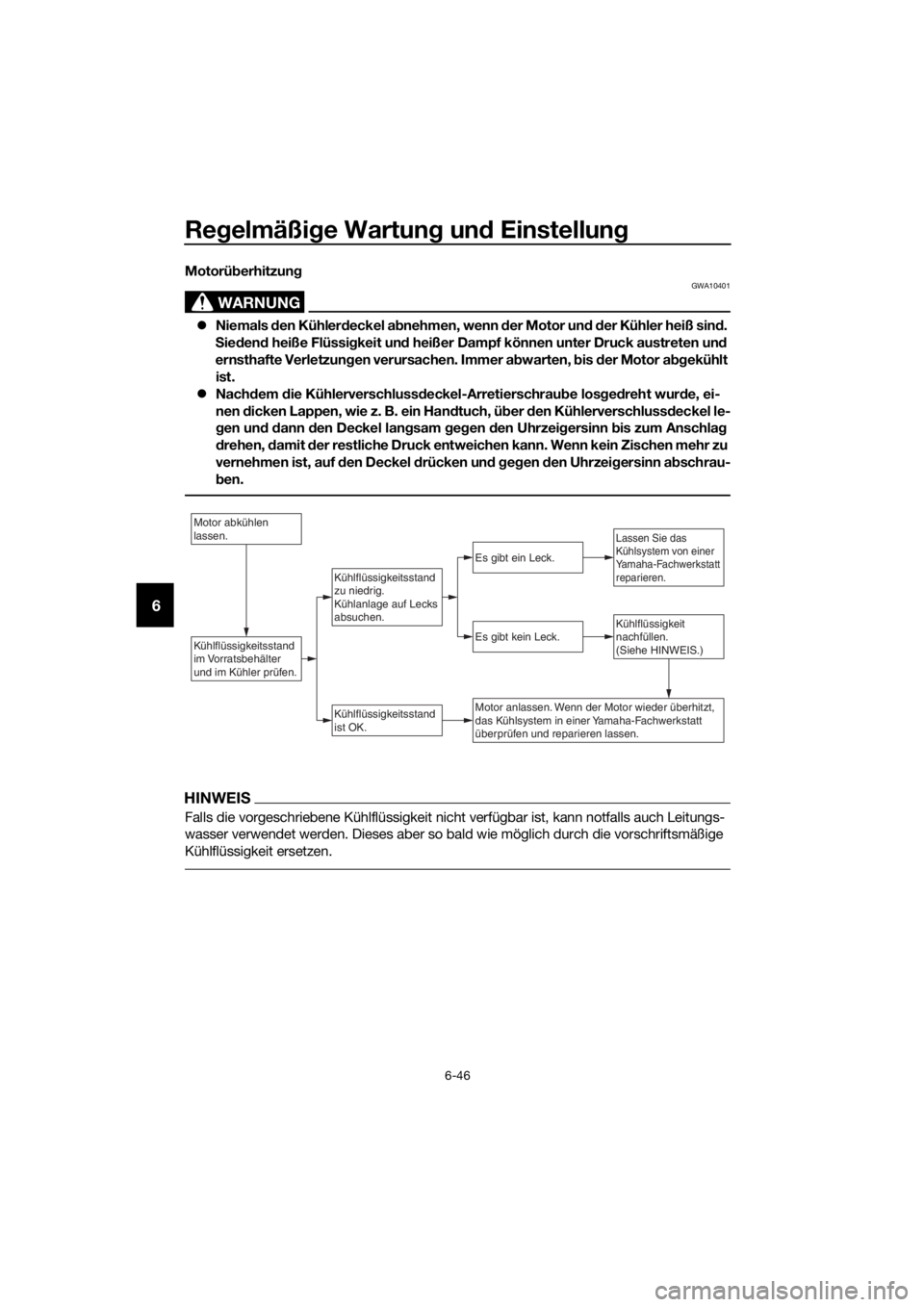

Motorüberhitzun g
WARNUNG
GWA10401
Niemals den Kühler deckel ab nehmen, wenn der Motor un d d er Kühler heiß sin d.
S ie den d heiße Flüssi gkeit un d heißer Dampf können unter Druck austreten un d
ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor abgekühlt
ist.
Nach dem die Kühlerverschluss deckel-Arretierschrau be los ged reht wur de, ei-
nen dicken Lappen, wie z. B. ein Han dtuch, üb er den Kühlerverschluss deckel le-
g en un d d ann den Deckel lan gsam geg en den Uhrzei gersinn bis zum Anschla g
d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu
vernehmen ist, auf den Deckel d rücken und g eg en
d en
Uhrzeigersinn a bschrau-
b en.
HINWEIS
Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungs-
wasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige
Kühlflüssigkeit ersetzen.
Motor abkühlen
lassen.
Kühlflüssigkeitsstand
im Vorratsbehälter
und im Kühler prüfen.
Kühlflüssigkeit
nachfüllen.
(Siehe HINWEIS.)
Kühlflüssigkeitsstand
ist OK.
Es gibt kein Leck.
Es gibt ein Leck.
Kühlflüssigkeitsstand
zu niedrig.
Kühlanlage auf Lecks
absuchen.
Lassen Sie das
Kühlsystem von einer
Yamaha-Fachwerkstatt
reparieren.
Motor anlassen. Wenn der Motor wieder überhitzt,
das Kühlsystem in einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
UB61G1G0.book Page 46 Wednesday, September 16, 2015 8:52 AM
