YAMAHA XJ6-S 2009 Betriebsanleitungen (in German)

SICHERHEITSINFORMATIONEN
1-4
1
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-
behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.


Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.Sperrige oder große Zubehörteile
können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.


Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
U36CG0G0.book Page 4 Thursday, December 4, 2008 9:49 AM

SICHERHEITSINFORMATIONEN
1-5
1
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-20.U36CG0G0.book Page 5 Thursday, December 4, 2008 9:49 AM

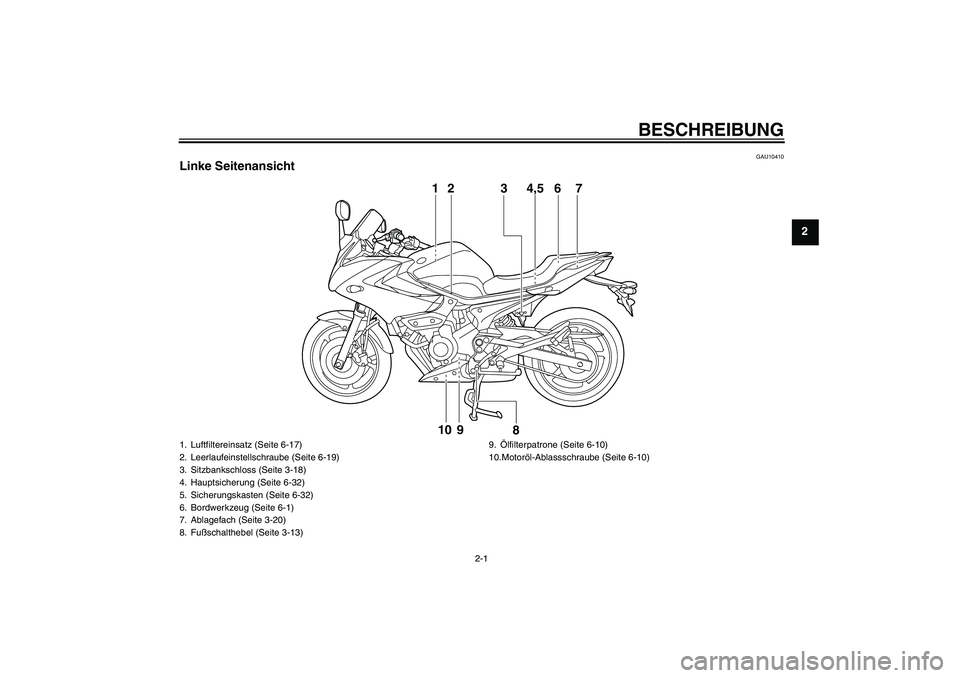

BESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht
1 2 3 4,5 7
6
8 9 10
1. Luftfiltereinsatz (Seite 6-17)
2. Leerlaufeinstellschraube (Seite 6-19)
3. Sitzbankschloss (Seite 3-18)
4. Hauptsicherung (Seite 6-32)
5. Sicherungskasten (Seite 6-32)
6. Bordwerkzeug (Seite 6-1)
7. Ablagefach (Seite 3-20)
8. Fußschalthebel (Seite 3-13)9.Ölfilterpatrone (Seite 6-10)
10.Motoröl-Ablassschraube (Seite 6-10)
U36CG0G0.book Page 1 Thursday, December 4, 2008 9:49 AM

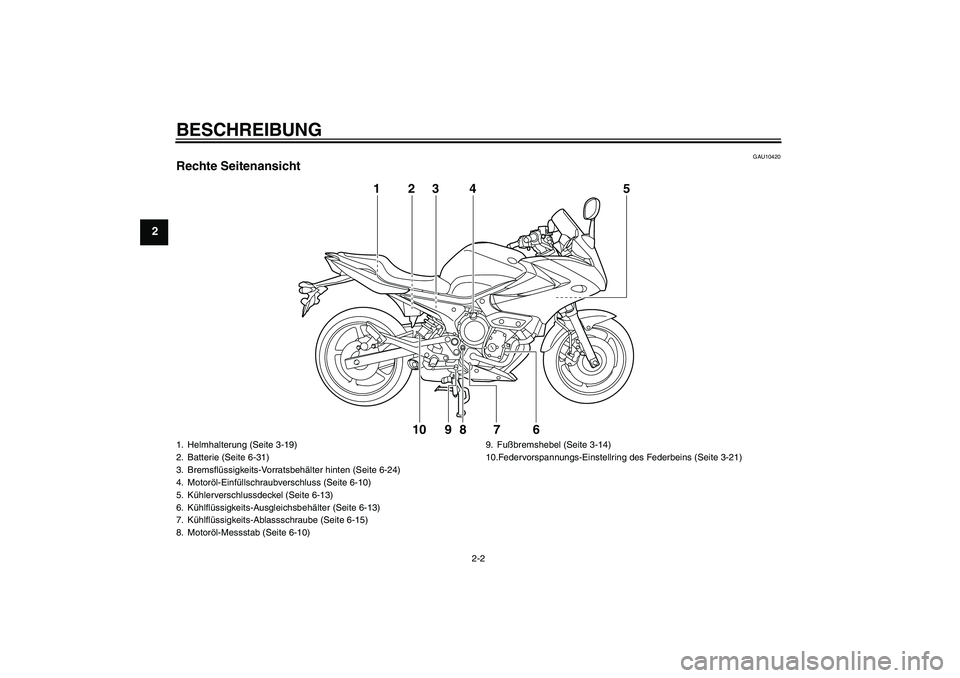

BESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht
123 4 5
6 7 8 9 10
1. Helmhalterung (Seite 3-19)
2. Batterie (Seite 6-31)
3. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-24)
4. Motoröl-Einfüllschraubverschluss (Seite 6-10)
5. Kühlerverschlussdeckel (Seite 6-13)
6. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-13)
7. Kühlflüssigkeits-Ablassschraube (Seite 6-15)
8. Motoröl-Messstab (Seite 6-10)9. Fußbremshebel (Seite 3-14)
10.Federvorspannungs-Einstellring des Federbeins (Seite 3-21)U36CG0G0.book Page 2 Thursday, December 4, 2008 9:49 AM

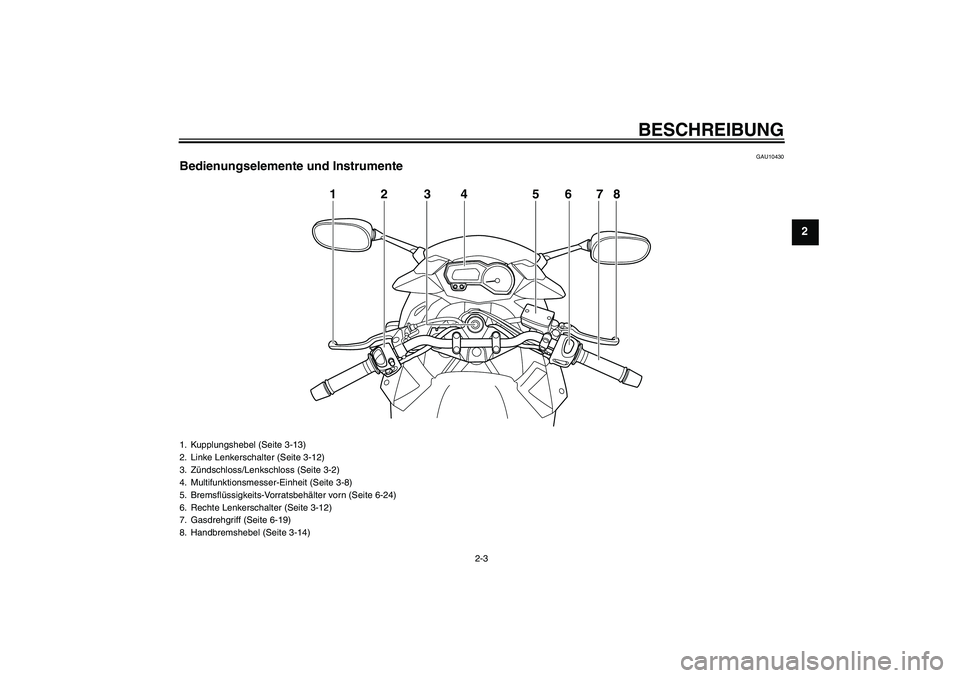

BESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente
123 5678
4
1. Kupplungshebel (Seite 3-13)
2. Linke Lenkerschalter (Seite 3-12)
3. Zündschloss/Lenkschloss (Seite 3-2)
4. Multifunktionsmesser-Einheit (Seite 3-8)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-24)
6. Rechte Lenkerschalter (Seite 3-12)
7. Gasdrehgriff (Seite 6-19)
8. Handbremshebel (Seite 3-14)
U36CG0G0.book Page 3 Thursday, December 4, 2008 9:49 AM

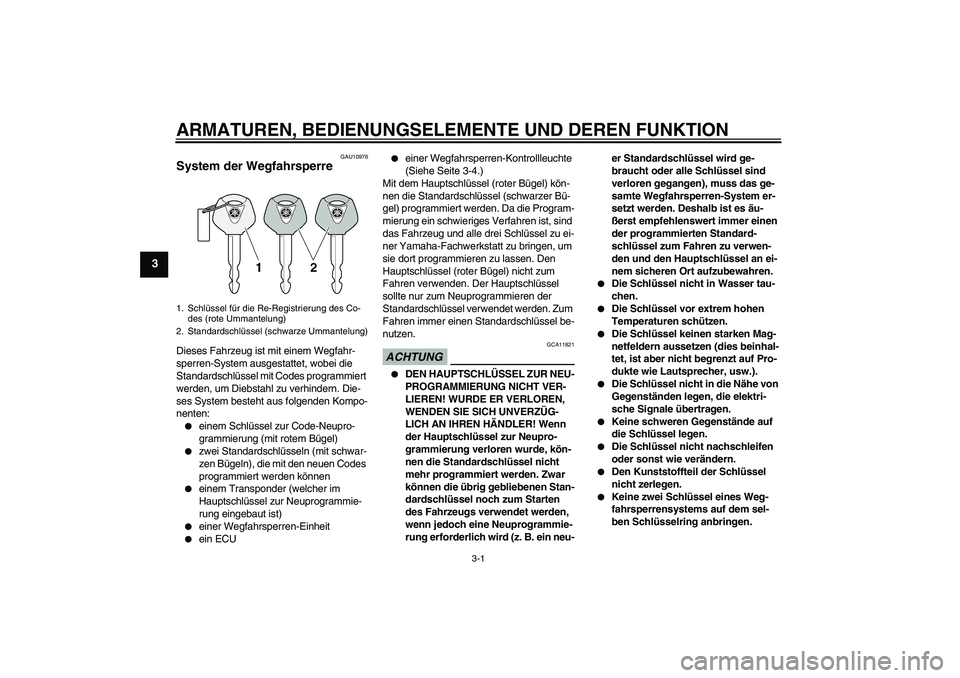

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10976
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten:

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)


zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können


einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)


einer Wegfahrsperren-Einheit


ein ECU


einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG
GCA11821


DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden,
wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.


Die Schlüssel nicht in Wasser tau-
chen.


Die Schlüssel vor extrem hohen
Temperaturen schützen.


Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).


Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.


Keine schweren Gegenstände auf
die Schlüssel legen.


Die Schlüssel nicht nachschleifen
oder sonst wie verändern.


Den Kunststoffteil der Schlüssel
nicht zerlegen.


Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.
1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)U36CG0G0.book Page 1 Thursday, December 4, 2008 9:49 AM

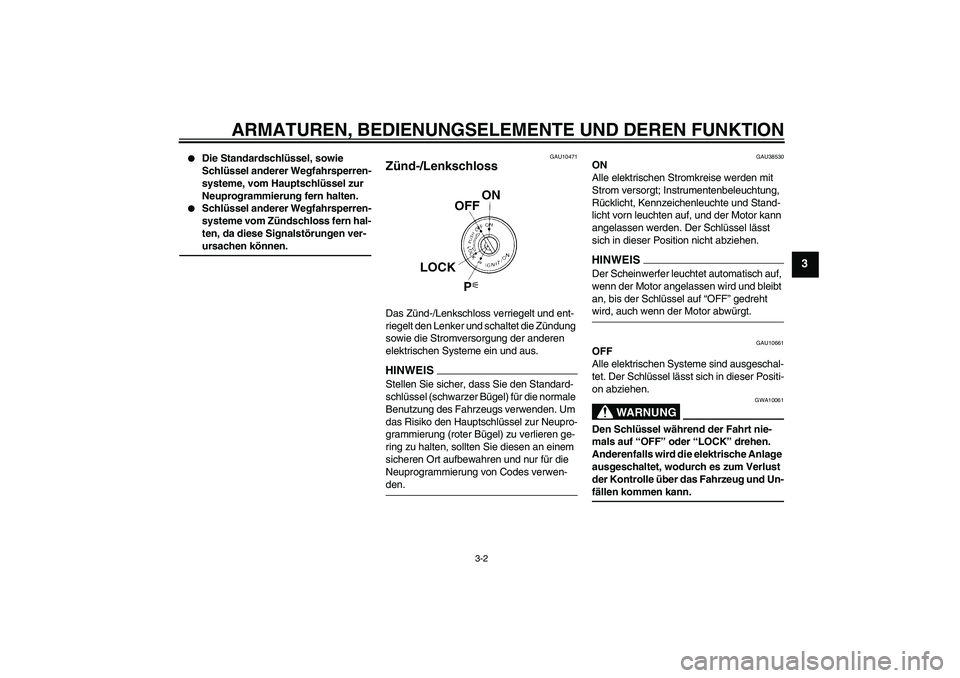

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3


Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU38530
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht wird, auch wenn der Motor abwürgt.
GAU10661
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “OFF” oder “LOCK” drehen.
Anderenfalls wird die elektrische Anlage
ausgeschaltet, wodurch es zum Verlust
der Kontrolle über das Fahrzeug und Un-fällen kommen kann.
U36CG0G0.book Page 2 Thursday, December 4, 2008 9:49 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10681
LOCK (Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “OFF” hin-
eindrücken, gedrückt halten und dann
auf “LOCK” drehen.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “OFF” drehen.
GAU34341
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf“” drehen
kann.
ACHTUNG
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U36CG0G0.book Page 3 Thursday, December 4, 2008 9:49 AM

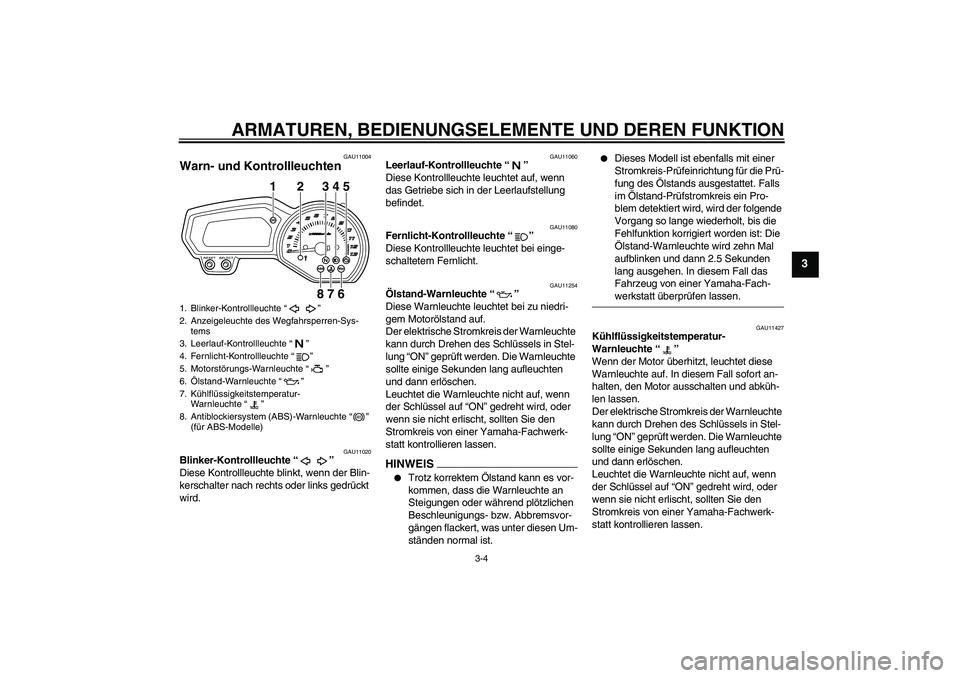

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11004
Warn- und Kontrollleuchten
GAU11020
Blinker-Kontrollleuchte“”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11254
Ölstand-Warnleuchte“”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.HINWEIS

Trotz korrektem Ölstand kann es vor-
kommen, dass die Warnleuchte an
Steigungen oder während plötzlichen
Beschleunigungs- bzw. Abbremsvor-
gängen flackert, was unter diesen Um-
ständen normal ist.


Dieses Modell ist ebenfalls mit einer
Stromkreis-Prüfeinrichtung für die Prü-
fung des Ölstands ausgestattet. Falls
im Ölstand-Prüfstromkreis ein Pro-
blem detektiert wird, wird der folgende
Vorgang so lange wiederholt, bis die
Fehlfunktion korrigiert worden ist: Die
Ölstand-Warnleuchte wird zehn Mal
aufblinken und dann 2.5 Sekunden
lang ausgehen. In diesem Fall das
Fahrzeug von einer Yamaha-Fach-werkstatt überprüfen lassen.
GAU11427
Kühlflüssigkeitstemperatur-
Warnleuchte“”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
1. Blinker-Kontrollleuchte“”
2. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
3. Leerlauf-Kontrollleuchte“”
4. Fernlicht-Kontrollleuchte“”
5. Motorstörungs-Warnleuchte“”
6.Ölstand-Warnleuchte“”
7. Kühlflüssigkeitstemperatur-
Warnleuchte“”
8. Antiblockiersystem (ABS)-Warnleuchte“”
(für ABS-Modelle)
1 2 345
76
8
ABS
U36CG0G0.book Page 4 Thursday, December 4, 2008 9:49 AM

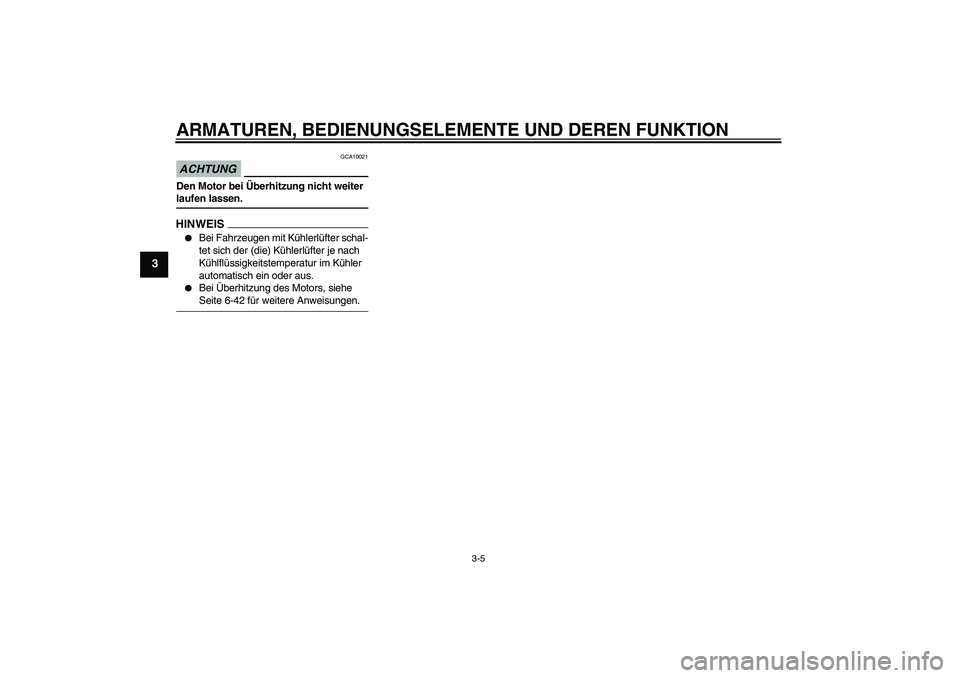

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter laufen lassen.HINWEIS

Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.


Bei Überhitzung des Motors, siehe Seite 6-42 für weitere Anweisungen.
U36CG0G0.book Page 5 Thursday, December 4, 2008 9:49 AM
