YAMAHA XJ6-S 2009 Manual de utilização (in Portuguese)

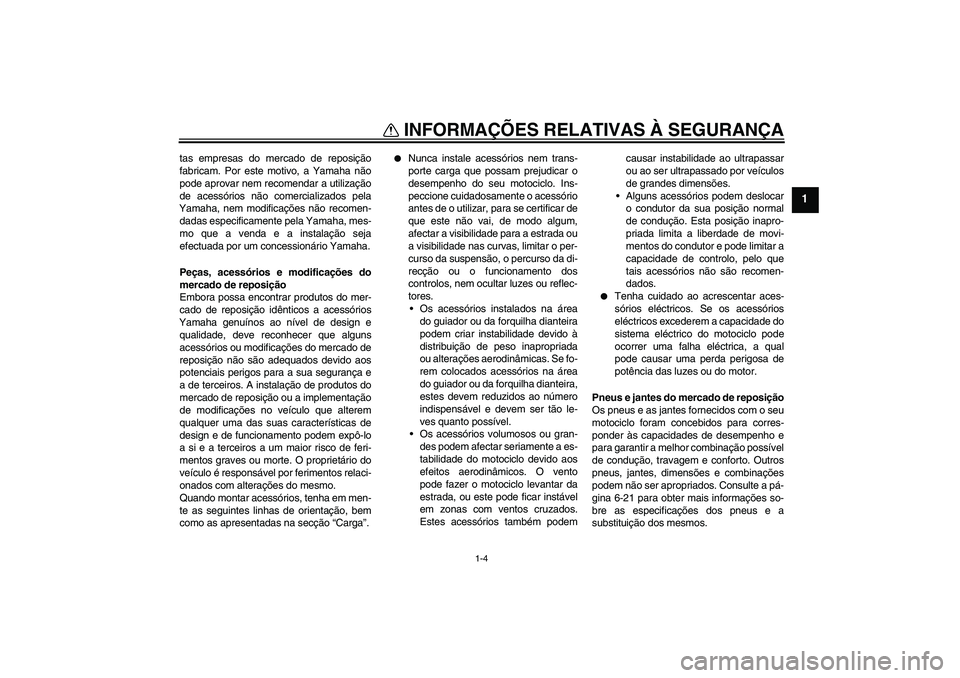

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e
qualidade, deve reconhecer que alguns
acessórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos relaci-
onados com alterações do mesmo.
Quando montar acessórios, tenha em men-
te as seguintes linhas de orientação, bem
como as apresentadas na secção “Carga”.


Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da di-
recção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se fo-
rem colocados acessórios na área
do guiador ou da forquilha dianteira,
estes devem reduzidos ao número
indispensável e devem ser tão le-
ves quanto possível.
Os acessórios volumosos ou gran-
des podem afectar seriamente a es-
tabilidade do motociclo devido aos
efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podemcausar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar a
capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.


Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade do
sistema eléctrico do motociclo pode
ocorrer uma falha eléctrica, a qual
pode causar uma perda perigosa de
potência das luzes ou do motor.
Pneus e jantes do mercado de reposição
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possível
de condução, travagem e conforto. Outros
pneus, jantes, dimensões e combinações
podem não ser apropriados. Consulte a pá-
gina 6-21 para obter mais informações so-
bre as especificações dos pneus e a
substituição dos mesmos.
U36CP0P0.book Page 4 Friday, December 5, 2008 9:24 AM

DESCRIÇÃO
2-1
2
PAU10410

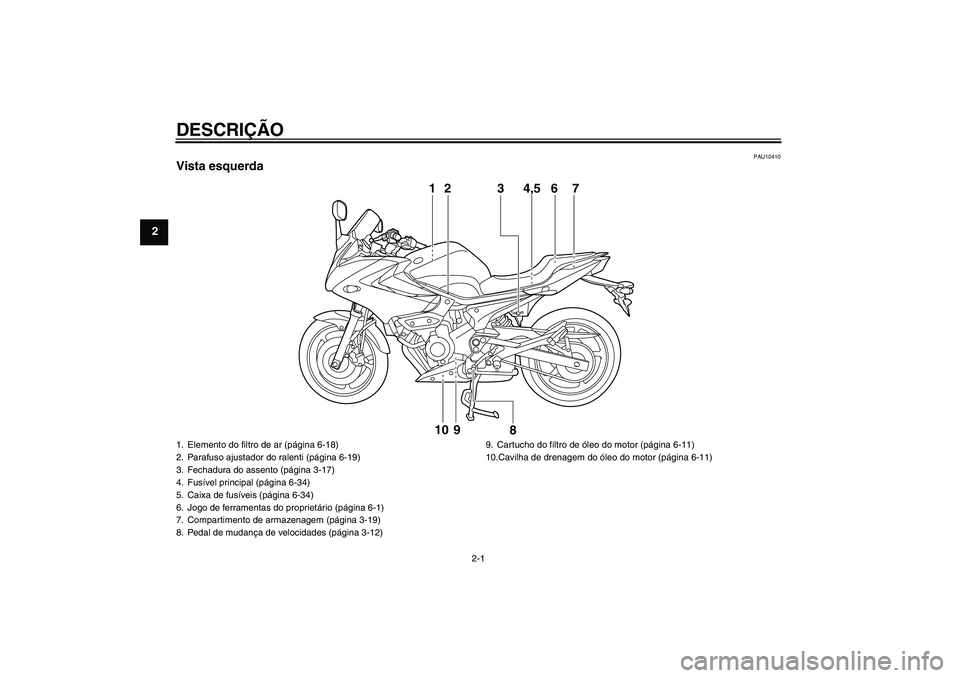

Vista esquerda
1 2 3 4,5 7
6
8 9 10
1. Elemento do filtro de ar (página 6-18)
2. Parafuso ajustador do ralenti (página 6-19)
3. Fechadura do assento (página 3-17)
4. Fusível principal (página 6-34)
5. Caixa de fusíveis (página 6-34)
6. Jogo de ferramentas do proprietário (página 6-1)
7. Compartimento de armazenagem (página 3-19)
8. Pedal de mudança de velocidades (página 3-12)9. Cartucho do filtro de óleo do motor (página 6-11)
10.Cavilha de drenagem do óleo do motor (página 6-11)U36CP0P0.book Page 1 Friday, December 5, 2008 9:24 AM

DESCRIÇÃO
2-2
2
PAU10420

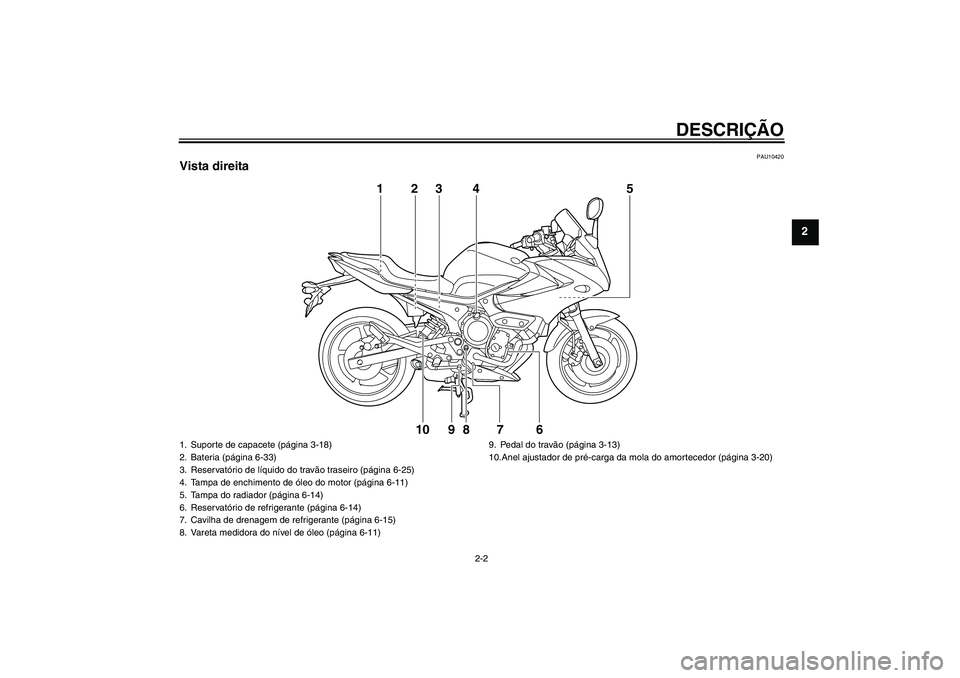

Vista direita
123 4 5
6 7 8 9 10
1. Suporte de capacete (página 3-18)
2. Bateria (página 6-33)
3. Reservatório de líquido do travão traseiro (página 6-25)
4. Tampa de enchimento de óleo do motor (página 6-11)
5. Tampa do radiador (página 6-14)
6. Reservatório de refrigerante (página 6-14)
7. Cavilha de drenagem de refrigerante (página 6-15)
8. Vareta medidora do nível de óleo (página 6-11)9. Pedal do travão (página 3-13)
10.Anel ajustador de pré-carga da mola do amortecedor (página 3-20)
U36CP0P0.book Page 2 Friday, December 5, 2008 9:24 AM

DESCRIÇÃO
2-3
2
PAU10430

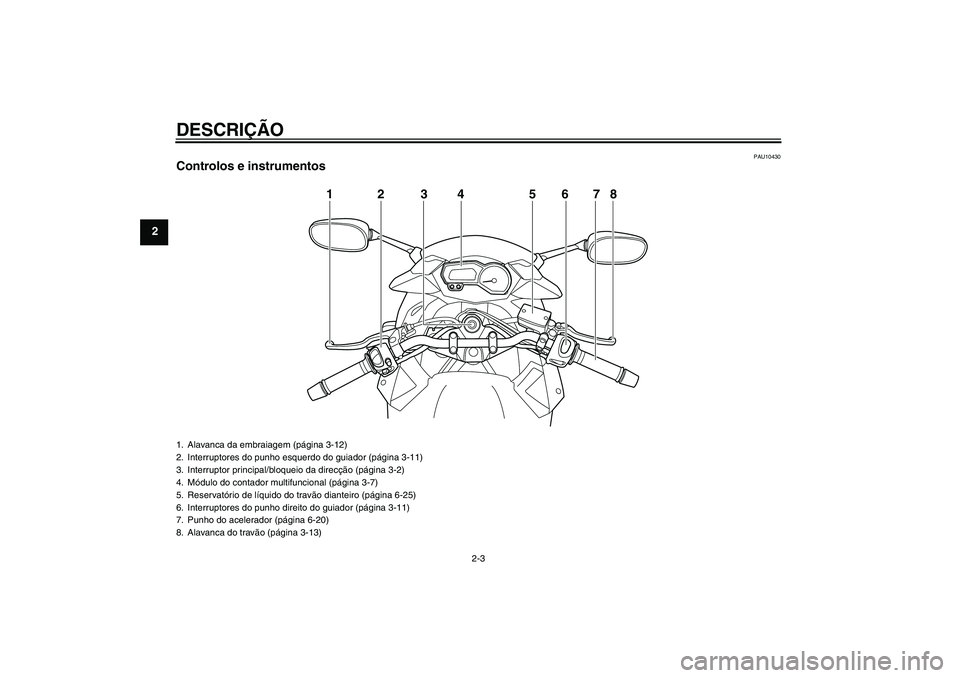

Controlos e instrumentos
123 5678
4
1. Alavanca da embraiagem (página 3-12)
2. Interruptores do punho esquerdo do guiador (página 3-11)
3. Interruptor principal/bloqueio da direcção (página 3-2)
4. Módulo do contador multifuncional (página 3-7)
5. Reservatório de líquido do travão dianteiro (página 6-25)
6. Interruptores do punho direito do guiador (página 3-11)
7. Punho do acelerador (página 6-20)
8. Alavanca do travão (página 3-13)U36CP0P0.book Page 3 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10976

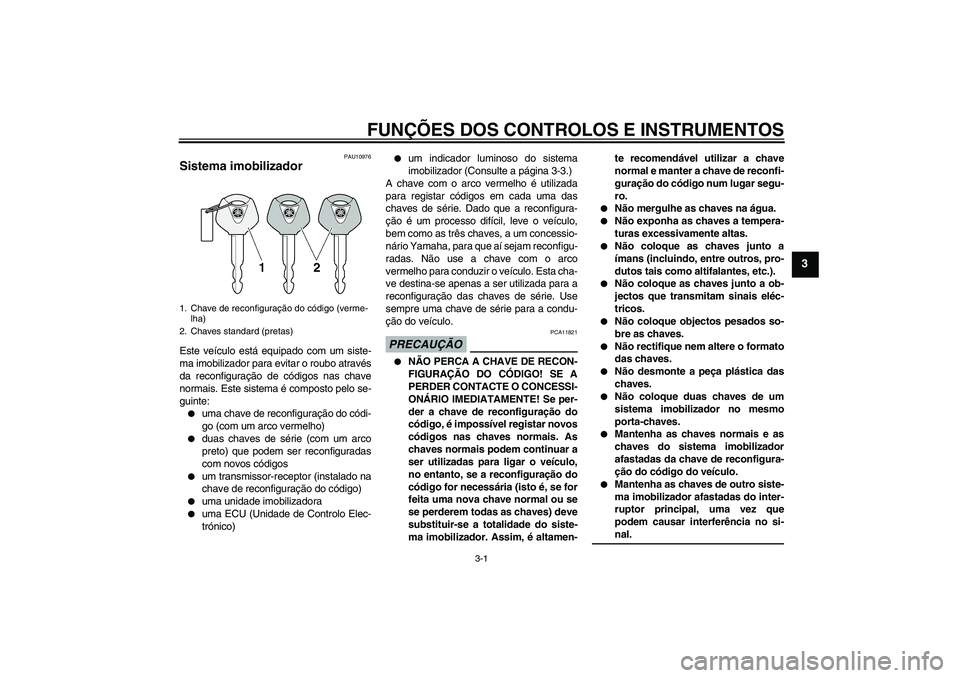

Sistema imobilizador Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:

uma chave de reconfiguração do códi-
go (com um arco vermelho)


duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos


um transmissor-receptor (instalado na
chave de reconfiguração do código)


uma unidade imobilizadora


uma ECU (Unidade de Controlo Elec-
trónico)


um indicador luminoso do sistema
imobilizador (Consulte a página 3-3.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta cha-
ve destina-se apenas a ser utilizada para a
reconfiguração das chaves de série. Use
sempre uma chave de série para a condu-
ção do veículo.
PRECAUÇÃO
PCA11821


NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCESSI-
ONÁRIO IMEDIATAMENTE! Se per-
der a chave de reconfiguração do
código, é impossível registar novos
códigos nas chaves normais. As
chaves normais podem continuar a
ser utilizadas para ligar o veículo,
no entanto, se a reconfiguração do
código for necessária (isto é, se for
feita uma nova chave normal ou se
se perderem todas as chaves) deve
substituir-se a totalidade do siste-
ma imobilizador. Assim, é altamen-te recomendável utilizar a chave
normal e manter a chave de reconfi-
guração do código num lugar segu-
ro.


Não mergulhe as chaves na água.


Não exponha as chaves a tempera-
turas excessivamente altas.


Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).


Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.


Não coloque objectos pesados so-
bre as chaves.


Não rectifique nem altere o formato
das chaves.


Não desmonte a peça plástica das
chaves.


Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.


Mantenha as chaves normais e as
chaves do sistema imobilizador
afastadas da chave de reconfigura-
ção do código do veículo.


Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)
U36CP0P0.book Page 1 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10471

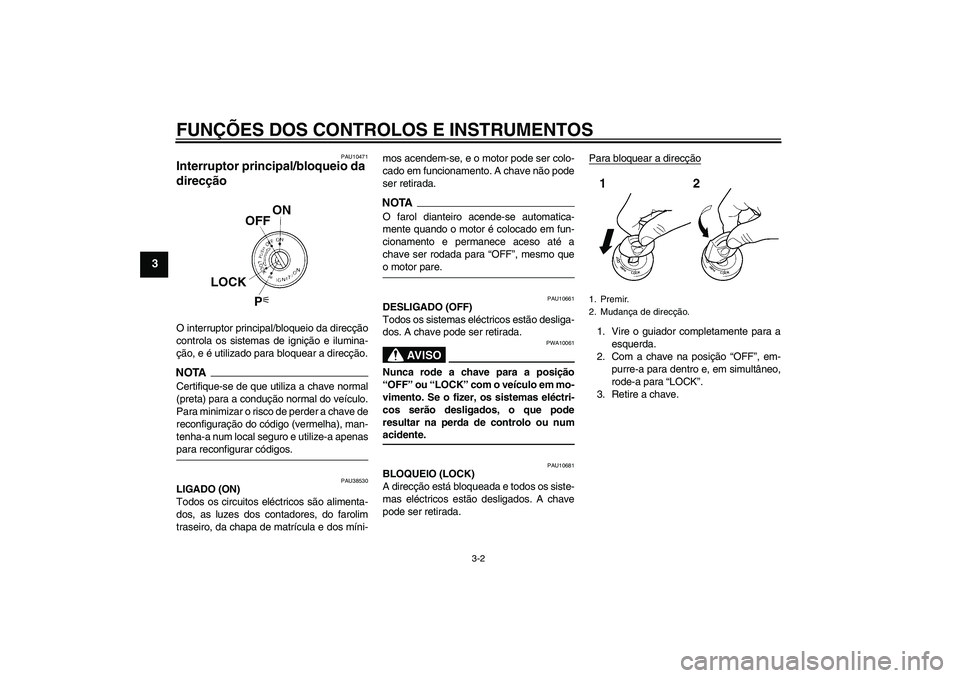

Interruptor principal/bloqueio da
direcção O interruptor principal/bloqueio da direcção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direcção.NOTACertifique-se de que utiliza a chave normal
(preta) para a condução normal do veículo.
Para minimizar o risco de perder a chave de
reconfiguração do código (vermelha), man-
tenha-a num local seguro e utilize-a apenaspara reconfigurar códigos.
PAU38530
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não pode
ser retirada.
NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo queo motor pare.
PAU10661
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desliga-
dos. A chave pode ser retirada.
AV I S O
PWA10061
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou numacidente.
PAU10681
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os siste-
mas eléctricos estão desligados. A chave
pode ser retirada.Para bloquear a direcção
1. Vire o guiador completamente para a
esquerda.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.1. Premir.
2. Mudança de direcção.
U36CP0P0.book Page 2 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3

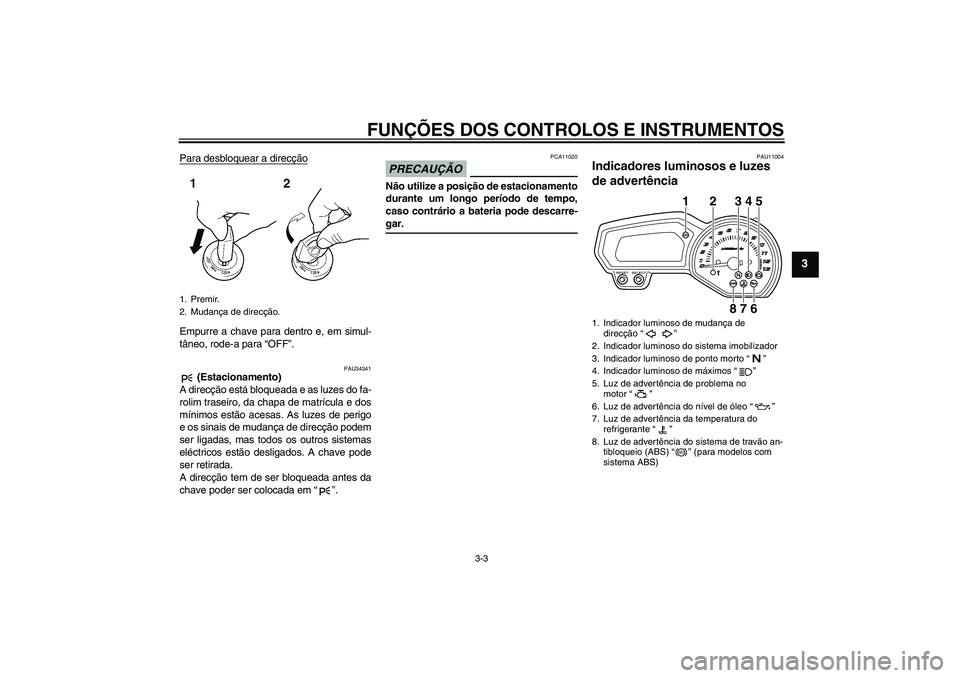

Para desbloquear a direcçãoEmpurre a chave para dentro e, em simul-
tâneo, rode-a para “OFF”.
PAU34341
(Estacionamento)
A direcção está bloqueada e as luzes do fa-
rolim traseiro, da chapa de matrícula e dos
mínimos estão acesas. As luzes de perigo
e os sinais de mudança de direcção podem
ser ligadas, mas todos os outros sistemas
eléctricos estão desligados. A chave pode
ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em“”.
PRECAUÇÃO
PCA11020
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-gar.
PAU11004
Indicadores luminosos e luzes
de advertência
1. Premir.
2. Mudança de direcção.
1. Indicador luminoso de mudança de
direcção“”
2. Indicador luminoso do sistema imobilizador
3. Indicador luminoso de ponto morto“”
4. Indicador luminoso de máximos“”
5. Luz de advertência de problema no
motor“”
6. Luz de advertência do nível de óleo“”
7. Luz de advertência da temperatura do
refrigerante“”
8. Luz de advertência do sistema de travão an-
tibloqueio (ABS)“” (para modelos com
sistema ABS)
1 2 345
76
8
ABS
U36CP0P0.book Page 3 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11020

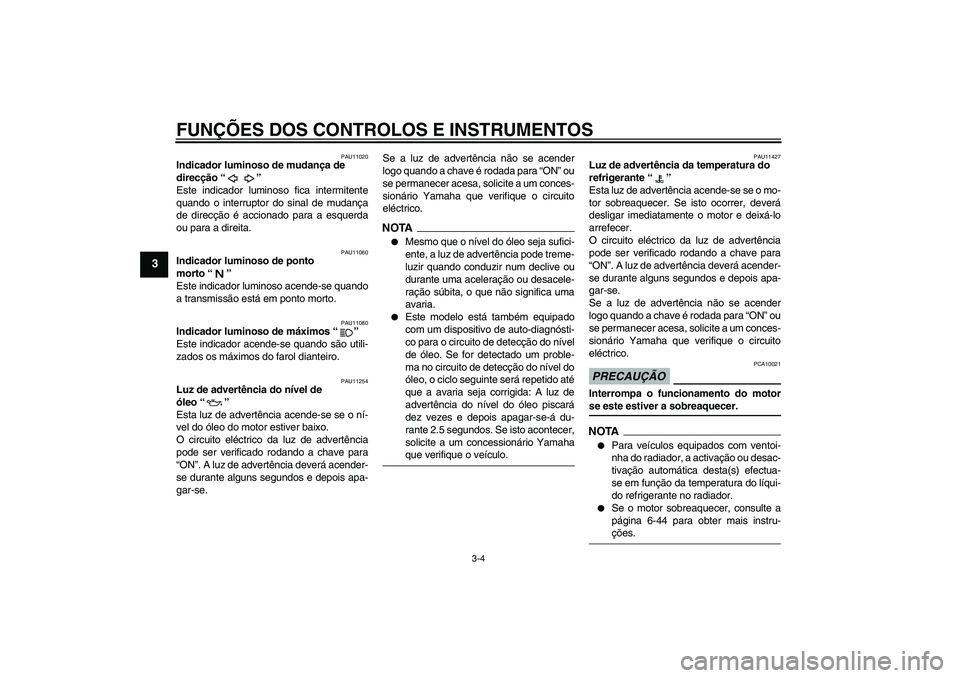

Indicador luminoso de mudança de
direcção“”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11060
Indicador luminoso de ponto
morto“”
Este indicador luminoso acende-se quando
a transmissão está em ponto morto.
PAU11080
Indicador luminoso de máximos“”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11254
Luz de advertência do nível de
óleo“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
NOTA

Mesmo que o nível do óleo seja sufici-
ente, a luz de advertência pode treme-
luzir quando conduzir num declive ou
durante uma aceleração ou desacele-
ração súbita, o que não significa uma
avaria.


Este modelo está também equipado
com um dispositivo de auto-diagnósti-
co para o circuito de detecção do nível
de óleo. Se for detectado um proble-
ma no circuito de detecção do nível do
óleo, o ciclo seguinte será repetido até
que a avaria seja corrigida: A luz de
advertência do nível do óleo piscará
dez vezes e depois apagar-se-á du-
rante 2.5 segundos. Se isto acontecer,
solicite a um concessionário Yamahaque verifique o veículo.
PAU11427
Luz de advertência da temperatura do
refrigerante“”
Esta luz de advertência acende-se se o mo-
tor sobreaquecer. Se isto ocorrer, deverá
desligar imediatamente o motor e deixá-lo
arrefecer.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motorse este estiver a sobreaquecer.NOTA

Para veículos equipados com ventoi-
nha do radiador, a activação ou desac-
tivação automática desta(s) efectua-
se em função da temperatura do líqui-
do refrigerante no radiador.


Se o motor sobreaquecer, consulte a
página 6-44 para obter mais instru-ções.
U36CP0P0.book Page 4 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3

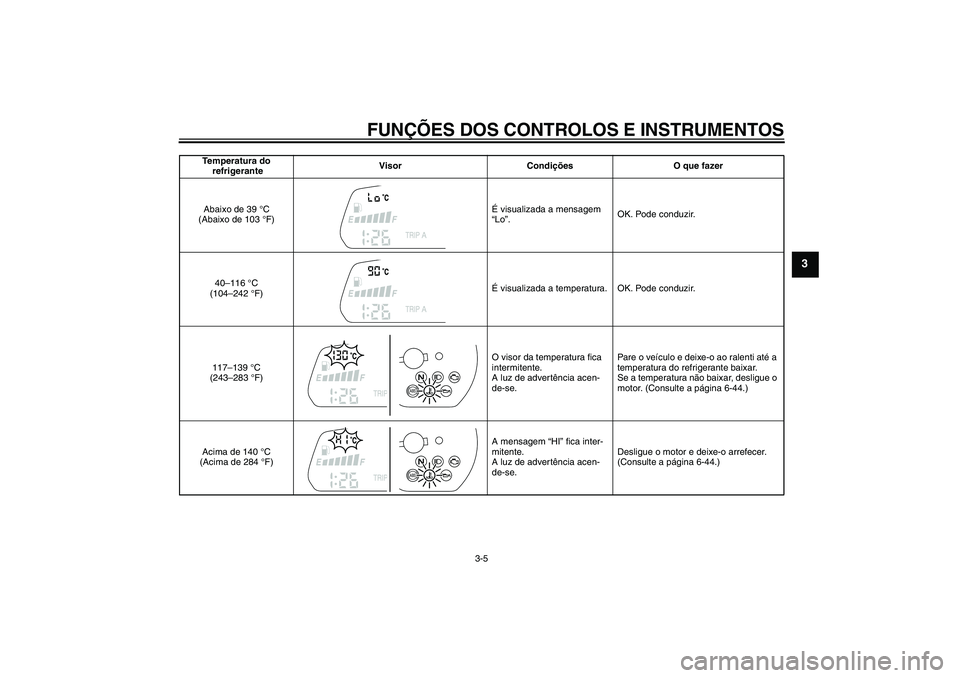

Temperatura do
refrigeranteVisor Condições O que fazer
Abaixo de 39 °C
(Abaixo de 103 °F)É visualizada a mensagem
“Lo”.OK. Pode conduzir.
40–116 °C
(104–242 °F)É visualizada a temperatura. OK. Pode conduzir.
117–139 °C
(243–283 °F)O visor da temperatura fica
intermitente.
A luz de advertência acen-
de-se.Pare o veículo e deixe-o ao ralenti até a
temperatura do refrigerante baixar.
Se a temperatura não baixar, desligue o
motor. (Consulte a página 6-44.)
Acima de 140 °C
(Acima de 284 °F)A mensagem “HI” fica inter-
mitente.
A luz de advertência acen-
de-se.Desligue o motor e deixe-o arrefecer.
(Consulte a página 6-44.)
ABSABS
U36CP0P0.book Page 5 Friday, December 5, 2008 9:24 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
PAU11534

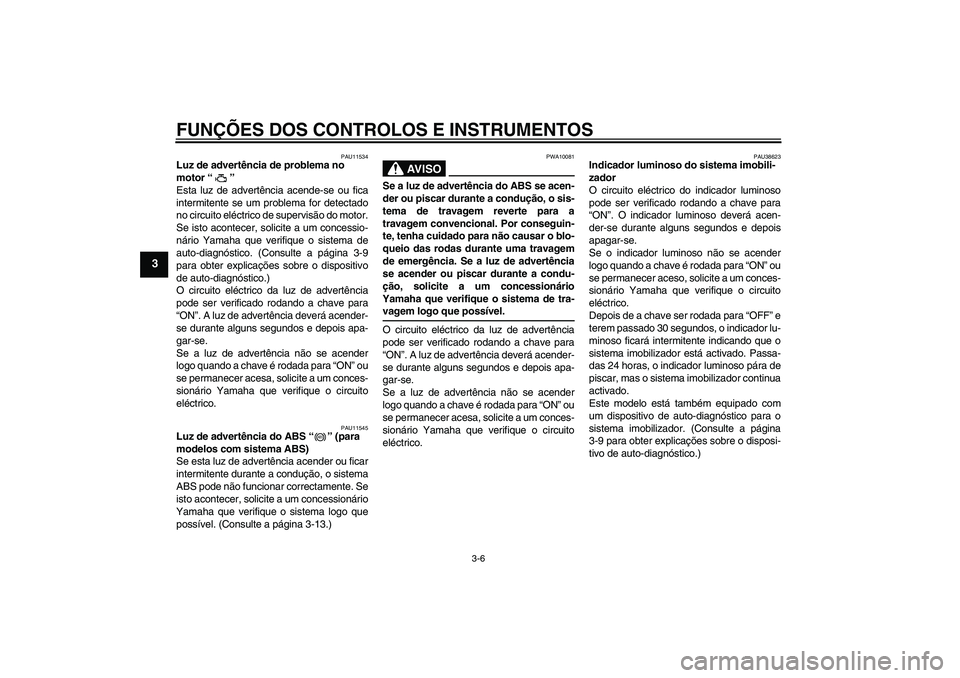

Luz de advertência de problema no
motor“”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-9
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU11545
Luz de advertência do ABS“” (para
modelos com sistema ABS)
Se esta luz de advertência acender ou ficar
intermitente durante a condução, o sistema
ABS pode não funcionar correctamente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte a página 3-13.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra-vagem logo que possível.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38623
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador. (Consulte a página
3-9 para obter explicações sobre o disposi-
tivo de auto-diagnóstico.)
ABS
U36CP0P0.book Page 6 Friday, December 5, 2008 9:24 AM
