YAMAHA XJ6-S 2009 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-27
6
PAU22760

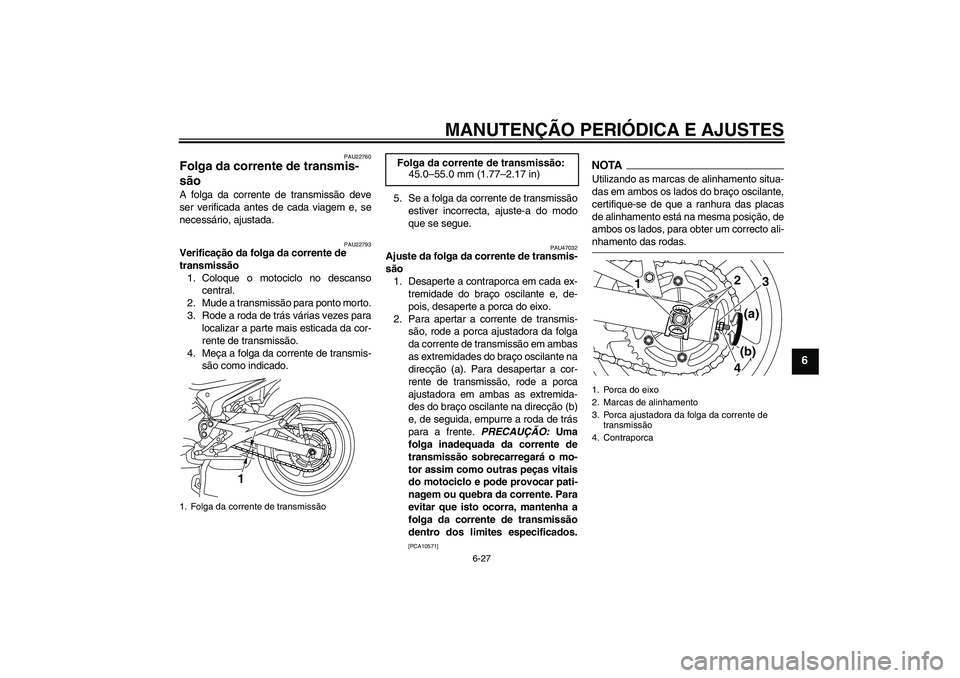

Folga da corrente de transmis-
são A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22793
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso
central.
2. Mude a transmissão para ponto morto.
3. Rode a roda de trás várias vezes para
localizar a parte mais esticada da cor-
rente de transmissão.
4. Meça a folga da corrente de transmis-
são como indicado.5. Se a folga da corrente de transmissão
estiver incorrecta, ajuste-a do modo
que se segue.
PAU47032
Ajuste da folga da corrente de transmis-
são
1. Desaperte a contraporca em cada ex-
tremidade do braço oscilante e, de-
pois, desaperte a porca do eixo.
2. Para apertar a corrente de transmis-
são, rode a porca ajustadora da folga
da corrente de transmissão em ambas
as extremidades do braço oscilante na
direcção (a). Para desapertar a cor-
rente de transmissão, rode a porca
ajustadora em ambas as extremida-
des do braço oscilante na direcção (b)
e, de seguida, empurre a roda de trás
para a frente. PRECAUÇÃO: Uma
folga inadequada da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
do motociclo e pode provocar pati-
nagem ou quebra da corrente. Para
evitar que isto ocorra, mantenha a
folga da corrente de transmissão
dentro dos limites especificados.
[PCA10571]
NOTAUtilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que a ranhura das placas
de alinhamento está na mesma posição, de
ambos os lados, para obter um correcto ali-nhamento das rodas.
1. Folga da corrente de transmissão
1
Folga da corrente de transmissão:
45.0–55.0 mm (1.77–2.17 in)
1. Porca do eixo
2. Marcas de alinhamento
3. Porca ajustadora da folga da corrente de
transmissão
4. Contraporca
13
42(a)(b)
U36CP0P0.book Page 27 Friday, December 5, 2008 9:24 AM

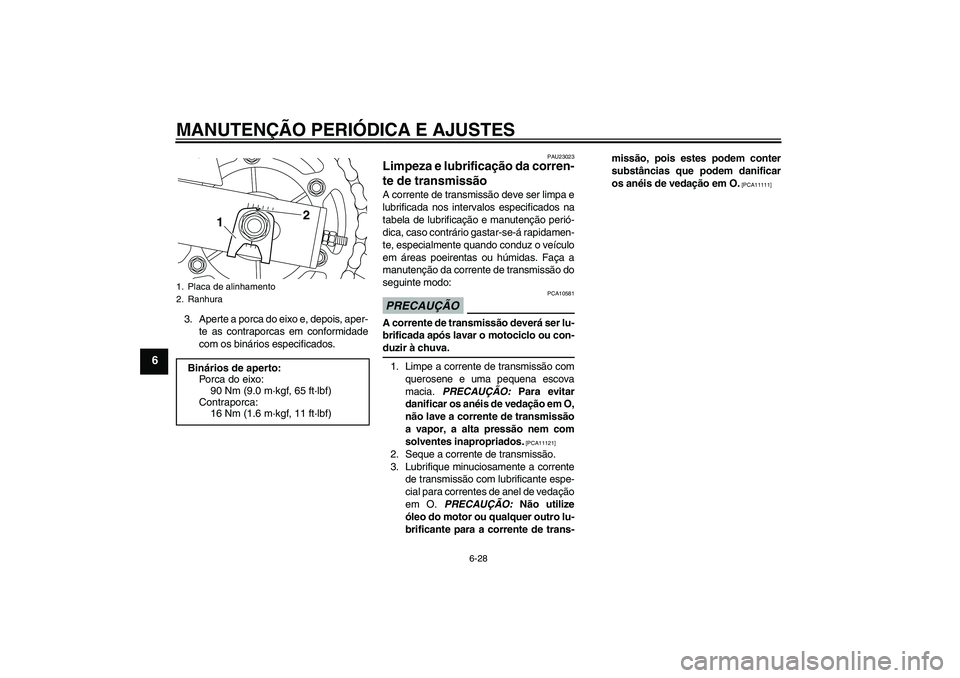

MANUTENÇÃO PERIÓDICA E AJUSTES
6-28
6
3. Aperte a porca do eixo e, depois, aper-
te as contraporcas em conformidade
com os binários especificados.
PAU23023
Limpeza e lubrificação da corren-
te de transmissão A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10581
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo ou con-duzir à chuva.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11121]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11111]
1. Placa de alinhamento
2. RanhuraBinários de aperto:
Porca do eixo:
90 Nm (9.0 m·kgf, 65 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
12
U36CP0P0.book Page 28 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-29
6
PAU23101

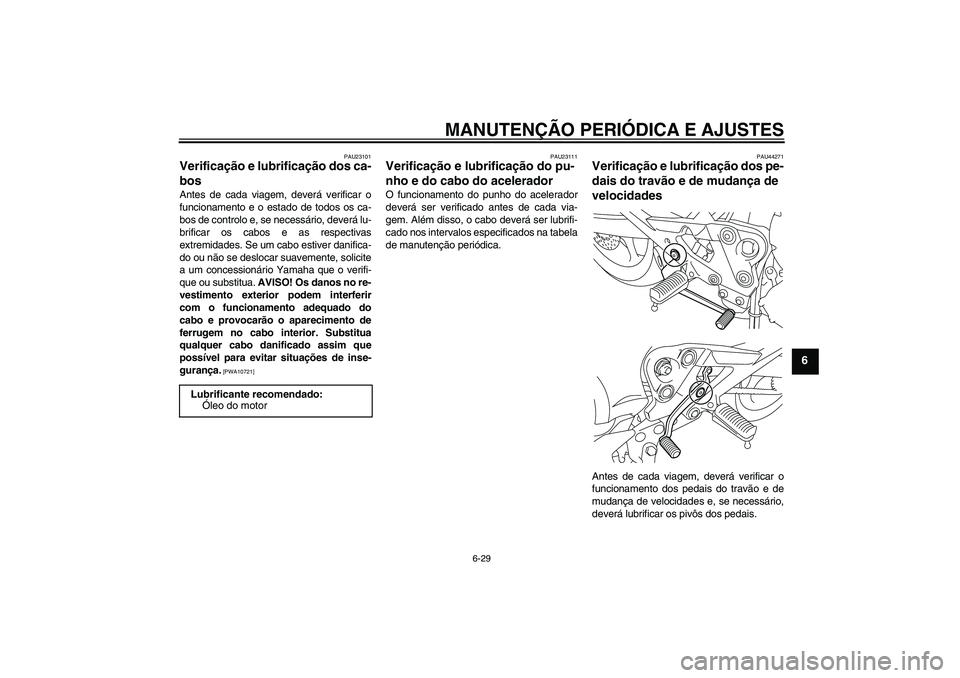

Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Os danos no re-
vestimento exterior podem interferir
com o funcionamento adequado do
cabo e provocarão o aparecimento de
ferrugem no cabo interior. Substitua
qualquer cabo danificado assim que
possível para evitar situações de inse-
gurança.
[PWA10721]PAU23111
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado nos intervalos especificados na tabela
de manutenção periódica.
PAU44271
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais. Lubrificante recomendado:
Óleo do motor
U36CP0P0.book Page 29 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-30
6
PAU23142

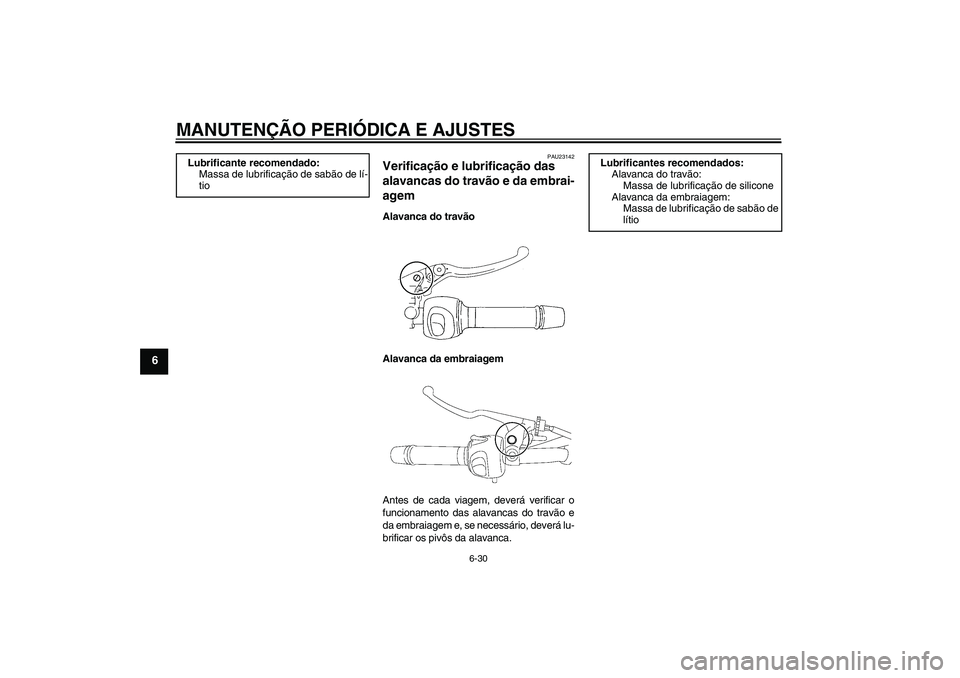

Verificação e lubrificação das
alavancas do travão e da embrai-
agem Alavanca do travão
Alavanca da embraiagem
Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca. Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificantes recomendados:
Alavanca do travão:
Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
U36CP0P0.book Page 30 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-31
6
PAU23213

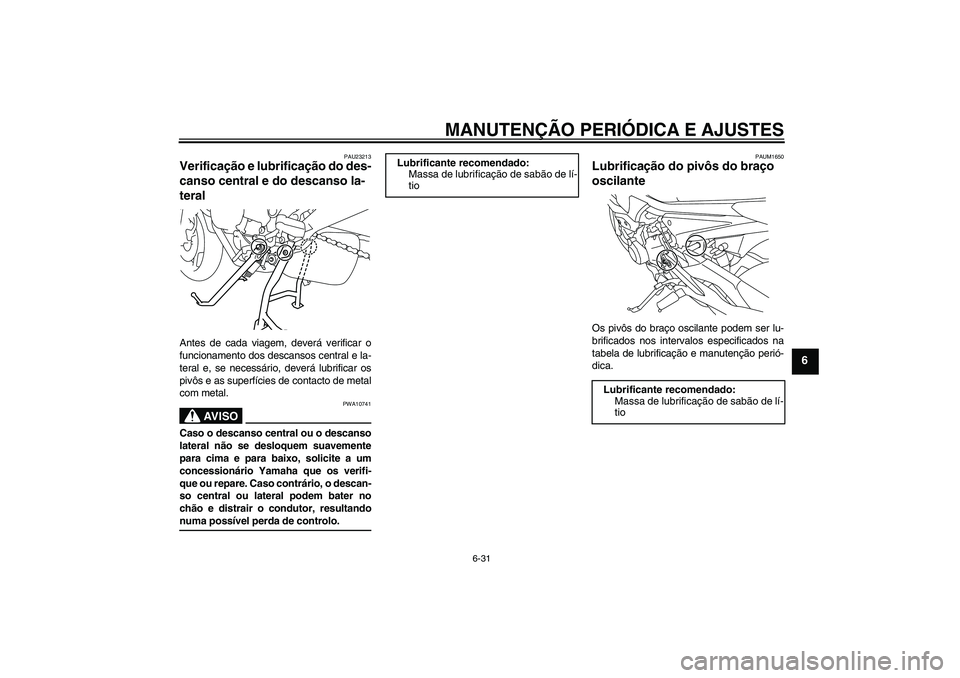

Verificação e lubrificação do des-
canso central e do descanso la-
teral Antes de cada viagem, deverá verificar o
funcionamento dos descansos central e la-
teral e, se necessário, deverá lubrificar os
pivôs e as superfícies de contacto de metal
com metal.
AV I S O
PWA10741
Caso o descanso central ou o descanso
lateral não se desloquem suavemente
para cima e para baixo, solicite a um
concessionário Yamaha que os verifi-
que ou repare. Caso contrário, o descan-
so central ou lateral podem bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
PAUM1650
Lubrificação do pivôs do braço
oscilante Os pivôs do braço oscilante podem ser lu-
brificados nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
U36CP0P0.book Page 31 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-32
6
PAU23272

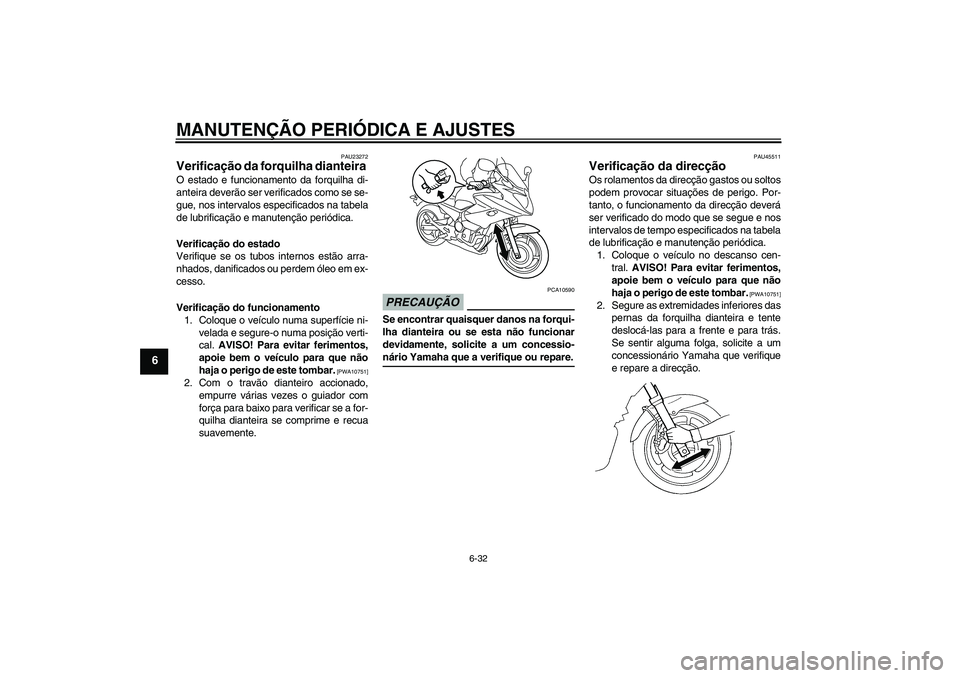

Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado,
empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
PAU45511
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.
1. Coloque o veículo no descanso cen-
tral. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das
pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
U36CP0P0.book Page 32 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-33
6
PAU23290

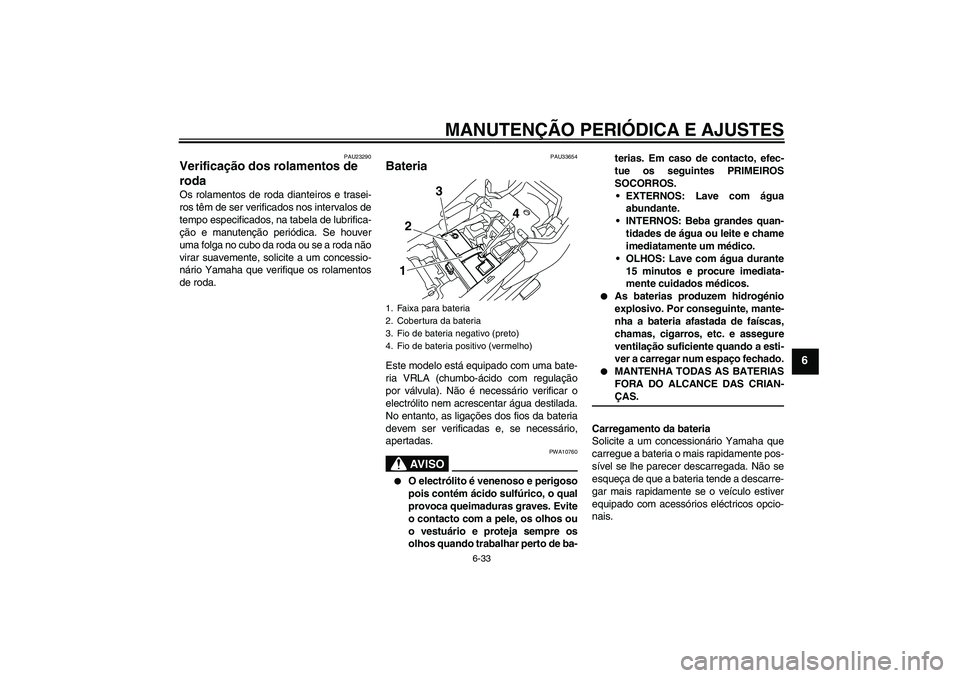

Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados, na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
PAU33654
Bateria Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760


O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.


As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.


MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
1. Faixa para bateria
2. Cobertura da bateria
3. Fio de bateria negativo (preto)
4. Fio de bateria positivo (vermelho)
2
13
4
U36CP0P0.book Page 33 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-34
6

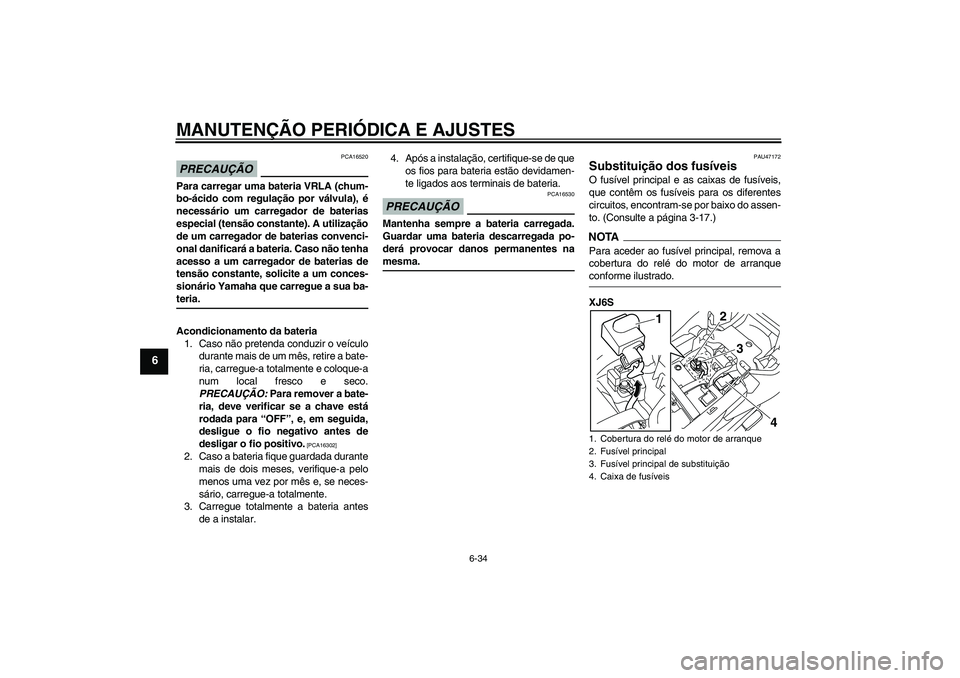

PRECAUÇÃO
PCA16520
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria. Caso não tenha
acesso a um carregador de baterias de
tensão constante, solicite a um conces-
sionário Yamaha que carregue a sua ba-teria.
Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes
de a instalar.4. Após a instalação, certifique-se de que
os fios para bateria estão devidamen-
te ligados aos terminais de bateria.
PRECAUÇÃO
PCA16530
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes namesma.
PAU47172
Substituição dos fusíveis O fusível principal e as caixas de fusíveis,
que contêm os fusíveis para os diferentes
circuitos, encontram-se por baixo do assen-
to. (Consulte a página 3-17.)NOTAPara aceder ao fusível principal, remova a
cobertura do relé do motor de arranqueconforme ilustrado.
XJ6S1. Cobertura do relé do motor de arranque
2. Fusível principal
3. Fusível principal de substituição
4. Caixa de fusíveis
2
4 3 1
U36CP0P0.book Page 34 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-35
6

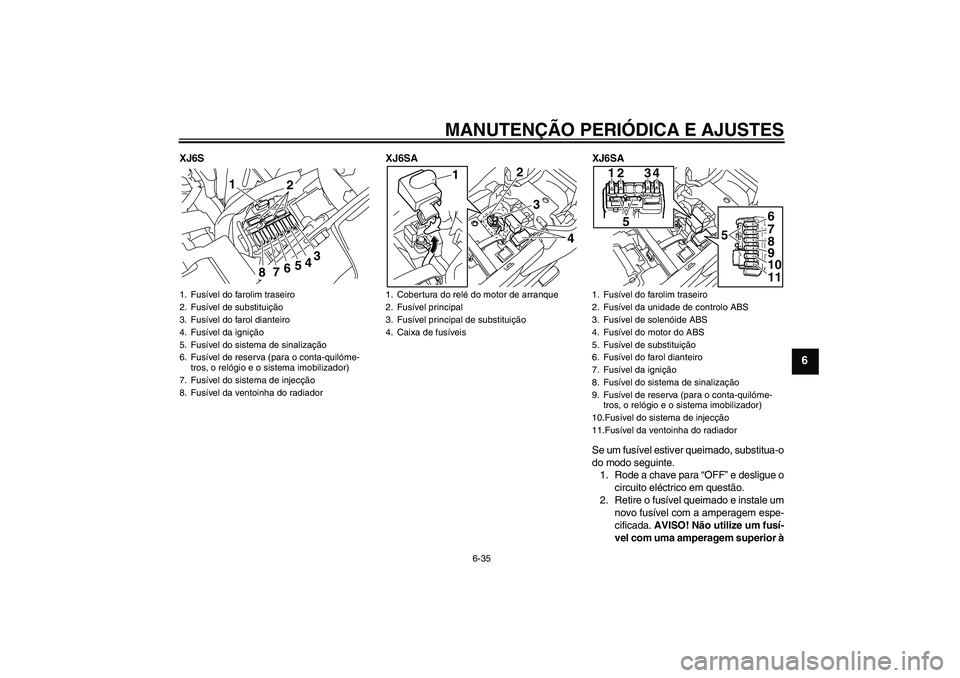

XJ6S XJ6SA XJ6SA
Se um fusível estiver queimado, substitua-o
do modo seguinte.
1. Rode a chave para “OFF” e desligue o
circuito eléctrico em questão.
2. Retire o fusível queimado e instale um
novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à1. Fusível do farolim traseiro
2. Fusível de substituição
3. Fusível do farol dianteiro
4. Fusível da ignição
5. Fusível do sistema de sinalização
6. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
7. Fusível do sistema de injecção
8. Fusível da ventoinha do radiador
1
2
3
4
5
6
7
8
1. Cobertura do relé do motor de arranque
2. Fusível principal
3. Fusível principal de substituição
4. Caixa de fusíveis
2
4 3 1
1. Fusível do farolim traseiro
2. Fusível da unidade de controlo ABS
3. Fusível de solenóide ABS
4. Fusível do motor do ABS
5. Fusível de substituição
6. Fusível do farol dianteiro
7. Fusível da ignição
8. Fusível do sistema de sinalização
9. Fusível de reserva (para o conta-quilóme-
tros, o relógio e o sistema imobilizador)
10.Fusível do sistema de injecção
11.Fusível da ventoinha do radiador
1
5
56
7
8
9
10
11 234
U36CP0P0.book Page 35 Friday, December 5, 2008 9:24 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-36
6
recomendada, para evitar causar
grandes danos no sistema eléctrico
e possivelmente um incêndio.[PWA15131]
3. Rode a chave para “ON” e ligue o cir-
cuito eléctrico em questão para verifi-
car se o dispositivo funciona.4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
eléctrico.
PAU47600
Substituição da lâmpada do farol
dianteiro Este modelo está equipado com uma lâm-
pada do farol dianteiro de quartzo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10650
Tenha cuidado para não danificar as se-
guintes peças:

Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afectados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.


Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol di-
anteiro com um consumo em wattssuperior ao especificado. Fusíveis especificados:
Fusível principal:
30.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização:
7.5 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reserva:
7.5 A
Fusível motor ABS:
XJ6SA 30.0 A
Fusível da unidade de controlo ABS:
XJ6SA 7.5 A
Fusível de solenóide ABS:
XJ6SA 20.0 A
U36CP0P0.book Page 36 Friday, December 5, 2008 9:24 AM
