ESPECIFICACIONES
8-1
8

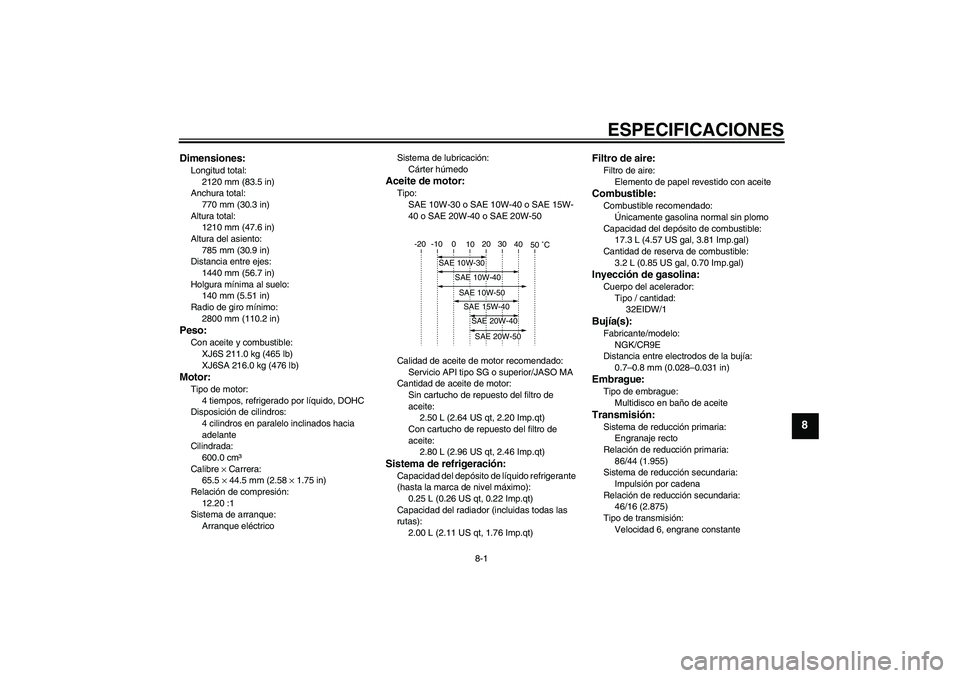

Dimensiones:Longitud total:
2120 mm (83.5 in)
Anchura total:
770 mm (30.3 in)
Altura total:
1210 mm (47.6 in)
Altura del asiento:
785 mm (30.9 in)
Distancia entre ejes:
1440 mm (56.7 in)
Holgura mínima al suelo:
140 mm (5.51 in)
Radio de giro mínimo:
2800 mm (110.2 in)Peso:Con aceite y combustible:
XJ6S 211.0 kg (465 lb)
XJ6SA 216.0 kg (476 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
4 cilindros en paralelo inclinados hacia
adelante
Cilindrada:
600.0 cm³
Calibre × Carrera:
65.5 × 44.5 mm (2.58 × 1.75 in)
Relación de compresión:
12.20 :1
Sistema de arranque:
Arranque eléctricoSistema de lubricación:
Cárter húmedo
Aceite de motor:Tipo:
SAE 10W-30 o SAE 10W-40 o SAE 15W-
40 o SAE 20W-40 o SAE 20W-50
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
2.80 L (2.96 US qt, 2.46 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Cantidad de reserva de combustible:
3.2 L (0.85 US gal, 0.70 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Tipo / cantidad:
32EIDW/1Bujía(s):Fabricante/modelo:
NGK/CR9E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
86/44 (1.955)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
46/16 (2.875)
Tipo de transmisión:
Velocidad 6, engrane constante
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U36CS0S0.book Page 1 Friday, December 5, 2008 9:15 AM
Page 92 of 100

ESPECIFICACIONES
8-2
8

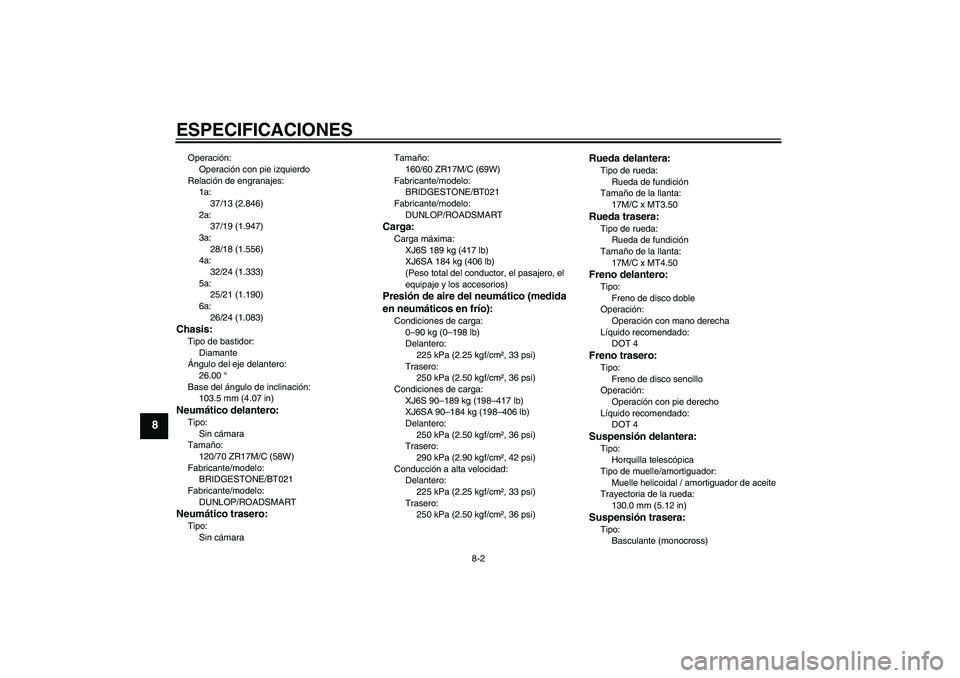

Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
37/13 (2.846)
2a:
37/19 (1.947)
3a:
28/18 (1.556)
4a:
32/24 (1.333)
5a:
25/21 (1.190)
6a:
26/24 (1.083)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
26.00 °
Base del ángulo de inclinación:
103.5 mm (4.07 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT021
Fabricante/modelo:
DUNLOP/ROADSMARTNeumático trasero:Tipo:
Sin cámaraTamaño:
160/60 ZR17M/C (69W)
Fabricante/modelo:
BRIDGESTONE/BT021
Fabricante/modelo:
DUNLOP/ROADSMART
Carga:Carga máxima:
XJ6S 189 kg (417 lb)
XJ6SA 184 kg (406 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Condiciones de carga:
XJ6S 90–189 kg (198–417 lb)
XJ6SA 90–184 kg (198–406 lb)
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero:
290 kPa (2.90 kgf/cm², 42 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm², 33 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT4.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Suspensión trasera:Tipo:
Basculante (monocross)
U36CS0S0.book Page 2 Friday, December 5, 2008 9:15 AM
Page 93 of 100

ESPECIFICACIONES
8-3
8

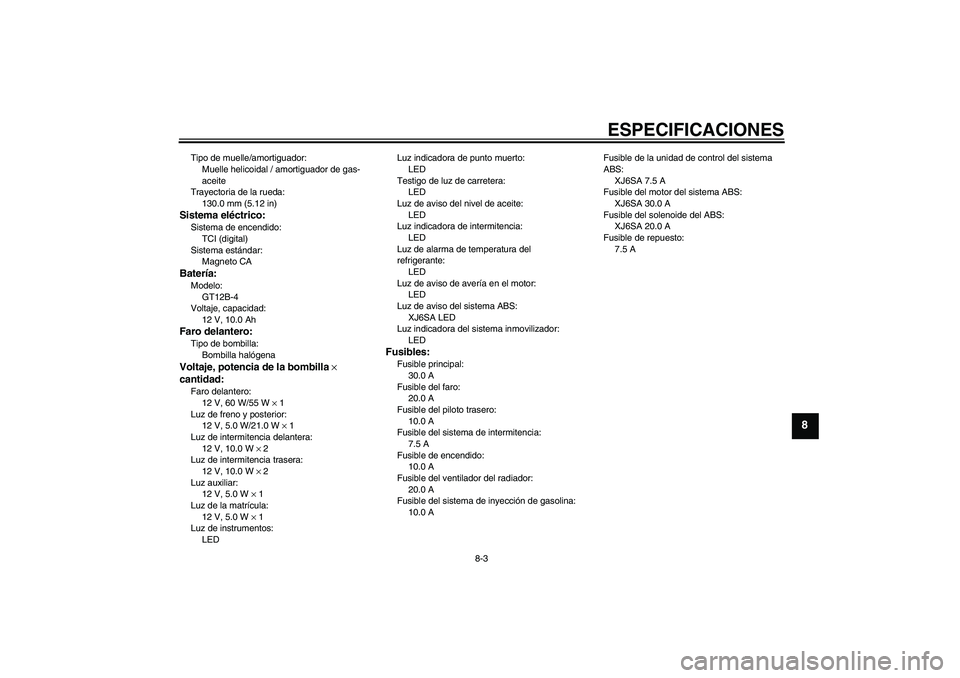

Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de encendido:
TCI (digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT12B-4
Voltaje, capacidad:
12 V, 10.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60 W/55 W × 1
Luz de freno y posterior:
12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LEDLuz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
XJ6SA LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
20.0 A
Fusible del piloto trasero:
10.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
10.0 A
Fusible del ventilador del radiador:
20.0 A
Fusible del sistema de inyección de gasolina:
10.0 AFusible de la unidad de control del sistema
ABS:
XJ6SA 7.5 A
Fusible del motor del sistema ABS:
XJ6SA 30.0 A
Fusible del solenoide del ABS:
XJ6SA 20.0 A
Fusible de repuesto:
7.5 A
U36CS0S0.book Page 3 Friday, December 5, 2008 9:15 AM
Page 94 of 100

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351

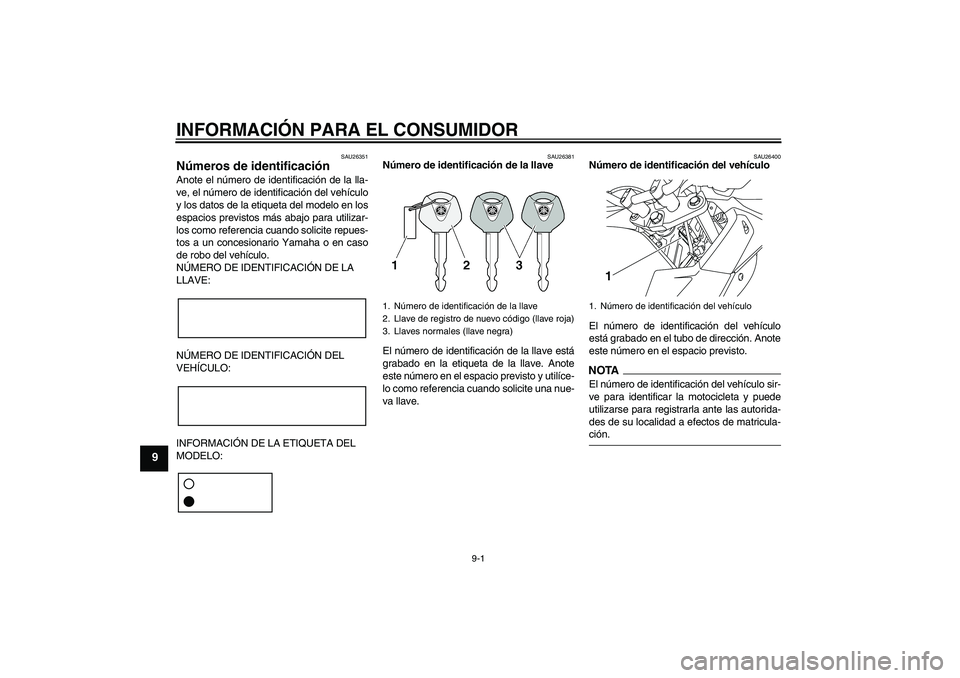

Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
1
U36CS0S0.book Page 1 Friday, December 5, 2008 9:15 AM
Page 95 of 100

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26480

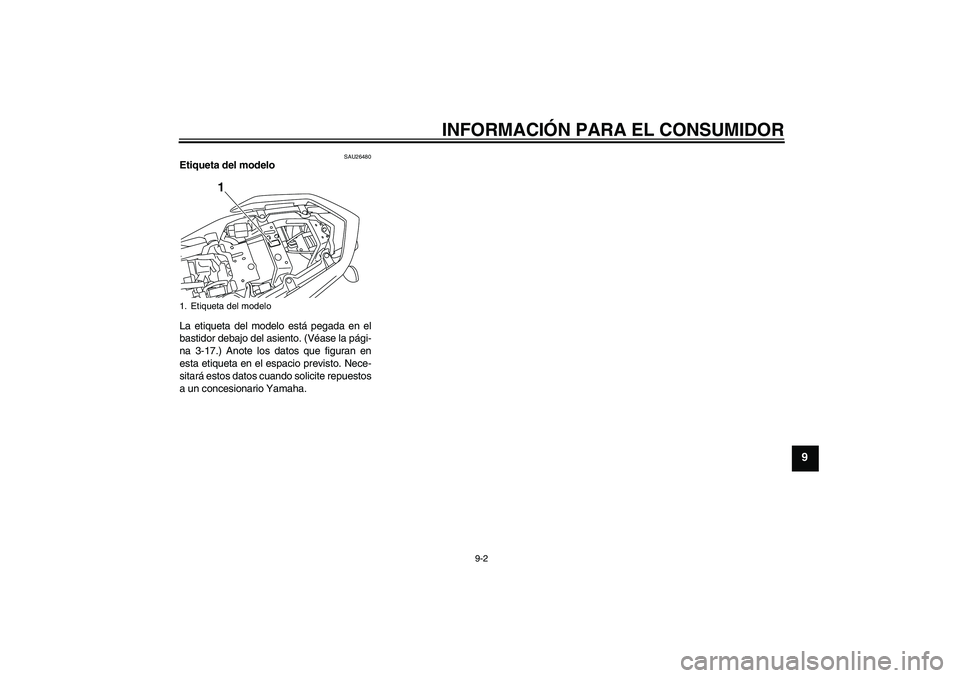

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-17.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modelo
1
U36CS0S0.book Page 2 Friday, December 5, 2008 9:15 AM
Page 96 of 100

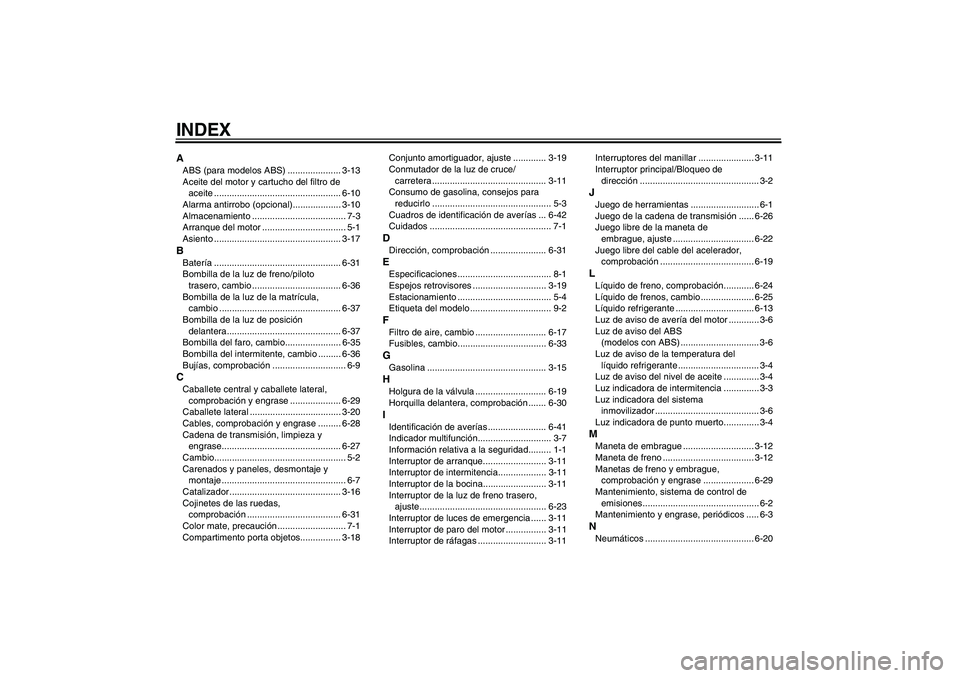

INDEXAABS (para modelos ABS) ..................... 3-13
Aceite del motor y cartucho del filtro de
aceite .................................................. 6-10
Alarma antirrobo (opcional)................... 3-10
Almacenamiento ..................................... 7-3
Arranque del motor ................................. 5-1
Asiento .................................................. 3-17BBatería .................................................. 6-31
Bombilla de la luz de freno/piloto
trasero, cambio ................................... 6-36
Bombilla de la luz de la matrícula,
cambio ................................................ 6-37
Bombilla de la luz de posición
delantera............................................. 6-37
Bombilla del faro, cambio...................... 6-35
Bombilla del intermitente, cambio ......... 6-36
Bujías, comprobación ............................. 6-9CCaballete central y caballete lateral,
comprobación y engrase .................... 6-29
Caballete lateral .................................... 3-20
Cables, comprobación y engrase ......... 6-28
Cadena de transmisión, limpieza y
engrase............................................... 6-27
Cambio.................................................... 5-2
Carenados y paneles, desmontaje y
montaje ................................................. 6-7
Catalizador ............................................ 3-16
Cojinetes de las ruedas,
comprobación ..................................... 6-31
Color mate, precaución ........................... 7-1
Compartimento porta objetos................ 3-18Conjunto amortiguador, ajuste ............. 3-19
Conmutador de la luz de cruce/
carretera ............................................. 3-11
Consumo de gasolina, consejos para
reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-42
Cuidados ................................................ 7-1
DDirección, comprobación ...................... 6-31EEspecificaciones ..................................... 8-1
Espejos retrovisores ............................. 3-19
Estacionamiento ..................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, cambio ............................ 6-17
Fusibles, cambio................................... 6-33GGasolina ............................................... 3-15HHolgura de la válvula ............................ 6-19
Horquilla delantera, comprobación ....... 6-30IIdentificación de averías ....................... 6-41
Indicador multifunción............................. 3-7
Información relativa a la seguridad......... 1-1
Interruptor de arranque......................... 3-11
Interruptor de intermitencia................... 3-11
Interruptor de la bocina......................... 3-11
Interruptor de la luz de freno trasero,
ajuste.................................................. 6-23
Interruptor de luces de emergencia ...... 3-11
Interruptor de paro del motor ................ 3-11
Interruptor de ráfagas ........................... 3-11Interruptores del manillar ...................... 3-11
Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-26
Juego libre de la maneta de
embrague, ajuste ................................ 6-22
Juego libre del cable del acelerador,
comprobación ..................................... 6-19LLíquido de freno, comprobación............ 6-24
Líquido de frenos, cambio ..................... 6-25
Líquido refrigerante ............................... 6-13
Luz de aviso de avería del motor ............ 3-6
Luz de aviso del ABS
(modelos con ABS) ............................... 3-6
Luz de aviso de la temperatura del
líquido refrigerante ................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz indicadora de intermitencia .............. 3-3
Luz indicadora del sistema
inmovilizador ......................................... 3-6
Luz indicadora de punto muerto.............. 3-4MManeta de embrague ............................ 3-12
Maneta de freno .................................... 3-12
Manetas de freno y embrague,
comprobación y engrase .................... 6-29
Mantenimiento, sistema de control de
emisiones.............................................. 6-2
Mantenimiento y engrase, periódicos ..... 6-3NNeumáticos ........................................... 6-20
U36CS0S0.book Page 1 Friday, December 5, 2008 9:15 AM
Page 97 of 100

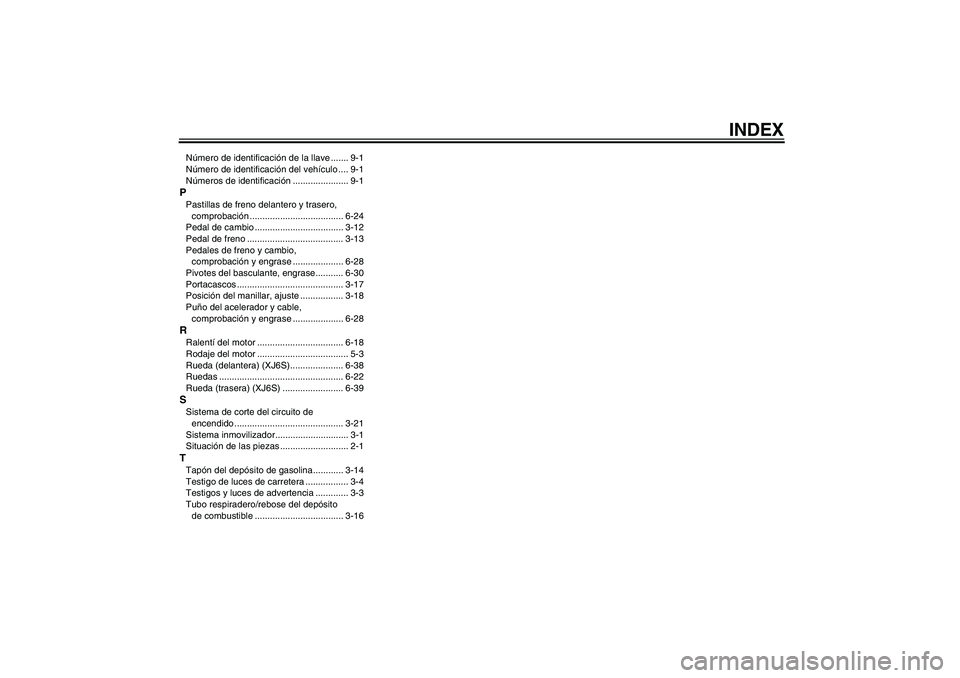

INDEX
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-24
Pedal de cambio ................................... 3-12
Pedal de freno ...................................... 3-13
Pedales de freno y cambio,
comprobación y engrase .................... 6-28
Pivotes del basculante, engrase........... 6-30
Portacascos .......................................... 3-17
Posición del manillar, ajuste ................. 3-18
Puño del acelerador y cable,
comprobación y engrase .................... 6-28RRalentí del motor .................................. 6-18
Rodaje del motor .................................... 5-3
Rueda (delantera) (XJ6S)..................... 6-38
Ruedas ................................................. 6-22
Rueda (trasera) (XJ6S) ........................ 6-39SSistema de corte del circuito de
encendido ........................................... 3-21
Sistema inmovilizador............................. 3-1
Situación de las piezas ........................... 2-1TTapón del depósito de gasolina............ 3-14
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia ............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-16
U36CS0S0.book Page 2 Friday, December 5, 2008 9:15 AM
Page 98 of 100

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 99 of 100

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 100 of 100

IMPRESO EN PAPEL RECICLADO
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2008.12-2.8×1 CR
(S)
DIC183
