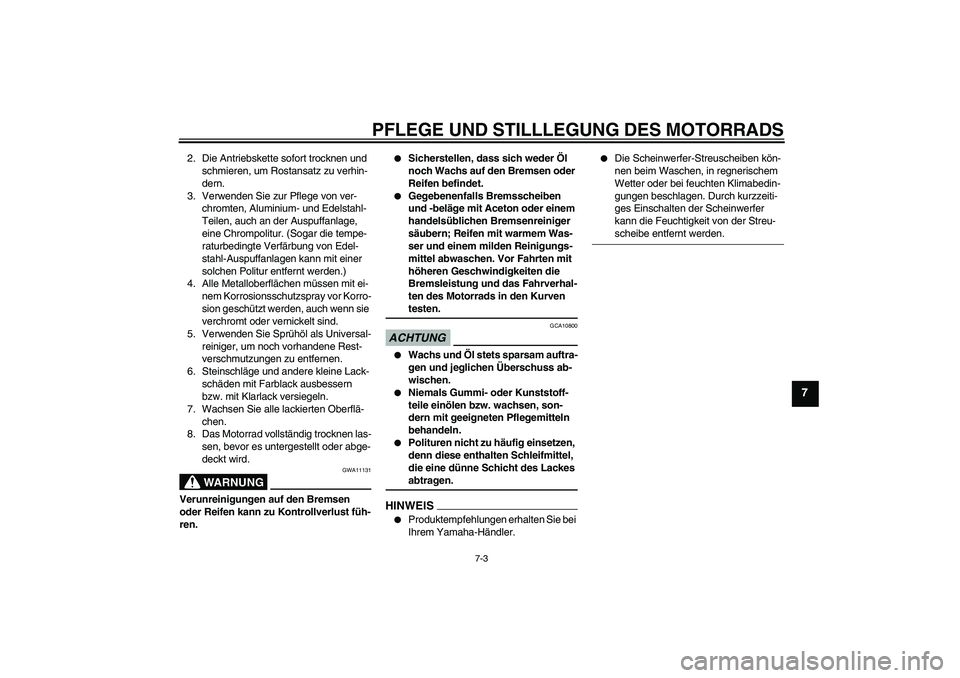

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
7
2. Die Antriebskette sofort trocknen und
schmieren, um Rostansatz zu verhin-
dern.
3. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edelstahl-
Teilen, auch an der Auspuffanlage,
eine Chrompolitur. (Sogar die tempe-
raturbedingte Verfärbung von Edel-
stahl-Auspuffanlagen kann mit einer
solchen Politur entfernt werden.)
4. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Korro-
sion geschützt werden, auch wenn sie
verchromt oder vernickelt sind.
5. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
6. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
7. Wachsen Sie alle lackierten Oberflä-
chen.
8. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.
WARNUNG
GWA11131
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.


Sicherstellen, dass sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet.


Gegebenenfalls Bremsscheiben
und -beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern; Reifen mit warmem Was-
ser und einem milden Reinigungs-
mittel abwaschen. Vor Fahrten mit
höheren Geschwindigkeiten die
Bremsleistung und das Fahrverhal-
ten des Motorrads in den Kurven testen.
ACHTUNG
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS

Produktempfehlungen erhalten Sie bei
Ihrem Yamaha-Händler.


Die Scheinwerfer-Streuscheiben kön-
nen beim Waschen, in regnerischem
Wetter oder bei feuchten Klimabedin-
gungen beschlagen. Durch kurzzeiti-
ges Einschalten der Scheinwerfer
kann die Feuchtigkeit von der Streu-scheibe entfernt werden.
U36CG0G0.book Page 3 Thursday, December 4, 2008 9:49 AM

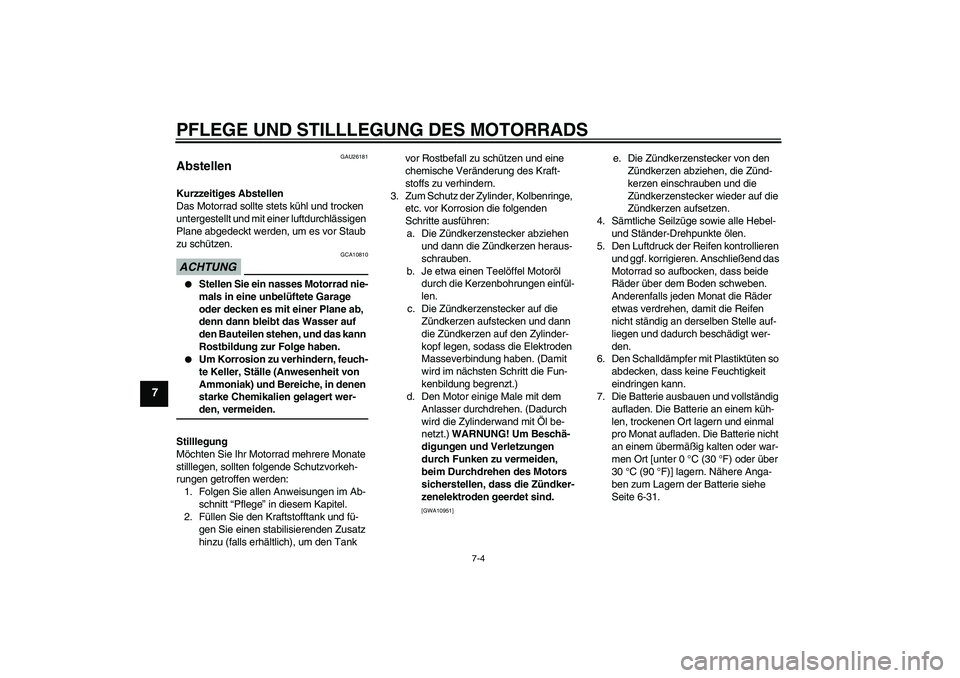

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAU26181
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz der Zylinder, Kolbenringe,
etc. vor Korrosion die folgenden
Schritte ausführen:
a. Die Zündkerzenstecker abziehen
und dann die Zündkerzen heraus-
schrauben.
b. Je etwa einen Teelöffel Motoröl
durch die Kerzenbohrungen einfül-
len.
c. Die Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerzen auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.) WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10951]
e. Die Zündkerzenstecker von den
Zündkerzen abziehen, die Zünd-
kerzen einschrauben und die
Zündkerzenstecker wieder auf die
Zündkerzen aufsetzen.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-31.
U36CG0G0.book Page 4 Thursday, December 4, 2008 9:49 AM

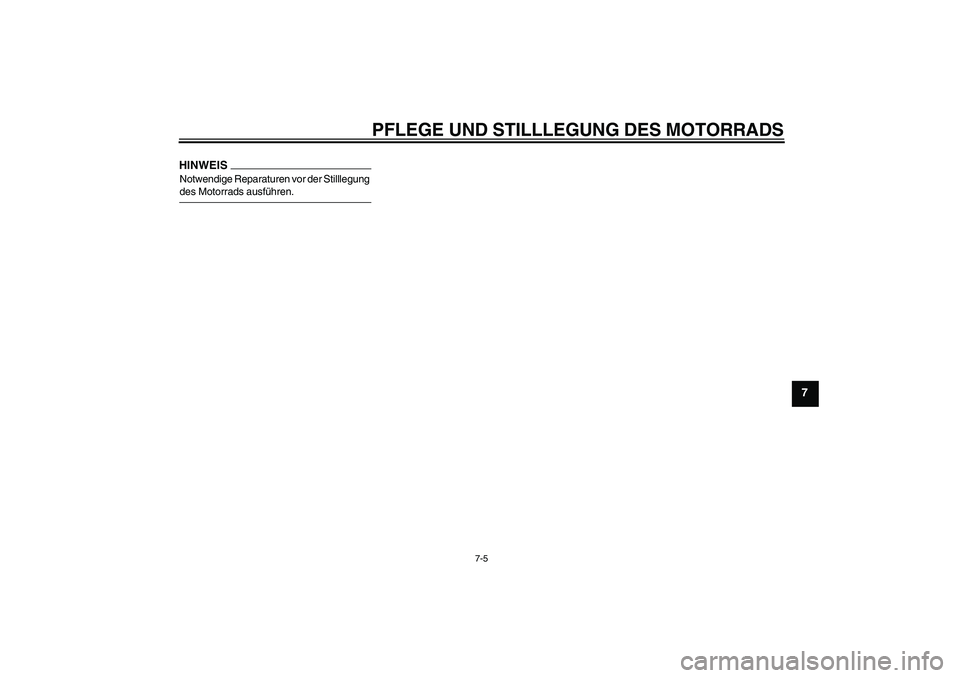

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stilllegung des Motorrads ausführen.
U36CG0G0.book Page 5 Thursday, December 4, 2008 9:49 AM

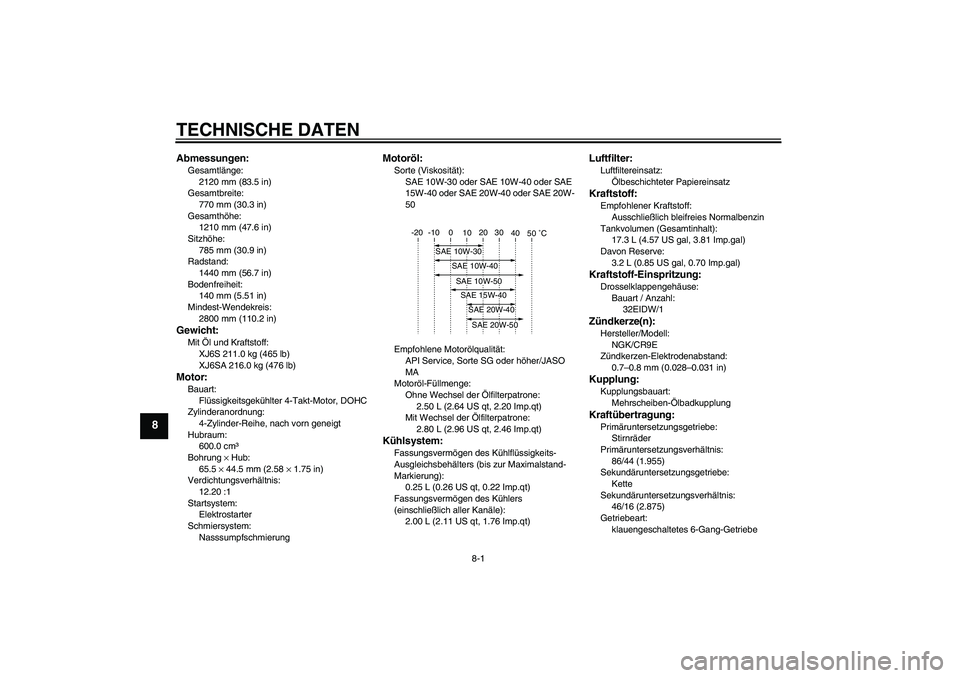

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2120 mm (83.5 in)
Gesamtbreite:
770 mm (30.3 in)
Gesamthöhe:
1210 mm (47.6 in)
Sitzhöhe:
785 mm (30.9 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit:
140 mm (5.51 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
XJ6S 211.0 kg (465 lb)
XJ6SA 216.0 kg (476 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
15W-40 oder SAE 20W-40 oder SAE 20W-
50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt, 2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt, 1.76 Imp.qt)
Luftfilter:Luftfiltereinsatz:
Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
17.3 L (4.57 US gal, 3.81 Imp.gal)
Davon Reserve:
3.2 L (0.85 US gal, 0.70 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Bauart / Anzahl:
32EIDW/1Zündkerze(n):Hersteller/Modell:
NGK/CR9E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
46/16 (2.875)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U36CG0G0.book Page 1 Thursday, December 4, 2008 9:49 AM

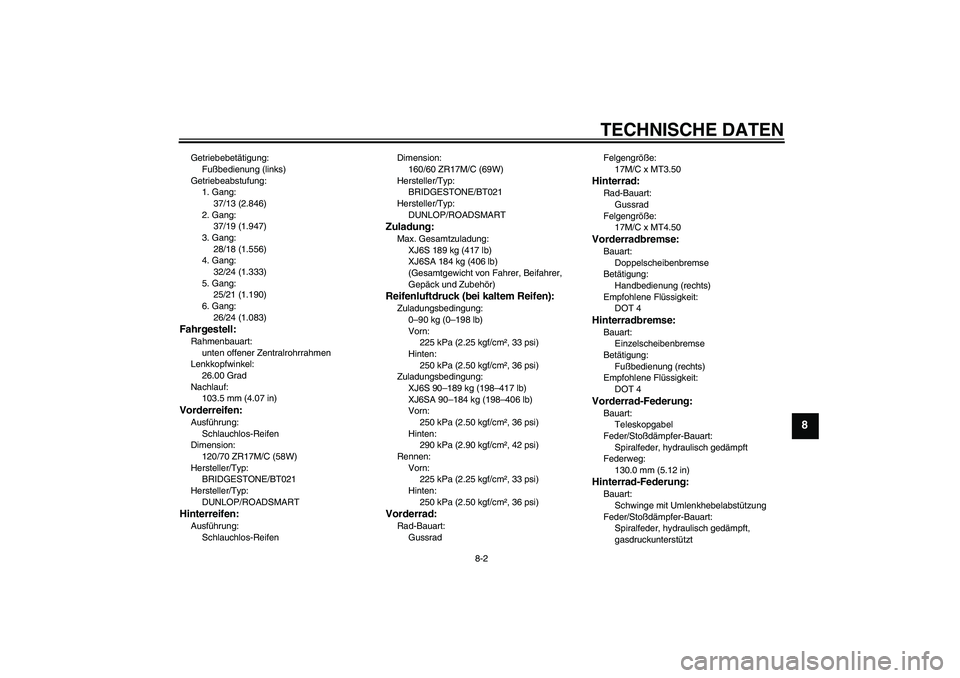

TECHNISCHE DATEN
8-2
8
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
26.00 Grad
Nachlauf:
103.5 mm (4.07 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ:
DUNLOP/ROADSMARTHinterreifen:Ausführung:
Schlauchlos-ReifenDimension:
160/60 ZR17M/C (69W)
Hersteller/Typ:
BRIDGESTONE/BT021
Hersteller/Typ:
DUNLOP/ROADSMART
Zuladung:Max. Gesamtzuladung:
XJ6S 189 kg (417 lb)
XJ6SA 184 kg (406 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung:
XJ6S 90–189 kg (198–417 lb)
XJ6SA 90–184 kg (198–406 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)
Rennen:
Vorn:
225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)Vorderrad:Rad-Bauart:
GussradFelgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT4.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
U36CG0G0.book Page 2 Thursday, December 4, 2008 9:49 AM

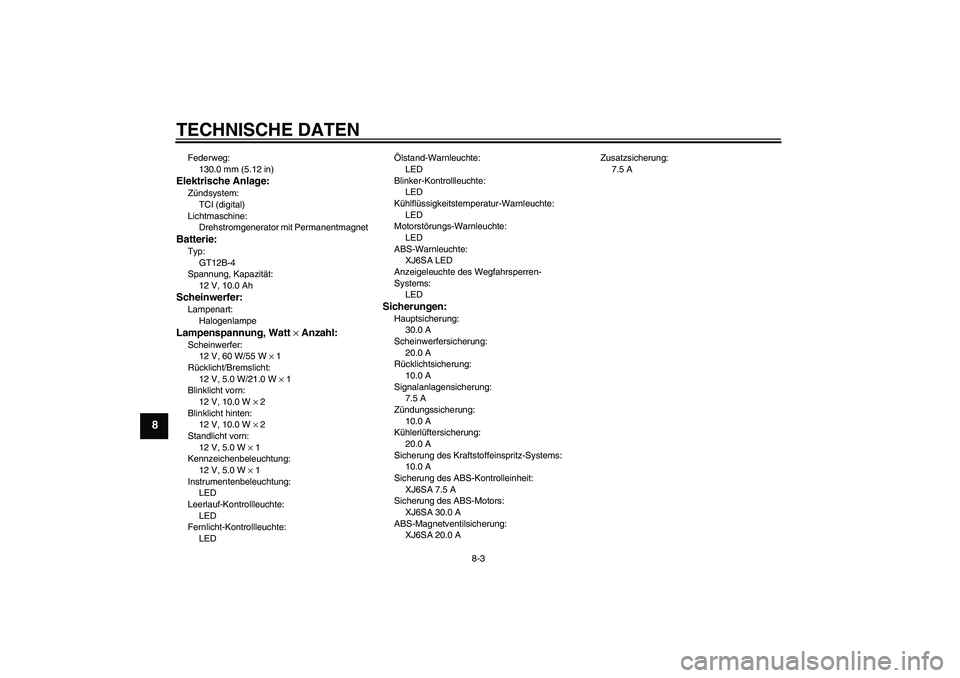

TECHNISCHE DATEN
8-3
8
Federweg:
130.0 mm (5.12 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 60 W/55 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LEDÖlstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
XJ6SA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Rücklichtsicherung:
10.0 A
Signalanlagensicherung:
7.5 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XJ6SA 7.5 A
Sicherung des ABS-Motors:
XJ6SA 30.0 A
ABS-Magnetventilsicherung:
XJ6SA 20.0 AZusatzsicherung:
7.5 A
U36CG0G0.book Page 3 Thursday, December 4, 2008 9:49 AM

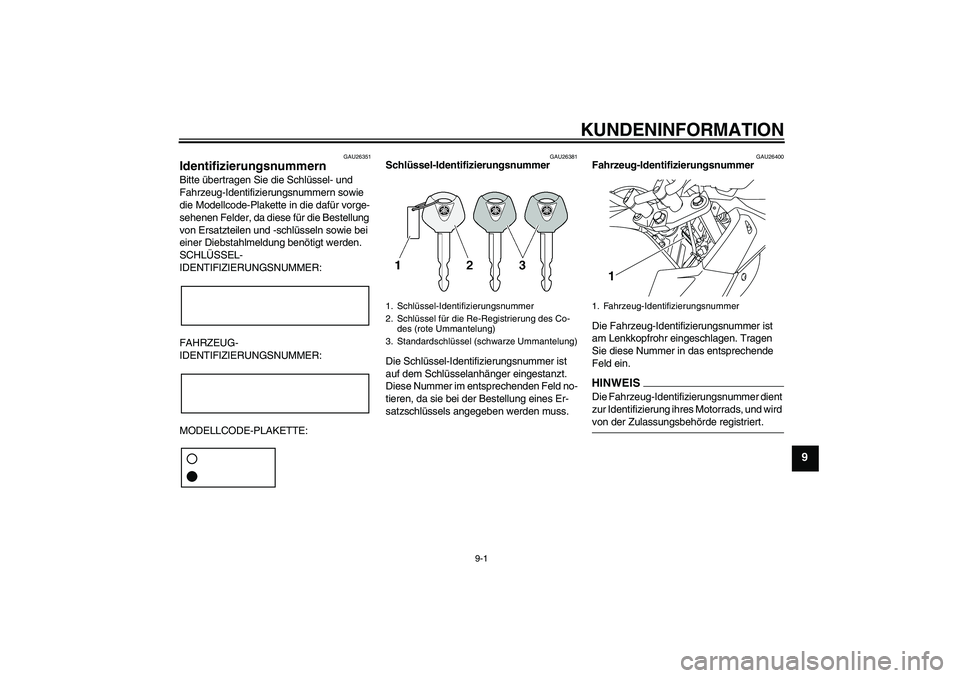

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1
U36CG0G0.book Page 1 Thursday, December 4, 2008 9:49 AM

KUNDENINFORMATION
9-2
9

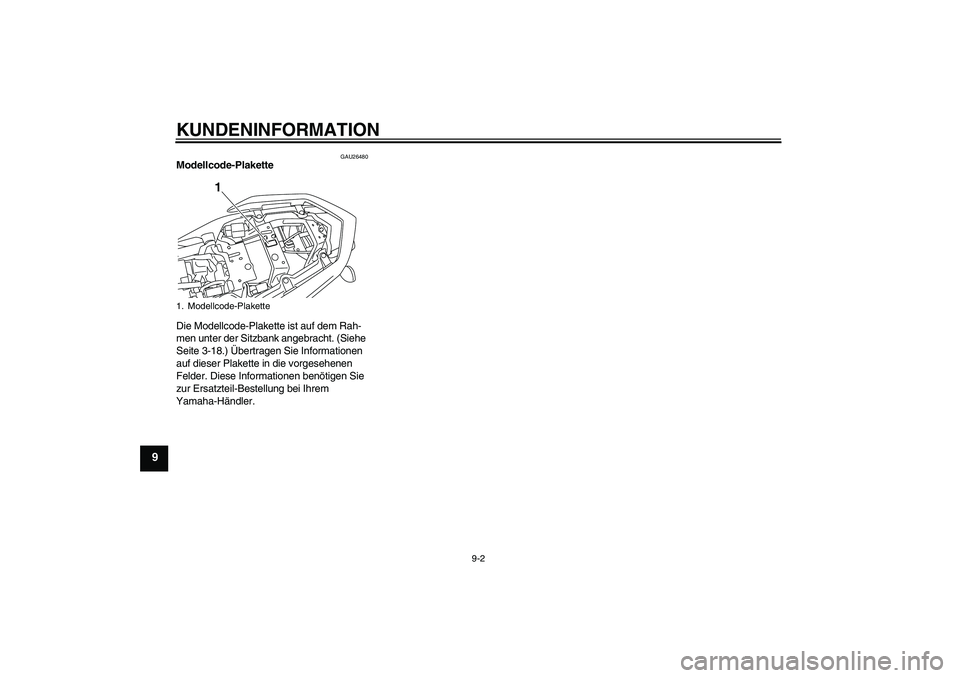

GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-18.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
1
U36CG0G0.book Page 2 Thursday, December 4, 2008 9:49 AM

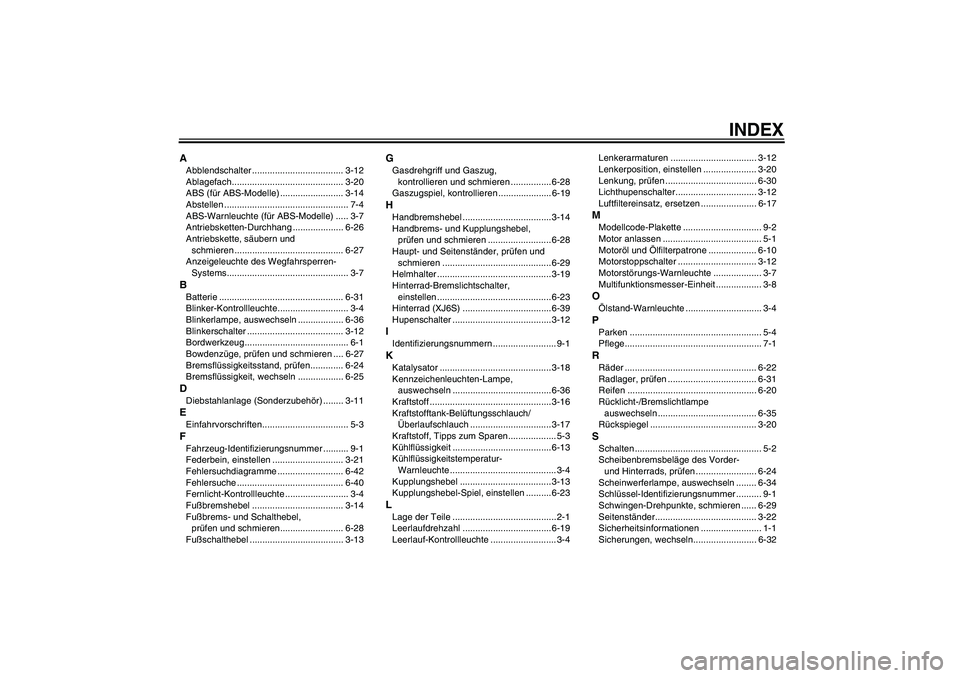

INDEX
AAbblendschalter .................................... 3-12
Ablagefach............................................ 3-20
ABS (für ABS-Modelle) ......................... 3-14
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-7
Antriebsketten-Durchhang .................... 6-26
Antriebskette, säubern und
schmieren ........................................... 6-27
Anzeigeleuchte des Wegfahrsperren-
Systems................................................ 3-7BBatterie ................................................. 6-31
Blinker-Kontrollleuchte............................ 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ...................................... 3-12
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-27
Bremsflüssigkeitsstand, prüfen............. 6-24
Bremsflüssigkeit, wechseln .................. 6-25DDiebstahlanlage (Sonderzubehör) ........ 3-11EEinfahrvorschriften.................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-21
Fehlersuchdiagramme .......................... 6-42
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel .................................... 3-14
Fußbrems- und Schalthebel,
prüfen und schmieren......................... 6-28
Fußschalthebel ..................................... 3-13
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ................ 6-28
Gaszugspiel, kontrollieren ..................... 6-19HHandbremshebel ................................... 3-14
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-28
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 6-29
Helmhalter ............................................. 3-19
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-23
Hinterrad (XJ6S) ...................................6-39
Hupenschalter ....................................... 3-12IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-18
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-36
Kraftstoff ................................................3-16
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ................................ 3-17
Kraftstoff, Tipps zum Sparen................... 5-3
Kühlflüssigkeit .......................................6-13
Kühlflüssigkeitstemperatur-
Warnleuchte .......................................... 3-4
Kupplungshebel .................................... 3-13
Kupplungshebel-Spiel, einstellen .......... 6-23LLage der Teile .........................................2-1
Leerlaufdrehzahl ...................................6-19
Leerlauf-Kontrollleuchte .......................... 3-4Lenkerarmaturen .................................. 3-12
Lenkerposition, einstellen ..................... 3-20
Lenkung, prüfen .................................... 6-30
Lichthupenschalter................................ 3-12
Luftfiltereinsatz, ersetzen ...................... 6-17
MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ................... 6-10
Motorstoppschalter ............................... 3-12
Motorstörungs-Warnleuchte ................... 3-7
Multifunktionsmesser-Einheit .................. 3-8OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-22
Radlager, prüfen ................................... 6-31
Reifen ................................................... 6-20
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-35
Rückspiegel .......................................... 3-20SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-24
Scheinwerferlampe, auswechseln ........ 6-34
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-29
Seitenständer........................................ 3-22
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-32
U36CG0G0.book Page 1 Thursday, December 4, 2008 9:49 AM

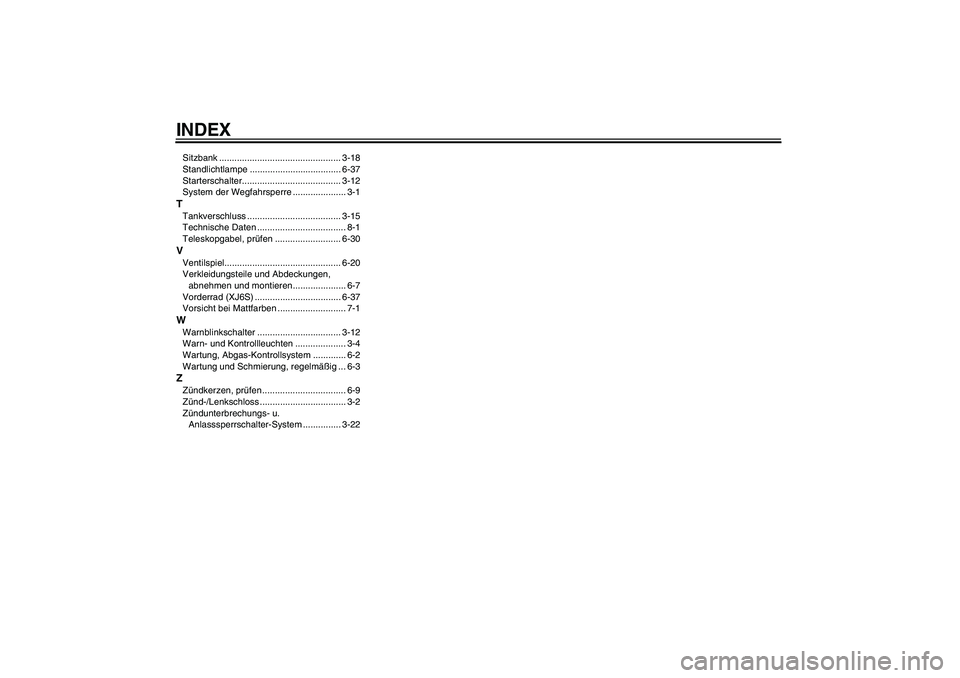

INDEXSitzbank ................................................ 3-18
Standlichtlampe .................................... 6-37
Starterschalter....................................... 3-12
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-15
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-30VVentilspiel.............................................. 6-20
Verkleidungsteile und Abdeckungen,
abnehmen und montieren..................... 6-7
Vorderrad (XJ6S) .................................. 6-37
Vorsicht bei Mattfarben ........................... 7-1WWarnblinkschalter ................................. 3-12
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-2
Wartung und Schmierung, regelmäßig ... 6-3ZZündkerzen, prüfen ................................. 6-9
Zünd-/Lenkschloss .................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ............... 3-22
U36CG0G0.book Page 2 Thursday, December 4, 2008 9:49 AM
