MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18681
NOTAFiltro de ar
• O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não pode ser limpo com
ar comprimido para evitar que seja danificado.
• O elemento do filtro de ar tem de ser substituído mais frequentemente se a condução for feita em áreas invulgarmente húmidas ou poeirentas.
 Assistência do travão hidráulico
• Verifique regularmente e, se necessário , corrija o nível de líquidos do travões.
• Substitua os componentes internos dos cilin dros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
• Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.27 *Punho
do acelera-
d or • Verifique o funcionamento.
• Verifique a folga do punho do
acelerador e ajuste se necessá-
rio.
• Lubrifique o cabo e o comparti- mento do punho. √√√√√
28 *Luzes, sinais e in-
terruptores • Verifique o funcionamento.
• Ajuste o feixe do farol dianteiro.
√√√√√√
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU- AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U36CP5P0.book Page 7 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18713
Remoção e instalação das care-
nagens e painéisAs carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU55880

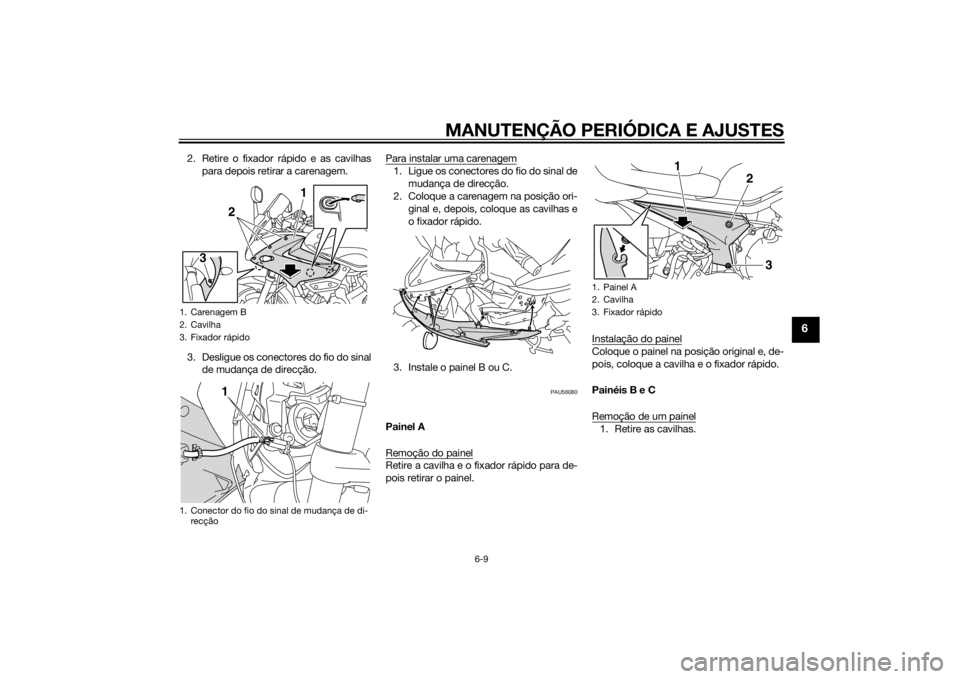

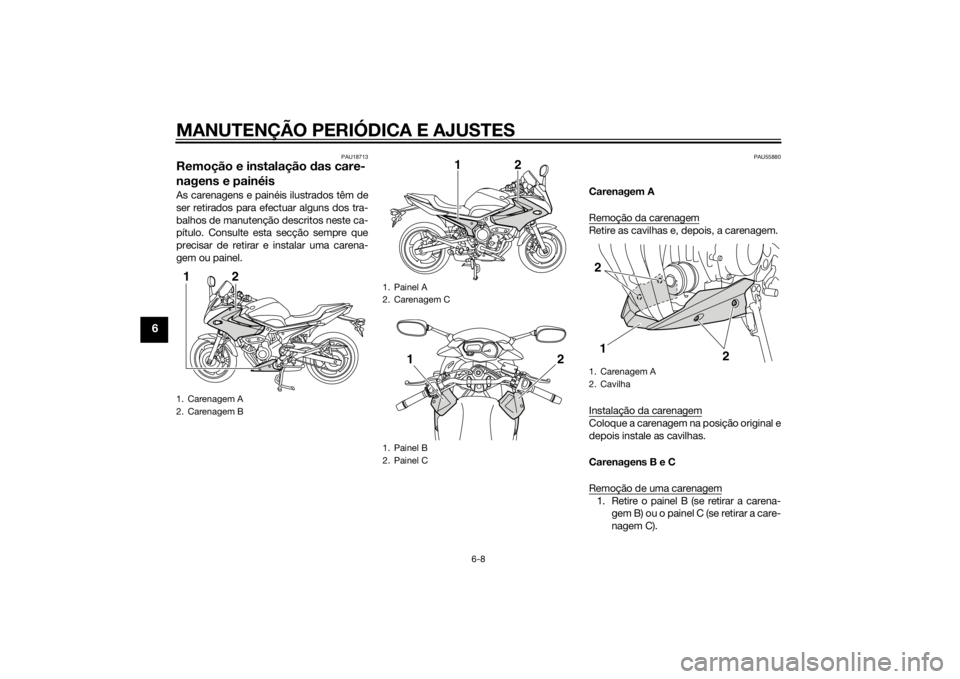

Carenagem A
Remoção da carenagemRetire as cavilhas e, depois, a carenagem.
Instalação da carenagemColoque a carenagem na posição original e
depois instale as cavilhas.
Carenagens B e C
Remoção de uma carenagem1. Retire o painel B (se retirar a carena-
gem B) ou o painel C (se retirar a care-
nagem C).
1. Carenagem A
2. Carenagem B12
1. Painel A
2. Carenagem C
1. Painel B
2. Painel C
2
1
2
1
1. Carenagem A
2. Cavilha
2
2
1
U36CP5P0.book Page 8 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
2. Retire o fixador rápido e as cavilhaspara depois retirar a carenagem.
3. Desligue os conectores do fio do sinal de mudança de direcção. Para instalar uma carenagem
1. Ligue os conectores do fio do sinal de
mudança de direcção.
2. Coloque a carenagem na posição ori- ginal e, depois, coloque as cavilhas e
o fixador rápido.
3. Instale o painel B ou C.
PAU56080
Painel A
Remoção do painelRetire a cavilha e o fixador rápido para de-
pois retirar o painel. Instalação do painel
Coloque o painel na posição original e, de-
pois, coloque a cavilha e o fixador rápido.

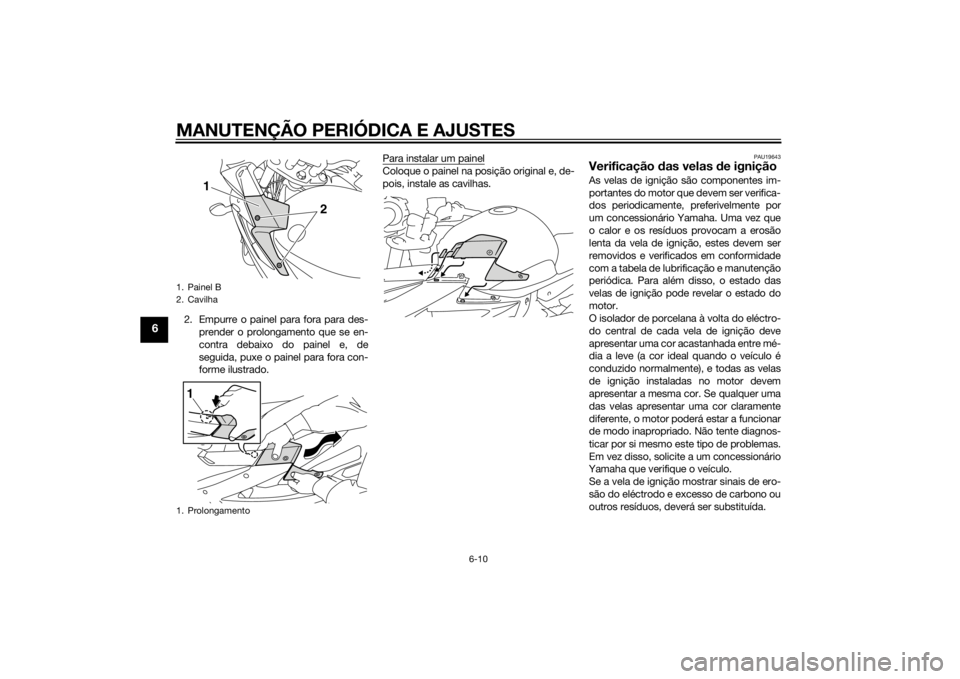

Painéis B e C
Remoção de um painel1. Retire as cavilhas.
1. Carenagem B
2. Cavilha
3. Fixador rápido
1. Conector do fio do sinal de mudança de di-
recção
3
1
21
1. Painel A
2. Cavilha
3. Fixador rápido
1
2
3
U36CP5P0.book Page 9 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
2. Empurre o painel para fora para des-prender o prolongamento que se en-
contra debaixo do painel e, de
seguida, puxe o painel para fora con-
forme ilustrado. Para instalar um painel
Coloque o painel na posição original e, de-
pois, instale as cavilhas.
PAU19643
Verificação
das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctro-
do central de cada vela de ignição deve
apresentar uma cor acastanhada entre mé-
dia a leve (a cor ideal quando o veículo é
conduzido normalmente), e todas as velas
de ignição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnos-
ticar por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Painel B
2. Cavilha
1. Prolongamento
2
1
1
U36CP5P0.book Page 10 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6

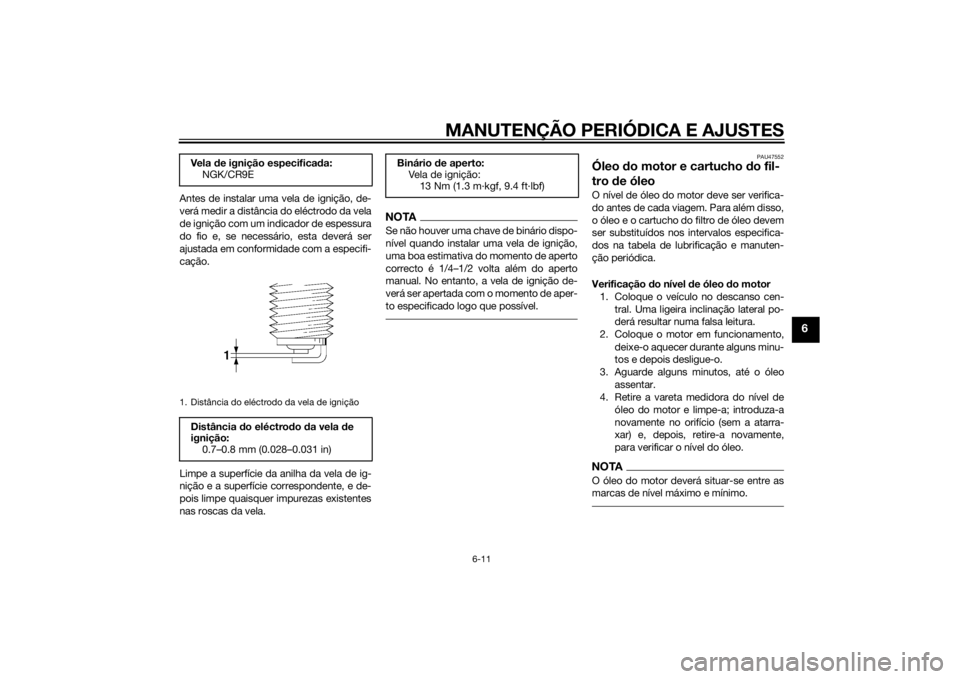

Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correcto é 1/4–1/2 volta além do aperto
manual. No entanto, a vela de ignição de-
verá ser apertada com o momento de aper-
to especificado logo que possível.
PAU47552
Óleo do motor e cartucho d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo no descanso cen- tral. Uma ligeira inclinação lateral po-
derá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos, até o óleo assentar.
4. Retire a vareta medidora do nível de
óleo do motor e limpe-a; introduza-a
novamente no orifício (sem a atarra-
xar) e, depois, retire-a novamente,
para verificar o nível do óleo.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
Ve l a de ignição especifica da:
NGK/CR9E1. Distância do eléctrodo da vela de igniçãoDistância do eléctrod o da vela d e
ignição:
0.7–0.8 mm (0.028–0.031 in)
Binário de aperto:
Vela de ignição:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U36CP5P0.book Page 11 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
5. Caso o nível de óleo do motor se situena marca de nível mínimo ou abaixo
desta, retire a tampa de enchimento
de óleo e adicione óleo suficiente do
tipo recomendado para retificar o ní-
vel. 6. Insira e aperte a vareta medidora do
nível de óleo do motor e, de seguida,
instale e aperte a tampa de enchimen-
to de óleo.

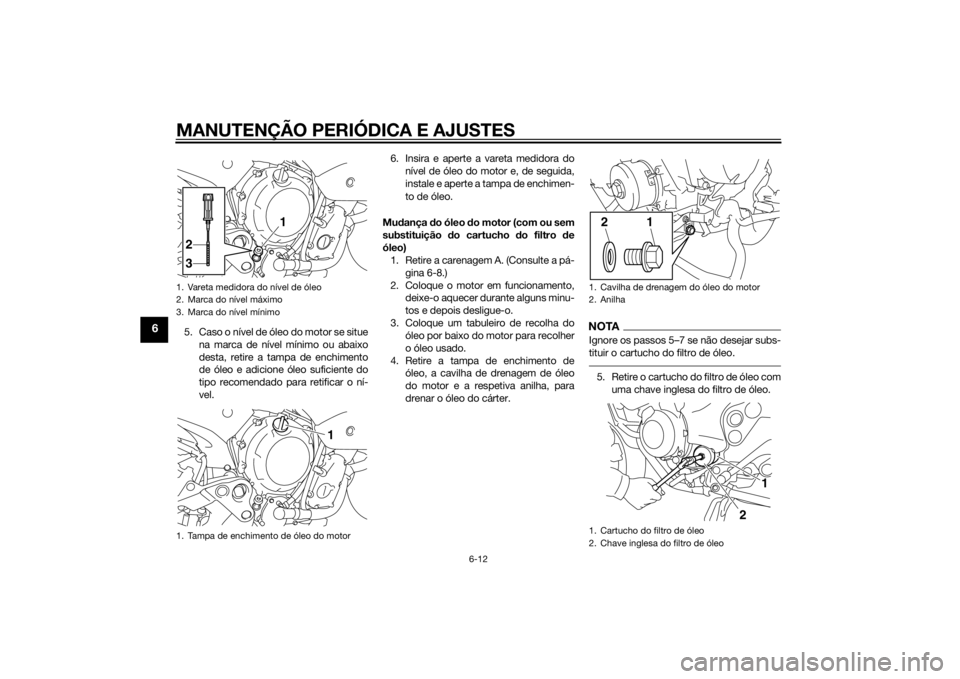

Mu dança do óleo do motor (com ou sem
substituição do cartucho do filtro d e
óleo) 1. Retire a carenagem A. (Consulte a pá-
gina 6-8.)
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
4. Retire a tampa de enchimento de óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.
NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.5. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Vareta medidora do nível de óleo
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa de enchimento de óleo do motor
1
2
3
1
1. Cavilha de drenagem do óleo do motor
2. Anilha
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1
2
1
2
U36CP5P0.book Page 12 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
NOTAPoderá obter uma chave inglesa do filtro de

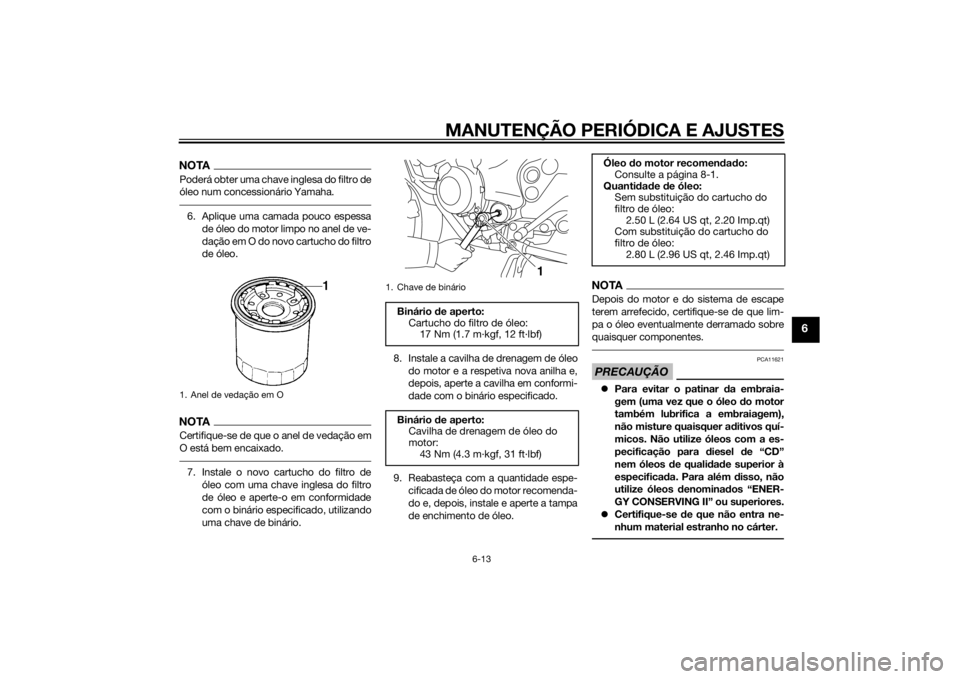

óleo num concessionário Yamaha.6. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário. 8. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo d o motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
1. Anel de vedação em O
1. Chave de binário
Binário de aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
1
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Sem substituição do cartucho do
filtro de óleo:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Com substituição do cartucho do
filtro de óleo:
2.80 L (2.96 US qt, 2.46 Imp.qt)
U36CP5P0.book Page 13 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
10. Coloque o motor em funcionamento edeixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível de óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correcto,
d esligue imed iatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
12. Monte a carenagem.
PAU20071

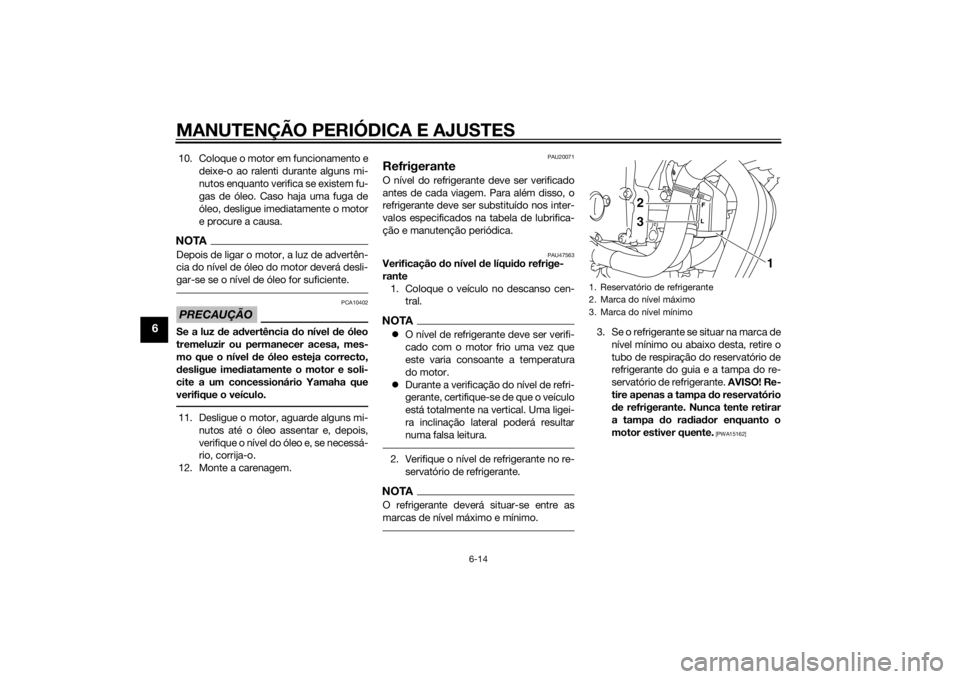

RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU47563
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo no descanso cen- tral.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
 Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-

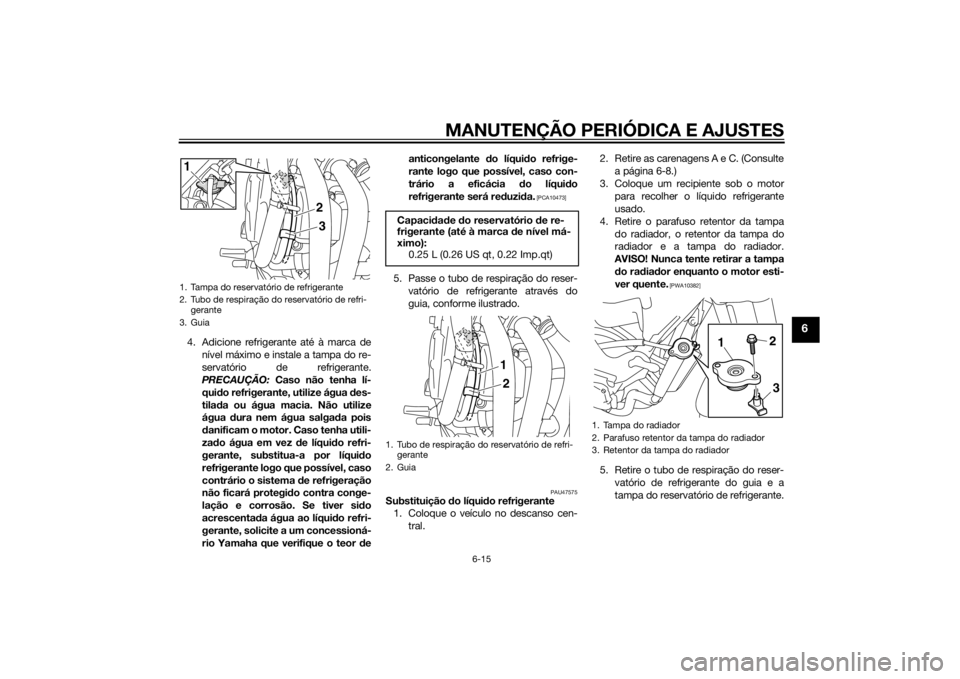

servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o refrigerante se situar na marca denível mínimo ou abaixo desta, retire o
tubo de respiração do reservatório de
refrigerante do guia e a tampa do re-
servatório de refrigerante. AVISO! Re-
tire apenas a tampa d o reservatório
d e refrigerante. Nunca tente retirar
a tampa d o radia dor enquanto o
motor estiver quente.
[PWA15162]
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1
2
3
U36CP5P0.book Page 14 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
4. Adicione refrigerante até à marca denível máximo e instale a tampa do re-
servatório de refrigerante.
PRECAUÇÃO: Caso não tenha lí-
qui do refrigerante, utilize água des-
tila da ou água macia. Não utilize
água dura nem água salga da pois
d anificam o motor. Caso tenha utili-
za do água em vez d e líquido refri-
gerante, substitua-a por líqui do
refrigerante logo que possível, caso
contrário o sistema d e refrigeração
não ficará protegi do contra conge-
lação e corrosão. Se tiver si do
acrescentad a água ao líqui do refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de anticongelante
do líquid o refrige-
rante logo que possível, caso con-
trário a eficácia do líquid o
refrigerante será re duzi da.
[PCA10473]
5. Passe o tubo de respiração do reser-
vatório de refrigerante através do
guia, conforme ilustrado.
PAU47575
Substituição do líqui do refrigerante
1. Coloque o veículo no descanso cen-
tral. 2. Retire as carenagens A e C. (Consulte
a página 6-8.)
3. Coloque um recipiente sob o motor para recolher o líquido refrigerante
usado.
4. Retire o parafuso retentor da tampa do radiador, o retentor da tampa do
radiador e a tampa do radiador.
AVISO! Nunca tente retirar a tampa d o ra dia dor enquanto o motor esti-
ver quente.
[PWA10382]
5. Retire o tubo de respiração do reser- vatório de refrigerante do guia e a
tampa do reservatório de refrigerante.
1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri-gerante
3. Guia
3
1
2
Capacidad e do reservatório de re-
frigerante (até à marca de nível má-
ximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Tubo de respiração do reservatório de refri-
gerante
2. Guia
2
1
1. Tampa do radiador
2. Parafuso retentor da tampa do radiador
3. Retentor da tampa do radiador
2
1
3
U36CP5P0.book Page 15 Thursday, July 10, 2014 9:44 AM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6
6. Retire a cobertura do reservatório derefrigerante e o reservatório de refri-
gerante, retirando as respetivas cavi-
lhas. 7. Drene o refrigerante do respetivo re-
servatório, virando o reservatório ao
contrário.
8. Retire a cavilha de drenagem de refri-
gerante e a anilha para drenar o siste-
ma de refrigeração. 9. Depois do refrigerante estar totalmen-
te drenado, lave minuciosamente o
sistema de refrigeração com água lim-
pa da torneira.
10. Instale a cavilha de drenagem de refri-
gerante e a nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
11. Instale o reservatório de refrigerante e respectiva cobertura, colocando am-
bos na respectiva posição original e
instalando as cavilhas.1. Tampa do reservatório de refrigerante
2. Tubo de respiração do reservatório de refri-gerante
3. Guia
3
1
2
1. Cavilha
2. Cobertura do reservatório de refrigerante
3. Reservatório de refrigerante
23
1
1. Cavilha de drenagem de refrigerante
2. AnilhaBinário
de aperto:
Cavilha de drenagem de refrigeran-
te: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
U36CP5P0.book Page 16 Thursday, July 10, 2014 9:44 AM
