BESCHRIJVING
2-2
2
DAU10421
Aanzicht rechterzijde
123 4 6
5
78910
12
11
1. Helmbevestiging (pagina 3-17)
2. Accu (pagina 6-34)
3. Vloeistofreservoir achterrem (pagina 6-26)
4. Olievuldop (pagina 6-11)
5. Tankdop (pagina 3-14)
6. Radiator (pagina 6-14)
7. Koelvloeistofreservoir (pagina 6-14)
8. Aftapplug koelvloeistof (pagina 6-15) 9. Motoroliepeilstok (pagina 6-11)
10.Rempedaal (pagina 3-12)
11.Remlichtschakelaar (pagina 6-24)
12.Stelring voor veervoorspanni
ng schokdemperunit (pagina 3-19)U36CD5D0.book Page 2 Thursday, July 10, 2014 9:15 AM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-4
3
DAU11061
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11255
Waarschuwin gslampje olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan.
Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.OPMERKING Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of
bij plotseling afremmen of optrekken,
er is dan echter geen sprake van een
storing. 
Dit model is ook uitgerust met een
zelfdiagnosesysteem voor het circuit
van het waarschuwingslampje olieni-
veau. Als het waarschuwingscircuit
voor het olieniveau een probleem aan-
geeft, wordt de volgende cyclus her-
haald totdat de storing is opgeheven:
Het waarschuwingslampje olieniveau
knippert tien keer en dooft dan gedu-
rende 2.5 seconden. Als dit zich voor-
doet, vraag dan een Yamaha dealer
de machine te controleren.
DAU1142D
Waarschuwin gslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Verminder als dit
gebeurt onmiddellijk de belasting van de
motor. Als de melding “HI” knippert in de
weergave koelvloeistoftemperatuur, stop
de machine dan, stop vervolgens de motor
en laat de motor afkoelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschu-
wingslampje moet enkele seconden oplich-
ten en dan uitgaan. Licht het waarschuwingslampje niet met-
een op wanneer u de sleutel naar “ON”
draait of blijft het lampje branden, laat het
elektrisch circuit dan door een Yamaha
dealer controleren.
LET OP
DCA10022
Laat
de motor niet draaien terwijl d eze
oververhit is.OPMERKING Bij machines met een of meer radia-
torkoelvinnen schakelt de radiator-
koelvin automatisch in of uit op basis
van de koelvloeistoftemperatuur in de
radiator.
 Als de motor oververhit raakt, staan
op pagina 6-46 nadere instructies ver-
meld.
U36CD5D0.book Page 4 Thursday, July 10, 2014 9:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

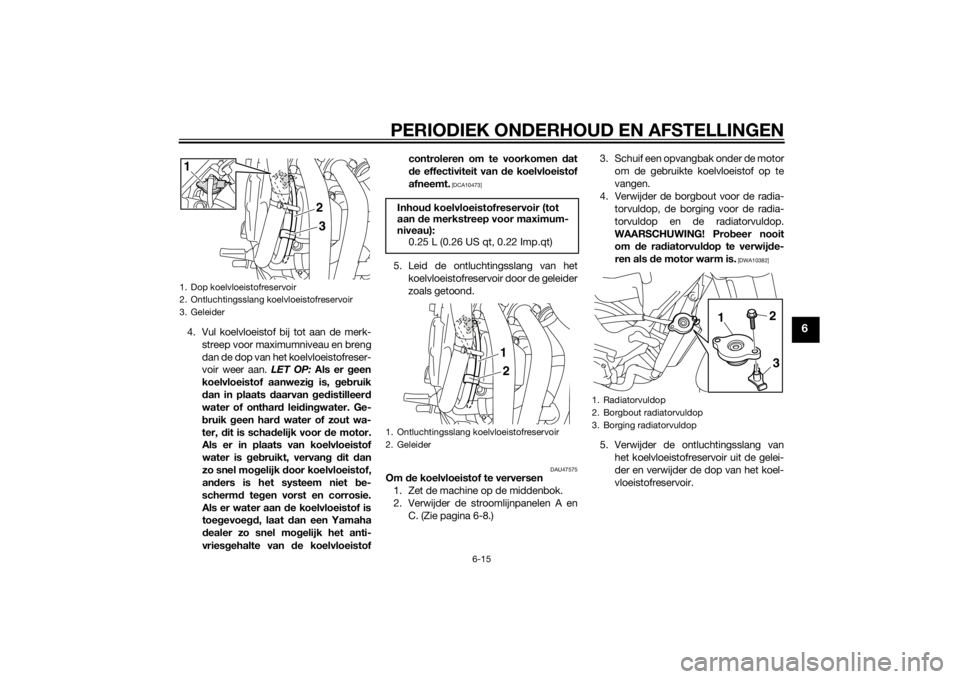

6-15
6
4. Vul koelvloeistof bij tot aan de merk-streep voor maximumniveau en breng
dan de dop van het koelvloeistofreser-
voir weer aan. LET OP: Als er g een
koelvloeistof aanwezi g is, g eb ruik
d an in plaats daarvan ged istilleer d
water of onthar d leid ingwater. Ge-
b ruik geen har d water of zout wa-
ter, dit is scha delijk voor d e motor.
Als er in plaats van koelvloeistof
water is geb ruikt, vervan g d it dan
zo snel mo gelijk door koelvloeistof,
an ders is het systeem niet be-
scherm d te gen vorst en corrosie.
Als er water aan d e koelvloeistof is
toe gevoe gd, laat dan een Yamaha
d ealer zo snel mo gelijk het anti-
vries gehalte van d e koelvloeistof controleren om te voorkomen
dat
d e effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
5. Leid de ontluchtingsslang van het koelvloeistofreservoir door de geleider
zoals getoond.
DAU47575
Om de koelvloeistof te verversen
1. Zet de machine op de middenbok.
2. Verwijder de stroomlijnpanelen A en C. (Zie pagina 6-8.) 3. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
4. Verwijder de borgbout voor de radia- torvuldop, de borging voor de radia-
torvuldop en de radiatorvuldop.
WAARSCHUWING! Prob eer nooit
om de ra diatorvul dop te verwijd e-
ren als d e motor warm is.
[DWA10382]
5. Verwijder de ontluchtingsslang van
het koelvloeistofreservoir uit de gelei-
der en verwijder de dop van het koel-
vloeistofreservoir.
1. Dop koelvloeistofreservoir
2. Ontluchtingsslang koelvloeistofreservoir
3. Geleider
3
1
2
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximum-
niveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Ontluchtingsslang koelvloeistofreservoir
2. Geleider
2
1
1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2
1
3
U36CD5D0.book Page 15 Thursday, July 10, 2014 9:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
6. Verwijder het deksel van het koelvloei-stofreservoir en het koelvloeistofre-
servoir zelf door de bouten los te
halen. 7. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
8. Verwijder de aftapplug voor koelvloei- stof en de pakking om het koelsy-
steem af te tappen.
9. Spoel het koelsysteem nadat alle koelvloeistof is uitgestroomd grondig
door met schoon leidingwater.
10. Monteer de aftapplug voor koelvloei- stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment. 11. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke stand te plaatsen en breng dan de
bouten aan.
12. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof
in de koelvloeistofradiator en in het re-
servoir.
13. Breng de radiatorvuldop weer aan.
14. Breng de dop van het koelvloeistofre- servoir aan.
15. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
16. Verwijder de radiatorvuldop om het koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiator staat en1. Dop koelvloeistofreservoir
2. Ontluchtingsslang koelvloeistofreservoir
3. Geleider
1. Bout
2. Kap koelvloeistofreservoir
3. Koelvloeistofreservoir
3
1
2
23
1
1. Aftapplug koelvloeistof
2. PakkingAanhaalmoment:
Aftapplug koelvloeistof:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
2
1
Men gverhou din g antivries/water:
1:1
Aan bevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelhei d koelvloeistof:
Radiator (inclusief alle leidingen): 2.00 L (2.11 US qt, 1.76 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
U36CD5D0.book Page 16 Thursday, July 10, 2014 9:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN

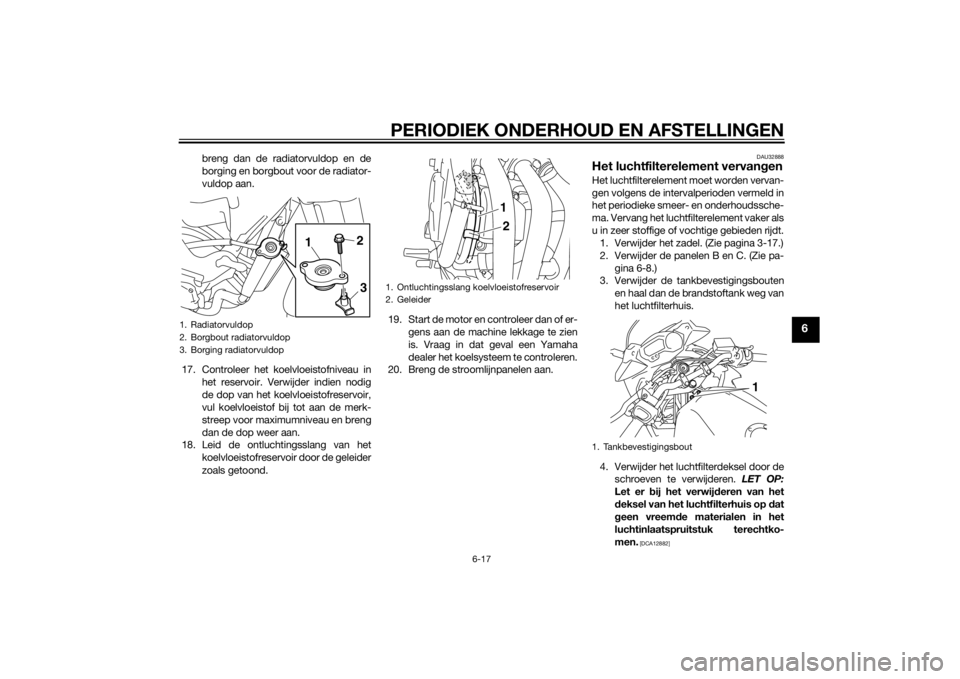

6-17
6
breng dan de radiatorvuldop en de
borging en borgbout voor de radiator-
vuldop aan.
17. Controleer het koelvloeistofniveau in het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
18. Leid de ontluchtingsslang van het
koelvloeistofreservoir door de geleider
zoals getoond. 19. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
20. Breng de stroomlijnpanelen aan.
DAU32888
Het luchtfilterelement vervan genHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het zadel. (Zie pagina 3-17.)
2. Verwijder de panelen B en C. (Zie pa-
gina 6-8.)
3. Verwijder de tankbevestigingsbouten
en haal dan de brandstoftank weg van
het luchtfilterhuis.
4. Verwijder het luchtfilterdeksel door de schroeven te verwijderen. LET OP:
Let er b ij het verwij deren van het
d eksel van het luchtfilterhuis op d at
g een vreem de materialen in het
luchtinlaatspruitstuk terechtko-
men.
[DCA12882]
1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2
1
3
1. Ontluchtingsslang koelvloeistofreservoir
2. Geleider
2
1
1. Tankbevestigingsbout
1
U36CD5D0.book Page 17 Thursday, July 10, 2014 9:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-35
6
4. Controleer na installatie of de accuka-bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu steed s opgela den. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU47173
Zekerin gen vervan genDe hoofdzekeringhouder en de kastjes met
zekeringen voor afzonderlijke circuits be-
vinden zich onder het zadel. (Zie pagina
3-17.)OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.XJ6S XJ6S1. Kap van startmotorrelais
2. Hoofdzekering
3. Reservehoofdzekering
4. Zekeringenkastje
2
4
3
1
1. Zekering achterlichtcircuit
2. Reservezekering
3. Koplampzekering
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Backup-zekering (voor klok en startblok-
keersysteem)
7. Zekering brandstofinjectiesysteem
8. Zekering radiatorkoelvinmotor
1 2
3
4
5
6
7
8
U36CD5D0.book Page 35 Thursday, July 10, 2014 9:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-36
6
XJ6SAXJ6SA
Vervang een zekering als volgt als deze is
doorgebrand. 1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan. WAARSCHUWING! Geb
ruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
1. Kap van startmotorrelais
2. Hoofdzekering
3. Reservehoofdzekering
4. Zekeringenkastje
2
4
3
1
1. Zekering achterlichtcircuit
2. Zekering ABS-regeleenheid
3. Zekering van de ABS-solenoïdeklep
4. Zekering ABS-motor
5. Reservezekering
6. Koplampzekering
7. Zekering ontstekingssysteem
8. Zekering signaleringssysteem
9. Backup-zekering (voor klok en startblok-
keersysteem)
10.Zekering brandstofinjectiesysteem
11.Zekering radiatorkoelvinmotor
1
5 56
7
8
9
10
11
234
Voor
geschreven zekerin gen:
Hoofdzekering:
30.0 A
Koplampzekering: 20.0 A
Zekering achterlichtcircuit: 10.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 10.0 A
Zekering radiatorkoelvin: 20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering: 7.5 A
Zekering ABS-motor: XJ6SA 30.0 A
Zekering ABS-regeleenheid:
XJ6SA 7.5 A
Zekering van de ABS-solenoïde-
klep:
XJ6SA 20.0 A
U36CD5D0.book Page 36 Thursday, July 10, 2014 9:15 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-46
6
Oververhitte motor
WAARSCHUWING
DWA10401
Verwij der de koelvloeistofra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is afg ekoeld.
 Bren g na verwij deren van d e bor gbout voor de rad iatorvuld op een dikke doek, bijvoor beel d een han ddoek, aan over de ra-
d iatorvul dop en draai deze dan lan gzaam linksom te gen de aansla g zo dat de no g aanwezi ge druk kan ontsnappen. Druk
d e dop omlaa g zod ra het sis
gel u
id stopt en draai deze linksom en verwij der de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U36CD5D0.book Page 46 Thursday, July 10, 2014 9:15 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2120 mm (83.5 in)
Totale breedte:
770 mm (30.3 in)
Totale hoogte: 1210 mm (47.6 in)
Zadelhoogte: 785 mm (30.9 in)
Wielbasis:
1440 mm (56.7 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 2800 mm (110.2 in)Gewicht:Rijklaar gewicht:XJ6S 211 kg (465 lb)
XJ6SA 216 kg (476 lb)Motor:Type motor:Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder lijnmotor
Slagvolume: 600 cm3
Boring × slag:
65.5 × 44.5 mm (2.58 × 1.75 in)
Compressieverhouding:
12.2 : 1
Startsysteem: Elektrische startmotor
Smeersysteem: Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
Type:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 of 20W-50
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:2.50 L (2.64 US qt, 2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt, 2.46 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 2.00 L (2.11 US qt, 1.76 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoating
Bran dstof:Aanbevolen brandstof:
Normale loodvrije benzine (Gasohol (E10)
acceptabel)
Inhoud brandstoftank: 17.3 L (4.57 US gal, 3.81 Imp.gal)
Hoeveelheid reservebrandstof:
3.2 L (0.85 US gal, 0.70 Imp.gal)Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:XJ6S 20SF 20 (BEL)(NLD)
XJ6S 20SJ 30 (BEL)(NLD)
XJ6SA 20SF 20 (BEL)(NLD)
XJ6SA 20SJ 30 (BEL)(NLD)Bou gie(s):Fabrikant/model:
NGK/CR9E
Elektrodenafstand: 0.7–0.8 mm (0.028–0.031 in)Koppelin g:Type koppeling:
Nat, meervoudige plaatVersnellin gsb ak:Primaire reductieverhouding:
1.955 (86/44)
Eindoverbrenging:
Ketting
Secundaire reductieverhouding: 2.875 (46/16)
Type versnellingbak: Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U36CD5D0.book Page 1 Thursday, July 10, 2014 9:15 AM

SPECIFICATIES
8-3
8
Veerweg:130 mm (5.1 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking
Laadsysteem: Wisselstroomdynamo met permanente
magnetenAccu:Model:GT12B-4
Voltage, capaciteit:
12 V, 10.0 AhKoplamp:Type gloeilamp:HalogeenlampGloeilampen volta ge, watta ge × aantal:Koplamp:
12 V, 60.0 W/55.0 W × 1
Achterlicht/remlicht unit: 12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer: 12 V, 10.0 W × 2
Parkeerlicht: 12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting: LED
Controlelampje vrijstand: LED Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau: LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje: XJ6SA LED
Controlelampje startblokkering:
LED
Zekerin gen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit: 10.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin: 20.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid:
XJ6SA 7.5 A
Zekering ABS-motor: XJ6SA 30.0 A Zekering van de ABS-solenoïdeklep:
XJ6SA 20.0 A
Backup-zekering: 7.5 A
U36CD5D0.book Page 3 Thursday, July 10, 2014 9:15 AM
