ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
FAU00637
Réglage du jeu aux soupapes À la longue, le jeu aux soupapes se modifie, ce
qui provoque un mauvais mélange carburant-air
et/ou produit un bruit anormal. Pour éviter ce
problème, il faut faire régler le jeu aux soupapes
par un concessionnaire Yamaha aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU03362
Pneus Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les pneus :
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la pres-
sion de gonflage des pneus avant chaque utilisa-
tion du véhicule.
FW000082
AVERTISSEMENT
@ l
Contrôler et régler la pression de gon-
flage des pneus lorsque ceux-ci sont à la
température ambiante.
l
Adapter la pression de gonflage des
pneus à la vitesse de conduite et au
poids total du pilote, du passager, des
bagages et des accessoires approuvés
pour ce modèle.
@
CE-01F
CE-07F
Pression de gonflage
(contrôlé les pneus froids)
Charge* Avant Arrière
Jusqu’à 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg à maximale200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Conduite à grande
vitesse200 kPa
2,00 kg/cm
2
2,00 bar250 kPa
2,50 kg/cm
2
2,50 bar
Charge maximale*XJ600S: 184 kg
XJ600N: 187 kg
* Poids total du pilote, du passager, du chargement et des
accessoires
F_4br.book Page 14 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6
FWA00012
AVERTISSEMENT
@ Toute charge influe énormément sur la ma-
niabilité, la puissance de freinage, le rende-
ment ainsi que la sécurité de conduite de la
moto. Il importe donc de respecter les consi-
gnes de sécurité qui suivent. l
NE JAMAIS SURCHARGER LA
MOTO ! Une surcharge risque d’abî-
mer les pneus, de faire perdre le con-
trôle et d’être à l’origine d’un accident
grave. S’assurer que le poids total du pi-
lote, passager, des bagages et accessoi-
res ne dépasse pas la limite de charge de
ce véhicule.
l
Ne pas transporter d’objet mal fixé qui
pourrait se détacher.
l
Attacher soigneusement les bagages les
plus lourds près du centre de la moto et
répartir le poids également de chaque
côté.
l
Régler la suspension et la pression de
gonflage des pneus en fonction de la
charge.
l
Contrôler l’état des pneus et la pression
de gonflage avant chaque départ.
@
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si la
bande de roulement centrale a atteint la limite
spécifiée, si un clou ou des éclats de verre sont
incrustés dans le pneu ou si son flanc est cra-
quelé, faire remplacer immédiatement le pneu
par un concessionnaire Yamaha.CE-08FN.B.:@ La limite de profondeur des sculptures peut va-
rier selon les législations nationales. Il faut tou-
jours se conformer à la législation du pays dans
lequel on utilise le véhicule. @1. Flanc
a. Profondeur de sculptureProfondeur minimale de
sculpture de pneu
(avant et arrière)1,6 mm
F_4br.book Page 15 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FW000079
AVERTISSEMENT
@ l
Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre
illégale.
l
Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
@
Renseignements sur les pneus
Cette moto est équipée de pneus avec chambre à
air.
FW000078
AVERTISSEMENT
@ l
Les pneus avant et arrière doivent être
de la même conception et du même fa-
bricant afin de garantir une bonne te-
nue de route.
l
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce
modèle.
@CE-10FFAU00683
AVERTISSEMENT
@ l
Faire remplacer par un concessionnaire
Yamaha tout pneu usé à l’excès. La con-
duite avec des pneus usés compromet la
stabilité de la moto et est en outre
illégale.
l
Le remplacement des pièces se rappor-
tant aux freins et aux roues doit être
confié à un concessionnaire Yamaha,
car celui-ci possède les connaissances et
l’expérience nécessaires à ces travaux.
@
AVANT
Fabricant Taille Modèle
DUNLOP 110/80-17 57H D103FA
MICHELIN 110/80-17 57H MACADAM 50
ARRIÈRE
Fabricant Taille Modèle
DUNLOP 130/70-18 63H D103A
MICHELIN 130/70-18 63H MACADAM 50
F_4br.book Page 16 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU00687
Roues Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues :l
Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation à une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.
l
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.
l
Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00694
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
2 à 3 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.3. Si la garde spécifiée a pu être obtenue en
suivant les explications ci-dessus, il suffit
à présent de serrer le contre-écrou. Si elle
n’a pu être obtenue, il faut poursuivre et
effectuer les étapes restantes.
4. Desserrer le câble d’embrayage en tour-
nant la vis de réglage au levier d’em-
brayage à fond dans le sens
a.
5. Desserrer le contre-écrou au carter moteur.
6. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage dans le
sens
a. Pour la réduire, tourner l’écrou de
réglage dans le sens
b.1. Conte-écrou du dispositif de réglage de la garde du
levier d’embrayage
2. Vis de réglage de la garde du levier d’embrayage
3. Garde du levier d’embrayage
1. Câble du levier d’embrayage
2. Écrou de réglage du dispositif de réglage de la
garde du levier d’embrayage
3. Contre-écrou
F_4br.book Page 17 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
7. Serrer le contre-écrou au levier d’em-
brayage et au carter moteur.
FAU00712
Réglage de la position de la pédale de
frein Le sommet de la pédale de frein doit se situer
environ 40 mm sous le sommet du repose-pied,
comme illustré. Contrôler régulièrement la posi-
tion de la pédale de frein et, si nécessaire, la
faire régler par un concessionnaire Yamaha.
FW000109
AVERTISSEMENT
@ Une sensation de mollesse dans la pédale de
frein pourrait signaler la présence d’air dans
le circuit de freinage. Dans ce cas, ne pas uti-
liser la moto avant d’avoir fait purger le cir-
cuit par un concessionnaire Yamaha. De l’air
dans le circuit hydraulique réduit la puis-
sance de freinage et peut entraîner la perte de
contrôle du véhicule et un accident. @

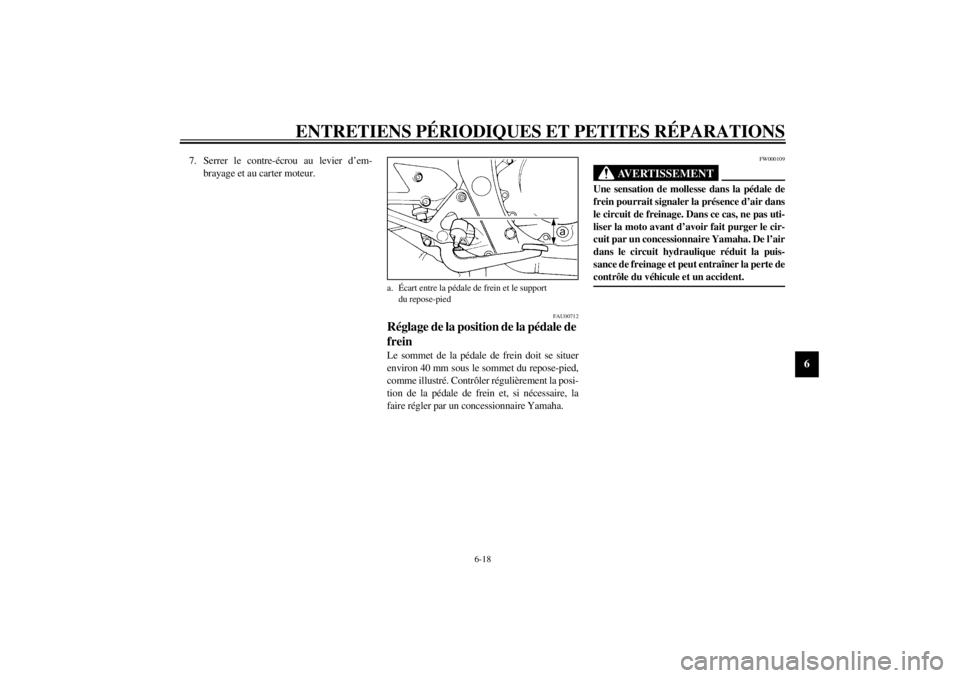

a. Écart entre la pédale de frein et le support
du repose-pied
F_4br.book Page 18 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
FAU00721
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
FAU00725
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure une
rainure d’indication d’usure. Les rainures per-
mettent de contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-
quette de frein est usée au point que sa rainure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
1. Contacteur de feu stop
2. Écrou de réglage du contacteur de feu stop
1. Rainure d’indication d’usure (´ 2)Avant
F_4br.book Page 19 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU00728
Plaquettes de frein arrière
Chaque plaquette de frein arrière est munie d’un
ergot d’indication d’usure. Les ergots permet-
tent de contrôler l’usure des plaquettes sans de-
voir démonter le frein. Contrôler l’usure des pla-
quettes en vérifiant la position des ergots tout en
actionnant le frein. Si une plaquette de frein est
usée au point que l’ergot touche presque le dis-
que de frein, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
FAU03196
Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit.Prendre les précautions suivantes :
l
Avant de vérifier le niveau du liquide,
s’assurer que le haut du maître-cylindre ou
du réservoir de liquide de frein est à l’hori-
zontale.
l
Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.
l
Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.
1. Rainure d’indication d’usure (´ 2)Arrière
1. Repère de niveau minimumAvant
1. Repère de niveau minimumLiquide de frein recommandé : DOT 4Arrière
F_4br.book Page 20 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
l
Veiller à ne pas laisser entrer d’eau dans le
maître-cylindre. L’eau abaisse nettement
le point d’ébullition du liquide et risque de
provoquer un bouchon de vapeur (ou “va-
por lock”).
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement et promptement
toute trace de liquide renversé.
l
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03238
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pé-
riodiques. Il convient également de faire rem-
placer les bagues d’étanchéité du maître-cylin-
dre de frein et de l’étrier, ainsi que la durit de
frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou
qu’elles fuient.l
Bagues d’étanchéité : remplacer tous les
deux ans
l
Durit de frein : remplacer tous les quatre
ans
FAU00745
Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Dresser la moto sur sa béquille centrale.
2. Mettre la boîte de vitesses au point mort.
3. Faire tourner la roue arrière de quelques
tours afin de trouver la partie la plus ten-
due de la chaîne.
4. Mesurer la tension comme illustré.a. Tension de la chaîne de transmission
F_4br.book Page 21 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
5. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
FAU00762
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou d’axe, puis le contre-
écrou de tendeur de chaîne à chaque extré-
mité du bras oscillant.
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque côté
du bras oscillant dans le sens
a. Pour dé-
tendre la chaîne, tourner l’écrou de réglage
de chaque côté du bras oscillant dans le
sens
b, puis pousser la roue arrière vers
l’avant.
N.B.:@ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux écrous de réglage de façon identique, et
donc, de permettre un alignement de roue cor-
rect. @
FC000096
ATTENTION:@ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. @3. Serrer les contre-écrous, puis serrer
l’écrou d’axe au couple de serrage spéci-
fié. Tension de la chaîne de transmission :
30 à 40 mm
1. Écrou d’axe
2. Contre-écrou de tendeur de chaîne
3. Écrou de réglage de la tension de la chaîne
4. Repères d’alignement
Couple de serrage :
Écrou d’axe :
105 Nm (10,5 m·kg)
F_4br.book Page 22 Thursday, August 17, 2000 11:36 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:@ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. @1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:@ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. @
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints
toriques.
FCA00052
ATTENTION:@ Ne pas utiliser de l’huile moteur ni tout autre
lubrifiant, car ceux-ci pourraient contenir
des additifs qui vont endommager les joints
toriques de la chaîne de transmission. @
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
@ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. @
Lubrifiant recommandé :
Huile moteur
F_4br.book Page 23 Thursday, August 17, 2000 11:36 AM
