MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU04034
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
dell’acceleratore.Inoltre si deve lubrificare o
sostituire il cavo agli intervalli specificati nel-
la tabella della manutenzione periodica e
lubrificazione.
HAU03370
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare
sempre il funzionamento dei pedali del fre-
no e del cambio e lubrificare, se necessario,
i punti di rotazione dei pedali.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
H_4br.book Page 24 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6
HAU03164
Controllo e lubrificazione delle
leve del freno e della frizione Prima di utilizzare il mezzo, controllare
sempre il funzionamento delle leve del fre-
no e della frizione e lubrificare, se necessa-
rio, i punti di rotazione dei leve.
HAU03371
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i punti di rotazione e le su-
perfici di contatto metallo/metallo.
HW000114
AVVERTENZA
_ Se il movimento dei cavalletti del centro
e/o laterale non avviene in modo dolce,
consultate un concessionario Yamaha. _
HAU00790
Lubrificazione della
sospensione posteriore I punti di rotazione della sospensione po-
steriore vanno lubrificati agli intervalli speci-
ficati nella tabella della manutenzione
periodica e lubrificazione.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Olio al bisolfuro di molibdeno
H_4br.book Page 25 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
HAU02939
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della ma-
nutenzione periodica e lubrificazione.
Per controllare le condizioni
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _Controllare che le gambe della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.Per controllare il funzionamento

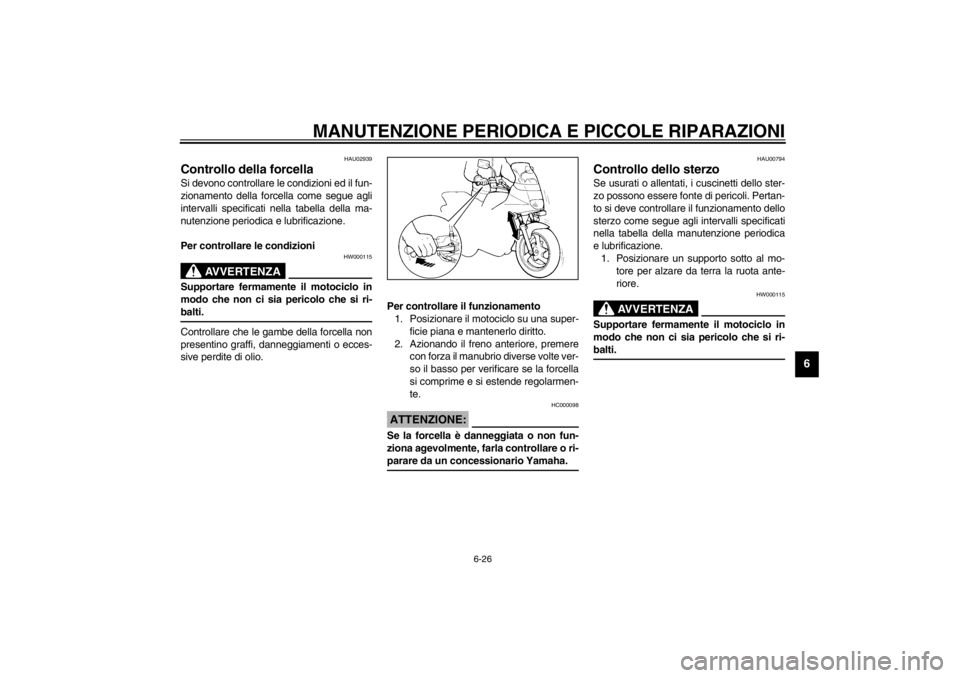

1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
HC000098
ATTENZIONE:_ Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha. _
HAU00794
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Posizionare un supporto sotto al mo-
tore per alzare da terra la ruota ante-
riore.
HW000115
AVVERTENZA
_ Supportare fermamente il motociclo in
modo che non ci sia pericolo che si ri-
balti. _
H_4br.book Page 26 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
2. Tenere le estremità inferiori delle gam-
be delle forcella e cercare di muoverle
in avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario Yamaha.
HAU01144
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti delle ruote
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU00800
Batteria Questo motociclo è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.
HC000101
ATTENZIONE:_ Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente. _
HW000116
AVVERTENZA
_

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, prestare i PRIMI
SOCCORSI come segue.
H_4br.book Page 27 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
_
Carica della batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il mo-
tociclo è equipaggiato con accessori elettri-
ci optional.
Rimessaggio della batteria
1. Se non si intende utilizzare il motociclo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.
HC000102
ATTENZIONE:_

Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si la ha possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), fare caricare
la batteria da un concessionario
Yamaha.
_
H_4br.book Page 28 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6
HAU01470
Sostituzione dei fusibili La scatola del fusibili si trova sotto la sella
(vedere pagina 3-12 per le procedure di ri-
mozione e di installazione della sella).
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.
HC000103
ATTENZIONE:_ Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio. _3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura elettri-
ca funziona.
4. Se il fusibile brucia subito nuovamen-
te, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Scatola fusibili
1. Fusibile principale
2. Fusibile dell’accensione
3. Fusibile dell’impianto di segnalazione
4. Fusibile del faro
5. Fusibile luci d’emergenza
6. Fusibile di ricambio (× 3)
Fusibili secondo specifica:
Fusibile principale: 30 A
Fusibile dell’accensione: 10 A
Fusibile dell’impianto di
segnalazione: 15 A
Fusibile del faro: 15 A
Fusibile delle luci
d’emergenza: 10 A
H_4br.book Page 29 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
HAU04136
Sostituzione della lampadina del
faro (per XJ600S) Questo motociclo è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro è bruciata, sostituirla come se-
gue:

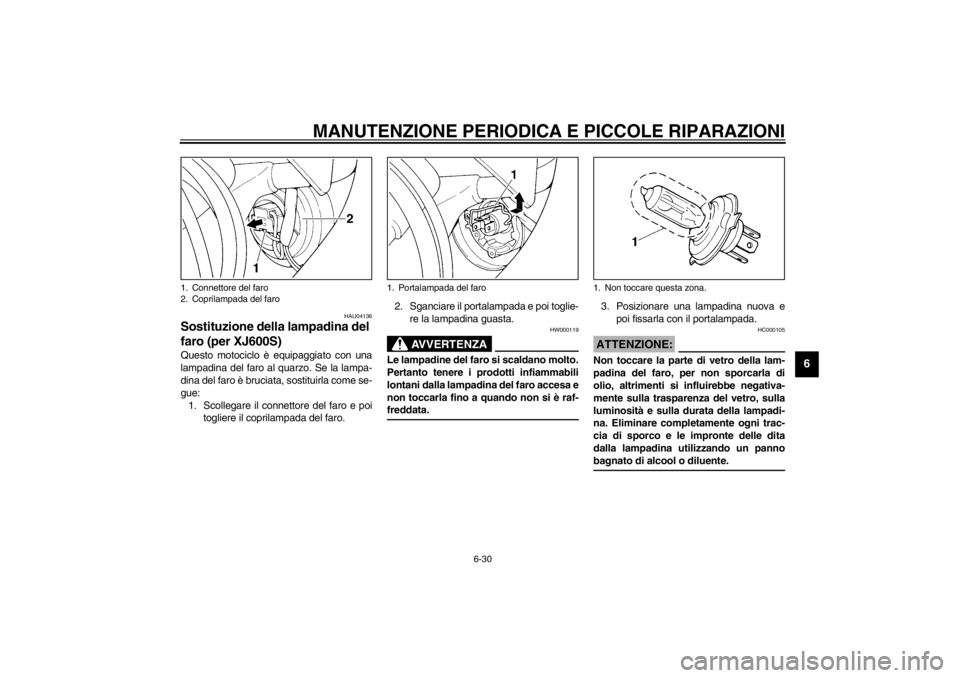

1. Scollegare il connettore del faro e poi
togliere il coprilampada del faro.2. Sganciare il portalampada e poi toglie-
re la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _
3. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _
1. Connettore del faro
2. Coprilampada del faro
1. Portalampada del faro
1. Non toccare questa zona.
H_4br.book Page 30 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
4. Installare il coprilampada e poi colle-
gare il connettore.
5. Se necessario, fare regolare il faro da
un concessionario Yamaha.
HAU04189
Sostituzione della lampadina del
faro (per XJ600N) Questo motociclo è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro è bruciata, sostituirla come se-
gue:
1. Togliere il gruppo del faro togliendo le
viti.2. Scollegare il connettore del faro e poi
togliere il coprilampada del faro.1. Vite (× 2)
1. Connettore del faro
2. Coprilampada del faro
H_4br.book Page 31 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6
3. Sganciare il portalampada e poi toglie-
re la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _
4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _
5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Portalampada del faro
1. Non toccare questa zona.
H_4br.book Page 32 Thursday, November 8, 2001 9:01 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-33
6
HAU00868

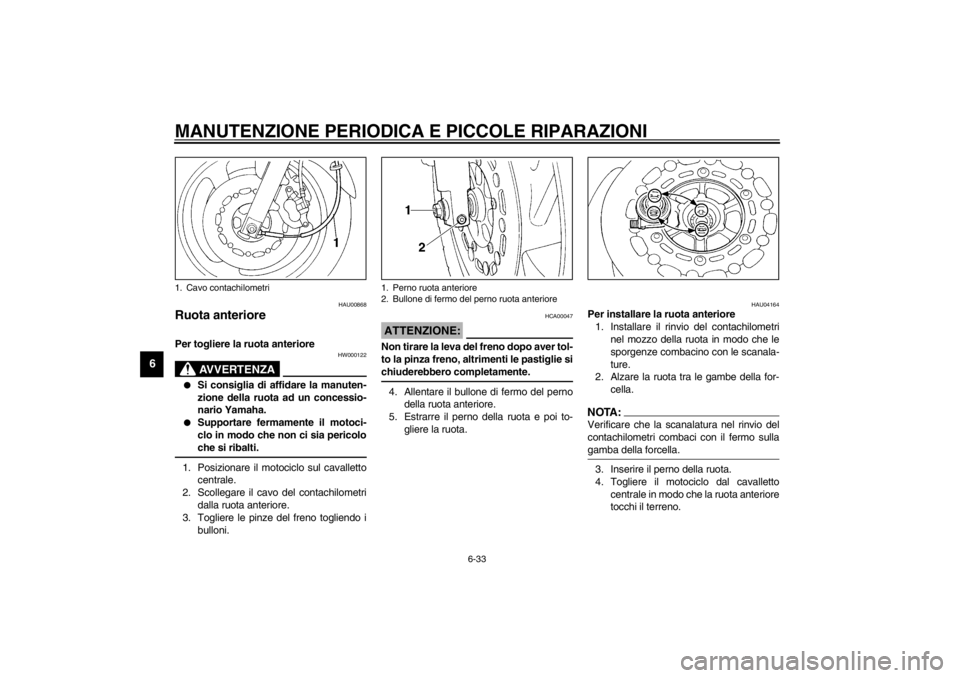

Ruota anteriore Per togliere la ruota anteriore
HW000122
AVVERTENZA
_

Si consiglia di affidare la manuten-
zione della ruota ad un concessio-
nario Yamaha.


Supportare fermamente il motoci-
clo in modo che non ci sia pericolo
che si ribalti.
_1. Posizionare il motociclo sul cavalletto
centrale.
2. Scollegare il cavo del contachilometri
dalla ruota anteriore.
3. Togliere le pinze del freno togliendo i
bulloni.
HCA00047
ATTENZIONE:_ Non tirare la leva del freno dopo aver tol-
to la pinza freno, altrimenti le pastiglie si
chiuderebbero completamente. _4. Allentare il bullone di fermo del perno
della ruota anteriore.
5. Estrarre il perno della ruota e poi to-
gliere la ruota.
HAU04164
Per installare la ruota anteriore
1. Installare il rinvio del contachilometri
nel mozzo della ruota in modo che le
sporgenze combacino con le scanala-
ture.
2. Alzare la ruota tra le gambe della for-
cella.NOTA:_ Verificare che la scanalatura nel rinvio del
contachilometri combaci con il fermo sulla
gamba della forcella. _3. Inserire il perno della ruota.
4. Togliere il motociclo dal cavalletto
centrale in modo che la ruota anteriore
tocchi il terreno.
1. Cavo contachilometri
1. Perno ruota anteriore
2. Bullone di fermo del perno ruota anteriore
H_4br.book Page 33 Thursday, November 8, 2001 9:01 AM
