YAMAHA XJ6F 2010 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2010, Model line: XJ6F, Model: YAMAHA XJ6F 2010Pages: 102, PDF-Größe: 3.39 MB

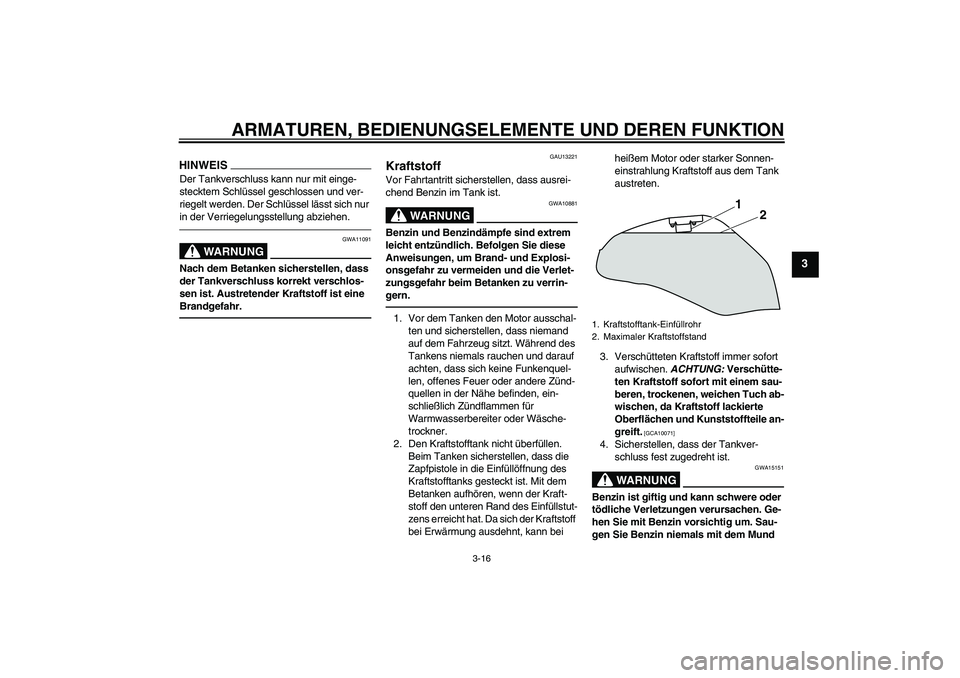

Page 31 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
3
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13221
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraftstoff
bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Sonnen-
einstrahlung Kraftstoff aus dem Tank
austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
1
2
U1CWG0G0.book Page 16 Thursday, September 10, 2009 10:03 AM

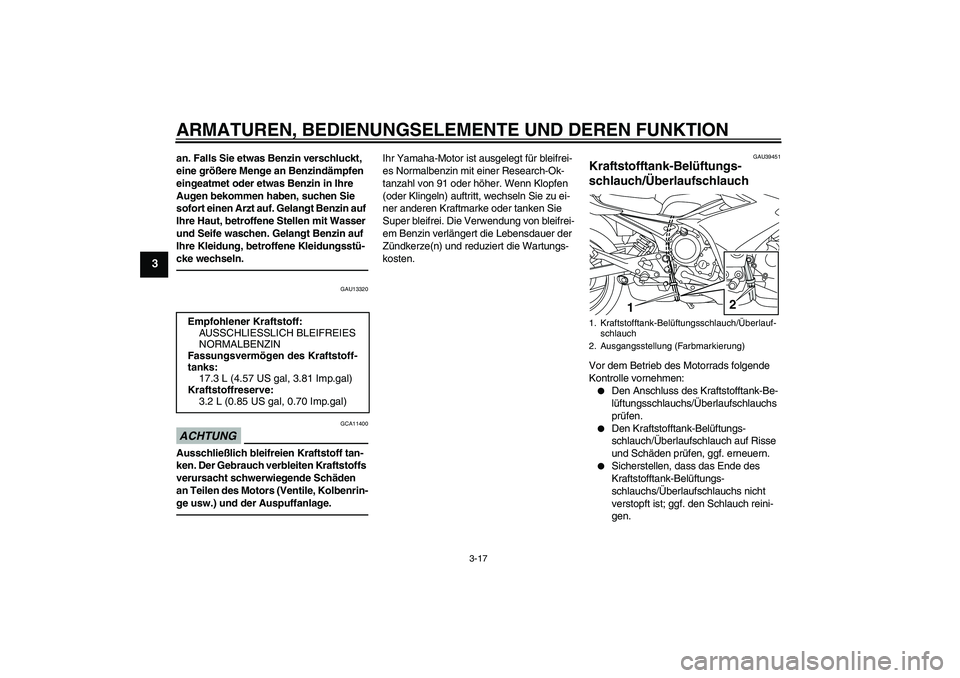

Page 32 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU13320
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU39451
Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Anschluss des Kraftstofftank-Be-
lüftungsschlauchs/Überlaufschlauchs
prüfen.
Den Kraftstofftank-Belüftungs-
schlauch/Überlaufschlauch auf Risse
und Schäden prüfen, ggf. erneuern.
Sicherstellen, dass das Ende des
Kraftstofftank-Belüftungs-
schlauchs/Überlaufschlauchs nicht
verstopft ist; ggf. den Schlauch reini-
gen. Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
17.3 L (4.57 US gal, 3.81 Imp.gal)
Kraftstoffreserve:
3.2 L (0.85 US gal, 0.70 Imp.gal)
1. Kraftstofftank-Belüftungsschlauch/Überlauf-
schlauch
2. Ausgangsstellung (Farbmarkierung)
1 1
2
U1CWG0G0.book Page 17 Thursday, September 10, 2009 10:03 AM

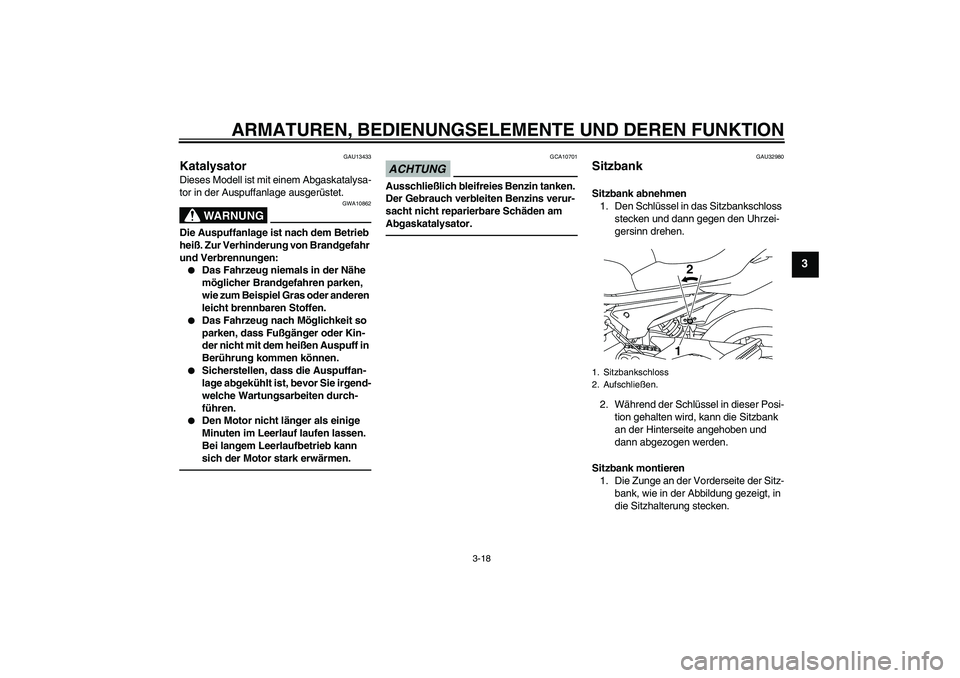

Page 33 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU13433
Katalysator Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU32980
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Während der Schlüssel in dieser Posi-
tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.1. Sitzbankschloss
2. Aufschließen.
12
U1CWG0G0.book Page 18 Thursday, September 10, 2009 10:03 AM
Page 34 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

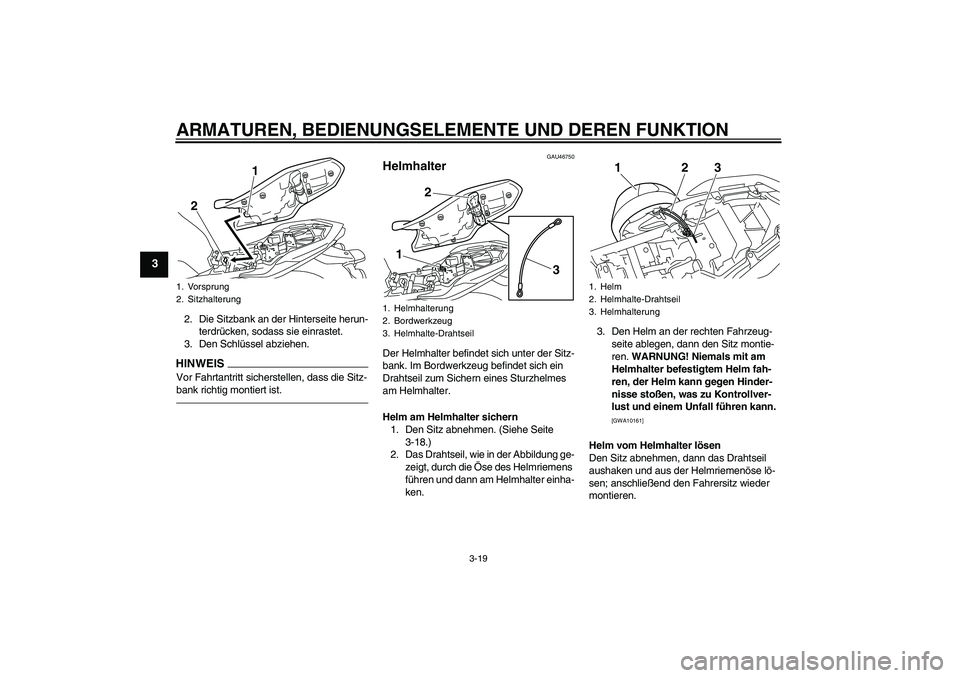

3-19
3
2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU46750
Helmhalter Der Helmhalter befindet sich unter der Sitz-
bank. Im Bordwerkzeug befindet sich ein
Drahtseil zum Sichern eines Sturzhelmes
am Helmhalter.
Helm am Helmhalter sichern
1. Den Sitz abnehmen. (Siehe Seite
3-18.)
2. Das Drahtseil, wie in der Abbildung ge-
zeigt, durch die Öse des Helmriemens
führen und dann am Helmhalter einha-
ken.3. Den Helm an der rechten Fahrzeug-
seite ablegen, dann den Sitz montie-
ren. WARNUNG! Niemals mit am
Helmhalter befestigtem Helm fah-
ren, der Helm kann gegen Hinder-
nisse stoßen, was zu Kontrollver-
lust und einem Unfall führen kann.
[GWA10161]
Helm vom Helmhalter lösen
Den Sitz abnehmen, dann das Drahtseil
aushaken und aus der Helmriemenöse lö-
sen; anschließend den Fahrersitz wieder
montieren.
1. Vorsprung
2. Sitzhalterung
1
2
1. Helmhalterung
2. Bordwerkzeug
3. Helmhalte-Drahtseil
2
3
1
1. Helm
2. Helmhalte-Drahtseil
3. Helmhalterung
123
U1CWG0G0.book Page 19 Thursday, September 10, 2009 10:03 AM

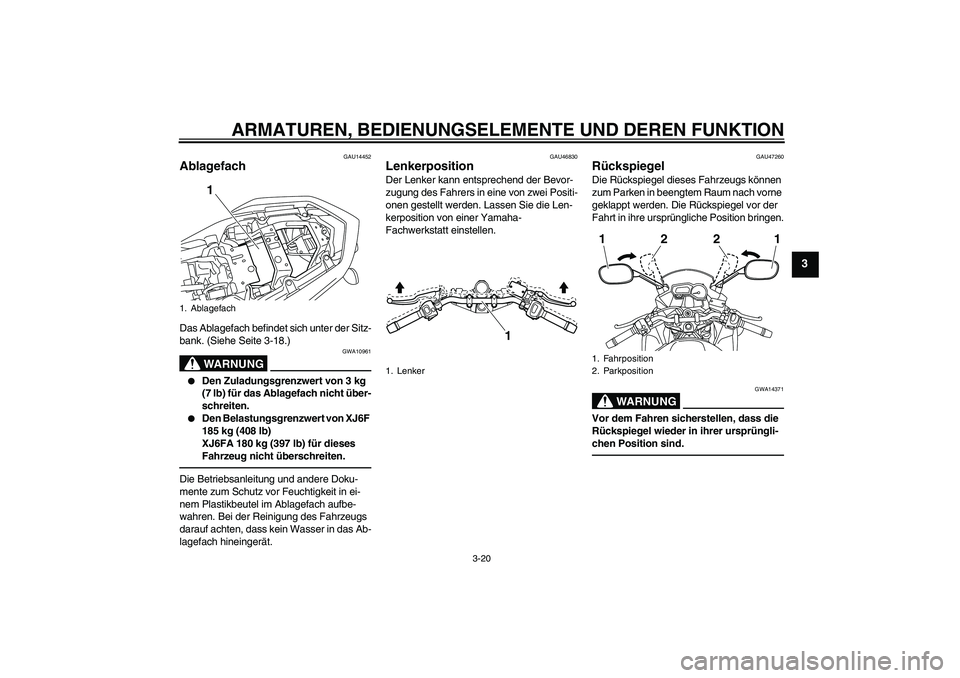

Page 35 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3
GAU14452
Ablagefach Das Ablagefach befindet sich unter der Sitz-
bank. (Siehe Seite 3-18.)
WARNUNG
GWA10961
Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.
Den Belastungsgrenzwert von XJ6F
185 kg (408 lb)
XJ6FA 180 kg (397 lb) für dieses
Fahrzeug nicht überschreiten.
Die Betriebsanleitung und andere Doku-
mente zum Schutz vor Feuchtigkeit in ei-
nem Plastikbeutel im Ablagefach aufbe-
wahren. Bei der Reinigung des Fahrzeugs
darauf achten, dass kein Wasser in das Ab-
lagefach hineingerät.
GAU46830
Lenkerposition Der Lenker kann entsprechend der Bevor-
zugung des Fahrers in eine von zwei Positi-
onen gestellt werden. Lassen Sie die Len-
kerposition von einer Yamaha-
Fachwerkstatt einstellen.
GAU47260
Rückspiegel Die Rückspiegel dieses Fahrzeugs können
zum Parken in beengtem Raum nach vorne
geklappt werden. Die Rückspiegel vor der
Fahrt in ihre ursprüngliche Position bringen.
WARNUNG
GWA14371
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
1. Ablagefach
1
1. Lenker
1
1. Fahrposition
2. Parkposition12
1 2
U1CWG0G0.book Page 20 Thursday, September 10, 2009 10:03 AM
Page 36 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU47000
Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden.
WARNUNG
GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
1. Verlängerung
2. Spezialschlüssel
3. Einstellring der Federvorspannung
4. PositionsanzeigerEinstellen der Federvorspannung:
Minimal (weich):
1
Standard:
3
Maximal (hart):
7
123
(a) (b)
4
U1CWG0G0.book Page 21 Thursday, September 10, 2009 10:03 AM

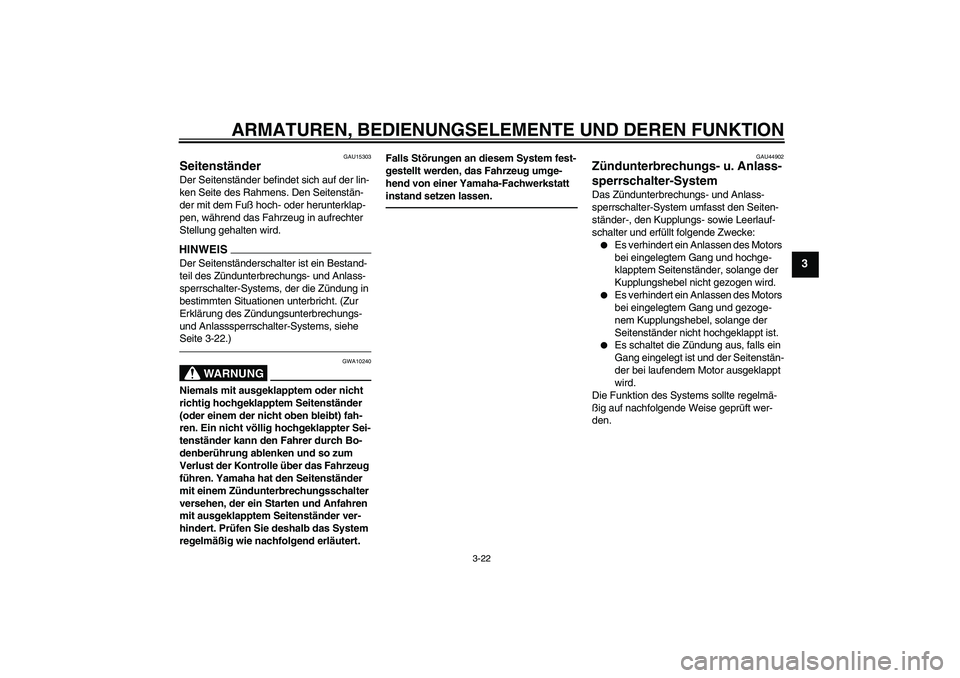

Page 37 of 102
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3
GAU15303
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
Seite 3-22.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU44902
Zündunterbrechungs- u. Anlass-
sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U1CWG0G0.book Page 22 Thursday, September 10, 2009 10:03 AM
Page 38 of 102

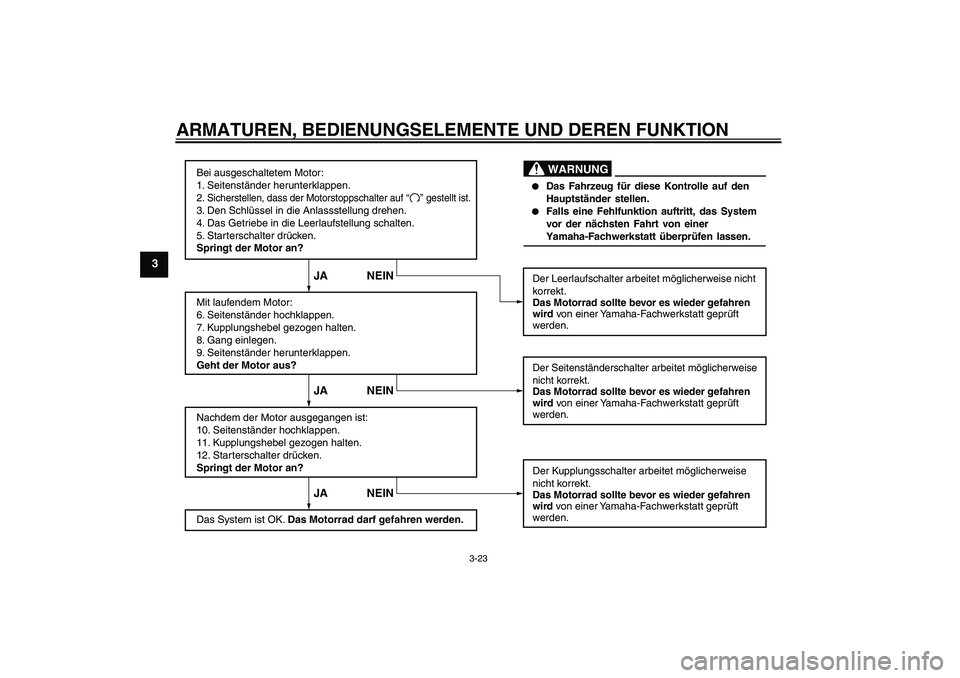

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
3
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter auf3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
“ ” gestellt ist.
U1CWG0G0.book Page 23 Thursday, September 10, 2009 10:03 AM
Page 39 of 102

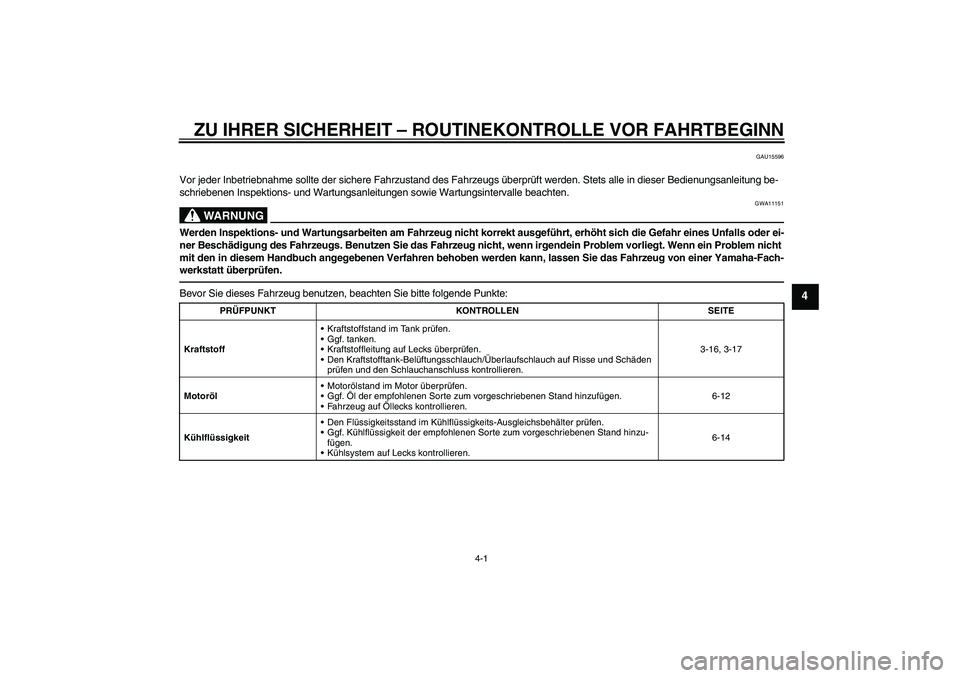

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .
Den Kraftstofftank-Belüftungsschlauch/Überlaufschlauch auf Risse und Schäden
prüfen und den Schlauchanschluss kontrollieren.3-16, 3-17
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-12
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-14
U1CWG0G0.book Page 1 Thursday, September 10, 2009 10:03 AM
Page 40 of 102

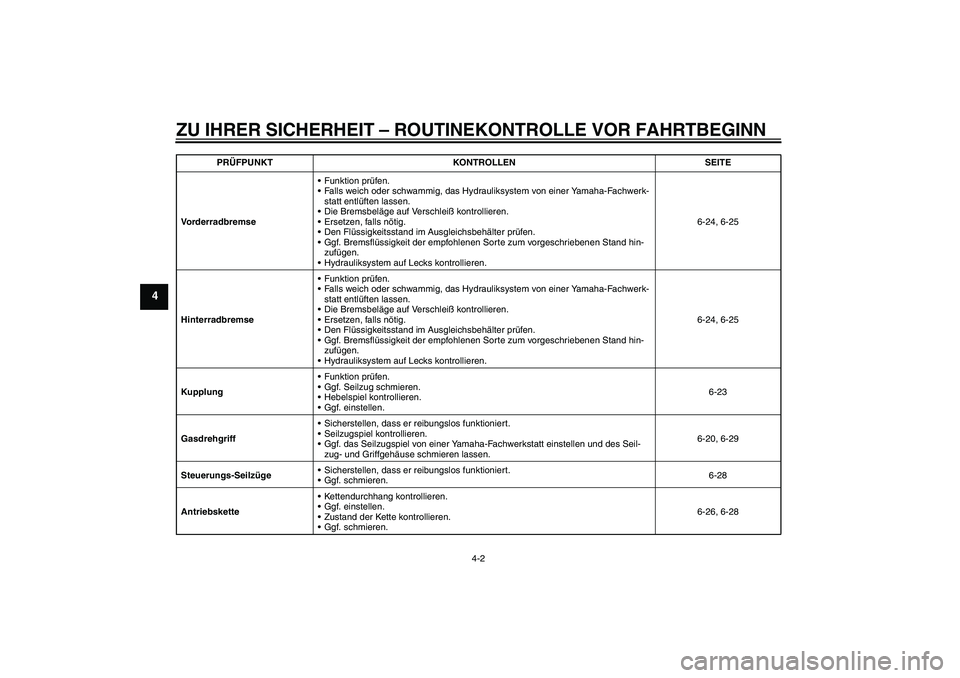

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-24, 6-25
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-24, 6-25
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-23
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-20, 6-29
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-28
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-26, 6-28 PRÜFPUNKT KONTROLLEN SEITE
U1CWG0G0.book Page 2 Thursday, September 10, 2009 10:03 AM
