Page 31 of 102
COMMANDES ET INSTRUMENTS
3-17
3

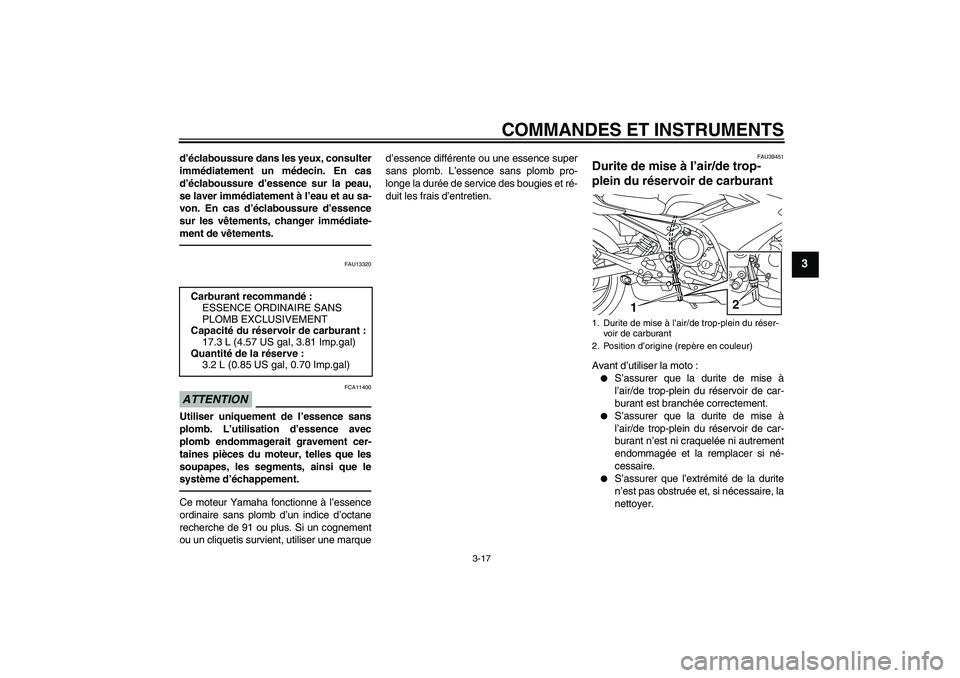

d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU13320
ATTENTION
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU39451
Durite de mise à l’air/de trop-
plein du réservoir de carburant Avant d’utiliser la moto :
S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant est branchée correctement.
S’assurer que la durite de mise à
l’air/de trop-plein du réservoir de car-
burant n’est ni craquelée ni autrement
endommagée et la remplacer si né-
cessaire.
S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire, la
nettoyer. Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
17.3 L (4.57 US gal, 3.81 Imp.gal)
Quantité de la réserve :
3.2 L (0.85 US gal, 0.70 Imp.gal)
1. Durite de mise à l’air/de trop-plein du réser-
voir de carburant
2. Position d’origine (repère en couleur)
1
1
2
U1CWF0F0.book Page 17 Wednesday, September 9, 2009 6:03 PM
Page 32 of 102
COMMANDES ET INSTRUMENTS
3-18
3
FAU13433

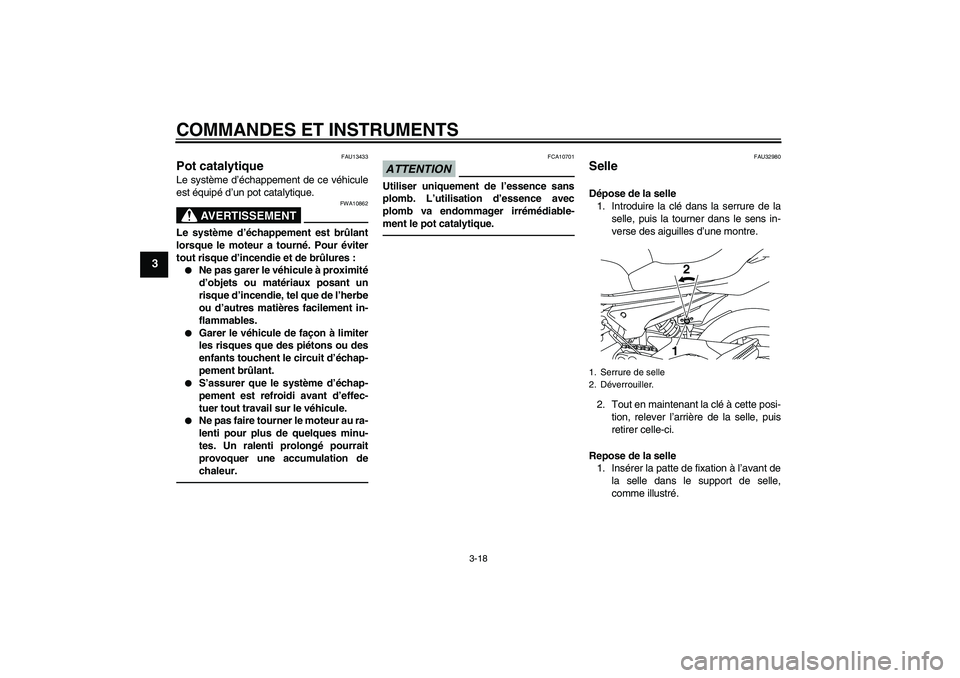

Pot catalytique Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10862
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incendie et de brûlures :
Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incendie, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
Garer le véhicule de façon à limiter
les risques que des piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
S’assurer que le système d’échap-
pement est refroidi avant d’effec-
tuer tout travail sur le véhicule.
Ne pas faire tourner le moteur au ra-
lenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10701
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb va endommager irrémédiable-
ment le pot catalytique.
FAU32980
Selle Dépose de la selle
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi-
tion, relever l’arrière de la selle, puis
retirer celle-ci.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré.1. Serrure de selle
2. Déverrouiller.
12
U1CWF0F0.book Page 18 Wednesday, September 9, 2009 6:03 PM
Page 33 of 102
COMMANDES ET INSTRUMENTS
3-19
3

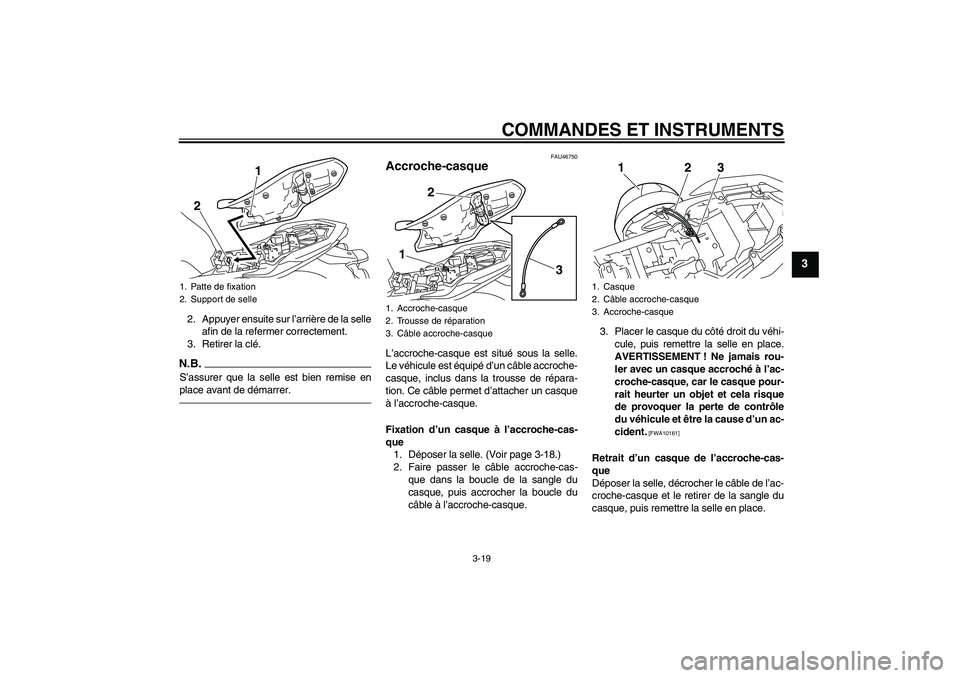

2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.N.B.S’assurer que la selle est bien remise en
place avant de démarrer.
FAU46750
Accroche-casque L’accroche-casque est situé sous la selle.
Le véhicule est équipé d’un câble accroche-
casque, inclus dans la trousse de répara-
tion. Ce câble permet d’attacher un casque
à l’accroche-casque.
Fixation d’un casque à l’accroche-cas-
que
1. Déposer la selle. (Voir page 3-18.)
2. Faire passer le câble accroche-cas-
que dans la boucle de la sangle du
casque, puis accrocher la boucle du
câble à l’accroche-casque.3. Placer le casque du côté droit du véhi-
cule, puis remettre la selle en place.
AVERTISSEMENT ! Ne jamais rou-
ler avec un casque accroché à l’ac-
croche-casque, car le casque pour-
rait heurter un objet et cela risque
de provoquer la perte de contrôle
du véhicule et être la cause d’un ac-
cident.
[FWA10161]
Retrait d’un casque de l’accroche-cas-
que
Déposer la selle, décrocher le câble de l’ac-
croche-casque et le retirer de la sangle du
casque, puis remettre la selle en place.
1. Patte de fixation
2. Support de selle
1
2
1. Accroche-casque
2. Trousse de réparation
3. Câble accroche-casque
2
3
1
1. Casque
2. Câble accroche-casque
3. Accroche-casque
123
U1CWF0F0.book Page 19 Wednesday, September 9, 2009 6:03 PM

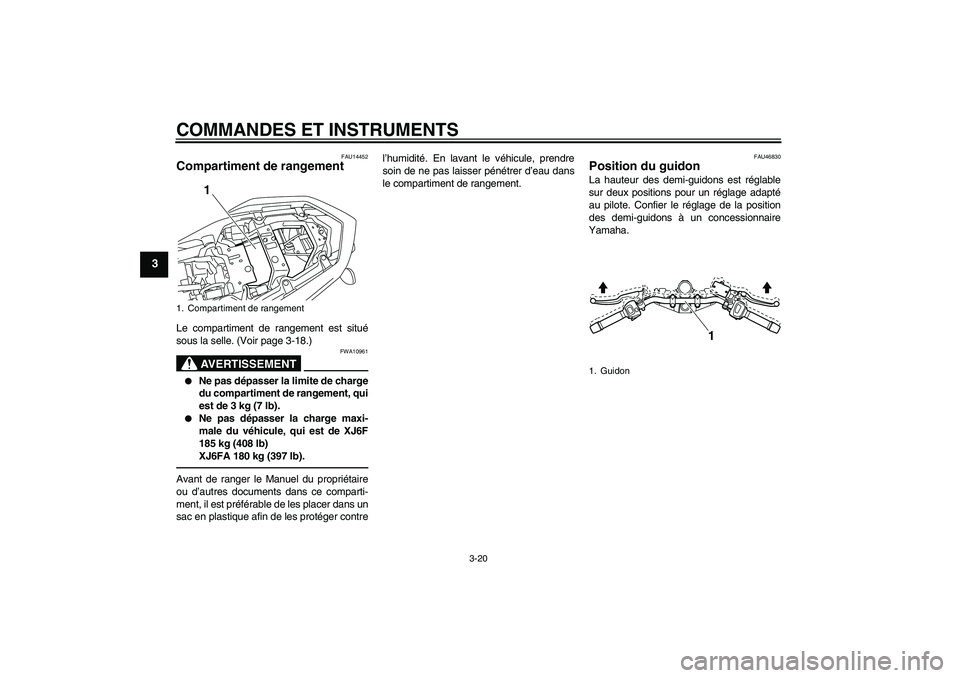

Page 34 of 102
COMMANDES ET INSTRUMENTS
3-20
3
FAU14452
Compartiment de rangement Le compartiment de rangement est situé
sous la selle. (Voir page 3-18.)
AVERTISSEMENT
FWA10961
Ne pas dépasser la limite de charge
du compartiment de rangement, qui
est de 3 kg (7 lb).
Ne pas dépasser la charge maxi-
male du véhicule, qui est de XJ6F
185 kg (408 lb)
XJ6FA 180 kg (397 lb).
Avant de ranger le Manuel du propriétaire
ou d’autres documents dans ce comparti-
ment, il est préférable de les placer dans un
sac en plastique afin de les protéger contrel’humidité. En lavant le véhicule, prendre
soin de ne pas laisser pénétrer d’eau dans
le compartiment de rangement.
FAU46830
Position du guidon La hauteur des demi-guidons est réglable
sur deux positions pour un réglage adapté
au pilote. Confier le réglage de la position
des demi-guidons à un concessionnaire
Yamaha.
1. Compartiment de rangement
1
1. Guidon
1
U1CWF0F0.book Page 20 Wednesday, September 9, 2009 6:03 PM
Page 35 of 102
COMMANDES ET INSTRUMENTS
3-21
3
FAU47260

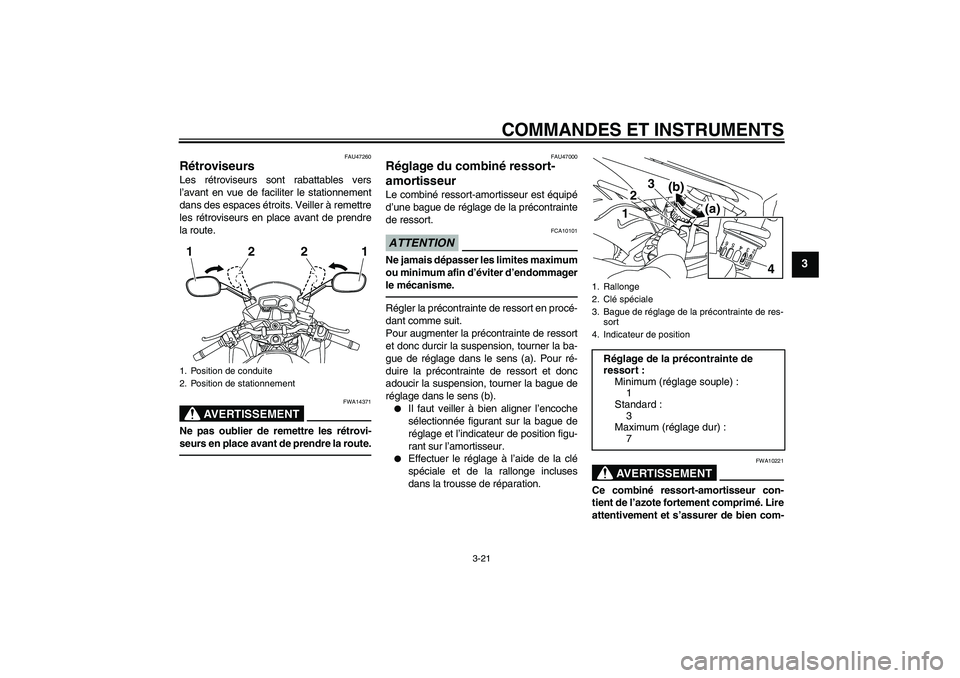

Rétroviseurs Les rétroviseurs sont rabattables vers
l’avant en vue de faciliter le stationnement
dans des espaces étroits. Veiller à remettre
les rétroviseurs en place avant de prendre
la route.
AVERTISSEMENT
FWA14371
Ne pas oublier de remettre les rétrovi-
seurs en place avant de prendre la route.
FAU47000
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort.ATTENTION
FCA10101
Ne jamais dépasser les limites maximum
ou minimum afin d’éviter d’endommager
le mécanisme.Régler la précontrainte de ressort en procé-
dant comme suit.
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la ba-
gue de réglage dans le sens (a). Pour ré-
duire la précontrainte de ressort et donc
adoucir la suspension, tourner la bague de
réglage dans le sens (b).
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-
rant sur l’amortisseur.
Effectuer le réglage à l’aide de la clé
spéciale et de la rallonge incluses
dans la trousse de réparation.
AVERTISSEMENT
FWA10221
Ce combiné ressort-amortisseur con-
tient de l’azote fortement comprimé. Lire
attentivement et s’assurer de bien com-
1. Position de conduite
2. Position de stationnement12
1 2
1. Rallonge
2. Clé spéciale
3. Bague de réglage de la précontrainte de res-
sort
4. Indicateur de position
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
3
Maximum (réglage dur) :
7
123
(a) (b)
4
U1CWF0F0.book Page 21 Wednesday, September 9, 2009 6:03 PM
Page 36 of 102
COMMANDES ET INSTRUMENTS
3-22
3

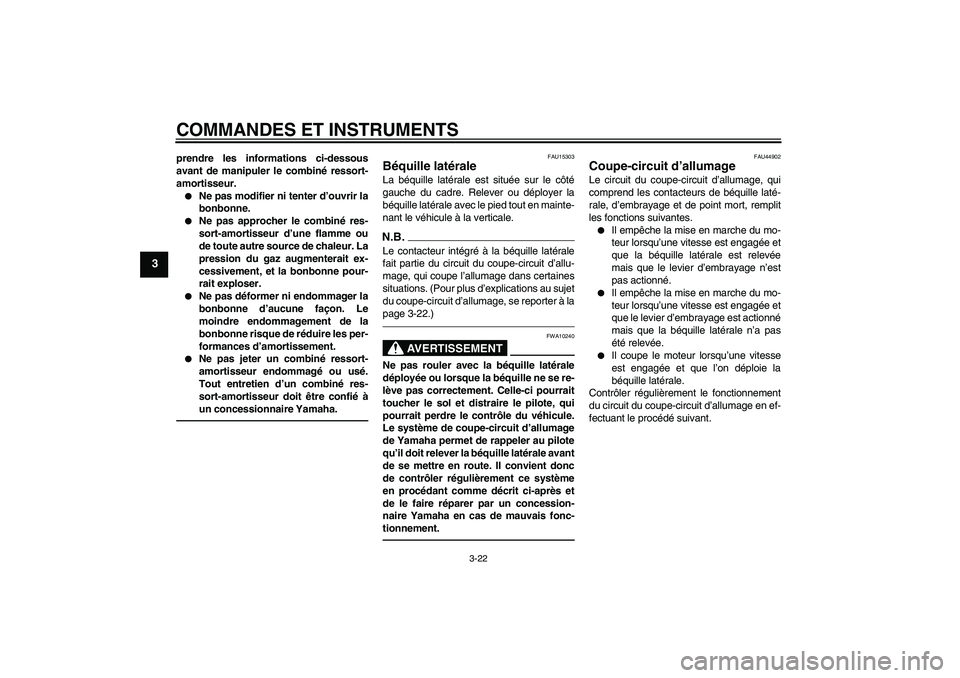

prendre les informations ci-dessous
avant de manipuler le combiné ressort-
amortisseur.
Ne pas modifier ni tenter d’ouvrir la
bonbonne.
Ne pas approcher le combiné res-
sort-amortisseur d’une flamme ou
de toute autre source de chaleur. La
pression du gaz augmenterait ex-
cessivement, et la bonbonne pour-
rait exploser.
Ne pas déformer ni endommager la
bonbonne d’aucune façon. Le
moindre endommagement de la
bonbonne risque de réduire les per-
formances d’amortissement.
Ne pas jeter un combiné ressort-
amortisseur endommagé ou usé.
Tout entretien d’un combiné res-
sort-amortisseur doit être confié à
un concessionnaire Yamaha.
FAU15303
Béquille latérale La béquille latérale est située sur le côté
gauche du cadre. Relever ou déployer la
béquille latérale avec le pied tout en mainte-
nant le véhicule à la verticale.N.B.Le contacteur intégré à la béquille latérale
fait partie du circuit du coupe-circuit d’allu-
mage, qui coupe l’allumage dans certaines
situations. (Pour plus d’explications au sujet
du coupe-circuit d’allumage, se reporter à la
page 3-22.)
AVERTISSEMENT
FWA10240
Ne pas rouler avec la béquille latérale
déployée ou lorsque la béquille ne se re-
lève pas correctement. Celle-ci pourrait
toucher le sol et distraire le pilote, qui
pourrait perdre le contrôle du véhicule.
Le système de coupe-circuit d’allumage
de Yamaha permet de rappeler au pilote
qu’il doit relever la béquille latérale avant
de se mettre en route. Il convient donc
de contrôler régulièrement ce système
en procédant comme décrit ci-après et
de le faire réparer par un concession-
naire Yamaha en cas de mauvais fonc-
tionnement.
FAU44902
Coupe-circuit d’allumage Le circuit du coupe-circuit d’allumage, qui
comprend les contacteurs de béquille laté-
rale, d’embrayage et de point mort, remplit
les fonctions suivantes.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que la béquille latérale est relevée
mais que le levier d’embrayage n’est
pas actionné.
Il empêche la mise en marche du mo-
teur lorsqu’une vitesse est engagée et
que le levier d’embrayage est actionné
mais que la béquille latérale n’a pas
été relevée.
Il coupe le moteur lorsqu’une vitesse
est engagée et que l’on déploie la
béquille latérale.
Contrôler régulièrement le fonctionnement
du circuit du coupe-circuit d’allumage en ef-
fectuant le procédé suivant.
U1CWF0F0.book Page 22 Wednesday, September 9, 2009 6:03 PM
Page 37 of 102
COMMANDES ET INSTRUMENTS
3-23
3

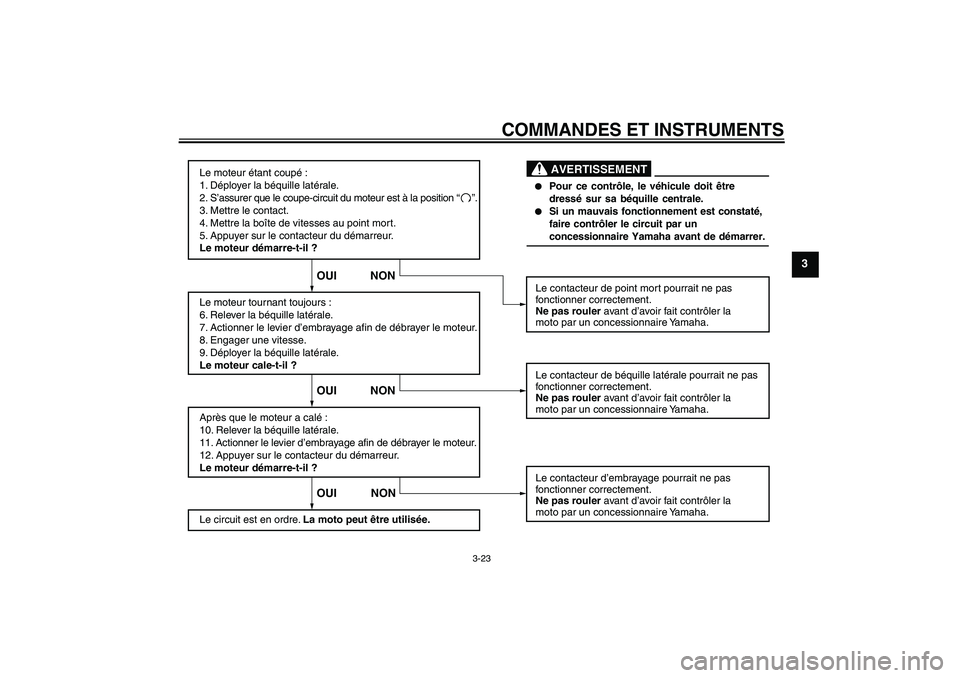

Le moteur étant coupé :
1. Déployer la béquille latérale.
2. S’assurer que le coupe-circuit du moteur est à la position
3. Mettre le contact.
4. Mettre la boîte de vitesses au point mort.
5. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le moteur tournant toujours :
6. Relever la béquille latérale.
7. Actionner le levier d’embrayage afin de débrayer le moteur.
8. Engager une vitesse.
9. Déployer la béquille latérale.
Le moteur cale-t-il ?
Après que le moteur a calé :
10. Relever la béquille latérale.
11. Actionner le levier d’embrayage afin de débrayer le moteur.
12. Appuyer sur le contacteur du démarreur.
Le moteur démarre-t-il ?
Le circuit est en ordre. La moto peut être utilisée.Le contacteur de point mort pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur de béquille latérale pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
Le contacteur d’embrayage pourrait ne pas
fonctionner correctement.
Ne pas rouler avant d’avoir fait contrôler la
moto par un concessionnaire Yamaha.
OUI NON OUI NON OUI NON
AVERTISSEMENT
Pour ce contrôle, le véhicule doit être
dressé sur sa béquille centrale.
Si un mauvais fonctionnement est constaté,
faire contrôler le circuit par un
concessionnaire Yamaha avant de démarrer.
“”.
U1CWF0F0.book Page 23 Wednesday, September 9, 2009 6:03 PM
Page 38 of 102

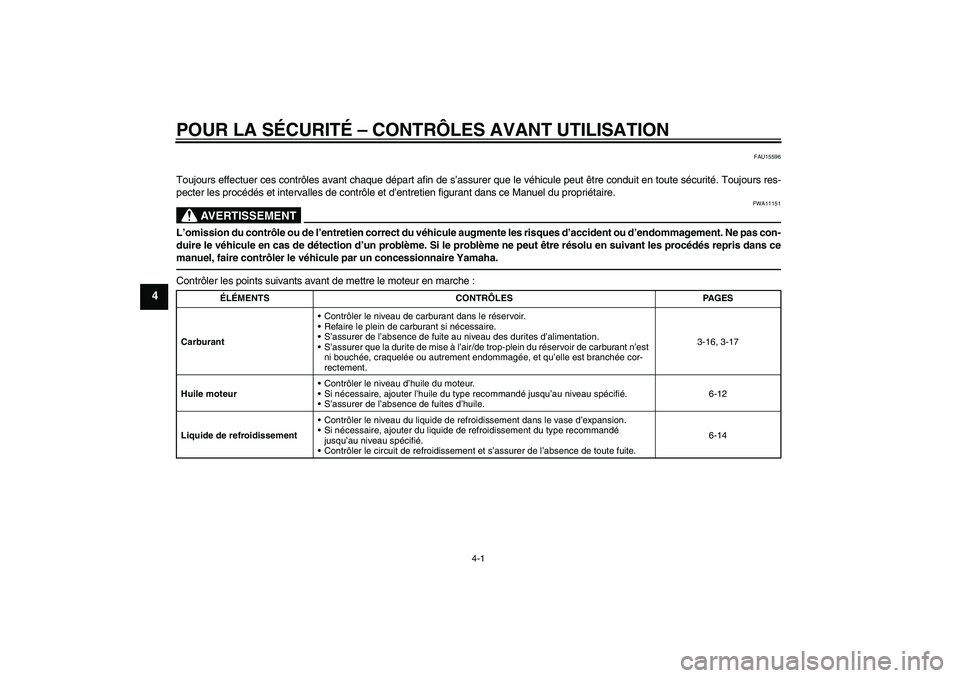

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-1
4
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas con-
duire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans ce
manuel, faire contrôler le véhicule par un concessionnaire Yamaha.Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
CarburantContrôler le niveau de carburant dans le réservoir.
Refaire le plein de carburant si nécessaire.
S’assurer de l’absence de fuite au niveau des durites d’alimentation.
S’assurer que la durite de mise à l’air/de trop-plein du réservoir de carburant n’est
ni bouchée, craquelée ou autrement endommagée, et qu’elle est branchée cor-
rectement.3-16, 3-17
Huile moteurContrôler le niveau d’huile du moteur.
Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer de l’absence de fuites d’huile.6-12
Liquide de refroidissementContrôler le niveau du liquide de refroidissement dans le vase d’expansion.
Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-14
U1CWF0F0.book Page 1 Wednesday, September 9, 2009 6:03 PM
Page 39 of 102

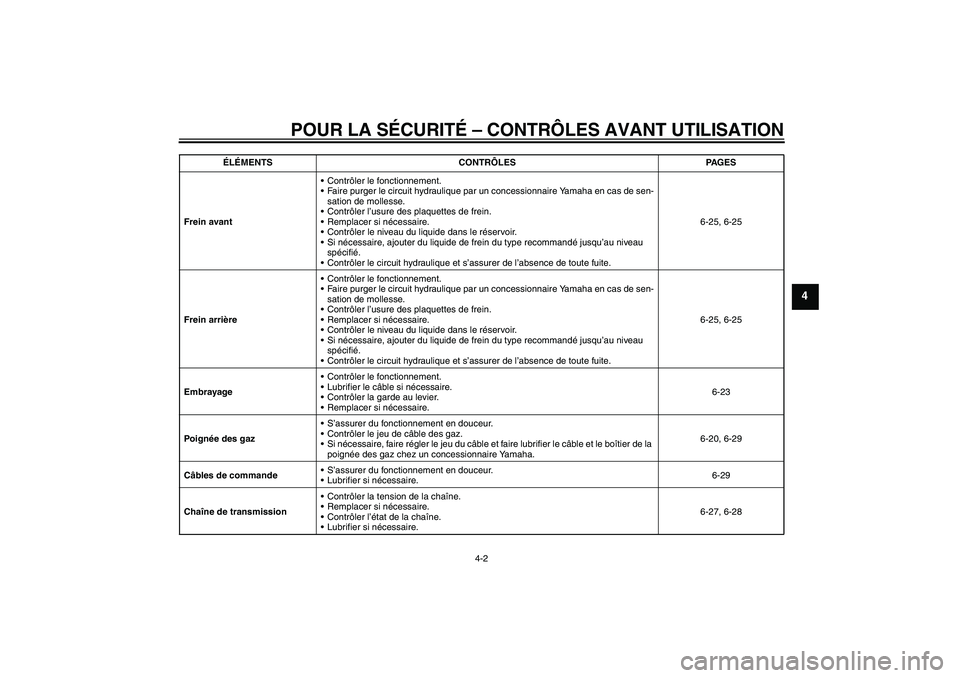

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
4
Frein avantContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-25, 6-25
Frein arrièreContrôler le fonctionnement.
Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de sen-
sation de mollesse.
Contrôler l’usure des plaquettes de frein.
Remplacer si nécessaire.
Contrôler le niveau du liquide dans le réservoir.
Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-25, 6-25
EmbrayageContrôler le fonctionnement.
Lubrifier le câble si nécessaire.
Contrôler la garde au levier.
Remplacer si nécessaire.6-23
Po i gnée des gazS’assurer du fonctionnement en douceur.
Contrôler le jeu de câble des gaz.
Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de la
poignée des gaz chez un concessionnaire Yamaha.6-20, 6-29
Câbles de commandeS’assurer du fonctionnement en douceur.
Lubrifier si nécessaire.6-29
Chaîne de transmissionContrôler la tension de la chaîne.
Remplacer si nécessaire.
Contrôler l’état de la chaîne.
Lubrifier si nécessaire.6-27, 6-28 ÉLÉMENTS CONTRÔLES PAGES
U1CWF0F0.book Page 2 Wednesday, September 9, 2009 6:03 PM
Page 40 of 102

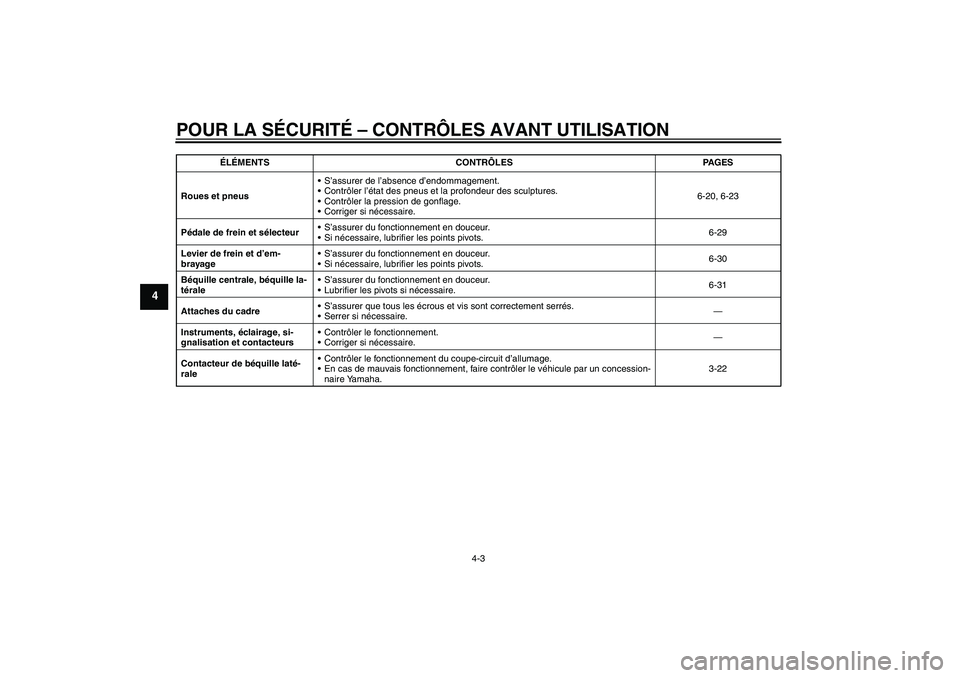

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-3
4
Roues et pneusS’assurer de l’absence d’endommagement.
Contrôler l’état des pneus et la profondeur des sculptures.
Contrôler la pression de gonflage.
Corriger si nécessaire.6-20, 6-23
Pédale de frein et sélecteurS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-29
Levier de frein et d’em-
brayageS’assurer du fonctionnement en douceur.
Si nécessaire, lubrifier les points pivots.6-30
Béquille centrale, béquille la-
téraleS’assurer du fonctionnement en douceur.
Lubrifier les pivots si nécessaire.6-31
Attaches du cadreS’assurer que tous les écrous et vis sont correctement serrés.
Serrer si nécessaire.—
Instruments, éclairage, si-
gnalisation et contacteursContrôler le fonctionnement.
Corriger si nécessaire.—
Contacteur de béquille laté-
rale Contrôler le fonctionnement du coupe-circuit d’allumage.
En cas de mauvais fonctionnement, faire contrôler le véhicule par un concession-
naire Yamaha.3-22 ÉLÉMENTS CONTRÔLES PAGES
U1CWF0F0.book Page 3 Wednesday, September 9, 2009 6:03 PM
