ENTRETIENS ET RÉGLAGES PÉRIODIQUES

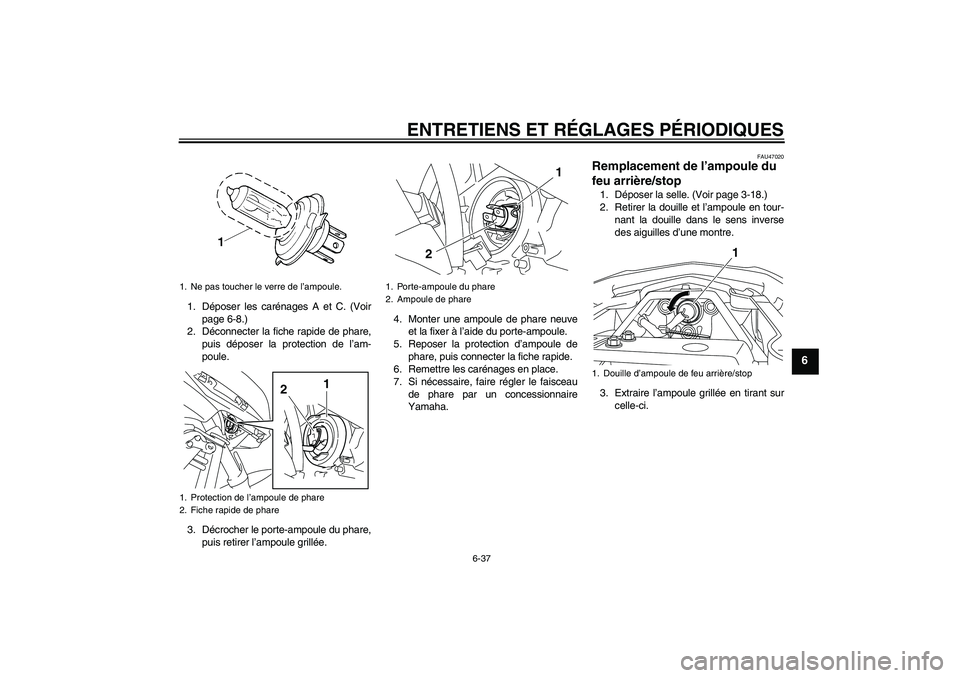

6-37
6
1. Déposer les carénages A et C. (Voir
page 6-8.)
2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Remettre les carénages en place.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU47020
Remplacement de l’ampoule du
feu arrière/stop 1. Déposer la selle. (Voir page 3-18.)
2. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
1. Ne pas toucher le verre de l’ampoule.
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1
2
1. Porte-ampoule du phare
2. Ampoule de phare
1
2
1. Douille d’ampoule de feu arrière/stop
1
U1CWF0F0.book Page 37 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-38
6
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
6. Remettre la selle en place.
FAU24204
Remplacement d’une ampoule
de clignotant 1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11191]FAU24313
Remplacement de l’ampoule
d’éclairage de la plaque d’imma-
triculation 1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
2. Tirer sur la douille de l’ampoule
d’éclairage de la plaque d’immatricula-
tion pour déposer la douille et l’am-
poule.
1. Ampoule de feu arrière/stop
2. Douille d’ampoule de feu arrière/stop
2
1
1. Lentille du clignotant
2. Vis
2
1
1. Bloc d’éclairage de la plaque d’immatricula-
tion
2. Vis
2
1
U1CWF0F0.book Page 38 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

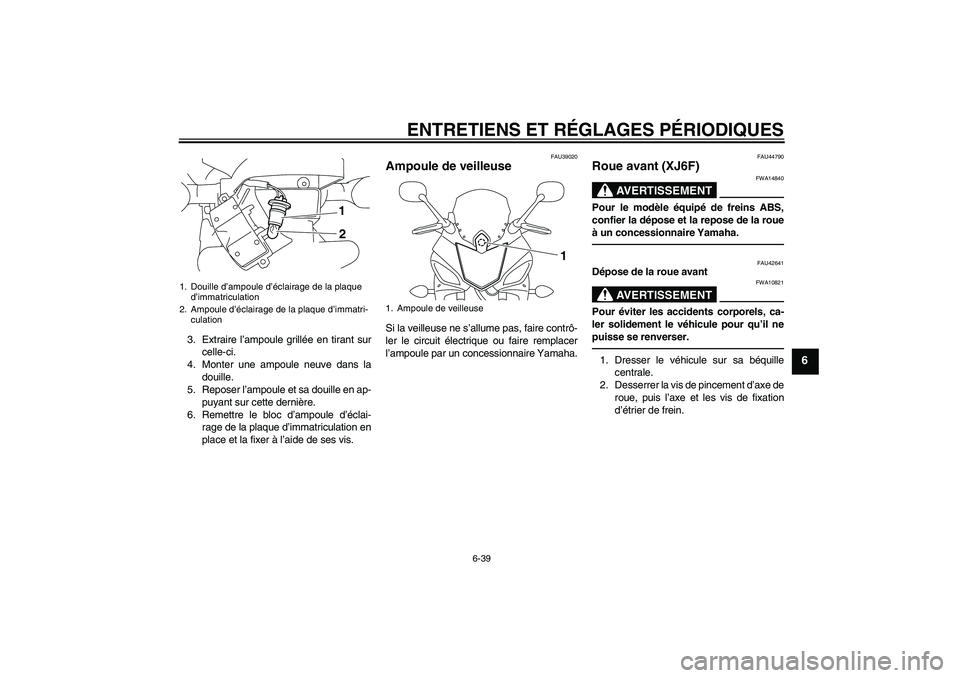

6-39
6
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et la fixer à l’aide de ses vis.
FAU39020
Ampoule de veilleuse Si la veilleuse ne s’allume pas, faire contrô-
ler le circuit électrique ou faire remplacer
l’ampoule par un concessionnaire Yamaha.
FAU44790
Roue avant (XJ6F)
AVERTISSEMENT
FWA14840
Pour le modèle équipé de freins ABS,
confier la dépose et la repose de la roue
à un concessionnaire Yamaha.
FAU42641
Dépose de la roue avant
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Dresser le véhicule sur sa béquille
centrale.
2. Desserrer la vis de pincement d’axe de
roue, puis l’axe et les vis de fixation
d’étrier de frein.
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
2. Ampoule d’éclairage de la plaque d’immatri-
culation
1
2
1. Ampoule de veilleuse
1
U1CWF0F0.book Page 39 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

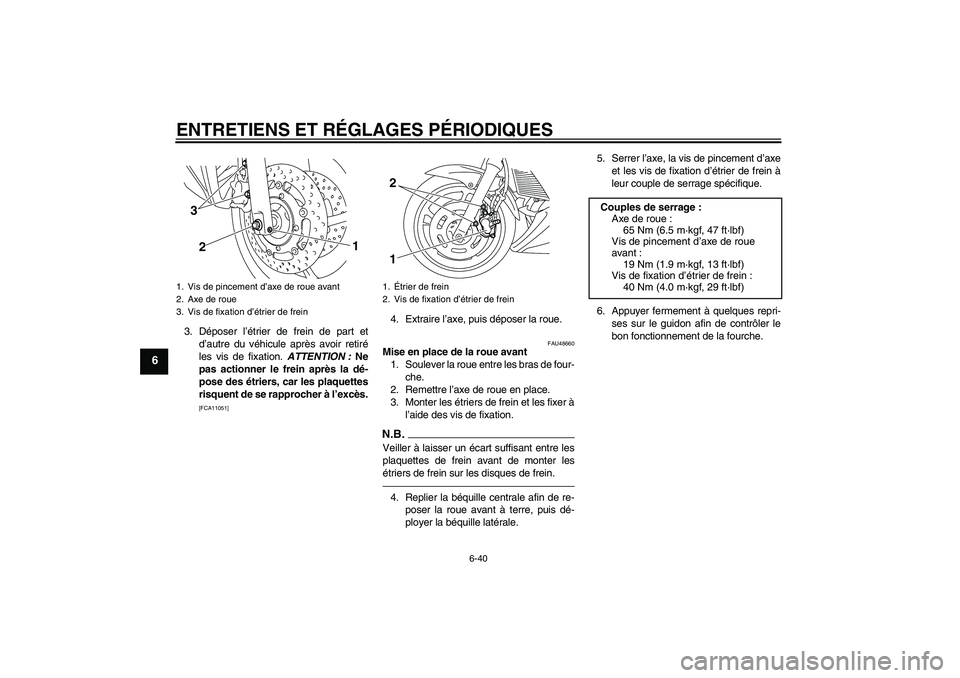

6-40
6
3. Déposer l’étrier de frein de part et
d’autre du véhicule après avoir retiré
les vis de fixation. ATTENTION : Ne
pas actionner le frein après la dé-
pose des étriers, car les plaquettes
risquent de se rapprocher à l’excès.
[FCA11051]
4. Extraire l’axe, puis déposer la roue.
FAU48660
Mise en place de la roue avant
1. Soulever la roue entre les bras de four-
che.
2. Remettre l’axe de roue en place.
3. Monter les étriers de frein et les fixer à
l’aide des vis de fixation.N.B.Veiller à laisser un écart suffisant entre les
plaquettes de frein avant de monter les
étriers de frein sur les disques de frein.4. Replier la béquille centrale afin de re-
poser la roue avant à terre, puis dé-
ployer la béquille latérale.5. Serrer l’axe, la vis de pincement d’axe
et les vis de fixation d’étrier de frein à
leur couple de serrage spécifique.
6. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
1. Vis de pincement d’axe de roue avant
2. Axe de roue
3. Vis de fixation d’étrier de frein
23
1
1.Étrier de frein
2. Vis de fixation d’étrier de frein1 2
Couples de serrage :
Axe de roue :
65 Nm (6.5 m·kgf, 47 ft·lbf)
Vis de pincement d’axe de roue
avant :
19 Nm (1.9 m·kgf, 13 ft·lbf)
Vis de fixation d’étrier de frein :
40 Nm (4.0 m·kgf, 29 ft·lbf)
U1CWF0F0.book Page 40 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

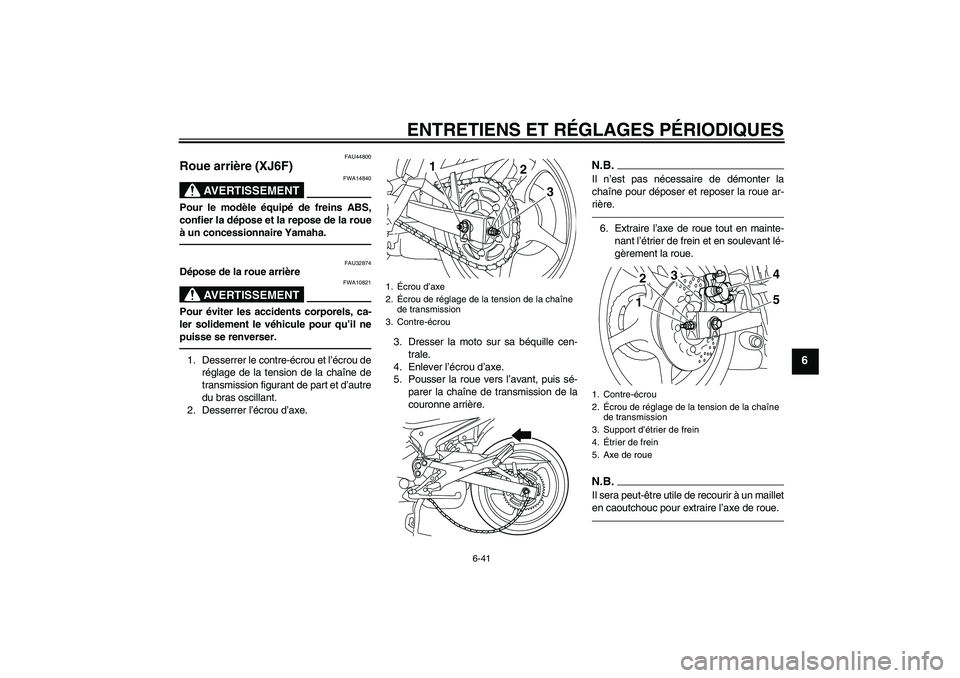

6-41
6
FAU44800
Roue arrière (XJ6F)
AVERTISSEMENT
FWA14840
Pour le modèle équipé de freins ABS,
confier la dépose et la repose de la roue
à un concessionnaire Yamaha.
FAU32874
Dépose de la roue arrière
AVERTISSEMENT
FWA10821
Pour éviter les accidents corporels, ca-
ler solidement le véhicule pour qu’il ne
puisse se renverser.1. Desserrer le contre-écrou et l’écrou de
réglage de la tension de la chaîne de
transmission figurant de part et d’autre
du bras oscillant.
2. Desserrer l’écrou d’axe.3. Dresser la moto sur sa béquille cen-
trale.
4. Enlever l’écrou d’axe.
5. Pousser la roue vers l’avant, puis sé-
parer la chaîne de transmission de la
couronne arrière.
N.B.Il n’est pas nécessaire de démonter la
chaîne pour déposer et reposer la roue ar-
rière.6. Extraire l’axe de roue tout en mainte-
nant l’étrier de frein et en soulevant lé-
gèrement la roue.N.B.Il sera peut-être utile de recourir à un maillet
en caoutchouc pour extraire l’axe de roue.
1.Écrou d’axe
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Contre-écrou
1
3
2
1. Contre-écrou
2.Écrou de réglage de la tension de la chaîne
de transmission
3. Support d’étrier de frein
4.Étrier de frein
5. Axe de roue
1
4
3
2
5
U1CWF0F0.book Page 41 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-42
6
7. Déposer la roue. ATTENTION : Ne
pas actionner le frein après la dé-
pose de la roue et du disque de
frein, car les plaquettes risquent de
se rapprocher à l’excès.
[FCA11071]
FAU48650
Mise en place de la roue arrière
1. Mettre la roue et le support d’étrier de
frein en place en insérant l’axe de roue
par le côté droit.N.B.

S’assurer que la retenue du bras os-
cillant est bien insérée dans la fente du
support d’étrier de frein.


Veiller à laisser un écart suffisant entre
les plaquettes de frein avant de monter
la roue.
2. Monter la chaîne de transmission sur
la couronne arrière.
3. Monter l’écrou d’axe.
4. Replier la béquille centrale afin de re-
poser la roue arrière à terre, puis dé-
ployer la béquille latérale.
5. Régler la tension de la chaîne de
transmission. (Voir page 6-27.)
6. Serrer l’écrou d’axe, puis serrer les
contre-écrous aux couples de serrage
spécifiés.
FAU25871
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
AVERTISSEMENT
FWA15141
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étincel-
1. Fente
2. Retenue
12
Couples de serrage :
Écrou d’axe :
90 Nm (9.0 m·kgf, 65 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U1CWF0F0.book Page 42 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-43
6
les à proximité, y compris de veilleuses
de chauffe-eau ou de chaudières. L’es-
sence et les vapeurs d’essence peuvent
s’enflammer ou exploser, et provoquer
des blessures et des dommages maté-
riels graves.
U1CWF0F0.book Page 43 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

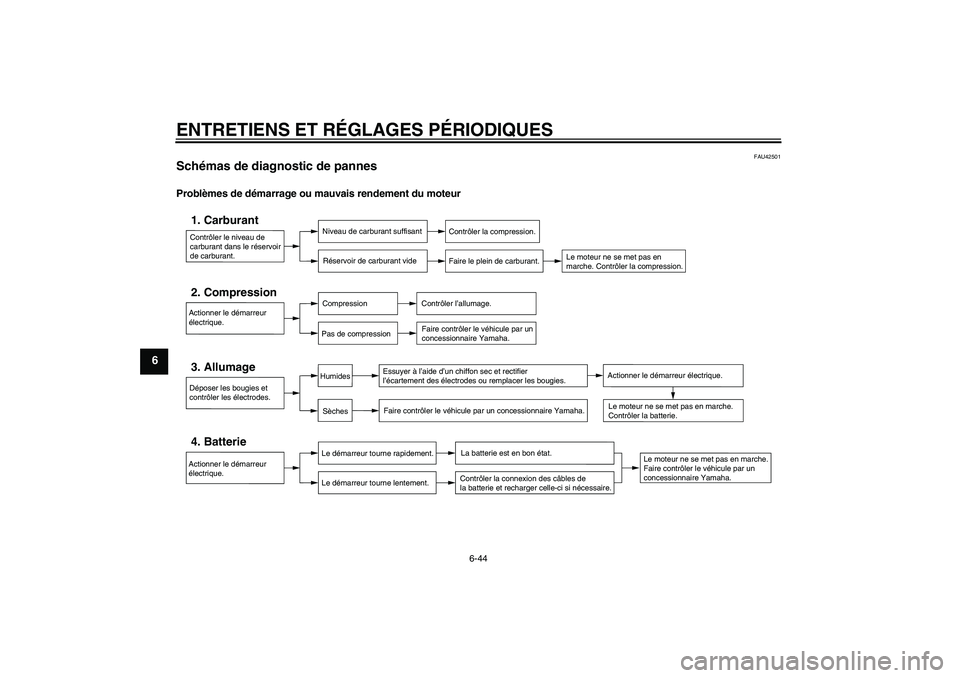

6-44
6
FAU42501
Schémas de diagnostic de pannes Problèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
U1CWF0F0.book Page 44 Wednesday, September 9, 2009 6:03 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

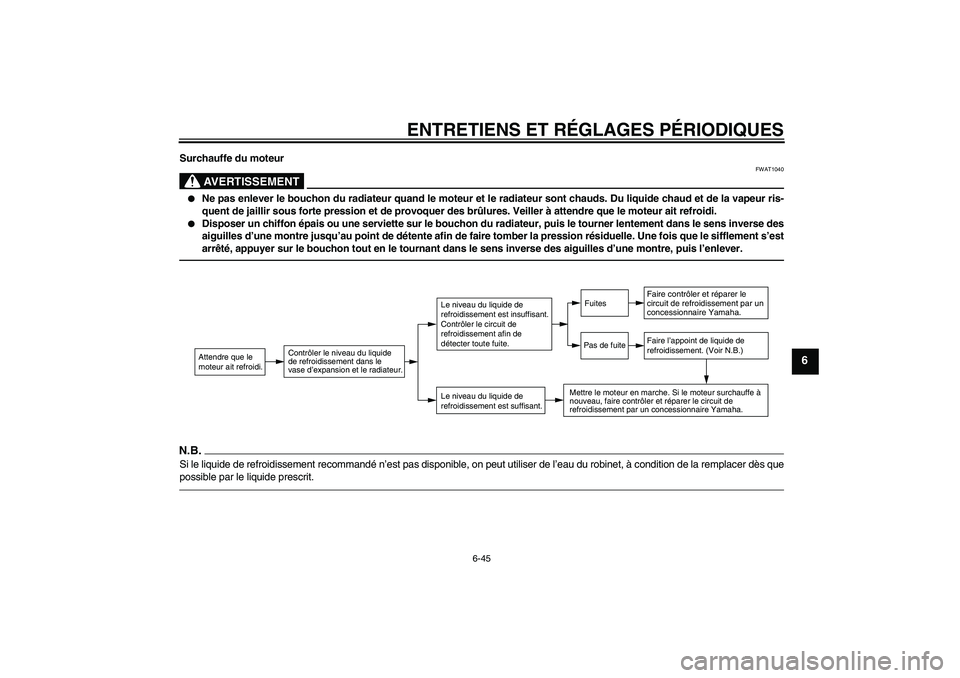

6-45
6
Surchauffe du moteur
AVERTISSEMENT
FWAT1040


Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression résiduelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès que
possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U1CWF0F0.book Page 45 Wednesday, September 9, 2009 6:03 PM

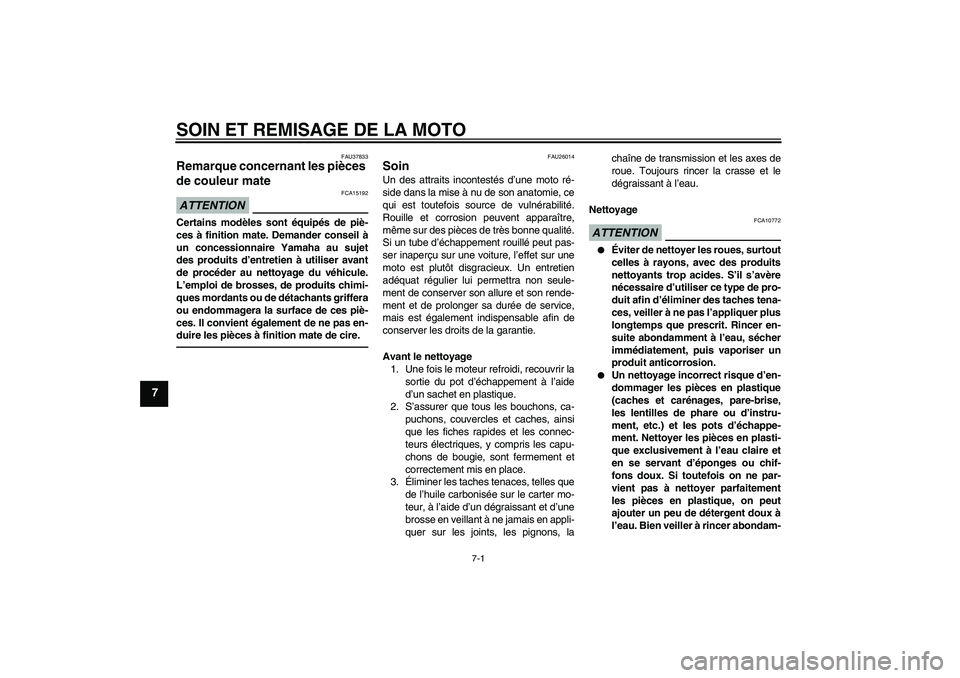

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU37833
Remarque concernant les pièces
de couleur mate ATTENTION
FCA15192
Certains modèles sont équipés de piè-
ces à finition mate. Demander conseil à
un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits chimi-
ques mordants ou de détachants griffera
ou endommagera la surface de ces piè-
ces. Il convient également de ne pas en-
duire les pièces à finition mate de cire.
FAU26014
Soin Un des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca-
puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA10772


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage incorrect risque d’en-
dommager les pièces en plastique
(caches et carénages, pare-brise,
les lentilles de phare ou d’instru-
ment, etc.) et les pots d’échappe-
ment. Nettoyer les pièces en plasti-
que exclusivement à l’eau claire et
en se servant d’éponges ou chif-
fons doux. Si toutefois on ne par-
vient pas à nettoyer parfaitement
les pièces en plastique, on peut
ajouter un peu de détergent doux à
l’eau. Bien veiller à rincer abondam-
U1CWF0F0.book Page 1 Wednesday, September 9, 2009 6:03 PM
