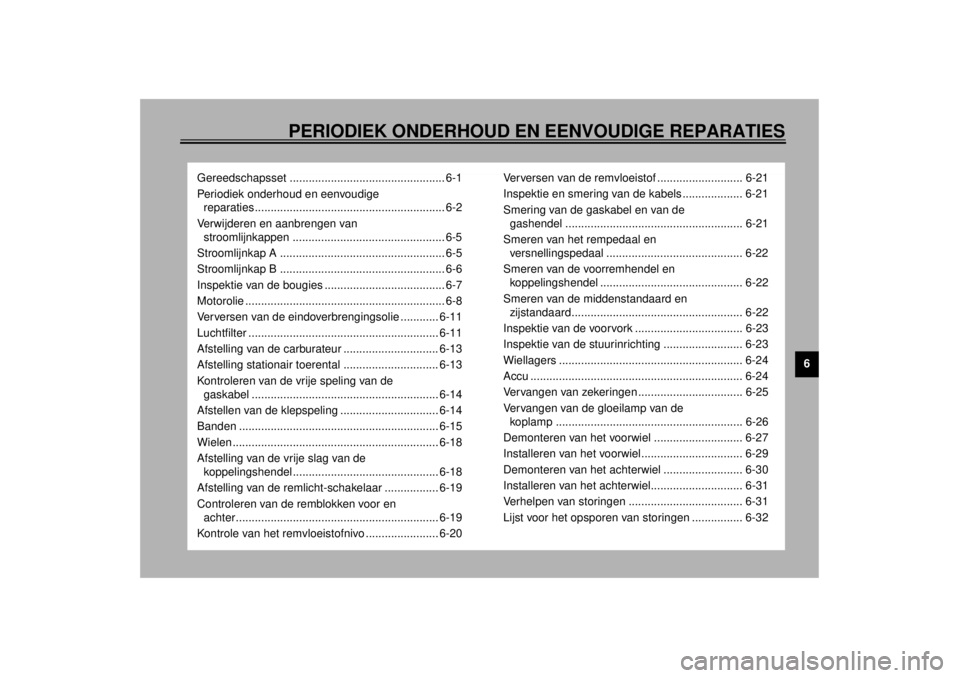

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
Gereedschapsset ................................................. 6-1
Periodiek onderhoud en eenvoudige
reparaties ............................................................ 6-2
Verwijderen en aanbrengen van
stroomlijnkappen ................................................ 6-5
Stroomlijnkap A .................................................... 6-5
Stroomlijnkap B .................................................... 6-6
Inspektie van de bougies ...................................... 6-7
Motorolie ............................................................... 6-8
Verversen van de eindoverbrengingsolie ............ 6-11
Luchtfilter ............................................................ 6-11
Afstelling van de carburateur .............................. 6-13
Afstelling stationair toerental .............................. 6-13
Kontroleren van de vrije speling van de
gaskabel ........................................................... 6-14
Afstellen van de klepspeling ............................... 6-14
Banden ............................................................... 6-15
Wielen ................................................................. 6-18
Afstelling van de vrije slag van de
koppelingshendel .............................................. 6-18
Afstelling van de remlicht-schakelaar ................. 6-19
Controleren van de remblokken voor en
achter................................................................ 6-19
Kontrole van het remvloeistofnivo ....................... 6-20Verversen van de remvloeistof ........................... 6-21
Inspektie en smering van de kabels ................... 6-21
Smering van de gaskabel en van de
gashendel ........................................................ 6-21
Smeren van het rempedaal en
versnellingspedaal ........................................... 6-22
Smeren van de voorremhendel en
koppelingshendel ............................................. 6-22
Smeren van de middenstandaard en
zijstandaard...................................................... 6-22
Inspektie van de voorvork .................................. 6-23
Inspektie van de stuurinrichting ......................... 6-23
Wiellagers .......................................................... 6-24
Accu ................................................................... 6-24
Vervangen van zekeringen ................................. 6-25
Vervangen van de gloeilamp van de
koplamp ........................................................... 6-26
Demonteren van het voorwiel ............................ 6-27
Installeren van het voorwiel................................ 6-29
Demonteren van het achterwiel ......................... 6-30
Installeren van het achterwiel............................. 6-31
Verhelpen van storingen .................................... 6-31
Lijst voor het opsporen van storingen ................ 6-32

PERIODIEK ONDERHOUD EN EENVOUDIGE REPARATIES
6-13
6

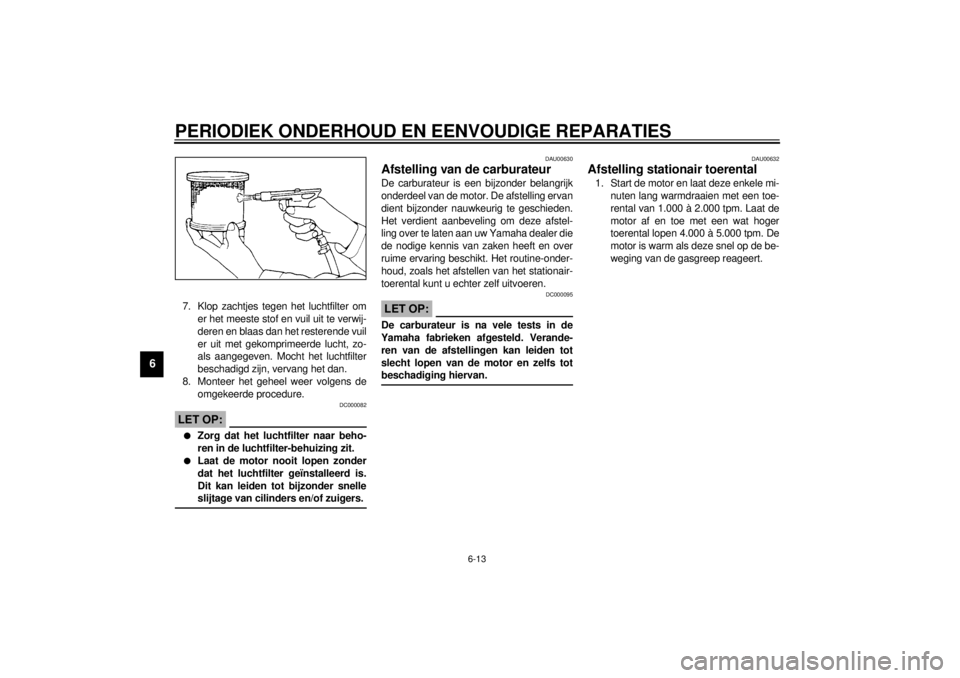

7. Klop zachtjes tegen het luchtfilter om
er het meeste stof en vuil uit te verwij-
deren en blaas dan het resterende vuil
er uit met gekomprimeerde lucht, zo-
als aangegeven. Mocht het luchtfilter
beschadigd zijn, vervang het dan.
8. Monteer het geheel weer volgens de
omgekeerde procedure.
DC000082
LET OP:@ l
Zorg dat het luchtfilter naar beho-
ren in de luchtfilter-behuizing zit.
l
Laat de motor nooit lopen zonder
dat het luchtfilter geïnstalleerd is.
Dit kan leiden tot bijzonder snelle
slijtage van cilinders en/of zuigers.
@
DAU00630
Afstelling van de carburateurDe carburateur is een bijzonder belangrijk
onderdeel van de motor. De afstelling ervan
dient bijzonder nauwkeurig te geschieden.
Het verdient aanbeveling om deze afstel-
ling over te laten aan uw Yamaha dealer die
de nodige kennis van zaken heeft en over
ruime ervaring beschikt. Het routine-onder-
houd, zoals het afstellen van het stationair-
toerental kunt u echter zelf uitvoeren.
DC000095
LET OP:@ De carburateur is na vele tests in de
Yamaha fabrieken afgesteld. Verande-
ren van de afstellingen kan leiden tot
slecht lopen van de motor en zelfs tot
beschadiging hiervan. @
DAU00632
Afstelling stationair toerental1. Start de motor en laat deze enkele mi-
nuten lang warmdraaien met een toe-
rental van 1.000 à 2.000 tpm. Laat de
motor af en toe met een wat hoger
toerental lopen 4.000 à 5.000 tpm. De
motor is warm als deze snel op de be-
weging van de gasgreep reageert.

TECHNISCHE GEGEVENS
8-2
8
Olie voor de eindoverbrenging
Type SAE 80 API “GL-4” hypoïde-olie
of SAE 80W90 universeel
hypoïde-olie
Aantal 0,2 L
LuchtfilterDroog type element
Benzine
Type Gewone loodvrije benzine
Inhoud brandstoftank 24 L
Carburateur
Type ´ aantal BDSR34 ´ 4
Merk MIKUNI
Bougies
Merk/type NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8 ~ 0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Recht tandwiel
Primaire reduktie-verhouding 1,672
Secundair reduktie-systeem As-aandrijving
Secundaire reduktie-
verhouding 1,278
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Pedaal voor de linkervoetOverbreng-verhoudingen
1-ste 2,188
2-de 1,500
3-de 1,154
4-de 0,933
5-de 0,813
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 27°
Spoorbreedte 121 mm
Banden
Voor
Type Tubeless, enkelwandig
Bandenmaat 120/70-17 58V
Merk/model Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Achter
Type Tubeless (enkelwandig)
Bandenmaat 150/70-17 69V
Merk/model Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
Maximale belasting* 205 kg

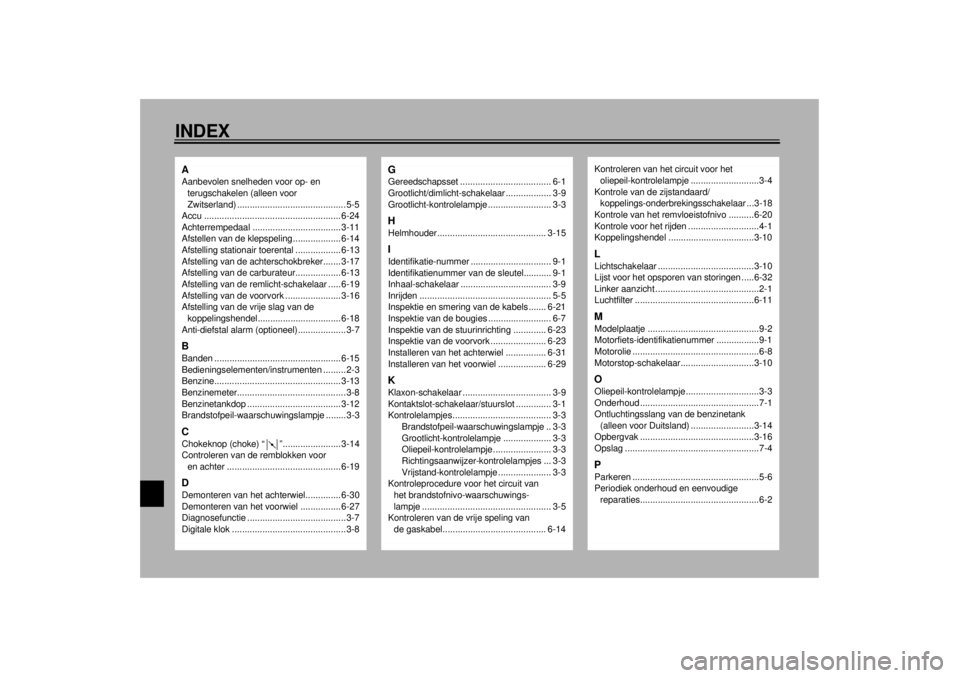

10-INDEXAAanbevolen snelheden voor op- en
terugschakelen (alleen voor
Zwitserland) ........................................... 5-5
