SPECIFICATIES
8-2
8
Olie voor de eindoverbrenging
Type SAE 80 cardanolie (API GL4)
of SAE 80W-90 multi-grade
cardanolie
Aantal 0,2 L
LuchtfilterDroog element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud benzinetank 24 L
Hoeveelheid
reservebrandstof 5 L
Carburateur
Merk MIKUNI
Model × aantal BDSR34 × 4
Bougies
Bandenmerk/model NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,672
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-
verhouding 1,278Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Linkervoet
Overbreng-verhoudingen
1e 2,188
2e 1,500
3e 1,154
4e 0,933
5e 0,813
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 27°
Spoorbreedte 121 mm
Banden
Voor
Type Tubeless, enkelwandig
Bandenmaat 120/70-17 58V
120/70-17 M/C 58V
Bandenmerk/model Dunlop / K505F
Metzeler / ME33
Bridgestone / G601
Achter
Type Tubeless (enkelwandig)
Bandenmaat 150/70-17 69V
150/70-17 M/C 69V
D_4KM.book Page 2 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-3
8
Bandenmerk/model Dunlop / K505
Metzeler / ME55A
Bridgestone / G602
Maximale belasting* 205 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 225 kPa (2,25 kgf/cm
2, 2,25 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge
snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Totaal gewicht van motorrijder, passagier, bagage en accessoi-
res
Wielen
Vo o r
Type Gegoten
Bandenmaat 17 × MT 3,00
17 M/C × MT 3,00Achter
Type Gegoten
Bandenmaat 17 × MT 4,00
17 M/C × MT 4,00
Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm (gekoppelde ophan-
ging)
Veer/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 140 mm
Achter 110 mm
D_4KM.book Page 3 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Model Wisselstroom-dynamo
Standaard
vermogen 13,5 V, 34 A @ 5.000 tpm
Accu
Model YTX14-BS
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 1
Stadslicht 12 V, 4 W × 1
Richtingaanwijzer 12 V, 21 W × 4
Richtingaanwijzer 12 V, 3,4 W × 4
Controlelampje vrijstand 12 V, 3,4 W × 1
Controlelampje grootlicht 12 V, 3,4 W × 1
Waarschuwingslampje olieni-
veau 12 V, 3,4 W × 1
Controlelampje richtingaanwij-
zers 12 V, 3,4 W × 2
Controlelampje brandstofni-
veau 12 V, 3,4 W × 1Zekeringen
Hoofdzekering 30 A
Zekering signaleringssysteem 20 A
Koplampzekering 15 A
Circuitzkering alarmverlich-
tingssysteem 10 A
Zekering ontstekingssysteem 10 A
Zekering klokcircuit 10 A
D_4KM.book Page 4 Tuesday, August 28, 2001 8:50 AM

SPECIFICATIES
8-5
8
DAU03941
Omrekentabel CS-03DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
D_4KM.book Page 5 Tuesday, August 28, 2001 8:50 AM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944

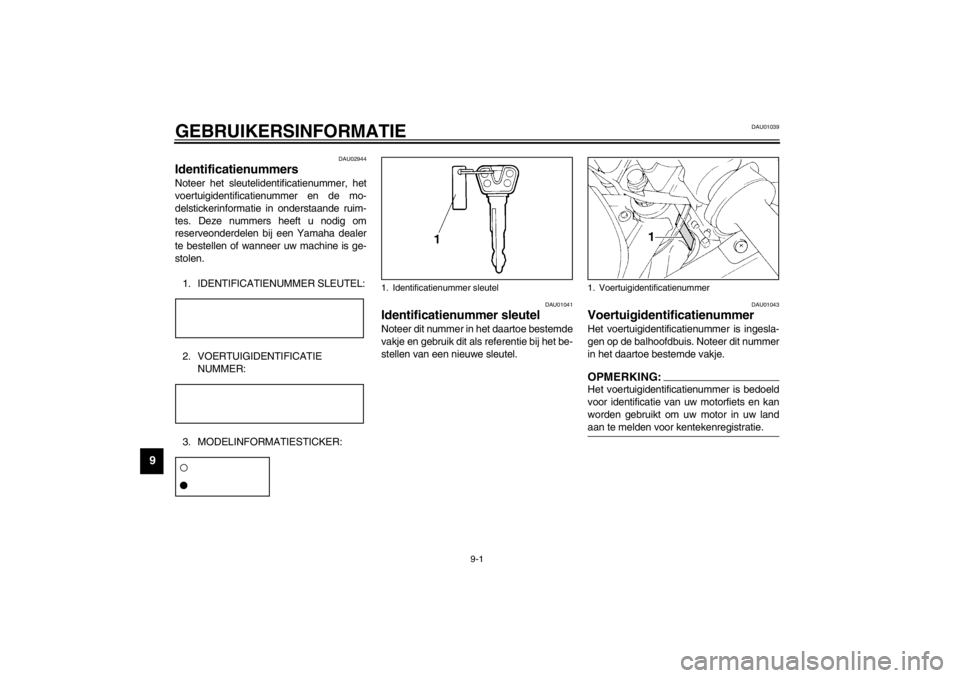

Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU01050
Modelinformatiesticker De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-11 voor instructies over verwijderen en
aanbrengen van het zadel.) Noteer de infor-
matie op deze sticker in het daartoe be-
stemde vakje. Deze informatie is nodig om
reserve-onderdelen te bestellen bij een
Yamaha dealer.1. Modelinformatiesticker
D_4KM.book Page 2 Tuesday, August 28, 2001 8:50 AM

INDEXAAccu ...................................................... 6-29
Antidiefstal-alarm .....................................3-5BBagageriembevestiging ......................... 3-15
Banden .................................................. 6-17
Bougies, controleren ................................6-7
Brandstof .................................................3-9
Brandstofniveaumeter ..............................3-5
Brandstofverbruik, tips voor een zuinig..... 5-4CCarburateurs, afstellen ........................... 6-15
Cardanolie ............................................. 6-11
Chokehendel.......................................... 3-11
Claxonschakelaar ....................................3-6
Contactslot/stuurslot-unit..........................3-1
Controlelampje brandstofniveau...............3-2
Controlelampje grootlicht .........................3-3
Controlelampjes en
waarschuwingslampjes ..........................3-2
Controlelampjes richtingaanwijzers ..........3-2
Controlelampje vrijstand...........................3-3
Controlelijst voor gebruik..........................4-1DDimlichtschakelaar ...................................3-6GGasgreep en gaskabel,
controleren en smeren ......................... 6-24
Gaskabel, afstellen van vrije slag ........... 6-16
Gereedschapsset.....................................6-1
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-32
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-32HHelmbevestiging .................................... 3-12IIdentificatienummers ............................... 9-1
Identificatienummer sleutel ...................... 9-1
Inrijperiode............................................... 5-4KKabels, controleren en smeren .............. 6-24
Klepspeling, afstellen............................. 6-16
Klok ......................................................... 3-5
Koplampgloeilamp, vervangen .............. 6-31
Koppelingshendel .................................... 3-7
Koppelingshendel, vrije slag afstellen .... 6-20LLichtschakelaar ....................................... 3-7
Lichtsignaalschakelaar ............................ 3-6
Locaties van onderdelen.......................... 2-1
Luchtfilterelement, reinigen .................... 6-13MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-25
Modelinformatiesticker ............................. 9-2
Motorolie en oliefilterpatroon.................... 6-8NNoodstopschakelaar ................................ 3-7
OOmrekentabel ..........................................8-5
Opbergcompartiment .............................3-13PParkeren ..................................................5-5
Periodiek smeer- en
onderhoudsschema ...............................6-2RRemblokken, controleren .......................6-22
Rem- en koppelingshendel,
controleren en smeren .........................6-25
Rem- en schakelpedalen,
controleren en smeren .........................6-25
Remhendel ..............................................3-8
Remlichtschakelaar, afstellen.................6-21
Rempedaal ..............................................3-8
Rempedaalstand, afstellen .....................6-21
Remvloeistofniveau, controleren ............6-23
Remvloeistof, verversen.........................6-24
Richtingaanwijzerschakelaar ....................3-6SSchakelaar voor alarmverlichting .............3-6
Schakelen van versnellingen....................5-3
Schakelpedaal .........................................3-8
Schakelpunten
(alleen voor Zwitserland) ........................5-4
Schokdemperunit, afstellen ....................3-14
Snelheidsmeterunit ..................................3-3
Specificaties.............................................8-1
Stalling .....................................................7-4
Starten van de motor................................5-1
D_4KM.book Page 1 Tuesday, August 28, 2001 8:50 AM

INDEX
Starten van een warme motor.................. 5-3
Startknop ................................................. 3-7
Startspersysteem................................... 3-16
Stationair toerental, afstellen ................. 6-15
Storingzoeken ....................................... 6-37
Storingzoekschema ............................... 6-38
Stroomlijnpanelen, verwijderen en
aanbrengen ........................................... 6-5
Stuurschakelaars..................................... 3-6
Stuursysteem, controle .......................... 6-27TTankbeluchtingsslang
(alleen voor Duitsland)......................... 3-11
Toerenteller ............................................. 3-4VVeiligheidsinformatie................................ 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer .................... 9-1
Voorvork, afstellen ................................. 3-13
Voorvork, controleren ............................ 6-27
Vuldop brandstoftank............................... 3-9WWaarschuwingslampje olieniveau ............ 3-3
Wiel (achter) .......................................... 6-35
Aanbrengen ..................................... 6-36
Verwijderen ...................................... 6-35
Wielen ................................................... 6-20
Wiellagers, controleren .......................... 6-28
Wielophanging (achter), smeren ............ 6-26
Wiel (voor)............................................. 6-33
Aanbrengen ..................................... 6-34
Verwijderen...................................... 6-33ZZadel..................................................... 3-11
Zekeringen, vervangen ......................... 6-30
Zelfdiagnosesysteem .............................. 3-4
Zijstandaard .......................................... 3-15
D_4KM.book Page 2 Tuesday, August 28, 2001 8:50 AM

E_5GK_Consumer.fm Page 11 Wednesday, June 13, 2001 1:03 PM
